HSM6-12G环保型固体绝缘开关柜产品概述HSM6-12G环保型固体绝缘开关柜是新一代高新技术产品，采用先进的全密封固体绝缘技术，开关设备主回路以新型环保固体材料作为绝缘介质，使该产品对环境适应能力强，运行的安全性高。
HSM6-12G环保型固体绝缘开关柜广泛应用于6.3~12kV配电系统中，使用在工业、民用环网供电开闭所、终端配电站等配电网络，为城市商业区、住宅小区、开闭所、工矿企业、轨道交通、隧道等用户的理想选择。
使用环境●环境温度：上限+40℃，下限-20℃●24小时内测得的相对湿度平均值≤95%●24小时内测得的水蒸气压力的平均值≤2.2kPa●月相对平均值≤90%●月水蒸气压力平均值≤1.8kPa●地震裂度：≤8度●周围没有易燃物质、爆炸危险和化学腐蚀的场所注：如有特殊要求请于厂家联系解决。
执行标准●GB1984 高压交流断路器●GB1985 高压交流隔离开关和接地开关●GB11022 高压开关设备和控制设备标准的共用技术要求●GB3804 3.6kV-40.5kV高压交流负荷开关●GB16926 高压交流负荷开关-熔断器组合电器●GB3906 3.6kV-40.5kV交流金属封闭开关设备和控制设备●IEC62271-200 1kV-52kV交流金属封闭开关设备和控制设备●DL/T 402 高压交流断路器订货技术条件●DL/T 404 3.6kV-40.5kV交流金属封闭开关设备和控制设备●DL/T 486 高压交流隔离开关和接地开关●Q/GDW 730 12kV固体绝缘环网柜技术条件产品特点环保●采用新型、可回收利用的环氧树脂，不会对环境造成污染影响。
●开关柜小型化，最大程度上减少材料的使用，降低能耗，符合国家的能源政策导向。
●完全取消SF6气体，没有泄漏隐患，不必使用后进行二次回收，更不会加剧温室气体效应，符合环保要求。
全密封、全绝缘的固体绝缘结构●开关设备主回路采用APG自动压力凝胶工艺、应力缓冲技术将导电回路完全固封，实现全密封、全绝缘。
HS01-12(红苏) 弹簧操动机构一、概述HSM6-12 高压环网柜所配CF 弹簧操动机构为额定电压12kV 交流金属封闭式开关的配套设备，该系列机构采用平面涡卷弹簧蓄能控制负荷开关的动作，接地操作采用了压缩弹簧过中蓄能控制。
工作位置有合闸、分闸、接地三个操作工位，该系列产品具有五防联锁功能，体积小、安装方便和适应性强等特点。
该产品全检合格出厂，符合GB 3804-2004 《3.6kV-40.5kV 高压交流负荷开关》、GB 3906-2006 《3.6~40.5kV 交流金属封闭开关设备和控制设备》、GB 16926-2009 《高压交流负荷开关_ 熔断器组合电器》的相关要求。
二、型号说明三、HS01-SJ/DJ 弹簧机构使用操作说明合闸操作：确认检查产品有无运输变形，将机构安装固定在负荷开关上，使用专用的操作手柄插入到机构上部，顺时针旋转约90 度，负荷开关在机构弹簧力的作用下主回路合闸。
或电动操作按合闸按钮电机带动机构完成开关合闸操作，此时无法进行接地操作。
分闸操作：操作手柄插入到机构上部，逆时针旋转约90 度，负荷开关在机构弹簧力的作用下主回路分闸。
或电动操作时按分闸按钮电机带动机构完成分闸操作，此时可进行合闸操作或接地操作。
接地合闸和接地分闸操作：操作手柄插入到机构下部，顺时针旋转约90 度，负荷开关在机构弹簧力的作用下接地回路合闸，此时无法进行主回路合闸操作。
操作手柄逆时针转动约90 度，负荷开关在机构弹簧力作用下接地回路分闸，此时可进行合闸操作或接地操作。
四、HS01-12(C 柜) 弹簧操动机构五、HS01-12(C 柜) 弹簧操动机构外形及安装尺寸六、HS01-12(C 柜) 弹簧操动机构生产车间七、HSM6-12红苏充气柜生产车间。
充气柜（HSM6-12）充气柜是一种全绝缘全封闭的充气式金属开关柜设备，是一个完全密封的系统，其所有带电体都密封在不锈钢开关中。
因此充气柜
即使被水淹没仍然可以稳定的工作，是高原、沿海、多沙多尘、矿山等地区的首选，随着充气柜安全、稳定的性能不断被广大用户了解，很多工厂、企业、住宅小区也开始慢慢爱上了充气柜。
一、充气柜外壳材质好
红苏电气充气柜外壳均采用3.0mm厚的不锈钢板，用焊接机器人
焊接制成，接口紧密，气密性好，不易变形，防护等级达IP67。
常规
高压开关柜外壳采用的是1.5mm厚的冷轧板制成，无论是在板材厚度、坚固度、耐腐蚀性能上都比充气柜要差很多，工艺也差很多。
因此充气柜防护等级能达到IP67，普通高压开关柜只有IP30。
二、焊接工艺好
紫光充气柜采用焊接机器人焊接气箱，不仅提高了工艺品质也提
高了产量。
焊接机器人相比于人工焊接拥有以下几大优点：
1、焊接机器人焊接部分密度大，更加稳固，气密性更好。
2、焊接机器人焊接精度高，不会受环境影响而发生偏差。
3、焊接机器人焊接部分外观更好看。
4、焊接机器人减少了人工成本，产量更高。
三、开关选材好
充气柜采用的是共箱式结构，将各路分支真空断路器、隔离开关、负荷开关、熔断器等集中装在一个密封的SF6不锈钢气箱中。
因此运行过程无需维护，但是只要其中一个开关或气箱中元器件损坏，可能导致整套充气柜报废。
这就要求充气柜所有断路器、开关等元器件质量要好，可以频繁开断，所以充气柜开关在选型上极其严格，从而保证充气柜的质量。
四、充气柜生产
1、机器人焊接。
充气柜V单元
■概述
HSM6-12型SF6气体绝缘紧凑型金属封闭设备采用模块化设计，以其固定式与灵活扩展的完美统一，以适合终端用户或网络节点的要求，同时满足各种配电开闭所、箱式变电站、电缆分支箱的需要，具有结构紧凑、安全可靠、长寿命、免维护的特点。
■型号及含义
HS:红苏电气
M6:设计序号
■正常使用条件
·海拔高度：≤2000米
·环境温度：最高温度+40℃
·最低温度-35℃
·温度：最大平均相对温度
24小时测量≤95%
1个月测量≤90%
·抗震能力
地震烈度不超过8度
·SF6气体压力20℃下为0.4bars(相对压力) ·年泄漏率≤0.25‰年
·浸水试验水下施加0.3bars的压力/24小时
·燃弧试验有灭弧器20KA/1s 无灭弧器16KA/1s
■性能特点
防护等级：
·SF6气室IP67
·熔断器筒IP67
·开关柜外壳IP3X
母线：
·开头柜内母线400mm2 CU
·开关柜接地母线160mm2 Cu—螺栓直径：Ｍ10 ·气室不锈钢壳厚度2.5mm
■V单元断路器
■HSM6-12/V单元充气柜。

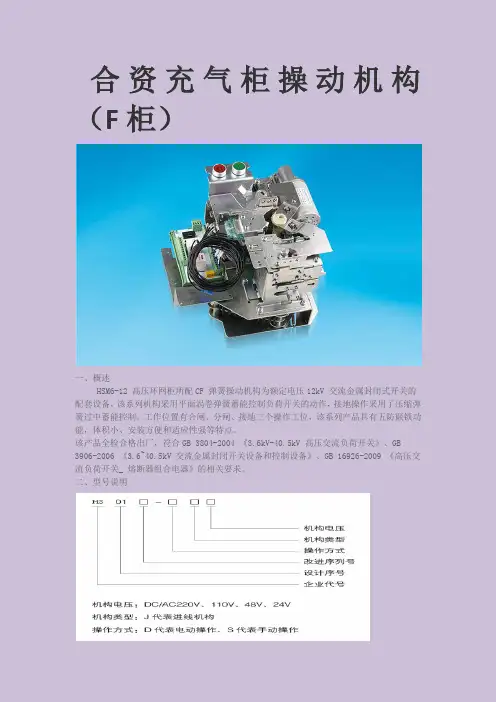

合资充气柜操动机构（F柜）一、概述HSM6-12 高压环网柜所配CF 弹簧操动机构为额定电压12kV 交流金属封闭式开关的配套设备，该系列机构采用平面涡卷弹簧蓄能控制负荷开关的动作，接地操作采用了压缩弹簧过中蓄能控制。
工作位置有合闸、分闸、接地三个操作工位，该系列产品具有五防联锁功能，体积小、安装方便和适应性强等特点。
该产品全检合格出厂，符合GB 3804-2004 《3.6kV-40.5kV 高压交流负荷开关》、GB 3906-2006 《3.6~40.5kV 交流金属封闭开关设备和控制设备》、GB 16926-2009 《高压交流负荷开关_ 熔断器组合电器》的相关要求。
二、型号说明三、HS01-SJ/DJ 弹簧机构使用操作说明合闸操作：确认检查产品有无运输变形，将机构安装固定在负荷开关上，使用专用的操作手柄插入到机构上部，顺时针旋转约90 度，负荷开关在机构弹簧力的作用下主回路合闸。
或电动操作按合闸按钮电机带动机构完成开关合闸操作，此时无法进行接地操作。
分闸操作：操作手柄插入到机构上部，逆时针旋转约90 度，负荷开关在机构弹簧力的作用下主回路分闸。
或电动操作时按分闸按钮电机带动机构完成分闸操作，此时可进行合闸操作或接地操作。
接地合闸和接地分闸操作：操作手柄插入到机构下部，顺时针旋转约90 度，负荷开关在机构弹簧力的作用下接地回路合闸，此时无法进行主回路合闸操作。
操作手柄逆时针转动约90 度，负荷开关在机构弹簧力作用下接地回路分闸，此时可进行合闸操作或接地操作。
四、HS01-12(C 柜) 弹簧操动机构五、HS01-12(C 柜) 弹簧操动机构外形及安装尺寸六、HS01-12(C 柜) 弹簧操动机构生产车间七、HSM6-12红苏电气充气柜生产车间。
