电气元器件

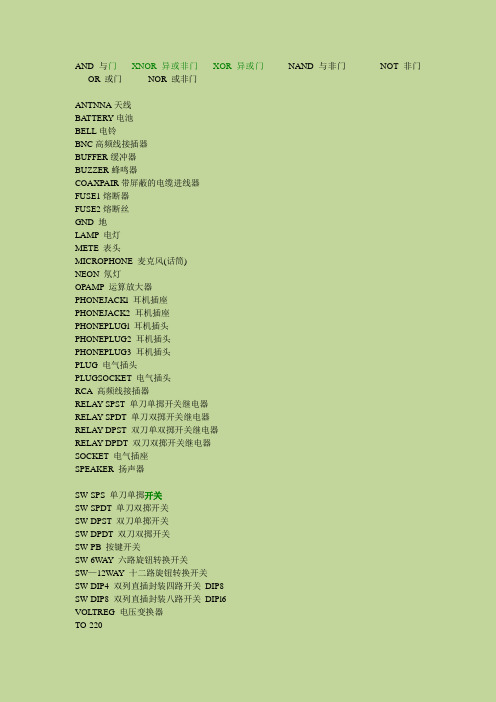

AND与门XNOR 异或非门XOR 异或门NAND 与非门NOT 非门OR 或门NOR 或非门ANTNNA天线BA TTERY电池BELL电铃BNC高频线接插器BUFFER缓冲器BUZZER蜂鸣器COAXPAIR带屏蔽的电缆进线器FUSE1熔断器FUSE2熔断丝GND 地LAMP 电灯METE 表头MICROPHONE 麦克风(话筒)NEON 氖灯OPAMP 运算放大器PHONEJACKl 耳机插座PHONEJACK2 耳机插座PHONEPLUGl 耳机插头PHONEPLUG2 耳机插头PHONEPLUG3 耳机插头PLUG 电气插头PLUGSOCKET 电气插头RCA 高频线接插器RELAY-SPST 单刀单掷开关继电器RELAY-SPDT 单刀双掷开关继电器RELAY-DPST 双刀单双掷开关继电器RELAY-DPDT 双刀双掷开关继电器SOCKET 电气插座SPEAKER 扬声器SW-SPS 单刀单掷开关SW-SPDT 单刀双掷开关SW-DPST 双刀单掷开关SW-DPDT 双刀双掷开关SW-PB 按键开关SW-6WAY 六路旋钮转换开关SW—12W AY 十二路旋钮转换开关SW-DIP4 双列直插封装四路开关DIP8SW-DIP8 双列直插封装八路开关DIPl6VOLTREG 电压变换器TO-220GND 地VCC 电压螈VDD 电压塬VSS 电压源+5 +5电压源-5 -5电压源+12 +12电压源-12 -12电压源+15 +15电压源-15 -15电压源+18 +18电压源-18 -18电压源+24 +24电压源-24 -24电压源+30 +30电压源-30 -30电压源BRIDGEl 二极管整流电桥BRIDGE2 内封装二极管整电桥BRIDGEDIODE 极管JFET-N N沟道结型场效应管JFET-PLED 发光二极管OPT01SO1 光电隔离开关(发光二极管+光敏二极管型) OPTOIS02 光电隔离开关(发光二极管+光敏三极管型) OPTOTRIAC 光电隔离开关(发光二极管+三端可控制硅型) PHOTO 光敏二极管TUNNEL 隧道二极管ZENERI 齐纳二极管ZENER2 齐纳二极管ZENER3 齐纳二极管MOSFET-N1 N沟道金属氧化物半导体场效应管MOSFET-N2 双栅型N沟道金属氧化物半导体场效应管MOSFET-N3 增强型N沟道金属氧化物半导体效应管MOSFET-N4 耗尽型N沟道金属氧化物半导体场效应管MOSFET-PI P沟道金属氧化物半导体场效应管MOSFET-P2 双栅型P沟道金属氧化物半导体场效应管MOSFET-P3 增强型P沟道金属氧化物半导体场效应管MOSFET-P4 耗尽型P沟道金属氧化物半导体场效应管NPN NPN型晶体三极管N-PHOTO NPN型光敏三极管PNP PNP型晶体三极管PNP-PHOTO PNP型光敏三极管SCR 可控硅整流器TRIAC 三端双向可控硅开关UNLJUNC-N N型单结晶体管UNLJUNC-P P型单结晶体管CAP 无级性电容器CAPV AR 无极性电容器ELECTR01 有极性电容器ELECTRO2 有极性大电容器INDUCTORI 电感器(线圈)INDUCTOR2 带磁芯电感器(线圈)INDUCTOR3 可调电感器(线圈)INDUCIOR4 带磁芯可调电感器(线圈)CRYSTAL 石英晶体POT1 可调电位器(用波浪线表示)POT2 可调电位器(用长矩形表示)RESl 电阻器(用波浪线表示)RES2 电阻器(用长矩形表示)RES3 可调电阻器(用波浪线表示)RES4 可调电阻器(用长矩形表示)RESPACKI 八单元内封装集成电阻器之一(用波浪线表示) DIPl6 RESPACK2 八单元内封装集成电阻器之一(用长矩形表示) DIPl6 RESPACK3 完整的八单元内封装集成电阻器之一(用波浪线表示)DIPl6 RESPACK4 完整的八单元内封装集成电阻器之一(用长矩形表示) DIPl6TRANSI 带铁芯变压器TRANS2 带铁芯可调变压器TRANS3 不带铁芯可调变压器TRANS4 带铁芯三插头大变压器TRANS5 带铁芯三插头大变压器4PIN 4脚插座FL Y48PIN 8脚插座IDC816PIN 16脚插座IDCl620PIN 20脚插座IDC2026PIN 26脚插座IDC2634PIN 34脚插座IDC3440PIN 40脚插座IDC4050PIN 50脚插座IDC50DB9 9芯插座DB9DBl5 15芯插座DBl5DB25 25芯插座DB25DB37 37芯插座DB37类别名称零件名称零件英文名称常用编号封装封装说明电阻RES1/RES2 R AXIAL0.3-AXIAL1.0 数字表示焊盘间距电阻排RESPACK1/RESPACK2 RESPACK3/RESPACK4可变电阻RES3/RES4电位器POT1或POT2 VR1 VR 5 数字表示管脚形状电感INDUCTOR L AXIAL0.3 用电阻封装代替继电器RELAY-DPDT/ RELAY-DPST RELAY-SPDT/ RELAY-SPST无极性电容CAP C RAD0.1-RAD0.4 数字表示电容量电解电容CAPACITOR POL RB.2/.4或RB.3/.6或RB.4/.8或RB.5/1.0或斜杠前数字表示焊盘间距，斜杠后数字表电容外直径。

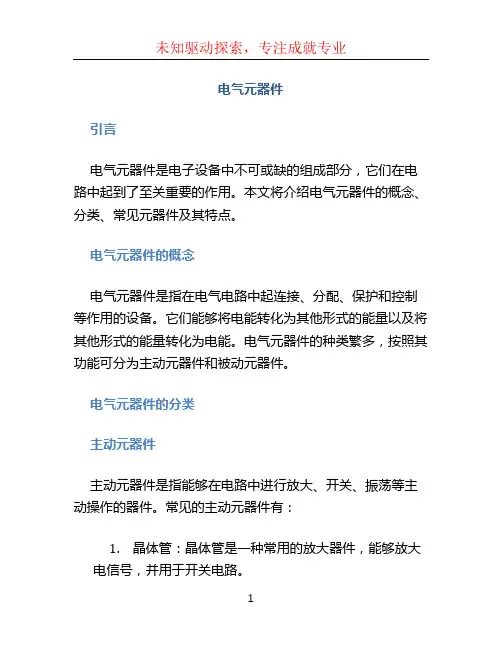

电气元器件引言电气元器件是电子设备中不可或缺的组成部分，它们在电路中起到了至关重要的作用。

本文将介绍电气元器件的概念、分类、常见元器件及其特点。

电气元器件的概念电气元器件是指在电气电路中起连接、分配、保护和控制等作用的设备。

它们能够将电能转化为其他形式的能量以及将其他形式的能量转化为电能。

电气元器件的种类繁多，按照其功能可分为主动元器件和被动元器件。

电气元器件的分类主动元器件主动元器件是指能够在电路中进行放大、开关、振荡等主动操作的器件。

常见的主动元器件有：1.晶体管：晶体管是一种常用的放大器件，能够放大电信号，并用于开关电路。

2.二极管：二极管是一种具有单向导电性的器件，常用于整流和开关电路中。

3.三极管：三极管是一种具有放大功能的器件，常用于放大电路中。

4.可控硅：可控硅是一种能够控制电流的晶体管器件，常用于调光、开关等控制电路中。

被动元器件被动元器件是指不能主动放大、振荡或开关的器件。

它们用于存储、传输、过滤和调整电信号。

常见的被动元器件有：1.电阻器：电阻器是阻碍电流流动的器件，用于限制电流强度或形成电压分压。

2.电容器：电容器是一种可以储存电荷的器件，常用于滤波、耦合和储能等电路中。

3.电感器：电感器是一种具有电磁感应作用的器件，常用于储能、滤波和变压器等电路中。

4.变压器：变压器是一种能够改变交流电压的器件，常用于电力输送和电子设备中。

常见电气元器件及其特点电阻器电阻器是一种用于限制电流流动或形成电压分压的器件。

常见的电阻器有固定电阻器和可变电阻器，它们的特点如下：•固定电阻器：固定电阻器的电阻值是固定的，常用于电路中固定的电流或电压分压。

•可变电阻器：可变电阻器的电阻值可以通过旋钮或滑动变动，常用于对电流或电压进行精确调节。

电容器电容器是一种能够储存电荷的器件，常见的电容器有固定电容器和可变电容器，它们的特点如下：•固定电容器：固定电容器的电容值是固定的，常用于存储电荷和滤波电路中。

电气元器件1. 介绍电气元器件是指用于电路中传递、控制、转换电能的器件。

它们是构成电气电子设备的基础组成部分，并广泛应用于各种电子产品中。

电气元器件具有不同的功能和特性，包括传感器、开关、电容器、电感器、发光二极管（LED）等。

在本文档中，我们将介绍一些常见的电气元器件，并讨论它们的工作原理、应用场景以及如何选择合适的元器件。

2. 传感器传感器是一种能够感知、检测某种物理量或环境变化并将其转化为可用信号的器件。

常见的传感器包括温度传感器、压力传感器、湿度传感器、光敏传感器等。

这些传感器常用于自动化控制系统中，用于监测环境变化并根据需求采取相应的控制措施。

在选择传感器时，需要考虑到其测量范围、精度、响应时间等参数。

此外，还要注意传感器与使用环境的匹配，例如工作温度范围、工作湿度等。

3. 开关开关是用于控制电气电子设备电路通断的器件。

它们可以分为机械开关和电子开关，如普通开关、按键开关、继电器等。

机械开关通过机械力来实现通断控制，常见的有旋转开关、滑动开关等。

而电子开关是通过电子元器件来控制电路的通断，如 MOSFET、晶体管等。

在选择开关时，需要考虑其额定电流、额定电压、工作方式等参数。

此外，还要考虑开关的寿命和稳定性，以及安装方式和使用环境。

4. 电容器电容器是一种能够存储电能的元器件。

它由两个导体板之间的绝缘材料（电介质）隔开，当施加电压时，导体板上会存储电荷。

电容器的容量大小决定了它存储电能的能力。

电容器常用于电源滤波、功率因数修正、振荡电路等应用中。

在选择电容器时，需要考虑其容量、耐压、频率响应等参数。

此外，还要考虑电容器的尺寸和电解性质。

5. 电感器电感器是一种能够存储磁能的元器件。

它由绕制在磁芯上的导线组成，当电流通过导线时，会在磁芯中产生磁场，从而存储磁能。

电感器常用于滤波器、振荡器、变压器等应用中。

在选择电感器时，需要考虑其电感值、额定电流、频率响应等参数。

此外，还要考虑电感器的尺寸和损耗。

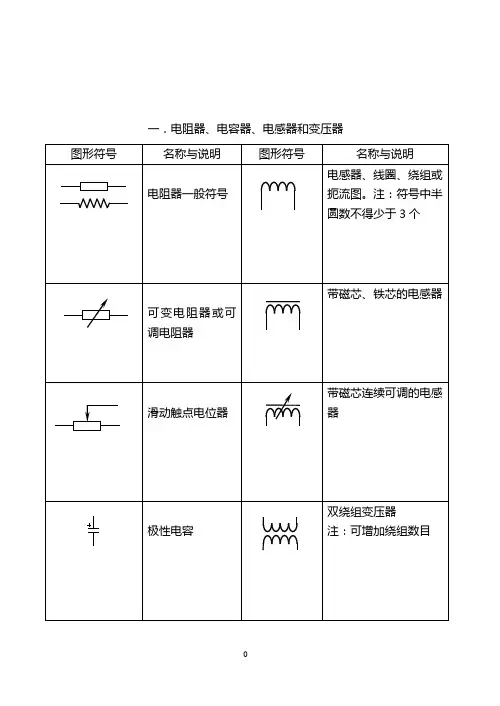

电工元器件符号大全及作用电工元器件符号是电气工程中用于图纸、电路图和电气设备上标示电工元器件的符号，它们有着特定的形状和图案，用来代表不同种类的元器件，方便电气工程师和电气技术人员识别和理解。

在电路图中，电工元器件符号可以分为被动元器件和主动元器件两大类。

被动元器件常见的有电阻、电感、电容等，主动元器件则包括二极管、晶体管、集成电路等。

下面将对一些常见的电工元器件符号及其作用进行详细的介绍。

1.电阻电阻是电学元件中最基本的被动元件之一，它的作用是限制电流的流动，并且能够将电能转化为热能。

电路图中电阻的符号一般是一个波浪线，代表着电阻器的形状。

有时也可以用一个长方形代表电阻。

2.电感电感是另一种被动元件，它的作用是存储磁场能量，抵抗电流的变化。

电路图中电感的符号通常是一个卷绕的线圈。

3.电容电容是电气元件中的另一种被动元件，它能够存储电能，并且可以对电路中的电压进行平滑。

电路图中电容的符号一般是两条平行的线段。

4.二极管二极管是主动元件中的一种，它可以把交变电压变成直流电压。

二极管的符号通常是一个三角形，表示晶体管的外形。

5.晶体管晶体管也是一种主动元件，主要用于放大和开关电路。

在电路图中晶体管的符号常常是一个由箭头和线组成的结构，代表着晶体管的结构。

6.电源电源是电气设备中最重要的组成部分之一，它的作用是将外部的电能转化为设备所需的电能。

在电路图中电源的符号通常是一个圆圈，代表电源的正负极。

7.电感线圈电感线圈是一种用电流产生磁场的元件，在电路图中通常表示为一个由多个圈组成的图案，代表线圈的形状。

8.开关开关是电路中用来控制电流通断的元件，电路图中常用一个直角形代表开关。

9.传感器传感器是一种用来感测和探测物理量的元件，在电路图中通常用一个表示感测过程的符号，如一个带箭头的圆圈。

10.定时器定时器是一种能够进行时间控制和计时的元器件，它在电路图中常用一个方块代表。

11.航向器航向器是一种用来定位和导航的设备，电路图中其符号一般是一组特定的标记符号。

配电箱有哪些电气元件及相关附件组成一、断路器断路器：即开关，是配电柜的主要元器件，常用的有空气开关、漏电开关、双电源自动转换开关1.空气开关：A.空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。

断路器的动、静触头及触杆设计形式多样，但提高断路器的分断能力是主要目的。

目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。

B.空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

自动空气开关具有多种保护功能（过载、短路、欠电压保护等）、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

2．漏电保护开关：A.漏电保护开关概念：既具备漏电保护功能，人触摸到带电体会跳闸，确保人身安全，是漏电保护器的主要功能；用电设备如果绝缘不好漏电到外壳上，漏电保护器也会跳闸，避免人体触摸触电。

同时具备电流通断功能、过负荷保护和短路保护功能。

B.漏电保护开关的工作原理：漏电保护器的工作原理图。

LH为零序电流互感器，它由坡莫合金为材料的铁芯，和绕在环状铁芯上的二次线圈组成检测元件。

电源相线和中性线穿过圆孔成为零序互感器的一次线圈。

互感器的后部出线即为保护范围。

C.漏电保护开关的作用：1、当电气设备或线路发生漏电或接地故障时，能在人尚未触及之前就把电源切断。

2、当人体触及带电的物体时，能在011s内切断电源，从而减轻电流对人体的伤害程度。

3、可以防止因漏电而引起的火灾事故。

3．双电源自动转换开关：双电源自动转换开关的概念：双电源自动转换开关为电源二选一自动切换系统，第一路出现故障后双电源自动转换开关自动切换到第二路给负载供电，第二路故障的话双电源自动转换开关自动切换到第一路给负载供电。

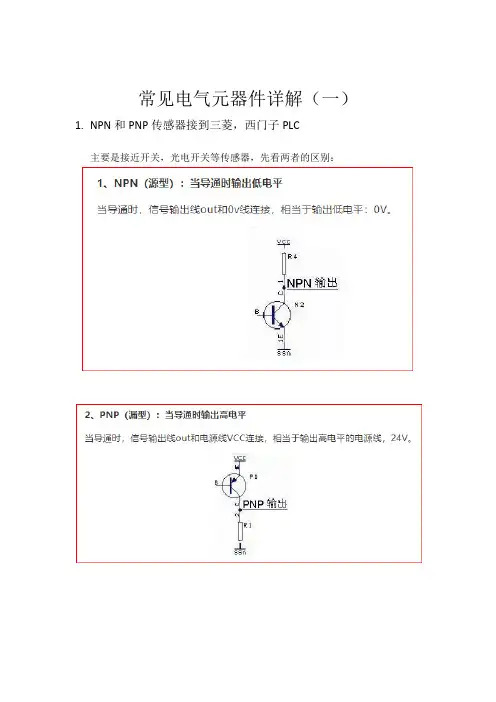

常见电气元器件详解（一）1.NPN和PNP传感器接到三菱，西门子PLC主要是接近开关，光电开关等传感器，先看两者的区别：接近开关电路图及其原理：原理以以下种举例：1电感式接近传感器的原理电感式接近开关是由三部分组成：振荡器，开关电路、放大输出电路。

振荡器产生一个交变磁场。

当金属目标接近磁场，在感应距离内，就会导致振荡减弱，还有停振。

振荡器的振荡和停止振荡的变化经后级放大电路处理后转换成开关信号，触发驱动控制装置，从而达到目的非接触检测。

2电容式接近传感器的原理：电容式接近传感器是由高频振荡器和放大器，由传感器探测面和一个电容器之间的表面构成，参与震荡回路工作。

当遇到物体接近传感器检测电路时，电容产生变化，使高频振荡器的振荡。

振荡和停止这两种状态的振动换为电信号再由放大器转化成二进制开关信号。

这就是电容式接近开关原理。

光电开关电路图及其原理：对射型光电传感器若把发光器和收光器分离开，就可使检测距离加大。

由一个发光器和一个收光器组成的光电开关就称为对射分离式光电开关，简称对射式光电开关。

它的检测距离可达几米乃至几十米。

使用时把发光器和收光器分别装在检测物通过路径的两侧，检测物通过时阻挡光路，收光器就动作输出一个开关控制信号。

反光板型光电开关把发光器和收光器装入同一个装置内，在它的前方装一块反光板，利用反射原理完成光电控制作用的称为反光板反射式(或反射镜反射式)光电开关。

正常情况下，发光器发出的光被反光板反射回来被收光器收到；一旦光路被检测物挡住，收光器收不到光时，光电开关就动作，输出一个开关控制信号。

介绍完传感器后，通常我们所说三菱PLC 接NPN 传感器，而西门子PLC 接PNP 传感器，这是为什么呢？ 首先看三菱电路图吐下：而西门子PLC 正好相反：电源+信号电源负 由此可知，NPN 传感器导通时，输出信号为低电平，正好契合三菱PLC 的输入电源+信号电源负PNP 传感器导通时，输出信号为高电平，正好契合西门子PLC 的输入那么如果三菱想接入PNP 传感器或者西门子接入NPN 传感器，可以吗？ 最简单的方法，加入中间继电器，如下：A1A2NO NC如上，当导通时中间继电器得电，NO 触电闭合，只要把NO 触点接入PLC 就行，由于触点是开关量，因此任意PLC 都可以A1A2如上，当导通时中间继电器得电，NO 触电闭合，只要把NO 触点接入PLC 就行，由于触点是开关量，因此任意PLC 都可以导通时A2 0V导通时A1 24V A1接电源 A2 接0V空气开关，又名空气断路器，是断路器的一种。

电气元器件常识一、开启式负荷开关（胶盖瓷底闸刀开关）1、实物外形2、作用用于照明电路和小容量（5.5KW及以下）动力电路不频繁起运的控制开关。

如机床电路的电源开关,企业或家庭的电源总开关等.3、种类◆单相（二极）◆三相（三极）●带保险丝●不带保险丝3、电气符号QS QS QS QSFUFU4、型号◆HK □--□HK：开启式负载开关；1□：设计序号；2□：额定电流◆或：HK □□--□◆HK：开启式负载开关；1□：设计序号；2□：极数；3□：额定电流◆HK □□ / □HK：开启式负载开关；1□：设计序号；2□：极数；3□：额定电流如：HK1-15、HK1-305、结构组成由带瓷质手柄的闸刀；瓷底及瓷底上的进线座、静触头、出线座、熔断丝；上胶盖、下胶盖等组成。

6、接线及放置要求◆进线接线座处接电源进线；◆出线接线座处（或带熔断丝处）接电源出线；◆可以水平放置、垂直放置时进线座需在上（即闸刀合闸时手柄向上），不可倾斜放置、不可颠倒放置，以确保安全与规范美观；◆里面有固定螺孔；◆一般采用硬线、多色线；◆接线要求：接线桩处接线接触良好牢固、铜丝直入固定、铜丝不外露。

7、检测万用表电阻档检测：手柄未合闸时，相应的进线端与出线端电阻应为无穷大；手柄合闸时，相应的进线端与出线端应相通（熔断丝装上）。

8、主要参数◆额定电压◆额定电流◆极数◆可控电机最大容量（KW）9、选用◆根据额定电压选择：用于单相负载时用220V或250V二极开关；用于三相负载时用380V三极开关。

◆根据额定电路选择：用于照明电路或其他电阻性负载时，额定电流应大于总负载电流；用于小型电动机电路时，额定电流应是电动机额定电流的2.5-3倍。

二、组合开关（转换开关）1、实物外形2、作用可用为电源引入开关，或作为小容量（5.5KW及以下）电动机的直接启动、停止、反转和调速装置等。

3、电气符号SA SA3、种类◆单极◆双极◆多极4、型号◆HZ □--□□ / □HZ：组合开关；1□：设计序号；2□：额定电流；3□用途代号；4□：极数◆HZ □--□ / □HZ：组合开关；1□：设计序号；2□：额定电流；3□：极数如：HZ10-10、HZ10-605、结构组成由手柄、进出接线桩（无极性要求）、底座等组成。
