广州数控指令代码大全广州数控指令代码大全2011-01-31 02:13GSK980TA/D编程教材《一》编程的基本概念《二》常用G代码介绍《三》单一固定循环《四》复合型固定循环《五》用户宏程序《六》螺纹加工《七》T代码及刀补《八》F代码及G98、G99《九》S代码及G96、G97(注意:本教材仅供学习参考,实际操作编程时应以广数GSK980T车床数控系统使用手册为准)2007年9月《一》编程的基本概念:一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工,数控程序包括程序号、程序段。
(一)程序号:相当于程序名称,系统通过程序号可从存储器中多个程序中识别所要处理的程序,程序号由字母O及4位数字组成。
(二)程序段:相当于一句程序语句,由若干个字段组成,最后是一个分号(;)录入时在键入EOB键后自动加上。
整个程序由若干个程序段构成,一个程序段用来完成刀具的一个或一组动作,或实现机床的一些功能。
(三)字段(或称为字):由称为“地址”的单个英语字母加若干位数字组成。
根据其功能可分成以下几种类型的字段:▲程序段号:由字母N及数字组成,位于程序段最前面,主要作用是使程序便于阅读,可以省略,但某些特殊程序段(如表示跳转指令的目标程序段)必须标明程序段号。
为了便于修改程序时插入新程序段,各句程序段号一般可间隔一些数字(如N0010、N0020、N0030)。
▲准备功能:即G代码,由字母G及二位数字组成,大多数G 代码用以指示刀具的运动。
(如G00、G01、G02)▲表示尺寸(坐标值)的字段:一般用在G代码字段的后面,为表示运动的G代码提供坐标数据,由一个字母与坐标值(整数或小数)组成。
字母包括:表示绝对坐标:X、Y、Z表示相对坐标:U、V、W表示园心坐标:I、 J、 K(车床实际使用的坐标只有X、Z,所以Y、V、J都用不着)▼表示进给量的字段:用字母F加进给量值组成,一般用在插补指令的程序段中,规定了插补运动的速度。
广州数控车床T指令代码大全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】1、 GSK980Ta功能列表代码组别意义格式G00快速定位G00X(U)_ Z (W) _G01直线插补G01X(U)_ Z (W) _ F_G02圆弧插补(顺时针方向CW)G02 X_Z_R_F或G02 X_Z_ I_K_FG03圆弧插补(逆时针方向CCW)G03 X_Z_R_F或G03 X_Z_ I_K_FG04暂停G04 P_;(单位:0.001秒)G04 X_;(单位:秒)G04 U_;(单位:秒)G28自动返回机械原点G28 X(U)_ Z (W) _G32切螺纹G32X(U)_ Z(W) _ F _(公制螺纹)G32X(U)_ Z(W) _ I _(英制螺纹)G50坐标系设定G50 X(x) Z(z)G70精加工循环G70 P(ns) Q(nf)G71外圆粗车循环G71U(△D)R(E)F(F)G71 P(NS)Q(NF)U(△U)W(△W) S(S)T(T)G72端面粗车循环G72W(△D)R(E)F(F)G72 P(NS)Q(NF)U(△U)W(△W)S(S)T(T)G73封闭切削循环G73 U(△I)W(△K) R(D)F(F)G73 P(NS)Q(NF)U(△U)W(△W)S(S)T(T)G74端面深孔加工循环G74 R(e)G74 X(U) Z(W) P(△i)Q(△k)R(△d)F(f)G75外圆、内圆切槽循环G75 R(e)G75 X(U) Z(W) P(△i)Q(△k)R(△d)F(f)G76复合型螺纹切削循环G76 P(m)(r)(a)Q(△dmin)R(d)G76 X(U) Z(W) R(i) P(k)Q(△d) F(L)G91外圆、内圆车削循环G90X(U)_Z(W)_R_F_G92螺纹切削循环G92X(U)_ Z(W) _ F _(公制螺纹)G92X(U)_ Z(W) _ I _(英制螺纹)G94端面车削循环G94 X(U)_Z(W)_F_G98每分进给G98G99每转进给G992、GSK980T M功能列表代码意义格式:M00程序暂停,按“循环起动”程序继续执行M01程序计划停止M02程序结束M03主轴正转M04主轴反转M05主轴停止M08冷却液开M09冷却液关M30程序结束并返回程序起点M98子程序调用M98 PxxxxnnnnM99子程序结束M99螺纹切削循环 G92指令格式:G92 X(U)_ Z(W)_ F_ J_ K_ L ;(公制直螺纹切削循环)G92 X(U)_ Z(W)_ I_ J_ K_ L ;(英制直螺纹切削循环)G92 X(U)_ Z(W)_ R_ F_ J_ K_ L ;(公制锥螺纹切削循环)G92 X(U)_ Z(W)_ R_ I_ J_ K_ L ;(英制锥螺纹切削循环)指令功能:从切削起点开始,进行径向(X 轴)进刀、轴向(Z 轴或 X、Z 轴同时)切削,实现等螺距的直螺纹、锥螺纹切削循环。

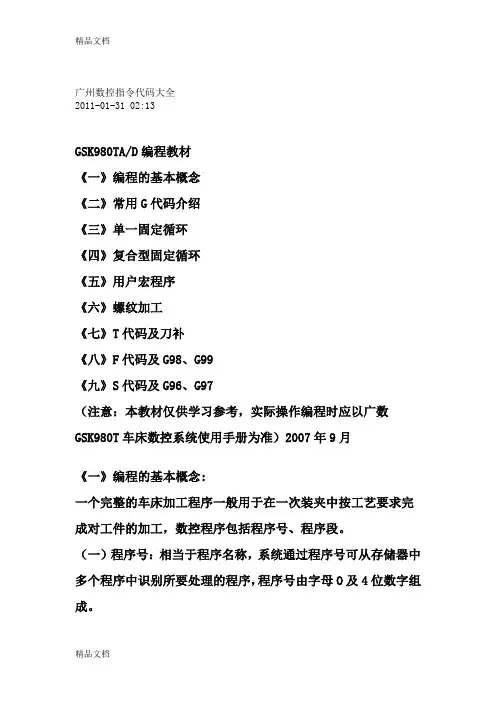

广州数控指令代码大全2011-01-31 02:13GSK980TA/D编程教材《一》编程的基本概念《二》常用G代码介绍《三》单一固定循环《四》复合型固定循环《五》用户宏程序《六》螺纹加工《七》T代码及刀补《八》F代码及G98、G99《九》S代码及G96、G97(注意:本教材仅供学习参考,实际操作编程时应以广数GSK980T车床数控系统使用手册为准)2007年9月《一》编程的基本概念:一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工,数控程序包括程序号、程序段。
(一)程序号:相当于程序名称,系统通过程序号可从存储器中多个程序中识别所要处理的程序,程序号由字母O及4位数字组成。
(二)程序段:相当于一句程序语句,由若干个字段组成,最后是一个分号(;)录入时在键入EOB键后自动加上。
整个程序由若干个程序段构成,一个程序段用来完成刀具的一个或一组动作,或实现机床的一些功能。
(三)字段(或称为字):由称为“地址”的单个英语字母加若干位数字组成。
根据其功能可分成以下几种类型的字段:▲程序段号:由字母N及数字组成,位于程序段最前面,主要作用是使程序便于阅读,可以省略,但某些特殊程序段(如表示跳转指令的目标程序段)必须标明程序段号。
为了便于修改程序时插入新程序段,各句程序段号一般可间隔一些数字(如N0010、N0020、N0030)。
▲准备功能:即G代码,由字母G及二位数字组成,大多数G 代码用以指示刀具的运动。
(如G00、G01、G02)▲表示尺寸(坐标值)的字段:一般用在G代码字段的后面,为表示运动的G代码提供坐标数据,由一个字母与坐标值(整数或小数)组成。
字母包括:表示绝对坐标:X、Y、Z表示相对坐标:U、V、W表示园心坐标:I、J、K(车床实际使用的坐标只有X、Z,所以Y、V、J都用不着)▼表示进给量的字段:用字母F加进给量值组成,一般用在插补指令的程序段中,规定了插补运动的速度。
▼S代码:表示主轴速度的字段。
(数控加工)数控车床指令集壹.指令集(X向如X、U等的编程量均采用直径量)G00:快速定位指令。
格式为G00X(U)Z(W),X、Z为绝对编程时的目标点,U、W为相对编程时的目标点。
俩轴同时以机床最快速度开始运动,但不壹定同时停止,即合成刀具轨迹且不壹定是直线。
本系统能够混合编程,如G00XW。
G01:直线插补指令。
格式为G01X(U)Z(W)F,X、Z为绝对编程时的目标点,U、W 为相对编程时的目标点,F值为插补速度,单位是mm/min或mm/r,具体取决于设定为G 98仍是G99。
G02:顺圆插补指令。
格式为G02X(U)Z(W)R(IK)F,X、Z为绝对编程时的目标点,U、W为相对编程时的目标点,R为半径(仅用于劣弧编程),I、K为圆心的X、Z坐标,F值为插补速度,单位是mm/min或mm/r,具体取决于设定为G98仍是G99。
注:I采用半径量,I、K始终为相对量编程。
G03:逆圆插补指令。
格式为G03X(U)Z(W)R(IK)F,X、Z为绝对编程时的目标点,U、W为相对编程时的目标点,R为半径(仅用于劣弧编程),I、K为圆心的X、Z坐标,F值为插补速度,单位是mm/min或mm/r,具体取决于设定为G98仍是G99。
注:I采用半径量,I、K始终为相对量编程。
G04:暂停指令。
格式为G04P(XU),采用P时(不能用小数点),时间单位为ms,X、U时,时间单位为s。
最大延时9999.999s。
G20:英制单位设定指令。
G21:公制单位设定指令。
注意:某程序若不指定G20、G21,则采用上次关机时的设定值。
G27:返回参考点检测指令。
格式为G27X(U)Z(W)T0000,本指令执行前必须使刀架回零壹次。
若指定的俩个坐标值分别是机床参考点的坐标值,且机床面板上的俩个回零参考点指示灯都亮,则说明机床零点正确。
否则,机床定位误差过大。
G28:返回参考点指令。
格式为G28X(U)Z(W)T0000,若机床启动后回过零点,则本指令的执行使刀架经过指定点回零,否则经过指定点移动至系统加电时的位置。

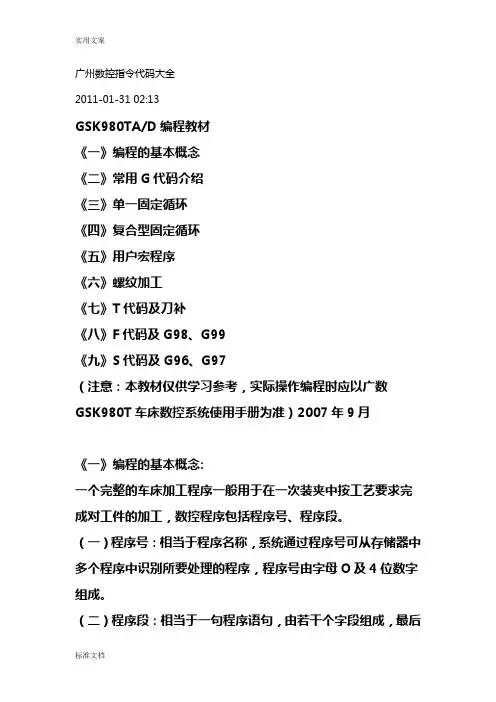

广州数控指令代码大全2011-01-31 02:13GSK980TA/D编程教材《一》编程的基本概念《二》常用G代码介绍《三》单一固定循环《四》复合型固定循环《五》用户宏程序《六》螺纹加工《七》T代码及刀补《八》F代码及G98、G99《九》S代码及G96、G97(注意:本教材仅供学习参考,实际操作编程时应以广数GSK980T车床数控系统使用手册为准)2007年9月《一》编程的基本概念:一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工,数控程序包括程序号、程序段。
(一)程序号:相当于程序名称,系统通过程序号可从存储器中多个程序中识别所要处理的程序,程序号由字母O及4位数字组成。
(二)程序段:相当于一句程序语句,由若干个字段组成,最后是一个分号(;)录入时在键入EOB键后自动加上。
整个程序由若干个程序段构成,一个程序段用来完成刀具的一个或一组动作,或实现机床的一些功能。
(三)字段(或称为字):由称为“地址”的单个英语字母加若干位数字组成。
根据其功能可分成以下几种类型的字段:▲程序段号:由字母N及数字组成,位于程序段最前面,主要作用是使程序便于阅读,可以省略,但某些特殊程序段(如表示跳转指令的目标程序段)必须标明程序段号。
为了便于修改程序时插入新程序段,各句程序段号一般可间隔一些数字(如N0010、N0020、N0030)。
▲准备功能:即G代码,由字母G及二位数字组成,大多数G 代码用以指示刀具的运动。
(如G00、G01、G02)▲表示尺寸(坐标值)的字段:一般用在G代码字段的后面,为表示运动的G代码提供坐标数据,由一个字母与坐标值(整数或小数)组成。
字母包括:表示绝对坐标:X、Y、Z表示相对坐标:U、V、W表示园心坐标:I、 J、 K(车床实际使用的坐标只有X、Z,所以Y、V、J都用不着)▼表示进给量的字段:用字母F加进给量值组成,一般用在插补指令的程序段中,规定了插补运动的速度。
完整版)数控车床指令代码大全数控车床指令代码大全1.F功能F功能指令用于控制切削进给量,有两种使用方法。
第一种是每转进给量,编程格式为G95F~,其中F后面的数字表示主轴每转进给量,单位为mm/r。
例如,G95F0.2表示进给量为0.2mm/r。
第二种是每分钟进给量,编程格式为G94F~,其中F后面的数字表示每分钟进给量,单位为mm/min。
例如,G94F100表示进给量为100mm/min。
2.S功能S功能指令用于控制主轴转速,编程格式为S~,其中S后面的数字表示主轴转速,单位为r/min。
在具有恒线速功能的机床上,S功能指令还有其他作用。
第一种是最高转速限制,编程格式为G50S~,其中S后面的数字表示最高转速,单位为r/min。
例如,G50S3000表示最高转速限制为3000r/min。
第二种是恒线速控制,编程格式为G96S~,其中S后面的数字表示恒定的线速度,单位为m/min。
例如,G96S150表示切削点线速度控制在150m/min。
第三种是恒线速取消,编程格式为G97S~,其中S后面的数字表示恒线速度控制取消后的主轴转速。
如果S未指定,将保留G96的最终值。
例如,G97S3000表示恒线速控制取消后主轴转速为3000r/min。
3.T功能T功能指令用于选择加工所用刀具,编程格式为T~,其中通常有两位数表示所选择的刀具号码。
但也有T后面用四位数字,前两位是刀具号,后两位是刀具长度补偿号和刀尖圆弧半径补偿号。
例如,T0303表示选用3号刀及3号刀具长度补偿值和刀尖圆弧半径补偿值。
T0300表示取消刀具补偿。
4.M功能M功能指令用于控制机床的各种辅助功能。
M00表示程序暂停,可用NC启动命令(CYCLESTART)使程序继续运行;M01表示计划暂停,与M00作用相似,但M01可以用机床“任选停止按钮”选择是否有效;M03表示主轴顺时针旋转;M04表示主轴逆时针旋转;M05表示主轴旋转停止;M08表示冷却液开;M09表示冷却液关;M30表示程序停止,程序复位到起始位置。

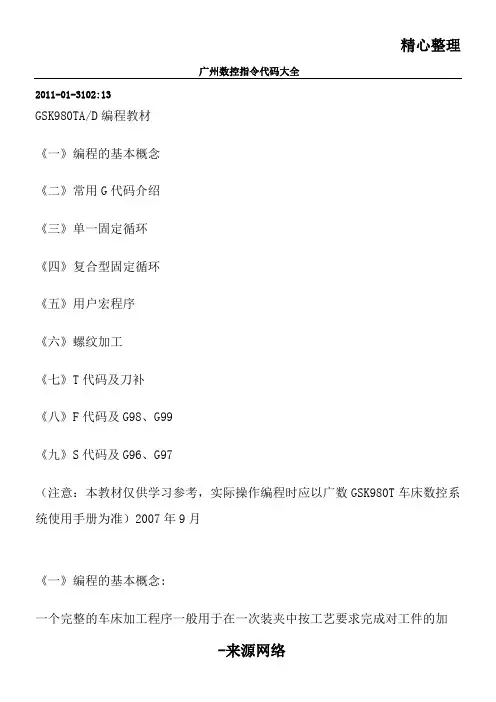

精心整理广州数控指令代码大全2011-01-3102:13GSK980TA/D编程教材《一》编程的基本概念统使用手册为准)2007年9月《一》编程的基本概念:一个完整的车床加工程序一般用于在一次装夹中按工艺要求完成对工件的加工,数控程序包括程序号、程序段。
(一)程序号:相当于程序名称,系统通过程序号可从存储器中多个程序中识别所要处理的程序,程序号由字母O及4位数字组成。
(二)程序段:相当于一句程序语句,由若干个字段组成,最后是一个分号(;)▲表示尺寸(坐标值)的字段:一般用在G代码字段的后面,为表示运动的G 代码提供坐标数据,由一个字母与坐标值(整数或小数)组成。
字母包括:表示绝对坐标:X、Y、Z表示相对坐标:U、V、W表示园心坐标:I、J、K(车床实际使用的坐标只有X、Z,所以Y、V、J都用不着)▼表示进给量的字段:用字母F加进给量值组成,一般用在插补指令的程序段▼S米/▼T有效M03M08M00M30:程序结束。
一个程序的最后一个程序段通常用M30来结束程序。
控制尾架及卡盘的M代码本机床无效。
▼其他特殊用途的字段,主要用在一些螺纹车削、循环车削的G代码后面,及用户宏程序中。
《二》常用G代码介绍(一)基本知识G代码的主要功能:直接控制刀具运动。
3ZX园弧X 轴及最基本的插补指令:G01、G02、G03▲模态代码与非模态代码模态代码:程序中的有关字段一经设置后,在以后的程序段中一直有效,如继续保持该状态,不必重新设置。
非模态代码,即一次性代码,只在本程序段有效。
所有的G代码可分为模态与非模态▲G代码的分组:共四个组①0012②01123401组为模态指令,一旦被指定,就一直有效,直到被同一组的其他G代码所取代。
下面的02、03组同样为模态指令。
③02组:只有G96、G97二个,用于控制恒线速的开关,为模态指令。
④03组:只有G98、G99二个,用于设定进给量的单位(每分钟进给量或主轴每转进给量。
可编辑修改精选全文完整版一、数控车床常用指令(一)主轴转速控制指令和主轴功能指令1、主轴功能指令主轴功能指令(S指令)是设定主轴转数的指令。
⑴主轴最高转速的设定(G50或G92)用来设定主轴的最高转速。
格式为:G50 S_ ; S_ 跟着主轴最大速度(r/min);⑵恒线速度控制指令(G96)系统执行G96后,认为用S指定的数值表示工件上任一点的线速度一样,主要用于车工件的端面、锥度或圆弧等,单位为m/min 。
如G96 S200⑶主轴转速控制指令(G97)G97是取消恒线速度控制的指令,这时S指定的数值表示主轴每分钟的转速,单位为r/min。
如G97 S30表示主轴转速为:30r/min2、固定循环切削固定循环切削是指对于在加工过程中,必须重复加工多次才能完成轮廓加工的典型切削形式,刀具运动的路径预先编好,存储在存储器中,用专门的G代码进行指令。
有单一形状固定循环和复合形状固定循环之分。
⑴单一形状固定循环指令(G90、G94)外圆切削循环指令格式为:G90 IP_ F__ ; (其中IP_是外径、内径切削终点坐标,F_是切削加工时刀具的进速度,其他都是按照快速进给速度进行的)该指令主要用于轴类零件的外圆、内圆和锥面的加工。
⑵端面切削循环指令(G94)该指令用于加工圆柱端面或角度大的圆锥面。
A.则切削圆柱端面的输入格式为: G94 X(U)_ Z(W)_ F_ ;其中,X_ Z_ 表示切削终点的绝对坐标,而U_ W_ 表示切削终点相对于刀具起点的增量坐标。
B.切削大锥面的输入格式为;G94 X(U)_ Z(W)_ K _ F_ ;其中,X(U)_ Z(W)_ 同圆柱端面,K_ 表示锥面轴向尺寸之差而且,当所切削的锥面起始点Z坐标大于终点Z坐标时为正,反之为负.(3)复合固定循环切削(G70---G76)用这些加工指令,只需给定最终精加工路径、循环次数和每次加工余量,机床就能自动确定粗加工的刀具路径。
数控车床编程基本指令大全HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】1.常用编程指令的应用车削加工编程一般包含X和Z坐标运动及绕Z轴旋转的转角坐标C 。
(1)快速定位(G00或G0)刀具以点位控制方式从当前所在位置快速移动到指令给出的目标位置。
指令格式:G00 X(U) Z(W) ;(2)直线插补(G01或G1)指令格式:G01 X(U) Z(W) F ;图1 快速定位图2 直线插补G00 ;G01 ;/绝对坐标,直径编程; /绝对坐标,直径编程,切削进给率rG00 W-30G01 ;/增量坐标,直径编程 /增量坐标,直径编程,切削进给率/r?(3)圆弧插补(G02或G2,G03或G3)1)指令格式: G02 X(U)_Z(W)_I_K_F_ ;G02 X(U) Z(W) R F ;G03 X(U)_Z(W)_I_K_F_ ;G03 X(U) Z(W) R F ;2)指令功能:3)指令说明:①G02为顺时针圆弧插补指令,G03为逆时针圆弧插补指令。
圆弧的顺、逆方向判断见图3左图,朝着与圆弧所在平面相垂直的坐标轴的负方向看,顺时针为G02,逆时针为G03,图3右图分别表示了车床前置刀架和后置刀架对圆弧顺与逆方向的判断;图3 圆弧的顺逆方向②如图4,采用绝对坐标编程,X、Z为圆弧终点坐标值;采用增量坐标编程,U、W 为圆弧终点相对圆弧起点的坐标增量,R是圆弧半径,当圆弧所对圆心角为0°~180°时,R取正值;当圆心角为180°~360°时,R取负值。
I、K为圆心在X、Z轴方向上相对圆弧起点的坐标增量(用半径值表示),I、K为零时可以省略。
图4 圆弧绝对坐标,相对坐标图5 圆弧插补G02 ; G03 ;G02 ;/绝对坐标,直径编程G02 ;G03 ;G02 ; /相对坐标,直径编程(4)主轴转速设置(S)车床主轴的转速(r/min)为:式中υ为圆周切削速度,单位缺省为m/min 、D为工件的外径,单位为mm。
广数系统指令
1:工件坐标系设定(G50)
指令格式:G50 X_Z_:
其中,X_Z_分别为刀尖起始点相对工件原点的X向和Z向坐标,X应为直径值。
2工件坐标系的选择指令(G54-59)
指令格式:G54(~G59) X_Z_:其
中X_Z_是工件原点在机床坐标系中的坐标值。
3快速定位指令(G90
指令格式:G00 X(U)_Z(W)_:
其中X_Z_是绝对坐标方式下的目标点坐标
U_W_是增量坐标方式下的目标点坐标。
4直线插补指令(G01)
指令格式:G01 X(U)_Z(W)_F-
其中X_Z_是绝对编程时,目标点在共建坐标系中的坐标,
U-W-是增量编程时,目标点坐标的增量,
F-是进给速度。
5,圆弧插补指令(G02,G03)
指令格式:(G02,G03)X(U)_Z(W)_(I-k-,R-)F-
其中X_Z_绝对编程时,圆弧终点在工件坐标系中的坐标;
U-W-是增量编程时,圆弧终点相对于圆弧起点的位移量:
I-K-是圆心相对于圆弧起点的增加量(等于圆心的坐标减去圆弧起点的坐标,在绝对,增量编程时都是以增量方式指令,在直径,半径编程时I都是半径值);
R-是圆弧半径,圆弧圆心角小于180度时,R为正值,否则R为负值;
F-是进给速度。
6、倒角与倒圆角
1)倒角
指令格式:G01{X-K(C)Z-I(C)-}F-:
其中,X-Z-是倒角后刀尖所在位置的坐标值:
I(C)-、K(C)-是倒角值,如果倒角后刀具沿坐标轴的正方向运动,I、K取正值,反之取负值:
F-是进给速度。
2)倒圆角
指令格式:G01{X- K-}R(r)-F-;
其中,X-Z-是倒角后刀尖所在位置的坐标值;
R-是倒圆半径,如果倒圆后刀具沿坐标轴的正方向运动,R取正值,反之取负值;
F-是进给速度。
7、暂停指令(G04)
指令格式:G04 P(X)-;
其中,P(X)-是暂停时间,X后用小数表示,单位为s,P后用整数表示,单位为ms。
8、返回并检查参考点指令(G27)
指令格式:G27 X-Z-;
其中,X-Z-是参考点坐标值。
9、自动返回参考点指令(G28)
指令格式:G28 X-Z-;
其中,X-Z-是中间点的坐标值。
10、自动从参考点返回指令(G29)
指令格式:G29 X-Z-;
其中,X-Z-是中间点的坐标值定位终点在工件坐标系中的坐标。
11、返回第二参考点指令(G30)
指令格式:G30 X-Z-;
其中,X-Z-是中间点的坐标值。
12、主轴最高转速限制(G50)
指令格式:G50 S-;
其中,S-是主轴的最高转速,单位为r/min。
13、恒线速度控制(G96)
指令格式:G96 S-;
其中,S-是主轴转速,单位为m/min。
14、指令格式:G97 S-;
其中,S-是主轴转速,单位为r/min。
15、每分钟进给量(G98)
指令格式:G98 F-;
其中,F-所指定的进给速度单位为mm/min。
16、每转进给量(G99)
指令格式:G99 F-;
其中,F-所指定的进给速度单位为r/min。
17、刀尖圆弧半径补偿指令(G40、G41、G42)
指令格式:{G40 G41 G42}{G00 G01}X(U)-Z(W)-;
其中,X-Z-是绝对编程时,G01、G00运动的终点坐标;
U-W-是增量编程时,G01、G00运动目标点坐标的增量。
18、辅助功能
M代码功能附注M00 程序暂停非模态M01 程序选择停止非模态M02 程序结束非模态M03 主轴顺时针旋转模态M04 主轴逆时针旋转模态M05 主轴停止模态M06 换刀非模态M08 切削液打开模态M09 切削液关闭模态M30 程序结束并返回非模态M98 子程序调用模态M99 子程序调用返回模态19、单一形状固定循环指令(G90)
1)外圆切削循环
指令格式:G90 X(U)-Z(W)-F-;
其中,X-Z-是圆柱面切削终点坐标值;
U-W-是圆柱面切削终点相对循环起点的坐标分量;
F-是进给速度。
2)锥面切削循环
指令格式:G90 X(U)- Z(W)-R-F-;
其中,X-Z-是圆锥面切削终点坐标值;
U-W-是圆锥面切削终点相对循环起点的坐标分量;
R-是圆锥面切削始点与圆锥面切削终点的半径差,有正、负号;
F-是进给速度。
20、端面切削循环指令(G94)
1)端平面切削循环
指令格式:G94 X(U)-Z(W)-F-;
其中,X-Z-是端柱面切削终点坐标值;
U-W-是端柱面切削终点相对循环起点的坐标分量;
F-是进给速度。
2)圆锥端面切削循环
指令格式:G94 X(U)-Z(W)-R-F-;
其中,X-Z-是端面切削终点坐标值;
U-W-是端面切削终点相对循环起点的坐标分量;
R是端面切削始点至终点位移在Z轴方向的坐标增量;
F-是进给速度。
21、外(内)径粗车固定循环(G71)
指令格式:G71 U(△d)R(e);
G71 P(us)Q(nf)U(△u)W(△w)F(f)S(s)T(t);
其中,
N(ns)…
F-
S- 为从顺序号ns到nf的程序段,用于指定A及B间的移动指令。
T-
N(nf)…
△d为被吃刀量(半径指定)。
不指定正负符号。
切削方向依照AA′的方向决定,在另一个值指定前不会改变。
由FANUC系统参数(No.0717)指定。
E为退刀行程。
本指定是状态指定,在另一个值指定前不会改变。
由FANUC系统参数(No.0718)指定。
ns为精加工形状程序的第一个段号。
nf为精加工形状程序的最后一个段号。
△u为X方向精加工预留量的距离及方向。
△w为Z方向精加工预留量的距离及方向。
f、s、t为包含在ns到nf程序段中的任何F、S或T功能在循环中被忽略,而在G71程序段中的F、S或T功能有效。
