水热法生长红宝石技术

红蓝宝石的人工合成方法摘要：主要为了大家了解宝石合成的常用方法关键词：宝石人工合成。

人工合成宝石是相对于天然宝石而言的，是为缓解天然宝石供需矛盾而产生和发展的产物，是人工制作而非天然产出的宝石。

人工合成宝石，可简称为人工宝石，是指人们运用现代科学技术的基本原理和方法，选用适宜的原材料，通过合理的工艺、技术流程，在实验室或工厂里制造出来的用作首饰及装饰品的材料1．1 焰熔法这个方法是1902年由法国的维尔纳叶发明的，所以也称“维尔纳叶法”。

它主要用于合成熔点很高的宝石，如合成红宝石、蓝宝石、各种颜色的尖晶石、金红石、星光红宝石、星光蓝宝石及人造钛酸锶等，也是目前合成宝石的主要方法之一。

此法合成宝石的原理是利用氢气与氧气燃烧的温度可以高达2900℃的特点，在火焰的上方放宝石原料的粉末，火焰的下方放生长晶体的晶种，宝石粉末通过氢氧火焰时被熔化成熔融液掉落在下面的宝石晶种上，晶体即可不断往上生长。

为了保证晶体能够不断往上生长，宝石晶种要安放在一个可以下降的装置上，并且要使下降装置的下降速度与晶体生长速度相同。

其次，还要使生长的宝石晶体下降入一个保温良好的容器里，否则宝石晶体在空气中会因急剧冷却而产生内应力，对宝石晶体产生破坏作用，轻则形成裂纹，重则使宝石破裂。

1.1.1 优点（1）焰熔法合成红宝石时不用坩埚，可以节省制作坩埚的耐高温材料，又可以避免坩埚成分的污染；（2）晶体生长速度较快，短时间内可以得到较大尺寸的晶体；（3）生长设备比较简单，劳动生产率高，适用于工业化生产；（4）三氧化二铝晶体本身是没有颜色的，为无色蓝宝石，只要在三氧化二铝的粉末原料中加入致色剂后就能出现颜色1.1.2 缺点（1）由于氢氧火焰的温度梯度较大，造成晶体结晶层的纵向温度梯度和横向温度梯度均较大，故生长出来的红宝石晶体质量欠佳，不能用于激光等要求质量很高的高科技方面；（2）火焰气体的温度不可能控制得很稳定，由此造成的温度变化使晶体产生较大的内应力，导致晶体的位错密度较高；（3）原材料在火焰中熔化时不可能完全被熔化结晶成晶体，大约有30％的粉料损失；1.2 水热法这是模拟自然界热液成矿条件创造的一种宝石合成方法。

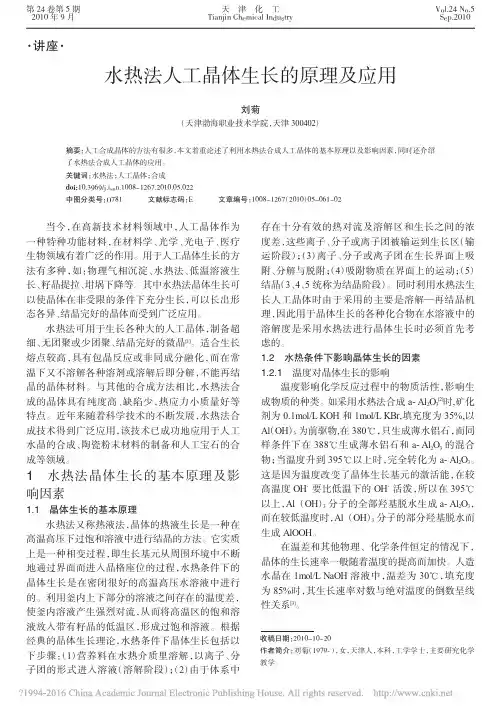

当今，在高新技术材料领域中，人工晶体作为一种特种功能材料，在材料学、光学、光电子、医疗生物领域有着广泛的作用。

用于人工晶体生长的方法有多种，如：物理气相沉淀、水热法、低温溶液生长、籽晶提拉、坩埚下降等。

其中水热法晶体生长可以使晶体在非受限的条件下充分生长，可以长出形态各异、结晶完好的晶体而受到广泛应用。

水热法可用于生长各种大的人工晶体，制备超细、无团聚或少团聚、结晶完好的微晶[1]。

适合生长熔点较高，具有包晶反应或非同成分融化，而在常温下又不溶解各种溶剂或溶解后即分解，不能再结晶的晶体材料。

与其他的合成方法相比，水热法合成的晶体具有纯度高、缺陷少，热应力小质量好等特点。

近年来随着科学技术的不断发展，水热法合成技术得到广泛应用，该技术已成功地应用于人工水晶的合成、陶瓷粉末材料的制备和人工宝石的合成等领域。

1水热法晶体生长的基本原理及影响因素1.1晶体生长的基本原理水热法又称热液法，晶体的热液生长是一种在高温高压下过饱和溶液中进行结晶的方法。

它实质上是一种相变过程，即生长基元从周围环境中不断地通过界面而进入晶格座位的过程，水热条件下的晶体生长是在密闭很好的高温高压水溶液中进行的。

利用釜内上下部分的溶液之间存在的温度差，使釜内溶液产生强烈对流，从而将高温区的饱和溶液放入带有籽晶的低温区，形成过饱和溶液。

根据经典的晶体生长理论，水热条件下晶体生长包括以下步骤：（1）营养料在水热介质里溶解，以离子、分子团的形式进入溶液（溶解阶段）；（2）由于体系中存在十分有效的热对流及溶解区和生长之间的浓度差，这些离子、分子或离子团被输运到生长区（输运阶段）；（3）离子、分子或离子团在生长界面上吸附、分解与脱附；（4）吸附物质在界面上的运动；（5）结晶（3、4、5统称为结晶阶段）。

同时利用水热法生长人工晶体时由于采用的主要是溶解—再结晶机理，因此用于晶体生长的各种化合物在水溶液中的溶解度是采用水热法进行晶体生长时必须首先考虑的。

人工合成红宝石的配方一、原料选择。

1. 主要原料：氧化铝（Al₂O₃）- 氧化铝是红宝石的主要成分。

在自然界中，红宝石就是刚玉（主要为氧化铝）晶体中含有少量铬（Cr）元素而呈现红色。

对于人工合成，需要高纯度的氧化铝粉末。

一般纯度要求达到99.99%以上。

这是因为杂质过多会影响晶体的生长和颜色的纯正性。

2. 致色剂：铬（Cr）化合物。

- 通常选用铬酸铅（PbCrO₄）或氧化铬（Cr₂O₃）作为致色剂。

添加量一般在0.5% - 2%左右。

铬离子（Cr³⁺）取代晶体结构中的铝离子（Al³⁺），从而使合成的晶体呈现红色。

致色剂的用量需要精确控制，如果添加量过少，颜色会太淡，达不到红宝石应有的颜色深度；如果添加量过多，可能会导致晶体内部结构缺陷或颜色过深而不自然。

二、助熔剂法合成红宝石的配方及原理。

1. 配方。

- 助熔剂通常采用氧化铅（PbO） - 硼砂（Na₂B₄O₇）体系。

一般比例为PbO:Na₂B₄O₇ = 1:1到3:1之间。

再加入氧化铝和致色剂铬化合物。

例如，以100克原料总量计算，氧化铝粉末约80 - 90克，致色剂（如氧化铬）0.5 - 2克，助熔剂（氧化铅 - 硼砂混合）10 - 20克。

2. 原理。

- 助熔剂的作用是降低氧化铝的熔点。

氧化铝的熔点非常高（约2050°C），在加入助熔剂后，体系的熔点可以降低到1200 - 1300°C左右，这样就可以在相对较低的温度下进行晶体生长。

在这个过程中，原料在助熔剂的熔体中溶解，然后通过缓慢降温或其他方式，使溶质（氧化铝和铬离子等）以红宝石晶体的形式结晶出来。

三、焰熔法合成红宝石的配方及原理。

1. 配方。

- 原料主要是高纯度的氧化铝粉末和少量的铬酸铅（PbCrO₄）作为致色剂。

氧化铝粉末的纯度要求在99.9%以上。

致色剂的添加量约为1% - 1.5%。

2. 原理。

- 焰熔法是通过氢氧火焰来熔化原料。

氢氧火焰的温度可以达到2500 - 3000°C。

云南红宝石热处理研究进展
云南红宝石是世界上著名的宝石之一，其美丽的红色光彩使其成为珠宝、工艺品和装
饰品等行业的重要材料。

由于红宝石原石的产出较少且品质良好，因此对于红宝石的热处
理工艺研究具有重要意义。

本文将对云南红宝石热处理研究现状进行综述。

云南红宝石热处理是一种常见且有效的宝石加工方法。

通过在高温和高压条件下对红
宝石进行处理，能够改善宝石的颜色、透明度和纯度，提高其商业价值。

云南红宝石的热
处理主要有以下几种方法：炉石法、炉炻法、水烫法和化学处理法等。

炉石法是一种常见的云南红宝石热处理方法。

该方法通过将红宝石原石放置在特定的
炉石中，经过长时间的加热处理，使红宝石内部的杂质得以去除，颜色变得均匀且饱满。

炉石法的优点是操作简单、成本低廉，但是对于部分红宝石颜色的改善效果较差。

化学处理法是一种较为复杂的云南红宝石热处理方法。

该方法通过将红宝石原石放置
在特定的化学药品中进行加热处理，以改变红宝石的结构并进一步改善其颜色和透明度。

化学处理法的优点是对于红宝石的改善效果较好，但是由于化学药品的使用会对环境造成
污染，因此在实际应用中要注意控制化学药品的用量和处理方法。

云南红宝石热处理是一项重要的研究课题。

通过对云南红宝石的热处理工艺进行研究，能够进一步提高红宝石的商业价值，满足市场需求。

红宝石热处理过程中还存在一些问题，如对原石产生的热应力、处理过程对宝石的影响等，需要进一步的研究和探索。

希望通过
不断地研究和探索，能够进一步提高云南红宝石的热处理工艺，使其成为更加美丽和珍贵
的宝石。

珠宝知识287：珠宝考研考证篇（九十三）：水热法合成宝石方法简介水热法合成宝石方法是一种从溶液中结晶方法，合成宝石的原理主要是模仿自然界中的热液成矿作用的，首先我们先简单了解一下热液成矿的基本过程。

【热液成矿作用】地球的内部具有很高的温度，同时地球的深部也是含有水的，当地球深部的水受到一定的热源（例如岩浆、断裂活动等）温度升高形成热液，因此在温度和压力较高的环境中，水对于一些溶质的溶解度会大大的提升。

但是岩石是存在有裂隙的（例如断裂），热液可以沿着这些裂隙会向地表运移，随着温度和压力的下降，溶解度逐渐降低，溶质就会在合适的空间中沉淀下来形成晶体。

这就是热液矿床形成的大致过程，但是具体过程会更加复杂。

无论具体的成矿左右有多复杂，简单来讲，热液成矿过程可以总结为【在高温下溶解溶质，在低温下沉淀结晶】，水热法合成宝石同样是根据这样的原理合成宝石晶体的。

也正是由于合成过程中模拟了宝石在自然界中的生长环境，因此宝石的质量也相对较好，与天然宝石有着较为相似的鉴定特征。

【优点】1、能生长存在相变(如α石英等) 的材料；以石英为例，石英在不同的温度压力下会形成不同的晶体结构，从下面的相图中我们可以很清楚的看到，石英在较低的温度535℃时就会发生相变，因此在合成过程中是需要严格控制形成环境的，但是二氧化硅的熔点高达1700摄氏度以上，若采用熔体直接冷却结晶的方法是无法直接得到α-石英（水晶的晶体结构）的，而是优先形成其他晶体结构的石英（例如β-方石英或β-石英），最终通过相变的方式转化成为α-石英，在实验室的环境中快速的发生转化，必然会形成过大的内应力，不容易得到高质量的合成宝石。

但是水热法可以通过精确的控制温压条件，以得到目标宝石晶体。

2、可以生长在接近熔点时蒸汽压高的材料（例如ZnO）。

材料的蒸汽压高意味着材料在接近熔点时极容易发生挥发，若使用熔体直接冷却形成矿物晶体的方法会导致原料大量的挥发，在腐蚀设备的同时，也会造成不必要的浪费，但是水热法合成宝石是在高压釜内进行，属于一个较为封闭的环境；另外，水热法是利用【溶质在不同温度下溶解度的差异】进行合成宝石的，所使用的温度远低于材料的熔点，因此可以避免大量挥发的现象的发生。

珠宝知识290：珠宝考研考证篇（九十五）：找到“水波纹”了吗？没错，这就是水热法合成红蓝宝石的鉴定特征展开全文珠宝知识290：珠宝考研考证篇（九十五）：水热法合成红蓝宝石的发展与鉴定历史简介【国际发展】1、利用水热法合成刚玉类宝石是从研究Al2O3+H2O体系开始的；2、1943年，劳本盖耶和韦茨首次获得成功，随后欧文和奥斯本进一步完善了这一工作；3、20世纪50年代，美国、日本、前苏联、中国、法国、澳大利亚等国家先后从事过水热法合成红宝石晶体的实验研究；4、1976年，苏联科学家改进了水热法合成红宝石技术，生产出的红宝石与天然品极为相似，同时获得了商业性的生产；5、20世纪90年代，俄罗斯人员通过大量的实验完成了水热法合成红宝石的工艺技术；其中1991年，俄罗斯小批量商业生产水热法合成红宝石；1993年，俄罗斯西伯利亚科学院与泰国The Pinky Trading Company合资在曼谷设立了泰洛斯（TAIRAS）宝石有限公司，该公司主要进行水热法合成红宝石的生产，产品逐渐出现在国际市场上，是目前全球最重要的水热法合成红宝石的生产厂商；1995年，新西伯利亚产出了不同颜色（黄色、橘黄色、蓝绿色和蓝色）的合成蓝宝石6、1998年，澳大利亚Biron公司利用水热法成功合成红宝石及其他品类的刚玉类宝石下图为俄罗斯晶体生长实验室生产的各种颜色的水热合成红宝石和蓝宝石。

中间的蓝绿色蓝宝石(9.2×7.0 mm)重2.65 ct。

【国内发展】我们国家对水热法合成刚玉类的研究起步相对较晚，直到上世纪九十年代才开始，主要的研究单位是广西桂林的宝石研究所，大致的发展过程如下：1、1992年，我国开始研究水热法生长刚玉类宝石；2、1995年，广西宝石研究所进行了水热法合成刚玉晶体的研究和开发；3、1998年，桂林水热法合成红宝石正式生产，采用人工合成无色蓝宝石作为种晶，最终合成的尺寸为15×50×17mm，重量为克拉的的厚板状红宝石晶体；同年七月，经广西区科技厅组织的专家鉴定，认为广西宝石研究所承担的项目“工艺先进、稳定性好、填补了国内水热法合成红宝石的空白，合成出的红宝石超过了国际同类产品质量，在合成红宝石的质量上达到了国际领先水平”4、2000年，推出桃红色和浅黄色系列的蓝宝石品种【设备装置与生长过程】下图为Tairus公司用于生产合成蓝宝石的装置示意图，高60厘米、直径8厘米；该装置共包括十个部分，分别为(1)盖子；(2)推动螺母；(3)高压蒸汽的身体；(4)密封环；(5)黄金内衬；(6)合成蓝宝石种晶；(7)挡板；(8)合成无色刚玉粉料；(9) Ni/Cr 氧化物容器；(10)粉末状含氧缓冲液。

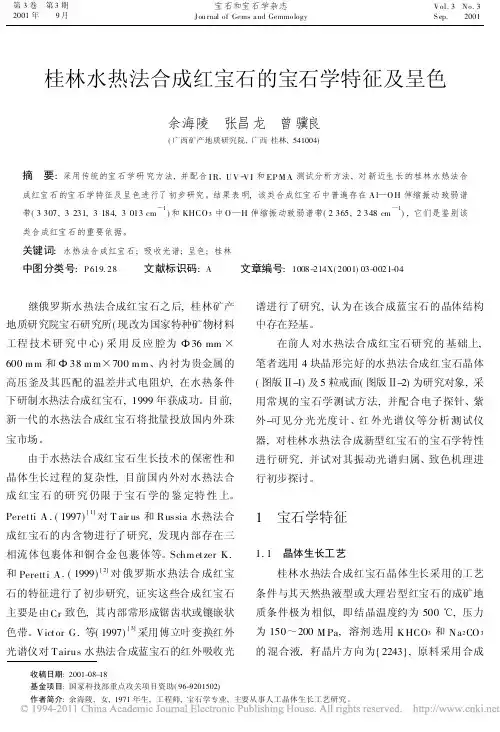

收稿日期:2001-08-18　基金项目:国家科技部重点攻关项目资助(96-9201502)　作者简介:余海陵,女,1971年生,工程师,宝石学专业,主要从事人工晶体生长工艺研究。

桂林水热法合成红宝石的宝石学特征及呈色余海陵　张昌龙　曾骥良(广西矿产地质研究院,广西桂林,541004)摘　要:采用传统的宝石学研究方法,并配合I R ,U V -V I 和EP M A 测试分析方法,对新近生长的桂林水热法合成红宝石的宝石学特征及呈色进行了初步研究。

结果表明,该类合成红宝石中普遍存在A l —O H 伸缩振动致弱谱带(3307,3231,3184,3013cm —1)和KHCO 3中O —H 伸缩振动致弱谱带(2365,2348cm —1),它们是鉴别该类合成红宝石的重要依据。

关键词:水热法合成红宝石;吸收光谱;呈色;桂林中图分类号:P 619.28 文献标识码:A 文章编号:1008-214X(2001)03-0021-04 继俄罗斯水热法合成红宝石之后,桂林矿产地质研究院宝石研究所(现改为国家特种矿物材料工程技术研究中心)采用反应腔为 36mm ×600m m 和 38m m ×700m m 、内衬为贵金属的高压釜及其匹配的温差井式电阻炉,在水热条件下研制水热法合成红宝石,1999年获成功。

目前,新一代的水热法合成红宝石将批量投放国内外珠宝市场。

由于水热法合成红宝石生长技术的保密性和晶体生长过程的复杂性,目前国内外对水热法合成红宝石的研究仍限于宝石学的鉴定特性上。

Peretti A.(1997)[1]对T air us 和Russia 水热法合成红宝石的内含物进行了研究,发现内部存在三相流体包裹体和铜合金包裹体等。

Schm etzer K.和Peretti A .(1999)[2]对俄罗斯水热法合成红宝石的特征进行了初步研究,证实这些合成红宝石主要是由Cr 致色,其内部常形成锯齿状或镶嵌状色带。

人造金红石的生产技术与发展前景1.融熔法：该方法是通过高温融熔红宝石原料，然后以适当的方法控制冷却过程，使得红宝石晶体在合理的时间内形成。

这种方法可以获得高质量的人造金红石，但需要高温炉和精密的温度控制设备。

2.水热法：这是一种常用的制备人造金红石的方法，主要通过在高压高温下将铝酸盐溶液与适量的氟化铝混合，再加入适量的氢氟酸进行溶解反应。

通过适当的降温，可以获得高质量的人造金红石。

3.仿生法：这种方法是利用天然金红石晶体的种子，通过在特定条件下培养和复制晶体。

通过控制培养环境和添加适量的化学物质，可以合成高质量的人造金红石晶体。

在人造金红石的生产过程中，还可以通过控制添加适量的杂质来改变其颜色。

例如，添加铬元素可以使金红石呈现深红色，添加铁元素可以制得红褐色的人造金红石。

人造金红石的发展前景非常广阔。

首先，人造金红石可以用于宝石饰品的制作。

由于其外观和物理性质与天然金红石非常相似，人造金红石可以成为一种低成本且高品质的替代品，满足了市场对金红石的需求。

其次，人造金红石还可以用于科研实验、光学仪器、激光器件等领域。

人造金红石因其优异的光学性能，被广泛应用于科学研究和光学技术研发领域。

此外，人造金红石还可以在电子领域中应用，例如红外传感器、振动仪器等。

值得一提的是，人造金红石的生产与发展对于环境保护也具有积极意义。

由于采矿和加工天然红宝石会对环境造成严重破坏，而人造金红石的生产过程对环境的影响较小，可以减少对自然资源的消耗。

综上所述，人造金红石的生产技术与发展前景十分广阔。

其独特的外观和物理性质，以及与天然金红石相近的性能，使其在宝石市场和科技应用领域具有巨大的潜力。

随着人们对宝石的需求不断增加，人造金红石有望在未来得到更广泛的应用。

水热法合成宝石模拟自然界热液成矿作用过程，水热法生长晶体宝石是在含水体系中由液相（溶液）转变为晶相的方式进行的。

自然界热液成矿是在一定的温度和压力下进行的，而且成矿溶液具有一定的浓度和PH值（矿化剂溶液的性质因生长宝石晶体的不同而不同）。

实验证明，只有在高压釜中才能满足宝石晶体模拟自然界生长的条件。

所以，水热法有别于其它宝石晶体生长的体系。

该法适用于常温常压下溶解度低而在高温高压下溶解度高的材料。

1．生产工艺根据晶体生长的运输方式，可分为三种生产工艺：（1）等温法等温法主要是利用溶解度差异来生长晶体，所用原料为亚稳相的物质，籽晶为稳定相的物质。

在高压釜内上下无温差，是该法特色。

该法的缺点是，无法生长出晶形完整的大晶体。

（2）摆动法摆动法的装置由两个不同温度的圆筒组成。

一筒盛培养液，另一筒放置籽晶。

定时摆动两个圆筒，以加速二筒之间的对流。

利用两筒间的温度差在高压环境下生长出晶体。

（3）温差法温差法是在立式高压釜内生长晶体的一种方法，多用于生长合成水晶、合成红宝石、合成祖母绿、合成海蓝宝石等。

晶体生长条件如下：a．矿质在矿化剂溶液中应具有一定的溶解度，并能形成所需的单一稳定晶相；b．矿质在适当的温差下能形成过饱和度而又不自发成核；c．晶体生长需要一定切型和规格的籽晶，并使原料的总表面积与籽晶总表面积之比值达到足够大；d．溶液密度的温度系数要足够大，以利晶体生长的溶液对流和溶质传输；e．高压釜容器要有抗高温腐蚀性能。

2．基本装置水热法的基本装置主要有高压釜、加热器、温度控制器和温度记录器等（图2-2）。

3．具体实例：水热法合成水晶（1）水热法合成水晶的原理一般情况下石英是不溶于水的化合物，但由于水在过热状态下所具有的特性，使得石英在一些特殊条件下可以被溶解。

在合成水晶时，必须加入一定量的的溶解度。

矿化剂，以改变溶剂的原始成分与性质，才能增加SiO2（2）水热法合成水晶的工艺水热法合成水晶的工艺流程可以分为以下四个阶段。

第三章水热法生长宝石晶体与鉴别☐一、水热法生长宝石晶体概述☐二、影响宝石晶体生长的因素☐三、水热法生长水晶、红宝石、祖母绿、海蓝宝石晶体☐四、水热法生长宝石晶体的鉴别一、水热法生长宝石晶体概述☐1、定义水热法也称热液法，是在密封的高压容器内，从水溶液中生长出晶体的方法，在一定程度上再现了地下热液矿床矿物结晶的过程。

☐2、原理是利用高温高压的水溶液使那些在大气条件下不溶或难溶的物质溶解，或反应生成该物质的溶解产物，通过控制高压釜内溶液的温差使产生对流以形成过饱和状态而析出生长晶体的方法。

3、水热法宝石晶体生长的分类☐（1）等温法等温法主要利用物质的溶解度差异来生产晶体。

所用原料为亚稳定相物质，籽晶为稳定相物质。

高压釜内上、下无温差，是这一方法的特色。

此法的缺点是无法生长出晶形完整的大晶体。

（2）摆动法摆动法的装置由A、B两个圆筒组成，其中A筒放置培养液，B筒放置籽晶，两筒间保持一定的温度差。

定时地摆动A、B两个圆筒以加速它们之间的对流，利用两筒之间的温差在高压环境下生长出晶体，此法也曾用于水晶的生长。

（3）温差法温差法是在立式高压釜内生产晶体，高压釜内部的对流挡板将釜腔分成上、下两部分，籽晶挂在生长区的培育架上，晶体在籽晶上逐步生长；对流挡板的下部为培养料区(也称溶解区)，溶解区内放人适量的高纯度原料和矿化剂。

加热，使高压釜的上、下部分形成一定的温差。

4、水热法宝石晶体生长所需的设备☐水热法宝石晶体生长所需的基本设备有：高压釜、炉子、热电偶、温度控制器和温度记录器。

高压釜☐高压釜为可承高温高压的钢制釜体。

一般可承受1100oC的温度和109Pa的压力，具有可靠的密封系统和防爆装置。

由于内部要装酸、碱性的强腐蚀性溶液，当温度和压力较高时，在高压釜内要装有耐腐蚀的贵金属内衬，如铂金或黄金内衬，以防与釜体材料发生反应。

也可利用在晶体生长过程中釜壁上自然形成的保护层来防止进一步的腐蚀和污染。

5、水热法生长宝石晶体的优缺点☐（1）优点a、能够生长存在相变(如a石英等)和在接近熔点时蒸汽压高的材料(如ZnO)或要分解的材料(如V02)。

红宝石的养殖方法红宝石（Rubellite）是一种珍稀且宝贵的红色宝石，其颜色可以从浅红色到深红色，有时候还会有红粉色的变化。

它是一种非常受欢迎的宝石，被广泛用于珠宝设计和收藏。

红宝石的养殖方法通过人工手段，模拟自然环境，促进红宝石的生长和发育。

以下是红宝石的养殖方法：1. 选择合适的基质和环境：红宝石主要生长在矽酸盐矿物中，因此选择合适的基质是至关重要的。

一般来说，石英或不透明的玻璃基质是比较常见的选择。

此外，还需要提供足够的光线、温度和湿度来模拟自然环境。

2. 准备种子：红宝石的种子通常是天然红宝石颗粒或碎片。

种子的选择应该是没有明显瑕疵和色彩细节的颗粒。

3. 水热法养殖：水热法是红宝石养殖中最常用的方法之一。

首先，在高温高压的环境下，将红宝石种子和适当的化学物质（如铝盐）溶解在溶液中。

然后，慢慢地降低温度和压力，让红宝石从溶液中结晶出来。

这个过程通常需要几个月或甚至几年的时间。

4. 熔融法养殖：熔融法是另一种常用的红宝石养殖方法。

在高温下，将红宝石种子和适当的原料（如铝氧化物、氧化镁）加入到特定的熔融剂中。

然后，通过控制温度和冷却速度，使红宝石从熔融液中结晶出来。

这个过程通常比水热法要快，但控制条件比较困难。

5. 后处理：在红宝石生长完成后，需要对它进行后处理。

这包括切割、磨削和打磨等工艺。

切割和磨削的工艺将决定红宝石的形状和大小，而打磨则可以赋予红宝石良好的光泽和亮度。

红宝石的养殖需要专业的设备和技术，同时对环境参数的控制也是非常重要的。

这些养殖方法可以帮助人们获得与天然红宝石相似的宝石产物，但是与天然红宝石相比，养殖红宝石往往具有更为一致的品质和颜色。

需要注意的是，红宝石的养殖并不意味着可以随意大规模生产高品质的红宝石，这需要时间和技术的积累。

此外，红宝石的养殖过程中也可能会出现一些意想不到的问题，如晶体成长不均匀、颜色变异等。

因此，红宝石的养殖需要经验丰富的专业人士来操作和管理。

总结起来，红宝石的养殖方法主要包括选择合适的基质和环境、准备种子、水热法和熔融法养殖以及后处理。

水热法生长红宝石技术陈振强;张昌龙;周卫宁;霍汉德;张海霞【期刊名称】《广西科学》【年(卷),期】2000(007)004【摘要】利用水热法合成出数粒块状红宝石晶体，其颜色为略带玫瑰的鲜红色，最大尺寸为50 mm×17 mm×15 mm。

籽晶切向以(2243)为主、以Cr2O3为致色主要化合物。

水热红宝石的晶体结构、化学成分及其它宝石学特点均同天然红宝石相似，但水热法合成红宝石Cr2O3含量明显偏低于天然红宝石，此外V2O5的含量也较低。

红宝石的水热生长试验在密封贵金属衬管中进行。

使用自行设计制造的反应腔尺寸为38 mm×700 mm的高压釜及温差井式电阻炉;釜内温度500℃～600℃，晶体生长区(低温区)与溶解区(高温区)的温差30℃～80℃;釜内压力1 500 atm～2 000 atm;釜内开孔档板使用贵金属，开孔率5％～25％。

介质溶液为钾钠的复杂碱性混合溶液，并掺入一定量的矿化离子（矿化剂）。

【总页数】3页(P286-288)【作者】陈振强;张昌龙;周卫宁;霍汉德;张海霞【作者单位】中国有色金属工业总公司矿产地质研究院桂林辅星路2号 541004;中国有色金属工业总公司矿产地质研究院桂林辅星路2号 541004;中国有色金属工业总公司矿产地质研究院桂林辅星路2号 541004;中国有色金属工业总公司矿产地质研究院桂林辅星路2号 541004;中国有色金属工业总公司矿产地质研究院桂林辅星路2号 541004【正文语种】中文【中图分类】O782【相关文献】1.桂林水热法合成红宝石的宝石学特征及呈色 [J], 余海陵;张昌龙;曾骥良2.影响水热法红宝石晶体质量的几个因素 [J], 张昌龙;周卫宁;霍汉德;张海霞;陈昌益;刘洪东3.桂林水热法合成红宝石晶体 [J], 张昌龙;余海陵;周卫宁;霍汉德;张海霞4.桂林水热法合成红宝石与其它红宝石内部特征的鉴别 [J], 王丽华;匡永红;吴静5.桂林水热法合成红宝石的鉴定特征 [J], 袁心强;韦新权;匡永红;;因版权原因，仅展示原文概要，查看原文内容请购买。

第19卷 第2期 桂林工学院学报 V ol.19N o.2 1999年4月 JOU RNA L OF GU ILIN IN ST ITU TE OF TECHNO LOGY A pr. 1999水热法合成红宝石的宝石学特征李隽波 张良钜(桂林工学院材料工程系 541004)摘 要 由曾骥良教授于1996年用水热法合成的红宝石晶体以六方双锥n{2243}单形最发育,其次为平行双面c{0001}和菱面体r{1011}。

合成红宝石的密度、折射率、双折射率特征与天然红宝石接近,微量元素种类和浓度影响合成红宝石的吸收光谱、荧光强弱、颜色和水头。

借助于晶体的生长纹、籽晶片、黑色文字状包裹体、针状、细纱网状、指纹状包裹体和氧化铝粉末等特征包裹体组合,可与天然红宝石、焰熔法及助熔剂法合成红宝石相区别。

关键词 水热法;红宝石;包裹体;桂林分类号 O782 2;P619 281;P585 1水热法合成红宝石于1991年由俄罗斯小批量商业生产。

1993年初,俄罗斯科学院西伯利亚分院与泰国The Pinky T rading Company组建了T AIRUS合资公司,并开始大批量生产水热法合成红宝石[1~2]。

目前的年产量约为200kg。

视重量大小和质量高低价格30~50美元/克拉不等。

我国水热法合成红宝石正处于试验阶段。

1994年起桂林矿产地质研究院晶体公司曾骥良教授等潜心研究水热法合成红宝石,经过反复试验研究,合成的红宝石颜色、水头(透明度)、净度等都达到宝石级并通过广西科委鉴定(1998年6月),目前正在进行工业实验。

由于水热法合成红宝石的实验条件是模拟天然热液矿床的成矿条件,因而用这种方法生产的红宝石其性质和包裹体特征都与天然红宝石极为相似。

因此,研究水热法合成红宝石的性质,掌握其鉴定特征并与天然红宝石、其它方法合成的红宝石相区别则显得极为重要。

1 结晶学特征水热法红宝石的晶形与天然红宝石相似,呈厚板状,最发育的单形是六方双锥面n {2243},其次为平行双面c{0001}和菱面体r{1011}。
