谈谈起重机械的系统接地的基本方式及其特点的一点认识

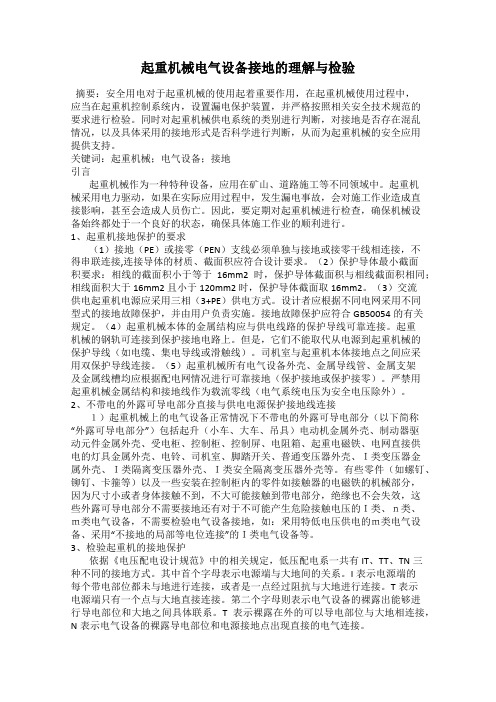

起重机械电气设备接地的理解与检验摘要：安全用电对于起重机械的使用起着重要作用，在起重机械使用过程中，应当在起重机控制系统内，设置漏电保护装置，并严格按照相关安全技术规范的要求进行检验。

同时对起重机械供电系统的类别进行判断，对接地是否存在混乱情况，以及具体采用的接地形式是否科学进行判断，从而为起重机械的安全应用提供支持。

关键词：起重机械；电气设备；接地引言起重机械作为一种特种设备，应用在矿山、道路施工等不同领域中。

起重机械采用电力驱动，如果在实际应用过程中，发生漏电事故，会对施工作业造成直接影响，甚至会造成人员伤亡。

因此，要定期对起重机械进行检查，确保机械设备始终都处于一个良好的状态，确保具体施工作业的顺利进行。

1、起重机接地保护的要求（1）接地（PE）或接零（PEN）支线必须单独与接地或接零干线相连接，不得串联连接,连接导体的材质、截面积应符合设计要求。

（2）保护导体最小截面积要求：相线的截面积小于等于16mm2时，保护导体截面积与相线截面积相同；相线面积大于16mm2且小于120mm2时，保护导体截面取16mm2。

（3）交流供电起重机电源应采用三相（3+PE）供电方式。

设计者应根据不同电网采用不同型式的接地故障保护，并由用户负责实施。

接地故障保护应符合GB50054的有关规定。

（4）起重机械本体的金属结构应与供电线路的保护导线可靠连接。

起重机械的钢轨可连接到保护接地电路上。

但是，它们不能取代从电源到起重机械的保护导线（如电缆、集电导线或滑触线）。

司机室与起重机本体接地点之间应采用双保护导线连接。

（5）起重机械所有电气设备外壳、金属导线管、金属支架及金属线槽均应根据配电网情况进行可靠接地（保护接地或保护接零）。

严禁用起重机械金属结构和接地线作为载流零线（电气系统电压为安全电压除外）。

2、不带电的外露可导电部分直接与供电电源保护接地线连接１）起重机械上的电气设备正常情况下不带电的外露可导电部分（以下简称“外露可导电部分”）包括起升（小车、大车、吊具）电动机金属外壳、制动器驱动元件金属外壳、受电柜、控制柜、控制屏、电阻箱、起重电磁铁、电网直接供电的灯具金属外壳、电铃、司机室、脚踏开关、普通变压器外壳、Ｉ类变压器金属外壳、Ｉ类隔离变压器外壳、Ｉ类安全隔离变压器外壳等。

谈谈起重机械的系统接地的基本方式及其特点的一点认识工程用电的低压配电系统一般分为TN、TT和IT，其中TN供电系统中又分为TN—S、TN—C和TN—C—S，国际电工委员会（IEC）对系统接地的文字符号的意义规定如下：第一个字母“T”或“I”中，“T”代表供电系统的一点或多点直接接地；“I”代表电源与大地隔离或电源的一点经高阻抗与大地连接；第二个字母“T”或“N”中，“T”代表设备的外露金属部分和其他能导电的金属均直接接地，“N”代表电气设备的外露金属接到电网提供的接地线，接地点通常就是中性点；第三和第四个字母中的“S”或“C”中，“S”代表中性线和保护地线完全分开，“C”代表中性线和保护地线合在一起。

通过上面的定义，我们对供电系统TN、TT、IT的概念就清晰了，对于TN 供电系统又分为TN—S（三相五线制系统），TN—C（三相四线制系统）及由三相四线制系统再分出的TN—C—S（三相四线半系统）需要说明一下，“三相五线制系统”是我国独有的名词称谓，IEC（国际电工委员会）标准中没有此说法，IEC将带电导体系统分类为：“带电导体指工作时通过电流的导体，相线（L线）和中性线（N线）是带电导体，保护接地线不是带电导体，带电导体系统按带电导体的相数和根数分类，在根数中都不计PE线。

IEC规定有如下几种带电导体系统：单相两线系统，单相三线系统，两相三线系统，三相三线系统和三相四线系统。

现在介绍下TN、TT和IT系统的的基本方式及其特点：（1）IT系统：IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳通过接地装置直接接地。

IT供电系统中，若设备外壳没有接地，在发生单相碰壳故障时，设备外壳带上了相电压，若此时人触摸外壳，经电网和大地之间的分布电容所构成的回路，就会有危及人身安全的电流流经人体，对人产生伤害。

为避免设备因漏电对人造成伤害，设备的金属外壳必须有接地保护措施，设备的金属外壳有了保护接地后，由于人体电阻远比接地装置的阻值大，在发生单相碰壳时，即使电气保护装置不能及时动作，此时大部分漏电电流被接地装置分流，流经人体的电流很小，从而对人身安全起了保护作用。

浅谈起重机械接地形式及其检验
起重机械接地形式及其检验，是指对起重机械的接地方式进行讨论，并对其进行检验与评估。

接地是指将起重机械与地面之间建立良好的电气连接，以确保操作人员的安全，并有效地排除起重机械的静电积聚和雷击等问题。

起重机械的接地形式有以下几种：
1. 金属接地：即将起重机械的金属部分直接与地面连接，通过金属导体的传导作用来实现接地。

这是最常见的接地形式，也是最基础的接地方式。

2. 集中接地：即将起重机械的接地点集中在一处，通过金属导体将起重机械的接地点连接至地面。

这种接地形式具有节省材料和减少维护工作等优点，但也存在接地电阻大和接地电位差大的问题。

起重机械接地形式的选择应根据实际情况进行，具体的接地方案也需要经过专业人员的设计和评估。

在选择接地形式时，需要考虑起重机械的种类、使用环境、地质条件等多种因素，以确保接地的有效性和安全性。

1. 接地电阻检验：通过测量接地系统的电阻值，来评估接地系统的良好性。

通常采用电阻测量仪进行测量，要求接地电阻值在一定范围内。

3. 接地导体的材质和截面检验：对接地导体的材质和截面进行检验，确保其符合要求，并能够满足起重机械的接地需求。

4. 接地系统的连通性检验：对接地系统的各个接地点进行检验，确保其能够有效地连通，避免出现接地失效的情况。

起重机械接地形式及其检验是非常重要的工作，对于起重机械的安全运行和操作人员的人身安全都具有重要意义。

只有通过合理的接地设计和有效的接地检验，才能确保起重机械在使用过程中的稳定性和安全性。

关于起重机械检验中接地问题的探讨摘要：起重机械是主要用于运输重型物品的大型机电设备，功率要求高，经常需要进行高压辅助作业。

起重机械的实际使用，由于大部分运动部件属于金属结构，长期暴露在环境中，如果出现电力负荷问题，必须安装接地保护系统，以保护人的生命，防止泄漏电流对环境造成损害因此，起重机械接地保护现场安装完毕后，需要及时进行检查检测，确保机械设备的安全。

关键词：起重机械检验；接地；问题引言起重机的接地保护是防止起重机使用人员因设备问题发生触电的重要保护之一，但同时也是检验人员现场检验相对薄弱的环节之一，接地系统中的错检、漏检，从而保障起重机设备符合系统接地的形式及安全技术的要求。

1起重机械金属结构和用电设备接地要求起重机械和电气设备金属结构的接地方式如下。

(1)起重机械进料系统进入起重机械后，首先连接起重机械铁路的金属结构。

(2)用螺钉、铰链连接机械提升路径的所有其他金属结构元件，如端头梁、踏板、支撑脚、下部横梁、导轨、配电柜支架、配电柜门等。

，用特殊电线连接到两侧的金属结构，形成等效的电气体，确保接地的连续性。

(3)移动车底盘与起重机械路径之间，采用移动专用接地导线连接。

(4)移动司机室，与起重机械体螺钉连接的司机室用双线接地。

(5)起重机械的所有电气设备，如机房、控制屏、配电柜、配电箱、控制台、操作员、变压器、电阻、限制器、电动机、制动、照明、噪声设备等。

外露的导电金属壳应分别用电线连接到最近的起重机路径、底盘或司机室骨架等异功率计上。

(6)电缆桥架之间，电缆桥架或电气管路与吊车管路之间用地线焊接或连接。

(7)照明变压器低压侧应接地一端。

(8)两个瓦楞纸板金属网接地。

2接地形式正确的判断现场接地形式是检验的根本。

现场接地形式可用线路检查和线路测量两种方法。

现场检验时常使用用线路检查的方式。

从起重机供电线路到起重机供电电源，从起重机供电电源再到车间总电源，最终到供电线路。

若线路清晰明确、连接可靠。

浅谈起重机械接地形式及其检验
起重机械是指用于起吊或搬运物品的机械设备，常见的起重机械有桥式起重机、门式起重机、塔式起重机等。

由于起重机械行驶区域多为露天场地，因此接地问题显得尤为重要。

起重机械的接地形式可以分为以下几种：
1.绝缘接地
绝缘接地是指起重机械的金属部件与地面之间通过绝缘材料隔离，使其与地面相互隔离。

这种方式适用于有高压、强电磁干扰等危险因素，需要保证人身安全和设备正常工作的场所。

2.低阻接地
低阻接地是指起重机械与地面之间建立低阻抗路径，通过地路绕行方式将接地电阻降低到一定范围内。

这种方式适用于以防止雷击和静电危害为主要目的的场所。

3.重合接地
重合接地是指起重机械与地面之间通过物理接触或电缆连接形成电气连通关系，使其与地面保持电性连通。

这种方式适用于工作环境复杂、交流阻抗差距大、且有较强电磁场干扰的场所。

1.接地电阻检验
接地电阻检验是指对起重机械的接地系统进行测量和检查，确认其接地电阻是否符合安全要求。

测试时采用万用表或接地电阻测试仪进行，一般要求接地电阻不得大于4欧姆。

2.带电检验
除此之外，还需要每隔一段时间进行定期检查，进行维护和保养。

检查项目包括接地系统的金属部件连接是否紧固，防护电缆是否完好，绝缘塞密封是否良好等等。

对起重机械的接地问题进行定期检查和维护，有助于保障起重机械的正常运行，避免安全事故的发生。

总之，对于起重机械的接地问题，需要根据实际情况选择合适的接地形式，并且定期检查和维护以保障设备的安全和正常运行。

浅谈起重机械接地形式及其检验起重机械是工程施工中常用的机械设备，它们的安全使用直接关系到工程的顺利进行和工作人员的安全。

而起重机械的接地形式及其检验是保证其安全使用的重要环节。

本文将从接地形式和检验两个方面对起重机械的安全使用进行详细阐述。

一、起重机械的接地形式1. 金属接地金属接地是指通过连接金属导体来将起重机械与大地连接起来，以达到保护人身和设备的安全目的。

金属接地主要有两种形式：一是直接接地，即通过导线将起重机械连接到大地；二是接地线接地，即在机械设备上设置接地线，通过接地线将设备连接到大地。

金属接地的优点是接地效果好，能够有效消除设备静电和雷击风险；缺点是安装复杂，需要定期维护和检查，以确保接地的效果和安全性。

2. 沿地接地沿地接地是指通过将地上水体或金属结构作为导体，将起重机械与大地连接起来。

通常是利用周围的自然条件来实现接地目的，比如将起重机械的金属结构埋入地下或者遇水或潮湿地面时，将其接地，以达到安全使用的目的。

沿地接地的优点是操作简单、成本低，适用范围广；但缺点是受自然条件限制，地形和地质不利于接地的场所使用效果较差。

3. 静电接地静电接地是指通过静电接地装置来将起重机械与大地连接起来，以减少静电对设备和人员的危害。

静电接地装置主要是在起重机械的有重要结构上设置静电接地点，通过导线将其连接到大地。

静电接地的优点是能有效消除起重机械静电，降低人员触电的风险；但缺点是需要专业人员来安装和维护，成本较高。

1. 定期检查接地设施定期检查起重机械的接地设施是保证其安全使用的重要环节。

检查内容主要包括：接地设施的完整性和连接情况，是否存在生锈腐蚀或损坏现象；接地线的接头是否牢固，导线是否损坏或老化；静电接地装置是否正常工作等。

测量接地电阻是检验接地效果的重要手段。

通过使用接地电阻测量仪，对起重机械的接地电阻进行定期测量，以确保其在规定的范围内，满足安全使用的要求。

一般来说，起重机械的接地电阻应该控制在规定的安全范围内，以确保接地效果良好。

浅谈起重机械接地形式及其检验起重机械接地形式主要有以下几种：直接接地、工作接地和保护接地。

接地的目的是为了保证人身安全和设备正常运行，通过接地，可以将机械的电流迅速导入地下，防止电流通过人体或设备造成危险。

直接接地是指将机械设备的金属结构和地面直接连接起来，这种接地形式最为简单直接，通常适用于地面比较湿润的场所。

直接接地的方式有两种：一种是通过直接埋设接地线和地下水位高度相接，这样可以充分利用地下水的导电性能；另一种是通过在接地线上增设接地电阻，使接地电阻的阻值能够满足要求。

工作接地是指将机械设备的金属结构与地面之间通过工作导线进行连接，工作导线一端连接机械设备金属结构，另一端通过导线连接到地下排水沟，将机械设备的电流导入地下。

这种接地形式适用于机械设备需要频繁移动的场所，如施工现场等。

保护接地是指在机械设备的金属结构和地面之间增设接地保护装置，以保护机械设备和人身安全。

接地保护装置通常包括接地电阻和过流保护器两部分。

接地电阻的作用是限制机械设备的接地电流，避免电流过大对设备造成损坏；过流保护器的作用是监测机械设备的接地电流，一旦电流超过设定值，保护器会自动切断电源，保证设备和人身安全。

在检验起重机械的接地形式时，需要注意以下几点：需要检查接地电阻的阻值是否符合要求，一般要求接地电阻小于4欧姆；需要检查接地导线的连接是否牢固，是否存在损坏或断裂的情况；还需要检查过流保护器的功能是否正常，是否能及时切断电源。

对于机械设备接地的检验，可以采用以下几种方法：可以使用接地电阻测量仪进行测量，将一个电极接在机械设备的金属结构上，另一个电极接在地下，通过测量电阻值来确定接地电阻是否符合要求；可以使用接地电流表进行测量，将电流表的夹子夹在接地导线上，通过测量电流值来确定接地电流是否超过设定值；还可以使用多功能测试仪等设备进行检验，通过测试仪的功能来检测接地电阻和接地电流是否正常。

起重机械的接地形式有直接接地、工作接地和保护接地三种，每种接地形式都有其适用的场景和特点。

浅谈起重机械接地形式及其检验作者：林树生来源：《科学导报·科学工程与电力》2019年第12期【摘要】随着社会的发展，生产规模的日益扩大，各种类型的起重机械在企业的应用也越来越广泛，起重机械大部分处在有电的作业环境，触电也是起重机械中常见的伤亡事故。

为了保障人员及设备的安全，接地保护是起重机械必不可少的一项电气保护措施。

正确、良好的接地对保护人身安全、保障电气设备正常运行起到十分重要的作用。

本文根据国家有关技术标准规范及现实工作中的实践经验，对起重机械的接地保护进行阐述说明，讨论在实际检验工作中该如何解决存在的问题，保障设备和人身安全。

【关键词】起重机械；接地系统；检验引言起重机械的安全直接关系到设备安全和人身安全，电气接地作为其中重要一环，在实际检验工作中却发现许多使用单位没有正确认识其重要性，没有对起重机械进行接地保护或接地保护方式错误，致使起重机械存在严重的安全隐患。

1起重机械接地保护的检验依据《起重机械安全规程》（GB6067-2010）第8.8.8条规定，对于保护接零系统，起重机的重复接地或防雷接地电阻不大于10Ω。

对于保护接地系统接地电阻不大于4Ω。

《起重机械定期检验规则》（TSG Q7015-2016）第C8.9.2.2条规定，（1）起重机采用TN接地系统时，PE线重复接地每一处的接地电阻不大于10Ω；（2）采用TT接地系统时，起重机设置漏电保护装置，电气设备的外露可导电部分（电源保护接地线）的接地电阻不大于4Ω；（3）采用IT接地系统时，起重机电气设备的外露可导电部分（电源保护接地线）的接地电阻不大于4Ω。

2起重机械接地保护的分类低压电力网的三类接地型式为TT系统、TN系统及IT系统。

前两类表示中性点直接接地的低压供电系统，在目前起重机械的工作环境中应用较为普遍，第三类是表示中性点不接地或通过高阻抗接地，适用于对供电持续性要求较高的场所。

TT系统：TT系统是电力中性点直接接地，通电设施裸露可导电部位也直接接地，每一台设备彼此独立一个接地设施，也可以若干设备共享一个接地设施。

起重机械接地系统分析摘要：起重机械是现代生活和x-,2k中的重要传送设备，其在带来便捷的同时，也存在一定的安全隐患，直接关系到设备本身及人身安全。

接地系统是起重机械电气系统的关键部分，如果对这部分管理不到位，极其容易造成安全事故。

文章分析了起重机械接地系统，指出起重机械接地系统保护的重要性及其存在的问题。

关键词：起重机械；接地系统；传送设备；逻辑接地系统；接地保护系统一、起重机械接地系统的重要性为了确保起重机械作业时的安全性、减少伤亡事故的出现，国家有相关的规定准则要求起重机机械要设计、安装接地系统，而且每年还要对接地系统的运行状况进行“年检”，若是发现接地系统存在不合理、有安全隐患问题，就必须要重新设计改装。

这样一来就可以减少因为接地系统出现问题而对起重机械产生破坏性影响或是出现安全事故，同时作为起重机械使用单位还要重视完善起重机械接地系统的使用管理制度，加强安全防患意识和责任意识，定期自觉进行质量技术监督部分申报年检。

二、起重机械接地系统分析2.1逻辑接地系统逻辑接地系统是针对起重机械的自动控制系统而言的，其主要目的是为了确保信号具有稳定的基准电位。

现代起重机机械设备的接地控制系统采用的是可编程控制器PLC或是微型的小电脑，这些控制系统的控制中心，也即是CPU，其运行速度和运行频率都相当高。

由于运行频率比较高，连接接地系统设备的线缆就会如天线的功能那样，既可以接收到外部射频干扰信号，又可以由外向内地辐射射频信号，从而对控制系统产生电磁干扰作用。

而同时起重机械接地系统的计算机控制系统的运行电压比较低，这就要求计算机场地内数据处理装置各单元之间的共模电压极小，为了实现这种共模电压极小的目的，就需要设置一个能在计算机运行频率之下的接地系统，而且要求这个接地系统质量高、阻抗低、电位稳定，而逻辑接地系统就是这样一种信号电位，能够稳定计算机的各处理装置，它与大地相连，能够专供信号返回，又不会有正常工作电流经过。
