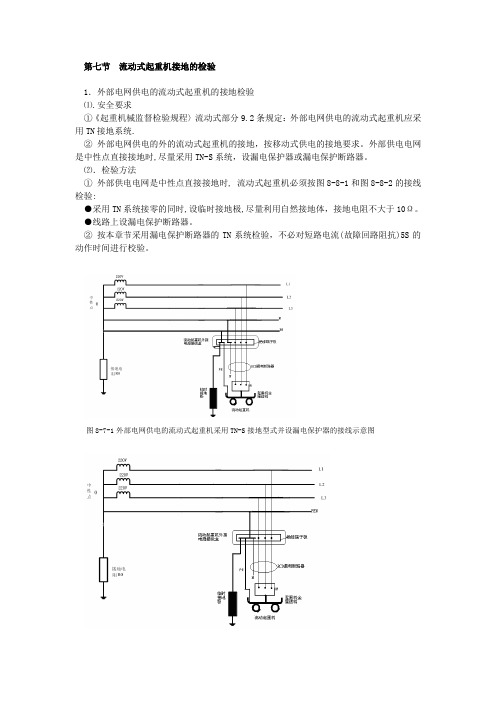

第七节流动式起重机接地的检验
1．外部电网供电的流动式起重机的接地检验
⑴.安全要求
①《起重机械监督检验规程〉流动式部分9.2条规定：外部电网供电的流动式起重机应采用TN接地系统.
②外部电网供电的外的流动式起重机的接地，按移动式供电的接地要求。
外部供电电网是中性点直接接地时,尽量采用TN-S系统，设漏电保护器或漏电保护断路器。
⑵．检验方法
①外部供电电网是中性点直接接地时, 流动式起重机必须按图8-8-1和图8-8-2的接线检验:
●采用TN系统接零的同时,设临时接地极,尽量利用自然接地体，接地电阻不大于10Ω。
●线路上设漏电保护断路器。
②按本章节采用漏电保护断路器的TN系统检验，不必对短路电流(故障回路阻抗)5S的动作时间进行校验。
图8-7-1外部电网供电的流动式起重机采用TN-S接地型式并设漏电保护器的接线示意图
图8-7-2 外部电网供电的流动式起重机采用TN-C-S接地型式并设漏电保护器的接线示意图
2．内燃机发电机供电系统的接地检验
不需要单相电源的可以按图8-7-3接线检验。
图8-7-3内燃机发电机供电系统(不引出单相电源时)的接地
需要单相电源的可以按图8-7-4接线检验。
图8-7-4内燃机发电机供电系统(引出单相电源时)的接地
3．当内燃机发电机电动机驱动的起重机，非在高压线下工作不可时，起重机的金属结构必须设置临时接地极，尽量利用自然接地体和其他人工接地装置，已建成的建筑物的接地装置，包括防雷和电气设备的接地装置，水面及大面积埋地金属等，总的接地电阻不大于1Ω。
建筑起重机械安全检查课件 (一)建筑起重机械是建筑工程中必不可少的机械设备，是完成建筑高空作业的主要工具，但是维护和操作它也存在一定的危险性，需要经过安全检查才能确保操作的安全性。
为此，下面我们就来讲一讲建筑起重机械安全检查课件：一、检查起重机械的外观状况首先，对起重机械进行全面的外观检查，检查起重机械的整体外貌是否有明显的裂纹、变形、腐蚀等情况，并且要检查所有连接件是否齐全并拧紧。
进一步检查起重机械的闸刹器是否灵活、磨损情况，并且检查液压油管是否松动或者破损。
另外，还需要检查各种安全防护装置是否完好，包括限位器、抱闸、反制装置等等。
二、检查起重机械的机械系统对起重机械的机械系统进行全面检查，主要是检查起重机械强弱电开关、行走电机、减速器、传动机构、齿轮和链条等机械系统的运行情况。
特别是对起重机械的电控设备进行检查，查看电器部件是否有松动，接线是否规范，电器设备是否具备超载保护等等。
三、检查起重机械的电器系统起重机械的电器系统同样需要进行全面检查，主要是检查电磁铁、保险丝、断路器、接线端子等电器元件是否存在损坏、烧坏等情况，以及对线路接地情况进行检查。
四、检查起重机械的工作条件对于建筑起重机械工作条件的检查是关键性的检查环节。
检查起重机械的使用操作人员是否有相关的操作资质证书，以及是否有足够的操作经验，是否按照规定的操作程序进行操作，车辆的工作环境是否能够保证机械设备的安全运行，如地面平整状况、堆积物等等。
总的来说，检查起重机械的工作条件是非常重要的，不仅仅是关乎到人员安全，也与环境安全有关。
一定要做到全面、细致、认真、严谨。
最后，建筑起重机械安全检查课件的制作和培训是非常必要的，可以帮助使用操作人员更好地认识和掌握起重机械的操作和维护要点，从而提高建筑起重机械的安全性和作业效率。
