二极管和三极管的识别方法

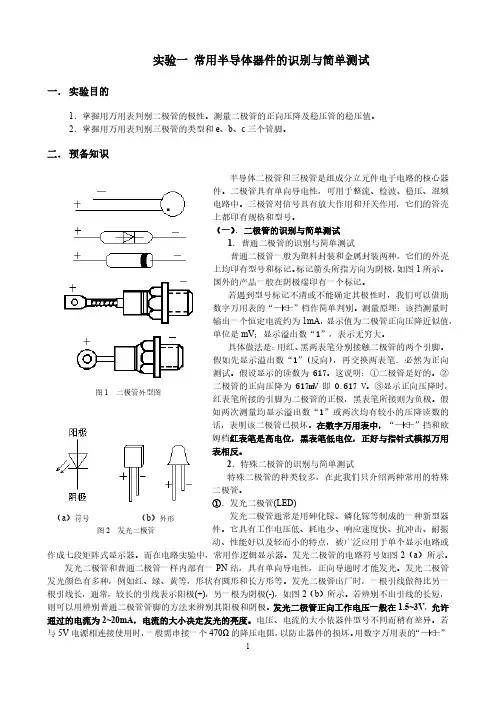

图1 二极管外型图 实验一 常用半导体器件的识别与简单测试一． 实验目的1．掌握用万用表判别二极管的极性。

测量二极管的正向压降及稳压管的稳压值。

2．掌握用万用表判别三极管的类型和e 、b 、c 三个管脚。

二． 预备知识半导体二极管和三极管是组成分立元件电子电路的核心器件。

二极管具有单向导电性，可用于整流、检波、稳压、混频电路中。

三极管对信号具有放大作用和开关作用，它们的管壳上都印有规格和型号。

（一）．二极管的识别与简单测试1．普通二极管的识别与简单测试普通二极管一般为塑料封装和金属封装两种，它们的外壳上均印有型号和标记。

标记箭头所指方向为阴极，如图1所示。

国外的产品一般在阴极端印有一个标记。

若遇到型号标记不清或不能确定其极性时，我们可以借助数字万用表的“”档作简单判别。

测量原理：该挡测量时输出一个恒定电流约为1mA ，显示值为二极管正向压降近似值，单位是mV ；显示溢出数“1”，表示无穷大。

具体做法是：用红、黑两表笔分别接触二极管的两个引脚。

假如先显示溢出数“1”(反向)，再交换两表笔．必然为正向测试。

假设显示的读数为617。

这说明：①二极管是好的。

②二极管的正向压降为617mV 即 O.617 V 。

③显示正向压降时，红表笔所接的引脚为二极管的正极，黑表笔所接则为负极。

假如两次测量均显示溢出数“1”或两次均有较小的压降读数的话，表明该二极管已损坏。

在数字万用表中，“”挡和欧姆档红表笔是高电位，黑表笔低电位，正好与指针式模拟万用表相反。

2．特殊二极管的识别与简单测试特殊二极管的种类较多，在此我们只介绍两种常用的特殊二极管。

①．发光二极管(LED)发光二极管通常是用砷化镓、磷化镓等制成的一种新型器件。

它具有工作电压低、耗电少、响应速度快、抗冲击、耐振动、性能好以及轻而小的特点，被广泛应用于单个显示电路或作成七段矩阵式显示器。

而在电路实验中，常用作逻辑显示器。

发光二极管的电路符号如图2（a ）所示。

三极管和二极管一、介绍三极管和二极管二极管是一种电子元件，它有两个电极，分别为阳极和阴极。

在正向电压下，电流可以流过二极管，而在反向电压下，电流将被阻止。

因此，二极管通常用于整流器、稳压器和信号检测等应用中。

三极管是另一种电子元件，它由三个区域组成：发射区、基区和集电区。

基区控制从发射区到集电区的电流。

当正向偏置时，三极管可以工作在放大器模式下；当反向偏置时，它可以工作在开关模式下。

三极管通常用于放大器、开关和振荡器等应用中。

二、二极管的类型1. 硅二极管硅二极管是最常见的类型之一。

它有一个PN结，并且具有高的热稳定性和低的漏电流。

2. 锗二极管锗二极管比硅二极管更早被发明，并且具有较低的噪声水平和较高的灵敏度。

但是，锗材料对温度变化非常敏感。

3. 高速二极管高速二极管具有非常短的恢复时间，可以快速地从导通到截止转换。

它们通常用于高频应用中。

4. 肖特基二极管肖特基二极管是一种非常快速的二极管，它具有低的反向电流和较小的开关时间。

它们通常用于高频应用中。

三、三极管的类型1. NPN三极管NPN三极管是最常见的类型之一。

在正向偏置时，电流从发射区流向集电区。

当基区被注入电流时，它将控制从发射区到集电区的电流。

2. PNP三极管PNP三极管与NPN三极管相似，但是在正向偏置时，电流从集电区流向发射区。

当基区被注入电流时，它将控制从集电区到发射区的电流。

3. 功率三极管功率三极管可以处理大量功率并能够承受高压和高温度。

它们通常用于放大器、开关和变换器等应用中。

4. 双极性晶体管（BJT）BJT是一种双向传输器件，可以作为放大器或开关使用。

它由两个PN 结组成，其中一个是NPN结，另一个是PNP结。

四、应用1. 二极管的应用（1）整流器：二极管可以将交流电转换为直流电。

（2）稳压器：二极管可以用作稳压器的关键元件。

（3）信号检测：二极管可以检测并放大无线电频率信号。

2. 三极管的应用（1）放大器：三极管可以放大电路中的信号。

二极管三极管区别一、根本区别二极管与三极管的根本区别在于：二极管有两个脚，三极管三个脚，三极管有电流放大作用（即，基极电流对集电极电流的控制作用。

）二极管没有放大作用，它具有单向导电的特性。

放大：是基极电流对集电极电流的控制作用，表现为：基极的电流变化，反映在集电极就是一个成比例（集电极电流=基极电流乘以三极管的放大倍数）的电流变化。

放大的实质是通过三极管的电流控制功能，从电源获取能量，将基极输入的模拟量放大输出在集电极负载上（电流的变化，在负载上又表现为电压的变化）。

所以，实际放大的是基极输入的模拟量。

二、工作原理的区别二极管是一种具有单向导电的二端器件，有电子二极管和晶体二极管之分，电子二极管现以很少见到，比较常见和常用的多是晶体二极管。

二极管的单向导电特性，几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常[1]广泛。

三极管的工作原理三极管是一种控制元件，主要用来控制电流的大小，以共发射极接法为例（信号从基极输入，从集电极输出，发射极接地），当基极电压UB有一个微小的变化时，基极电流IB也会随之有一小的变化，受基极电流IB的控制，集电极电流IC会有一个很大的变化，基极电流IB越大，集电极电流IC也越大，反之，基极电流越小，集电极电流也越小，即基极电流控制集电极电流的变化。

但是集电极电流的变化比基极电流的变化大得多，这就是三极管的放大作用。

IC 的变化量与IB变化量之比叫做三极管的放大倍数β（β=ΔIC/ΔIB, Δ表示变化量。

），三极管的放大倍数β一般在几十到几百倍。

三极管在放大信号时，首先要进入导通状态，即要先建立合适的静态工作点，也叫建立偏置 ,否则会放大失真。

二级管主要就是单向导电性，三极管主要是电压，电流的放大。

三、种类区别晶体管：最常用的有三极管和二极管两种。

三极管以符号BG（旧）或（T）表示，二极管以D表示。

电子行业电子元器件的识别方法引言在电子行业中，电子元器件是构建电子设备和电路系统的基本组成部分。

识别电子元器件的类型和规格对于电子行业从业者来说是至关重要的。

本文将介绍一些常见的电子元器件的识别方法，帮助读者更好地理解和应用。

1. 电子元器件的分类电子元器件可以分为两大类：被动元器件和主动元器件。

1.1 被动元器件被动元器件是指不具备放大信号功能的元器件，它们主要用于连接、支持和保护电路。

常见的被动元器件有电阻、电容、电感、电位器等。

识别被动元器件的方法如下：色条纹的环形组件表示。

读取颜色条纹，并使用电阻色码表将颜色对应到特定的阻值。

•电容的识别方法：电容通常由一个带有数值和单位的标记表示，例如10uF。

其中，u表示微法，F表示法拉。

也有一些电容上有颜色条纹，读取颜色条纹，并使用电容色码表将颜色对应到特定的电容值。

值和单位的标记表示，例如100mH。

其中，m 表示毫亨，H表示亨利。

•电位器的识别方法：电位器通常具有一个带有数值和单位的标记，例如10kΩ。

其中，k 表示千欧姆，Ω表示欧姆。

有些电位器还具有一个旋钮，通过旋转旋钮可以调节电位器的阻值。

1.2 主动元器件主动元器件是指具有放大信号功能的元器件，它们可以通过输入能量来产生输出信号。

常见的主动元器件有二极管、三极管、集成电路等。

识别主动元器件的方法如下：•二极管的识别方法：二极管通常具有一个带有标识的黑色矩形组件。

标识通常包含二极管的型号和制造商信息。

•三极管的识别方法：三极管通常具有一个带有标识的黑色矩形组件。

标识通常包含三极管的型号和制造商信息。

•集成电路的识别方法：集成电路通常具有一个带有标识的黑色矩形组件。

标识通常包含集成电路的型号和制造商信息。

2. 电子元器件的规格识别除了识别电子元器件的类型外，了解电子元器件的规格也非常重要。

以下是一些常见的电子元器件规格的识别方法：阻值和功率两个参数表示。

阻值是电阻的阻抗大小，单位为欧姆（Ω）。

三极管检波和二极管检波三极管检波和二极管检波都是无线电通信中用于检测调制在高频信号上的低频信号（即信息）的方法。

以下是这两种检波方式的区别：
1. 工作原理：三极管检波的工作原理是利用三极管的放大作用，将高频信号通过三极管放大后，再将其输出到负载上。

而二极管检波则是利用二极管的单向导电性，将高频信号通过二极管整流后，输出低频信号。

2. 输出信号：由于三极管具有放大作用，因此三极管检波的输出信号幅度较大，可以驱动较大的负载。

而二极管检波的输出信号幅度较小，通常需要经过放大器进行放大后才能驱动较大的负载。

3. 响应速度：由于三极管内部存在电荷移动，因此三极管检波的响应速度较慢，无法适应高速信号的检波。

而二极管检波的响应速度较快，可以适应高速信号的检波。

4. 适用场景：三极管检波适用于需要放大低频信号的场景，例如音频信号的放大。

而二极管检波适用于需要高速响应的场景，例如通信、雷达等。

综上所述，三极管检波和二极管检波各有其特点，具体选择哪种检波方式需要根据实际需求来决定。

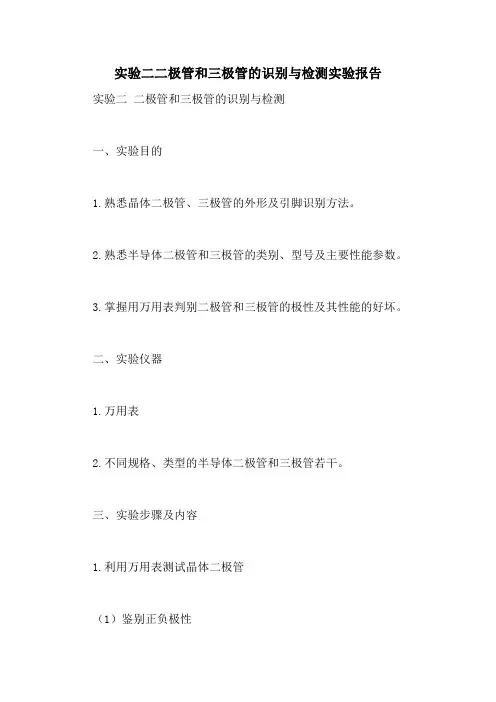

实验二二极管和三极管的识别与检测实验报告实验二二极管和三极管的识别与检测一、实验目的1.熟悉晶体二极管、三极管的外形及引脚识别方法。

2.熟悉半导体二极管和三极管的类别、型号及主要性能参数。

3.掌握用万用表判别二极管和三极管的极性及其性能的好坏。

二、实验仪器1.万用表2.不同规格、类型的半导体二极管和三极管若干。

三、实验步骤及内容1.利用万用表测试晶体二极管（1）鉴别正负极性万用表及其欧姆档的内部等效电路如图所示。

图中E为表内电源，r为等效内阻，I为被测回路中的实际电流。

由图可见，黑表笔接表内电源的正端，红表笔接表内电源的负端。

将万用表欧姆档的量程拨到R?100或R?1K档，并将两表笔分别接到二极管的两端如图所示，即红表笔接二极管的负极，而黑表笔接二极管的正极，则二极管处于正向偏置状态，因而呈现出低电阻，此时万用表指示的电阻通常小于几千欧。

反之，若将红表笔接二极管的正极，而黑表笔接二极管的负极，则二极管被反向偏置，此时万用表指示的电阻值将达几百千欧。

电阻小电阻大（2）测试性能将万用表的黑表笔接二极管正极，红表笔接二极管负极，可测得二极管的正向电阻，此电阻值一般在几千欧以下为好。

通常要求二极管的正向电阻愈小愈好。

将红表笔接二极管正极，黑表笔接二极管负极，可测出反向电阻。

一般要求二极管的反向电阻应大于二百千欧以上。

若反向电阻太小，则二极管失去单向导电作用。

如果正、反向电阻都为无穷大，表明管子已断路；反之，二者都为零，表明管子短路。

2.利用万用表测试小功率晶体三极管（1）判定基极和管子类型由于基极与发射极、基极与集电极之间，分别是两个PN结，而PN结的反向电阻值很大，正向电阻值很小，因此，可用万用表的R?100或R?1K档进行测试。

先将黑表笔接晶体管的某一极，然后将红表笔先后接其余两个极，若两次测得的电阻都很小，则黑表笔接的为NPN型管子基极，如图所示，若测得电阻都很大，则黑表笔所接的是PNP型管子的基极。

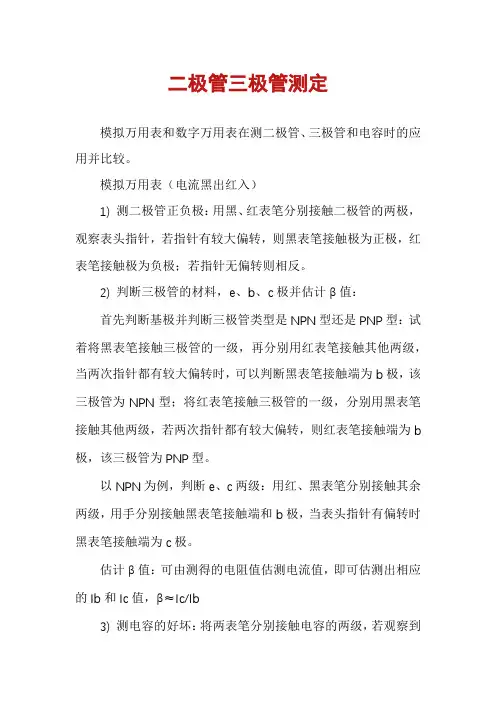

二极管三极管测定模拟万用表和数字万用表在测二极管、三极管和电容时的应用并比较。

模拟万用表（电流黑出红入）1) 测二极管正负极：用黑、红表笔分别接触二极管的两极，观察表头指针，若指针有较大偏转，则黑表笔接触极为正极，红表笔接触极为负极；若指针无偏转则相反。

2) 判断三极管的材料，e、b、c极并估计β值：首先判断基极并判断三极管类型是NPN型还是PNP型：试着将黑表笔接触三极管的一级，再分别用红表笔接触其他两级，当两次指针都有较大偏转时，可以判断黑表笔接触端为b极，该三极管为NPN型；将红表笔接触三极管的一级，分别用黑表笔接触其他两级，若两次指针都有较大偏转，则红表笔接触端为b 极，该三极管为PNP型。

以NPN为例，判断e、c两级：用红、黑表笔分别接触其余两级，用手分别接触黑表笔接触端和b极，当表头指针有偏转时黑表笔接触端为c极。

估计β值：可由测得的电阻值估测电流值，即可估测出相应的Ib和Ic值，β≈Ic/Ib3) 测电容的好坏：将两表笔分别接触电容的两级，若观察到指针偏转到一定角度又返回，则电容是好的，并可以由其偏转大小估测电容大小。

数字万用表：（红正黑负）1) 二极管：打到二极管的档上，用黑、红表笔接触两极，当发出声音时红表笔接触处为二极管的正极；2) 三极管：将三极管的管脚直接插到测三极管的孔处，若管脚接对，则可显示放大倍数；3) 测电容：将电容的两管脚插入相应的孔内可得到较精确的电容值。

晶体三极管电子电工资料20XX年-07-23 11:22:09 阅读84 评论0 字号：大中小订阅管特性频率的一半以下。

四、常用晶体三极管的外形识别①小功率晶体三极管外形电极识别:对于小功率晶体三极管来说,有金属外壳和塑料外壳封装两种,如图5-25 所示。

图5-25小功率晶体三极管电极识别②大功率晶体三极管外形电极识别:对于大功率晶体三极管,外形一般分为F型，G型两种,如图5-26(a) 所示。

F型管从外形上只能看到两个电极。

二、三极管的识别与检测实验报告实验目的：1.学习了解二、三极管的基本结构和特性。

2.学习使用测试仪器进行二、三极管的识别和检测。

3.掌握二、三极管的常见使用场景和应用。

实验器材：1.二、三极管样品2.万用表3.示波器4.直流电源5.手持式测试仪器（如二极管测试笔）实验步骤：1.准备工作：确保实验器材连接正确，电源接线正确并接通电源。

2.识别二极管：将二极管样品连接到万用表的测试端，选择二极管测试模式（通常为二极管符号），观察万用表的显示结果。

根据显示结果，判断二极管的正负极性（即阴极和阳极）。

3.检测二极管导通性：将二极管样品连接到万用表的测试端，选择导通测试模式，观察万用表的显示结果。

如果万用表显示有导通，表示二极管正常；如果显示断路或无导通，表示二极管损坏。

4.识别三极管：将三极管样品连接到万用表的测试端，选择三极管测试模式（通常为三极管符号），观察万用表的显示结果。

根据显示结果，判断三极管的发射极、基极和集电极。

5.检测三极管的放大功能：将三极管样品连接到直流电源、示波器和负载电阻，根据电路图连接电路。

调节直流电源的电压和示波器的触发条件，观察示波器的显示结果。

如果示波器显示有放大效果，表示三极管正常；如果显示无放大效果或其他异常波形，表示三极管损坏。

6.使用手持式测试仪器：如果有手持式二极管测试笔，可以使用该测试仪器进行二极管的简单检测。

根据测试笔的使用说明，将测试笔接触到二极管的两端，观察测试笔的指示灯或数字显示结果，判断二极管是否正常。

实验结论：1.通过实验，我们学习了二、三极管的基本结构和特性，并掌握了二、三极管的识别和检测方法。

2.通过测试仪器的使用，我们可以准确判断二、三极管的极性、导通性和放大功能，以判断其是否正常工作。

3.二、三极管作为常见的电子元件，广泛应用于电子电路中的放大、开关、调节等功能。

了解二、三极管的特性和应用场景，对我们理解电子电路的工作原理和故障排查具有重要意义。

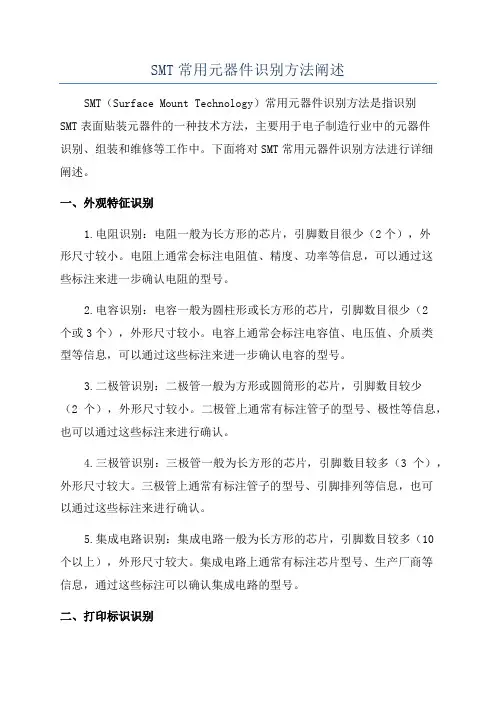

SMT常用元器件识别方法阐述SMT（Surface Mount Technology）常用元器件识别方法是指识别SMT表面贴装元器件的一种技术方法，主要用于电子制造行业中的元器件识别、组装和维修等工作中。

下面将对SMT常用元器件识别方法进行详细阐述。

一、外观特征识别1.电阻识别：电阻一般为长方形的芯片，引脚数目很少（2个），外形尺寸较小。

电阻上通常会标注电阻值、精度、功率等信息，可以通过这些标注来进一步确认电阻的型号。

2.电容识别：电容一般为圆柱形或长方形的芯片，引脚数目很少（2个或3个），外形尺寸较小。

电容上通常会标注电容值、电压值、介质类型等信息，可以通过这些标注来进一步确认电容的型号。

3.二极管识别：二极管一般为方形或圆筒形的芯片，引脚数目较少（2个），外形尺寸较小。

二极管上通常有标注管子的型号、极性等信息，也可以通过这些标注来进行确认。

4.三极管识别：三极管一般为长方形的芯片，引脚数目较多（3个），外形尺寸较大。

三极管上通常有标注管子的型号、引脚排列等信息，也可以通过这些标注来进行确认。

5.集成电路识别：集成电路一般为长方形的芯片，引脚数目较多（10个以上），外形尺寸较大。

集成电路上通常有标注芯片型号、生产厂商等信息，通过这些标注可以确认集成电路的型号。

二、打印标识识别除了外观特征识别，还可以通过打印标识来识别SMT元器件。

2.印刷标识：一些SMT元器件在外表面印有字母、数字、图案等标识，通过这些印刷标识可以获取元器件的相关信息。

三、使用测试仪器识别在一些情况下，仅凭外观特征和打印标识无法准确识别SMT元器件，这时可以借助一些测试仪器来辅助识别。

1.万用表：通过万用表可以测量元器件的电阻、电容、二极管等性能指标，从而初步判断其类型。

总结：SMT常用元器件的识别方法主要包括外观特征识别、打印标识识别和使用测试仪器识别。

通过对元器件的外观特征、打印标识、电性能等信息的观察和测试，可以准确识别SMT常用元器件的类型和型号。

万用表判断二极管和三极管1、普通二极管借助万用表的欧姆挡作简单判别。

万用表正端（+）红表笔接表内电池的负极，而负端（-）黑表笔接表内电池的正极。

根据PN结正向导通电阻值小、反向截止电阻值大的原理来简单确定二极管好坏和极性。

具体做法是：用万用表欧姆挡置“R×100”或“R×1k”处，将红、黑两表笔接触二极管两端，表头有一指示；将红、黑表笔反过来再一次接触二极管两端，表头又将有一指示。

若两次指示的阻值相差很大，说明该二极管单向导电性好，并且阻值大（几百千欧以上）的那次红笔所接的为二极管阳极；若两次指示的阻值相差很小，说明该二极管已失去单向导电性；若两次指示的阻值均很大，说明该二极管已经开路。

2、发光二极管（LED）发光二极管通常是用砷化镓、磷化镓等制成的一种新型器件。

它具有工作电压低、耗电少、响应速度快、抗冲击、耐振动、性能好以及轻而小的特点。

发光二极管和普通二极管一样具有单向导电性，正向导通时才能发光。

发光二极管发光颜色有多种例如红、绿、黄等，形状有圆形和长方形等。

发光二极管在出厂时，一根引线做得比另一根引线长，通常，较长的引线表示阳极（+），另一根为阴极（-）。

发光二极管正向电压范围一般为1.5~3V，允许通过的电流的范围为2~20mA。

电流的大小决定发光的亮度。

电压、电流的大小依器件型号不同而稍有差异。

若与TTL组件相连使用时，一般需串接一个470Ω的降压电阻，以防止器件的损坏。

发光二极管的测量方法与普通二极管相同。

3、晶体管（1）先判断基极和晶体管类型将万用表欧姆挡置“R×100”或“R×1k”处，先假设晶体管某极为基极，并将黑表笔接在假设的基极上，再将红表笔先后接到其余两个电极上，如果两次测得电阻值都很大（或者都很小），约为几千欧至十几千欧（或约为几百欧至几千欧），而对换表笔后测得的两个电阻值都很小（或很大），则可确定假设基极是正确。

如果两次得到电阻值是一大一小，则可肯定原假设的基极是错误的，这时就必须重新假设另一电极为基极，再重复上述的测试。

6.3 二极管和三极管的判别和选用一．半导体二极管极性的判别和选用（1）半导体二极管极性的判别一般情况下，二极管有色环的一端为负极，另一端为正极。

根据二极管正向导通时导通电阻小，反向截止时截止电阻大的特点，可用万用表来判别其极性。

将万用表拨到欧姆档（一般用R×100或R×1K档），用万用表的表笔分别接二极管的两个电极，测出一个电阻，然后将两表笔对换，再测出一个阻值，则阻值小的那一次黑表笔所接一端为二极管的正极，另一端即为负极。

若两次测得阻值都很小，则说明管子内部短路，若两次测得的阻值都很大，则说明管子内部断路。

（2）半导体二极管的选用选用二极管时，既要考虑正向电压，又要考虑反向饱和电流和最大反向电压，选用检波二极管时，要求工作频率高，正向电阻小，特性曲线要好，以保证线性失真要小。

在脉冲电路中，具有负阻特性的器件已得到广泛的应用。

一般半导体二极管具有正电阻特性，即当加在电阻两端的电压增加时，流过二极管中的电流也会增大。

而负阻器件在其特性曲线的一定区域具有负阻特性，即当加到器件两端的电压升高时，流过器件的电流反而会减小，其电压变化量与电流变化量之比为负值。

该器件主要有单结晶体管等。

二．半导体三极管的判断和选用（1）半导体三极管管脚和质量的判断（a）根据管脚排列和色点识别对于等腰直角三角形排列，直角顶点是基极，靠近管帽边沿的电极为发射极，另外一个电极是集电极。

有些管子的管脚排列成直线，但距离不相等，孤立的电极为集电极，中间的为基极，另一个为发射极。

对半圆形塑封晶体三极管，让球面向上，管脚朝自己，则从左到右依次是集电极，基极和发射极。

（b）用万用表判别用万用表判别管脚的基本原理是：三极管由两个PN结构成，对于NPN型三极管，其基极是两个PN结的公共正极，对于PNP型三极管，其基极是两个PN结的公共负极。

而根据当加在三极管的BE结电压为正，BC结电压为负，三极管工作在放大状态，此时三极管的穿透电流较大，rBE较小的特点，可以测出三极管的发射极和集电极。

实验二二极管和三极管的特性与识别学号：012301224143 姓名：余忠卿实验目的1.熟悉二极管及三极管2.了解二极管及三极管的特性及作用3.学会判断二极管及三级管的极性一、实验内容1.认识二极管及三级管2.判断二极管的极性及三极管的EBC极3.掌握二极管及三级管的特性及作用二、实验报告1.二极管及三级管的极性判别晶体二极管的正、负极可按下列方法来判别：1．看外壳上的符号标记：通常在二极管的外壳上标有二极管的符号。

标有三角形箭头的一端为正极，另一端为负极。

2．看外壳上标记的色点：在点接触二极管的外壳上，通常标有色点（白色或红色）。

除少数二极管（如2AP9、2AP10等）外，一般标记色点的这端为正极。

3．透过玻璃看触针：对于点接触型玻璃外壳二极管，如果标记已磨掉，则可将外壳上的漆层（黑色或白色）轻轻刮掉一点，透过玻璃看那头是金属触针，那头是N型锗片。

有金属触针的那头就是正极。

4．用万用表R*100或R*1K档，任意测量二极管的两根引线，如果量出的电阻只有几百欧姆（正向电阻），则黑表笔（既万用表内电池正极）所接引线为正极，红表笔（既万用表内电源负极）所接引线为负极。

（见图5）（1）如果测得的二次结果，阻值均很小，接近零欧姆时，说明被出二极管内部PN 结击穿或已短路；反之如二次阻值均极大（接近），则说明该二极管内部已断路，这两种情况都属于二极管已损坏，不能使用。

（2）如果不知道该被测二极管是硅管还是锗管，这时再借助于一节干电地，就可以很快地加以判断。

方法是在干电池（1.5V ）的一端串一个电阻（约lk ），同时按极性与二极管相接，使二极管正向导通，这时用万用表测量二极管两端的管压降，如为0.6～0.8 V 即为硅管，如为0.2～0.4 V 即为锗管。

具体方法如表3-2表3-2 二极管简易测试方法5． 用电池和喇叭来判别二极管的正、负极：如图6所示。

将一节电池和一个喇叭（或耳机）与被测二极管构成串联电路。

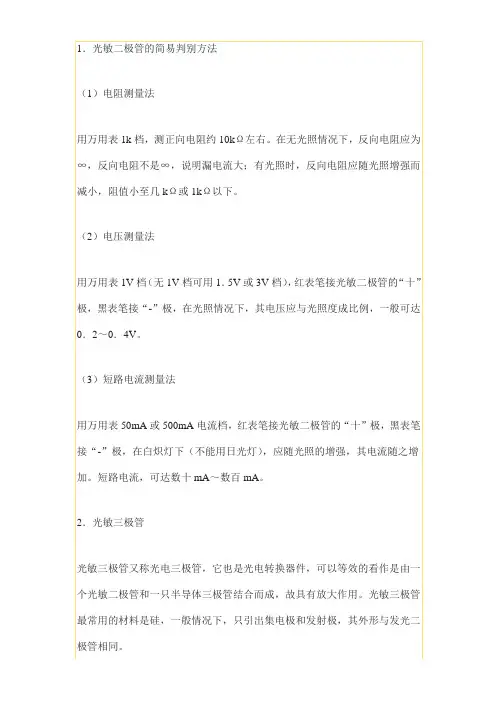

光敏二极管‎和光敏三极‎管简介及应‎用光敏二极管‎和光敏三极‎管是光电转‎换半导体器‎件，与光敏电阻‎器相比具有‎灵敏度高、高频性能好‎，可靠性好、体积小、使用方便等‎优。

一、光敏二极管‎1．结构特点与‎符号光敏二极管‎和普通二极‎管相比虽然‎都属于单向‎导电的非线‎性半导体器‎件，但在结构上‎有其特殊的‎地方。

光敏二极管‎在电路中的‎符号如图Z‎0129 所示。

光敏二极管‎使用时要反‎向接入电路‎中，即正极接电‎源负极，负极接电源‎正极。

2．光电转换原‎理根据PN结‎反向特性可‎知，在一定反向‎电压范围内‎，反向电流很‎小且处于饱‎和状态。

此时，如果无光照‎射PN结，则因本征激‎发产生的电‎子-空穴对数量‎有限，反向饱和电‎流保持不变‎，在光敏二极‎管中称为暗‎电流。

当有光照射‎P N结时，结内将产生‎附加的大量‎电子空穴对‎（称之为光生‎载流子），使流过PN‎结的电流随‎着光照强度‎的增加而剧‎增，此时的反向‎电流称为光‎电流。

不同波长的‎光（兰光、红光、红外光）在光敏二极‎管的不同区‎域被吸收形‎成光电流。

被表面P型‎扩散层所吸‎收的主要是‎波长较短的‎兰光，在这一区域‎，因光照产生‎的光生载流‎子（电子），一旦漂移到‎耗尽层界面‎，就会在结电‎场作用下，被拉向N区‎，形成部分光‎电流；彼长较长的‎红光，将透过P型‎层在耗尽层‎激发出电子‎一空穴对，这些新生的‎电子和空穴‎载流子也会‎在结电场作‎用下，分别到达N‎区和P 区，形成光电流‎。

波长更长的‎红外光，将透过P型‎层和耗尽层‎，直接被N区‎吸收。

在N区内因‎光照产生的‎光生载流子‎（空穴）一旦漂移到‎耗尽区界面‎，就会在结电‎场作用下被‎拉向P区，形成光电流‎。

因此，光照射时，流过PN结‎的光电流应‎是三部分光‎电流之和。

二、光敏三极管‎光敏三极管‎和普通三极‎管的结构相‎类似。

不同之处是‎光敏三极管‎必须有一个‎对光敏感的‎P N结作为‎感光面，一般用集电‎结作为受光‎结，因此，光敏二极管‎实质上是一‎种相当于在‎基极和集电‎极之间接有‎光敏二极管‎的普通二极‎管。
