第六章综合布线+水平子系统的设计和安装技术

从零开始学布线：配线（水平）子系统设计配线子系统是综合布线系统的一部分，从工作区的信息插座延伸到楼层配线间管理子系统。

配线子系统由与工作区信息插座相连的水平布线电缆或光缆等组成，配线子系统线缆沿楼层平面的地板或房间吊顶布线。

1配线子系统设计要求配线子系统的设计要求如下：1）配线子系统是用于每层配线电缆的统称。

2）配线子系统应考虑下列问题：□根据工程提出近和远的终端设备要求。

口每层需要安装的信息插座数量及其位置。

口终端将来可能产生移动、修改和重新安排的详细情况。

3）配线子系统宜采用4对对绞电缆。

配线子系统在有高速率应用的场合，宜采用光缆。

配线子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成电话、数据、电视系统并进行管理。

4）配线系统宜选用普通型铜芯对绞电缆。

5）综合布线系统的信息插座宜按下列原则选用：地面线槽方式就是将长方形的线槽打在地面垫层中，每隔4~8m 拉一个过线盒或出线盒（在支路上出线盒起分线盒的作用），直到信息出口的出线盒。

线槽有两种规格：70 型外形尺寸70mni*25nini,有效截面积1470mm2,占空比取30%,可穿24根线（3、5类混用）；50型外形尺寸50mm*25mm,有效截面积960mm2,可穿插15根线。

分线盒与过线盒均由两槽或三槽分线盒拼接。

地面线槽方式有如下优点：1）用地面线槽方式，信息出口离弱电井的距离不限。

地面线槽每4~8m接一个分线盒或出线盒，布线时拉线非常容易，因此距离不限。

强、弱电可以同路由。

强、弱电可以走同路由相邻的地面线槽，而且可接到同一线盒内的各自插座。

当然地面线槽必须接地屏蔽，产品质量也要过关。

2）适用于大开间或需打隔断的场合。

如交易大厅面积大，计算机离墙较远，用较长的线接墙上的网络出口及电源插座，显然是不合适的。

这时在地面线槽的附近留一个出线盒，联网及取电都解决了。

又如一个楼层要出售，需视办公家具确定房间的大小与位置来打隔断，这时离办公家具搬入和住人的时间已经比较近了，为了不影响工，使用地面线槽方式是最好的方法。

综合布线原理综合布线是指将建筑物内的各种通信线路（如电话线、计算机网络线、电视线等）集中引入到一个指定的位置，并通过统一的接口进行管理和维护的技术。

它是现代建筑物信息通信网络的基础设施，也是实现智能化、信息化管理的重要手段。

综合布线的原理涉及到多方面的知识，下面我们将从几个方面对综合布线原理进行详细介绍。

首先，综合布线的原理包括布线结构和布线系统两个方面。

布线结构是指建筑物内部的线缆布置结构，主要包括水平布线和垂直布线。

水平布线是指从主线架引入到各个用户工作区的线缆系统，而垂直布线则是指连接不同楼层之间的线缆系统。

布线系统则是指将各种不同功能的线缆集中引入到一个指定位置，并通过配线架进行管理和连接的系统。

布线系统的设计需要考虑到建筑物的结构、功能分区、安全要求等因素，因此在设计时需要进行全面的规划和布局。

其次，综合布线的原理还涉及到线缆的选材和敷设。

线缆的选材需要根据不同的通信需求和环境条件进行选择，常见的线缆包括双绞线、同轴电缆、光纤等。

而线缆的敷设则需要考虑到线路的走向、长度、弯曲半径、防火要求等因素，以保证线缆的传输性能和安全性。

另外，综合布线的原理还包括配线架的设计和安装。

配线架是综合布线系统中的核心设备，它用于连接和管理各种线缆，实现不同设备之间的通信和数据传输。

配线架的设计需要考虑到线缆的数量、接口类型、管理方式等因素，而安装则需要遵循相关的标准和规范，以确保配线架的稳定性和可靠性。

最后，综合布线的原理还包括相关的测试和维护技术。

在布线系统建成后，需要进行相关的测试和调试工作，以验证线缆的传输性能和连接质量。

同时，还需要定期对布线系统进行检查和维护，以确保系统的正常运行和安全使用。

综合布线作为现代建筑物信息通信网络的基础设施，对于提高建筑物的智能化管理和信息化水平具有重要意义。

因此，了解综合布线的原理对于信息通信领域的相关人员来说是非常重要的。

希望本文对您有所帮助，谢谢阅读。

《综合布线》课程标准学时数：72学时课程性质：专业课适用专业：计算机应用技术一、本课程的性质、地位、作用以及与其它相关课程内容的联系网络综合布线是网络工程技术人员、网络组建及管理人员必备的课程。

本课程的主要任务是使学生学会网络组建过程中布线方法和网线的测试，培养实际动手能力，提高分析及解决网络布线过程中遇到的各种问题。

课程系统完整地介绍了网络综合布线系统的基本概念、综合布线子系统间的关系及其设计指标和设计等级；同时系统介绍水平、干线子系统的拓扑结构和布线方案，设备间、配线间设置原则；建筑群布线方案，管理线缆及配线架标记方法，设备间、配线间的供配电和电气保护措施，以及综合布线拓扑结构的应用系统可靠性设计；其次讨论了敷设线缆的方法和安装连接件工艺；常用线缆及相关连接件的种类、传输特性及性能指标。

最后介绍电缆测试仪、光缆测试仪的性能和操作方法及其测试综合布线的步骤。

二、本课程的教学目标本课程通过比较系统、概括性地讲授综合布线中的一些基本概念、基础知识与应用技术，并配合必要的实践教学，使学生能够达到以下教学目标：1、了解计算机网络互联设备与常用的传输介质2、掌握网络综合布线系统结构与系统设计3、掌握网络工程施实用技术4、了解无线网络技术与应用5、掌握网络测试原理与应用常用工具软件管理网络。

三、教学内容和基本要求以及教学重点、难点第一章综合布线概论（教学内容）：1、工作区设计规范2、工作区连接件3、水平子系统设计规范4、水平子系统存线结构、距离、类型及方法5、水平子系统的设计步骤6、干线子系统设计规范7、干线子系统的线缆配置及路由8、设备间设计规范9、设备间及配线间设计方法10、管理区设计规范Ik管理区设计步骤12、建筑群干线子系统设计规范13、建筑群干线子系统布线方法（教学要求）：1、掌握综合布线系统的定义2、掌握综合布线系统标准3、了解综合布线系统的设计等级4、掌握综合布线系统的发展趋势5、掌握综合布线工程设计结构、指标（重难点）：重点：1、综合布线系统的概念2、综合布线系统的设计要点3、综合布线系统的标准难点：1、“合布线系统的设计等级2、综合布线系统的发展趋势第二章综合布线工程设计原理（教学内容）：1、工作区设计规范2、工作区连接件3、水平子系统设计规范4、水平子系统存线结构、距离、类型及方法5、水平子系统的设计步骤6、干线子系统设计规范7、干线子系统的线缆配置及路由8、设备间设计规范9、设备间及配线间设计方法10、管理区设计规范Ik管理区设计步骤12、建筑群干线子系统设计规范13、建筑群干线子系统布线方法（教学要求）：1、了解各子系统的设计规范2、掌握工作区连接件的设计方法3、掌握水平子系统的设计步骤4、掌握干线子系统的设计步骤5、掌握设备间及配线间设计方法6、掌握管理区设计步骤7、掌握建筑群干线子系统布线方法（重难点）：重点：11土作区连接件的设计方法2、水平子系统的设计步骤3、干线子系统的设计步骤难点：1、设备间及配线间设计方法2、管理区设计步骤3、建筑群干线子系统布线方法第三章线槽规格和品种以及线缆的敷设（教学内容）：1、金属槽和塑料槽2、金属管和塑料管3、桥架4、槽、、管的线缆敷设（教学要求）：1、了解金属槽管的品种2、了解塑料槽管的品种3、掌握槽管的线缆敷设（重难点）：重点：1、,谪、管的敷设2、对槽、管品种的认识难点：1、桥架的工作原理2、槽、管的规格认识第四章网络工程施工实用技术（教学内容）1、网络工程布线施工技术要点2、信息模块的压接技术3、双绞线与RJ—45头的连接技术4、布线技术（教学要求）1、掌握网络工程布线施工技术要点2、掌握信息模块、双绞线、RJ-45水晶头的连接3、掌握常用的布线技术（重难点）：重点：言息模块、双绞线、RJ-45水晶头的连接2、常用的布线技术难点：1、网络工程布线施工技术要点2、常用布线技术的工作原理第五章无线网络（教学内容）1、无线网络的概念与特点2、微波扩频通信技术3、无线网络连接方式4、无线分组交换网5、无线网络的现状与发展（教学要求）1、了解无线网络的概念与特点2、掌握无线网络的协议3、掌握无线网卡的组成与工作原理4、掌握微波扩频技术5、了解无线网络的连接与交换技术（重难点）：重点：1、无线网络的协议2、微波扩频技术难点：1、无线网卡的组成与工作原理2、微波扩频技术的工作原理与应用第六章测试与测试有关的技术（教学内容）1、测试概述2、电缆的测试3、网络听证与故障诊断4、测试仪的种类与技术指标5、双绞线测试错误的解决方法6、工程的结尾工作（教学要求）1、掌握传输介质的有关标准2、掌握电缆的测试3、掌握测试仪的种类与技术指标4、了解双绞线测试错误的解决方法（重难点）：重点：1、电缆的测试2、双绞线测试错误的解决方法难点：1、传输介质的测试标准2、测试仪的种类与技术标准第七章网络工程的验收与鉴定（教学内容）1、现场验收2、文档与系统测试验收3、鉴定会材料样例4、鉴定会后资料归档（教学要求）1、了解现场验收2、掌握文档与系统测试验收3、掌握鉴定会材料的应用（重难点）：重点：11土档与系统测试验收2、鉴定会材料的应用难点：1、现场验收2、鉴定会材料的准备与归档第八章网络综合布线工程所关心的问题（教学内容）1、综合布线系统方面的问题2、设备选择方面的问题3、线缆与光缆方面的问题4、接入与测试、编码方面的问题5、以太网、拓扑结构、布线标准与TCP/IP方面的问题6、督导与责任方面的问题（教学要求）1、了解综合布线系统方面的问题2、掌握设备选择方面的问题3、掌握线缆与光缆方面的问题（重难点）：重点：1、设备选择方面的问题2、线缆与光缆方面的问题难点：1、接入与测试、编码方面的问题2、以太网、拓扑结构、布线标准与TCP/IP方面的问题四、实验时数及内容、要求实验时数：每个实验2课时，共计20课时。

1.1.综合布线子系统的设计1.5.1.统结构图及信息点的分布1.5.2.工作区子系统工作区子系统的目的是为用户提供一个符合标准，并满足高速数据传输的需求。

系统由安装在各住户的国际标准信息插座（RJ45）及终端连线组成，通过插座连接数据终端。

工作区子系统信息插座安装位置主要安装在各工作区的墙上。

1.5.3.水平子系统水平子系统由各单元配线间至各个工作区之间的电缆构成。

该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。

水平传输介质采用超五类4对非屏蔽UTP电缆，用于连接每个信息点；根据实际情况，水平线可从配线架经水平桥架、预埋穿管走线至各工作区。

配线架与信息插座之间均为点到点端接，任何改变系统的操作（如增减用户，用户地址改变等）都不影响整个系统的工作，为系统线路故障检修提供极大方便。

1.5.4.干线子系统垂直干线子系统由连接设备间与各层管理间的干线构成。

其任务是将各楼层管理间的信息，传递到设备间并送至最终接口。

垂直干线子系统的作用是将数据语音信号从设备室子系统传输到各楼子配线架。

系统由垂直干线及相关支撑硬件组成，提供了设备间总配线架与各楼子配线架之间的干线路由。

1.5.5.管理/设备间子系统管理子系统由各子配线间构成，主要用于交接水平子系统和垂直子系统。

管理设备的选型和配置管理子系统连接水平电缆和垂直干线。

是综合布线系统中关键的一环，常用设备包括快接式配线架、跳线和必要的网络设备。

系统管理中心设置在网络中心，连接到所有子配线间的电缆、光缆汇集到机柜的模块化配线架及光纤配线架中。

➢网络机柜选用19“标准机柜1台；➢电缆配线架选用24口模块式配线架；➢跳线使用双绞线同品牌的原厂模块化跳线；➢跳线配置数量=信息端口数*21.5.6.布线管理及标识方案本布线系统管理及标识遵循ANSI/TIA/EIA-606（CAS T528）《商业楼宇通信基础设施管理标准》。

主要有线缆标签，终端硬件标识和终端位置标识。

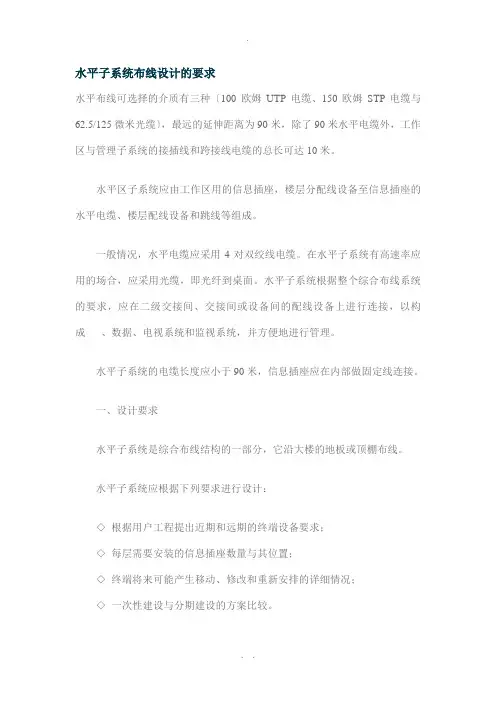

水平子系统布线设计的要求水平布线可选择的介质有三种〔100欧姆UTP电缆、150欧姆STP电缆与62.5/125微米光缆〕，最远的延伸距离为90米，除了90米水平电缆外，工作区与管理子系统的接插线和跨接线电缆的总长可达10米。

水平区子系统应由工作区用的信息插座，楼层分配线设备至信息插座的水平电缆、楼层配线设备和跳线等组成。

一般情况，水平电缆应采用4对双绞线电缆。

在水平子系统有高速率应用的场合，应采用光缆，即光纤到桌面。

水平子系统根据整个综合布线系统的要求，应在二级交接间、交接间或设备间的配线设备上进行连接，以构成、数据、电视系统和监视系统，并方便地进行管理。

水平子系统的电缆长度应小于90米，信息插座应在内部做固定线连接。

一、设计要求水平子系统是综合布线结构的一部分，它沿大楼的地板或顶棚布线。

水平子系统应根据下列要求进行设计：◇根据用户工程提出近期和远期的终端设备要求；◇每层需要安装的信息插座数量与其位置；◇终端将来可能产生移动、修改和重新安排的详细情况；◇一次性建设与分期建设的方案比较。

水平电缆宜按下列原则选用：◇普通型宜用于一般场合；◇填充型实芯电缆宜用于有空气压力的场合。

综合布线系统的信息插座宜按下列标准选用：◇五类线连接的8芯插座用于基本型低速率系统；◇六类线连接的8芯插座用于增强型高速率系统。

一个给定的综合布线系统设计可采用多种类型的信息插座。

信息插座应在内部做固定线连接。

这是为了在交叉连接处进行线路管理．不同服务用的信号出现在规定的导线线对上，并且用统一的色标表示。

为了适应语音、数据、多媒体与监控设备的发展．应选用较高类型的线缆。

设计水平线缆走向，应便于维护。

二、水平于系统布线的拓扑结构水平布线采用星型拓扑结构，信息插座分别连到机械〔物理〕终端。

每个工作区的信息插座都要和管理子系统相连。

三．水平子系统布线的距离与管理子系统最大的水平距离为90米，电缆长度等于配线间或配线间内互连设备端口到工作区信息插座的电线长度。

单元一认识综合布线工程1.填空题（1）综合布线系统就是用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持语音、数据、影像和其他控制信息技术的标准应用系统。

（2）综合布线系统是集成网络系统的基础，它能满足数据，语音及视频图像等的传输要求，是智能大厦的实现基础。

（3）在GB 50311-2007《综合布线系统工程设计规范》国家标准中规定，在智能建筑工程设计中宜将综合布线系统分为基本型、增强型、综合型三种常用形式。

（4）综合布线系统包括7个子系统，分别是工作区子系统，水平子系统，垂直子系统，管理间子系统，设备间子系统和建筑群子系统，进线间子系统。

（5）在工作区子系统中，从RJ45插座到计算机等终端设备间的跳线一般采用双绞线电缆，长度不宜超过5米。

（6）安装在墙上或柱上的信息插座应距离地面30厘米以上。

（7）水平子系统主要由信息插座，配线架，跳线等组成。

（8）水平子系统通常由 4 对非屏蔽双绞线组成，如果有磁场干扰时可用屏蔽双绞线。

（9）垂直子系统负责连接管理间子系统到设备间子系统，实现主配线架与中间配线架的连接。

（10）管理间子系统是连接垂直子系统和水平干线子系统的设备，其配线对数由管理的信息点数来决定。

2．选择题（部分为多选题）（1）GB50311-2007《综合布线系统工程设计规范》中，将综合布线系统分为几个子系统。

（ C ）Ａ 5 Ｂ 6 Ｃ 7 Ｄ 8（2）工作区子系统又称为服务区子系统,它是由跳线与信息插座所连接的设备组成。

其中信息插座包括以下哪些类型？（ ABC ）A墙面型 B地面型 C桌面型 D吸顶型（3）常用的网络终端设备包括哪些（ ABD ）A计算机 B电话机和传真机 C汽车 D 报警探头和摄像机（4）设备间入口门采用外开双扇门，门宽一般不应小于多少米？（B ）A 2米B 1.5米C 1米D 0.9米（5）在网络综合布线工程中，大量使用网络配线架，常用标准配线架有哪些？（ BD ）A 18口配线架B 24口配线架C 40口配线架D 48口配线架（6）为了减少电磁干扰，信息插座与电源插座的距离应大于多少毫米？（C ）A 100毫米B 150毫米C 200毫米D 500毫米（7）按照GB 50311国家标准规定，铜缆双绞线电缆的信道长度不超过多少米？（ C ）A 50米B 90米C 100米D 150米（8）按照GB 50311国家标准规定，水平双绞线电缆最长不宜超过多少米？（B ）A 50米B 90米C 100米D 150米（9）总工程师办公室有下列哪些信息化需求？（ABC ）A 语音 B数据 C 视频 D 用餐。

综合布线设计方案1.用户需求1.1.系统设计目标综合布线系统包含了语音通信和计算机局域网络，涉及的传输介质有光纤、大对数线缆、双绞线等。

总体设计思路：“统一设计、统一规划、统一施工、统一管理”的原则。

建立一套先进、完善的综合布线系统，为高性能的网络设备提供平台，为各种应用，包括语音、数据等应用系统提供接入方式，既充分满足各功能区域当前的使用需求，又考虑系统将来发展的需要，从而实现系统配置灵活、易于管理、易于维护、易于扩充的目的。

系统设计结构严格按照工作区子系统、水平子系统、管理间子系统、主干子系统、设备间子系统及建筑群子系统共六个子系统进行划分和组成。

竣工后的综合布线系统应能为各种智能化应用提供开放式布线结构，系统配置灵活、易于扩充、易于管理、易于维护。

建成后的系统应满足相关的国际标准和国家标准。

1.2.系统建设原则（1）系统应采用模块化、开放式结构，在保证系统可靠性、先进性的同时，本着经济、实用、合理的原则，使系统具有良好的性能价格比，使系统的档次与整体建筑水平相匹配。

（2）选用优秀的技术解决方案，采用国内外成熟的先进技术和设备，确保系统的先进性和开放性、兼容性和扩展性、适应性和应变性、安全性和可靠性。

以保证系统有长久的生命力。

（3）系统配置应采用有长期动态寿命的产品，不应采用过渡性的技术及产品。

既能满足当前的要求，也能经得起科技进步与时间的考验。

（4）具有鲜明的大楼智能系统专业性，区别一般的智能化系统，能为智能管理的高效运作提供充分的条件和优越的环境。

（5）系统整体上应达到较高水准。

1.3.设计指导思想（1）实用性：系统的规划设计与实施必须符合智能管理的实际需要，充分考虑投资的合理性。

不片面追求系统的先进性和超前性，以防止造成投资的浪费。

根据本工程实际情况，明确服务功能和服务对象，通过功能需求和投资分析，制订出合理的方案，设计一步到位、确保主要功能的实现。

（2）可靠性：系统应达到本“技术文件要求”的功能，并具有长期稳定工作的能力。

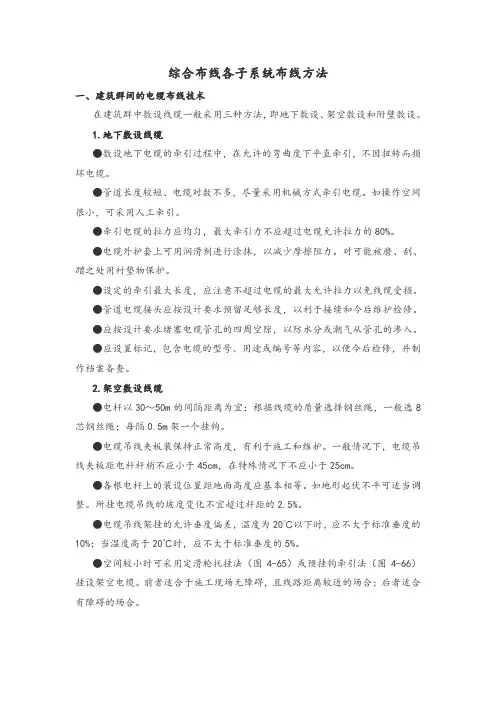

综合布线各子系统布线方法一、建筑群间的电缆布线技术在建筑群中敷设线缆一般采用三种方法，即地下敷设、架空敷设和附壁敷设。

1.地下敷设线缆●敷设地下电缆的牵引过程中，在允许的弯曲度下平直牵引，不因扭转而损坏电缆。

●管道长度较短、电缆对数不多，尽量采用机械方式牵引电缆。

如操作空间很小，可采用人工牵引。

●牵引电缆的拉力应均匀，最大牵引力不应超过电缆允许拉力的80%。

●电缆外护套上可用润滑剂进行涂抹，以减少摩擦阻力。

对可能被磨、刮、蹭之处用衬垫物保护。

●设定的牵引最大长度，应注意不超过电缆的最大允许拉力以免线缆受损。

●管道电缆接头应按设计要求预留足够长度，以利于接续和今后维护检修。

●应按设计要求堵塞电缆管孔的四周空隙，以防水分或潮气从管孔的渗入。

●应设置标记，包含电缆的型号、用途或编号等内容，以便今后检修，并制作档案备查。

2.架空敷设线缆●电杆以30～50m的间隔距离为宜；根据线缆的质量选择钢丝绳，一般选8芯钢丝绳；每隔0.5m架一个挂钩。

●电缆吊线夹板装保持正常高度，有利于施工和维护。

一般情况下，电缆吊线夹板距电杆杆梢不应小于45cm，在特殊情况下不应小于25cm。

●各根电杆上的装设位置距地面高度应基本相等。

如地形起伏不平可适当调整。

所挂电缆吊线的坡度变化不宜超过杆距的2.5%。

●电缆吊线架挂的允许垂度偏差，温度为20℃以下时，应不大于标准垂度的10%；当温度高于20℃时，应不大于标准垂度的5%。

●空间较小时可采用定滑轮托挂法（图4-65）或预挂钩牵引法（图4-66）挂设架空电缆。

前者适合于施工现场无障碍，且线路距离较近的场合；后者适合有障碍的场合。

●在架设现场的角杆或墙角等容易损伤电缆外护套的地方，应特别注意并采取切实有效的保护措施。

图4-65 定滑轮托挂法图4-66 预挂钩牵引法3.附壁敷设线缆附壁线缆的敷设方式有贴壁卡子式和沿壁吊挂式，与一般架空杆路上的架空电缆装设方法相似。

基本要求如下。

●附壁敷设线缆与其他管线的最小间距应符合规范。

综合布线系统安装施工工艺1、综合布线系统安装操作工艺1)综合布线系统安装工艺流程2)器材检验：(1)施工前应对所用器材进行外观检验，检查其型号现格、数量、标志、标签、产品合格证、产品技术文件资料，有关器材的电气性能、机械性能、使用功能及有关特殊要求，应符合设计规定。

(2)电缆电气性能抽样测试，应符合产品出厂检验要求及相关规范规定。

(3)光纤特性测试应符合产品出厂检验要求及相关规范规定。

注：有关器材检验具体要求，请参见《建筑与建筑群综合布线系统工程施工及验收规范》相关部分。

2、设备安装1) 机架安装要求：(1)机架安装完毕后，水平、垂直度应符合厂家规定。

如无厂家规定时，垂直度偏差不应大于3mm。

(2)机架上的各种零件不得脱落或碰坏。

漆面如有脱落应予以补漆，各种标志完整清晰。

(3)机架的安装应牢固、应按设计图的防震要求进行加固。

(4)安装机架面板、架前应留有15m空间、机架背面离墙距离应大于08m，以便于散热和气流交换。

(5)壁挂式机框底距地面为800mm。

2)配线设备机架安装要求：(1)采用下走线方式、架底位置应与电缆上线孔相对应。

(2)各直列垂直倾斜误差不应大于3mm，底座水平误差每平方米不应大于2mm。

(3)接线端子各种标志应齐全。

3)各类接线模块安装要求：(1)模块设备应完整无损，安装就位、标志齐全。

(2)安装螺丝应拧牢固，面板应保持在一个水平面上。

4)接地要求：安装机架，配线设备及金属钢管、槽道、接地体，保护接地导线截面、颜色应符合设计要求，并保持良好的电气连接，压接处牢固可靠。

3、缆线敷设1)缆线敷设一般应符合下列要求：(1)缆线布放前应核对型号规格、程式、路由及位置与设计规定相符。

(2)缆线的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤。

(3)缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰，端正和正确。

(4)电源线、信号电缆、对绞电缆、光缆及建筑物内其他弱电系统的缆线应分离布放。

弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。

水平子系统提供楼层配间至用户工作区的通信干线和端接设施。

水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线（UTP），也可以根据需要选择光缆。

端接设施主要是相应通信设备和线路连接插座。

管理区子系统管理区也称为管理子系统。

在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分）垂直干线子系统（干线子系统）通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备,进行网络管理的场所。

对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。

语音通信设备、计算机网络设备、引入设备等可装在一起。

建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：（1）系统成本原因(2)带宽原因（3）行业限制(4）不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。

2。

2 综合布线系统结构5.2。

3 综合布线的网络结构5。

2。

4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。

综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。

综合布线实验报告
课程名称综合布线实验项目水平子系统的设计与
施工(PVC线管)
实验项目类型
验
证
演
示
综
合
设
计
其
他
指导教师李志杰成绩■1．任务目标：
1）通过水平子系统布线路径和距离的设计，熟练掌握水平子系统的设计。

2）通过线管的安装和穿线等，熟练掌握水平子系统的施工方法。

3）通过核算、列表、领取材料和工具，训练规范施工的能力。

2．任务要求：
1）设计一种水平子系统的布线路径和方式，并且绘制施工图。

2）按照设计图，核算实训材料规格和数量，掌握工程材料核算方法，列出材料清单。

3）按照设计图，准备实训工具，列出实训工具清单，独立领取实训材料和工具。

4）独立完成水平子系统线管安装和布线方法，掌握PVC管卡、管的安装方法和技巧，掌握PVC管弯头的制作。

3．任务实施步骤：
1、小组选取某水平子系统设计方案作为水平子系统施工方案。

施工图如下：。

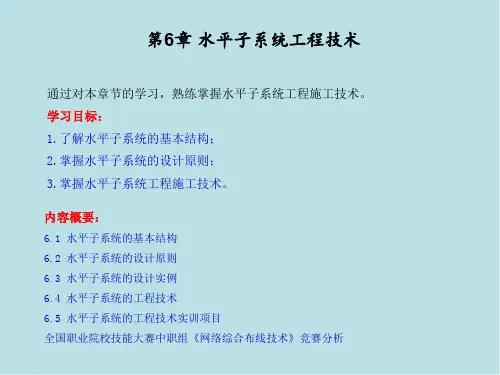

第六章练习题一.掌握水平子系统的设计原则。

1.性价比最高原则这是因为水平子系统范围广、布线长、材料用量大，对工程总造价和质量有比较大的影响。

2.预埋管原则认真分析布线路由和距离，确定缆线的走向和位置。

新建建筑物优先考虑在建筑物梁和立柱中预埋穿线管，旧楼改造或者装修时考虑在墙面刻槽埋管或者墙面明装线槽。

因为在新建建筑物中预埋线管的成本比明装布管、槽的成本低，工期短，外观美观。

3.水平缆线最短原则为了保证水平缆线最短原则，一般把楼层管理间设置在信息点居中的房间，保证水平缆线最短。

对于楼道长度超过100米的楼层，或者信息点比较密集时，可以在同一层设置多个管理间，这样既能节约成本，又能降低施工难度，因为布线距离短时，线管和电缆也短，拐弯减少，布线拉力也小一些。

4.水平缆线最长原则按照GB50311国家标准规定，铜缆双绞线电缆的信道长度不超过100米，水平缆线长度一般不超过90米。

因此在前期设计时，水平缆线最长不宜超过90米。

5.避让强电原则一般尽量避免水平缆线与36伏以上强电供电线路平行走线。

在工程设计和施工中，一般原则为网络布线避让强电布线。

如果确实需要平行走线时，应保持一定的距离，一般非屏蔽网络双绞线电缆与强电电缆距离大于为30厘米，屏蔽网络双绞线电缆与强点电缆距离大于7厘米。

如果需要近距离平行布线甚至交叉跨越布线时，需要用金属管保护网络布线。

6.地面无障碍原则在设计和施工中，必须坚持地面无障碍原则。

一般考虑在吊顶上布线，楼板和墙面预埋布线等。

对于管理间和设备间等需要大量地面布线的场合，可以增加抗静电地板，在地板下布线。

二.掌握水平子系统的设备安装方法和技巧。

(一)安装施工原则1.埋管最大直径原则预埋在墙体中间暗管的最大管外径不宜超过50mm，预埋在楼板中暗埋管的最大管外径不宜超过25mm，室外管道进入建筑物的最大管外径不宜超过100mm。

2.穿线数量原则不同规格的线管，根据拐弯的多少和穿线长度的不同，管内布放线缆的最大条数也不同。
