如何让自己的PCB布线水平更高

电子行业中的电路板布线优化技巧电子行业中的电路板布线是一个重要的设计环节，它直接影响电子设备的性能和可靠性。

优化电路板布线可以提高电路的性能、降低噪声、减少电磁干扰，并且有助于提高产品的可靠性和生产效率。

以下是一些电子行业中常用的电路板布线优化技巧。

1. 规划布线层次结构：在开始布线之前，应该有一个清晰的布线层次结构。

通常情况下，比较高频率和敏感的信号应该在靠近电源和地平面的内部层进行布线，而低频率和耐噪声的信号可以在外部层进行布线。

这样可以减少信号之间的相互干扰，并提高电路的抗干扰能力。

2. 分隔信号和电源线：在布线过程中，应该尽量将信号线和电源线分开布线。

信号线和电源线之间的干扰会产生噪声，影响电路的性能。

通过在布线中保持足够的间距，可减少信号线和电源线之间的相互干扰，从而提高电路的可靠性。

3. 保持信号线平行布线：在布线时，相同信号的线路应该尽量保持平行布线。

平行布线可以减少信号线之间的串扰和互感效应，提高信号的传输品质。

此外，平行布线还可以减少信号线的长度差，降低时延不平衡带来的问题。

4. 采用足够的过孔数量：过孔是将信号从一个层次引导到另一个层次的重要通道。

在布线过程中，过孔的数量和布局至关重要。

过孔的数量不足会导致信号线过长，增加串扰和信号损失的风险。

因此，应该合理规划过孔的数量和布局，以确保信号的传输效果。

5. 使用合适的阻抗匹配技术：阻抗匹配是一种重要的布线技术，它可以提高信号的传输效果。

在电子行业中，常用的阻抗匹配技术包括微带线、差分信号线和耦合线等。

选择合适的阻抗匹配技术可以降低信号反射和互制干扰，提高信号的传输质量和稳定性。

6. 保持信号线与地平面之间的距离：在布线过程中，信号线与地平面之间的距离也是需要考虑的因素之一。

如果距离太近会增加信号线与地平面之间的互感效应和串扰，而距离太远则容易引起信号的耦合和不稳定性。

因此，应该合理保持信号线与地平面之间的距离，以达到最佳的信号传输效果。

PCB板布线技巧1.合理规划布局：在开始布线之前，应该先对PCB板进行合理规划布局。

要根据电路的功能和信号传输的需求，将元器件和功能块合理地部署在PCB板上。

在布置元器件时，应该注意使信号路径尽可能的短，并保持良好的信号完整性。

2.地线和电源线设计：地线和电源线是电路中非常重要的信号线。

在布线时，要保证地线和电源线的宽度足够大以承受电流负载，并且要尽量减小地线和电源线的阻抗。

此外，还需要注意地线和电源线之间的间距，以避免相互干扰。

3.运用差分信号线：对于高速传输信号线，可以采用差分信号线布线。

差分信号线可以提高信号的抗干扰能力，减小信号线对周围环境的敏感度。

在布线时，应保持差分信号线的长度相等，并保持一定的间距，以避免互相干扰。

4.控制信号和高频信号的布线：对于控制信号和高频信号，布线时需要格外注意。

控制信号线应尽量和地线分开，以减小相互干扰的可能性。

对于高频信号线，应尽量避免走直线，而是采用更曲折的布线方式，以减小信号的辐射和串扰。

5.设计适当的信号地方向：在布线时，需要合理地选择信号的走向。

对于高频信号和运放信号，应尽量避免穿越整个板子。

信号线的走向应避免和其他高频信号和电源线相交，以减小相互干扰的可能性。

6.控制阻抗匹配：在布线中，要注意保持信号线的阻抗匹配。

如果信号线的阻抗不匹配，会导致信号的反射和损耗，从而影响信号的传输和质量。

通过控制信号线的宽度和间距，可以实现阻抗的匹配。

7.确保信号完整性：在布线时，需要注意信号的完整性。

可以通过增加电容和电感等元器件来实现信号的滤波和隔离，以减小干扰和噪声对信号的影响。

此外，还可以采用差分对地布线来降低信号的串扰。

8.注意电流回路：在布线时，需要特别关注电流回路的设计。

电流回路的布线需要注意回路的完整性，避免出现回路断开或者电流集中在其中一小段线路上的情况，从而引起电压降低和电流过载的问题。

以上就是PCB板布线的一些技巧。

在实际设计过程中，还需要根据具体的电路设计要求和特性进行合理的布线设计，从而实现电路性能和可靠性的最优化。

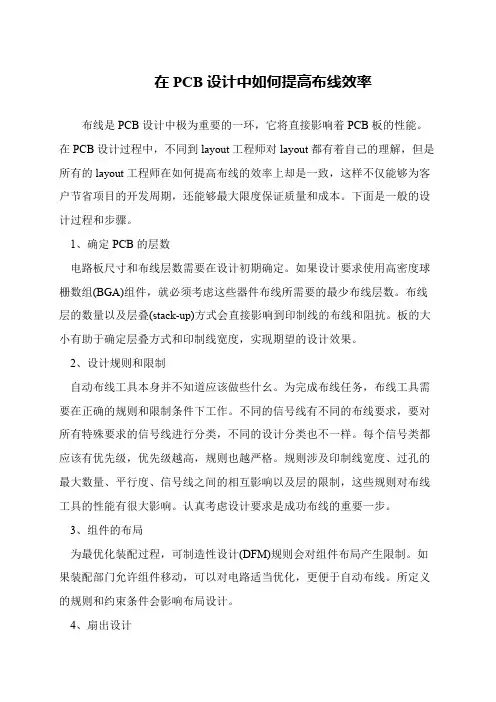

在PCB设计中如何提高布线效率布线是PCB设计中极为重要的一环，它将直接影响着PCB板的性能。

在PCB设计过程中，不同到layout工程师对layout都有着自己的理解，但是所有的layout工程师在如何提高布线的效率上却是一致，这样不仅能够为客户节省项目的开发周期，还能够最大限度保证质量和成本。

下面是一般的设计过程和步骤。

 1、确定PCB的层数 电路板尺寸和布线层数需要在设计初期确定。

如果设计要求使用高密度球栅数组(BGA)组件，就必须考虑这些器件布线所需要的最少布线层数。

布线层的数量以及层叠(stack-up)方式会直接影响到印制线的布线和阻抗。

板的大小有助于确定层叠方式和印制线宽度，实现期望的设计效果。

 2、设计规则和限制 自动布线工具本身并不知道应该做些什幺。

为完成布线任务，布线工具需要在正确的规则和限制条件下工作。

不同的信号线有不同的布线要求，要对所有特殊要求的信号线进行分类，不同的设计分类也不一样。

每个信号类都应该有优先级，优先级越高，规则也越严格。

规则涉及印制线宽度、过孔的最大数量、平行度、信号线之间的相互影响以及层的限制，这些规则对布线工具的性能有很大影响。

认真考虑设计要求是成功布线的重要一步。

 3、组件的布局 为最优化装配过程，可制造性设计(DFM)规则会对组件布局产生限制。

如果装配部门允许组件移动，可以对电路适当优化，更便于自动布线。

所定义的规则和约束条件会影响布局设计。

 4、扇出设计 在扇出设计阶段，要使自动布线工具能对组件引脚进行连接，表面贴装器件的每一个引脚至少应有一个过孔，以便在需要更多的连接时，电路板能够进行内层连接、在线测试(ICT)和电路再处理。

 为了使自动布线工具效率最高，一定要尽可能使用最大的过孔尺寸和印制线，间隔设置为50mil较为理想。

要采用使布线路径数最大的过孔类型。

进行扇出设计时，要考虑到电路在线测试问题。

测试夹具可能很昂贵，而且通常是在即将投入全面生产时才会订购，如果这时候才考虑添加节点以实现100%可测试性就太晚了。

PCB板布局原则布线技巧1.PCB板布局原则：-分区布局：将电路板分成不同的区域，将功能相似的电路组件放在同一区域内，有利于信号的传输和维护。

比如，将稳压电路、放大电路、数字电路等放在不同的区域内。

-尽量减少线路长度：线路长度越长，电阻和电感越大，会引入更多的信号损耗和噪声，影响电路的性能。

因此，尽量把线路缩短，减少线路长度。

-避免线路交叉：线路交叉会引入互相干扰的可能性，产生串扰和相互耦合。

因此，尽量避免线路的交叉，使布局更加清晰。

-电源和地线布局：电源和地线是电路中非常重要的信号传输线路，应该尽量压缩在一起，减小回路面积，从而降低电磁干扰的发生。

-高频和低频电路分离：将高频电路和低频电路分开布局，避免高频电路对低频电路的干扰。

2.PCB板布线技巧：-网格布线：将布线分成网格形式，每个网格中只允许一条线路通过，可以提高布线的整齐度和美观度。

-使用规则层：在PCB设计软件中，可以使用规则层进行布线规划，指定线路的宽度、间距等参数，保证布线的一致性和可靠性。

-使用层次布线：将线路分成不同的层次进行布线，可以减少线路的交叉，降低噪声的产生。

-注意差分信号的布线：对于差分信号线路，保持两条线路的长度和布线路径尽量相同，可以减小差分信号之间的差别，提高信号完整性。

-避免直角和锐角：直角和锐角容易引起信号反射和串扰，应尽量避免使用直角和锐角的线路走向，采用圆滑的线路路径。

总结：PCB板布局和布线是PCB设计中不可忽视的环节，合理的布局和布线可以提高电路的性能和可靠性。

通过遵循一些原则，如分区布局、减少线路长度、避免线路交叉等，并结合一些布线技巧，如网格布线、使用规则层、使用层次布线等，可以实现高质量的布局和布线。

PCB布线的技巧及注意事项布线技巧：1.确定电路结构：在布线之前，需要先确定电路结构。

将电路分成模拟、数字和电源部分，然后分别布线。

这样可以减少干扰和交叉耦合。

2.分区布线：将电路分成不同的区域进行布线，每个区域都有自己的电源和地线。

这可以减少干扰和噪声，提高信号完整性。

3.高频和低频信号分离：将高频和低频信号分开布线，避免相互干扰。

可以通过设立地板隔离和电源隔离来降低电磁干扰。

4.绕规则：维持布线规则，如保持电流回路的闭合、尽量避免导线交叉、保持电线夹角90度等。

这样可以减少丢失信号和干扰。

5.简化布线：简化布线路径，尽量缩短导线长度。

短导线可以减少信号传输延迟，并提高电路稳定性。

6.差分线布线：对于高速信号和差分信号，应该采用差分线布线。

差分线布线可以减少信号的传输损耗和干扰。

7.用地平面：在PCB设计中，应该用地平面层绕过整个电路板。

地平面可以提供一个低阻抗回路，减少对地回路电流的干扰。

8.参考层对称布线：如果PCB板有多层，应该选择参考层对称布线。

参考层对称布线可以减少干扰，并提高信号完整性。

注意事项：1.信号/电源分离：要避免信号线与电源线共享同一层，以减少互相干扰。

2.减小射频干扰：布线时要特别注意射频信号传输的地方，采取屏蔽措施，如避免长线路、使用高频宽接地等。

3.避免过长接口线：如果接口线过长，则信号传输时间会增加，可能导致原始信号失真。

4.避免过短导线：过短的导线也可能引发一些问题，如噪声、串扰等。

通常导线长度至少应该为信号上升时间的三分之一5.接地技巧：为了减少地回路的电流噪声，应该尽量缩短接地回路路径，并通过增加地线来提高接地效果。

6.隔离高压部分：对于高压电路，应该采取隔离措施，避免对其他电路产生干扰和损坏。

7.注重信号完整性：对于高速和差分信号，应该特别注重信号完整性。

可以采用阻抗匹配和差分线布线等技术来提高信号传输的稳定性。

总结起来，PCB布线需要遵循一些基本原则，如简化布线、分区布线、差分线布线等，同时需要注意电源和信号的分离、射频干扰的减小等问题。

如何提高PCB设计效率和质量PCB（Printed Circuit Board）是电子设备中必不可少的组成部分，负责连接各个电子元件并提供电气连接。

高效和优质的PCB设计对于电子产品的可靠性和性能至关重要。

本文将介绍如何提高PCB设计的效率和质量，为读者提供实用的指导。

一、选择合适的工具和软件选择合适的PCB设计工具和软件是提高设计效率和质量的第一步。

市面上有很多成熟的PCB设计软件，如Altium Designer、Cadence、PADS等，这些软件提供了丰富的功能和工具，能够满足不同需求。

在选择软件时，需要考虑以下几点：1. 用户友好性：软件操作界面简单明了，易于使用和学习；2. 功能强大：软件提供了丰富的功能和工具，能够满足各种设计需求；3. 技术支持：软件厂商能够提供及时的技术支持和更新。

二、合理规划PCB布局PCB设计的布局是整个设计过程中非常重要的一步。

合理的布局能够降低电磁干扰、提高信号完整性和热管理，从而提高PCB的质量和可靠性。

以下是一些建议：1. 将输入和输出端口分开放置，以减少信号干扰；2. 保持信号链路短，减少信号损耗和传输延迟；3. 将高频信号和低频信号分离布局，以避免互相干扰；4. 合理放置电源和地线，以确保稳定的供电和良好的接地。

三、合理使用层次和封装在PCB设计中，合理使用层次和封装可以提高设计效率和质量。

以下是一些建议：1. 使用层次结构：将复杂的电路设计分成若干个层次，便于设计和维护；2. 使用封装库：使用现有的封装库，避免重复设计，提高工作效率；3. 自定义封装：对于特殊的器件，可以根据需要自定义封装，确保电路的连接和信号完整性。

四、良好的走线规划良好的走线规划可以提高PCB的性能和可靠性。

以下是一些走线规划的建议：1. 信号和地线走线分离：将信号走线和地线走线分开，减少干扰；2. 差分信号走线：对于高速信号，使用差分信号走线，提高抗干扰能力；3. 保持走线长度一致：保持同一信号的走线长度尽量一致，减少信号失真；4. 避免走线过于密集：走线过于密集会导致交叉干扰和热问题，应尽量避免。

PCB布线技巧分享
PCB布线是电子设计中非常重要的一环，良好的布线设计可以提高电路性能和稳定性。

下面将分享一些PCB布线的技巧，帮助大家在设计电路板时更加高效和有效地进行布线。

首先，一个良好的PCB布线设计应该遵循一些基本原则。

首先是尽量缩短信号路径，减少信号传输的时间和损耗。

其次是避免信号干扰，尽量减少信号线之间的交叉和交错，尤其是数模混合信号电路。

此外，要保持信号线的阻抗匹配，尽量避免信号线的阻抗不匹配导致信号失真。

最后，还要注意电源线和地线的布线，保持良好的电源和地连接，以减少电磁干扰。

在进行PCB布线时，还有一些实用的技巧可以帮助设计者快速有效地完成布线。

首先是使用层叠布线技术，将信号线和电源线分布在不同的板层上，避免干扰和串扰。

其次是采用直连式布线，尽量减少线路的弯曲和长度，以减小信号传输的延迟和损耗。

此外，还可以使用差分信号线，提高信号的抗干扰能力，尤其适用于高速传输的信号线。

另外，在PCB布线设计中，还可以考虑一些特殊的布线技巧，如使用跳线连接不在同一板层上的电路元件，减少信号线的长度和复杂度。

此外，可以使用特殊形状的线路，如扇出线、波浪形线路等，减少信号线之间的干扰和串扰。

另外，还可以考虑使用地线填充技术，将多余的地线填满整个板面，减少电磁干扰和噪声。

总之，PCB布线是电子设计中非常重要的一环，良好的布线设计可以提高电路性能和稳定性。

通过遵循基本原则和采用一些实用的技巧，可以帮助设计者更加高效和有效地完成布线设计，提高电路板的质量和性能。

希望以上分享的PCB布线技巧对大家有所帮助，祝大家设计愉快！。

PCB布局布线技巧PCB（印制电路板）布局布线是电子产品设计中必不可少的一环。

良好的布局布线可以提高电路性能、稳定性和可靠性。

下面将介绍一些PCB布局布线的技巧。

一、布局技巧1.分区布局：将电路板按照功能划分不同区域，例如将信号处理电路、功率电路和通信电路分开布局，可以减少不同电路之间的干扰。

2.大电流回路：将高功率元件、大电流通路尽量短接，使大电流通过尽量少的导线，减少电阻、电感和电压降，提高电路的稳定性。

3.高频回路：对于高频电路，要注意避免长导线、小曲线和有较大电流的导线与其中的元器件接触。

4.电源布局：电源电路的布局要尽量靠近电源接口，减少供电线路的阻抗、压降和干扰。

5.接地布局：接地是保证电路正常运行的关键之一，要保证接地回路的路径尽量短，且与供电回路分开布局，减少互相干扰。

6.热量排散布局：对于需要散热的元器件，如功放、处理器等，要将其散热器布置在空气流通的地方，尽量避免与其他元件接触。

7.组件布局：相关元器件应尽量靠近，减少导线长度和磁场干扰。

对于敏感元器件，如传感器，应尽量远离干扰源。

8.可维护性布局：考虑到后期维护和维修的需求，应尽量保证布线路由直观、可辨识，便于排查故障。

二、布线技巧1.信号线与电源线分开布线：信号线和电源线要互相分开布线，以减少互相的干扰。

2.信号线长度一致：对于同一信号的不同分支，要尽量保持长度一致，避免引起信号的失真。

3.十字型布线：对于需要高速传输的信号，可以采用十字型布线，将数据线与地线交叉布线，可以有效减少串扰和噪声。

4.双层布线：对于复杂的电路板，可考虑使用双层布线，将功率和信号线分开布置在不同的层上，减少干扰。

5.差分布线：对于高速信号传输，如USB、HDMI等，可以采用差分布线，可以抑制共模噪声，提高信号的质量。

6.避免直角弯曲：直角弯曲会引起阻抗变化和信号衰减，应尽量避免使用直角弯曲。

7.路径交叉最小化：路径交叉会导致干扰和串扰，应尽量将路径交叉降到最少。

PCB布线与布局优化技巧在电子设备的设计中，PCB（Printed Circuit Board，印刷电路板）的布线与布局对于整个电路性能和稳定性起着至关重要的作用。

优秀的PCB布线与布局可以提高电路的抗干扰能力、信号完整性和性能稳定性。

下面就介绍一些PCB布线与布局优化技巧，帮助设计师提高产品质量和性能。

1. 分割电源平面：在PCB设计中，将电源平面分割成多个部分可以减少信号干扰及电磁辐射。

分割电源平面时，需要注意将模拟和数字电源分开，避免互相干扰。

通过合理设置分割线路，可以降低信号交叉干扰，提高信噪比。

2. 最短路径布线：尽量保持布线路径短，减少信号传输的延迟和损耗。

在选取布线路径时，应避免走线交叉、绕线等现象，以确保信号传输的稳定性和可靠性。

布线时还需考虑信号走线的方向，避免信号环路和共模噪声的产生。

3. 差分信号布线：对于高速信号线，尤其是差分信号线，需要特别注意其布线。

差分信号线的长度要尽量保持一致，以减少信号失真和串扰。

此外，差分信号线应在布线过程中尽量保持相邻，以减小信号传输的时间差。

4. 阻抗匹配：在PCB设计中，特别是在高频电路中，阻抗匹配是非常重要的。

正确设计差分对地、微带线、板厚等参数，以保证信号传输的稳定性和准确性。

利用阻抗匹配技术可以尽量减小信号的反射和衰减，提高信号完整性。

5. 地线布线：地线布线是PCB设计中的关键环节。

要尽量减小地线回路面积，避免干扰信号传输。

将地线设置为宽带，减小地线阻抗，提高地线的导电性。

另外，地线布线还要尽量与信号走线相互垂直，避免共模干扰。

6. 噪声隔离：在PCB布局设计中，要将噪声源与敏感信号源隔离开来，以减少噪声对信号的影响。

在设计布局时，可以使用屏蔽罩、滤波器等措施来隔离噪声源，确保信号传输的稳定性和准确性。

7. 确保热量散发：在PCB布局设计中，要考虑电路元件的散热问题。

合理安排元件的位置，保证元件之间的通风通道畅通，以便排出热量。

在布局时应注意避免高功率元件集中布局，以减小热量聚集的风险。

PCB布局布线技巧及原则1. 引言PCB（Printed Circuit Board）布局布线是电子产品设计中至关重要的一步。

良好的布局布线能够确保电路的可靠性、性能和EMI （Electromagnetic Interference）抗干扰能力。

本文将介绍一些常见的PCB布局布线技巧及原则，帮助读者更好地进行电路设计和布线。

2. PCB布局技巧2.1 分区布局在设计复杂的电路板时，将电路板分为几个功能区域进行布局是一个很好的策略。

例如，将微处理器、模拟电路和电源电路分开布局。

这可以降低信号干扰，并更好地管理电源分配和地平面。

2.2 复用层对于多层PCB设计，可以使用复用层的技术来提高布局效率。

复用层是指多个分区共享同一个地平面或电源平面。

这样做可以减少电路板的层数，提高信号完整性和EMI性能。

2.3 阻抗控制在高速设计中，阻抗控制是非常重要的。

通过合理设计走线宽度、间距和层间距，可以实现所需的阻抗匹配。

使用阻抗控制工具进行模拟和仿真分析，以确保信号完整性。

2.4 时钟信号布局时钟信号在高速电子系统中非常关键。

为了降低时钟抖动和噪声，应优先布置时钟信号线。

时钟信号线应尽量短、直接，并与其他信号线保持一定的距离以减少干扰。

2.5 地平面和电源分布良好的地平面和电源分布可以大大改善电路性能和抗干扰能力。

地平面应尽量连续、整齐，并尽可能地覆盖整个PCB区域。

电源分布应合理，避免共享电流，以减少电源波动。

3. PCB布线原则3.1 追求最短和最直接的路径布线时应尽量追求最短和最直接的路径，以降低传输延迟和信号损失。

避免走线过长或弯曲，特别是对于高速信号和时钟信号。

3.2 避免平行和交叉在布线过程中，应尽量避免平行和交叉走线。

平行走线容易引起串扰干扰，而交叉走线则易引起交互耦合。

合理规划走线，尽量平行走线和交叉垂直走线。

3.3 差分信号布线对于高速差分信号，应采用差分布线技术。

差分信号的两条传输线上的信号互为补码，可以大大减小对外部干扰的敏感度。

PCB板布局布线基本规则PCB（Printed Circuit Board，印刷电路板）布局布线是电子产品设计中非常重要的一步，它决定了电路板的性能和可靠性。

下面将介绍一些PCB板布局布线的基本规则。

1.尽量规划好电路板的整体布局。

合理的整体布局可以降低电磁干扰和噪声，提高信号的可靠性。

布局过程中，需要考虑各个电路模块的电源分布、信号线的走向和电路板边缘的保留空间等因素。

2.尽量减少信号线的长度。

信号线过长会引起信号衰减、时钟偏差和串扰等问题。

因此，应尽量减少长距离信号线的使用，并将不同功能模块的信号线放在靠近彼此的位置，以缩短线路长度。

3.引脚布局要合理。

电路板上的引脚布局应遵循一定的规则，如相同功能的引脚应该靠近彼此，避免交叉连接；高频信号线和低频信号线应分开布局，以防止互相干扰；输入和输出信号一般不要使用同一个引脚。

4.电源和地线的布局要合理。

电源和地线是电路工作的基础，其布局质量直接影响整体性能。

应尽量减少电源和地线的长度，避免共享电源或地线的引脚。

此外，电源和地线的宽度也要足够，以满足电流的要求。

5.差分线路应尽量成对布线。

差分信号线路通常由两根线组成，它们相互平行，保持相同的长度和间距。

这种布线方式可以减小干扰并提高抗干扰能力。

6.避免使用尖锐的角度和过窄的宽度。

锐角和过窄的线路会增加信号的传输损耗，并增加线路的阻抗。

在布局和布线过程中，应尽量避免生成锐角，选择合适的宽度。

7.需要进行地线屏蔽的信号要有相应的地线屏蔽层。

一些对干扰非常敏感的信号线，如高频信号线和时钟信号线，需要有地线屏蔽层进行保护，防止外界干扰。

8.PCB板的散热设计。

在布局布线过程中，需要考虑板上发热器件的散热问题。

可以尽量将发热器件靠近PCB板的边缘，以方便散热或使用附加的散热设计。

9.电路板边缘的保留空间。

为了使电路板在安装时能够与其他组件或设备连接，需要在板的边缘预留一定的空间。

这个空间通常被称为边际空间，用于放置连接器、插座等。

PCB板布局原则布线技巧一、布局原则：1.功能分区：将电路按照其功能划分为若干区域，不同功能的电路相互隔离，减少相互干扰。

2.信号流向：在布局过程中应保持信号流向规则和简洁，避免交叉干扰。

3.重要元件位置：将较重要的元件、信号线和电源线放置在核心区域，以提高系统的可靠性和抗干扰能力。

4.散热考虑：将产热较大的元件、散热器等布局在较为开阔的地方，利于散热，避免过热导致不正常工作。

5.地线布局：地线的布局和连通应该注意短、宽、粗、低阻、尽可能铺满PCB板的底层，减少环路面积，避免回流信号干扰。

二、布线技巧：1.差分信号布线：对于高速传输的差分信号（如USB、HDMI等），应采用相对的布线方式，尽量保持两条信号线的长度、路径和靠近程度等因素相等。

2.信号线长度控制：对于高速信号线，要控制传输时间差，避免信号的串扰，可以采用长度相等的原则，对多个信号线进行匹配。

3.距离和屏蔽：信号线之间应保持一定的距离，减少串扰。

对于敏感信号线，可以采用屏蔽，如使用屏蔽线或者地层或电源面直接作为屏蔽。

4.平面分布布线：将电路面分布在PCB板的一面，减少控制层（可减少电磁干扰），易于维护。

对于比较大的PCB板，可以将电路分布在多层结构中，减小板子尺寸。

5.电源线和地线：电源线和地线尽量粗而宽，以降低线路阻抗和电压降。

同时，尽量减少电源线和地线与其它信号线的交叉和共面长度，减小可能的电磁干扰。

6.设备端口布局：对于外部设备接口，宜以一边和一角为原则，将各种本机接口尽量分布在同一区域，以保持可维护性和布局的简洁性。

7.组件布局：对于IC和器件的布局，可以按照电路的工作顺序、重要程度和电路结构等因素综合考虑，优先放置重要元件，如主控芯片、存储器等。

三、布局规则：1.尽量缩短信号线的长度，减少信号传输的延迟和串扰。

2.尽量减小信号线的面积，减少对周围信号的干扰。

3.尽量采用四方对称布线，减少线路不平衡引起的干扰。

4.尽量降低线路阻抗，提高信号的传输质量。

PCB布线规则与技巧PCB（Printed Circuit Board，印刷电路板）布线是电子产品设计中非常重要的一项工作，它决定了电路的性能和可靠性。

正确的布线可以确保信号传输的稳定性，降低噪音干扰，提高产品的工作效率和可靠性。

下面将介绍一些常用的PCB布线规则与技巧。

1.保持信号完整性：信号完整性是指信号在传输过程中不受噪音、串扰等干扰影响，保持原有的稳定性。

为了保持信号完整性，应尽量减少信号线的长度和走线面积，减少信号线与功率线、地线等的交叉和平行布线。

同时，在高速信号线上使用传输线理论进行布线，如匹配阻抗、差分信号布线等。

2.分离高频和低频信号：为了避免高频信号的干扰，应将高频信号线与低频信号线分开布线，并保持一定的距离。

例如，在布线时可以采用地隔离层将不同频率的信号线分离或者采用地隔离孔将不同频率的信号线连接到不同的地层。

这样可以减少高频信号的串扰和干扰。

3.合理布局：布线时应合理规划电路板的布局，将功率线和地线尽量靠近，以减少电磁干扰。

同时，尽量避免信号线与功率线、地线等平行布线，减少互穿引起的干扰。

在设计多层板时，还要考虑到信号引线的短暂电容和电感，尽量减小信号线长度，以减少信号传输时的延迟。

4.适当使用扩展板和跳线：在复杂的PCB布线中，有时无法直接连接到目标位置，这时可以使用扩展板或跳线来实现连接。

扩展板是一个小型的PCB板，可以将需要连接的器件布线到扩展板上，再通过导线连接到目标位置。

跳线可以直接用导线连接需要的位置，起到连接的作用。

但是，在使用扩展板和跳线时要注意保持信号完整性，尽量缩短导线长度，避免干扰。

5.优化地线布局：地线是电路中非常重要的部分，它不仅提供回路给电流，还能减少电磁干扰和噪音。

在布线时应保证地线的连续性和稳定性，地线应尽量靠近功率线，对于高频信号，还应采用充足的地平面来隔离。

同时，地线的走线应尽量短且直，减少环状或绕圈的走线。

6.合理规划电源线：电源线的布线要尽量靠近负载，减小电流环形和接地环形。

PCB板布线技巧1.分析并规划布线路径：在开始布线之前，要先对电路进行分析并规划布线路径。

合理的布线路径可以最大程度地减小信号传输的延迟、串扰和阻抗不匹配等问题。

2.确定信号分类：根据信号的性质确定分类，然后将它们分配到不同的层上进行布线。

例如，将高频信号和低频信号分别布线在不同的层上，以减少信号之间的互相干扰。

3.使用规范的走线方式：在布线时，要遵循规范的走线方式。

例如，避免走线交叉，特别是在高速信号线上。

可以使用90度转角或弧形转角等方式，减少信号回波和串扰。

4.控制走线长度：尽量缩短信号线的长度，特别是高频信号线。

较长的信号线会引入额外的传输延迟，并可能导致信号衰减。

可以通过合理放置元件和规划布线路径来有效控制走线长度。

5.使用地平面层：在PCB布线中，地平面层在电路的抗干扰能力和信号完整性方面起着重要作用。

可以合理布置地平面，将信号和地面层进行良好的综合接地，减少信号回波和串扰。

6.适当使用电源层：电源层在布线中起到提供电源和地的作用。

可以根据设计要求，合理规划电源层的位置和布线方式，以减小电源噪声和串扰。

7.使用信号层功能：在PCB设计中，信号层不仅有信号传输的功能，还可以通过布线方式起到减小信号噪声和提高阻抗匹配的作用。

可以使用多小地分割的信号层来降低信号层之间的干扰。

8.避免信号线与其它元件的靠近：在布线时，尽量避免信号线过于靠近封装器件或者其他的元件。

这样可以减少信号回波、串扰和互相干扰的可能性。

9.确保信号线宽度：根据信号的特性和传输要求，选择适当的信号线宽度。

信号线宽度过宽或过窄都会影响信号的传输质量和阻抗匹配。

10.保持布线连续性：在布线时，要尽量保持布线的连续性，避免信号线出现分段或者交叉等问题。

这样可以减小信号回波和串扰，并提高信号的完整性。

总之，在进行PCB板布线时，要综合考虑信号传输的延迟、串扰、阻抗匹配、地平面等因素，并采取合适的布线技巧来优化电路性能和可靠性。

PCB布线的技巧及注意事项1.合理规划电路板上的元件布局：在进行布线之前，需要根据电路的功能和结构合理规划元件的布局。

合理布局可以减少跨线和交叉线，简化布线过程，并提高电路的可靠性和抗干扰能力。

例如，将相互关联的元件集中在一起，以减少连线长度和信号传输的损耗。

2.使用地平面和电源平面：地平面和电源平面是PCB布线中非常重要的一部分。

通过在PCB中设置地平面和电源平面，可以有效减少地线和电源线的长度，减小同轴电缆的干扰和耦合，提高信号完整性和抗干扰能力。

3.利用电网连接：电网连接是PCB布线中常用的一种布线方式。

电网连接可以减小线宽和线间距，减小电路板上的导线一阶传输延迟，提高信号完整性和抗干扰能力。

在布局时，应尽量合理规划电网的结构和布线的路径。

4.分析和优化信号传输路径：信号传输路径是PCB布线中需要特别关注的一部分。

通过分析信号传输路径，可以了解信号在电路板上的传输特性，并进行优化。

例如，可以采用直线传输路径，减小信号传输的损耗和干扰；可以避免信号线与电源线、地线和其他高频信号线的交叉，减小互相干扰。

5.处理高频和高速信号：在布线中，对于高频和高速信号需要特别注意。

高频信号容易受到串扰和反射的影响，因此对于高频信号，应避免长线和小弯曲。

对于高速信号，需要注意控制传输线的阻抗匹配，减小信号的反射和射频干扰。

6.使用适当的布线规则和约束：在进行布线之前，需要根据电路设计的要求和约束设置适当的布线规则。

布线规则可以包括连线宽度、线间距、最小孔径等要素。

合理设置布线规则可以减小静电干扰和交叉干扰，提高电路的性能和可靠性。

7.进行电磁兼容性（EMC）设计：在进行布线时，需要考虑电磁兼容性设计。

电磁辐射和电磁敏感性是电路板设计中常见的问题，可以通过合理的布线和使用滤波器来减小电磁干扰。

8.进行仿真和测试：在完成布线之后，需要进行仿真和测试来验证电路的性能和可靠性。

通过仿真和测试，可以检测电路中可能存在的问题，并做出相应的调整。

pcb布局布线技巧及原则随着现代电子产品的迅速发展，PCB布局布线技术也变得越来越重要。

合理的PCB布局和布线，可以使电路板满足各种电气和电磁兼容性要求，提高电路可靠性和生产效率。

本文将介绍PCB布局布线的一些技巧及原则，以帮助电子工程师更好地设计出优秀的电路板。

1. 布局原则（1）分区原则在PCB布局设计中，分区原则是非常重要的一项内容。

设计师首先需要根据电路的功能特征，将电路板分成若干区域。

每个区域中的电路具有相同的特征和要求，例如电源、信号处理、调试等等，设计师应注意避免不同类型的电路混合在同一区域内。

（2）分层原则为了减小电路板的尺寸和降低电路板的干扰，电子工程师会采用分层原则。

具体来说，电路板会分成不同的层，例如信号层、地层和电源层等。

这样就可以大幅减少信号线的长度，从而减小了电路板的电磁干扰，提高了整个电路板的性能。

（3）最短线路原则在PCB布局设计中，需要尽可能的缩短电路板的信号线路，以减小电路板的电磁干扰，提高信号传输的可靠性。

设计师在布线时最好保证信号线的长度尽可能短。

（4）空间利用原则在设计电路板布局时，设计师还应考虑空间利用原则，充分利用电路板的空间，使得每一块电路板发挥最大的效益。

例如，在空间有限的情况下，可以采用堆叠电容和器件的方式，以节省空间。

2. 布线技巧（1）防止信号干扰为防止信号线之间的干扰，可以将两条信号线之间插入空白区域或地线，或者增加信号线之间的距离。

此外，设计师还可以采用屏蔽技术，在某些敏感信号线附近铺设金属屏蔽来防止干扰。

（2）少转弯原则在布线时，少转弯原则也是非常重要的。

因为信号线在转弯的时候会产生电容和电感，这样就会对信号的传输产生影响。

因此，在信号传输方向的每个转弯点，都尽量减少转弯角度或使用圆角。

（3）避免信号共享线信号共享线指的是多个信号共用一条线路。

这样会导致信号之间的干扰，并且也不利于信号的传输。

设计师应尽量避免使用信号共享线。

（4）对地设计技巧地线的设计也非常重要。

PCB手动布线规则在PCB（Printed Circuit Board）的手动布线中，有许多规则和技巧可以帮助设计师实现高性能、低噪音和可靠性的电路板布线。

下面介绍一些重要的手动布线规则。

1.克服布线密度限制：当布线密度较高时，必须仔细考虑线路的走向和安排。

相邻元件之间的间距应保持足够的空间，以免发生短路。

布线时，可以通过改变引脚顺序或组合元件来降低布线密度。

2.保持信号完整性：布线时应注意信号完整性，特别是高速信号。

可以采用不同的技术来降低信号的传输延迟、串扰和反射。

保持信号走线路径的匹配性和对称性，使用正确的差分对，控制信号长度和层间跳距，以降低信号失真和抖动。

3.分离高频和低频信号：为了避免高频信号对低频信号的干扰，应将它们的走线路径尽量分离。

可以使用地平面和电源平面来提供屏蔽，减少干扰。

同时，在布线中要避免信号线和电源线、地线的交叉。

4.绕过敏感区域：在布线时，要避免将信号线通过敏感区域，如模拟和数字地区的交叉。

这样做可以减少干扰和串音的可能性。

如果不可避免，可以使用地平面间隔或屏蔽隔离来减少干扰。

5.控制天线效应：天线效应指布线中信号线的辐射或接收到其他信号线的干扰。

为了控制天线效应，可以选择适当的线宽和线间距，使其匹配电气规范。

在敏感区域周围，可以保持较大的缝隙，减少辐射和互相之间的耦合。

6.管理地平面和电源平面：在PCB布线中，地平面和电源平面的设计非常重要。

地平面可以减少信号的回流路径，提供低阻抗的返线回路。

电源平面可以提供稳定的电源供应，减小电源线的阻抗和噪音。

在布线时，要确保地平面和电源平面的连续性、一致性和低阻抗。

7.考虑阻抗控制：在高速信号传输中，阻抗控制非常重要。

布线时要注意控制差分对信号的阻抗一致性，以减少信号反射和串扰。

要根据所使用的信号线类型和材料选择适当的线宽和线间距。

8.减少盲穿孔：盲穿孔是绕过板上其中一层而连接到其他层的通孔。

当布线中需要使用盲穿孔时，要注意控制盲孔的直径和深度，以减小信号的损耗和串扰。

PCB布线的基本规则与技巧PCB（Printed Circuit Board，印刷电路板）布线是电子产品设计中非常重要的一环，它涉及到电路设计的优化、信号传输的质量以及电路板的可靠性等方面。

以下是一些PCB布线的基本规则与技巧。

1.分隔高频与低频信号：在布线过程中，应将高频和低频信号分隔开来，以减少相互干扰。

可以通过增加地线、使用地层或远离干扰源等方式实现。

2.避免信号线与电源线、地线交叉：信号线与电源线、地线交叉会引起互相干扰，影响信号的传输质量。

在布线时应尽量避免信号线与其他线路的交叉，并采取合适的措施进行隔离。

3.保持信号线的相互垂直：信号线之间保持垂直可以减少信号之间的干扰。

在布线时，应尽量使信号线垂直地通过其他信号线或电源线、地线。

4.尽量缩短信号线的长度：信号线的长度会对信号传输的延迟和损耗产生影响，因此在布线时应尽量缩短信号线的长度。

对于高频信号尤为重要。

5.使用平面与过孔进行地线连接：地线是电路板中非常重要的一条线路，它可以提供整个电路的参考电平。

在布线时，可以通过使用平面层与过孔来进行地线的连接，提高地线的连续性。

6.使用平面与过孔进行电源线连接：电源线的布线也是非常重要的，尤其是对于供电要求较高的芯片或模块。

在布线时，可以通过使用平面层与过孔来进行电源线的连接，减少电源线的阻抗。

7.控制线宽和线距：PCB布线中的线宽和线距对电路的阻抗、信号的传输速度以及电流的承载能力等都是有影响的。

在布线时要根据需要选择合适的线宽和线距，保证电路的性能。

8.避免信号环路：信号环路会引起信号的反馈和干扰，影响电路的正常工作。

在布线时应尽量避免信号环路的产生，可以采取断开一部分连接或改变布线路径等方式来解决。

9.保持信号对称性：对于差分信号线或时钟信号线，应保持信号的对称性。

在布线时应尽量使信号线的路径相同，长度相等，以减少差分信号之间的干扰。

10.考虑EMI（Electromagnetic Interference，电磁干扰）：在布线过程中应考虑到电磁干扰的问题，采取一些措施来减少电磁辐射和干扰。
