TVS二极管的主要参数TVS二极管（Transient Voltage Suppressor Diode）是一种具有特殊的结构和材料，用于抑制电路中的浪涌电压和过电压的二极管。

它通常用于电力电子设备的保护和稳压电路设计，以抵抗瞬态过电压的冲击。

1. 额定电压（Rated Voltage）：TVS二极管的额定电压是指在正向工作状态下，能够连续承受的最大电压。

它是一个重要的参数，决定了TVS二极管的工作可靠性和保护能力。

2. 尖峰脉冲功率（Peak Pulse Power）：TVS二极管在保护电路中的打开时间很短，因此需要能够吸收和耗散来自过电压的巨大能量。

尖峰脉冲功率是TVS二极管在定义时间内能够承受的最大脉冲功率。

3. 尖峰脉冲电流（Peak Pulse Current）：TVS二极管在保护电路中承受过电压时会引起脉冲电流流过。

尖峰脉冲电流是TVS二极管在定义时间范围内能够承受的最大脉冲电流。

4. 极限工作温度（Maximum Operating Temperature）：TVS二极管的极限工作温度是指它能够正常工作的最高环境温度。

超过这个温度可能会导致性能下降或者破坏。

5. 开启电压（Breakdown Voltage）：TVS二极管的开启电压是指当它承受的电压超过额定电压时，它会开始导电的电压。

开启电压是用来确定TVS二极管工作区域的一个参数。

6. 容量（Capacitance）：TVS二极管在正向偏置电压下，容量会引起一些损失。

容量是指反向偏置电压下，TVS二极管之间的电容。

容量较低的TVS二极管可以改善其响应速度，并减少在保护电路中弛豫振荡的可能性。

7. 响应时间（Response Time）：TVS二极管的响应时间是指从电压超过设定值并开始导电，到TVS二极管完全导通的时间。

响应时间越短，则对于过电压的保护能力越强。

8. 可反复使用性能（Surge Life）：TVS二极管承受过电压后的可靠性和恢复能力是一个重要参数。

TVS瞬态电压抑制二极管（钳位二极管）原理参数瞬态抑制(TVS)又叫钳位二极管，是目前国际上普遍用法的一种高效能庇护器件，它的外型与一般二极管相同，但却能汲取高达数千瓦的浪涌功率，它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立刻降至极低的导通值，从而允许大通过，同时把电压钳制在预定水平，其响应时光仅为10-12毫秒，因此可有效地庇护线路中的精密元器件。

瞬态电压抑制二极管允许的正向浪涌电流在TA=250C，T=10ms条件下，可达50～200A。

双向TVS可在正反两个方向汲取瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS适用于沟通电路，单向TVS普通用于直流电路。

可用于防雷击、防过电压、抗干扰、汲取浪涌功率等，是一种抱负的庇护器件。

耐受能力用瓦特(W)表示。

瞬态电压抑制二极管的主要电参数(1)击穿电压V(BR) 器件在发生击穿的区域内，在规定的实验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。

(2)最大反向脉冲峰值电流IPP在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。

IPP与最大钳位电压VC(MAX)的乘积，就是瞬态脉冲功率的最大值。

用法时应正确选取TVS，使额定瞬态脉冲功率PPR大于被庇护器件或线路可能浮现的最大瞬态浪涌功率。

瞬态电压抑制二极管的分类瞬态电压抑制二极管可以按极性分为单极性和双极性两种，按用途可分为各种电路都适用的通用型器件和特别电路适用的专用型器件。

如：各种沟通电压庇护器、 4~200mA电流环保器、数据线庇护器、同轴电缆庇护器、电话机庇护器等。

若按封装及内部结构可分为：轴向引线二极管、双列直插TVS阵列(适用多线庇护)、贴片式、组件式和大功第1页共5页。

1.5KE-瞬态抑制二极管型号
瞬态电压抑制二极管参数（TVS）资料Microsemi公司资料封装：DO-201
瞬态抑制二极管的选型
1、确定被保护电路的最大直流或连续工作电压、电路的额定标准电压和“高端”容限。

2、TVS额定反向关断VWM应大于或等于被保护电路的最大工作电压。

若选用的VWM太低，器件可
能进入雪崩或因反向漏电流太大影响电路的正常工作。

串行连接分电压，并行连接分电流。

3、TVS的最大箝位电压VC应小于被保护电路的损坏电压。

4、在规定的脉冲持续时间内，TVS的最大峰值脉冲功耗PM必须大于被保护电路内可能出现的峰值脉
冲功率。

在确定最大箝位电压后，其峰值脉冲电流应大于瞬态浪涌电流。

5、对于数据接口电路的保护，还必须注意选取具有合适电容C的TVS器件。

6、根据用途选用TVS的极性及封装结构。

交流电路选用双极性TVS较为合理；多线保护选用TVS阵
列更为有利。

7、温度考虑。

瞬态电压抑制器可以在－55~+150℃之间工作。

如果需要TVS在一个变化的温度工作，
由于其反向漏电流ID是随增加而增大；功耗随TVS结温增加而下降，从+25℃到+175℃，大约线性下降50％雨击穿电压VBR随温度的增加按一定的系数增加。

因此，必须查阅有关产品资料，考虑温度变化对其特性的影响。

P6KE TVS瞬态抑制二极管型号
工作温度范围-55-175℃功率消耗- 最低600W
TVS瞬态电压抑制二极管原理
TVS瞬态抑制二极管封装。

TVS管的应用原理参数及选型TVS（Transient Voltage Suppressor）是一种主要用于电子设备中保护电路的二极管，它能够提供有效的瞬态过电压保护，防止电路受到过电压的损害。

TVS管的应用原理、参数及选型如下：一、应用原理：TVS管的工作原理基于Zener电压稳压器的原理。

当TVS管处于正常工作状态时，它会维持一个较低的反向电压，发生瞬态过电压时，TVS管会迅速引导大量的电流，将过电压降低到一个安全范围的电压。

同时，TVS管具有非线性I-V特性，其电阻随电压的变化而变化，能够有效消耗过电压产生的能量。

二、参数：1.最大电压（Vc）：TVS管能够承受的最大峰值电压。

选用时应确保过电压不会达到此值。

2.工作电压（Vr）：TVS管的额定电压。

当达到此电压时，TVS管开始起作用。

3.额定功率（Pd）：TVS管能够持续耗散的功率。

过大的功率会使TVS管过热，降低其寿命。

4. 顶端耐受电流（Itsm）：TVS管能够瞬时承受的峰值电流。

当过电压发生时，TVS管必须能够承受此电流。

5.电容（Cj）：TVS管的电容特性。

电容越小，TVS管对高频干扰的反应越快。

三、选型：1.根据电路的工作电压确定TVS管的额定电压（Vr）。

额定电压应略大于电路工作电压。

2.根据可能发生的过电压确定TVS管的最大电压（Vc）。

最大电压应大于最大预期过电压。

3.根据电路的功率确定TVS管的额定功率（Pd）。

额定功率应满足电路的需求。

4. 根据过电压产生的峰值电流确定TVS管的顶端耐受电流（Itsm）。

Itsm应大于或等于过电压产生的峰值电流。

5.根据电路的抗干扰能力确定TVS管的电容（Cj）。

电容越小，对干扰的反应越快。

值得注意的是，TVS管的参数选型应根据实际应用情况综合考虑。

不同应用场景下，TVS管的参数需求会有所不同，例如工频电源线路、数据线路、汽车电子等，都会有各自的特殊要求。

总之，TVS管作为一种重要的瞬态过电压保护器件，在电子设备中扮演着关键的角色。

TVS二极管的工作原理及主要参数TVS二极管（Transient Voltage Suppressor Diode）是一种用于保护电路免受过电压和过流的影响的二极管。

它依赖于其非线性电阻特性，在电压超过其额定工作电压时，快速地降低电阻以保护电路。

下面将对TVS二极管的工作原理和主要参数进行详细介绍。

一、工作原理TVS二极管的工作原理是利用PN结的整流特性和非线性电阻特性。

当电压低于其额定工作电压时，TVS二极管表现出类似于普通二极管的整流特性，将电流快速导通。

但当电压超过其额定工作电压时，电阻会快速减小，导致电流快速增大。

在额定工作电压以下，TVS二极管的电阻很高，只有极小的漏电流通过。

但当电压超过其额定工作电压时，TVS二极管的电阻快速降低到一个很低的值，导致大量电流通过，并将过电压转移到接地。

二、主要参数1.额定工作电压：TVS二极管的额定工作电压是指其能够正常工作的最高电压。

当电压超过额定工作电压时，TVS二极管会开始导通。

2.电静态电容：电静态电容是指TVS二极管在静态工作条件下的电容值。

它决定了TVS二极管对高频信号的响应能力。

3.峰值脉冲功率：TVS二极管的峰值脉冲功率是指在额定工作电压下，它能够处理的最大瞬态能量。

这个参数决定了TVS二极管能够吸收和释放的过电压能量。

4.尖峰耐受电流：尖峰耐受电流是指在额定工作电压下，TVS二极管能够吸收的最大瞬态电流。

它决定了TVS二极管能够处理的过流能力。

5.反向导通电流：反向导通电流是指TVS二极管在反向电压下，可以通过的最大电流。

这个参数决定了TVS二极管在反向电压下的耐受能力。

6.响应时间：响应时间是指TVS二极管由导通到非导通或由非导通到导通所需要的时间。

这个参数决定了TVS二极管对瞬态电压的响应速度。

7.数量级：数量级是指TVS二极管的最大额定工作电压的数量级。

它决定了TVS二极管能够承受的最高电压。

以上是TVS二极管的工作原理及其主要参数的详细介绍。

24v电路瞬态二极管
在24V电路中，瞬态抑制二极管（Transient Voltage Suppression Diode，简称TVS二极管）是一种常用的保护元件，用于抑制瞬态电压的干扰和保护电路。

TVS二极管的主要作用是在电路中出现瞬态电压时，将其导向地，以保护电路中的其他元件不受损坏。

在选择TVS二极管时，需要考虑工作电压、额定功率、响应时间和极性等因素。

24V系统一般选用36V的大功率TVS二极管，如SM5S36A、SM5S33A、SM6S36A等型号2。

不同的保护需求和测试条件，汽车电子瞬态浪涌保护用TVS二极管型号也不一样，具体方案设计、电路保护元件选型可与相关工程师沟通交流。

1。

TVS的特性及其参数
电压及电流的瞬态干扰是造成电子电路及设备损坏的主要原因，常给人们带来无法估量的损失。

这些干扰通常来自于电力设备的起停操作、交流电网的不稳定、雷电干扰及静电放电等,瞬态干扰几乎无处不在、无时不有,使人感到防不胜防。

幸好,一种高效能的电路保护器件TVS的出现使瞬态干扰得到了有效抑制。

TVS（TRANSIENT VOLTAGE SUPPRESSOR）或称瞬变电压抑制二极管是在稳压管工艺基础上发展起来的一种新产品，其电路符号和普通稳压二极管相同,外形也与普通二极管无异,当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度（最高达1*１0-12秒）使其阻抗骤然降低，同时吸收一个大电流，将其两端间的电压箝位在一个预定的数值上，从而确保后面的电路元件免受瞬态高能量的冲击而损坏。

TVS的特性及其参数
图1 TVS特性曲线
TVS的特性
如果用图示仪观察TVS的特性，就可得到图1中左图所示的波形。

如果单就这个曲线来看,TVS管和普通稳压管的击穿特性没有什么区别，为典型的PN结雪崩器件。

但这条曲线只反映了TVS特性的一个部分，还必须补充右图所示的特性曲线，才能反映TVS的全部特性。

这是在双踪示波器上观察到的TVS管承受大电流冲击时的电流及电压波形。

图中曲线1是TVS管中的电流波形，它表示流过TVS管的电流由1mA突然上升到峰值，然后按指数规律下降，造成这种电流冲击的原因可能是雷击、过压等。

曲线2是TVS管两端电压的波形，它表示TVS中的电流突然上升时，TVS两端电压也随之上升，但最大只上升到VC值，这个值比击穿电压VBR略大，从而对后面的电路元件起到保护作用。

TVS的参数。

SIYURP6KE6.8 ...... P6KE440AW 极限值和温度特性 TA = 25℃ 除非另有规定。

Maximum Ratings & Thermal Characteristics Ratings at 25℃ ambient temperature unless otherwise specified.单位 Unit参数 Parameter符号 Symbols数值 Value 功率消耗P ppmMinimum 600电特性 TA = 25℃ 除非另有规定。

Electrical Characteristics Ratings at 25℃ ambient temperaturePower Dissipation100峰值正向浪涌电流 8.3ms单一正弦半波Peak forward surge current 8.3 ms single half sine-waveAI FSM3.5V V F最大瞬间正向电压I F = 50A Maximum Instantaneous Forward Voltage20℃/W R θJA 典型热阻Typical Thermal Resistance Junction-to-lead℃Tj, TSTG-55 --- +175工作结温和存储温度Operating Junction And Storage Temperature Range瞬间电压抑制二极管Transient Voltage SuppressorsBreakdown Voltage 6.8 to 440V特征 Features机械数据 Mechanical Data转折电压 6.8 --- 440V·高温焊接保证 High temperature soldering guaranteed:265℃/10 秒, 0.375" (9.5mm)引线长度。

265℃/10 seconds, 0.375" (9.5mm) lead length,·引线可承受5 磅 (2.3kg) 拉力。

瞬态抑制二极管TVS管型号汇总硕凯电子（Sylvia）1、瞬态抑制二极管产品简述硕凯瞬态电压抑制器（TransientVoltageSuppressor）简称TVS管，也叫瞬态抑制二极管，TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。

其耐突波电流的能力与其P-N结面积成正比。

TVS广泛应用于半导体及敏感器件的保护，通常用于二级电源和信号电路的保护，以及防静电等。

其特点为反应速度快(为ps级)，体积小，脉冲功率较大，箝位电压低等。

其10/1000μs 波脉冲功率从400W～30KW，脉冲峰值电流从0.52A～544A；击穿电压有从6.8V～550V的系列值，便于各种不同电压的电路使用。

2、各种型号大全（1）名称：SOD-123封装SMF系列功率：200W电压（VRWM）：1.0-400V电流（IPP）：21.7-0.65A封装：SOD-123产品系列：SMF（2）名称：DO-214AC封装SMAJ系列功率：400W工作电压：5.0－440.0V电流（IPP）：43.5-0.6A封装：DO-214AC产品系列：SMAJ（3）名称：DO-214AA封装SMBJ系列功率：600W工作电压：5.0-440.0V电流：65.3-0.9A封装：DO-214AA产品系列：SMBJ（4）名称：DO-214AB封装SMCJ系列功率：1500W工作电压：5.0-440.0V电流：163.0-2.1A封装：DO-214AB产品系列：SMCJ（5）名称：DO-214AB封装SMDJ系列功率：5000W工作电压：5.0-170.0V电流：326.1-10.9A封装：DO-214AB产品系列：SMDJ（6）名称：DO-15封装SA系列功率：500W工作电压：5.0-180.0V电流：55.4-1.7A封装：DO-15产品系列：SA（7）名称：DO-41封装P4KE系列功率：400W工作电压：5.8-495.0V电流：39.0-0.52A封装：DO-41产品系列：P4KE（8）名称：DO-15封装P6KE系列功率：600W工作电压：5.8-512.0电流：0.75-58.1A封装：DO-15产品系列：P6KE（9）名称：DO-201封装 1.5KE系列功率：1500W工作电压：5.8-495.0V电流：144.8-2.0A封装：DO-201产品系列：1.5KE（10）名称：P600封装3KP系列功率：3000W工作电压：5.0-220.0V电流：326.1-8.1A封装：P600产品系列：3KP（11）瞬态抑制二极管TVS二极管余下型号如下：3、小结有关硕凯瞬态抑制二极管TVS二极管的各种型号主要为以上这些，当然，后期还会有新的型号上市，到时再共享。

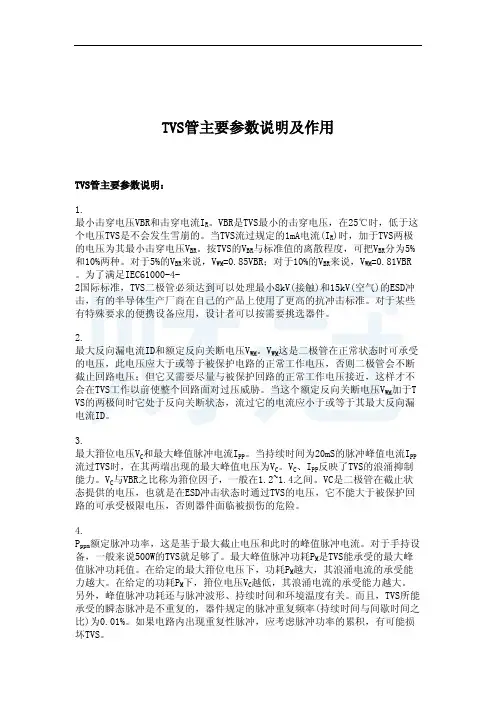

TVS管主要参数说明及作用TVS管主要参数说明：1.最小击穿电压VBR和击穿电流I R。

VBR是TVS最小的击穿电压，在25℃时，低于这个电压TVS是不会发生雪崩的。

当TVS流过规定的1mA电流(I R)时，加于TVS两极的电压为其最小击穿电压V BR。

按TVS的V BR与标准值的离散程度，可把V BR分为5%和10%两种。

对于5%的V BR来说，V WM=0.85VBR；对于10%的V BR来说，V WM=0.81VBR 。

为了满足IEC61000-4-2国际标准，TVS二极管必须达到可以处理最小8kV(接触)和15kV(空气)的ESD冲击，有的半导体生产厂商在自己的产品上使用了更高的抗冲击标准。

对于某些有特殊要求的便携设备应用，设计者可以按需要挑选器件。

2.最大反向漏电流ID和额定反向关断电压V WM。

V WM这是二极管在正常状态时可承受的电压，此电压应大于或等于被保护电路的正常工作电压，否则二极管会不断截止回路电压；但它又需要尽量与被保护回路的正常工作电压接近，这样才不会在TVS工作以前使整个回路面对过压威胁。

当这个额定反向关断电压V WM加于T VS的两极间时它处于反向关断状态，流过它的电流应小于或等于其最大反向漏电流ID。

3.最大箝位电压V C和最大峰值脉冲电流I PP。

当持续时间为20mS的脉冲峰值电流I PP 流过TVS时，在其两端出现的最大峰值电压为V C。

V C、I PP反映了TVS的浪涌抑制能力。

V C与VBR之比称为箝位因子，一般在1.2~1.4之间。

VC是二极管在截止状态提供的电压，也就是在ESD冲击状态时通过TVS的电压，它不能大于被保护回路的可承受极限电压，否则器件面临被损伤的危险。

4.P ppm额定脉冲功率，这是基于最大截止电压和此时的峰值脉冲电流。

对于手持设备，一般来说500W的TVS就足够了。

最大峰值脉冲功耗P M是TVS能承受的最大峰值脉冲功耗值。

在给定的最大箝位电压下，功耗P M越大，其浪涌电流的承受能力越大。

提到TVS,大部分电子工程师基本都知道是用来端口防护的，防止端口瞬间的电压冲击造成后级电路的损坏。

由于其在电路中的极其重要的地位，但是，针对TVS的选型过程，很多厂家都是直接给推荐电路，直接告诉设计者答案选择哪个器件，却很少对选型过程提供理论计算，大部分的电子工程师针对TVS选型的时候，老人凭经验，新人凭参考，一旦更换厂家或者更换测试条件，就无从下手了，本文就专门解决该问题，让新人老人对 TVS选型都能得心应手。

01TVS工作原理TVS (Transient Voltage Suppressors)，即瞬态电压抑制器，又称雪崩击穿二极管。

它是采用半导体工艺制成的单个PN结或多个PN结集成的器件。

TVS有单向与双向之分，单向TVS 一般应用于直流供电电路，双向TVS应用于电压交变的电路。

如图1所示，应用于直流电路时单向TVS反向并联于电路中，当电路正常工作时，TVS处于截止状态(高阻态)，不影响电路正常工作。

当电路出现异常过电压并达到TVS(雪崩)击穿电压时，TVS迅速由高电阻状态突变为低电阻状态，泄放由异常过电压导致的瞬时过电流到地，同时把异常过电压钳制在较低的水平，从而保护后级电路免遭异常过电压的损坏。

当异常过电压消失后，TVS阻值又恢复为高阻态。

图1 ：TVS工作原理02TVS关键参数工欲善其事，必先利其器，要用好TVS，必须先了解其关键的参数。

(1)Vrwm截止电压：TVS的最高工作电压，可连续施加而不引起TVS劣化或损坏的最高工作峰值电压或直流峰值电压。

对于交流电压，用最高工作电压有效值表示，在V RWM下，TVS认为是不工作的，即是不导通的。

换一句话，电路的最高工作电压必须小于Vrwm，否则将会导致TVS动作导致电路异常。

(2)I R漏电流：漏电流，也称待机电流。

在规定温度和最高工作电压条件下，流过TVS的最大电流。

TVS的漏电流一般是在截止电压下测量，对于某一型号TVS, I R应在规定值范围内。

什么是TVS瞬态抑制二极管，瞬态抑制二极管（Transient V oltage Suppressor）简称TVS 管，TVS管的电气特性是由P-N结面积、掺杂浓度及晶片阻质决定的。

其耐突波电流的能力与其P-N结面积成正比。

当TVS二极管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。

TVS管工作原理：器件并联于电路中，当电路正常工作时，它处于截止状态（高阻态），不影响线路正常工作，当电路出现异常过压并达到其击穿电压时，它迅速由高阻态变为低阻态，给瞬间电流提供低阻抗导通路径，同时把异常高压箝制在一个安全水平之内，从而保护被保护IC或线路；当异常过压消失，其恢复至高阻态，电路正常工作。

TVS允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A。

双向TVS 可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。

可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。

耐受能力用瓦特(W)表示。

TVS二极管可以很方便地与其它器件集成在一个芯片上，现有很多将EMI过滤和RFI 防护等功能与TVS管集成在一起的器件，不但减少设计所采用的器件数目降低成本，而且也避免PCB板上布线时易诱发的伴生自感。

瞬态电压抑制二极管的选用原则在选用瞬态电压抑制二极管(TVS)时，必须考虑电路的具体条件，一般应遵循以下原则：1) 箝位电压Vc(MAX)不大于电路的最大允许安全电压。

2) 最大反向工作电压(变位电压)VRWM不低于电路的最大工作电压，一般可以选VRWM等于或略高于电路最大工作电压。

3) 额定的最大脉冲功率，必须大于电路中出现的最大瞬态浪涌功率。

下面是TVS在电路应用中的典型例子:TVS用于交流电路图2-1是一个双向TVS在交流电路中的应用，可以有效地抑制电网带来的过载脉冲，从而起到保护整流桥及负载中所有元器件的作用。

瞬态抑制二极管（Transient Voltage Suppressor Diode，TVS diode）是一种在电路中用于保护敏感元件免受瞬态过压损害的器件。

本文将探讨TVS二极管的参数及其对电路性能的影响。

一、额定反向工作电压（Standoff Voltage）TVS二极管的额定反向工作电压是指器件能够承受的最大反向电压。

选择TVS二极管时，需要根据电路中的最大工作电压选择合适的额定反向工作电压，以保证TVS二极管在正常工作时能够正常工作、在瞬态过压时能够起到保护作用。

二、峰值脉冲功率（Peak Pulse Power）峰值脉冲功率是指TVS二极管能够吸收的最大脉冲能量。

这个参数需要根据电路中的脉冲能量大小来选择，以保证TVS二极管在遭受瞬态过压时能够吸收足够的能量而不损坏。

三、峰值脉冲电流（Peak Pulse Current）峰值脉冲电流是指TVS二极管可以持续吸收的最大脉冲电流。

根据电路中的脉冲电流大小来选择合适的TVS二极管，以确保TVS二极管在瞬态过压时能够承受住电流冲击而不损坏。

四、电压响应时间（Voltage Clamping Time）电压响应时间是指TVS二极管从正常工作状态到开始工作（开始导通）的时间。

这个参数影响了TVS二极管对电路中瞬态过压的响应速度，选择TVS二极管时需要根据电路中对过压响应速度的要求来选择合适的电压响应时间。

五、电路中的连接方式TVS二极管可以采用单端连接或双端连接。

在选择TVS二极管时，需要根据具体的电路结构和要求来选择合适的连接方式，以确保TVS二极管能够在电路中发挥最佳的保护效果。

六、封装类型TVS二极管的封装类型有多种，如DO-214AC、SMA、SMB等。

在选择TVS二极管时，需要根据具体的电路设计和要求来选择合适的封装类型，以确保TVS二极管能够方便地安装在电路板上并且能够满足电路的外形尺寸要求。

TVS二极管的参数对电路性能有着重要的影响，选择合适的TVS二极管对于保护电路中的敏感元件免受瞬态过压损害至关重要。

页 数：7生效日期：2001.1.1密 级：内部公开版 本：V2.0规范编码：器件选用规范华为电气瞬态抑制二极管选用规范拟 制： _巩加忠 _______日 期：2000.12___审 核：_刘善中_________日 期：_2000。

12______________________________________________规范化审查：_____________日 期：__________批 准：刘海涛___________日 期：2000。

12_更 改 信 息 登 记 表规范名称: 规范编码:2,000.12巩加忠升级V2.0更改时间更改人更改说明更改原因版本瞬态抑制二极管选用规范1. 基本特性及使用范围1.1 基本特性瞬态抑制二极管又叫TVS 管，是一种特殊的稳压二极管，其PN 结是通过合金工艺制做的合金结，结面积较大，吸收电流能力强。

其作用是对线上的电压进行钳位，防止瞬间电压损坏灵敏元件，当线上的电压超过齐纳雪崩值时，它就起作用。

因为瞬间电压可能达到很高，所以TVS 管必须具有处理大雪崩电流的能力，这就是说，在装配工艺上也必须保证TVS 能在很短的时间内吸收高能量。

典型的TVS 管按功率可分为24W 、40W 、400W 、600W 、1500W 、5000W 的等级，如转换成1ms 周期的雪崩能量则分别为0.033、0.055、0.55、0.08、2.1、7.0焦耳，其电压可以几伏到几百伏。

从封装形式看一般是表面贴装和引线封装两种。

1.2 主要参数TVS 管的特性曲线如图1，各参数及其大小关系可很容易地从图上看出。

其意义如下：①.V RWM ：最大反偏电压TVS 不导通时所承受的最大反向电压。

此电压与普通二极管的反向电压V R 相似。

但应当注意，击穿小于10V 的TVS 管其漏电流比较大，最大可达5mA 。

击穿大于10V 的TVS 管，其漏电流一般在几十微安以下。

V RWM 通常是选择其所保护的器件或电路的电源电压的参考值。
