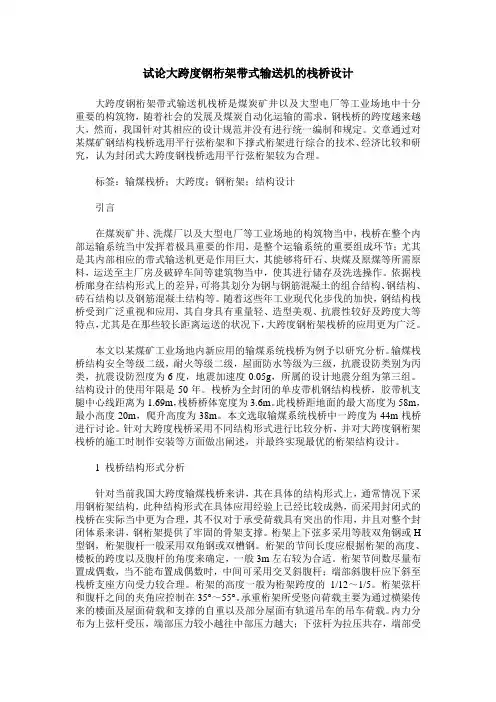

试论大跨度钢桁架带式输送机的栈桥设计大跨度钢桁架带式输送机栈桥是煤炭矿井以及大型电厂等工业场地中十分重要的构筑物，随着社会的发展及煤炭自动化运输的需求，钢栈桥的跨度越来越大，然而，我国针对其相应的设计规范并没有进行统一编制和规定。
文章通过对某煤矿钢结构栈桥选用平行弦桁架和下撑式桁架进行综合的技术、经济比较和研究，认为封闭式大跨度钢栈桥选用平行弦桁架较为合理。
标签：输煤栈桥；大跨度；钢桁架；结构设计引言在煤炭矿井、洗煤厂以及大型电厂等工业场地的构筑物当中，栈桥在整个内部运输系统当中发挥着极具重要的作用，是整个运输系统的重要组成环节；尤其是其内部相应的带式输送机更是作用巨大，其能够将矸石、块煤及原煤等所需原料，运送至主厂房及破碎车间等建筑物当中，使其进行储存及洗选操作。
依据栈桥廊身在结构形式上的差异，可将其划分为钢与钢筋混凝土的组合结构、钢结构、砖石结构以及钢筋混凝土结构等。
随着这些年工业现代化步伐的加快，钢结构栈桥受到广泛重视和应用，其自身具有重量轻、造型美观、抗震性较好及跨度大等特点，尤其是在那些较长距离运送的状况下，大跨度钢桁架栈桥的应用更为广泛。
本文以某煤矿工业场地内新应用的输煤系统栈桥为例予以研究分析。
输煤栈桥结构安全等级二级，耐火等级二级，屋面防水等级为三级，抗震设防类别为丙类，抗震设防烈度为6度，地震加速度0.05g，所属的设计地震分组为第三组。
结构设计的使用年限是50年。
栈桥为全封闭的单皮带机钢结构栈桥，胶带机支腿中心线距离为1.69m，栈桥桥体宽度为3.6m。
此栈桥距地面的最大高度为58m，最小高度20m，爬升高度为38m。
本文选取输煤系统栈桥中一跨度为44m栈桥进行讨论。
针对大跨度栈桥采用不同结构形式进行比较分析，并对大跨度钢桁架栈桥的施工时制作安装等方面做出阐述，并最终实现最优的桁架结构设计。
1 栈桥结构形式分析针对当前我国大跨度输煤栈桥来讲，其在具体的结构形式上，通常情况下采用钢桁架结构，此种结构形式在具体应用经验上已经比较成熟，而采用封闭式的栈桥在实际当中更为合理，其不仅对于承受荷载具有突出的作用，并且对整个封闭体系来讲，钢桁架提供了牢固的骨架支撑。
大跨度钢结构在现代建筑领域中，大跨度钢结构犹如一颗璀璨的明珠，展现出令人惊叹的魅力和强大的实用性。
它不仅为建筑设计带来了更多的可能性，还在众多大型建筑项目中发挥着关键作用。
大跨度钢结构，顾名思义，是指跨度较大的钢结构体系。
一般来说，当跨度超过 30 米时，钢结构的优势就开始凸显出来。
那么，为什么大跨度钢结构会如此受到青睐呢？首先，钢结构本身具有高强度和高刚性的特点。
相比于传统的混凝土结构，钢材的强度更高，能够承受更大的荷载。
这使得在大跨度的情况下，钢结构能够提供足够的支撑力，确保建筑的稳定性和安全性。
其次，钢结构的重量相对较轻。
在大跨度建筑中，减轻结构自重是至关重要的。
较轻的钢结构能够减少基础的负担，降低施工难度和成本。
再者，钢结构具有良好的可塑性和可加工性。
设计师可以根据建筑的造型和功能需求，将钢材加工成各种形状和尺寸，从而实现独特而复杂的建筑设计。
大跨度钢结构在实际应用中有多种形式。
其中，网架结构是较为常见的一种。
它由多根杆件按照一定的规律通过节点连接而成，具有空间受力的特点，能够覆盖较大的空间。
例如，一些大型的体育场馆常常采用网架结构，为观众提供无遮挡的视野。
桁架结构也是大跨度钢结构中的重要类型。
桁架由直杆组成，通过三角形的稳定性原理来承受荷载。
在桥梁、厂房等建筑中，桁架结构被广泛应用。
悬索结构则是另一种独特的大跨度钢结构形式。
它依靠悬索的拉力来支撑结构，具有造型优美、跨度大的优点。
像一些大型的悬索桥，就是悬索结构的典型应用。
在大跨度钢结构的设计和施工过程中，需要考虑众多因素。
首先是荷载的计算。
除了要考虑恒载、活载等常规荷载外，还需要考虑风荷载、地震作用等特殊荷载。
准确的荷载计算是确保结构安全的基础。
其次是结构的稳定性分析。
大跨度钢结构在受力过程中容易出现失稳现象，因此需要通过详细的分析和计算，确保结构在各种工况下的稳定性。
施工过程也是一个关键环节。
由于大跨度钢结构的构件尺寸较大、重量较重，施工难度较大。
目录9.1相贯线加工 ......................................................................................................................8.6桁架的稳定性计算及措施 ..............................................................................................2.3项目副经理职责 ..............................................................................................................4.3钢结构安装质量控制 ......................................................................................................大跨度倒三角管桁架制作安装施工方案项目概况水乐园工程位于大剧院背面、紧邻凯悦酒店，该工程暂定总占地面积3.04万平方米，建筑面积2.2万平方米，其中地上建筑面积2万平米，地下建筑0.2万平米，建筑最高27米，基础形式为钢筋混凝土基础，屋面为钢结构桁架+大型屋面板，桁架最大跨度48米，属于大跨度钢结构吊装施工。
工期目标： 90日历天。
工程质量目标：达到“合格”标准，符合国家及白山市有关工程竣工验收的要求。
一、钢结构深化设计1.钢结构深化设计概述1.1钢结构深化设计简介钢结构深化设计也叫做钢结构二次设计，是以原设计施工图及相关资料（包括业主提供的招标文件、答疑补充文件、技术要求等，结合钢结构制作、运输、安装条件和土建、各相关专业技术提资）为依据，依托软件平台，在虚拟空间内进行1:1平面放样或三维建模，并在此基础上生成图纸和报表清单，完成全套系统化、可实施施工图的过程。
大跨度钢结构常见的结构形式引言概述：大跨度钢结构是指跨度较大的钢结构，通常用于搭建室内体育馆、展览馆、舞台、桥梁等建筑和设施。
大跨度钢结构具有自重轻、抗震性能好、施工周期短、灵活性高等优点，因此在现代建筑中得到了广泛应用。
本文将重点介绍大跨度钢结构常见的结构形式，包括桁架结构、刚架结构、空间网壳结构、索网结构以及综合结构。
正文内容：一、桁架结构：1.三角形桁架结构：采用三角形为基本单元构成的桁架结构，具有结构简单、刚度优良的特点。
2.斜撑桁架结构：在三角形桁架结构的基础上增加了斜撑杆件，提高了桁架的刚度和稳定性。
3.曲线桁架结构：将直线桁架结构改造成曲线形式，在满足结构强度要求的同时增加了建筑的美观性。
二、刚架结构：1.空间刚架结构：将单层或多层刚架平面展开到三维空间中，形成空间刚架结构，能够充分利用空间，提高建筑的使用效率。
2.梁柱刚架结构：将水平梁与竖直柱连接组成的刚架结构，常用于大型室内体育馆等场馆。
三、空间网壳结构：1.单层空间网壳结构：由面板、边缘梁和中央支撑的结构形式，适用于跨度较大的建筑，如体育馆、展览馆等。
2.多层空间网壳结构：在单层空间网壳结构的基础上增加了多层空间结构，提高了结构的稳定性和承载能力。
四、索网结构：1.索杆式索网结构：采用索杆和梁构成的结构形式，常用于建筑的顶棚结构，例如机场候机厅等。
2.索缆式索网结构：采用高强度钢缆构成主要承载结构，适用于大跨度桥梁等工程。
五、综合结构：1.桁架加刚架结构：将桁架和刚架相结合，形成强度和刚度兼备的综合结构形式。
2.桁架加空间网壳结构：在桁架结构上增加空间网壳结构，提高了结构的稳定性和承载能力。
总结：大跨度钢结构具有较大的跨度，适用于建造室内体育馆、展览馆、舞台、桥梁等建筑和设施。
常见的结构形式包括桁架结构、刚架结构、空间网壳结构、索网结构以及综合结构。
不同的结构形式在强度、刚度和稳定性等方面各具优势，根据建筑的具体要求和设计条件选择合适的结构形式可以保证工程的质量和安全。
《14框架式的桁架桥》作业设计方案一、设计背景桁架桥是一种结构简单、承载能力强的桥梁结构，适用于跨度较大的桥梁工程。
本次作业设计的目标是让学生了解桁架桥的结构特点、设计原理及施工工艺，培养学生的设计能力和实践能力。
二、设计内容1. 桥梁结构分析：介绍桁架桥的基本结构、工作原理和设计要求。
2. 材料选用：选择适合桁架桥结构的材料，并说明其特点和优缺点。
3. 桥梁设计：根据给定的跨度和荷载条件，设计一座14框架式的桁架桥。
4. 施工工艺：描述桥梁的施工工艺，包括基础施工、桥墩施工和桥面铺设等过程。
5. 安全思量：分析桁架桥的安全性能，提出设计中需要注意的安全问题，确保桥梁的应用安全。
三、设计步骤1. 桥梁结构分析：通过查阅资料和实地考察，了解桁架桥的结构特点和工作原理，包括桁架的构造、受力分析等内容。
2. 材料选用：根据桁架桥的设计要求和应用环境，选择适合的材料，比如钢材、混凝土等，并分析其特点和适用范围。
3. 桥梁设计：根据设计要求和荷载条件，采用结构分析软件进行计算，确定桁架桥的结构参数，包括桁架的高度、跨度、截面尺寸等。
4. 施工工艺：根据设计图纸和施工方案，了解桥梁的施工工艺流程，包括基础的开掘、桥墩的浇筑和桥面的铺设等具体步骤。
5. 安全思量：在设计过程中，思量桥梁的安全性能，包括承载能力、抗震性能、防腐性能等方面，确保桥梁的应用安全。
四、设计要求1. 设计要求：14框架式的桁架桥跨度为30米，荷载等级为20t，设计寿命为50年。
2. 结构要求：桥梁结构稳定，承载能力强，满足荷载要求，保证桥梁的安全应用。
3. 施工要求：施工工艺简单、高效，保证施工质量，确保桥梁的应用寿命。
4. 安全要求：桥梁设计符合国家标准和规范，保证桥梁的安全性能和应用安全。
五、设计效果通过本次作业设计，学生将能够掌握桁架桥的结构特点和设计原理，了解桥梁设计的基本步骤和要求，培养学生的设计能力和实践能力，提高学生的综合素质和创新能力。
大跨度钢桁架桥梁的结构设计
摘要钢桁架桥梁的使用主要在一些公路桥梁中，在城市规划建设中使用较少。
但是近些年来随着城市道路的快速发展和铁道事业不断推进，大跨度的钢桁架梁桥也得到了很大的发展。
鉴于大跨度钢桁架桥梁在使用中施工方便和能够承载较大的交通量的优势，给城市中桥梁建设提供了更多的选择。
在本文中，详细的介绍了大跨度钢桁架桥梁的结构设计特点，包含有桥梁结构的构造要求，通过使用有限元软件的分析方式，对于大跨度钢桁架梁桥的设计要点和结构承载进行讨论。
关键词大跨度钢桥；大钢桁架桥梁；结构设计；桥梁设计
在城市的发展过程中，对于交通的需求不断提升。
在遇到自然阻碍的情况下需要不断提高工程的智慧来完成实际的需要。
面对江河的阻隔，架设桥梁方面就需要改变以往的设计思路。
这样的情况下，大跨度钢桁架桥梁就应运而生。
下面我们对大跨度钢桁架桥梁的结构进行设计。
1 工程结构概况
某桥梁的整体结构选用下承式大跨度钢桁架桥梁，在桥梁的上部结构中包括有桥面结构、主桁架、桥梁连接体和桥梁支座等五个主要部分。
大跨度钢桁架桥梁桥面铺装结构使用厚度为30cm的钢筋混凝土连续板，并在钢筋混凝土上面铺设有3cm～6cm的防水层和6cm的沥青混凝土层。
整体的桥面板上采用16个现浇钢横梁。
桥梁的上部结构中所选用的混凝土强度为C45，承受荷载的钢筋为HRB450，构造筋为HRB400。
大跨度钢桁架桥梁的桥面结构由钢横梁和纵梁组成。
相比于一般跨径的传力结构相似，大跨度钢桁架桥梁通过桥面将荷载向下传递（纵梁--横梁），通过传力节点最终分布在钢桁架杆件中。
在桥面的钢桁架的横梁中有16道，断面采用工字型的焊接钢，尺寸为2□800×60，1□850×50（单位mm）。
因考虑到桥梁的结构为大跨度，承受的荷载较大，所以结构设计时采用混凝土和钢架共同受力的模式，同时在钢架顶端设置有螺栓剪力键，更好的使混凝土和钢架共同受力。
桥梁的连接体的作用是使得横梁和纵梁能够在风荷载的作用下保持稳定性，并且能在地震的作用下有一定的抗倾覆能力。
因此在结构中使用上弦支撑和水平支撑。
支撑选用H型钢。
钢材选用300×300。
在大跨度钢桁架桥梁中，主桁架是最为重要的承力结构。
考虑到大跨径梁桥的长度普遍较长，所使用的腹杆强度较大，不能使用钢筋混凝土结构，在本设计中，选用高强度的连接系杆。
连接系杆一般不采用工资型钢，而使用高强螺栓连接，并用焊接工字型截面焊接在一起，以此来达到设计的强度，也便于工程的施工。
2 大跨度钢桁架桥梁有限元分析
在大跨度钢桁架桥梁结构设计过程中，由于跨度较大，受力杆件较多，在计算过程中较为复杂。
选用有限元软件对钢桁架受力结构进行分析。
在建立有限元模型的过程中，从平面结构和立体结构两个方面进行，在结合两种的模型建立方式的不同，得出最为贴合工程实例的大跨度钢桁架桥梁模型。
并将平面模型导入结构程序中进行计算。
得到两跨对称的横向布置参数，并在人行道中设置有防撞墩台。
在跨中处的桁架的横向影响线的计算中考虑有最不利荷载分布，进一步对跨中处的桁架受力进行分析。
在空间模型的分析过程中，将上弦和下弦结构分离开来进行分析，考虑到了腹杆和斜腹杆的受力结构，对于有限元中的每个单元体进行分析得到横向和纵向量的单元信息，并。
在考虑到上部结构荷载（桥面荷载、桥面铺装、人行道、防撞墩台永久荷载、可变荷载）的分布情况，根据折减系数的计算之后，转换到各个单元当中。
由设计的结果可以看出，平面结构和空间结构所得出的桁架受力结构模型的计算结构相似，计算结果正确。
而且在使用有限元设计软件中得出的大跨度钢桁架桥梁结构分析数据，都会比杆件的容许应力小。
在软件分析中，还进行钢桁架各个杆件的连接承载能力和连接使用疲劳性实验，都能通过《公路桥涵钢结构及木结构设计规范》JTJ025-86中所制定的要求，保证各杆件的设计强度的情况下疲劳强度都要小于设计容许应力。
最为桥梁的称重部件，横梁在设计的过程中简化为钢和混凝土的结合体进行考虑，在一期荷载当中主要由钢桁架进行承担所有的外部荷载，在二期恒载和活载计算中，荷载由桥梁的纵向梁和混凝土上部面板共同承担。
当荷载的分布情况使用有限元软件分析出来之后，需要对于每个桥梁的应力阶段进行验算，其中包括有应力的验算、挠度的验算、抗压验算、抗拉验算，抗弯验算和系统整体稳定性的验算。
在满足了这些承载力的设计要求才能进行下一步的设计工作。
此外，还要特别强调的是，不同于一般的钢桁架梁桥，在大跨度钢桁架梁桥的设计当中还要对于高强螺栓的铆钉剪力键进行容许力验算，在通过弹性模量和塑性指标的分析之后，计算出合适的铆钉承载能力，从而计算出使用铆钉的数量。
3 大跨度钢桁架桥梁的模态分析
模态分析是动力学分析中很重要的基础分析，是谐响应分析，瞬态分析及反应谱分析等其他动力学分析的起点。
模态分析一般用来确定结构的振动特性，来计算结构的固有频率和主振型。
这些参数即是结构承受动力荷载作用下的重要参数，同时也是结构其他各类型动力学分析的基础，而在模态分析中，低阶振型对结构起控制作用，文中采用大型通用有限元软件ANSYS，采用子空间迭代法进行桥梁模态分析。
刚桁架桥的第一阶振型以竖向对称弯曲为主，自振频率为0.94053Hz，自振周期为1.0632s。
自振周期长，固有频率低，此振型在刚桁架桥的地震响应中占了很大的比例；刚桁架桥的反对称竖弯出现的比较早，自振频率为 1.3191Hz，自振周期为0.7581s。
此阶振型对钢桁架桥的竖向地震反应影响很大；该桥较早出现的振型是以竖桥向为主，说明该刚桁架桥对竖向地震动作用较为敏感。
4 大跨度钢桁架桥梁结构设计方法
1）现有的很多大型建筑物所采用的结构为大跨径式，跨径不断的增加就要考虑在结构物的自重方面进行改良，传统的钢筋混凝土材料已经不能满足现在的建筑要求。
这就需要在大跨径桥梁结构中使用钢桁架。
这就可以降低结构物的自重，提高大跨径桥梁的结构刚度，对于抗震方面的性能也有很大的提升。
在设计规范中，将钢桁架支撑结构的抗震等级由普通的三级提高到抗震二级，对于一些重要的建筑物或是地震多发区桥梁结构需要将整体结构的刚度提高到抗震一级；2）在对于大跨径桥梁的结构分析中，对于受力结构使用力学模型进行分析，在建立力学模型中常使用2D和3D进行模拟，使用的分析软件有SATWE，PMSAP 及ETABS。
根据这些软件的模型建立及模拟，最终得到桥梁结构中杆件的受力分配情况，并根据杆件之间的位移来对内力进行分析研究，以达到对桥梁结构的整体分析，并结合钢桁架桥梁和周边的环境特点，设计出最为合理的桥梁模型；
3）尤为注意的是，在桥梁结构分析中，使用PMSAP 相关的分析系统，对于主跨部分的模拟分析，包括对主跨的结构抗震分析和风荷载情况下的受力分析，考虑到受力平面不均匀分布、楼板处不连续等不利因素，整合考虑桥梁在不利荷载下的工作情况，在结合这些分析数据之后，在一些结构承载薄弱的位置增设结构加强系杆或是其他组合结构，来保证在地震作用和风荷载的作用下能保证桥梁整体的稳定；
4）整体结构内力配筋计算均采用弹性楼板模式进行分析，充分考虑大跨度跃桥面板、桥梁箱室等腹板震动对周边结构构件产生的不利影响；同时对于腹板不连续的楼层，通过加大相应腹板厚度、提高腹板配筋率、采取双层双向配筋等加强措施，以确保水平荷载的有效传递。
5 结论
在桥梁建设当中，考虑到跨度和施工的方式等因素，选用不同的桥型进行施工。
对于本文中提到的大跨径钢桁架桥梁的使用也越来越多。
在本文中，详细的介绍了该桥型的优势，并提出了使用该桥型的技术特点。
使用有限元的分析软件对于桥梁的整体结构进行分析，最终得出各个单元体的承载信息，在模态分析的角度下保证钢桁架梁桥的稳定性，为大跨度钢桁架梁桥的建设做好结构设计工作。
不容忽视的是，在桥梁的结构设计中还要添加有桥梁后期的检测任务，将检测也纳入桥梁的整体结构设计当中，以形成桥梁设计、施工、使用和检测为一体的模式。
参考文献
[1]占智贵.基于ANSYS对大型刚桁架桥的模态分析[S].低温建筑技术，2011，10（11）：123-124.
[2]姜丽梅，江阿兰.基于ANSYS对钢桁架梁桥的静动力分析[S]. 低温建筑技术，2012，13（22）：230-233.
[3]王伟.铁路钢桁梁桥的详细有限元分析研究[D].成都：西南交通大学，2004，12（15）：119-121.
[4]李军.斜拉桥ANSYS结构动力特性分析[S].甘肃科技，2011，4（15）：189-190.。
