汽包水位计操作

汽包水位事故与预防重要性：保持汽包的正常水位是汽包锅炉和汽轮机安全运行的重要条件之一，为了使汽包内有足够的蒸汽空间，保证良好的汽水分离效果，以获得品质良好的蒸汽，我厂规定汽包中心线以下50mm为零水位。

正常上下波动范围为±50mm，最大波动范围不超过±75m。

汽包水位过高，使汽包蒸汽空间高度减小，汽水分离效果下降，将会引起蒸汽带水，使蒸汽品质恶化，蒸汽含盐量提高，以致在过热器管内产生盐垢沉积，使管子过热，金属强度降低而发生爆管；水位严重过高时，蒸汽大量带水，过热汽温急剧下降，蒸汽管道、汽轮机等金属温度发生剧变，产生严重的热应力和热变形，甚至发生水冲击，造成设备损坏。

汽包水位过低，致使下降管进口带汽、循环流动压头降低，严重时会引起水循环的破坏，使水冷壁管超温过热；严重缺水时，还可能造成汽包干锅和水冷壁烧损等严重事故。

汽包水位过低还有可能使炉水进入下降管时形成漏斗，汽包内的蒸汽从漏斗进入下降管而危及水循环的安全。

所以，为了获得良好的蒸汽品质，保证水循环的安全，汽包水位必须保持在规定的范围内。

汽包水位的监视与调整给水控制与调整是保证锅炉安全运行时的重要环节，其主要任务是使给水量满足机组负荷所需的蒸发量要求，保证锅炉正常运行时汽包水位在正常水位±50mm范围内波动。

1.正常运行中给水调整应平衡，给水量不允许大幅度变化。

锅炉负荷＜30%时，为单冲量给水旁路调整门自动调节，锅炉负荷≥30%时为三冲量自动调节，用给水泵转速控制；进行水位调节的手／自动切换时，应手动将汽包水位调至“0”位稳定后，投入给水自动，防止自动调节系统发生大的扰动。

2.水位计“0”水位在汽包中心线下-50mm处，正常运行中，锅炉汽包水位应维持在±50mm范围。

3.当给水投入自动时，应加强对各水位表计的监视，当自动失灵或水位超过±100m m时应及时解除自动，改用手动操作进行调整，防止发生缺、满水事故；4.当两台及以上给水泵并列运行时，应尽量使负荷分配均匀。

冲洗汽包水位计注意事项
冲洗汽包水位计是保证汽包正常运行的重要环节，以下是一些
注意事项：
1. 定期检查，定期检查汽包水位计的工作状态，确保其正常运行。

检查是否有漏水、堵塞或者其他损坏情况，及时进行维修或更换。

2. 清洁操作，在冲洗汽包水位计时，确保操作人员穿戴好相应
的防护装备，如手套、护目镜等。

清洗时应先关闭进水和排水阀门，避免发生意外。

3. 使用正确方法，在冲洗汽包水位计时，应按照设备操作手册
或者相关标准规范的要求进行操作，确保使用正确的冲洗方法和工
艺参数。

4. 安全防护，冲洗汽包水位计时，要确保周围环境安全，避免
有其他人员靠近作业区域，防止发生意外伤害。

5. 注意排放，在冲洗过程中，要及时排放冲洗后的污水和杂质，
避免造成二次污染或者对设备造成损坏。

6. 检查效果，冲洗完成后，要对汽包水位计进行检查，确保冲洗效果良好，水位计显示准确。

总的来说，冲洗汽包水位计是一个重要的维护工作，需要严格按照操作规程进行，确保设备的正常运行和安全性。

同时，操作人员要时刻关注安全防护，确保自身和他人的安全。

锅炉汽包水位调整指导书一期锅炉汽包水位调整指导书1、影响汽包水位的因素总的来说，影响汽包水位变化的因素有两个：物质平衡关系的变化和汽包水空间内工质状态的变化。

前者是给水量与蒸发量之间的平衡关系，后者是汽包压力变化所带来的水和水蒸汽比容的变化。

1、负荷变化负荷缓慢增加，蒸汽流量缓慢增加，汽包水位缓慢下降；负荷缓慢降低，蒸汽流量缓慢减小，汽包水位缓慢上升。

负荷急剧增加，蒸汽流量快速增加，汽包压力突降，汽包水位先升后降；负荷急剧降低，蒸汽流量快速减小，汽包压力突升，汽包水位先降后升。

2、燃烧工况燃料量突然增加，锅水吸热量增加，汽泡增多，体积膨胀，水位暂时升高，而后由于蒸发量增大，汽包压力上升，饱和温度相应升高，汽泡减少，水位下降；燃料量突然减少，锅水吸热量减少，汽泡减少，体积缩小，水位暂时下降，而后由于蒸发量降低，汽包压力下降，饱和温度相应降低，汽泡增多，水位上升。

3、给水压力给水压力增大，给水流量增大，汽包水位上升；给水压力降低，给水流量减小，汽包水位下降；严重时给水压力过低，汽包无法进水。

4、其他因素平安门起座，汽包压力突降，饱和温度随之降低，汽泡增多，水位暂时升高，而后由于蒸汽流量的增大，水位降低；平安门回座与之相反。

高旁突然开大，主汽压力降低，饱和温度随之降低，汽泡增多，水位暂时升高，而后由于蒸汽流量的增大，水位降低；高旁突然关小与之相反。

2、锅炉上水上水前要注意：1〕确认汽包事故放水门送电并开关试验正常；2〕汽包水位联锁和保护确已投入；3〕确认云母水位计、电接点水位计、差压式水位计已投入，调整好水位电视的位置；4〕上水前后抄录膨胀指示。

锅炉上水采用双前置泵上水，在汽包壁温差允许的情况下，可关闭前置泵再循环电动门提高前置泵上水压力。

上水水温控制在35~90℃，上水流量控制在30~60t/h，夏季上水时间不少于2小时，冬季上水时间不少于4小时。

省煤器、水冷壁、汽包的水容积分别为24.1t、122t、51t，以上水流量50t/h计算，大概2.5~3小时汽包可见水。

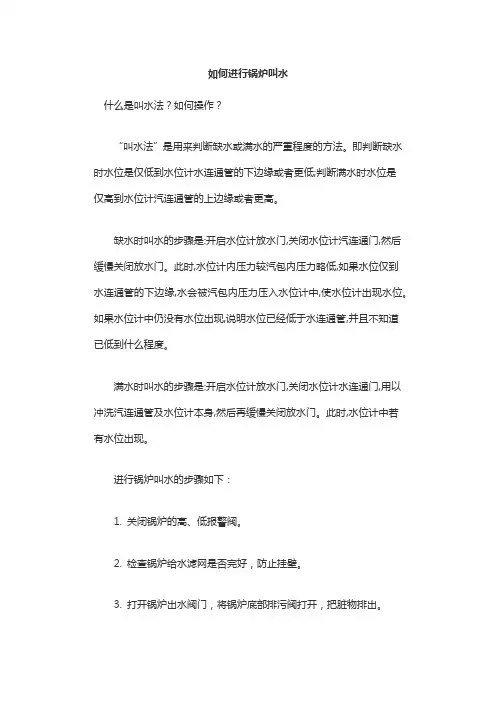

如何进行锅炉叫水
什么是叫水法？如何操作？
“叫水法”是用来判断缺水或满水的严重程度的方法。

即判断缺水时水位是仅低到水位计水连通管的下边缘或者更低;判断满水时水位是
仅高到水位计汽连通管的上边缘或者更高。

缺水时叫水的步骤是:开启水位计放水门,关闭水位计汽连通门,然后缓慢关闭放水门。

此时,水位计内压力较汽包内压力略低,如果水位仅到水连通管的下边缘,水会被汽包内压力压入水位计中,使水位计出现水位。

如果水位计中仍没有水位出现,说明水位已经低于水连通管,并且不知道已低到什么程度。

满水时叫水的步骤是:开启水位计放水门,关闭水位计水连通门,用以冲洗汽连通管及水位计本身,然后再缓慢关闭放水门。

此时,水位计中若有水位出现。

进行锅炉叫水的步骤如下：
1. 关闭锅炉的高、低报警阀。

2. 检查锅炉给水滤网是否完好，防止挂壁。

3. 打开锅炉出水阀门，将锅炉底部排污阀打开，把脏物排出。

4. 之后关闭排污阀，缓慢开启锅炉的上部（安全阀）排气，并密切注意压力表的变化，如果压力表无变化，把上水阀门再打开一些。

5. 当听到安全阀有气体排出后，压力表开始上升，当达到设定工作压力时关闭安全阀。

6. 开启补水泵，把水打到锅炉，检查水中的氯离子含量，确认水质。

7. 此时应密切注意锅炉水位，保持正常水位。

以上步骤完成后，即可完成锅炉的叫水过程。

请注意，操作锅炉时一定要了解相关操作知识和注意事项，确保安全。

如果不熟悉相关操作，寻求人员的帮助和指导。

锅炉汽包双色水位计检修工艺指导手册规程
1设备规范：
型号：B69H-32-YW型
安装数量：2台（锅筒左右各1）生产厂家：长春锅炉仪表总厂技术参数：公称压力：32Mpa可视长度：460、570、670mm接口型式：焊接
接口尺寸：670mm
表体材料：2CH3
2结构简介及工作原理：工作原理：
云母双色水位计,表体为三角型,在同一直线的同一方向开三段观察窗,采用光学折射原理获得汽红、水绿、汽满全红、水满全绿的显示效果。

结构简介参照下图：
I、水位计2、播污他3、水Ui 4.汽色
3大、小修项目及周期：
4检修工艺及质量标准4.1工器具准备：
4.2
检修工艺质量标准
4.3设备组件明细表:
4.4易损件清单。

汽包水位概述汽包水位是指锅炉汽包中水位的高度，是锅炉运行过程中需要密切关注的一个指标。

汽包水位过高或过低都会对锅炉的安全运行产生不良影响，因此合理控制汽包水位是保障锅炉安全运行的重要措施之一。

汽包水位的重要性汽包是锅炉的重要组成部分，主要用于蒸汽分离和蓄压。

汽包水位的高低直接影响锅炉的安全运行和蒸汽质量。

合理的汽包水位可以保证锅炉正常供应蒸汽，并防止过热蒸汽进入汽轮机或其他设备，从而保护设备的安全运行。

汽包水位过高的问题当汽包中的水位过高时，容易导致以下问题：1.波动大：汽包水位过高时，受到液位变化的影响，水位波动幅度增大，可能引起锅炉水位高高低低的不稳定情况，影响锅炉的正常运行。

2.泄漏风险：汽包水位过高会增加锅炉的内压，而过高的内压可能导致泄漏风险的增加，进而对锅炉的安全性产生影响。

3.蒸汽质量下降：汽包水位过高时，可能导致水滴被带入蒸汽管道中，影响蒸汽质量，进而引起设备故障或运行不稳定。

4.超载运行：当汽包水位过高时，可能会导致锅炉超负荷运转，加速设备的磨损，缩短设备寿命。

汽包水位过低的问题当汽包中的水位过低时，容易导致以下问题：1.干燥烧坏：汽包水位过低会导致锅炉受热面过热，烧坏管子或其他受热面，严重时可能引发爆炸等危险情况。

2.蒸汽产出不足：汽包水位过低会降低蒸汽产出量，导致设备不能正常运行，进而影响生产效率。

3.压力不稳定：汽包水位过低时，锅炉的压力控制会变得困难，锅炉压力可能会波动较大，影响锅炉稳定性和安全性。

合理控制汽包水位的方法为了保持锅炉的正常运行和安全性，需要采取一系列措施来合理控制汽包水位：1.定期检查：定期检查汽包水位计、液位控制器等仪表的工作状态和准确性。

2.调节泵运行：根据锅炉的蒸发量和供汽量等参数，合理调节给水泵的运行速度，以控制汽包水位在正常范围内。

3.检查供水系统：定期检查水处理设备的工作状态，保证供水水质符合要求，避免水垢和其他杂质对锅炉的影响。

4.平衡汽包和锅炉的压力：根据实际情况，合理调整汽包和锅炉的压力平衡，避免过高或过低的压力对汽包水位的影响。

汽包水位是锅炉正常运行中最主要的监视参数之一。

水位过高，蒸汽空间缩小将会引起蒸汽带水，使蒸汽品质恶化，以致在过热器管内产生盐垢沉积，使管子过热，金属强度降低而发生爆破；满水时蒸汽大量带水，将会引起管道和汽机内产生严重的水冲击,造成设备的损坏。

水位过低，将会引起水循环的破坏，使水冷壁管超温过热；严重缺水时，还可能造成更严重的设备损坏事故。

因此加强对水位的监视和调整至关重要。

我厂锅炉汽包的主要参数如下:设计压力：20MPa，总长：20580mm，内径1830mm，旋风分离器数量：1 32个，中心线标高：50000mm，零水位在中心线上位置： 51mm 。

汽包水位的控制范围:正常值:0±50mm，报警值:±100mm，跳闸值(MFT): +200/-300mm。

1 影响汽包水位变化的因素锅炉在运行中，水位是经常变化的。

引起水位发生变化的原因主要是锅炉的外扰和内扰。

当出现外扰和内扰时，将使蒸发设备的物质平衡关系(即蒸发量与给水量之间的平衡关系)发生破坏，或者工质状态发生变化(当锅炉压力变化时，水和蒸汽的比容发生变化)，从而造成汽包水位发生变化。

汽包水位变化的剧烈程度，不仅与扰动量的大小有关，而且还与扰动速度有关。

1.1 锅炉负荷变化的影响汽包水位的变化与锅炉负荷(蒸发量)的变化有密切关系，因为蒸汽是从给水进入锅炉以后逐渐受热汽化而产生的。

当负荷变化时，蒸发受热面中水消耗量发生变化，必然引起汽包水位的变化。

当负荷增加时，如果给水量不变或增加不及时，则蒸发设备中的水量逐渐被消耗，其最终结果将使水位下降；反之，水位上升。

所以水位变化的幅度反映了锅炉蒸发量与给水量之间平衡关系相称程度，如给水量大于蒸发量，则水位上升；给水量小于蒸发量，则水位下降，只有给水量等于蒸发量(排污及阀门泄漏除外)即蒸发设备中保持物质平衡时，水位才能保持稳定。

当外界负荷突然增加，将引起锅炉汽压骤降，汽包水位瞬间升高(虚假水位)，这时为了恢复汽压而过分加强燃烧，则会引起蒸汽带水，恶化蒸汽品质；反之，如果外界负荷突减，则引起锅炉汽压骤升，汽包水位骤减，如此时大大减弱燃烧，则促使水位更低，若安全门动作又会使水位升高。

关于汽包水位的一点常识
●汽包水位中心线是以汽包几何中心线下150mm为基准
●平衡容器的零点应与汽包水位中心线相同,高压以上锅炉需对水位采取补偿, 中低
压炉可不考虑补偿
●就地双色水位计在安装时应考虑水位补偿的问题,即零点低于汽包水位中心线一
定值(根据汽包的额定压力不同有所不同,一般10Mpa高压炉低20~30mm、15Mpa 超高压炉低40~60mm),经补偿后的双色水位计在额定工况时的显示值基本接近汽包内实际水位
●平衡容器在安装时,上侧连接管应由汽包侧向平衡容器倾斜安装、倾斜角应,电接
点及双色水位计在安装时, 上侧连接管应由水位侧向汽包侧倾斜安装、倾斜角应;
单室平衡容器在安装时应将正压侧与负压侧导压管在并行处至下保温,注意上侧连接管、平衡容器及正压侧上部冷凝管段不可保温; 电接点及双色水位计在安装时应保温。

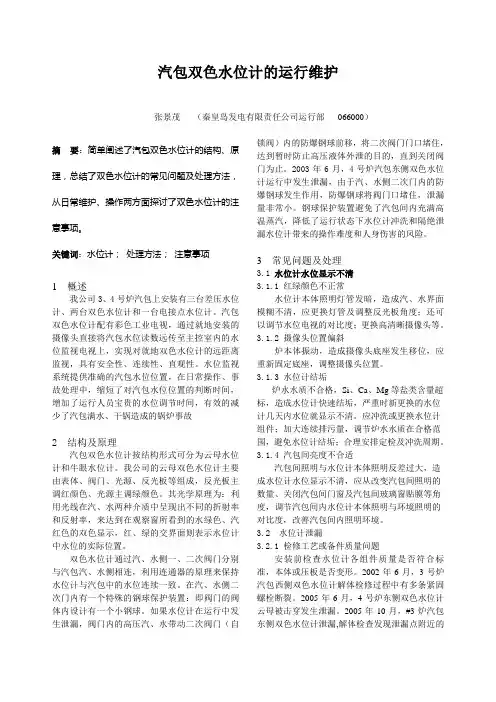

汽包双色水位计的运行维护张景茂（秦皇岛发电有限责任公司运行部066000）摘要：简单阐述了汽包双色水位计的结构、原理，总结了双色水位计的常见问题及处理方法，从日常维护、操作两方面探讨了双色水位计的注意事项。

关键词：水位计；处理方法；注意事项1概述我公司3、4号炉汽包上安装有三台差压水位计、两台双色水位计和一台电接点水位计。

汽包双色水位计配有彩色工业电视，通过就地安装的摄像头直接将汽包水位读数远传至主控室内的水位监视电视上，实现对就地双色水位计的远距离监视，具有安全性、连续性、直观性。

水位监视系统提供准确的汽包水位位置，在日常操作、事故处理中，缩短了对汽包水位位置的判断时间，增加了运行人员宝贵的水位调节时间，有效的减少了汽包满水、干锅造成的锅炉事故2 结构及原理汽包双色水位计按结构形式可分为云母水位计和牛眼水位计。

我公司的云母双色水位计主要由表体、阀门、光源、反光板等组成，反光板主调红颜色、光源主调绿颜色。

其光学原理为：利用光线在汽、水两种介质中呈现出不同的折射率和反射率，来达到在观察窗所看到的水绿色、汽红色的双色显示，红、绿的交界面则表示水位计中水位的实际位置。

双色水位计通过汽、水侧一、二次阀门分别与汽包汽、水侧相连，利用连通器的原理来保持水位计与汽包中的水位连续一致。

在汽、水侧二次门内有一个特殊的钢球保护装置：即阀门的阀体内设计有一个小钢球。

如果水位计在运行中发生泄漏，阀门内的高压汽、水带动二次阀门（自锁阀）内的防爆钢球前移，将二次阀门门口堵住，达到暂时防止高压液体外泄的目的，直到关闭阀门为止。

2003年6月，4号炉汽包东侧双色水位计运行中发生泄漏，由于汽、水侧二次门内的防爆钢球发生作用，防爆钢球将阀门口堵住，泄漏量非常小。

钢球保护装置避免了汽包间内充满高温蒸汽，降低了运行状态下水位计冲洗和隔绝泄漏水位计带来的操作难度和人身伤害的风险。

3常见问题及处理3.1水位计水位显示不清3.1.1红绿颜色不正常水位计本体照明灯管发暗，造成汽、水界面模糊不清，应更换灯管及调整反光板角度；还可以调节水位电视的对比度；更换高清晰摄像头等。

一、锅炉上水前的检查、上水操作注意事项、水压试验:各汽水阀门处于下表开关位置：1.检查汽包水位计，应符合下列要求:1. 1汽、水连通管保温良好。

1. 2水位计指示清晰，标尺正确。

1. 3汽门、水门和放水门严密不漏，开关灵活。

1. 4水位计的安装位置与其标尺正确，在正常水位与高、低水位线处有明显标志。

1. 5备有冲洗汽包水位计时防止烫伤工作人员的防护罩。

1. 6照明充足、可靠。

1. 7投入水位计。

1. 8水位计不参与水压试验，可解列。

2.检查压力表，应符合下列要求：2. 1表面清晰，汽包压力表与过热蒸汽出口压力表在工作压力处时应有标志。

2.2表计指在零点。

2.3校验合格，贴有校验标志，加装铅封。

2.4照明充足。

2.5投入压力表。

3.检查安全阀，应符合下列要求：如果打水压：水压试验压力规定为过热器出口工作压力，即13.34Mpa，过热器安全阀超水压试验压力为汽包的工作压力1.25倍即18.4Mpa。

汽包与过热器安全阀不参与水压试验，用螺丝压紧防止起跳。

3.1排汽管和疏水管完整、畅通，装设牢固，排汽管有防止作用力的支架。

3.2能自由活动，周围无杂物和积灰。

3.3装有防护罩。

3.4手柄位置便于操作。

4.冲洗过热器：4.1锅炉大修后，要对过热器系统进行反冲洗，冲洗用合格的除盐水，水温控制在90℃以下。

4.2冲洗前,并做好相关联系工作，拆除反冲洗管上的旋转堵板，反冲洗阀门前各阀门应在下列位置：4.2.1汽包空气门开启，集汽联箱空气门开启，省煤器混合联箱空气门开启。

各门待有水冒出后关闭。

4.2.2主汽门与其旁路，加药门，连排一次门，省煤器再循环门，对空排汽电动门，事故放水门，所有的疏水门均关闭。

4.2.3定排一二次门全开。

4.3反冲洗过热器的一般程序是：4.3.1开启反冲洗门，通过过热器向锅炉上水。

以泡一泡冲一冲的方式进行反冲洗效果更好。

4.3.2轮流开启水冷壁下联箱的定期排污门。

4.3.3通知化水人员取样分析水质，水质合格后，结束冲洗，关闭反冲洗门，关闭排污门，需要保持锅炉水位。

维持汽包水位在一定范围内是保证锅炉和汽轮机安全运行的必要条件。

汽包水位过高，直接影响汽水分离的效果，使饱和蒸汽湿度增大，含盐量增多。

当水位高到一定程度时，蒸汽就要带水，而水中含盐浓度远比蒸汽的高，致使蒸汽品质恶化，盐类将在过热器管壁上结垢，导致过热器管被烧坏、爆破，严重时会导致汽轮机进水。

若汽包水位过低，则破坏了锅炉的汽水自然循环，致使水冷壁管被烧坏，严重缺水时还会发生爆管等事故。

因此，汽包水位测量仪表的应用是保证锅炉稳定安全运行的重要的环节。

常见水位计种类：1. 双色水位计采用连通器原理制成，通过光学原理所显示的锅炉水汽部分都是有色的，汽呈红色，水呈绿色。

这种水位计属于锅炉的附属设备，就地安装。

直接观测水位，汽红水绿，汽满全红，水满全绿，随水位变化自动而连续。

在锅炉启、停时用以监视汽包水位和正常运行时定期校对其他型式的水位计。

双色水位计观测明显直观，但在实际运行中，由于锅炉加药腐蚀和水汽冲刷，运行一段时间以后，石英玻璃管内壁磨损严重，引起汽水分界不明显。

尤其现在一般采用工业电视监视，现场摄像头受光线变化影响使水位显示更加模糊不清，另外由于水位计处于汽包上，环境温度高，使水位计的照明维护工作量明显增加。

2 差压式水位计根据液体静力学原理，通过测量变动水位和恒定水位之间的静压差，将差压值转换为水位值，再通过差压变送器将汽包水位转换为随水位连续变化的电信号，作为自动给水控制系统中的重要参数。

实际应用中差压式水位计存在的问题是：测量锅炉汽包水位时，汽包压力变化使得水位与差压的关系也发生变化，因而给测量带来很大的误差。

现在普遍采用具有汽包压力补偿作用的平衡容器测量方法，但其准确度仍受到很大限制。

因为设计计算的平衡容器补偿装置是按水位处于零水位情况下得出的，而运行中锅炉水位偏离零水位时，就会引起测量误差。

当蒸汽压力突然下降时，正压容器内的凝结水被蒸发掉还会导致仪表指示失常。

这些都给锅炉运行操作造成很大困难，尤其投入自动给水调节时将产生错误动作，导致锅炉事故发生。
