汽包水位计检修标准安全措施(2021版)

锅炉汽包液位计维护和防范措施
锅炉汽包液位计属于锅炉的附属设备，就地安装。

直接观测水位，汽红水绿，汽满全红，水满全绿，随水位变化自动而连续。

在锅炉启、停时用以监视汽包水位和正常运行时定期校对其他型式的液位计。

观测明显直观，但在实际运行中，由于锅炉加药腐蚀和水汽冲刷，运行一段时间以后，石英玻璃管内壁磨损严重，引起汽水分界不明显。

尤其现在一般采用工业电视监视，现场摄像头受光线变化影响使水位显示更加模糊不清，另外由于液位计处于汽包上，环境温度高，使液位计的照明维护工作量明显增加。

锅炉汽包液位计泄漏的原因及处理
原因分析：
（1）超期运行，造成云母片老化或表体变形，形成泄漏。

（2）在运行中多次冲洗，使云母片减薄，形成泄漏。

（3）长期运行，汽包内水质差，云母板内有结垢现象，使光线无法透过。

（4）紧固液位计云母板时，紧力过大或不均匀使石墨垫片呲开，造成光线无法透过。

处理方法：
（1）如运行中处理，隔绝系统并拆下外罩充分冷却24小时，降低液位计螺栓与螺母热应力。

（2）应定期检修，在机组临修、小修中应及时更换云母片，避免应超期运行，造成老化。

（3）认真检查表体，发现云母板紧固螺栓和螺母有蠕胀超标或损坏现象时，应及时更换。

发现表体有严重变形或沟道应更换液位计。

（4）更换云母板时，应选用透光率好的云母板，避免使用茶色的云母板。

（5）紧固液位计云母板压盖螺栓时，用力要适中，各个螺栓的紧力要一致。

（6）定期调整液位计后彩色玻璃为合适位置。

防范措施：
（1）加强液位计检修工艺的培训，提高职工的检修水平。

（2）加强点检，出现问题及时处理。

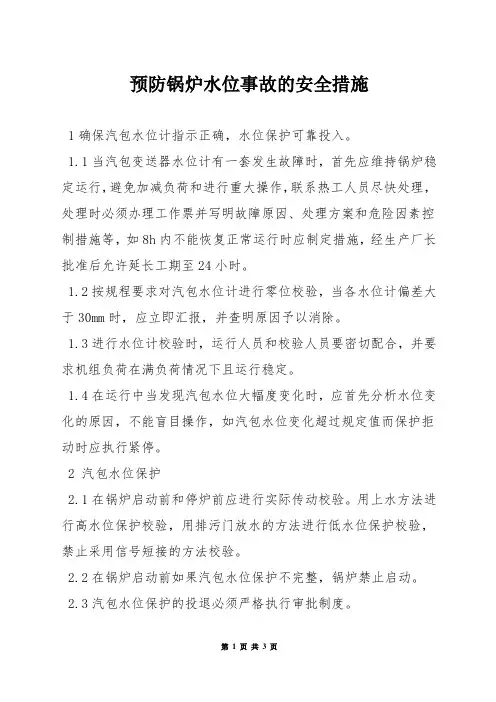

预防锅炉水位事故的安全措施1确保汽包水位计指示正确，水位保护可靠投入。

1.1当汽包变送器水位计有一套发生故障时，首先应维持锅炉稳定运行，避免加减负荷和进行重大操作，联系热工人员尽快处理，处理时必须办理工作票并写明故障原因、处理方案和危险因素控制措施等，如8h内不能恢复正常运行时应制定措施，经生产厂长批准后允许延长工期至24小时。

1.2按规程要求对汽包水位计进行零位校验，当各水位计偏差大于30mm时，应立即汇报，并查明原因予以消除。

1.3进行水位计校验时，运行人员和校验人员要密切配合，并要求机组负荷在满负荷情况下且运行稳定。

1.4在运行中当发现汽包水位大幅度变化时，应首先分析水位变化的原因，不能盲目操作，如汽包水位变化超过规定值而保护拒动时应执行紧停。

2 汽包水位保护2.1在锅炉启动前和停炉前应进行实际传动校验。

用上水方法进行高水位保护校验，用排污门放水的方法进行低水位保护校验，禁止采用信号短接的方法校验。

2.2在锅炉启动前如果汽包水位保护不完整，锅炉禁止启动。

2.3汽包水位保护的投退必须严格执行审批制度。

3保证锅炉给水系统,锅炉启动前应对有关阀门进行开关试验，发现问题及时联系处理。

4电动给水泵保持正常备用状态，按规程进行定期切换试验和检查。

失去备用时要制定相应的安全运行技术措施，限期恢复投入备用。

5按规程要求调整锅炉燃烧、给水，保证汽包水位正常。

5.1锅炉正常运行中要加强对汽包水位的监视，给水调节应保持自动控制方式，经常检查给水系统的工作情况是否良好，发现自动异常或水位异常时要及时出系,改为手操,并联系热工处理。

5.2司炉应严格监视水位。

如给水投自动，给水自动调节阀应保持适当开度，使之有足够的调节幅度。

当给水管道基本开足，应特别注意给水压力，经常对照给水与蒸汽流量，防止水位猛升猛跌。

5.3加减负荷要按照规程规定进行，大幅度改变负荷后要稳定10~15分钟，以防止因燃烧的变化而导致汽包水位大幅度波动。

汽包水位故障处理预案一、汽包水位故障原因：1、水位计质量问题。

2、安装不合格。

3、投退或冲洗方法不正确。

4、锅炉超压试验未解列。

5、汽包压力或温度骤变。

6、冬季防冻措施不完善。

7、外部其它损坏。

二、汽包水位故障现象：1、双色水位计或电接点水位计故障，指示可能不正确，两侧有偏差，冒白汽，有泄漏声。

2、平衡容器故障，指示可能不正确，严重时给水自动失灵，可能MFT。

三、汽包水位故障处理：1、任一只就地水位计或水位变送器或水位开关故障，应及时联系有关检修人员修复，在进行水位变送器或水位开关的隔绝操作前，应由热控人员做好防止保护、联锁误动的措施，增加集控室水位指示与就地水位指示的核对次数，并加强运行中的监视。

2、任一只水位变送器故障时，应加强对给水自动的监视，当两只水位变送器工作不可靠或故障时，必须将给水控制切至手动控制并尽可能保持负荷稳定。

3、任一只水位开关故障时，应立即联系热控处理，若需将水位保护解除后进行处理，必须指定专人监视和控制水位。

4、两只水位开关故障时，若变送器水位指示可靠，允许锅炉运行2小时，但应尽量保持锅炉负荷稳定。

如果变送器水位指示也不可靠，申请停炉。

5、若所有的汽包水位全部故障，则执行紧急停炉。

6、双色水位计或电接点水位计泄漏应隔离水位计。

四、预防措施：1、汽包锅炉应至少配置两只彼此独立的就地汽包水位计和两只远传汽包水位计,水位计的配置应采用两种以上工作原理共存的配置方式,以保证在任何运行工况下锅炉汽包水位的正确监视。

2、汽包水位计的安装（1）取样管应穿过汽包内壁隔层,管口应尽量避开汽包内水汽工况不稳定区(如安全阀排汽口、汽包进水口、下降管口、汽水分离器水槽处等)，若不能避开时应在汽包内取样管口加装稳流装置。

（2）汽包水位计水侧取样管孔位置应低于锅炉汽包水位停炉保护动作值，一般应有足够的裕量。

（3）水位计、水位平衡容器或变送器与汽包连接的取样管，一般应至少有1：100的斜度，汽侧取样管应向上向汽包方向倾斜，水侧取样管应向下向汽包方向倾斜。

锅炉水位计的检修及注意事项1 锅炉停炉、消压、放水完成办理工作票后，方可进行检修。

2 拆除前先开启放水门，放净疏水。

3 拆卸时不应损坏表体结合面及螺栓。

4 拆卸水位计部件后放置在指定位置，以防损坏。

5 水位计的红绿光学玻璃装在同一玻璃架上。

绿玻璃片在表体的内侧，红色玻璃在外侧，切勿装反，否则会形成汽绿水红。

6 组装时，水位计螺丝应用专用扳手紧固，云母密封面最大紧固力为110N.m，应紧力均匀，先从头上紧一螺丝，再按下面顺序紧下去。

按20N.m、40N.m、60N.m、80N.m、100N.m的力矩分五次拧紧，最后由同一个人用110N.m的力矩拧紧，注意最高力矩不能超过110N.m，以免损坏密封组件。

且两面相同。

云母片在初次投入运行时，应先将汽水阀开启，预热10-20分钟，再将其关闭，轻轻紧一次螺栓，然后投入运行。

7 确保锅炉水位计指示正确，当水位计出现故障时，应及时消除。

8 当水位计偏差大于30mm时，应根据规程要求对锅炉汽包进行零位校验。

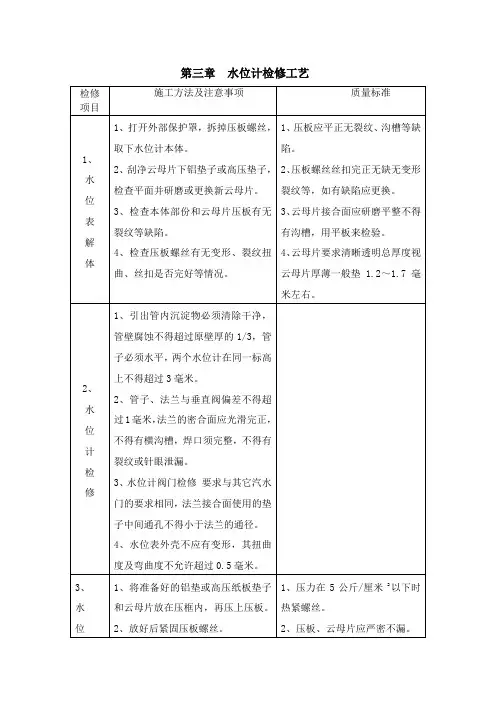

锅炉水位计检修工艺1 拆卸汽水一次门及放水门，更换盘根，并研磨阀门结合面。

2 将表体解体，检查压盖、压板有无变形、弯曲、裂纹等缺陷，并修刮研磨水位计表体表面。

3 检查螺栓应无滑牙、弯曲、裂纹等缺陷，螺栓与螺母应配合适当。

4 发现云母片如有不平、断裂、冲刷、厚度不均时，应更换。

锅炉水位计检修质量标准1 锅炉水位计一、二次门及放水门质量标准同阀门部分。

2 云母片、玻璃应透明清晰，严密不漏。

3 压盖压板应光滑平整，紧力均匀。

4 表体结合面应平整光滑，不得有麻点、沟槽、伤痕。

5 校对水位计中心应比汽包中心低150mm。

6 水位计照明应齐全。

锅炉水位计常见故障及消除方法锅炉水位计看不清水位：1 因水质原因，水位计长期运行会结垢，导致红、绿色不清晰，应根据情况进行冲洗。

先把水位计汽水阀关闭4/5（防止钢球堵死通道），再打开放水门冲洗。

冲净污垢后，关闭放水门，打开汽、水门即可。

汽包水位计检修标准安全措施汽包水位计是锅炉中重要的安全检测仪器之一，其检修与维护工作的重要性不言而喻。

为确保锅炉运行的安全可靠，必须严格按照标准操作要求来进行汽包水位计的检修维护工作，并严格执行相应的安全措施。

下面将详细介绍汽包水位计检修标准及安全措施。

一、检修标准1.检查检修设备：在检修汽包水位计前，必须检查检修工具、仪器设备是否完好，是否符合使用要求。

2.开展检修工作：要注意检修中相关的动作，按照规定的顺序进行操作，确保操作正确，每个步骤都必须仔细操作，以防操作不当导致车间事故的发生。

3.仔细检查检修情况：检修结束后，严格按照规范要求检查检修完成情况。

确认检修前后汽包水位计的检测结果是否与标准相符合，以确保不会对锅炉运行产生负面影响。

4.整理设备工具：检修完成后，必须对使用的设备工具予以整理归位，保证设备工具的清洁与制度性。

二、安全措施1.穿戴防护用品：对于检修汽包水位计这样的高危操作，工作人员必须穿戴全身防护装备，包括热防护服、耳罩、安全鞋、头盔等，以防止突发危险发生，保证工作安全。

2.千万不要操作过程中脱手或落物：注意工具的简单、舒适和安全防护，不可高空抛掷和乱扔，以免影响锅炉运行安全。

3.保证周边安全：在检修中以及使用汽包水位计的整个过程中，必须保证周边区域安全，避免没有看到的障碍物和人员对操作人员带来风险和危险。

4.检修操作要平稳：检修时要平稳、轻巧操作，并根据规定进行必要的操作。

不得强行擰扭、撕脱，不得过度使劲，不得乱用通电工具，以防止汽包水位计损坏。

5.遵守工作规范：在操作汽包水位计过程中，必须认真遵守相应的工作规范，严格按照规范操作和维护，确保工作效率和操作安全性。

汽包水位计是锅炉中十分重要的安全检测仪器之一，其检修与维护工作的重要性不言而喻，反复地进行维护和检修，能有效地减少故障的发生，推进锅炉安全顺利运行。

以上就介绍的汽包水位计检修标准及安全措施，同各位相关从业人员共勉。

冲洗汽包水位计注意事项
冲洗汽包水位计是保证汽包正常运行的重要环节，以下是一些
注意事项：
1. 定期检查，定期检查汽包水位计的工作状态，确保其正常运行。

检查是否有漏水、堵塞或者其他损坏情况，及时进行维修或更换。

2. 清洁操作，在冲洗汽包水位计时，确保操作人员穿戴好相应
的防护装备，如手套、护目镜等。

清洗时应先关闭进水和排水阀门，避免发生意外。

3. 使用正确方法，在冲洗汽包水位计时，应按照设备操作手册
或者相关标准规范的要求进行操作，确保使用正确的冲洗方法和工
艺参数。

4. 安全防护，冲洗汽包水位计时，要确保周围环境安全，避免
有其他人员靠近作业区域，防止发生意外伤害。

5. 注意排放，在冲洗过程中，要及时排放冲洗后的污水和杂质，
避免造成二次污染或者对设备造成损坏。

6. 检查效果，冲洗完成后，要对汽包水位计进行检查，确保冲洗效果良好，水位计显示准确。

总的来说，冲洗汽包水位计是一个重要的维护工作，需要严格按照操作规程进行，确保设备的正常运行和安全性。

同时，操作人员要时刻关注安全防护，确保自身和他人的安全。

锅炉汽包液位计安全操作规定前言锅炉汽包液位计是一种常见的安全设备，它用于检测锅炉汽包的液位情况，保障锅炉的正常运行。

但是，在使用液位计时，如果操作不当可能会引起意外事故，给工作人员造成危险，严重时还会影响锅炉的正常运行。

因此，为了确保锅炉的运行安全和工作人员的人身安全，制定本安全操作规定。

一、液位计的检查和保养1.液位计应定期检查、保养。

并按照要求安装在锅炉汽包上方。

2.液位计检查保养过程中需要确认各个部件是否正常，如阀门，压力表，外壳和防雨罩是否完整等等。

3.每年对液位计进行内部检修，清洗和更换硬度合适的密封件和密封垫等。

二、液位计的操作1.在测量并矫正液位仪前，应先关闭向液位计系统的管道阀门，等待5-10分钟，直至液位计的距离不再变化，再进行液位测量。

2.液位计操作者应根据液位计的位置，选择合适的操作位置，避免因操作不当引起的事故。

3.液位计应经常检查显示是否正常，液位仪的财务部应每班巡视一次。

4.安装时，应按说明正确接线。

务必采用防爆型开关设备。

三、液位计事故的处理1.如果发生泄漏现象，应立即排除故障。

2.如果发生故障，站方应及时通知供方厂家或进口商进行处理。

3.液位计被撞击损坏时，应立即停机进行检修。

4.如果因短时间停机，影响汽包压力稳定的进程，必要时需要从会停机，并尽快处理故障。

四、液位计应急演练1.安全班组应每季度进行液位计应急演练。

2.液位计应急演练流程应按照制定的液位计应急处置方案进行。

3.演练应对不同情况进行模拟，加强应对能力。

五、其他注意事项1.液位计需要有专人进行看管，避免旁人擅自进行操作。

2.液位计需要定期进行涂漆防腐。

3.液位计遇有问题，应及时记录故障情况。

如需要更换部件，更换前需保存记录供日后参考。

4.严禁用液位计进行淋水确认气泡的方法，以避免对设备损坏。

六、结论锅炉汽包液位计是锅炉设备必不可少的安全设备之一，安全、有效地使用液位计是保障锅炉安全和正常产生的前提。

了解本规定，可以帮助工作人员做好液位计的操作、检查和维修工作，减少安全事故的发生。

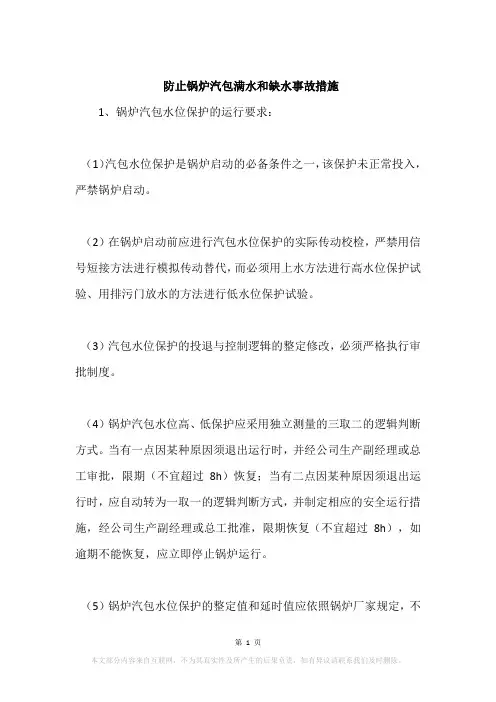

防止锅炉汽包满水和缺水事故措施1、锅炉汽包水位保护的运行要求：（1）汽包水位保护是锅炉启动的必备条件之一，该保护未正常投入，严禁锅炉启动。

（2）在锅炉启动前应进行汽包水位保护的实际传动校检，严禁用信号短接方法进行模拟传动替代，而必须用上水方法进行高水位保护试验、用排污门放水的方法进行低水位保护试验。

（3）汽包水位保护的投退与控制逻辑的整定修改，必须严格执行审批制度。

（4）锅炉汽包水位高、低保护应采用独立测量的三取二的逻辑判断方式。

当有一点因某种原因须退出运行时，并经公司生产副经理或总工审批，限期（不宜超过8h）恢复；当有二点因某种原因须退出运行时，应自动转为一取一的逻辑判断方式，并制定相应的安全运行措施，经公司生产副经理或总工批准，限期恢复（不宜超过8h），如逾期不能恢复，应立即停止锅炉运行。

（5）锅炉汽包水位保护的整定值和延时值应依照锅炉厂家规定，不得自行确定。

2、锅炉汽包水位计的运行要求：（1）锅炉应至少确保配置两只彼此独立的就地汽包水位计和两只远传汽包水位计。

水位计采用两种以上工作原理共存的配置方式，集控室内至少要有两只性能可靠的远传水位计，每个远传水位表在运行规程规定的最低、最高安全水位刻度处应有明显的标记。

其指示值应定时与就地水位计进行校对，以保证在任何运行工况下锅炉汽包水位的正确监视和调节。

（2）当一套水位测量装置因故障退出运行时，应立即告知生技部热控主管，并填写缺陷单，加强其它水位计的对照检查，避免加减负荷或进行重大操作，维持机组稳定运行。

故障水位计一般应在8h内恢复。

若不能完成，发电部会同热控人员制定相应技术措施，经公司生产副经理或总工批准，允许延长工期，但最多不能超过24h。

处理故障水位计时必须办理工作票，工作票应写明故障原因、处理方案、危险点分析等事项。

（3）对水位计要定期检查、冲洗、校验，确保水位计运行正常可靠。

运行人员必须按规程要求定期进行水位计校验，当发现各水位计间误差较大时，应立即汇报值长，通知维检热控人员，查明原因予以消除。

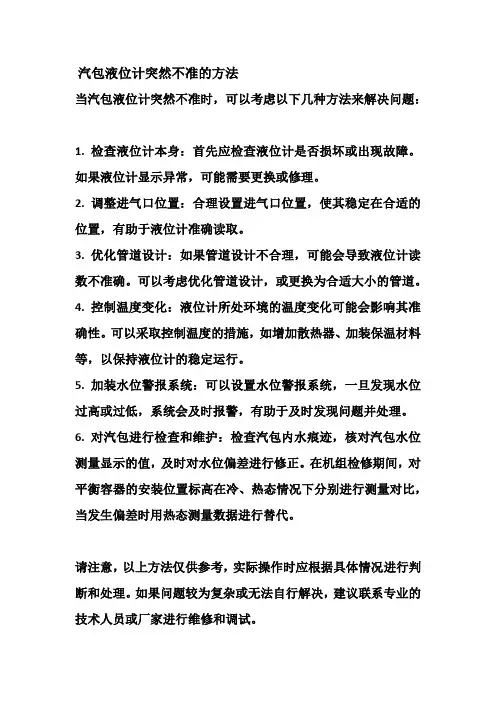

汽包液位计突然不准的方法
当汽包液位计突然不准时，可以考虑以下几种方法来解决问题：
1. 检查液位计本身：首先应检查液位计是否损坏或出现故障。

如果液位计显示异常，可能需要更换或修理。

2. 调整进气口位置：合理设置进气口位置，使其稳定在合适的位置，有助于液位计准确读取。

3. 优化管道设计：如果管道设计不合理，可能会导致液位计读数不准确。

可以考虑优化管道设计，或更换为合适大小的管道。

4. 控制温度变化：液位计所处环境的温度变化可能会影响其准确性。

可以采取控制温度的措施，如增加散热器、加装保温材料等，以保持液位计的稳定运行。

5. 加装水位警报系统：可以设置水位警报系统，一旦发现水位过高或过低，系统会及时报警，有助于及时发现问题并处理。

6. 对汽包进行检查和维护：检查汽包内水痕迹，核对汽包水位测量显示的值，及时对水位偏差进行修正。

在机组检修期间，对平衡容器的安装位置标高在冷、热态情况下分别进行测量对比，当发生偏差时用热态测量数据进行替代。

请注意，以上方法仅供参考，实际操作时应根据具体情况进行判断和处理。

如果问题较为复杂或无法自行解决，建议联系专业的技术人员或厂家进行维修和调试。

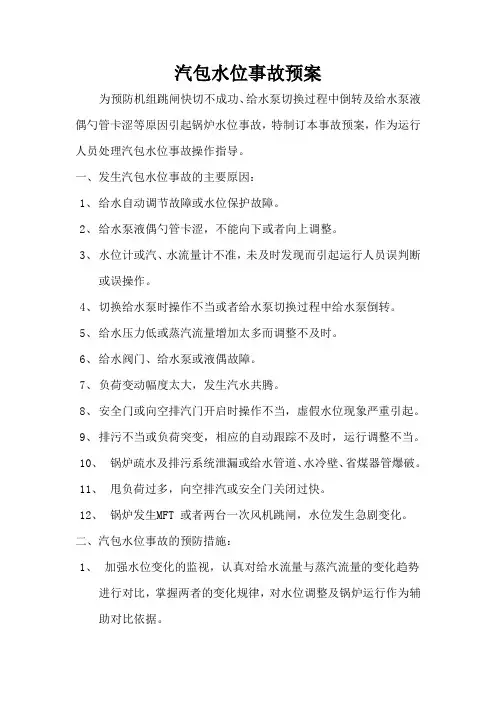

汽包水位事故预案为预防机组跳闸快切不成功、给水泵切换过程中倒转及给水泵液偶勺管卡涩等原因引起锅炉水位事故，特制订本事故预案，作为运行人员处理汽包水位事故操作指导。

一、发生汽包水位事故的主要原因：1、给水自动调节故障或水位保护故障。

2、给水泵液偶勺管卡涩，不能向下或者向上调整。

3、水位计或汽、水流量计不准，未及时发现而引起运行人员误判断或误操作。

4、切换给水泵时操作不当或者给水泵切换过程中给水泵倒转。

5、给水压力低或蒸汽流量增加太多而调整不及时。

6、给水阀门、给水泵或液偶故障。

7、负荷变动幅度太大，发生汽水共腾。

8、安全门或向空排汽门开启时操作不当，虚假水位现象严重引起。

9、排污不当或负荷突变，相应的自动跟踪不及时，运行调整不当。

10、锅炉疏水及排污系统泄漏或给水管道、水冷壁、省煤器管爆破。

11、甩负荷过多，向空排汽或安全门关闭过快。

12、锅炉发生MFT 或者两台一次风机跳闸，水位发生急剧变化。

二、汽包水位事故的预防措施：1、加强水位变化的监视，认真对给水流量与蒸汽流量的变化趋势进行对比，掌握两者的变化规律，对水位调整及锅炉运行作为辅助对比依据。

2、认真对给水泵液偶进行检查，对给水自动及水位变化情况认真监视。

3、定期对汽水系统排汽门及紧急放水门进行试验，保证阀门开关正常。

定期对水位计进行校对，保证各水位计工作正常。

4、加强监视液偶自动运行情况，发现液偶勺管出现卡涩时，及时汇报值长，联系汽机人员就地进行手动调整。

调整过程中，监视好水位变化趋势，蒸汽流量和给水流量的变化，做好上下联系，保证手动调整的正确有效。

5、在给水泵切换前，要做好事故预想，对切换过程中易出现的异常现象有处理措施。

6、锅炉定期排污应根据化学要求进行排污，应选择较稳定负荷和较低负荷时进行，排污时应该通知锅炉主值和汽水监盘值班员，得到允许后进行排污。

7、在正常运行过程中，严禁解除汽包水位保护，严禁解除汽机备用泵联锁保护，包括ETS保护。

液位计检修防控措施1. 背景介绍液位计是在工业生产中用于测量液体表面高度的一种设备。

液位计的正常运行对于保证生产过程的安全和工艺的连续性非常重要。

然而，长期运行和外部环境的因素可能导致液位计出现故障或不准确测量。

因此，液位计检修防控措施对于确保生产过程的顺利进行具有重要意义。

2. 液位计检修防控措施的重要性液位计的故障或不准确测量可能导致以下问题：•生产过程中的液位失控，影响产品质量；•液体泄漏或溢出，造成事故和安全隐患；•液体过量或过少，导致生产工艺失败；•能源和资源的浪费，对环境产生负面影响。

因此，制定液位计检修防控措施是确保生产过程安全稳定、提高生产效率的重要步骤。

3. 液位计检修防控措施的具体步骤以下是液位计检修防控的具体步骤：3.1 定期巡检定期巡检液位计，包括检查液位计外观是否完好、各个传感器、电缆是否连接正常等。

巡检的频率可以根据液位计的使用情况和环境条件确定，通常建议至少每季度进行一次巡检。

3.2 校准液位计校准液位计是确保液位计准确测量液位的关键步骤。

校准的频率可以根据液位计的精度要求确定，通常建议至少每年进行一次校准。

校准液位计可以使用专业的校准设备，或者根据厂家提供的校准方法进行操作。

3.3 清洁液位计定期清洁液位计，保持设备的表面清洁，并确保探头、传感器等部件没有污垢积累。

清洁液位计的频率可以根据液位计的使用情况和环境条件确定，通常建议至少每季度进行一次清洁。

3.4 液位计故障处理如果发现液位计出现故障或不准确测量，应及时进行故障处理。

故障处理可以包括检查电缆连接、更换传感器、调整校准值等操作。

对于复杂的故障，可以及时联系液位计供应商或维修人员进行维修。

3.5 预防措施除了定期巡检和维护外，还可以采取一些预防措施来降低液位计发生故障的可能性。

例如，安装液位报警器，定时备份液位数据，避免在液位计周围进行激烈的工艺操作等。

4. 液位计检修防控措施的应用范围液位计检修防控措施适用于各种液体储存和加工设备，例如：•储罐•容器•管道5. 结论液位计是工业生产中重要的测量设备，保证液位计的正常运行对于确保生产过程的安全和工艺的连续性至关重要。

一、预案概述为确保锅炉安全运行，预防和减少因汽包水位计故障导致的锅炉满水、缺水事故，特制定本预案。

本预案旨在明确事故应急响应流程，确保事故发生时能够迅速、有效地采取应急措施，保障人员安全和设备完好。

二、事故类型及危害1. 事故类型：（1）汽包水位计失灵，导致水位显示不准确；（2）汽包水位计损坏，造成水位显示中断或误发报警信号；（3）汽包水位计电气故障，导致保护装置失效。

2. 危害：（1）锅炉满水：可能导致锅炉蒸汽严重带水，蒸汽温度急剧下降，发生水冲击，损坏管道和汽轮机组；（2）锅炉缺水：可能导致锅炉水冷壁管得不到充分冷却，发生过热爆管，严重时引发锅炉爆炸；（3）人员伤亡：可能导致人员被烫伤、烧伤或窒息。

三、应急响应1. 事故报告（1）发现汽包水位计故障时，立即向当班班长及相关部门报告；（2）班长接到报告后，立即组织人员进行现场检查，确认故障情况。

2. 初步处置（1）当班班长根据现场情况，判断是否需要启动本预案；（2）如需启动本预案，立即通知相关人员到位；（3）现场人员立即采取措施，隔离故障设备，防止事故扩大。

3. 应急措施（1）启动备用水位计，确保锅炉水位正常；（2）检查给水系统，确保给水流量稳定；（3）密切监视锅炉水位，发现异常立即采取措施；（4）如故障无法及时排除，按照事故应急预案进行处理。

4. 应急结束（1）故障排除后，经当班班长确认，恢复正常运行；（2）总结事故原因，分析教训，提出改进措施；（3）向上级部门报告事故处理情况。

四、应急保障1. 人员保障（1）加强应急队伍建设，提高应急人员业务技能；（2）定期组织应急演练，提高应急处置能力。

2. 设备保障（1）确保备用水位计完好，定期进行检验；（2）加强汽包水位计的维护保养，延长使用寿命。

3. 通信保障（1）建立健全应急通信网络，确保信息畅通；（2）定期检查通信设备，确保应急通信畅通。

五、预案培训与演练1. 培训（1）定期对全体员工进行预案培训，提高员工对预案的认识和掌握程度；（2）针对不同岗位，开展有针对性的培训。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改锅炉汽包检修安全、技术、组织措施(2021版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes锅炉汽包检修安全、技术、组织措施(2021版)一、安全措施1.参加该项目工作的全体人员,在进入现场前必须认真学习部颁《电业安全工作规程》和厂颁《安全生产制度》中的有关内容，并在工作中认真执行。

2.所有工作人员必须听从工作负责人的指挥。

严格按工艺要求操作；焊工必须持证上岗，且必须参加过焊接工艺评定实际操作，参加金属普查的工作人员必须持证上岗，并在开工前向汽包修复领导组校验各类合格证。

3.打开汽包后，先使用轴流风机对汽包内部进行通风。

达到进入汽包规定温度后，方可进入。

4.下降管口及时加堵、铺设胶皮做好防止机件、杂物下落的安全措施。

5.汽包检修用的所有电动工器具、起重工器具必须是经检验合格的，电源插座的漏电保护器使用前要检验，焊缝打磨过程中，工作人员必须戴好防护眼镜，带绝缘手套。

6.进入汽包工作应穿专用工作服，工作人员衣袋内不许带任何东西，进入汽包的工作人员及其所带工具材料必须进行登记，工具材料应装入工具袋内，工作结束后应清点人员和工具。

7.汽包检修时,工作人员不得少于两人,其中一人在外监护,且经常与内部工作人员保持联系.8.工作中应做好通风措施,严禁向内部输送氧气,严禁电、气焊同时作业。

进行焊接时,门口应有专用刀闸,可由监护人随时接通或断开,且汽包内所有管口均封堵,以防物品掉入发生意外。

9.汽包内应使用12伏行灯照明,行灯变压器必须放在汽包的外面,汽包内部严禁使用超过24伏的电动工具,如必须使用,须使用II 类(结构符号--回)工具,装设额定动作电流不大于15毫安、动作时间不大于0.1秒的漏电保护器。

气泡水位计调试注意事项
嘿呀！今天咱就来聊聊这气泡水位计调试的注意事项！
首先呢，1. 调试前一定要仔细检查设备呀！看看有没有零件损坏或者松动的地方呢？这可太重要啦！要是没检查好，调试的时候出问题可就麻烦大了哇！
然后呢，2. 注意调试环境得合适呀！不能在那种又潮湿又脏乱的地方调试，这会影响设备的性能和准确性呢！哎呀呀，环境不好怎么能行呢？
还有哦，3. 调试的参数设置可不能马虎呀！要根据实际需求和标准来，不然测出来的数据不准可就糟糕啦！你说是不是呀？
接着呀，4. 调试过程中要时刻关注数据的变化呢！一旦发现异常，赶紧停下来查找原因，可别不当回事呀！
再有呢，5. 调试完成后，别着急结束，得多测试几次，确保结果稳定可靠哇！这可关系到后续的使用效果呢！
最后哇，6. 记得做好调试记录呀！把过程中的各种情况都记录下来，以后万一有问题，能有据可查呢！
总之哇，气泡水位计调试可不是一件简单的事儿，每个环节都得小心谨慎，才能保证它正常工作，发挥出应有的作用呀！。

汽包双色水位计的运行维护张景茂（秦皇岛发电有限责任公司运行部 066000）摘要：简单阐述了汽包双色水位计的结构、原理，总结了双色水位计的常见问题及处理方法，从日常维护、操作两方面探讨了双色水位计的注意事项。

关键词：水位计；处理方法；注意事项1 概述我公司3、4号炉汽包上安装有三台差压水位计、两台双色水位计和一台电接点水位计。

汽包双色水位计配有彩色工业电视，通过就地安装的摄像头直接将汽包水位读数远传至主控室内的水位监视电视上，实现对就地双色水位计的远距离监视，具有安全性、连续性、直观性。

水位监视系统提供准确的汽包水位位置，在日常操作、事故处理中，缩短了对汽包水位位置的判断时间，增加了运行人员宝贵的水位调节时间，有效的减少了汽包满水、干锅造成的锅炉事故2 结构及原理汽包双色水位计按结构形式可分为云母水位计和牛眼水位计。

我公司的云母双色水位计主要由表体、阀门、光源、反光板等组成，反光板主调红颜色、光源主调绿颜色。

其光学原理为：利用光线在汽、水两种介质中呈现出不同的折射率和反射率，来达到在观察窗所看到的水绿色、汽红色的双色显示，红、绿的交界面则表示水位计中水位的实际位置。

双色水位计通过汽、水侧一、二次阀门分别与汽包汽、水侧相连，利用连通器的原理来保持水位计与汽包中的水位连续一致。

在汽、水侧二次门内有一个特殊的钢球保护装置：即阀门的阀体内设计有一个小钢球。

如果水位计在运行中发生泄漏，阀门内的高压汽、水带动二次阀门（自锁阀）内的防爆钢球前移，将二次阀门门口堵住，达到暂时防止高压液体外泄的目的，直到关闭阀门为止。

2003年6月，4号炉汽包东侧双色水位计运行中发生泄漏，由于汽、水侧二次门内的防爆钢球发生作用，防爆钢球将阀门口堵住，泄漏量非常小。

钢球保护装置避免了汽包间内充满高温蒸汽，降低了运行状态下水位计冲洗和隔绝泄漏水位计带来的操作难度和人身伤害的风险。

3 常见问题及处理3.1水位计水位显示不清3.1.1红绿颜色不正常水位计本体照明灯管发暗，造成汽、水界面模糊不清，应更换灯管及调整反光板角度；还可以调节水位电视的对比度；更换高清晰摄像头等。

锅炉汽包水位计故障原因分析及防范措施探讨汽包水位计是现代火电厂最重要的监视仪表之一，其测量准确与否对生产过程影响很大。

汽包水位过高，降低了汽包内汽水分离器的分离效果，使供出的饱和蒸汽携带水分过多，含盐量也增多。

由于蒸汽湿度大，过热蒸汽过热度降低，这不但降低了机组出力，而且容易造成汽机末几级叶片的水冲击，造成轴向推力过大使推力轴承磨损; 含盐量过多，使过热器和汽机流通部分结垢，使机组出力不足且易使受热面过热而造成爆管。

汽包水位过低，则破坏了锅炉的汽水自然循环，致使水冷壁管被烧坏，严重缺水时还会发生爆管等事故。

所以准确测出汽包内水位，以提高机组的安全性是技术人员重点关注的问题。

1 三种水位计的工作原理1.1 云母式双色水位计云母式双色水位计是一种直读式高置汽包水位计。

由于结构简单，读数直观可信，一向是人们监督汽包水位最信赖的仪表。

它用耐高温高压的云母按连通器的原理制成。

1.2 电接点水位计电接点水位计是利用炉水和蒸汽的导电率差异的特性进行测量液位的。

由于液位的变化使部分电极浸入水中，部分电极置于蒸汽中。

炉水含盐量大, 其电阻率小，相当于导电状态; 而饱和蒸汽的电阻率大，相当于开路状态，利用这一特性，用几对电极就可以模拟汽包水位的高度。

1.3 差压式水位计汽包内的蒸汽通过取样管在平衡容器中凝结成水，此水柱产生的压力作用在差压变送器上，作为差压变送器的参比端；汽包内的饱和水经取样管进入差压变送器，作为差压变送器的信号端，在一定的压力和温度下，此水柱所产生的压力与平衡容器水柱产生的压力之差与汽包内水平面的高度成正比。

2 影响三种汽包水位计的因素及防范措施2.1 云母双色水位计L图 12.1.1 环境温度对云母水位计的影响712由于云母双色水位计处于环境温度下，温度较低。

其冷凝水密度高于汽包内饱和水密度，因此指示水位必低于汽包内重力水位(见图 1 。

环境温度越低，冷却水平均密度越大，故误差越大。

防范措施是加强对云母水位计汽水连通管路和水位计本体的保温。
