焊接结构脆性断裂的预防措施

焊接结构的脆性断裂分析目录摘要一、焊接结构的失效二、脆性断裂的特征三、金属材料脆性断裂的能量理论四、材料断裂的评定方法五、焊接结构脆性断裂事故六、脆性断裂产生的原因和影响因素七、防止焊接结构脆性断裂的工程技术措施八、结论摘要：脆性断裂是焊接结构的一种最为严重的断裂失效，通常脆性断裂失效都在实际应力低于结构设计应力下发生，断裂时无显著的塑性变形，具有突发破坏的性质，往往造成重大损失，因此分析焊接结构脆性断裂的主要因素并从防脆断设计、制造质量的全面控制、设备使用管理等方面提出防止焊接结构发生脆断的工程技术措施显得尤为重要。

一、焊接结构的失效通常意义上讲，焊接失效就是焊接接头由于各种因素在一定条件下断裂，接头一旦失效，就会使相互紧密联系成一体的构件局部分离、撕裂并扩展造成焊接结构损坏，致使设备停机影响正常生产，焊接结构的失效不仅将停止生产，还往往造成许多严重的灾难性事故。

工程中焊接结构有三种断裂形式，脆性断裂（又叫低应力断裂）、疲劳断裂和应力腐蚀断裂，其中，脆性断裂一般都在应力不高于结构的设计应力和没有明显的塑性变形的情况下发生，并瞬时扩展到结构整体，具有突然破坏的性质，不易事先发现和预防，破坏性非常严重。

二、脆性断裂的特征脆性断裂在工程结构上是一种非常危险的破坏,其特点是裂纹扩展迅速,能量的消耗远小于韧性断裂,以低应力破坏为重要特征，它是靠结构内部蓄积的弹性能量的释放而自动传播导致破坏的,因而很少发现可见的塑性变形,断裂之前没有明显的预兆,而是突然发生的,所以说这种断裂往往带来巨大的损失，一般来说,金属脆性断裂时,无论是具有解理形断口,还是皇光泽的结晶状外观断口,都与板面大体垂直,而且板厚方向上的变形很小,在表壁呈无光泽灰色纤维状的剪断形,材料越脆断裂的剪切壁越薄,断口上花样的尖端是指向启裂点的方向,形成山形花样,追综这个花样可以找到启裂点。

三、金属材料脆性断裂的能量理论1920年Griffith 取一块厚度为1单位的“无限”大平板为研究模型，先使平板受到单向均匀拉伸应力σ（图1），然后将其两端固定，以杜绝外部能源，垂直于拉应力的方向开长度为a 2的穿透裂纹，平板中的弹性应变能将有一部分释放，其释放量为U ，新表面吸收的能量为W ，系统总能量变化为E ，则W U E +-=裂纹释放的弹性应变能U 为E a U 22σπ=设裂纹的单位表面吸收的表面能为γ，则形成裂纹所需要的总表面能W 为a W γ4=因此，裂纹体的能量改变总量E 为a E a E γσπ422+-=能量E 随裂纹长度a 的变化如图2γσπγσπ424222+-=⎪⎪⎭⎫ ⎝⎛+-∂∂=∂∂E a a E a a a E 裂纹扩展的临界条件0=∂∂aE ，即 0422=+-γσπE a 因此a E c πγσ2=，c σ－对应于裂纹半长为a 时导致断裂的应力，22πσγE a =－在应力σ作用下，如果裂纹半长c a a <时，裂纹不扩展，结构可以安全工作。

焊接结构脆性断裂的防止方法摘要：本文主要分析影响焊接结构脆性断裂的主要因素，并就预防焊接结构脆性断裂从正确选用材料、采用合理的焊接结构设计、减少和消除焊接残余拉伸应力的不利影响等三个方面提出了针对性的措施。

关键词：焊接结构，脆性断裂，防止方法一、前言焊接结构脆性断裂事故虽然数量较少，但其后果是严重的，甚至是灾难性的。

脆性断裂一般都是在应力不高于焊接结构的设计应力和没有明显塑性变形的情况下发生的，并迅速扩展到整个焊接结构，事先不易发现和预防，因而往往造成重大安全事故。

二、影响焊接结构脆性断裂的主要因素同一种材料，在不同条件下可以显示出不同的破坏形式。

金属脆断主要受到材料状态内部因素以及应力状态、温度和加载速度等外界条件的影响。

1.材料状态的影响焊接结构的材料选择，首先要了解材料本身状态对断裂形式的重要影响。

（1）材料厚度对脆性破坏有影响。

厚板在缺口处容易形成三向应力使材料变脆，因而沿厚度方向的收缩和变形受到较大的限制。

而当板较薄时，材料在厚度方向能比较自由的收缩，减小厚度方向的应力，使之接近于平面应力状态。

（2）脆性断裂通常发生在体心立方和密排六方晶格的金属和合金中，只有在特殊情况下，如应力腐蚀条件下才在面心立方晶格金属中发生。

因而面心立方晶格金属（如奥氏体不锈钢）可以在很低的温度下工作而不发生脆性断裂。

（3）对于低碳钢和低合金钢来说，晶粒度对钢的塑性—脆性转变温度也有很大影响，晶粒度越细，其转变温度越低。

（4）钢中的C、N、O、H、S、P均增加钢的脆性，另一些元素Mn、Ni、Cr、V则有助于减小钢的脆性。

2.应力状态的影响物体受外载荷作用时，在主平面上作用有最大正应力δmax 与主平面成45°的平面上作用有最大切应力τmax。

如果在τmax达到屈服强度前δmax先达到抗拉强度，则发生脆断；反之，如τmax先达到屈服强度，则发生塑性变形或形成延伸断裂。

实际结构中，若处于单向或双向拉伸应力作用，一般呈塑性状态。

焊接结构的脆性断裂及预防措施一、脆性断裂的原因焊接结构之所以发生脆性断裂，是因为焊缝接头处几何的不连续性形成或多或少的焊接缺陷，从而引起应力集中，形成断裂源。

另外，还由于焊接接头处的力学性质的不均匀，使附近热影响区材料性质变脆，以及焊缝接头处总是不可避免地要产生焊接变形及焊接残余应力。

所有这些都可能成为焊接结构破坏的直接原因或间接原因。

特别是一些直接承受动载荷的焊接结构，或是处于低温工作环境时，焊接结构更易发生脆性断裂。

二、脆性断裂的特征脆性断裂在工程结构上是一种非常危险的破坏。

其特点是裂纹扩展迅速，能量的消耗远小于韧性断裂，以低应力破坏为重要特征。

它是靠结构内部蓄积的弹性能的释放而自动传播导致破坏的，因而很少发现可见的塑性变形，断裂之前没有明显的预兆，而是突然发生的，所以说这种断裂往往会造成巨大的损失。

一般来说，金属脆性断裂时，无论是具有解理形断口，还是呈光泽的结晶状外观断口，都与板面大体垂直，而且板厚方向上的变形很小，在表面上附有一层剪切壁，呈无光泽灰色纤维状的剪断形，材料越脆，断裂的剪切壁越薄，断口上花样的尖端总是指向启裂点的方向，形成山形花样，追踪这个花样可以找到启裂点。

三、焊接结构防止脆性断裂的设计原则脆性断裂往往是瞬间完成的，其原因是构件中存在着焊接或冶金缺陷。

首先产生一小的裂纹，而后该裂纹以极快的速度扩展，部分或全部贯穿于结构中，造成脆性失效。

因此．防止焊接结构脆性破坏事故有效的设计方法是要使焊接结构最薄弱的部位具有抵抗脆性裂纹产生的能力。

同时，如果这些部位产生了脆性小裂纹时，其周围母材有将其迅速止住的能力。

在上述设计方法中，一般主要着眼点放在焊缝接头的抗脆性裂纹产生的能力上，以此作为设计的依据。

对于中低强度钢来说，由于残余应力的作用，焊缝接头处一旦产生脆性裂纹，通常向母材方向扩展，因此需要母材有一定的止裂性能。

这时，对于防止结构的脆性断裂是有意义的。

而对于高强度钢来说，裂纹的产生和扩展主要发生在焊缝中，这是因为由于母材强度的提高，接头中更易出现焊接缺陷，产生裂纹。

焊接结构发生脆断的原因及预防随着焊接结构在工业生产中应用范围和数量的增大，焊接结构因脆性断裂而失效的事故也越来越多。

脆性断裂是焊接结构最可怕的失效形式，它都是在应力不高于结构的设计应力和没有显著的塑性变形的情况下发生的，并瞬时扩展到结构整体，具有突然破坏的性质，因此其后果往往是灾难性的，造成的经济损失也往往是巨大的。

一、焊接结构产生脆性断裂的原因分析焊接结构产生脆性断裂的原因基本上可归纳为三个方面：（一）材料的韧性不足材料缺口尖端处的微观塑性变形能力差，特别是焊接结构的缺口、尖端处，脆性断裂在大多数情况下从焊接区开始，所以焊缝及热影响区的韧性不足往往是造成低应力脆性破坏的主要原因。

（二）存在裂纹等缺陷断裂总是从材料缺陷处开始，缺陷中则以裂纹为最危险，而焊接则是产生裂纹的主要原因。

（三）设计和制造工艺不合理不正确的设计和不良的制造工艺会产生较大的焊接残余应力，该应力过大时，则导致结构的脆性断裂。

二、影响脆性断裂的主要因素同一种材料在不同条件下可以显示出不同的破坏形式。

最重要的影响因素是温度、应力状态和加载速度。

温度越低，加载速度越大、材料应力状态越严重，则产生脆性断裂的倾向就越大。

（一）应力状态的影响当材料处于三向拉应力下，呈现脆性。

在实际结构中，三向拉应力应该由三向载荷产生，但更多的情况下是由于几何不连续性引起的。

虽然整个结构处于单轴双向拉应力状态下，但其局部区域由于设计不佳，工艺不当，往往出现形成局部三轴应力状态的缺口效应。

因此，脆断事故一般都起源于具有严重应力集中效应的缺口处。

（二）温度的影响随着温度的降低，焊接结构的破坏方式会发生变化，即从延性破坏变为脆性破坏。

当温度降至某一临界值时，将出现塑性到脆性断裂的转变，此为脆性转变温度。

脆性转变温度高，则脆性倾向严重。

（三）加载速度的影响试验证明，加载速度越快，焊接结构越容易发生脆性断裂。

在同样加载速率下，当结构中有缺口时，应变速率可呈现出加倍的不利影响。

浅析钢结构焊接裂纹的产生原因及防止措施引言随着科学技术不断发展，科学技术不断提高，为了跟上社会的发展脚步，建筑钢结构得到了广泛的运用。

目前我国的建筑钢结构的造型越来越新颖，空间结构也越来越复杂，所以在选择材料的时候对钢材料的要求也是很高的，但是这些要求很高的钢材料运用到实际工作中，会给钢结构焊接技术造成很大的难度，相应的焊接缺陷发生可能性就会增加。

1、钢结构焊接的难点在钢材料的选材方面大多数采用的低合金高强钢作为材料，这类钢具有强度大，硬度大等特点，但是由于钢结构连接点之间形状复杂，焊缝密集，所以焊接接头的钢约束性大，使焊缝无法自由收缩[1]。

加上在焊接的过程中由于操作不当产生就会双向力或者三向力，可能刚开始力的作用不大，但是在钢结构持续的焊接过程中，很多的力集中在一起，就会行成一个很强的力，增加了焊接接头产生裂纹、层状撕裂的可能性。

另外低合金高强钢中的碳含量非常高，使钢的硬度非常大，焊接性能差，在焊接过程中很容易出现延迟性的裂纹，由于高空操作更加增强了焊接的难度。

2、裂纹的种类和产生原因在建筑钢结构中焊接裂纹的产生通常會有三种形式，其中冷裂纹和热裂纹主要出现在复杂钢结构中，还有一种层状撕裂主要在厚板工程中出现。

2.1冷裂纹冷裂纹一般是在焊接过程后的冷却过程中产生的，有些在焊接后很快就会出现，有的则要过一段时间才会出现。

冷裂纹大多数为延迟裂纹主要发生在低合金高强钢的焊接热影响区，很少出现在焊缝上，由于冷裂纹不是焊后立即出现，而是经过一段时间的冷却之后才出现，所以这类裂纹出现后具有很大的隐蔽性。

冷裂纹出现的原因主要有三个因素（1）钢材淬硬倾向，低合金高强钢的淬硬倾向主要取决于钢材的化学成分、焊接工艺、冷却条件。

钢材的淬硬倾向越大就越容易产生裂纹，由于焊接是一个加热--冷却的过程，对钢结构加热之后冷却就会使钢变得硬度高、脆性大，很容易产生裂纹。

（2）焊接接头含氢量，在焊接的过程中大量的溶解于熔池中，焊接结束之后进入冷却的环节，氢就会极力的逸出，但是由于冷却速度较快有些氢不能很快的逸出而保留在金属中，是钢内部出现中空的现象，也会导致钢结构脆性很大。

焊接裂纹就其本质来分，可分为热裂纹、再热裂纹、冷裂纹、层状撕裂等。

下面仅就各种裂纹的成因、特点和防治办法进行具体的阐述。

1．热裂纹在焊接时高温下产生的，故称热裂纹，它的特征是沿原奥氏体晶界开裂。

根据所焊金属的材料不同（低合金高强钢、不锈钢、铸铁、铝合金和某些特种金属等），产生热裂纹的形态、温度区间和主要原因也各不相同。

目前，把热裂纹分为结晶裂纹、液化裂纹和多边裂纹等三大类。

1）结晶裂纹主要产生在含杂质较多的碳钢、低合金钢焊缝中（含S，P，C，Si 缝偏高）和单相奥氏体钢、镍基合金以及某些铝合金焊缝中。

这种裂纹是在焊缝结晶过程中，在固相线附近，由于凝固金属的收缩，残余液体金属不足，不能及时添充，在应力作用下发生沿晶开裂。

防治措施：在冶金因素方面，适当调整焊缝金属成分，缩短脆性温度区的范围控制焊缝中硫、磷、碳等有害杂质的含量；细化焊缝金属一次晶粒，即适当加入Mo、V、Ti、Nb等元素；在工艺方面，可以通过焊前预热、控制线能量、减小接头拘束度等方面来防治。

2）近缝区液化裂纹是一种沿奥氏体晶界开裂的微裂纹，它的尺寸很小，发生于HAZ近缝区或层间。

它的成因一般是由于焊接时近缝区金属或焊缝层间金属，在高温下使这些区域的奥氏体晶界上的低熔共晶组成物被重新熔化，在拉应力的作用下沿奥氏体晶间开裂而形成液化裂纹。

这一种裂纹的防治措施与结晶裂纹基本上是一致的。

特别是在冶金方面，尽可能降低硫、磷、硅、硼等低熔共晶组成元素的含量是十分有效的；在工艺方面，可以减小线能量，减小熔池熔合线的凹度。

3）多边化裂纹是在形成多边化的过程中，由于高温时的塑性很低造成的。

这种裂纹并不常见，其防治措施可以向焊缝中加入提高多边化激化能的元素如Mo、W、Ti等。

2、再热裂纹通常发生于某些含有沉淀强化元素的钢种和高温合金（包括低合金高强钢、珠光体耐热钢、沉淀强化高温合金，以及某些奥氏体不锈钢），他们焊后并未发现裂纹，而是在热处理过程中产生了裂纹。

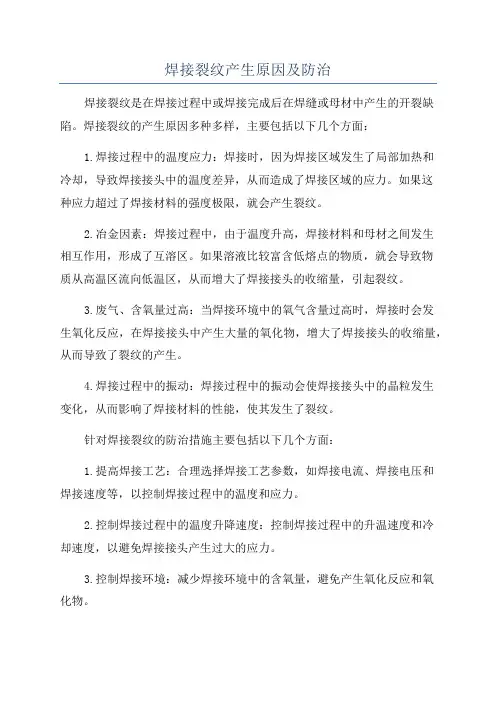

焊接裂纹产生原因及防治焊接裂纹是在焊接过程中或焊接完成后在焊缝或母材中产生的开裂缺陷。

焊接裂纹的产生原因多种多样，主要包括以下几个方面：1.焊接过程中的温度应力：焊接时，因为焊接区域发生了局部加热和冷却，导致焊接接头中的温度差异，从而造成了焊接区域的应力。

如果这种应力超过了焊接材料的强度极限，就会产生裂纹。

2.冶金因素：焊接过程中，由于温度升高，焊接材料和母材之间发生相互作用，形成了互溶区。

如果溶液比较富含低熔点的物质，就会导致物质从高温区流向低温区，从而增大了焊接接头的收缩量，引起裂纹。

3.废气、含氧量过高：当焊接环境中的氧气含量过高时，焊接时会发生氧化反应，在焊接接头中产生大量的氧化物，增大了焊接接头的收缩量，从而导致了裂纹的产生。

4.焊接过程中的振动：焊接过程中的振动会使焊接接头中的晶粒发生变化，从而影响了焊接材料的性能，使其发生了裂纹。

针对焊接裂纹的防治措施主要包括以下几个方面：1.提高焊接工艺：合理选择焊接工艺参数，如焊接电流、焊接电压和焊接速度等，以控制焊接过程中的温度和应力。

2.控制焊接过程中的温度升降速度：控制焊接过程中的升温速度和冷却速度，以避免焊接接头产生过大的应力。

3.控制焊接环境：减少焊接环境中的含氧量，避免产生氧化反应和氧化物。

4.优化焊接材料：合理选择焊接材料，根据焊接接头的要求选择合适的材料，以提高焊接接头的性能。

5.加强材料的前处理：在焊接前进行必要的预处理工作，如去污、除锈、磷化等，以提高焊接接头的质量。

综上所述，焊接裂纹的产生原因多种多样，需要综合考虑多个方面的因素来进行防治。

通过合理选择焊接工艺参数、控制焊接过程中的温度和应力、控制焊接环境、优化焊接材料以及加强材料的前处理等措施，可以有效预防和防治焊接裂纹的产生，提高焊接接头的质量。

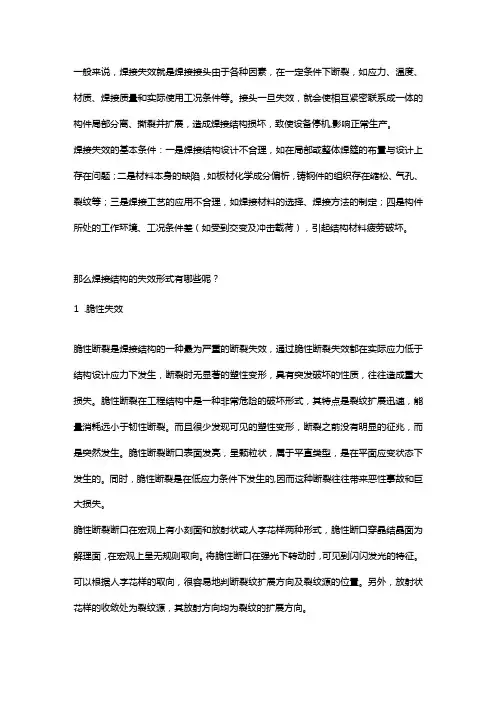

一般来说，焊接失效就是焊接接头由于各种因素，在一定条件下断裂，如应力、温度、材质、焊接质量和实际使用工况条件等。

接头一旦失效，就会使相互紧密联系成一体的构件局部分离、撕裂并扩展，造成焊接结构损坏，致使设备停机,影响正常生产。

焊接失效的基本条件：一是焊接结构设计不合理，如在局部或整体焊筵的布置与设计上存在问题；二是材料本身的缺陷，如板材化学成分偏析，铸钢件的组织存在缩松、气孔、裂纹等；三是焊接工艺的应用不合理，如焊接材料的选择、焊接方法的制定；四是构件所处的工作环境、工况条件差（如受到交变及冲击载荷），引起结构材料疲劳破坏。

那么焊接结构的失效形式有哪些呢？1.脆性失效脆性断裂是焊接结构的一种最为严重的断裂失效，通过脆性断裂失效都在实际应力低于结构设计应力下发生，断裂时无显著的塑性变形，具有突发破坏的性质，往往造成重大损失。

脆性断裂在工程结构中是一种非常危险的破坏形式，其特点是裂纹扩展迅速，能量消耗远小于韧性断裂。

而且很少发现可见的塑性变形，断裂之前没有明显的征兆，而是突然发生。

脆性断裂断口表面发亮，呈颗粒状，属于平直类型，是在平面应变状态下发生的。

同时，脆性断裂是在低应力条件下发生的,因而这种断裂往往带来恶性事故和巨大损失。

脆性断裂断口在宏观上有小刻面和放射状或人字花样两种形式，脆性断口穿晶结晶面为解理面，在宏观上呈无规则取向。

将脆性断口在强光下转动时，可见到闪闪发光的特征。

可以根据人字花样的取向，很容易地判断裂纹扩展方向及裂纹源的位置。

另外，放射状花样的收敛处为裂纹源，其放射方向均为裂纹的扩展方向。

2.塑性失效塑性断裂的特点是金属断裂时伴随有明显的塑性变形并消耗大量能量。

由于塑性断裂是在大量塑性变形后发生的，结构断裂后在受力方向上会留下较大的残余变形，在断口附近有肉眼可见的挠曲、变粗、缩颈等。

塑性变形常使容器直径增加和壁厚减薄。

在大多数材料中，拉伸塑性断口呈灰色纤维状，宏观上分为平直面和剪切面。

焊接结构的脆性断裂及预防措施作者：王从明来源：《职业》2011年第13期一、脆性断裂的原因焊接结构之所以发生脆性断裂，是因为焊缝接头处几何的不连续性形成或多或少的焊接缺陷，从而引起应力集中，形成断裂源。

另外，还由于焊接接头处的力学性质的不均匀，使附近热影响区材料性质变脆，以及焊缝接头处总是不可避免地要产生焊接变形及焊接残余应力。

所有这些都可能成为焊接结构破坏的直接原因或间接原因。

特别是一些直接承受动载荷的焊接结构，或是处于低温工作环境时，焊接结构更易发生脆性断裂。

二、脆性断裂的特征脆性断裂在工程结构上是一种非常危险的破坏。

其特点是裂纹扩展迅速，能量的消耗远小于韧性断裂，以低应力破坏为重要特征。

它是靠结构内部蓄积的弹性能的释放而自动传播导致破坏的，因而很少发现可见的塑性变形，断裂之前没有明显的预兆，而是突然发生的，所以说这种断裂往往会造成巨大的损失。

一般来说，金属脆性断裂时，无论是具有解理形断口，还是呈光泽的结晶状外观断口，都与板面大体垂直，而且板厚方向上的变形很小，在表面上附有一层剪切壁，呈无光泽灰色纤维状的剪断形，材料越脆，断裂的剪切壁越薄，断口上花样的尖端总是指向启裂点的方向，形成山形花样，追踪这个花样可以找到启裂点。

三、焊接结构防止脆性断裂的设计原则脆性断裂往往是瞬间完成的，其原因是构件中存在着焊接或冶金缺陷。

首先产生一小的裂纹，而后该裂纹以极快的速度扩展，部分或全部贯穿于结构中，造成脆性失效。

因此．防止焊接结构脆性破坏事故有效的设计方法是要使焊接结构最薄弱的部位具有抵抗脆性裂纹产生的能力。

同时，如果这些部位产生了脆性小裂纹时，其周围母材有将其迅速止住的能力。

在上述设计方法中，一般主要着眼点放在焊缝接头的抗脆性裂纹产生的能力上，以此作为设计的依据。

对于中低强度钢来说，由于残余应力的作用，焊缝接头处一旦产生脆性裂纹，通常向母材方向扩展，因此需要母材有一定的止裂性能。

这时，对于防止结构的脆性断裂是有意义的。
