高清车牌识别一体机安装说明

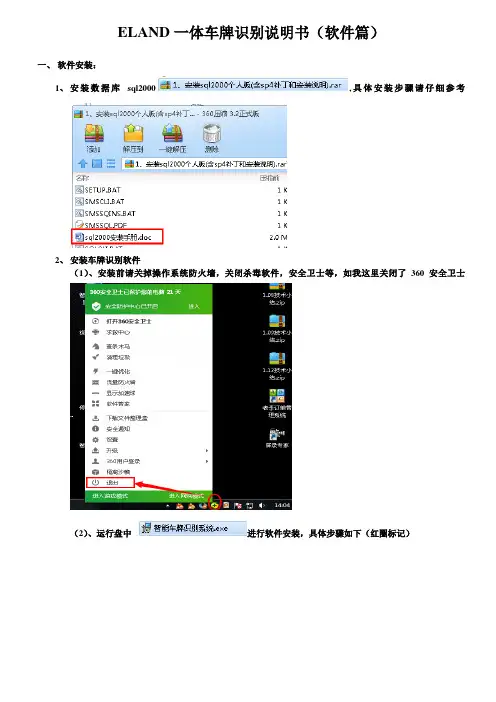

ELAND一体车牌识别说明书（软件篇）一、软件安装：1、安装数据库sql2000,具体安装步骤请仔细参考2、安装车牌识别软件（1）、安装前请关掉操作系统防火墙，关闭杀毒软件，安全卫士等，如我这里关闭了360安全卫士（2）、运行盘中进行软件安装，具体步骤如下（红圈标记）接着会自动安装到最后，完成即可。

如果WIN7操作系统下安装报如下错关闭即可，没有影响。

二、软件配置：考虑到让客户平时操作得更简单，也不用担心误操作引起软件关闭或者乱显示，我们的车牌识别软件设计将资料登记（如发卡）界面和收费（即下面说的“车牌识别监控端”）界面分开了。

下面我逐一介绍1、发卡管理端配置：（1）软件运行：双击桌面图标登录软件初次登录软件，会报如上错“数据库服务器连接失败”，确定即可，处理办法接着看下面(2)点介绍。

（2）数据库配置（数据库的创建、连接操作）如上图：没有标记的地方全部默认，不用去改动，大概步骤是（1）、创建数据库，创建成功后确定；（2）、点左边连接测试，连接成功后确定；（3）、点保存，保存成功后确定；（4）、点退出即可重新进软件；注意：如果此电脑是客户端，只安装车牌识别软件，数据库在其他电脑上面，操作步骤不一样的，如下说明按箭头指示，左边输入服务器Ip地址我这里是192.168.1.185，客户那里跟据实际输入，切勿照抄，相应登录密码，没有就不输，连接测试成功，保存退出即可；（3）发卡管端软件配置：登录进软件后，做几个配置。

A、系统配置：B、机号设置：C、车场设置：准备工作是客户需在主控机箱里面或者配件箱里面或者刷卡机箱里面找到一张纸《停车场系统配置清单》，例如我这里的是从这个可以看到。

我机号对应的出入类型，IP这里暂时用不到。

（IP在里面会用到），所以我这里的车场设置如下：如上图，我的案例车场设置就设置好了，最后确定，确定反应有点慢，等待，多点确定，最后提示完成即可。

（客户跟我这里操作不一样的地方就是有可能是多进多出的，但配置方法是一样的。

SNT-SC02CI高清车牌识别一体机工程实施手册目录第1章概述 (1)1.1系统安装示意 (1)第2章系统安装及参数调整 (2)2.1系统安装环境要求 (2)2.2系统前端设备安装 (2)2.2.1安装镜头（EVETAR-M12VM4510IR） (2)2.2.2安装一体机（SNT-SC02CI） (2)2.2.3安装LED补光灯（YHCML04-38） (3)2.2.4防护罩内接线示意图 (4)2.3系统前端调试 (5)2.3.1调整场景和聚焦 (5)2.3.2调整LED补光灯角度 (10)第3章系统参数设置 (10)3.1智能设置 (10)3.2设置硬触发输入 (10)3.3设置硬触发输出 (12)第4章接收识别结果 (14)第1章概述本文旨在描述SNT-SC02CI高清车牌识别一体机方案的具体施工方法，内容包括设备的安装、前端调试等内容。

下文中SNT-SC02CI高清车牌识别一体机简称“一体机”。

为了安全和正确使用本系统，请仔细阅读具体描述过程中的“【注意】”安全预防措施。

其安全等级如下：➢【注意】包含有关设备操作的重要信息和有用提示。

使用者若忽视此资讯，可能会导致设备损坏以及人员损伤。

1.1系统安装示意本方案系统安装示意图如下图：【注意】1）系统连线注意事项：➢一体机的网口通过交换机接到收费系统主机。

➢单台一体机负责监视一条通道，即停车场的一进或一出。

➢如需接入一体机的模拟视频作为监控，可以通过模拟视频线接一体机的模拟输出接口。

➢本方案目前支持硬触发方式，线圈安装位置为车辆出牌位置。

如果采用视频流触发方式，则不用埋设线圈。

2）镜头参数：调到最大焦距，约8mm（EVETAR M12VM4510IRC镜头），镜头距离出牌位置大概4米左右。

光圈聚焦之后，往Close方向回旋一点(约5mm的距离)。

3）一体机高度：大概90cm左右。

4）LED补光灯的安装：LED补光灯固定在立杆上，距离立杆底部30cm。

ELAND一体车牌识别说明书（软件篇）一、软件安装：1、安装数据库sql2000,具体安装步骤请仔细参考2、安装车牌识别软件（1）、安装前请关掉操作系统防火墙，关闭杀毒软件，安全卫士等，如我这里关闭了360安全卫士（2）、运行盘中进行软件安装，具体步骤如下（红圈标记）接着会自动安装到最后，完成即可。

如果WIN7操作系统下安装报如下错关闭即可，没有影响。

二、软件配置：考虑到让客户平时操作得更简单，也不用担心误操作引起软件关闭或者乱显示，我们的车牌识别软件设计将资料登记（如发卡）界面和收费（即下面说的“车牌识别监控端”）界面分开了。

下面我逐一介绍1、发卡管理端配置：（1）软件运行：双击桌面图标登录软件初次登录软件，会报如上错“数据库服务器连接失败”，确定即可，处理办法接着看下面(2)点介绍。

（2）数据库配置（数据库的创建、连接操作）如上图：没有标记的地方全部默认，不用去改动，大概步骤是（1）、创建数据库，创建成功后确定；（2）、点左边连接测试，连接成功后确定；（3）、点保存，保存成功后确定；（4）、点退出即可重新进软件；注意：如果此电脑是客户端，只安装车牌识别软件，数据库在其他电脑上面，操作步骤不一样的，如下说明按箭头指示，左边输入服务器Ip地址我这里是192.168.1.185，客户那里跟据实际输入，切勿照抄，相应登录密码，没有就不输，连接测试成功，保存退出即可；（3）发卡管端软件配置：登录进软件后，做几个配置。

A、系统配置：B、机号设置：C、车场设置：准备工作是客户需在主控机箱里面或者配件箱里面或者刷卡机箱里面找到一张纸《停车场系统配置清单》，例如我这里的是从这个可以看到。

我机号对应的出入类型，IP这里暂时用不到。

（IP在里面会用到），所以我这里的车场设置如下：如上图，我的案例车场设置就设置好了，最后确定，确定反应有点慢，等待，多点确定，最后提示完成即可。

（客户跟我这里操作不一样的地方就是有可能是多进多出的，但配置方法是一样的。

一、产品简介1.1 文通科技针对停车场行业, 推出基于嵌入式的智能车牌识别一体化设备, 该设备具有高性能、低功耗、稳定性强等特性, 产品集成了车牌识别相机、镜头、防护罩、立柱、补光灯等设备, 具有集成度高、安装快捷方便、易于开发等特点。

1.2 产品整体结构文通智能车牌识别一体机包含防护罩、相机、镜头、万向节、立柱、法兰盘、补光灯、电源等, 详细如图1.1:图1.1 智能车牌识别一体机①防护罩；②高清车牌识别相机；③万向节；④上法兰盘；⑤不锈钢立柱；⑥补光灯支架；⑦补光灯；⑧下法兰盘1.2 防护罩内部组成文通智能车牌识别一体机防护罩内部包含高清车牌识别相机、镜头、电源、接线端子、温控模块、风扇等, 详细如1.2图:图1.2防护罩内部结构①高清镜头；②高清车牌识别摄像机—130万像素；③防护罩；相机接口: 12V电源接口、IP网络接口、地感触发信号接口、补光灯触发线接口、RS485接口（保留）、BNC接口（保留）；④电源；⑤接线端子；⑥风扇: 内置温控模块, 自动控制加热；⑦温控器1.3 高清车牌识别相机接口文通智能车牌识别一体机相机接口包含: IP网口、电源接口、地感触发线接口、补光灯触发线接口等, 如图1.3所示: 图1.3智能车牌相机接口①线缆接口:A:地感触发线接口（开关量信号输入）B:补光灯触发线接口（开关量信号输出）② BNC视频输出接口（保留）；③ IP网络接口；④电源接口；⑤ Micro SD卡插口；二、产品线路连接及安装安装2.1 防护罩内部接线图2.1 防护罩内部接线图说明：✧接线端子上, 接入AC220V:✧1和2是一组火线（L）✧3和4是一组零线（N）✧5和6是一组地线（G）✧电源线和闪光灯电源线接入方式:✧1接电源火线L—火线✧ 2 接补光灯火线 L—火线✧3接电源零线N—零线✧4接补光灯零线N—零线✧5接电源地线G—地线✧6接补光灯地线G—地线✧闪光灯控制线接入方式（如图1.3和图2.2）:✧闪光灯白色线接快号通IO口中的O1+✧闪光灯黑色线接快号通IO口中的O1-✧地感触发线的接线方式（如图1.3）:✧地感触发信号线接入相机线缆接口GND和I1口➢摄像机托板安装相机:➢打开防护罩将摄像机托板拆下, 将相机用两个螺丝钉固定在摄像机托板上,再将托板和摄像机一同安装到原处。

如何正确安装⻋车牌识别系统？⼀一、直道安装直的⻋车道是较理理想的安装环境，⻋车辆在驶⼊入识别区域时，可以获得⾼高质量量的照⽚片。

1、施⼯工时⻋车牌识别⼀一体机和道闸可以安装在⻋车道的同⼀一侧，但⻋车牌识别⼀一体机要安装在道闸前，间距不不⼩小于30cm，以避免设备间的相互⼲干扰。

2、当采⽤用抓拍识别和视频识别时，地感线圈距离⼀一体机的最佳距离为4m;3、当采⽤用视频加地感识别模式时，地感线圈距离⼀一体机的最佳距离为3m。

⼆二、宽⻋车道安装1、如果⻋车道特别宽，⻋车的⾏行行驶⽅方向不不固定，⻋车辆驶⼊入时，⻋车头会左右倾斜，容易易影响识别效果，可以将⻋车道分成两条或者⽤用锥桶、路路桩等障碍物隔离开⼀一条⾮非机动⻋车道，使机动⻋车道变窄，⻋车⾏行行⽅方向变正。

2、如果⻋车道很宽，但不不能分隔成两条⻋车道或增加⾮非机动⻋车道，这种情况可以安装双相机，即在⻋车道的两侧各安装⼀一台⻋车牌识别⼀一体机，这样不不管⻋车⾏行行⽅方向偏向哪边，都可以有相机拍到⻋车牌并识别。

3、如果⻋车道很短，当⻋车从某个⽅方向驶来时，⻋车身通常都是斜向⼀一侧的，这种情况可以把相机安装在⻋车头所偏向的⼀一侧，这样拍照时⻋车头是正对相机的；如果⻋车辆从两个⽅方向驶来，可以安装双相机，每台相机拍摄⼀一个⽅方向的来⻋车。

三、弯道安装弯道安装⻋车牌识别设备时，⻋车⾏行行⽅方向指向弯道的外侧，所以⻋车牌识别⼀一体机应安装在⻋车道外围⼀一侧，这样⻋车辆驶⼊入识别区域时，⻋车牌识别相机就能拍到⽐比较正的⻋车牌照⽚片。

四、地库安装当需要在地库安装⻋车牌识别⼀一体机时，需要遵循如下原则：⼊入⼝口⻋车牌识别⼀一体机安装在地库坡道上⾯面⽔水平路路⾯面上，出⼝口的⻋车牌识别⼀一体机安装在地库坡道下⾯面的⽔水平地⾯面上。

这样，可以避免当⼀一体机⽆无法识别⻋车牌，造成道闸不不能抬杆时，⻋车辆只能停在地库坡道上的问题。

由于地库出⼊入⼝口的⾼高度限制可同时考虑选择折杆道闸杆。

车牌识别一体机说明车牌识别一体机说明书V1.1 2016-01-22目录车牌识别一体机说明书 (1)一、车牌识别概述 (4)1.1车牌识别应用概述 (4)1.2车牌识别一体机的功耗及参数介绍 (4)二、车牌识别安装前注意事项 (5)2.1电脑配置要求 (5)2.2网络配置要求 (5)百兆网络接线方法如下 (6)千兆网络接线方法如下： (6)2.3现场安装位置及道路要求 (7)2.3.1车道长度测算 (7)2.3.2路面宽度限制 (8)2.3.3 摄像机安装拍摄角度要求 (8)2.3.4 现场环境勘察 (8)三、车牌识别安装与调试 (9)3.1标准车牌识别安装示意图 (9)3.2车牌识别摄像机安装角度示意图 (10)3.3车牌识别布线示意图 (11)3.4车牌识别接线示意图 (12)3.5车牌识别一体机识别效果测试与识别位置调整 (13)3.5.1识别一体机IP地址修改 (13)3.5.2添加识别一体机 (13)3.5.3调试识别一体机 (14)四、车场收费管理平台软件安装和配置 (18)4.1IE浏览器设置及插件安装 (18)4.2识别软件各项参数设置 (21)4.2.1 车场、LPR、岗亭、员工、角色管理及收费标准 (21)4.2.2 通道组管理 (28)4.2.3 优惠商家 (29)4.3多岗亭联网设置 (30)五、车场收费管理平台软件使用 (31)5.1发行管理 (31)5.1.1 贵宾车的发行、修改与删除 (31)5.1.2 月租车的发行、修改与删除 (34)5.1.3 储值车的发行、修改与删除 (34)5.1.4 月临车的发行、修改与删除 (34)5.2车位绑定 (35)5.3临时车辆的收费 (35)一、车牌识别概述1.1 车牌识别应用概述车牌号码识别简称车牌识别，也称作车牌号识别或车辆牌照识别。

是计算机视频图像识别技术在车辆牌照识别中的一种应用。

即从图像信息中将车牌号码提取并识别出来。

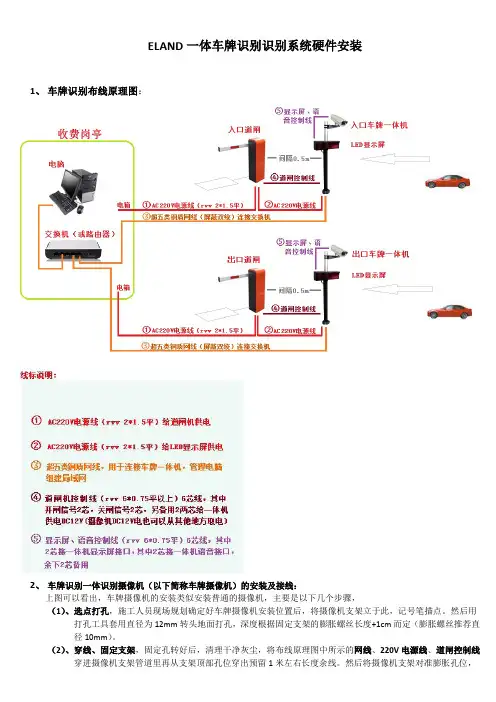

ELAND一体车牌识别识别系统硬件安装1、车牌识别布线原理图：2、车牌识别一体识别摄像机（以下简称车牌摄像机）的安装及接线：上图可以看出，车牌摄像机的安装类似安装普通的摄像机，主要是以下几个步骤，（1）、选点打孔，施工人员现场规划确定好车牌摄像机安装位置后，将摄像机支架立于此，记号笔描点。

然后用打孔工具套用直径为12mm转头地面打孔，深度根据固定支架的膨胀螺丝长度+1cm而定（膨胀螺丝推荐直径10mm）。

（2）、穿线、固定支架，固定孔转好后，清理干净灰尘，将布线原理图中所示的网线、220V电源线、道闸控制线穿进摄像机支架管道里再从支架顶部孔位穿出预留1米左右长度余线。

然后将摄像机支架对准膨胀孔位，用膨胀螺丝固定；（推荐用直径10mm的膨胀螺丝，相应打孔转头推荐直径12mm）如图（3）、固定摄像机，用所配的摄像机套架，连接头（又称鸭嘴舍）如图，经历三个步骤，套架固定于立柱（一般高度在离地130cm处），鸭嘴舍固定于套架上，摄像机固定于鸭嘴舍上面；这3个连接点可以配合使用调节车牌摄像机角度，调好后拧紧各固定点的螺钉即可；（4）、车牌摄像机接线，摄像机固定好以后，打开摄像机盖子，即可看到车牌摄像机里面接线柱如下图3、车位显示屏的安装及接线（主推L型显示屏，带语音）（1）、显示屏安装：显示屏拆封后，找到相应固定配件，将显示屏固定于车牌摄像机立柱支架上适合的高度，如图（2）、显示屏接线显示屏固定好后，可以看到有3根线从屏里面输出，具体接线如下图介绍：4、道闸机的安装及接线（1）、安装：打开道闸机，看底部，用相应的膨胀螺丝将其固定于指定位置即可如下图固定孔位打孔用合适尺寸的膨胀路上固定即可；（2）、接线: 摄像机固定好以后，接线主要看道闸机控制盒上面，一般主要接三种线，即道闸机电源线，道闸控制线，地感线。

具体标识如下图：（3）、调试：把道闸杆子上好（必要时要根据需要调节一下里面的联动弹簧），确保道闸机接线无误后，通电可用所配遥控器控制道闸机升降进行测试；5、岗亭接线（岗亭里面主要连线有两种线）：（1）、网线：电脑的网线，外面车道安装的一体车牌摄像机拉进来的网线，都连接在同一个交换机或者路由器的LAN口上面，另外给管理电脑固定IP地址：192.168.1.***段的IP即可。

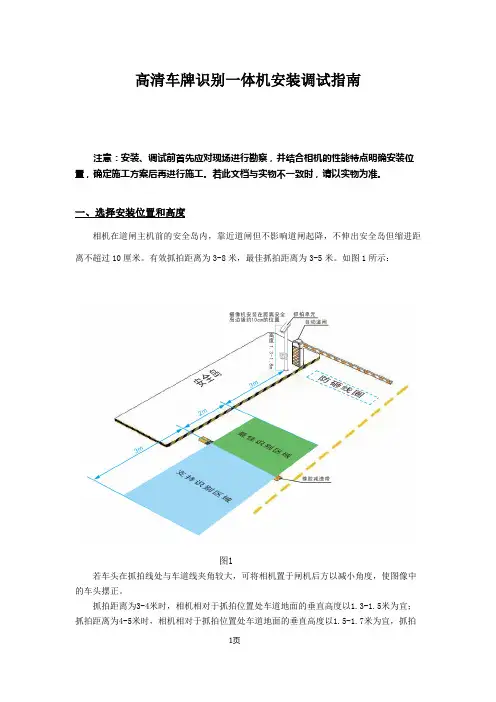

高清车牌识别一体机安装调试指南注意：安装、调试前首先应对现场进行勘察，并结合相机的性能特点明确安装位置，确定施工方案后再进行施工。

若此文档与实物不一致时，请以实物为准。

一、选择安装位置和高度相机在道闸主机前的安全岛内，靠近道闸但不影响道闸起降，不伸出安全岛但缩进距离不超过10厘米。

有效抓拍距离为3-8米，最佳抓拍距离为3-5米。

如图1所示：图1若车头在抓拍线处与车道线夹角较大，可将相机置于闸机后方以减小角度，使图像中的车头摆正。

抓拍距离为3-4米时，相机相对于抓拍位置处车道地面的垂直高度以1.3-1.5米为宜；抓拍距离为4-5米时，相机相对于抓拍位置处车道地面的垂直高度以1.5-1.7米为宜，抓拍距离越远，安装高度越高。

二、连接线路接线板及电源板的接线端口，示意如图2：图2接口说明：接口序号接口名称接口功能1、2 DC12V,GND 直流12伏输入电源接口可输入12V直流电（出厂时已接好）3、4 公共端,起闸公共端，起闸起闸信号输出（公共端与落闸信号共用）3、5公共端,落闸公共端，落闸落闸信号输出（公共端与起闸信号共用）6、8 IN1+,GND 车检器输入1 车检器信号接入（GND与车检器输入2共用）7、8 IN2+,GND 车检器输入2 车检器信号接入（GND与车检器输入1共用）接口序号 接口名称接口功能9、10、11 A1,B1,GND 第一路 RS485 485信号通讯，在停车场场景一般接显示屏 12、13、14 A2,B2,GND 第二路 RS485 预留 15 USB USB导入白名单等 16、17 L,N 输入电源接口 接市电AC220V 18 地线 地线 接入大地19、20 -V ，+V 直流12输出 出厂已接，对应1、2接口 21ETHERNET网络接口连接标准以太网线备注：起闸和落闸共用一个公共端，车检器输入和输出共用一个GND 。

备注：为确保防护罩密封性，接线前请将波纹管接头旋紧至防护罩外部，接线后将波纹管接头旋紧至防护罩内部，在波纹管出线端要用波纹管对接或用电工胶布缠紧密封。

车牌辨认一体机系统阐明书一. 车牌辨认概述 (3)二、车牌辨认安装前注意事项 (5)1.计算机最低配置要求 (4)2.现场安装位置最低要求尺寸 (4)三、布线图 (7)1.原则一进一出布线图 (6)2.单通道一进一出布线图 (7)3.出入口分开布线图 (7)4.现场安装角度及辨认距离参照对比图 (8)5.摄像机尾板接线图 (9)6.设备接线图 (9)四. 车牌辨认一体机安装环节 (10)1. 固定摄像机立柱 (10)2. 补光灯支架安装及补光灯安装 (10)3. 鸭嘴 (10)4. 摄像机安装 (10)五. 三步轻松完毕摄像机参数设置 (11)第一步: 设置安装引导 (12)第二步: 摄像机IP地址设置 (12)第三步: 设置输入输出 (13)六、摄像机参数 (15)1. 储存管理 (14)2. 智能分析 (14)3. 顾客管理 (15)4. 摄像机在IE浏览器上看不到视频设置环节 (16)5. 设备常见故障处理 (16)七. 数据库安装环节阐明 (17)八. 软件安装环节 (21)1. 选择安装文件 (21)2. 双击运营安装程序 (21)3. 创建数据库 (25)4. 运营视频注册控件 (25)九. 管理软件操作阐明 (26)1. 双击运营桌面图标 (26)2. 选择管理员登录 (26)十、软件主界面三步设置 (28)1.参数设置 (27)2.道口设置 (30)3.顾客类型及收费设置 (30)十一. 系统管理及停车管理 (32)1. 密码修改 (32)2. 顾客管理 (32)3.. 数据库维护 (34)4. 操作日志 (36)5. 车主档案管理 (36)6. 在线收费 (39)7. 单位设置 (39)十二. 统计查询与报表输出 (40)1. 月租顾客缴费统计 (40)2. 预付款顾客充值统计 (41)3. 临时停车收费统计 (41)4. 交班统计 (42)5. 预付款余额查询 (42)6. 固定顾客图像对比统计 (42)7. 消费减免统计 (42)8. 车辆刷卡统计 (42)9. 场内车查询 (42)十三. 安装时故障排除 (42)1. 局域网网络旳组建 (42)2. 安装SQL2023数据库提醒挂起 (51)3. 一键共享软件52一. 车牌辨认概述在当代化停车场管理中, 涉及到各方面旳管理, 其中车辆旳管理是一种主要旳方面。

高清智能车牌识别系统安装与调试手册 V2.1（详细版本）智能车牌识别停车场管理系统简介智能车牌识别停车场管理系统是我司根据当前市场发展与客户的需要，开发出来的一款以车辆车牌作为车辆进出车场主要凭证，同时可辅以IC卡刷卡、可实现固定车辆和临时车辆收费、基于以太网的停车场管理系统。

该系统支持多通道进出与图像对比、满足复杂的收费需求；数据处理速度快、信息存储安全、扩展性强，能根据用户的需求，提供合适的停车场系统解决方案。

主要特点：●正常情况下，完全以车牌作为出入场凭证●对临时车牌可进行精确收费，月租车牌过期后可进行临时收费，有效地防止停车费用的流失●具备脱机与脱网功能。

在脱机与脱网时，月租用户可自由出入●车牌识别一体机可代替传统的视频系统，不需要补光灯、摄像机等。

成本低，有较强的竞争力●支持多种车牌识别器，客户可选择面多●提供多种网络显示屏，可播放与显示广告词、出入场欢迎词、时间、剩余车位、收费金额等目录第一章系统配置 (1)1.1系统相关材料、器件的准备 (1)1.1.2 软件清单 (1)1.2工具需求 (1)第二章软件安装 (1)2.1 PC机型及配置的选择 (1)2.1.1硬件环境 (1)2.1.2 软件环境 (2)2.1.3 局域网通讯环境 (2)2.2 数据库安装 (2)2.3 停车场系统软件安装 (10)第三章车道信息显示屏安装 (14)3.1车道信息显示屏安装 (14)3.6车牌识别相机的安装接线 (15)第五章系统调试 (17)5.1网络的组建 (18)5.2 系统初始化设置 (21)5.2.1启动SQL Server服务器 (21)5.1.3 数据库创建配置 (22)5.1.4 运行车牌识别系统服务服务器 (26)5.1.5 车牌识别系统初始化 (26)5.1.5.1管理员登录 (26)5.1.5.2系统参数初始化 (27)5.1.5.3创建岗亭 (28)5.1.5.4创建通道 (29)5.1.5.5设置收费规则 (31)5.1.5.6注册车牌 (34)5.12 数据整理与系统备份 (35)第七章系统安装调试常见故障及分析处理 (36)第一章系统配置1.1系统相关材料、器件的准备1.1.2 软件清单智能车牌识别管理系统安装包、SQL Server 20001.2工具需求万用表、大小螺丝刀【含一字起子(5mm×75mm)一字起子(6mm×100mm)和十字起子(#0×75mm)十字起子(#1×75mm)十字起子(#2×100mm)】、剪钳、剥线钳、镊子等常用工具。

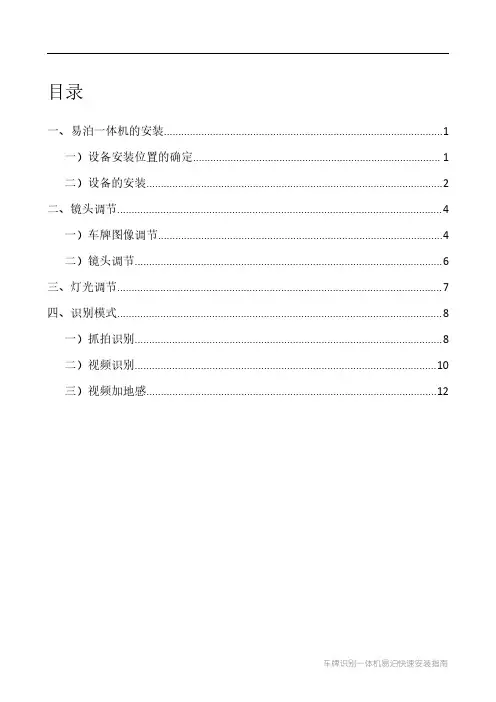

目录一、易泊一体机的安装 (1)一）设备安装位置的确定 (1)二）设备的安装 (2)二、镜头调节 (4)一）车牌图像调节 (4)二）镜头调节 (6)三、灯光调节 (7)四、识别模式 (8)一）抓拍识别 (8)二）视频识别 (10)三）视频加地感 (12)一、易泊一体机的安装一）设备安装位置的确定一体机能够快速准确的输出车牌识别结果，拍到高质量的车牌图片非常重要，所以选择一体机的安装位置时，主要目标就是使一体机拍到完整、清晰的车牌图片。

1、直道安装直的车道是较理想的安装环境，车辆在驶入识别区域时，可以获得高质量的照片。

1)施工时一体机和道闸可以安装在车道的同一侧，但一体机要安装在道闸前，间距不小于30cm，以避免设备间的相互干扰。

2)当采用抓拍识别和视频识别时，地感线圈距离一体机的最佳距离为4m；3)当采用视频加地感识别模式时，地感线圈距离一体机的最佳距离为3m。

2、宽车道安装1)如果车道特别宽，车的行驶方向不固定，车辆驶入时，车头会左右倾斜，容易影响识别效果，可以将车道分成两条或者用锥桶、路桩等障碍物隔离开一条非机动车道，使机动车道变窄，车行方向变正。

如下图，原车道宽为6m，增加非机动车道后，机动车道减至4m，有利于提高识别率。

2)如果车道很宽，但不能分隔成两条车道或增加非机动车道，这种情况可以安装双相机，即在车道的两侧各安装一台相机，这样不管车行方向偏向哪边，都可以有相机拍到车牌并识别。

3）如果车道很短，当车从某个方向驶来时，车身通常都是斜向一侧的，这种情况可以把相机安装在车头所偏向的一侧，这样拍照时车头是正对相机的；如果车辆从两个方向驶来，可以安装双相机，每台相机拍摄一个方向的来车.当车辆从左侧驶入，2号相机可以抓拍到正面照片，当车辆从右侧驶入，1号相机可以抓拍到正面照片，这样保证了车不管从哪边进入，都可以拍到车牌并识别。

3、弯道安装弯道安装车牌识别设备时，车行方向指向弯道的外侧，所以一体机应安装在车道外围一侧，这样车辆驶入识别区域时，相机就能拍到比较正的车牌照片。

高清车牌识别一体机快速安装调试指南目录一、易泊一体机的安装 (1)一）设备安装位置的确定 (1)二）设备的安装 (2)二、镜头调节 (4)一）车牌图像调节 (4)二）镜头调节 (6)三、灯光调节 (7)四、识别模式 (8)一）抓拍识别 (8)二）视频识别 (10)三）视频加地感 (12)一、易泊一体机的安装一）设备安装位置的确定一体机能够快速准确的输出车牌识别结果，拍到高质量的车牌图片非常重要，所以选择一体机的安装位置时，主要目标就是使一体机拍到完整、清晰的车牌图片。

1、直道安装直的车道是较理想的安装环境，车辆在驶入识别区域时，可以获得高质量的照片。

1)施工时一体机和道闸可以安装在车道的同一侧，但一体机要安装在道闸前，间距不小于30cm，以避免设备间的相互干扰。

2)当采用抓拍识别和视频识别时，地感线圈距离一体机的最佳距离为4m；3)当采用视频加地感识别模式时，地感线圈距离一体机的最佳距离为3m。

2、宽车道安装1)如果车道特别宽，车的行驶方向不固定，车辆驶入时，车头会左右倾斜，容易影响识别效果，可以将车道分成两条或者用锥桶、路桩等障碍物隔离开一条非机动车道，使机动车道变窄，车行方向变正。

如下图，原车道宽为6m，增加非机动车道后，机动车道减至4m，有利于提高识别率。

2)如果车道很宽，但不能分隔成两条车道或增加非机动车道，这种情况可以安装双相机，即在车道的两侧各安装一台相机，这样不管车行方向偏向哪边，都可以有相机拍到车牌并识别。

3）如果车道很短，当车从某个方向驶来时，车身通常都是斜向一侧的，这种情况可以把相机安装在车头所偏向的一侧，这样拍照时车头是正对相机的；如果车辆从两个方向驶来，可以安装双相机，每台相机拍摄一个方向的来车.当车辆从左侧驶入，2号相机可以抓拍到正面照片，当车辆从右侧驶入，1号相机可以抓拍到正面照片，这样保证了车不管从哪边进入，都可以拍到车牌并识别。

3、弯道安装弯道安装车牌识别设备时，车行方向指向弯道的外侧，所以一体机应安装在车道外围一侧，这样车辆驶入识别区域时，相机就能拍到比较正的车牌照片。

高清车牌识别一体机安装规范第一步：一体机安装和定位摄像机安装在道闸主机前靠近车道的一侧安全岛为佳，以摄像机不伸出安全岛和紧靠道闸主机但不影响道闸使用为原则。

安装高度建议在1.5米左右，支持1.3-1.7米，保证有效识别距离在3米以上，推荐4米，支持3-5米。

如图示意：提示：加上安全岛高度整体高度不宜超过1.8米，车道长度不足3米的情况，摄像机可置于道闸后方。

第二步：设备连接防护罩内的接线板及电源板的接线端子如下图：接口说明：小提示：直流12V和485AB注意线序，12V接反会造成电源灯不亮，摄像机不工作；485AB接反会造成数据无法上传和下发。

第三步：控件下载和安装打开IE浏览器或者360浏览器,在地址栏输入设备的IP地址（默认IP：192.168.0.10），第一次登录会提示控件安装，如图示：下载完后双击控件安装包按提示进行安装，安装完后即可登录摄像机。

小提示：登录的电脑和摄像机IP地址需为同一网段。

安装完成后，在桌面上找到并开启配置客户端，输入相机IP地址，用户名和密码，并点击登录按钮登录系统。

相机出厂默认IP地址为192.168.0.10，管理员用户名为：admin，密码为：admin精简界面由监视场景、快捷手动抓拍、录像按钮、功能模块、抓拍图片、抓拍图片的特写图片及识别结果6部分组成，如下图所示：在功能模块可以完成对摄像机的常见配置，功能模块介绍如下图所示：第四步：车辆成像角度在网页实时视频查看车辆成像角度。

车牌侧角：小于30度，支持45度；车牌俯角：小于30度，支持45度。

小提示：如正确安装图示，相机可尽量往车道平行方向调整。

错误安装也能识别，但会影响识别率。

第五步：车辆成像尺寸及聚焦在网页“精简界面”页进行调节，视频图像上已经给出一个推荐的车牌尺寸，只需调节“变倍”，配合“聚焦”，使实际场景中的车牌尺寸尽量于推荐的车牌尺寸即可。

车牌触碰红色虚拟触发线时的最佳宽度为140个像素点左右，支持80-300个像素宽度。

一、产品简介文通科技针对停车场行业，推出基于嵌入式的智能车牌识别一体化设备，该设备具有高性能、低功耗、稳定性强等特性，产品集成了车牌识别相机、镜头、防护罩、立柱、补光灯等设备，具有集成度高、安装快捷方便、易于开发等特点。

1.1 产品整体结构文通智能车牌识别一体机包含防护罩、相机、镜头、万向节、立柱、法兰盘、补光灯、电源等，详细如图1.1：图1.1 智能车牌识别一体机①防护罩；②高清车牌识别相机；③万向节；④上法兰盘；⑤不锈钢立柱；⑥补光灯支架；⑦补光灯；⑧下法兰盘1.2 防护罩内部组成文通智能车牌识别一体机防护罩内部包含高清车牌识别相机、镜头、电源、接线端子、温控模块、风扇等，详细如1.2图：图1.2防护罩内部结构①高清镜头；②高清车牌识别摄像机—130万像素；③防护罩；④相机接口：12V电源接口、IP网络接口、地感触发信号接口、补光灯触发线接口、RS485接口（保留）、BNC接口（保留）；⑤电源；⑥接线端子；⑦风扇：内置温控模块，自动控制加热；⑧温控器1.3 高清车牌识别相机接口文通智能车牌识别一体机相机接口包含：IP网口、电源接口、地感触发线接口、补光灯触发线接口等，如图1.3所示：图1.3智能车牌相机接口①线缆接口：A:地感触发线接口（开关量信号输入）B:补光灯触发线接口（开关量信号输出）②BNC视频输出接口（保留）；③IP网络接口；④电源接口；⑤Micro SD卡插口；二、产品线路连接及安装安装2.1 防护罩内部接线图2.1 防护罩内部接线图说明：➢接线端子上，接入AC220V：✧1和2是一组火线（L）✧3和4是一组零线（N）✧5和6是一组地线（G）➢电源线和闪光灯电源线接入方式：✧1接电源火线L—火线✧ 2 接补光灯火线 L—火线✧3接电源零线N—零线✧4接补光灯零线N—零线✧5接电源地线G—地线✧6接补光灯地线G—地线➢闪光灯控制线接入方式（如图1.3和图2.2）：✧闪光灯白色线接快号通IO口中的O1+✧闪光灯黑色线接快号通IO口中的O1-➢地感触发线的接线方式（如图1.3）：✧地感触发信号线接入相机线缆接口GND和I1口➢摄像机托板安装相机：✧打开防护罩将摄像机托板拆下，将相机用两个螺丝钉固定在摄像机托板上，再将托板和摄像机一同安装到原处。

车牌识别一体机用户手册V1.0.1目录一．产品介绍............................................ - 3 -1产品概述 . (3)2产品功能 (3)2.1产品特性 ....................................... - 3 -2.2功能详解 ....................................... - 4 -2.3网络功能 ....................................... - 6 -3产品指标 . (7)3.1电气指标 ....................................... - 7 -3.2技术参数 ....................................... - 7 -二．设备管理............................................ - 9 -1.登录 (9)2.操作界面介绍 (10)2.1实时视频 ..................................... - 10 -2.2安装引导 ..................................... - 11 -2.3智能分析 ..................................... - 13 -2.3.1基本配置 ..................................... - 13 -2.3.2车牌历史记录 ............................. - 14 -2.4基本设置 ..................................... - 15 -2.4.1视频配置界面 ............................. - 16 -- 1 -2.4.2日期和时间配置界面 ................. - 18 -2.4.3网络配置界面 ............................. - 20 -2.4.4输入输出配置界面 ..................... - 24 -2.4.5存储管理配置界面 ..................... - 28 -2.5用户管理 ..................................... - 29 -2.5.1新增用户 ..................................... - 29 -2.5.2删除用户 ..................................... - 30 -2.5.3编辑用户 ..................................... - 30 -2.6服务器维护 ................................. - 31 -2.6.1服务器的升级和重启 ................. - 32 -2.6.2恢复出厂设置 ............................. - 32 -2.7支持 ............................................. - 33 -三．设备常见故障处理 .......................... - 34 -四．尾线接口说明 .................................. - 35 -五．尾线接口图...................................... - 37 -六．输入输出常见使用场景................... - 38 -- 2 -一．产品介绍1产品概述车牌识别一体摄像机是专门针对停车场行业，推出的基于嵌入式的智能高清车牌识别一体机产品，独家集车牌识别、摄像、前端储存、补光等于一体，采用高清宽动态CMOS 和TI DSP，峰值计算能力高达 6.4Ghz。

一、产品简介文通科技针对停车场行业，推出基于嵌入式的智能车牌识别一体化设备，该设备具有高性能、低功耗、稳定性强等特性，产品集成了车牌识别相机、镜头、防护罩、立柱、补光灯等设备，具有集成度高、安装快捷方便、易于开发等特点。

1.1产品整体结构文通智能车牌识别一体机包含防护罩、相机、镜头、万向节、立柱、法兰盘、补光灯、电源等，详细如图1.1：word图1.1 智能车牌识别一体机①防护罩；②高清车牌识别相机；③万向节；④上法兰盘；⑤不锈钢立柱；⑥补光灯支架；⑦补光灯；⑧下法兰盘1.2 防护罩内部组成文通智能车牌识别一体机防护罩内部包含高清车牌识别相机、镜头、电源、接线端子、温控模块、风扇等，详细如1.2图：word图1.2防护罩内部结构①高清镜头；②高清车牌识别摄像机—130万像素；③防护罩；④相机接口：12V电源接口、IP网络接口、地感触发信号接口、补光灯触发线接口、RS485接口（保留）、BNC接口（保留）；⑤电源；⑥接线端子；⑦风扇：内置温控模块，自动控制加热；⑧温控器1.3 高清车牌识别相机接口文通智能车牌识别一体机相机接口包含：IP网口、电源接口、地感触发线接口、补光灯触发线接口等，如图1.3所示：wordword图1.3智能车牌相机接口①线缆接口：A:地感触发线接口（开关量信号输入）B:补光灯触发线接口（开关量信号输出）②BNC视频输出接口（保留）；③IP网络接口；④电源接口；⑤Micro SD卡插口；二、产品线路连接及安装安装2.1 防护罩内部接线图2.1 防护罩内部接线图说明：➢接线端子上，接入AC220V：✧1和2是一组火线（L）✧3和4是一组零线（N）✧5和6是一组地线（G）➢电源线和闪光灯电源线接入方式：✧1接电源火线L—火线✧ 2 接补光灯火线L—火线word✧3接电源零线N—零线✧4接补光灯零线N—零线✧5接电源地线G—地线✧6接补光灯地线G—地线➢闪光灯控制线接入方式（如图1.3和图2.2）：✧闪光灯白色线接快号通IO口中的O1+✧闪光灯黑色线接快号通IO口中的O1-➢地感触发线的接线方式（如图1.3）：✧地感触发信号线接入相机线缆接口GND和I1口➢摄像机托板安装相机：✧打开防护罩将摄像机托板拆下，将相机用两个螺丝钉固定在摄像机托板上，再将托板和摄像机一同安装到原处。

车牌识别一体机安装调试指南第一步：选择安装位置和安装高度摄像机安装在道闸主机前靠近车道的一侧安全岛为佳，以摄像机不伸出安全岛和紧靠道闸主机但不影响道闸使用为原则，如图示意：保证有效识别距离在2m以上，推荐3~6米，支持2~8米（按标配的2.8~12mm电动变焦镜头），若需识别更长距离，需升级镜头。

小提示：车道长度不足的情况，摄像机可置于道闸后方。

第二步：连接设备P1为接电源端口，请外接12V-2A的电源，P2端口为网口。

第三步：调节车辆成像角度在IE地址栏输入设备IP地址（默认IP：，账号：admin，密码：admin），在网页实时视频查看车辆成像角度。

侧角：小于30度，支持45度；俯角：小于30度，支持45度。

小提示：如正确安装图示，相机可尽量往车道平行方向调整。

错误安装也能识别,但识别率会有2、3个百分点的影响。

第四步：调整车牌成像尺寸及聚焦在网页“安装引导”页进行调节，引导页视频图像上已给出一个推荐的车牌尺寸，只需调节“变倍”，配合“聚焦”，使实际场景中的车牌尺寸尽量接近于推荐的车牌尺寸即可推荐的宽度：车牌在视频中的宽度在120-200个像素范围，或者占视频图像宽度的1/10-1/7之间。

小提示：先调变倍，再调聚焦，车牌过大会影响识别率。

第五步：配置识别区域和虚拟线圈视频流识别：识别的帧数越多，识别率越高。

识别区域：在“安装引导”界面，可自定义识别区域，通过配置识别区域可屏蔽掉不必要的干扰。

虚拟线圈的位置配置：虚拟线圈控制了识别结果的触发时机，可自定义线圈位置，线圈需绘制在识别区域内部。

小提示：最佳识别区域在视频图像的下半部分，车牌尺寸合适，且车辆由上至下驶入识别了较长距离（虚拟线圈多绘制于此）第六步：安装外置补光灯通过安装外置补光灯，可在夜间得到更好的成像质量和提高识别率。

外置补光灯使用停车场专用白光LED补光灯，带光敏电阻自动开关功能，防水等级IP65。

错误提示：外置补光灯与一体机安装距离过近，两者的距离小于30cm，补光灯的光线会直接被车牌表面的反光涂层反射到镜头，导致车牌在视频图像中引起过曝，显得发白，影响最终的识别结果第七步：调整内置补光灯亮度在“安装引导”界面，可调节内置LED亮度等级。

平方高清车牌识别一体机工程实施手册安全须知为了安全和正确使用本系统，请仔细阅读具体描述过程中的“【注意】”安全预防措施。

其安全等级如下：【注意】包含有关设备操作的重要信息和有用提示。

使用者若忽视此资讯，可能会导致设备损坏以及人员损伤。

目录第1章系统安装示意图 (1)第2章系统安装及前端调试 (1)2.1现场安装及环境要求 (1)2.2系统前端设备安装 (2)2.3系统前端调试 (2)2.3.1调整场景和聚焦 (2)2.3.2调整LED补光灯角度 (3)第3章智能设置 (4)3.1设置硬触发输入 (4)3.2设置继电器输出 (4)附录一前端设备安装说明 (4)附1.1防护罩内接线示意图 (4)附1.2安装LED补光灯（YHCML04） (5)附录二设备常见操作 (6)附录三手动调节场景 (7)附录四线圈与栏杆机控制 (8)附4.1线圈接入说明 (8)附4.2栏杆机接入说明 (9)第1章系统安装示意图本方案系统安装示意图如下图：图示说明：1）一体机的高度适用范围为1.5米～2米。

建议高度为1.6米。

2）LED补光灯固定在立杆上，距离立杆底部0.5米～0.7米。

第2章系统安装及前端调试2.1现场安装及环境要求1)现场应具备220V/50Hz交流电（最好具有UPS稳压功能，达到一级负载要求）、交流线缆、网络线缆。

交流线缆和网络线缆长度应预留到能延伸至岗亭内。

2)网络交换机采用千兆网络交换机（推荐使用一线品牌产品，以保证数据传输质量）。

3)不要靠近其他大型的用电设备，避免强电磁场的干扰。

2.2系统前端设备安装一体机、LED补光灯的安装方法请参考：附录一。

防护罩内一体机安装如下图：2.3系统前端调试2.3.1 调整场景和聚焦步骤一：一体机默认IP地址为192.168.1.100，首次使用需要先修改IP地址，详情请参考：附录二。

步骤二：通过Web页面登录智能停车场抓拍单元。

1)更改IP地址后可通过IE浏览器或者通过点击WinNavi主界面的“IE配置”按钮进行设置。
