拖拉机各系统工作原理及配套机具
，移动标尺，使“0”点对准指针。然后转动两前轮（或向前推动车辆），使前束尺随 车轮转到后面，到达前面所置的高度，此时链条端头刚好接触地面。前束尺上的所示 的数字即为前束数值（指针指向“+”为前束，指向“-”为负前束）。没有前束尺时也 可采用卷尺、绳子等进行测量。如用卷尺测量时，可将前轮架起使前其刚刚离开地面 （两轮同等高度），能转动车轮。用划针在规定的前束测量处（胎面中心线上）作上 标记，两边标记离地面的高度为车前轮中心水平高度，（为缩小测量误差，记号应做 得精确），量出标记间的距离，再将车轮转过半圈，标记转到后面（离地面的高度同 前），再量出其距离，用后边的数减去前边的数值即为前束。
风式！
2/3L L
①
吸风式
H
2/3L L
吹风式 17
动力系统注意：
一）发动机工作时冷却 液的温度为60~95°C 。
二）每天机器发动前一 定要检查发动机的冷 却液和发动机的机油 质量及数量。
三）根据季节不同要定 期对机器进行保养。
四）发动机高温的原因 ：
1、风扇皮带松； 2、节温器失效； 3、散热器堵塞； 4、水泵循环不良； 5、汽缸垫冲坏； 6、负荷过大。
前轮定位包括主销后倾角、主销内倾角、前轮外倾角和前轮前束四个内容 。
44
前束
脚尖向内，所谓“内八字脚”的意思，指的是左 右前轮分别向内。采用这种结构目的是修正上述 前轮外倾角引起的车轮向外侧转动。如前所述， 由于有外倾，方向盘操作变得容易。另一方面， 由于车轮倾斜，左右前轮分别向外侧转动，为了 修正这个问题，如果左右两轮带有向内的角度， 则正负为零，左右两轮可保持直线行进，减少轮 胎磨损。
37
前束
前束，是使车辆两前轮的前端距离小于后端距离。其 距离之差叫做前束值。 指的是左右前轮分别向内。采用这种结构目的是修正 上述前轮外倾角引起的车轮向外侧转动。如前所述， 由于有外倾，方向盘操作变得容易。另一方面，由于 车轮倾斜，左右前轮分别向外侧转动，为了修正这个 问题，如果左右两轮带有向内的角度，则正负为零， 左右两轮可保持直线行进，减少轮胎磨损。
风式！
2/3L L
①
吸风式
H
2/3L L
吹风式 17
动力系统注意：
一）发动机工作时冷却 液的温度为60~95°C 。
二）每天机器发动前一 定要检查发动机的冷 却液和发动机的机油 质量及数量。
三）根据季节不同要定 期对机器进行保养。
四）发动机高温的原因 ：
1、风扇皮带松； 2、节温器失效； 3、散热器堵塞； 4、水泵循环不良； 5、汽缸垫冲坏； 6、负荷过大。
前轮定位包括主销后倾角、主销内倾角、前轮外倾角和前轮前束四个内容 。
44
前束
脚尖向内，所谓“内八字脚”的意思，指的是左 右前轮分别向内。采用这种结构目的是修正上述 前轮外倾角引起的车轮向外侧转动。如前所述， 由于有外倾，方向盘操作变得容易。另一方面， 由于车轮倾斜，左右前轮分别向外侧转动，为了 修正这个问题，如果左右两轮带有向内的角度， 则正负为零，左右两轮可保持直线行进，减少轮 胎磨损。
37
前束
前束，是使车辆两前轮的前端距离小于后端距离。其 距离之差叫做前束值。 指的是左右前轮分别向内。采用这种结构目的是修正 上述前轮外倾角引起的车轮向外侧转动。如前所述， 由于有外倾，方向盘操作变得容易。另一方面，由于 车轮倾斜，左右前轮分别向外侧转动，为了修正这个 问题，如果左右两轮带有向内的角度，则正负为零， 左右两轮可保持直线行进，减少轮胎磨损。
拖拉机各系统工作原理及配套机具精品PPT课件
润滑油型号选用:
15W-40 CF 低
温 CF CD CE CC
10W—30 高
15W—40
温
20W—50
质量级别依次提高
-30 -20 -10 0 10 20 30 40 50
根据气候温度变化选择粘度等级
15
涡轮增压器的使用要求
• 1、要避免发动机长时间低怠速（最长不超过20分钟） • 2、严禁采用“加速-熄火-空挡滑行”的操作方法。 • 3、在发动机润滑油压力建立以前，必须使发动机保持在怠速状
态3-5分钟。 • 4、发动机停车之前，使它的温度和转速逐步降下来须要
怠速3-5分钟。
风扇布置要求（保养）
风扇伸入护风罩的轴向 位置，与进气效率有很 大关系，对于吸风式风 扇：2/3在里面；对应吹 风式风扇；1/3在里面； 如果有空对空中冷器： 无论吸风式和吹风式风 扇1/2在 里 面。一般来 说，车用机风扇选轴流 式，工程机械用多选吹
12
各机型柴油机：涡轮增压器的操作保养
涡轮增压器
•现象；同时温度低时机油粘度大，润滑不足，增大了各部件之间的摩擦阻力，降低了强度、使用 寿命。 •发动机起动后，不要立即进行大负荷运行。应使柴油机在低速和中速运行一段时间，当水温达到 60℃时在进行大负荷运行。 •注意: 不要让发动机长时间在怠速下运行。
一般不超过10分钟。特别是初始的100小时内。 停机之前： 要怠速运转3-5分钟。 待发动机水温、油温、排温降低后再停机。 避免增压器损坏： 增压器正常工作转速：8-12万/分钟，温度：涡轮端温度达600-700℃； 避免发生内部回热、机油结焦、轴承磨损，破坏增压器的润滑冷却，破坏转子动平衡，从而导致增 压器的损坏。
四 、 底盘系统：
农机构造原理
► 数字符号
0 1 2 3 4
一般轮式 (两轮驱动) 两轮驱动) 手扶式 履带式 三轮式、双前轮并置式 四轮驱动式
►型号示例: 型号示例:
121 l2马力左右的手扶拖拉机 l2马力左右的手扶拖拉机 200GU 20马力左右的果园用轮式 20马力左右的果园用轮式 拖拉机 500500-1 50马力左右的轮式拖拉机 50马力左右的轮式拖拉机 (区别于己有500型的另一机型) 区别于己有500型的另一机
（三）牵引装置和液压悬挂系统
(3)行走系统 (3)行走系统
行走系统的功用是把发动机传到驱 动轮上的扭矩转变为拖拉机行驶时的驱 动力，此外还支承拖拉机的重量。行走 系统由车架、行走轮和前桥组成。
四、电气设备及辅助装置
（一）电气设备 （二）动力输出装置 （三）牵引装置和液压悬挂系统
（一）电气设备 电气设备主要由电源设备和用电设备组 成。其主要功用是实现发动机的启动、发出 保证拖拉机安全行驶所需的信号以及供给夜 间作业所需的照明等。
农业机械（拖拉机） 农业机械（拖拉机） 构造及工作原理
一、拖拉机的类型和型号 （一）拖拉机的类型
（二）拖拉机型号
► 特征代号: 特征代号:
字母符号 Ca 菜地用 (菜CAI) G 工业用 (工 GONG) CH 茶园用 (茶CH ) GU 果园用 （果GUO) （果GUO) （空白） 一般农业用
二、 发动机构造
发动机为拖拉机提供动力，位 于拖拉机前部，它通常是由曲柄连 杆机构、配气构、燃油供给系统、 润滑系统、冷却系统和启动系统等 组成。
三、底盘构造
（一）传动系统
（二）转向、制动和行走系统 转向、
（1)转向系统 1)转向系统
(2)制动系统 (2)制动系统
拖拉机各系统工作原理及配套机具
拖拉机各系统工作原理及配套机具拖拉机是农业生产中常用的机械设备，它通过减轻人力劳动和提高工作效率，帮助农民完成各种耕作任务。
拖拉机由发动机、变速器、传动系统、悬挂系统和配套机具组成。
下面将逐一介绍各个系统的工作原理及配套机具。
1.发动机系统：拖拉机的发动机为内燃机，一般使用柴油发动机。
发动机的工作原理是通过燃烧柴油产生高温高压气体，驱动活塞运动，从而产生功。
发动机的转速和输出功率取决于燃烧室、气缸数和排量等因素。
配套机具有空气滤清器、燃油滤清器和冷却系统等。
2.变速器系统：变速器用于改变发动机输出轴的转速和输出功率。
一般来说，拖拉机的变速器采用齿轮或液压传动。
齿轮传动是最常见的，它基于不同大小的齿轮组合，可以实现不同的速度和转矩输出。
液压传动通过液压系统来达到同样的目的。
配套机具有离合器和换挡杆。
3.传动系统：传动系统是将发动机的动力传递到拖拉机的驱动轮上。
传动系统一般包括万向节、传动轴、差速器和驱动轴等部件。
万向节允许传动轴在不同角度下旋转，传动轴用于将发动机的动力传递到驱动轴上，差速器用于平衡驱动轮的转速。
配套机具有驱动轴和轮胎。
4.悬挂系统：悬挂系统用于支撑和减震器拖拉机的车身。
悬挂系统一般采用弹簧和避震器组合，以减少因不平坦地面或载荷变化引起的震动。
配套机具有悬挂系统和减震器。
5.配套机具：拖拉机的配套机具根据不同的工况和需求而有所不同。
常见的配套机具包括耕种机具、种植机具、喷洒机具、收割机具等。
耕种机具主要包括犁、耕种机、旋转耕整地机等，用于翻地和耕作。
种植机具主要包括播种机、插秧机等，用于播种和培育作物。
喷洒机具主要包括喷施化肥和农药的喷洒机等，用于作物的病虫害防治。
收割机具主要包括割草机、收割机、打捆机等，用于收割和收获农作物。
综上所述，拖拉机的各个系统和配套机具共同工作，以实现高效的农作业。
发动机提供动力，变速器和传动系统将动力传递到驱动轮上，悬挂系统保证平稳行驶，配套机具根据需求提供相应的功能。
28第四章 模块一拖拉机各系统工作原理-底盘 第一节
45
如何防止车辆油封漏油
? 漏油故障将直接影响到车辆的技术性能，导致润滑油、燃油 的浪费，消耗动力，影响车容整洁，造成环境污染。由于漏 油、机器内部润滑油减少，导致机件润滑不良、冷却不足， 会引起机件早期损坏，甚至留下事故隐患。
? 这种漏油现象的产生往往是小小的车辆油封在作怪，这种 情况是怎样发生的呢？车辆油封漏油怎么办，日常保养应该 注意哪些情况呢？
①离合器：
a. 检查离合器的自由行程，一般为 2535mm ，如不适要及时调整。
?
注意点：
? ①检查横直拉杆球头、转向垂臂、转向机座等的紧固情况，及开口销 的锁止情况。
? ②检查转向轴的预紧情况 (方法是沿转向轴轴向推拉方向盘，不得有 明显的间隙感及晃动感 )。
? ③检查方向盘的游动间隙控制在 15??-30 的范围内。过大过小都要及时 调整。
④在球头等处及时加注黄油。
⑤当转向机构零件有损伤裂缝时，不得进行焊接修理，应更换新件。
活塞制动液回漏，应及时检查和排除。
?
⑤当制动发软无力时，可能蹄鼓间隙过大、制动片硬
化，制动鼓失园等，应及时排除。
?
⑥当踩制动踏板有弹性感时，说明制动系统内有空气，
应及时放净空气。
?
⑦发现制动跑偏、制动拖滞等现象也应及时排除。
?
⑧拖拉机行驶后，应用手触摸四车轮轮毂，温度应基
本一致，如有个别车轮特别热，说明该车轮制动磨鼓；如
43
四轮定位的作用：
1、 增加行驶安全； 2、 减少轮胎磨损； 3、 保持直行时转向盘正直，维持直线行车； 4、 转向后转向盘自动归正； 5、 增加驾驶控制感； 6、 减少燃烧消耗； 7、 减低悬挂部件耗损。
当车辆使用很长时间后，用户发现方向转向沉重、发抖、跑偏、不正、不 归位或者轮胎单边磨损，波状磨损，块状磨损，偏磨等不正常磨损，以 及用户驾驶时，车感漂浮、颠簸、摇摆等现象出现时，就应该考虑检查 一下车轮定位值，看看是否偏差太多，及时进行修理。
如何防止车辆油封漏油
? 漏油故障将直接影响到车辆的技术性能，导致润滑油、燃油 的浪费，消耗动力，影响车容整洁，造成环境污染。由于漏 油、机器内部润滑油减少，导致机件润滑不良、冷却不足， 会引起机件早期损坏，甚至留下事故隐患。
? 这种漏油现象的产生往往是小小的车辆油封在作怪，这种 情况是怎样发生的呢？车辆油封漏油怎么办，日常保养应该 注意哪些情况呢？
①离合器：
a. 检查离合器的自由行程，一般为 2535mm ，如不适要及时调整。
?
注意点：
? ①检查横直拉杆球头、转向垂臂、转向机座等的紧固情况，及开口销 的锁止情况。
? ②检查转向轴的预紧情况 (方法是沿转向轴轴向推拉方向盘，不得有 明显的间隙感及晃动感 )。
? ③检查方向盘的游动间隙控制在 15??-30 的范围内。过大过小都要及时 调整。
④在球头等处及时加注黄油。
⑤当转向机构零件有损伤裂缝时，不得进行焊接修理，应更换新件。
活塞制动液回漏，应及时检查和排除。
?
⑤当制动发软无力时，可能蹄鼓间隙过大、制动片硬
化，制动鼓失园等，应及时排除。
?
⑥当踩制动踏板有弹性感时，说明制动系统内有空气，
应及时放净空气。
?
⑦发现制动跑偏、制动拖滞等现象也应及时排除。
?
⑧拖拉机行驶后，应用手触摸四车轮轮毂，温度应基
本一致，如有个别车轮特别热，说明该车轮制动磨鼓；如
43
四轮定位的作用：
1、 增加行驶安全； 2、 减少轮胎磨损； 3、 保持直行时转向盘正直，维持直线行车； 4、 转向后转向盘自动归正； 5、 增加驾驶控制感； 6、 减少燃烧消耗； 7、 减低悬挂部件耗损。
当车辆使用很长时间后，用户发现方向转向沉重、发抖、跑偏、不正、不 归位或者轮胎单边磨损，波状磨损，块状磨损，偏磨等不正常磨损，以 及用户驾驶时，车感漂浮、颠簸、摇摆等现象出现时，就应该考虑检查 一下车轮定位值，看看是否偏差太多，及时进行修理。
拖拉机基础知识课件
检查冷却系统
定期清理散热器和风扇， 确保发动机的正常温度。
拖拉机的液压系统维护保养
定期更换液压油
液压油是液压系统的血液，定期更换可以保证液压系统的正常运 转。
检查液压管道
定期检查液压管道是否有漏油、破裂等情况，及时进行处理。
检查液压阀
液压阀是液压系统的控制中心，定期检查其是否正常工作，如果有 问题需要及时更换。
03
避免疲劳驾驶
保证充足的休息和睡眠，避免疲劳驾驶，确保驾驶过程中保持清醒和专
注。
注意天气变化，合理安排作业时间
注意天气预报
提前了解天气变化，特别是风雨等恶劣天气，以便做好应对措施。
合理安排作业时间
根据天气情况合理安排作业时间，避免在恶劣天气下作业，确保自身安全。
注意视线
在雨天或雾天驾驶时，注意保持车速，并时刻注意前方的路况和行人。同时打开相应的灯 光以提高视线的可见度。
特点
拖拉机具有强大的牵引力和动力 ，能够适应各种地形和气候条件 ，广泛应用于农业生产中。
拖拉机的发展历程
01
02
03
早期拖拉机
早期的拖拉机主要采用蒸 汽动力系统，结构简单但 效率低下。
柴油动力拖拉机
随着柴油机的发明，拖拉 机开始采用柴油动力系统 ，功率和效率得到了显著 提升。
现代智能化拖拉机
随着科技的发展，现代拖 拉机开始引入智能化技术 ，实现了精准作业和自动 化驾驶。
3
传动轴异响
检查传动轴轴承是否损坏，检查传动轴十字节是 否松动。
液压系统常见故障及排除方法
液压系统无压力
检查液压泵是否正常工作，检查液压油箱是否缺油。
液压系统漏油
检查液压管道是否老化或损坏，检查液压油缸是否磨损严重。
30第四章 模块一拖拉机各系统工作原理-机具配套 第一节
复式作业机具应用
复式作业机（双轴机）是目前旱田耕整地作业最先进、适用的农具。由拖拉机悬挂进行作业，一次 可完成灭茬、旋耕（深松、施肥）、起垄（镇压）作业。
1、配套：
一是根据拖拉机马力配套：35-50马力配2行；60-75马力配3行；80-90马力配4行；二是根据动力输 出轴的转速选择相适应的锥齿轮。一般来说：540转配19：35、720-766转配17：37。
班次检查与保养：每班作业后，应清除刀片、刀轴及盖板杂物，特别是清洗干净花键 轴、刀轴轴头间的杂物。检查各油封看是否漏油，给轴头加注黄油，向万向节、十字 轴注黄油，听是否有异常响声。
季节检查与保养：作业季节结束后，应清洗干净农具上的杂物。更换损坏的刀片，
（4）按作业幅分： 24片中耙：2米；20片重耙：2.2米；24片重耙：2.5米；36片重耙：3.6米； 40片折翼耙：4.4米；72片折翼耙：7米。
（5）按轴承分：木瓦式、轴承间管式、轴承式。
（6）圆盘耙的安装、调整、保养：
3、安装：要按照说明书进行安装。要求如
① 耙片间管的安装有凹凸之分。一定将耙片
2、复式作业机的安装与调试
刀片的安装：复式作业机的刀片分为灭茬刀片和旋耕刀片。灭茬刀片又分左右刀。在安装时应注意 一是要一反一正安装，刀刃顺旋转方向安装；二是要紧靠刀盘削土安装；三是加装弹簧垫，螺 栓要紧固。旋耕刀片也分为左右刀，在安装时应注意一种安装方式是一反一正，刀刃顺旋转方 向安装；一种安装方式是螺旋式安装。从使用效果上看，螺旋式安装效果更好些。 刀片安装后使用时，在工作1-2小时要紧一遍所有螺栓。连续紧2-3次螺栓，可防止刀片丢失和 损坏。
配套美国激光铲运平地机
美国生产 reynolds 平地机 平地机型号： LSE14； 结构重量： 5000Kg； 配套所需动力： 180～ 230HP； 工作幅宽： 4.26m； 运输宽度： 4.68m； 装土容量： 9.1m3； 轮胎型号： 13.5-16.1（4个 轮胎）；
拖拉机的工作原理
拖拉机的工作原理拖拉机是一种广泛使用的农机具，其基本的工作原理是利用发动机的动力通过传动装置传输到轮胎上，从而推动拖拉机前进和驱动机具实现作业。
下面详细介绍拖拉机的工作原理。
一、发动机工作原理拖拉机的发动机是其动力来源，它主要通过燃料和氧气的燃烧产生动力。
拖拉机发动机一般采用内燃机，国内常用柴油机，而一些较小的拖拉机还采用汽油机。
它们的基本工作原理都是类似的。
在运转时，发动机需要提供燃料、氧气和火花或是压缩空气使混合气爆炸，从而驱动活塞运动，带动曲轴旋转。
曲轴通过连杆带动曲轴箱中的活塞，完成输入与输出的转化。
发动机的输出轴通过离合器与变速器连接，实现动力传递。
二、传动装置工作原理传动装置是拖拉机的动力输出装置。
它由离合器、变速器、传动轴、前、后轮之间的差速器等组成。
离合器是拖拉机发动机与变速箱之间的连接器，它通过离合器来控制发动机的输出与输入，使得发动机可以与变速器分离或连接。
离合器的运转原理是通过离合器上的离合片，在离合器按下后与飞轮接触，传递发动机的动力进入到变速器，并将发动机的动力传递到后轮上。
当离合器松开后，离合片与飞轮分离，断开与发动机的联系，离合器不再输出动力。
变速器按照转速进行调节，控制车速和牵引力的大小。
当变速器输出转速低时，拖拉机的速度就较慢，但会有较大的牵引力；当变速器输出转速高时，拖拉机的速度就快，但会有较小的牵引力。
拖拉机的变速器可以采用机械式或液压式，机械式变速器通常采用齿轮传动，液压式变速器采用液压控制。
传动轴连接着变速器和拖拉机后轮，实现了后轮的驱动。
传动轴的工作原理是利用传动轴上两端的万向节，使传动轴可以承受弯曲和旋转运动，从而把传动轴上的扭矩和动力传递到后轮上。
前、后轮之间的差速器能够使拖拉机左、右两侧的轮子不断自由地旋转，保证了拖拉机的稳定性和运动平稳性。
差速器的工作原理是通过差速齿轮的多面设计，使得左右轮子在车辆转弯时产生自由旋转，从而保证左右轮轮速差一致。

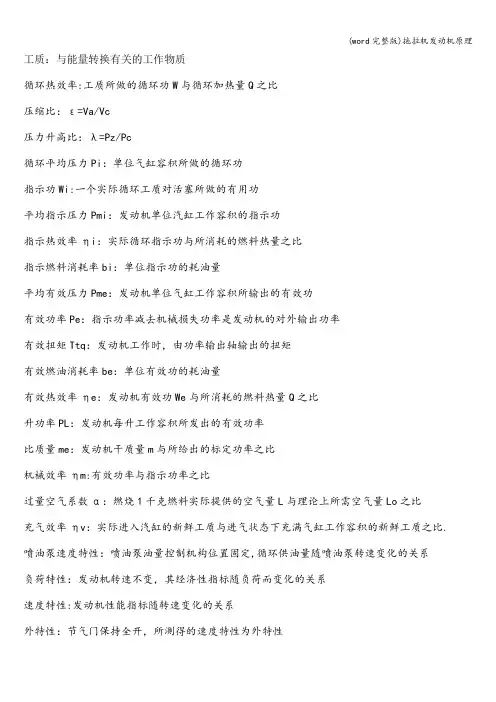

(word完整版)拖拉机发动机原理
工质：与能量转换有关的工作物质循环热效率:工质所做的循环功W与循环加热量Q之比压缩比：ε=Va/Vc压力升高比：λ=Pz/Pc循环平均压力Pi：单位气缸容积所做的循环功指示功Wi:一个实际循环工质对活塞所做的有用功平均指示压力Pmi：发动机单位汽缸工作容积的指示功指示热效率ηi：实际循环指示功与所消耗的燃料热量之比指示燃料消耗率bi：单位指示功的耗油量平均有效压力Pme：发动机单位气缸工作容积所输出的有效功有效功率Pe：指示功率减去机械损失功率是发动机的对外输出功率有效扭矩Ttq：发动机工作时，由功率输出轴输出的扭矩有效燃油消耗率be：单位有效功的耗油量有效热效率ηe：发动机有效功We与所消耗的燃料热量Q之比升功率PL：发动机每升工作容积所发出的有效功率比质量me：发动机干质量m与所给出的标定功率之比机械效率ηm:有效功率与指示功率之比过量空气系数α：燃烧1千克燃料实际提供的空气量L与理论上所需空气量Lo之比充气效率ηv：实际进入汽缸的新鲜工质与进气状态下充满气缸工作容积的新鲜工质之比.喷油泵速度特性：喷油泵油量控制机构位置固定,循环供油量随喷油泵转速变化的关系负荷特性：发动机转速不变，其经济性指标随负荷而变化的关系速度特性:发动机性能指标随转速变化的关系外特性：节气门保持全开，所测得的速度特性为外特性燃料调整特性：一定节气门开度和一定转速下，发动机功率Pe和燃油消耗率be随燃料消耗量β(或α）的变化曲线。
调速特性:在调速器起作用时，保持调速手柄位置一定，发动机性能指标随转速或负荷变化的关系.扭转储备系数：μ=(Ttqmax-Ttq)／Ttq×100%稳定调速率：δ2=（n3-n1）/n标定瞬时调速率:δ1=(n2—n1）/n标定万有特性：较全面的表示发动机的性能，应用多参数的特性曲线。
点火提前角调整特性：汽油机保持节气门开度,转速以及混合气浓度一定时，汽油机功率和耗油率随点火提前角该表而变化的关系分子变更系数：1千克燃料所形成的混合气燃烧后的摩尔数与燃烧前的摩尔数之比三，填空题1、工程热力学中的状态参数有（压力）、（温度）、（比体积）、(熵）、(焓）、（热力学能）;（过程量有容积变化功）和（热量）。

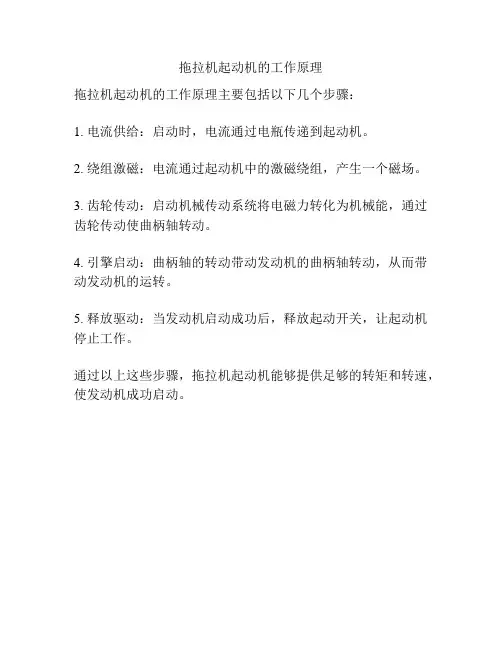

拖拉机起动机的工作原理
拖拉机起动机的工作原理
拖拉机起动机的工作原理主要包括以下几个步骤：
1. 电流供给：启动时，电流通过电瓶传递到起动机。
2. 绕组激磁：电流通过起动机中的激磁绕组，产生一个磁场。
3. 齿轮传动：启动机械传动系统将电磁力转化为机械能，通过齿轮传动使曲柄轴转动。
4. 引擎启动：曲柄轴的转动带动发动机的曲柄轴转动，从而带动发动机的运转。
5. 释放驱动：当发动机启动成功后，释放起动开关，让起动机停止工作。
通过以上这些步骤，拖拉机起动机能够提供足够的转矩和转速，使发动机成功启动。
