拖拉机液压悬挂

拖拉机各系统工作原理及配套机具拖拉机是农业生产中常用的机械设备，它通过减轻人力劳动和提高工作效率，帮助农民完成各种耕作任务。

拖拉机由发动机、变速器、传动系统、悬挂系统和配套机具组成。

下面将逐一介绍各个系统的工作原理及配套机具。

1.发动机系统：拖拉机的发动机为内燃机，一般使用柴油发动机。

发动机的工作原理是通过燃烧柴油产生高温高压气体，驱动活塞运动，从而产生功。

发动机的转速和输出功率取决于燃烧室、气缸数和排量等因素。

配套机具有空气滤清器、燃油滤清器和冷却系统等。

2.变速器系统：变速器用于改变发动机输出轴的转速和输出功率。

一般来说，拖拉机的变速器采用齿轮或液压传动。

齿轮传动是最常见的，它基于不同大小的齿轮组合，可以实现不同的速度和转矩输出。

液压传动通过液压系统来达到同样的目的。

配套机具有离合器和换挡杆。

3.传动系统：传动系统是将发动机的动力传递到拖拉机的驱动轮上。

传动系统一般包括万向节、传动轴、差速器和驱动轴等部件。

万向节允许传动轴在不同角度下旋转，传动轴用于将发动机的动力传递到驱动轴上，差速器用于平衡驱动轮的转速。

配套机具有驱动轴和轮胎。

4.悬挂系统：悬挂系统用于支撑和减震器拖拉机的车身。

悬挂系统一般采用弹簧和避震器组合，以减少因不平坦地面或载荷变化引起的震动。

配套机具有悬挂系统和减震器。

5.配套机具：拖拉机的配套机具根据不同的工况和需求而有所不同。

常见的配套机具包括耕种机具、种植机具、喷洒机具、收割机具等。

耕种机具主要包括犁、耕种机、旋转耕整地机等，用于翻地和耕作。

种植机具主要包括播种机、插秧机等，用于播种和培育作物。

喷洒机具主要包括喷施化肥和农药的喷洒机等，用于作物的病虫害防治。

收割机具主要包括割草机、收割机、打捆机等，用于收割和收获农作物。

综上所述，拖拉机的各个系统和配套机具共同工作，以实现高效的农作业。

发动机提供动力，变速器和传动系统将动力传递到驱动轮上，悬挂系统保证平稳行驶，配套机具根据需求提供相应的功能。

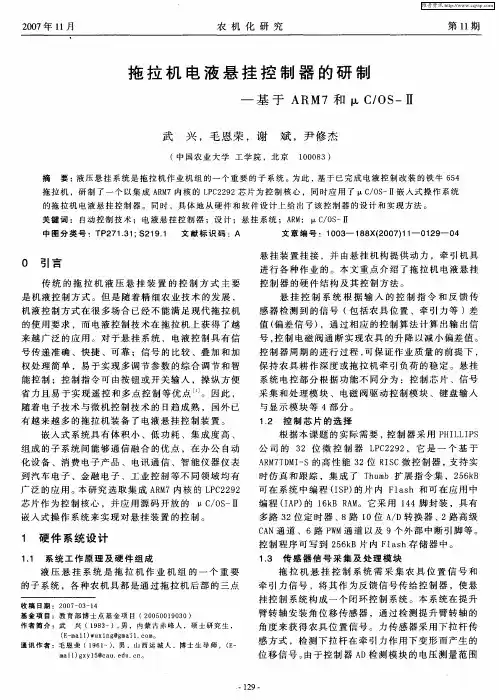

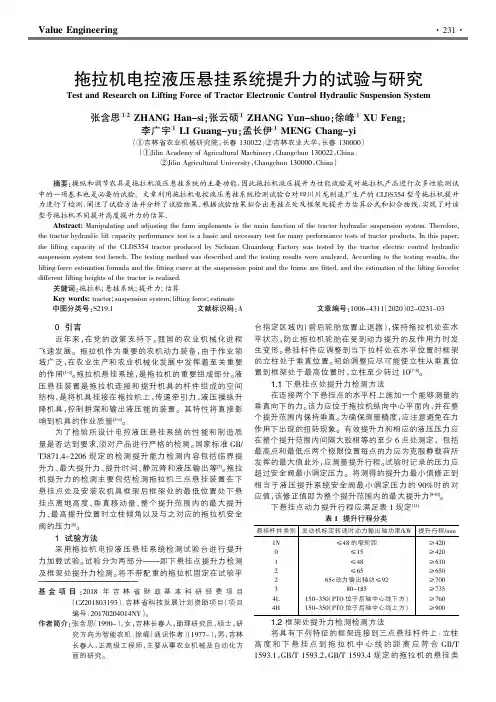

全行程最大提升力计算方法：
P min—使用说明书所规定安全阀最小调定压力，单位MPa；F max—全行程最大提升力，单位为
得到全行程最大提升力：
在进行框架处提升力检测试验时，同样在整个动力提升行程范围内均匀的选取7个点，进行提升力测量。

通过试验台测得加载点动力提升行程590mm。

当加载处在动
程最大提升力计算方法（1），得出全行程最大提升力为：
将在下悬挂点与框架从最低一直升到最高的过程中依次测量7个数据点，合曲线，即
其中α0，α1，…，αn为回归系数，
高次数。

将上述试验数据绘制并拟合成两条曲线，如图1所示。

F1—框架处最大提升力；F2—下悬挂点处最大提升力；H—提升高度。

图1各分点提升力与提升高度曲线
东北农业大学，2002.
[7]GB/T3871.1-2006，农业拖拉机试验规程第1部分：通用
[8]GB/T1593.1-1996，农业轮式拖拉机后悬挂三点悬挂装置
、和4类[S].
test in accordance with OECD standard code2for the official testing of agriculture tractors[R].Lin USA:OECD Appraval No.2/2817,2014.
[10]Report on test in accordance with OECD
for the official testing of agriculture tractors[R].Lin-coln USA:OECD Appraval No.2/2809,2014.
[11]DG/T001-2011，农业轮式和履带拖拉机推广鉴定大纲。

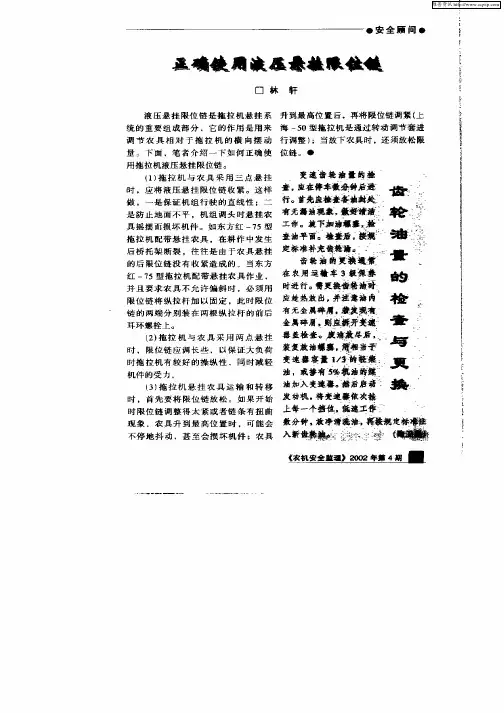

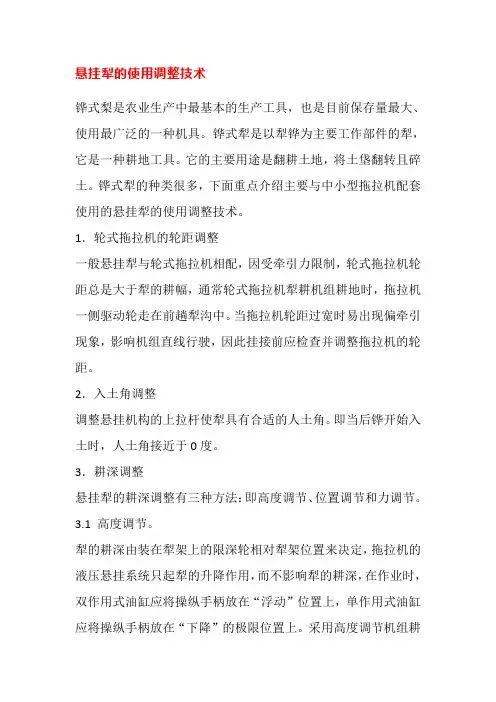

悬挂犁的使用调整技术铧式梨是农业生产中最基本的生产工具，也是目前保存量最大、使用最广泛的一种机具。

铧式犁是以犁铧为主要工作部件的犁，它是一种耕地工具。

它的主要用途是翻耕土地，将土垡翻转且碎土。

铧式犁的种类很多，下面重点介绍主要与中小型拖拉机配套使用的悬挂犁的使用调整技术。

1．轮式拖拉机的轮距调整一般悬挂犁与轮式拖拉机相配，因受牵引力限制，轮式拖拉机轮距总是大于犁的耕幅，通常轮式拖拉机犁耕机组耕地时，拖拉机一侧驱动轮走在前趟犁沟中。

当拖拉机轮距过宽时易出现偏牵引现象，影响机组直线行驶，因此挂接前应检查并调整拖拉机的轮距。

2．入土角调整调整悬挂机构的上拉杆使犁具有合适的人土角。

即当后铧开始入土时，人土角接近于0度。

3．耕深调整悬挂犁的耕深调整有三种方法：即高度调节、位置调节和力调节。

3.1 高度调节。

犁的耕深由装在犁架上的限深轮相对犁架位置来决定，拖拉机的液压悬挂系统只起犁的升降作用，而不影响犁的耕深，在作业时，双作用式油缸应将操纵手柄放在“浮动”位置上，单作用式油缸应将操纵手柄放在“下降”的极限位置上。

采用高度调节机组耕深时，犁靠限深轮随地表起伏，对地表的仿形性好，容易保持耕深一致，耕翻熟地质量良好。

这种方法应用较多，限深轮提高即接近犁梁，耕深增加；反之，则耕深变浅。

当达到规定耕深时，要求限深轮上有适当的土壤支反力。

没有限深轮的犁采用高度调节法是用定位卡箍的位置来限制耕深。

3.2 位置调节。

通过移动位调节手柄操纵拖拉机液压系统控制拖拉机与犁的相对位置来调节耕深。

位调节手柄位于某一位置时，犁便与拖拉机呈刚性联接，保持一定的相对位置，使犁保持调好的耕深，适于在平坦的地块耕作，机组在不平的地面耕作时，拖拉机的起伏会影响耕深，上坡时变浅，下坡时变深。

双作用式油缸，耕深调节通过改变定位卡箍的位置来改变耕深，此状态液压操纵手柄应放在“中立”位置。

3.3 力调节。

通过移动拖拉机上力调节手柄的位置来调节耕深，在土壤阻力不变时，力调节手柄位于某一定位置时，犁保持某一定耕深。

拖拉机的液压悬挂系统及所悬挂农具耕深的调节方法作者：齐树强来源：《吉林农业》2015年第06期摘要：要耕好地，除了耕地机具本身的良好技术状态和正确使用以外，拖拉机的正确使用则是不可缺少的重要前提。

因为在耕地作业时，犁或旋耕机都需要由拖拉机牵引才能进行工作，何况机耕手在耕地时也是驾驶拖拉机完成作业的。

如果机耕手对拖拉机使用不当，不能正确发挥拖拉机的动力性能和经济性能，作业中故障不断，不但无法保证耕地质量，还必然会降低耕地效率，增加作业成本。

因此机耕手必须掌握正确使用拖拉机的液压悬挂系统及所悬挂农具耕深的调节方法。

关键词：拖拉机；液压悬挂系统；农具耕深；调节方法中图分类号：S223文献标识码：ADOI编号：10.14025/ki.jlny.2015.11.0211拖拉机的液压悬挂系统液压悬挂系统主要由液压系统、悬挂机构和操纵机构三部分组成。

液压悬挂系统又分为分置式、半分置式和整体式三种类型，其中以分置式应用最多。

悬挂农具耕作深度的调节因液压悬挂系统类型的不同而不同。

拖拉机的悬挂机构用于连接悬挂农具，主要由左右提升臂、左右升杆、上拉杆和左右下拉杆组织。

提升杆的长度可以调整，但有的拖拉机只能调整右提升杆的长度。

提升杆下端与下拉杆的连接有单孔和长槽孔两种，长槽孔适用于宽幅农具，以提高其对不平地面的左右仿形性能。

可以通过调节螺杆，使上拉杆伸长或缩短，来调节农具的前后水平状态。

2悬挂方式农具与拖拉机悬挂机构的连接方式分为三点悬挂和两点悬挂。

采用三点悬挂方式挂接的农具相对摆动量小，一般在中小型拖拉机上广泛采用。

两点悬挂方式的农具摆动量大，适用于大功率拖拉机带动重型农具进行重负作业。

3耕深调节方法根据拖拉机液压悬挂系统类型不同，悬挂农具耕深的调节方法有三种，即高度调节法、位置调节法和力调节法，其中以高度调节法应用最多。

现分述如下：3.1高度调节法分置式液压系统拖拉机上的悬挂农具采用高度调节法的必须安装限深轮。

农具工作部件的耕作深度，决定于限深轮的位置。

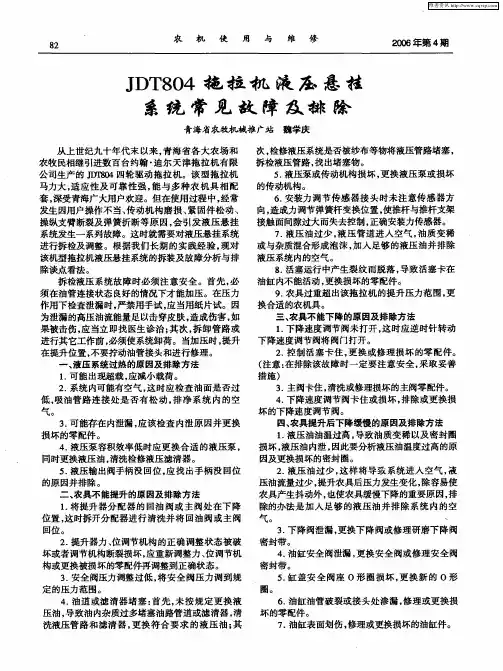

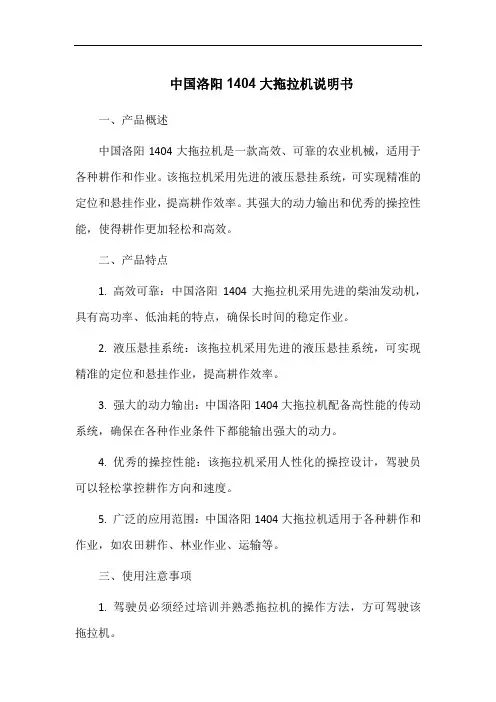

中国洛阳1404大拖拉机说明书
一、产品概述
中国洛阳1404大拖拉机是一款高效、可靠的农业机械，适用于各种耕作和作业。

该拖拉机采用先进的液压悬挂系统，可实现精准的定位和悬挂作业，提高耕作效率。

其强大的动力输出和优秀的操控性能，使得耕作更加轻松和高效。

二、产品特点
1. 高效可靠：中国洛阳1404大拖拉机采用先进的柴油发动机，具有高功率、低油耗的特点，确保长时间的稳定作业。

2. 液压悬挂系统：该拖拉机采用先进的液压悬挂系统，可实现精准的定位和悬挂作业，提高耕作效率。

3. 强大的动力输出：中国洛阳1404大拖拉机配备高性能的传动系统，确保在各种作业条件下都能输出强大的动力。

4. 优秀的操控性能：该拖拉机采用人性化的操控设计，驾驶员可以轻松掌控耕作方向和速度。

5. 广泛的应用范围：中国洛阳1404大拖拉机适用于各种耕作和作业，如农田耕作、林业作业、运输等。

三、使用注意事项
1. 驾驶员必须经过培训并熟悉拖拉机的操作方法，方可驾驶该拖拉机。

2. 在作业过程中，驾驶员应随时注意拖拉机的状态和周围环境，确保安全作业。

3. 对于不同的作业任务，驾驶员应根据实际情况选择合适的农具和附件，并进行相应的调整。

4. 在保养和维护方面，驾驶员应按照使用说明书的要求定期检查和维护拖拉机及附件。

5. 驾驶员在操作过程中应避免超载、过速和高温等情况，以免影响拖拉机的性能和安全。

四、售后服务
我们将为您提供全面的售后服务，包括产品咨询、使用指导、维修保养等。

如果您在使用过程中遇到任何问题，请随时联系我们的客服人员，我们将尽快为您解决问题。

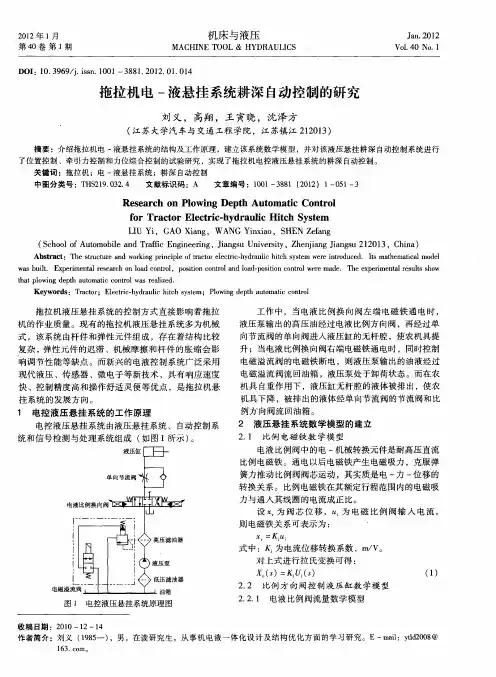

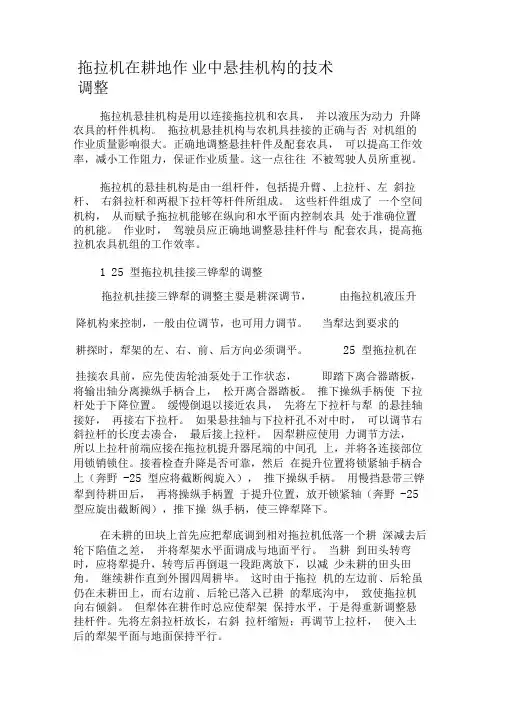

拖拉机在耕地作业中悬挂机构的技术调整拖拉机悬挂机构是用以连接拖拉机和农具，并以液压为动力升降农具的杆件机构。

拖拉机悬挂机构与农机具挂接的正确与否对机组的作业质量影响很大。

正确地调整悬挂杆件及配套农具，可以提高工作效率，减小工作阻力，保证作业质量。

这一点往往不被驾驶人员所重视。

拖拉机的悬挂机构是由一组杆件，包括提升臂、上拉杆、左斜拉杆、右斜拉杆和两根下拉杆等杆件所组成。

这些杆件组成了一个空间机构，从而赋予拖拉机能够在纵向和水平面内控制农具处于准确位置的机能。

作业时，驾驶员应正确地调整悬挂杆件与配套农具，提高拖拉机农具机组的工作效率。

125 型拖拉机挂接三铧犁的调整拖拉机挂接三铧犁的调整主要是耕深调节，由拖拉机液压升降机构来控制，一般由位调节，也可用力调节。

当犁达到要求的耕探时，犁架的左、右、前、后方向必须调平。

25 型拖拉机在挂接农具前，应先使齿轮油泵处于工作状态，即踏下离合器踏板，将输出轴分离操纵手柄合上，松开离合器踏板。

推下操纵手柄使下拉杆处于下降位置。

缓慢倒退以接近农具，先将左下拉杆与犁的悬挂轴接好，再接右下拉杆。

如果悬挂轴与下拉杆孔不对中时，可以调节右斜拉杆的长度去凑合，最后接上拉杆。

因犁耕应使用力调节方法，所以上拉杆前端应接在拖拉机提升器尾端的中间孔上，并将各连接部位用锁销锁住。

接着检查升降是否可靠，然后在提升位置将锁紧轴手柄合上（奔野-25 型应将截断阀旋入），推下操纵手柄。

用慢挡悬带三铧犁到待耕田后，再将操纵手柄置于提升位置，放开锁紧轴（奔野-25 型应旋出截断阀），推下操纵手柄，使三铧犁降下。

在未耕的田块上首先应把犁底调到相对拖拉机低落一个耕深减去后轮下陷值之差，并将犁架水平面调成与地面平行。

当耕到田头转弯时，应将犁提升，转弯后再倒退一段距离放下，以减少未耕的田头田角。

继续耕作直到外围四周耕毕。

这时由于拖拉机的左边前、后轮虽仍在未耕田上，而右边前、后轮已落入已耕的犁底沟中，致使拖拉机向右倾斜。

拖拉机的主要组成部分使用了哪些简单机械？它们是怎样工作的？现代拖拉机一般都由发动机、传动系、转向系、制动系、行走系、液压悬挂装置、牵引装置、动力输出装置以及驾驶室和座位等组成。

发动机拖拉机普遍采用柴油机作为动力，小型手扶拖拉机上也有装用汽油机的。

拖拉机用柴油机一般为高速中小型柴油机，转速一般为2000～2800转／分。

75千瓦以上的大型拖拉机往往采用增压柴油机或增压兼中冷柴油机。

由于拖拉机在田间或工地大负荷工作，发动机必须具有较大的扭矩储备系数和良好的滤清系统。

传动系用以将发动机的动力传给驱动轮和动力输出轴的机构。

根据不同作业的需要，传动系能使驱动轮和动力输出轴获得不同大小和不同方向的扭矩和相应的转速。

同时，它又能切断动力，使拖拉机停车或停止动力输出轴的转动。

按传动比的改变方法，传动系可分为有级式和无级式两种。

有级式传动系轮式拖拉机的有级式传动系(图1)一般由离合器、变速箱、中央传动、差速器和最终传动组成。

履带式拖拉机的有级式传动系（图2）用转向机构（如转向离合器）取代差速器，其余部分与轮式拖拉机基本相同。

手扶拖拉机的有级式传动系（图3）除少数采用离心式或片式离合器与发动机直接传动方式外，普遍采用皮带传动作为第一级减速，并采用牙嵌离合器（嵌入离合器）作为转向机构。

拖拉机拖拉机①离合器。

用于传递和切断发动机传给传动系的动力。

在中小型拖拉机上一般采用干式摩擦离合器，在现代大功率（75千瓦以上）拖拉机上已大多改用寿命更长、工作柔和的湿式离合器。

变速箱中的负载换档离合器也大多采用多片湿式离合器，其衬面一般为铜基粉末冶金材料。

农用轮式拖拉机大多采用双作用离合器，其特点是把动力传给驱动轮的主离合器与把动力传给动力输出轴的副离合器结合为一体。

有的离合器共用一个脚踏板操纵,随脚踏板行程的下移，先使主离合器分离,然后再使副离合器分离，这种结构称为联动操纵式双作用离合器。

有的用脚踏板和手拉杆分别操纵主、副离合器，这种离合器称为独立操纵式双作用离合器。

2021年第6期农机使用与维修73拖拉机后悬挂系统的功能作用及其使用注意事项侯仁慧（六安市金安区农业机械化管理服务中心，安徽六安237001）摘要:后悬挂系统是拖拉机与农机具配套连接的枢纽，随着拖拉机技术的不断进步，后悬挂系统的功能也得到了明显改进。

从拖拉机后悬挂技术发展情况出发，分析了拖拉机后悬挂系统的各项功能及其应用范围，并强调了后悬挂系统使用注意事项，说明了规范使用后悬挂系统的必要性。

关键词：拖拉机;后悬挂系统;功能;使用；注意事项中图分类号：S219.07 文献标识码:A doi：10.14031/ki.njwx.2021.06.0370引言拖拉机是农业生产中使用最广泛的农机产品，不仅产品种类多，而且工作稳定可靠，深受农民的喜爱与认可。

拖拉机能够配套多种不同的农机具来完成各项农业生产任务，例如，耕整地、播种、施肥、植保、除草、收获、运输都可通过拖拉机配套农机具来完成。

拖拉机与农机具的连接与控制功能主要依靠后悬挂系统来实现，也就是说拖拉机的后悬挂系统是拖拉机功能扩展的接口，后悬挂系统的技术先进性和功能特点直接决定了拖拉机的工作能力和适用性，在使用拖拉机时也应充分了解拖拉机后悬挂系统的结构与原理,做到科学合理地使用后悬挂系统。

1技术应用情况近年来，随着自动化技术与智能技术的应用,拖拉机使用的便捷性、可靠性都显著提升，这也带动了拖拉机后悬挂技术的进步。

拖拉机的后悬挂功能也由过去的单纯连接发展成为具有机电液一体化特点的新型后悬挂,力位综合控制、CAN总线技术逐渐在拖拉机产品上得以应用。

从总体上看，大部分拖拉机的后悬挂系统采用的是常规机械与液压配套的悬挂技术,综合力位控制技术应用的比例仍相对较少。

拖拉机的后悬挂从结构上可以分为两点式后悬挂和三点式后悬挂两类，目前，拖拉机产品基本淘汰了两点式悬挂，以更先进的三点式悬挂为主。

后悬挂系统主要包括了三点挂接结构（图1）、液压装置和控制装置三部分⑷，农机具通过与三点作者简介:侯仁慧（1971女，安徽六安人，大专，工程师，主要从事农机推广相关研究工作。
