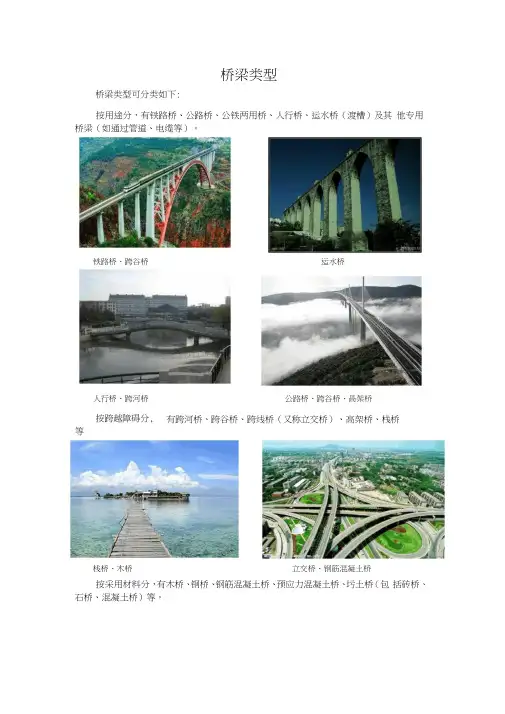

桥梁类型可分类如下:按用途分，有铁路桥、公路桥、公铁两用桥、人行桥、运水桥（渡槽）及其 他专用桥梁（如通过管道、电缆等）。

按采用材料分，有木桥、钢桥、钢筋混凝土桥、预应力混凝土桥、圬土桥（包 括砖桥、石桥、混凝土桥）等。

桥梁类型有跨河桥、跨谷桥、跨线桥（又称立交桥）、高架桥、栈桥 铁路桥、跨谷桥 运水桥人行桥、跨河桥 公路桥、跨谷桥、咼架桥等。

按跨越障碍分, 栈桥、木桥立交桥、钢筋混凝土桥石桥钢桥按桥面在桥跨结构的不同位置分，有上承式桥、下承式桥和中承式桥。

上承式桥的桥面布置在桥跨结构的顶面，其桥垮结构的宽度可以较小，构造简单，桥上视线不受阻挡；下承式桥的桥面布置在桥跨构的下都，其建筑高度（自轨底至梁底的尺寸）较小，增加桥下净空，但桥跨结构较宽，构造比较复杂；中承式桥的桥面置于桥跨结构的中部，主要用于拱式桥跨结构。

按桥长分，桥长20 m及以下为小桥，20 ~ 100 m为中桥，100〜500 m为大桥，500 m以上为特大桥。

按受力特点分，有梁式桥、拱式桥、悬索桥、斜拉桥、刚构桥和组合体系桥。

梁式桥在竖直荷载作用下，梁的截面只承受弯矩，支座只承受竖直方向的力。

它是一种使用最广泛的桥梁型式。

梁式桥又可分为简支梁桥、连续梁桥和悬臂梁桥（图1）。

多孔梁桥的梁在桥墩上不连续的称为简支梁；在桥墩上连续的称为连续梁；在桥墩上连续，在桥孔内中断，线路在桥孔内过渡到另一根梁上的称为悬臂梁。

支承在悬臂上的简支梁称为挂梁；伸出有悬臂的梁称为锚梁。

梁式桥的梁身可以做成实腹的，也可做为空腹的，空腹的称为衍梁。

图1梁式桥拱式桥由拱上建筑、拱圈和墩台组成，如图2所示。

在竖直荷载作用下，作为承重结构的拱肋主要承受压力，拱桥的支座既要承受竖向力，又要承受水平力，因此拱式桥对基础与地基的要求比梁式桥要高。

拱式桥接桥面位置可分为上承式拱桥、中承式拱桥和下承式拱桥（图3）。

上承式拱桥的桥面在拱肋的上方；中承式拱桥的桥面一部分在拱肋上方，一部分在拱肋下方；下承式拱桥的桥面在拱肋下方。

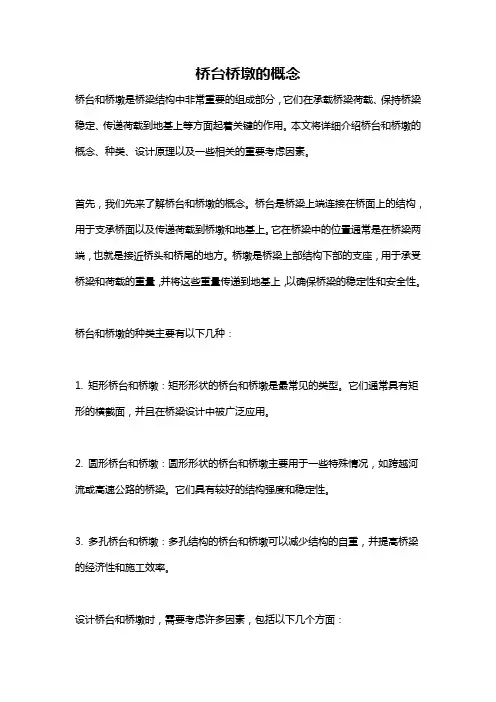

桥台桥墩的概念桥台和桥墩是桥梁结构中非常重要的组成部分，它们在承载桥梁荷载、保持桥梁稳定、传递荷载到地基上等方面起着关键的作用。

本文将详细介绍桥台和桥墩的概念、种类、设计原理以及一些相关的重要考虑因素。

首先，我们先来了解桥台和桥墩的概念。

桥台是桥梁上端连接在桥面上的结构，用于支承桥面以及传递荷载到桥墩和地基上。

它在桥梁中的位置通常是在桥梁两端，也就是接近桥头和桥尾的地方。

桥墩是桥梁上部结构下部的支座，用于承受桥梁和荷载的重量，并将这些重量传递到地基上，以确保桥梁的稳定性和安全性。

桥台和桥墩的种类主要有以下几种：1. 矩形桥台和桥墩：矩形形状的桥台和桥墩是最常见的类型。

它们通常具有矩形的横截面，并且在桥梁设计中被广泛应用。

2. 圆形桥台和桥墩：圆形形状的桥台和桥墩主要用于一些特殊情况，如跨越河流或高速公路的桥梁。

它们具有较好的结构强度和稳定性。

3. 多孔桥台和桥墩：多孔结构的桥台和桥墩可以减少结构的自重，并提高桥梁的经济性和施工效率。

设计桥台和桥墩时，需要考虑许多因素，包括以下几个方面：1. 荷载：桥台和桥墩需要能够承受来自桥梁和交通荷载的重量，并将这些重量传递到地基上。

设计时需要考虑不同类型的荷载，如静载、动载、温度荷载等。

2. 地基条件：桥台和桥墩需要建立在可靠的地基上，以确保桥梁的稳定性。

地基的类型和强度对桥台和桥墩的设计和施工有重要影响。

3. 水流条件：对于跨越河流或水体的桥梁，水流条件对桥台和桥墩的设计非常重要。

需要考虑水流的速度、方向、冲刷等因素，以确保桥梁的稳定性。

4. 施工条件：桥台和桥墩的施工需要考虑实际施工条件，如施工材料、工期、施工方法等。

合理的施工计划和施工技术可以保证桥台和桥墩的质量和安全性。

总的来说，桥台和桥墩是桥梁结构中非常重要的组成部分，它们在承载桥梁荷载、保持桥梁稳定、传递荷载到地基上等方面起着关键的作用。

设计桥台和桥墩时需要考虑荷载、地基条件、水流条件、施工条件等因素，并根据实际情况选择适当的桥台和桥墩类型。

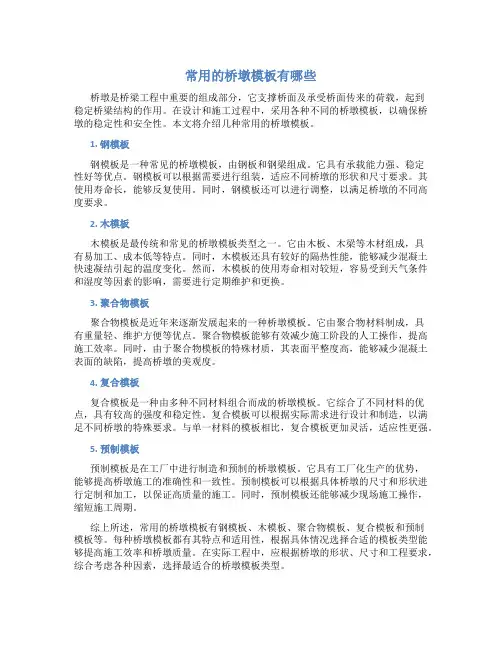

常用的桥墩模板有哪些桥墩是桥梁工程中重要的组成部分，它支撑桥面及承受桥面传来的荷载，起到稳定桥梁结构的作用。

在设计和施工过程中，采用各种不同的桥墩模板，以确保桥墩的稳定性和安全性。

本文将介绍几种常用的桥墩模板。

1. 钢模板钢模板是一种常见的桥墩模板，由钢板和钢梁组成。

它具有承载能力强、稳定性好等优点。

钢模板可以根据需要进行组装，适应不同桥墩的形状和尺寸要求。

其使用寿命长，能够反复使用。

同时，钢模板还可以进行调整，以满足桥墩的不同高度要求。

2. 木模板木模板是最传统和常见的桥墩模板类型之一。

它由木板、木梁等木材组成，具有易加工、成本低等特点。

同时，木模板还具有较好的隔热性能，能够减少混凝土快速凝结引起的温度变化。

然而，木模板的使用寿命相对较短，容易受到天气条件和湿度等因素的影响，需要进行定期维护和更换。

3. 聚合物模板聚合物模板是近年来逐渐发展起来的一种桥墩模板。

它由聚合物材料制成，具有重量轻、维护方便等优点。

聚合物模板能够有效减少施工阶段的人工操作，提高施工效率。

同时，由于聚合物模板的特殊材质，其表面平整度高，能够减少混凝土表面的缺陷，提高桥墩的美观度。

4. 复合模板复合模板是一种由多种不同材料组合而成的桥墩模板。

它综合了不同材料的优点，具有较高的强度和稳定性。

复合模板可以根据实际需求进行设计和制造，以满足不同桥墩的特殊要求。

与单一材料的模板相比，复合模板更加灵活，适应性更强。

5. 预制模板预制模板是在工厂中进行制造和预制的桥墩模板。

它具有工厂化生产的优势，能够提高桥墩施工的准确性和一致性。

预制模板可以根据具体桥墩的尺寸和形状进行定制和加工，以保证高质量的施工。

同时，预制模板还能够减少现场施工操作，缩短施工周期。

综上所述，常用的桥墩模板有钢模板、木模板、聚合物模板、复合模板和预制模板等。

每种桥墩模板都有其特点和适用性，根据具体情况选择合适的模板类型能够提高施工效率和桥墩质量。

在实际工程中，应根据桥墩的形状、尺寸和工程要求，综合考虑各种因素，选择最适合的桥墩模板类型。

桥墩的适用范围与实践案例分析桥墩是指在桥梁工程中承载桥梁上部荷载，并将之传递到桥基及地基上的重要构件。

桥墩的适用范围广泛，包括公路、铁路、水路等各种类型的桥梁。

本文将通过实践案例分析桥墩的适用范围，以及在实际工程中应当注意的关键问题。

首先，桥墩的适用范围受到多方面因素的影响。

其中最重要的因素是桥梁的设计荷载、桥墩的结构形式以及地基条件等。

不同类型的桥梁设计荷载不同，例如公路桥梁设计荷载主要来自于车辆荷载，而铁路桥梁设计荷载主要来自于列车荷载。

因此，不同类型的桥梁所需要的桥墩类型也不同。

其次，桥墩的结构形式也是决定其适用范围的关键因素之一。

常见的桥墩结构形式包括钢筋混凝土桥墩、钢构桥墩等。

钢筋混凝土桥墩适用范围较广，可以承载大部分桥梁的设计荷载，而钢构桥墩一般适用于跨度较大、设计荷载较大的桥梁。

在选择桥墩结构形式时，需要综合考虑材料成本、施工难度、结构性能等方面的因素。

另外，地基条件也是决定桥墩适用范围的重要因素。

地基的承载能力、稳定性、地下水位等都会影响桥墩的选择。

在复杂的地质条件下，可能需要采取特殊的桥墩设计和施工技术，以确保桥梁的安全性和稳定性。

下面将通过实践案例分析桥墩的适用范围和相关技术应用。

案例一：某省高速公路桥梁该案例是某省高速公路桥梁工程，桥墩采用了钢筋混凝土框架结构。

由于该桥梁位于山区，地基条件较为复杂，存在地震、滑坡等风险。

因此，在桥墩的设计和施工过程中，考虑了地震影响、土体稳定性等因素。

在桥墩的设计中采用了适当的加固措施，保证了桥墩在地震条件下的稳定性。

在施工过程中，加强了对地基的处理，采取了固结灌浆和加设加固筋等措施，提高了桥墩的承载能力和稳定性。

案例二：某省铁路桥梁该案例是某省铁路桥梁工程，桥墩采用了钢构桥墩结构。

由于该桥梁跨度较大，并且设计荷载较大，因此选择了钢构桥墩。

在桥墩的设计中，充分考虑了钢材的强度、刚度等性能，以确保桥墩在设计荷载下的安全使用。

在施工过程中，需要严格控制钢构件的制造和安装质量，采取适当的预应力措施，增加桥墩的稳定性和承载能力。
