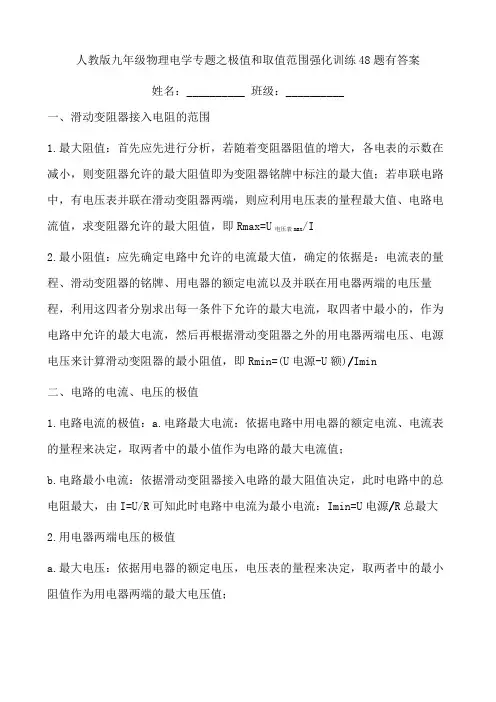

人教版九年级物理电学专题之极值和取值范围强化训练48题有答案姓名：__________ 班级：__________一、滑动变阻器接入电阻的范围1.最大阻值：首先应先进行分析，若随着变阻器阻值的增大，各电表的示数在减小，则变阻器允许的最大阻值即为变阻器铭牌中标注的最大值；若串联电路中，有电压表并联在滑动变阻器两端，则应利用电压表的量程最大值、电路电流值，求变阻器允许的最大阻值，即Rmax=U电压表max/I2.最小阻值：应先确定电路中允许的电流最大值，确定的依据是：电流表的量程、滑动变阻器的铭牌、用电器的额定电流以及并联在用电器两端的电压量程，利用这四者分别求出每一条件下允许的最大电流，取四者中最小的，作为电路中允许的最大电流，然后再根据滑动变阻器之外的用电器两端电压、电源电压来计算滑动变阻器的最小阻值，即Rmin=(U电源-U额)/Imin二、电路的电流、电压的极值1.电路电流的极值：a.电路最大电流：依据电路中用电器的额定电流、电流表的量程来决定，取两者中的最小值作为电路的最大电流值；b.电路最小电流：依据滑动变阻器接入电路的最大阻值决定，此时电路中的总电阻最大，由I=U/R可知此时电路中电流为最小电流：Imin=U电源/R总最大2.用电器两端电压的极值a.最大电压：依据用电器的额定电压，电压表的量程来决定，取两者中的最小阻值作为用电器两端的最大电压值；b.一般是求滑动变阻器的最小电压，此时要根据滑动变阻器之外的用电器的额定电压或电压表的量程来决定，此时要注意电路安全问题，即要注意在变阻器之外的用电器在不超过其额定值及电压表量程的情况下来取最小电压。
三、电路、用电器消耗电功率的极值：根据电路、用电器中各自最大（小）的物理量即可求得。
1. 最大（小）电压、电流值，则有P=UI2.最大（小）电压值、电阻值，则有P=U²／R3．最大（小）电流值，电阻值，则有P=12R一、单选题（共32题）1.如图是小白同学所设计的四种发热器的电路，所用的电源电压相同，R1＞R2，四个电路中消耗的总电功率最大的是（）A. B. C. D.2.如图甲所示，R1的阻值是20Ω，滑动变阻器R2消耗的功率P与其电阻R2的关系图象如图乙所示，则R2消耗的最大功率是（）A. 0.45WB. 0.50WC. 0.80WD. 0.90W3.如图所示，电源电压为4.5 V，电压表量程为“0～3 V”，电流表量程为“0～0.6 A”，滑动变阻器规格为“101 A”，小灯泡L标有“2.5 V 1.25 w”(灯丝电阻不变)。

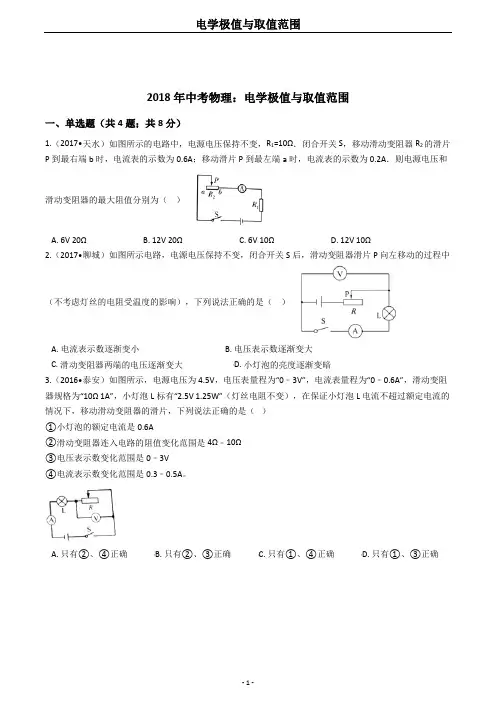

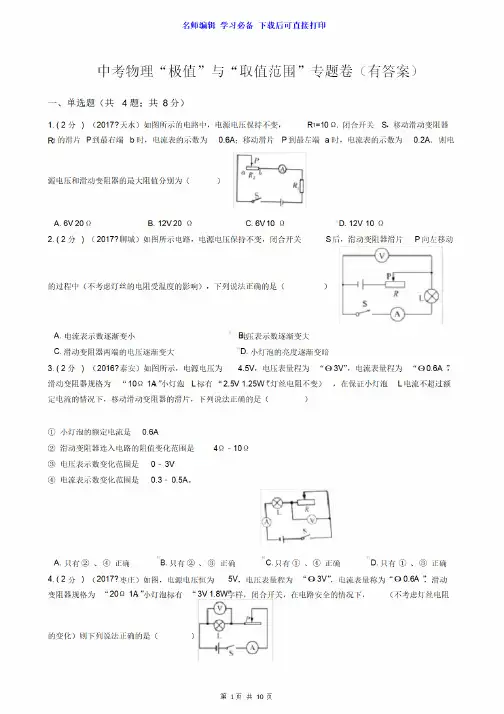

2018年中考物理：电学极值与取值范围一、单选题（共4题；共8分）1.（2017•天水）如图所示的电路中，电源电压保持不变，R1=10Ω．闭合开关S，移动滑动变阻器R2的滑片P到最右端b时，电流表的示数为0.6A；移动滑片P到最左端a时，电流表的示数为0.2A．则电源电压和滑动变阻器的最大阻值分别为（）A. 6V 20ΩB. 12V 20ΩC. 6V 10ΩD. 12V 10Ω2.（2017•聊城）如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（）A. 电流表示数逐渐变小B. 电压表示数逐渐变大C. 滑动变阻器两端的电压逐渐变大D. 小灯泡的亮度逐渐变暗3.（2016•泰安）如图所示，电源电压为4.5V，电压表量程为“0﹣3V”，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变），在保证小灯泡L电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（）①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω﹣10Ω③电压表示数变化范围是0﹣3V④电流表示数变化范围是0.3﹣0.5A。
A. 只有②、④正确B. 只有②、③正确C. 只有①、④正确D. 只有①、③正确4.（2017•枣庄）如图，电源电压恒为5V，电压表量程为“0～3V”，电流表量称为“0～0.6A”，滑动变阻器规格为“20Ω1A”，小灯泡标有“3V 1.8W”字样，闭合开关，在电路安全的情况下，（不考虑灯丝电阻的变化）则下列说法正确的是（）A. 滑动变阻器的阻值允许调节的范围是0～20ΩB. 电流表示数的变化范围是0.1A～0.6AC. 电压表示数的变化范围是1V～3VD. 小灯泡的最小功率是1W二、填空题（共4题；共11分）5.如图甲所示的电路中，电源电压不变，R0为定值电阻，滑动变阻器R消耗的电功率随电流变化的关系如图乙所示．图乙中的a′、b′两点分别与滑片P在图甲中的a、b两位置相对应．则电源电压为________ V，定值电阻R0的阻值等于________Ω．6.（2015•贵港）如图甲所示，电源电压保持不变，小灯泡的额定电路为2A，闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I﹣U关系图象如图乙所示，则小灯泡的电阻值为________ Ω，电路消耗的最小功率为________ W．7.某电阻R的阻值不变，标有“6V 6W”字样，它的电阻是________Ω，将R与灯泡L、电压表（量程为0～3V）、电流表（量程为0～0.6A）和开关及合适的电源，连成如图甲所示的电路，开关S闭合后，通过灯泡L的电流随它两端电压变化的图象如图乙所示．在保证电路中各器件都安全的情况下，灯泡L消耗的最大功率为________ W，此时电源电压为________ V．8.（2017•南京）如图所示，电源电压为3V，R1=10Ω，R2=10Ω，R3=20Ω．只闭合S3，电流表的示数为________ A，电压表的示数为________ V；只闭合S1、S2、S3，电流表示数为________ A；要使电路消托的电功率最小，应只闭合开关________．三、解答题（共1题；共5分）9.如图所示，电源电压恒定不变，R2的阻值为8Ω，小灯泡L上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S1、S2，断开S3，小灯泡刚好正常发光，此时电压表的示数为3V，那么：（1）小灯泡L的电阻为多大？（2）电源电压为多少？（3）R1电阻为多大？（4）若闭合S1、S3，断开S2，并移动滑动变阻器R的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？四、综合题（共1题；共15分）10.（2016•德州）在如图甲所示的电路中，R0为定值电阻，R为滑动变阻器，电源电压不变，闭合开关S后，调节滑片P从a端移动到b端过程中，电流表示数I与电压表示数U的变化关系如图乙所示．求：（1）电路中电流最小时，1min内电流通过电阻R做的功；（2）电源电压和定值电阻R0；（3）若电压表量程为0～15V，电流表量程为0～3A，为保证电表正常工作，定值电阻R0消耗的功率范围．答案解析部分一、单选题1.【答案】A【解析】【解答】解：由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片位于b端时，电路为R1的简单电路，由I= 可得，电源的电压：U=IR1=0.6A×10Ω=6V，故BD错误；当滑片位于a端时，变阻器接入电路中的电阻最大，电路中的总电阻：R= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，R2的最大阻值：R2=R﹣R1=30Ω﹣10Ω=20Ω，故A正确、C错误．故选A．【分析】由电路图可知，R1与R2串联，电流表测电路中的电流，当滑片位于b端时，电路为R1的简单电路，根据欧姆定律求出电源的电压；当滑片位于a端时，变阻器接入电路中的电阻最大，根据欧姆定律求出电路中的总电阻，根据电阻的串联求出R2的最大阻值．2.【答案】B【解析】【解答】解：由电路图可知，灯泡L与变阻器R串联，电压表测L两端的电压，电流表测电路中的电流．滑动变阻器滑片P向左移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I= 可知，电路中的电流变大，即电流表的示数逐渐变大，故A错误；由U=IR可知，灯泡L两端的电压变大，即电压表的示数逐渐变大，故B正确；因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变大，小灯泡的亮度逐渐变亮，故D错误；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压逐渐变小，故C错误．故选B．【分析】由电路图可知，灯泡L与变阻器R串联，电压表测L两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据P=UI可知灯泡实际功率的变化，进一步判断亮暗的变化，根据串联电路的电压特点可知变阻器两端的电压变化．3.【答案】A【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压．（1）灯泡正常发光时的电压为2.5V，功率为1.25W，由P=UI可得：小灯泡正常发光时的电流为：I= = =0.5A，故①错误；（2）当电路中的电流为0.5A时，串联电路总电压等于各分电压之和，此时电压表的示数U滑=U﹣U L=4.5V﹣2.5V=2V2V＜3V，没有超出电压表的量程，灯泡两端的电压可以达到2.5V，串联电路中各处的电流相等，此时滑动变阻器接入电路的电阻最小，最小为：R滑min= = =4Ω；当电压表的示数为3V时，电路中的电流最小，滑动变阻器接入电路中的电阻最大，灯泡两端的电压：U L′=U﹣U滑max=4.5V﹣3V=1.5V，灯泡的电阻：R L= = =5Ω，电路中的最小电流：I min= = =0.3A，电路中电流变化的范围是0.3A～0.5A，故④正确；滑动变阻器接入电路中的最大阻值：R滑max= = =10Ω，滑动变阻器阻值变化的范围是4Ω～10Ω，故②正确。

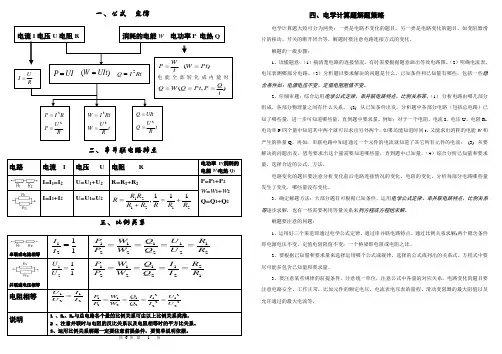

一、公式 定律二、串并联电路特点三、比例关系四、电学计算题解题策略电学计算题大致可分为两类：一类是电路不变化的题目，另一类是电路变化的题目，如变阻器滑片的移动、开关的断开闭合等，解题时要注意电路连接方式的变化。
解题的一般步骤：1、读懂题意：（1）搞清楚电路的连接情况，有时需要根据题意画出等效电路图。
（2）明确电流表、电压表测哪部分电路。
（3）分析题目要求解决的问题是什么，已知条件和已知量有哪些，包括一些隐含条件如：电源电压不变、定值电阻阻值不变。
2、仔细审题：综合运用电学公式定律、串并联电路特点、比例关系等，（1）.分析电路由哪几部分组成，各部分物理量之间有什么关系。
(2). 从已知条件出发，分析题中各部分电路（包括总电路）已知了哪些量，进一步可知道哪些量，直到题中要求量。
例如：对于一个电阻，电流I 、电压U 、电阻R 、电功率P 四个量中知道其中两个就可以求出另外两个，如果还能知道时间t ，又能求出消耗的电能W 和产生的热量Q 。
再如：串联电路中知道通过一个元件的电流就知道了其它所有元件的电流； (3). 从要解决的问题出发，思考要求出这个量需要知道哪些量，直到题中已知量。
（4）综合分析已知量和要求量，选择合适的公式、方法。
电路变化的题目要注意分析变化前后电路连接情况的变化、电阻的变化，分析每部分电路哪些量发生了变化，哪些量没有变化。
3、确定解题方法：大部分题目可根据已知条件，运用电学公式定律、串并联电路特点、比例关系等逐步求解，也有一些需要利用等量关系来列方程或方程组求解。
解题要注意的问题：1、运用好三个渠道即通过电学公式定律、通过串并联电路特点、通过比例关系求解;两个隐含条件即电源电压不变、定值电阻阻值不变；一个桥梁即电阻或电阻之比。
2、要根据已知量和要求量来选择运用哪个公式或规律，选择的公式或列出的关系式、方程式中要尽可能多包含已知量和要求量。
3、要注意某些规律的前提条件，注意统一单位，注意公式中各量的对应关系。

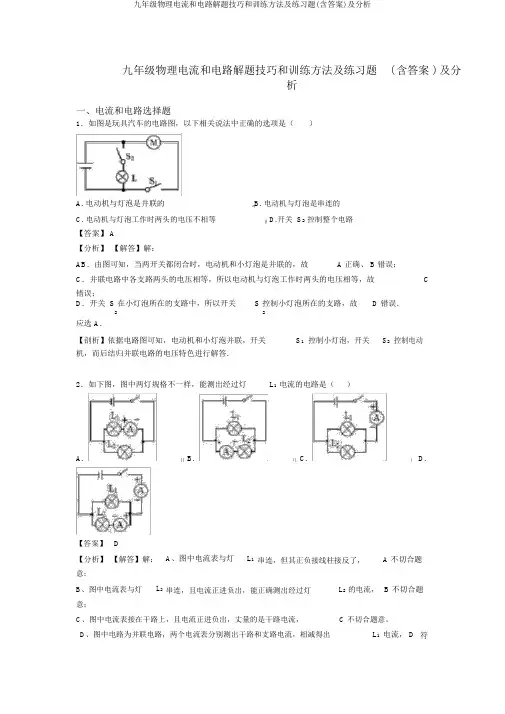

九年级物理电流和电路解题技巧和训练方法及练习题 ( 含答案 ) 及分析一、电流和电路选择题1．如图是玩具汽车的电路图，以下相关说法中正确的选项是（）A. 电动机与灯泡是并联的B. 电动机与灯泡是串连的C. 电动机与灯泡工作时两头的电压不相等D.开关S2控制整个电路【答案】 A【分析】【解答】解：AB．由图可知，当两开关都闭合时，电动机和小灯泡是并联的，故 A 正确、 B 错误；C．并联电路中各支路两头的电压相等，所以电动机与灯泡工作时两头的电压相等，故C错误；D．开关 S 在小灯泡所在的支路中，所以开关S 控制小灯泡所在的支路，故 D 错误．22应选 A．【剖析】依据电路图可知，电动机和小灯泡并联，开关S1控制小灯泡，开关S2控制电动机，而后结归并联电路的电压特色进行解答．2．如下图，图中两灯规格不一样，能测出经过灯L1电流的电路是（）A. B. C. D.【答案】D【分析】【解答】解：A、图中电流表与灯L1串连，但其正负接线柱接反了， A 不切合题意；B、图中电流表与灯L2串连，且电流正进负出，能正确测出经过灯L2的电流， B 不切合题意；C、图中电流表接在干路上，且电流正进负出，丈量的是干路电流， C 不切合题意。
D、图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流， D符合题意；故答案为： D。
【剖析】利用电流表的使用方法及并联电路中的电流关系剖析解答.3．有一个看不见内部状况的小盒（如下图），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下此中任一灯泡，另一灯都亮。
选项所示的图中符合要求的电路图是（）A. B.C. D.【答案】C【分析】【解答】解： A．由电路图可知，两灯泡串连，拧下此中任一灯泡，电路断路，另一灯都不亮， A 不切合题意；B．由电路图可知，两灯泡并联，开关S 位于 L1支路，断开开关，灯泡L2仍旧亮， B 不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下此中任一灯泡，另一灯亮， C 切合题意；D．由电路图可知，开关S 与L2并联后再与L1串连，闭合开关S， L2被短路，L2不亮，L1亮， D 不切合题意。

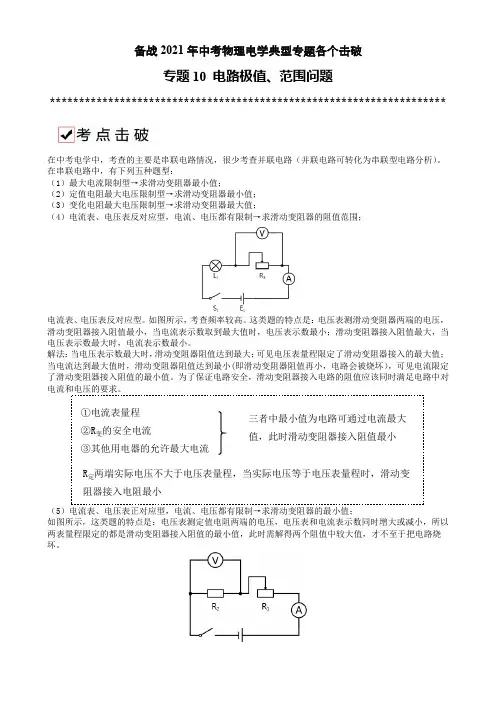

备战2021年中考物理电学典型专题各个击破专题10 电路极值、范围问题********************************************************************在中考电学中，考查的主要是串联电路情况，很少考查并联电路（并联电路可转化为串联型电路分析）。
在串联电路中，有下列五种题型：（1）最大电流限制型→求滑动变阻器最小值；（2）定值电阻最大电压限制型→求滑动变阻器最小值；（3）变化电阻最大电压限制型→求滑动变阻器最大值；（4）电流表、电压表反对应型，电流、电压都有限制→求滑动变阻器的阻值范围；电流表、电压表反对应型。
如图所示，考查频率较高。
这类题的特点是：电压表测滑动变阻器两端的电压，滑动变阻器接入阻值最小，当电流表示数取到最大值时，电压表示数最小；滑动变阻器接入阻值最大，当电压表示数最大时，电流表示数最小。
解法：当电压表示数最大时，滑动变阻器阻值达到最大；可见电压表量程限定了滑动变阻器接入的最大值；当电流达到最大值时，滑动变阻器阻值达到最小(即滑动变阻器阻值再小，电路会被烧坏），可见电流限定了滑动变阻器接入阻值的最小值。
为了保证电路安全，滑动变阻器接入电路的阻值应该同时满足电路中对（5）电流表、电压表正对应型，电流、电压都有限制→求滑动变阻器的最小值；如图所示，这类题的特点是：电压表测定值电阻两端的电压，电压表和电流表示数同时增大或减小，所以两表量程限定的都是滑动变阻器接入阻值的最小值，此时需解得两个阻值中较大值，才不至于把电路烧坏。
1．在如图的电路中，图甲的电源电压为9V 且保持不变，电流表的规格为0～0.6A，电压表的规格为0～15V，灯泡上标有“6V 6W”字样，灯泡电流随电压变化关系如图乙所示，则下列说法错误的是（）A．当电流表示数为0.4A时，电压表的示数为8VB．为了保证电路安全，滑动变阻器接入电路中的最小阻值是11.67ΩC．灯泡消耗的最大功率为5.4WD．灯泡消耗的最大功率为1.2W【解析】由电路图可知，灯泡L与滑动变阻器R串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。

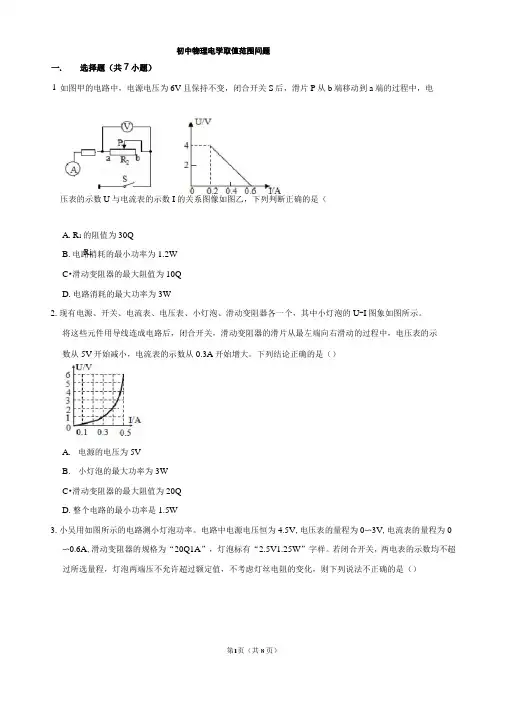

1.一. 选择题（共7小题）如图甲的电路中，电源电压为6V 且保持不变，闭合开关S 后，滑片P 从b 端移动到a 端的过程中，电 压表的示数U 与电流表的示数I 的关系图像如图乙，下列判断正确的是（A .R 1的阻值为30QB .电路消耗的最小功率为1.2WC •滑动变阻器的最大阻值为10QD .电路消耗的最大功率为3W2.现有电源、开关、电流表、电压表、小灯泡、滑动变阻器各一个，其中小灯泡的U -I 图象如图所示。
将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示 数从5V 开始减小，电流表的示数从0.3A 开始增大。
下列结论正确的是（）A. 电源的电压为5VB. 小灯泡的最大功率为3WC •滑动变阻器的最大阻值为20QD .整个电路的最小功率是1.5W3.小吴用如图所示的电路测小灯泡功率。
电路中电源电压恒为4.5V ,电压表的量程为0〜3V ,电流表的量程为0〜0.6A ,滑动变阻器的规格为“20Q1A ”，灯泡标有“2.5V1.25W ”字样。
若闭合开关，两电表的示数均不超过所选量程，灯泡两端压不允许超过额定值，不考虑灯丝电阻的变化，则下列说法不正确的是（）初中物理电学取值范围问题RiA.电流表示数的变化范围是0〜0.5AB.滑动变阻器的电阻允许调节的范围是4〜20QC.灯泡的最小功率是0.162WD.该电路的最大功率是2.25W4•如图所示，电流表的量程为0〜0.6A,电压表的量程为0〜3V,滑动变阻器的最大值为50Q，定值电阻R0为10Q,电源电压为6V且保持不变，实验中为了保证电路中各器材安全，则在闭合开关S后，移动滑片P 的过程中正确的是（）A.电流表的最大示数是0.6AB.电压表的最小示数是2VC.电路消耗的最大功率是0.5WD•滑动变阻器允许调节的范围是10Q〜50Q5•如图所示，电源电压为4.5V，电压表量程为0〜3V,滑动变阻器上标有“20Q1A”字样，小灯泡标有“2.5V1.25W”（灯丝电阻不变）。

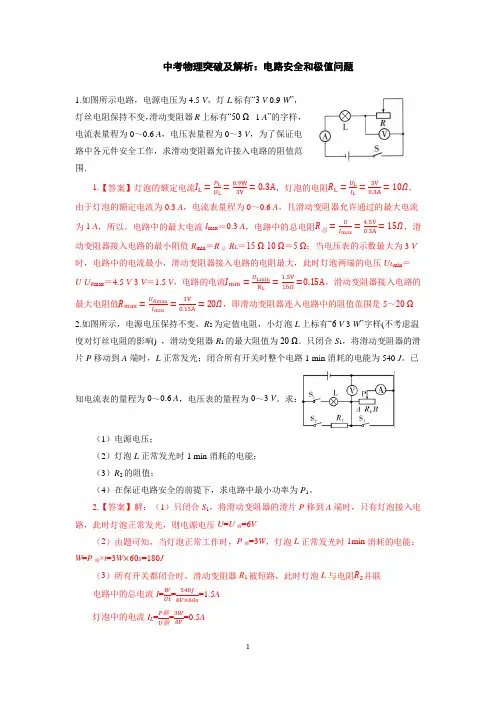

中考物理突破及解析：电路安全和极值问题1.如图所示电路，电源电压为4.5 V ，灯L 标有“3 V 0.9 W ”，灯丝电阻保持不变，滑动变阻器R 上标有“50 Ω 1 A ”的字样，电流表量程为0～0.6 A ，电压表量程为0～3 V ，为了保证电路中各元件安全工作，求滑动变阻器允许接入电路的阻值范围．1.【答案】灯泡的额定电流I L =P L U L=0.9W 3V=0.3A ，灯泡的电阻R L =U L I L=3V 0.3A=10Ω，由于灯泡的额定电流为0.3 A ，电流表量程为0～0.6 A ，且滑动变阻器允许通过的最大电流为1 A ，所以，电路中的最大电流I max ＝0.3 A ，电路中的总电阻R 总=UImax=4.5V0.3A =15Ω，滑动变阻器接入电路的最小阻值R min ＝R 总-R L ＝15 Ω-10 Ω＝5 Ω；当电压表的示数最大为3 V 时，电路中的电流最小，滑动变阻器接入电路的电阻最大，此时灯泡两端的电压U L min ＝U -U R max ＝4.5 V -3 V ＝1.5 V ，电路的电流I min =U Lmin R L=1.5V 10Ω=0.15A ，滑动变阻器接入电路的最大电阻值R max =U Rmax I min=3V0.15A =20Ω，即滑动变阻器连入电路中的阻值范围是5～20 Ω2.如图所示，电源电压保持不变，R 2为定值电阻，小灯泡L 上标有“6 V 3 W ”字样(不考虑温度对灯丝电阻的影响) ，滑动变阻器R 1的最大阻值为20 Ω。
只闭合S 1，将滑动变阻器的滑片P 移动到A 端时，L 正常发光；闭合所有开关时整个电路1 min 消耗的电能为540 J 。
已知电流表的量程为0～0.6 A ，电压表的量程为0～3 V 。
求：（1）电源电压；（2）灯泡L 正常发光时1 min 消耗的电能； （3）R 2的阻值；（4）在保证电路安全的前提下，求电路中最小功率为P 1。

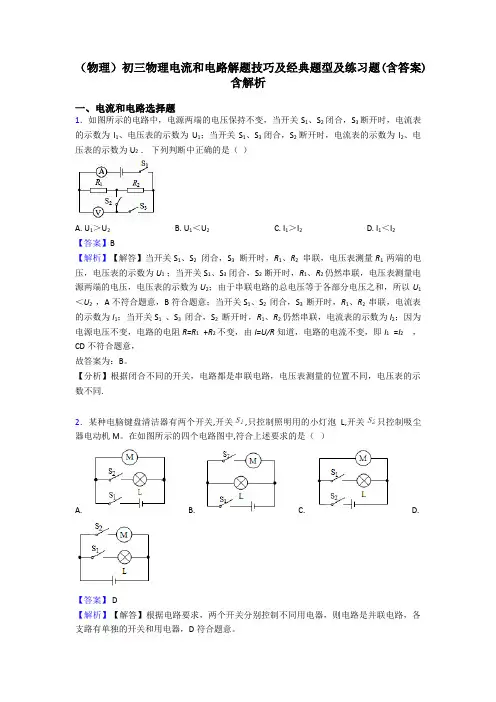

（物理）初三物理电流和电路解题技巧及经典题型及练习题(含答案)含解析一、电流和电路选择题1．如图所示的电路中，电源两端的电压保持不变，当开关S1、S2闭合，S3断开时，电流表的示数为I1、电压表的示数为U1；当开关S1、S3闭合，S2断开时，电流表的示数为I2、电压表的示数为U2．下列判断中正确的是（）A. U1＞U2B. U1＜U2C. I1＞I2D. I1＜I2【答案】B【解析】【解答】当开关S1、S2闭合，S3断开时，R1、R2串联，电压表测量R1 两端的电压，电压表的示数为U1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电压表测量电源两端的电压，电压表的示数为U2；由于串联电路的总电压等于各部分电压之和，所以U1＜U2，A不符合题意，B符合题意；当开关S1、S2闭合，S3断开时，R1、R2串联，电流表的示数为I1；当开关S1、S3闭合，S2断开时，R1、R2仍然串联，电流表的示数为I2；因为电源电压不变，电路的电阻R=R1+R2不变，由I=U/R知道，电路的电流不变，即I1=I2，CD不符合题意，故答案为：B。
【分析】根据闭合不同的开关，电路都是串联电路，电压表测量的位置不同，电压表的示数不同.2．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用的小灯泡L,开关只控制吸尘器电动机M。
在如图所示的四个电路图中,符合上述要求的是（）A. B. C. D.【答案】 D【解析】【解答】根据电路要求，两个开关分别控制不同用电器，则电路是并联电路，各支路有单独的开关和用电器，D符合题意。
故答案为：D.【分析】根据电路要求，各用电器互不影响的电路是并联电路。
3．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。

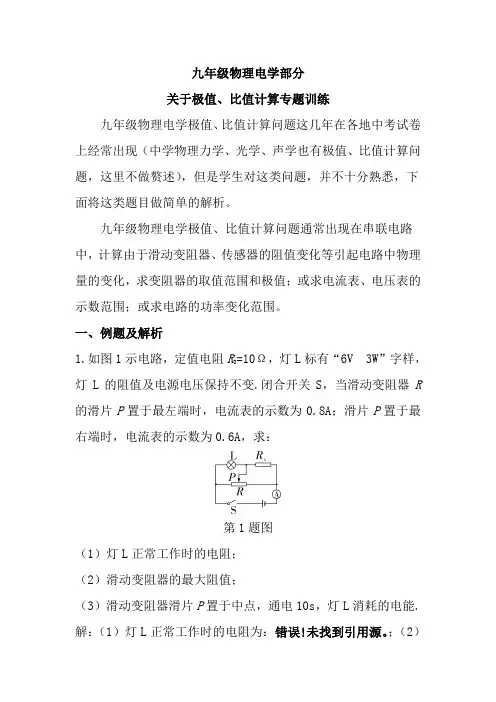

九年级物理电学部分关于极值、比值计算专题训练九年级物理电学极值、比值计算问题这几年在各地中考试卷上经常出现（中学物理力学、光学、声学也有极值、比值计算问题，这里不做赘述），但是学生对这类问题，并不十分熟悉，下面将这类题目做简单的解析。
九年级物理电学极值、比值计算问题通常出现在串联电路中，计算由于滑动变阻器、传感器的阻值变化等引起电路中物理量的变化，求变阻器的取值范围和极值；或求电流表、电压表的示数范围；或求电路的功率变化范围。
一、例题及解析1.如图1示电路，定值电阻R0=10Ω，灯L标有“6V 3W”字样，灯L的阻值及电源电压保持不变.闭合开关S，当滑动变阻器R 的滑片P置于最左端时，电流表的示数为0.8A；滑片P置于最右端时，电流表的示数为0.6A，求：第1题图（1）灯L正常工作时的电阻；（2）滑动变阻器的最大阻值；（3）滑动变阻器滑片P置于中点，通电10s，灯L消耗的电能. 解：（1）灯L正常工作时的电阻为：错误！未找到引用源。
；（2）由图可知当滑动变阻器在最左端时，灯L 被短路，电路为R 0和滑动变阻器R p 并联，若电源的电压为U ，由并联电路电流规律可得，A 8.00=+p R U R U 即A 8.06=+ΩpR U U ①；滑动变阻器在最右端时，电阻R 0被短路，电路为灯L 和滑动变阻器R p 并联，电源的电压不变，由并联电路电流规律可得，A 55.0=+p L R U R U 即A 55.012=+ΩpR U U ②；①、②联立，解可得U =3V ，R p =10Ω，即滑动变阻器的最大值为10Ω；（3）滑动变阻器在最右端时，电阻R 0被短路，电路为灯L 和滑动变阻器R p 并联，此时灯L 两端的电压为U =3V ，则通电10s 灯L 消耗的电能为J 5.7s 1012V 322=⨯Ω==）（t R U W . 2. 在如图2示的电路中，灯泡L 上标有“6 V 3 W ”的字样，当只闭合开关S 1时，灯泡L 恰能正常发光.电阻R 1的功率为P 1;当只闭合开关S 2时，电流表的示数为0.3 A.电阻R 2的功率为P 2,已知P 1：P 2 =25:18,不考虑温度对灯丝电阻的影响.求：(1)电阻R 1与R 2的比值；(2)电源电压U .第2题图解：（1）灯泡L 正常发光时，错误！未找到引用源。
（物理）九年级物理电流和电路解题技巧剖析及练习题 ( 含答案 ) 及分析一、电流和电路选择题1．如下图，电源两头的电压保持不变，R 为定值电阻。
将滑动变阻器的滑片P 置于最右端，闭合开关 S 。
挪动滑动变阻器的滑片 P 到某一地点，此时滑动变阻器接入电路中的电阻为 R 1 ， 电压表的示数为 U 1 ， 电流表的示数为 I 1。
持续挪动滑动变阻器的滑片 P ，使滑动变阻器接入电路中的电阻值减小为R 1/4，此时电压表的示数增大到2U 1， 电流表的示数变成 I 2。
则（ ）A. 2I 2 = I 1B. R 0 :R 1 =1:4C. 当滑动变阻器的滑片 P 滑到最右端时，电压表的示数为3U 1D. 当滑动变阻器的滑片 P 滑到最左端时，电压表的示数为3U 1【答案】 D【分析】 挪动滑动变阻器的滑片P 到某一地点，此时滑动变阻器接入电路中的电阻为 R ， 电压表的示数为 U 1， 电流表的示数为 I 。
持续挪动滑动变阻器的滑片 P ，使滑动变11阻器接入电路中的电阻值减小为 R 1/4，此时电压表的示数增大到2U 1 ， 电流表的示数变成 I 。
电压表的示数增大 2 倍，电流增大 2 倍，所以 2I 1= I ， 选项 A 错误，前后两次电路中的22电阻之比是 2:1 ，所以 R 0:R 1=1:2，选项 B 错误；当滑动变阻器的滑片P 滑到最左端时，电压表的示数为 3U 1 所以选项 C 错误 ,选项 D 正确。
2．以下各电路中，闭合开关，两个灯泡不可以都发光的电路是（ ）A. B.C. D.【答案】 C【分析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故 A错误；B、由图示电路图可知，两灯泡串连，闭合开关，两灯泡都发光，故 B 错误；L2发光，灯L1被短路，L1不可以发光，即两个灯泡不C、由图示电路图可知，闭合开关，灯能都发光，故 C 正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故 D 错误；应选 C．【剖析】灯泡所在电路是通路时灯泡发光，假如灯泡所在电路是断路或灯泡被短路，则灯泡不发光，剖析图示电路图，而后答题．3．小明同学将用丝绸摩掠过的玻璃棒接触验电器的金属球，看到验电器的金属箔张开，在这个过程中，以下判断正确的选项是（）A.用丝绸摩擦玻璃棒时，有电子从丝绸转移到玻璃棒上B.与金属球接触后，玻璃棒和金属球上带有同种电荷C.玻璃桥和验电器都带正电荷，正电荷从玻璃棒转移到验电器上D.金属箔张开是因为异种电荷互相排挤【答案】B【分析】【解答】 A.当丝绸和玻璃棒摩擦时，电子从玻璃棒转移到丝绸上， A 不切合题意；B.当玻璃棒和金属球接触后，玻璃棒和金属球带同样的电荷， B 切合题意；C.在玻璃棒和金属球接触时，电子从金属球转移到玻璃棒上， C 不切合题意；D.金属箔张开角度，是因为同种电荷相排挤， D 不切合题意。
2022年下学期9年级物理期末复习计算专题百分百演练专题09 电学量最值及范围的计算1. （2022齐齐哈尔）如图所示电路，电源电压恒为6V ，小灯泡L 上标有“4.5V 0.3A ”字样（忽略温度对灯丝电阻的影响），电流表量程选择“0~0.6A ”，电压表量程选择“0~3V ”，滑动变阻器R 规格为“30Ω 1A ”。
闭合开关S ，为保证电路安全，在移动滑片P 的过程中，下列选项正确的是（ ）A. 小灯泡的最大电功率是1.35WB. 滑动变阻器连入电路的阻值变化范围是15Ω~30ΩC. 电压表的示数变化范围是2V~3VD. 该电路的最大总功率是1.2W【答案】BCD【解析】由图可知，灯泡L 与滑动变阻器串联，电压表测量灯泡两端的电压，电流表测量电路的电流。
A ．灯泡正常工作时的电功率为P 额=U 额I 额=4.5V ×0.3A=1.35W但此时灯泡两端的电压为4.5V ， 超过了电压表量程，所以灯泡两端的实际电压低于额定电压，因此灯泡的最大功率小于1.35W ，故A 错误；B ．灯泡的电阻为L L L 4.5V 150.3AU R I ===Ω电压表量程为3V ，所以灯泡两端的电压最大为3V ，所以电路的最大电流为L 3V =0.2A 15U I R ==Ω最大电路的最小总电阻为6V ==300.2AU R I =Ω总最大滑动变阻器的最小电阻为R 最小=R 总-R L =30Ω-15Ω=15Ω滑动变阻器的阻值越大，通过电路的电流越小，并且根据分压原理可知，电压表示数越小，所以滑动变阻器可以达到最大最值30Ω，所以滑动变阻器连入电路的阻值范围为15~30Ω，故B 正确；C ．当滑动变阻器连入电路的阻值最大为30Ω时，根据分压原理可知，电压表示数最小，电路总电阻为R 总′=30Ω+15Ω=45Ω电路电流为6V 2=A 4515UI R ==Ω'总此时电压表示数为2A 152V 15L U IR ==⨯Ω=而电压表的最大示数为3V ，所以电压表的示数变化范围为2V~3V ，故C 正确；D ．根据公式P =UI 可知，总电压一定，电流最大为0.2A ，所以电路的最大总功率为P 最大=UI 最大=6V×0.2A=1.2W故D 正确。
初三物理电路取值范围专题
初三物理电路取值范围专题主要涉及动态电路中的取值范围和极值问题。
以下是解决这类问题的一般步骤和注意事项:
1.明确电路的连接方式和测量对象:首先要判断电路是串联还是并联，以及电压表和电流表分别测量的是哪一部分的电压和电流。
2.分析引起电路动态变化的因素:这些因素可能包括滑动变阻器的滑动、开关的断开和闭台，以及敏感电阻(如压敏电阻、热敏电阻等)的阻值变化。
3.确定电路的安全因素:这包括电流表、电压表的量程，滑动变阻器的规格，以及用电器的规格(如额定电压和额定功率等)。
4.计算取值范围:根据欧姆定律和串并联电路的特点。
结合上述分析，可以计算出电路中各元件的电压、电流或电阻的取值范围。
在解决这类问题时，还需要注意以下几点:
1.理解串并联电路的特点:串联电路中电流处处相等，电压按电阻大小分配:并联电路中电压相等，电流按电阻大小反比分配。
2.芋握欧姆定律及其变形公式:欧姆定律是解决电路问题的基本工具，要熟练芋握并灵活运用。
3.注意电表显程和滑动变阻器规格的限制:这些限制条件往往决定了电路中各元件的取值范围。
4.多做练习题:通过大量的练习，可以加深对电路取值范围问题的理解，提高解题能力。
总之。
初三物理电路取值范围专题需要学生学握基本的电路知识和欧
姆定律，同时要注意分析电路的动态变化和安全因素，通过合理的计算确定各元件的取值范围。
九年级物理电功率极值题型九年级物理电功率极值题型及解法电功率是九年级物理的重要知识点之一，而电功率极值问题则是其中的难点。
为了帮助大家更好地掌握这一知识点，本文将结合实例，详细介绍九届物理电功率极值题型的解法。
一、题型分析电功率极值问题主要包括两种类型：一种是纯电阻电路中的电功率极值问题，另一种是滑动变阻器电路中的电功率极值问题。
解决这类问题的关键在于理解电功率的概念和计算公式，并能够灵活运用欧姆定律等相关知识。
二、解题方法1、纯电阻电路中的电功率极值问题【例题】在一个纯电阻电路中，已知电源电压为6V，定值电阻的阻值为4Ω，求电路中的最大电功率和最小电功率。
【分析】在纯电阻电路中，电功率等于电压与电流的乘积，因此要找到电路中的最大电流和最小电流，即可求得最大电功率和最小电功率。
【解答】根据欧姆定律，电路中的最大电流为：Imax = U / R = 6V / 4Ω = 1.5A此时，电路中的电功率为：Pmax = UImax = 6V × 1.5A = 9W同理，电路中的最小电流为：Imin = 0A此时，电路中的电功率为：Pmin = UImin = 0W所以，电路中的最大电功率为9W，最小电功率为0W。
2、滑动变阻器电路中的电功率极值问题【例题】在如图所示的电路中，电源电压为12V，定值电阻的阻值为2Ω，滑动变阻器的最大阻值为10Ω。
求当滑动变阻器的滑片移动到什么位置时，电路中的电功率最大？最大电功率是多少？【分析】在滑动变阻器电路中，当滑动变阻器与定值电阻并联时，电路中的总电阻最小，电流最大，从而得到最大电功率。
【解答】设滑动变阻器滑片移动到距离左侧的距离为x（0≤x≤10），则滑动变阻器在电路中的电阻为：Rp = 10xΩ根据并联电路的特点，电路中的总电阻为：R总 = R || Rp = 2 || 10x Ω = (2 - 5x) / 5xΩ根据欧姆定律，电路中的总电流为：I总 = U / R总 = 12V / ((2 - 5x) / 5x)Ω = - 60x² / (2 - 5x)A所以，电路中的电功率为：P总 = UI总 = 12V × (- 60x² / (2 - 5x)A)= - 720x³ / (2 - 5x)W令dP总 / dx = 0，解得：x = - 2/5 (舍去)，或 x = 2/5所以，当滑动变阻器的滑片移动到距离左侧的距离为4/5时，电路中的电功率最大，最大电功率为：Pmax = -720 × (4/5)³ / ((2 - 5 ×4/5) W = 384W三、总结本文通过两个实例详细介绍了九年级物理电功率极值题型的解法。
（物理）初三物理电流和电路解题技巧及经典题型及练习题(含答案)及解析一、电流和电路选择题1．如图所示的四个电路中，R0为已知阻值的定值电阻，不可以测出未知电阻R x的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、开关S闭合时，R0短路，电压表测量电源电压；开关S断开时，两电阻串联，电压表测量R x两端的电压；根据串联电路总电压等于各分电压之和，求出R0两端的电压，根据I= 求出通过R0的电流，根据串联电路电流处处相等，通过R x电流等于通过定值电阻电流I x=I0，根据R x= 可求出R x电阻，故A不符合题意；B、由电路图可知，当S断开时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关S闭合时R0、R x并联，电流表测干路电流，因R0的电压为电源电压，所以，通过R0的电流不变，根据并联电路的电流特点可求通过R x的电流，再根据并联电路的电压特点和欧姆定律即可求出R x阻值，故B不符合题意；C、由电路图可知，当开关S闭合时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当开关S断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电路的总电阻，再根据电阻的串联求出R x阻值，可求出R x阻值，故C不符合题意．D、开关S闭合时，R x短路，电压表测量电源电压；开关S断开时，电压表测量电源电压；所以无法得到电路中电流，不能计算出R x的值，故D符合题意．故选D．【分析】串联电路的电流处处相等，并联电路各支路电压相等，用电压表和电流表，直接或间接测量电压和电流，根据欧姆定律求得R x电阻2．如图所示，关于下列四种电学仪器的说法中正确的是（）A. 该电流表应并联在电路中使用，不允许超过量程B. 该电压表有两个量程，可以测量家庭电路的电压C. 该滑动变阻器接入电路后，若滑片向右移动会使电路中的电流变小D. 该电能表接在家庭电路中，是为了测量家庭电路中用电器消耗的总电能【答案】 D【解析】【解答】解：A、电流表应串联在电路中，故A错误；B、由图可知，电压表的最大量程为15V，家庭电路电压为220V，超过了电压表的量程，故B错误；C、该滑动变阻器接入电路后，若滑片向右移动，滑动变阻器接入电路的电阻减小，会使电路中的电流变大，故C错误；D、电能表是用来测量家庭消耗电能多少的仪器，电能表直接测量的是用电器消耗的电能．故选：D．【分析】（1）（2）根据电流表和电压表的使用规则分析；（3）根据滑动变阻器连入电路中电阻线的长度的变化分析；（4）电能表是用来测量消耗电能多少的仪器或者说是测量电流做功多少的仪器．3．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．故答案为：B．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.4．在如图所示的实验装置图中，能够说明电能生磁的是（）A. B. C. D.【答案】 A【解析】【解答】A、这是奥斯特实验装置，说明电流周围存在磁场即，电能生磁，A符合题意；B、这是电磁感应现象实验装置，说明磁能生电，B不符合题意；C、这是磁场对电流作用实验装置，说明通电导体在磁场中受力，不能说明电能产生磁，C 不符合题意；D、该实验说明塑料不是导体，不能说明电能产生磁，D不符合题意．故答案为：A．【分析】电能生磁指的是电流周围有磁场，这就是电流的磁效应.5．下列关于电流的说法中，正确的是（）A. 电荷只要运动就会形成电流B. 只有正电荷的定向移动才能形成电流C. 负电荷定向移动的方向与电流方向相反D. 电流从电源负极流经用电器流向正极【答案】 C【解析】【解答】解：A、电荷的定向移动形成电流；A不符合题意；B、无论正电荷还是负电荷，只要发生定向移动，就能形成电流；B不符合题意；C、正电荷移动的方向是电流的方向；负电荷（自由电子）的定向移动方向与电流方向相反。
（物理）初三物理电流和电路解题技巧解说及练习题 ( 含答案 ) 含分析一、电流和电路选择题1．如下图的电蚊拍，拥有灭蚊和照明等功能．当开关S 闭合、 S 断开时，只有灭蚊网通l2电起到灭蚊作用；当开关S l和2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作S用．所示电路设计切合这类要求的是（）A. B. C. D.【答案】 D【分析】【解答】解：依据题意可知，灭蚊网和灯泡互不影响，所以属于并联，AB 不切合题意；当开关 S l2断开时，只有照明灯工作， C 不切合题意；闭合、 S当开关 S1212都闭合时，灭闭合、 S 断开时，只有灭蚊网通电起到灭蚊作用；当开关S和 S蚊网与灯都通电，同时起到灭蚊和照明作用，说明S1控制整个电路，2S 控制灯泡， D 切合题意．故答案为： D．【剖析】依据电路要求，用电器要并联，干路上有开关，灯泡分支上有开关.2．有一个看不见内部状况的小盒（如下图），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下此中任一灯泡，另一灯都亮。
选项所示的图中切合要求的电路图是（）A. B.C. D.【答案】C【分析】【解答】解：A．由电路图可知，两灯泡串连，拧下此中任一灯泡，电路断路，另一灯都不亮， A 不切合题意；B．由电路图可知，两灯泡并联，开关S 位于L1支路，断开开关，灯泡L2仍旧亮， B 不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下此中任一灯泡，另一灯亮， C 切合题意；D．由电路图可知，开关S 与L2并联后再与L1串连，闭合开关S， L2被短路，L2不亮，L1亮， D 不切合题意。
故答案为： C【剖析】联合串并联电路的特色剖析解答即可.3．交通法例定，不只司机要系安全带，副驾驶也应当系安全带．假定驾驶员和副驾驶的安全带分别对应开关S1和 S2，系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消逝．切合上述要求的正确电路图是A. B. C. D.【答案】C【分析】【解答】依据要求，当开封闭合时，灯泡不亮，电铃不响，则开关和用电器并联，为了电路不出现电源短路，则电路中要有电阻保护电路，故答案为： C.【剖析】当开封闭适用电器不工作时，则开关和用电器并联。
小专题9电学“极值”和“范围”的计算一选择题1．小勇用如图所示的电路进行电学实验，实验中，他选用电压恒定不变的电源，图中R1、R2均为定值电阻，且R1＝20 Ω。
当S1闭合、S2断开时，电流表的读数为0.3 A；当S1、S2同时闭合时，通过R2的电流为I2，电流表的读数为0.5 A。
下列判断正确的是()A．电源电压是10 V B．电阻R2＝10 ΩC．电流I2＝0.5 A D．该电路的最大电功率是3W2．如图所示，电源电压恒为3.0 V，R1为定值电阻，滑动变阻器R2的阻值变化范围为0～50 Ω，闭合开关，当滑片P处于某一位置时，电压表的示数为2.0 V，电流表的示数为0.1 A，则下列选项错误的是()A．定值电阻R1＝200 ΩB．当滑片P向右滑动时，电压表的示数变大C．整个电路总功率的最小值为0.15 WD．当滑动变阻器的功率为0.2 W时，R2＝5 Ω或R2＝20 Ω3．如图甲，R1为定值电阻，RP为滑动变阻器，闭合开关，RP的滑片从一端移动到另一端，得到电压与电流图象如图乙，下列说法正确的是()A．电源电压为3 V，R1阻值为1.8 ΩB．电路消耗的最小功率为0.2 WC．当RP总阻值的接入电路时，它与定值电阻消耗的功率之比为6∶5 D．当电流为0.4 A时，R1与RP连入电路的阻值之比为1∶24．如图所示的电路，电源电压U＝12 V保持不变，滑动变阻器R0标有“100 Ω1 A”字样，灯泡L标有“6 V 6 W”字样(灯丝电阻不随温度而变化)，电流表量程为0～0.6 A，电压表量程为0～15 V。
为了确保测量准确，要求电表的示数不小于其最大测量值的，要使测量准确并确保电路安全，下列判断正确的是()A．灯泡L消耗的最小功率是0.24 WB．正常发光时灯丝的电阻是12 ΩC．电路中电流的变化范围是0.11 A～0.6 AD．滑动变阻器阻值的变化范围是14 Ω～48 Ω5．如图所示，电源电压为4.5 V且保持不变，两电压表的量程均为0～3 V，电流表量程为0～0.6 A，小灯泡L标有“3 V 1.5 W”字样(不考虑温度对灯丝电阻的影响)，滑动变阻器标有“20 Ω 1 A”字样，闭合开关S，移动滑片P，在保证电路中各元件都不损坏的情况下，下列说法中不正确的是()A．电流表示数的变化范围是0.25～0.5 AB．电压表V1示数的变化范围是1.5～3 VC．电路中小灯泡的实际功率的变化范围是0.375～1.5 WD．滑动变阻器接入电路的阻值变化范围是3～20 Ω6．如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30 Ω，电压表的量程为0～15 V。
（物理）初三物理电流和电路常见题型及答题技巧及练习题(含答案)及解析一、电流和电路选择题1．如图所示的电路中，电源电压恒为4.5V，电压表量程0～3V，电流表量程0～0.6A，滑动变阻器规格是“10Ω1A”，灯泡标有“2.5V 1.25W”；若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化．则下列说法正确的是（）A. 电流表的示数变化范围0.3A～0.6AB. 电压表的示数变化范围是1.5V～2.5VC. 滑动变阻器允许调节的阻值范围是2.5Ω～10ΩD. 该电路最大功率是2.7W【答案】 B【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）根据P=UI可得，灯的额定电流：I L额= = =0.5A，∵串联电路中各处的电流相等，且电流表的量程为0～0.6A，∴电路中的最大电流为I max=0.5A，故A不正确；∵I= ，∴灯泡的电阻R L= = =5Ω，电路中的总电阻R= = =9Ω，∵串联电路中总电阻等于各分电阻之和，∴滑动变阻器接入电路中的最小阻值：R滑=R﹣R L=9Ω﹣5Ω=4Ω，故C不正确；该电路的最大功率：P max=UI max=4.5V×0.5A=2.25W，故D不正确；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流：I min= = =0.3A，电压表的最小示数：U L=I min R L=0.3A×5Ω=1.5V，∴电压表的示数变化范围1.5V～2.5V，故B正确．故选B．【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，然后结合电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值，再根据P=UI求出该电路的最大功率；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数，进一步的得出电压表的示数变化范围．2．如图所示的电路，闭合电键S，下列判断中正确的是（）A. 两灯串联连接且电流表测的电流B. 两灯并联连接且电流表测干路电流C. 两灯并联连接且电流表测的电流D. 两灯并联连接且电流表测的电流【答案】C【解析】【解答】由图可知：电流从电源的正极出发，分两条支路：1.经电流表、灯L1，2.经L2后,与L1的电流汇合经开关S返回电源负极，所以电路中有两条电流路径,故灯L1、L2并联；A不符合题意；因电流表串联在灯泡L1所在的支路上,所以电流表测量的是L1的电流，B不符合题意，C. 符合题意.故答案为：C.【分析】根据串联电路中电流只有一条路径，并联电路中电流有多条路径，由此判断电路的连接方式；电流表应与被测元件串联，由此判断电流表所测物理量．3．如图所示，两个相同的验电器a和b，a带正电，b不带电，用根带绝缘柄的铜棒把两个验电器的金属球连接起来的瞬间（）A. 有质子从a向b移动B. a中的自由电子通过金属棒流向b，b金属箔的张角张大C. b中正电荷通过金属棒流向a，a金属箔张角减小D. b中的自由电子通过金属棒流向a，b金属箔张角增大【答案】 D【解析】【解答】解：由题知，验电器a带正电，b不带电；用带有绝缘柄的铜棒把a和b 连接起来，质子和正电荷的质量比较大而不会定向移动，由于验电器a带正电，根据异种电荷相互吸引可知，b中的自由电子会通过金属棒流向a，而b因为失去电子也带上了正电荷，b的两金属箔带上同种电荷使b金属箔张角变大，ABC不符合题意，D符合题意。
中考试题精编——电学极值问题（含答案）1．如图所示的电路，电源电压U=4.5V 且保持不变，R 1=5Ω，R 2标有“50Ω0.5A”字样的滑动变阻器，电流表的量程为0﹣0.6A，电压表的量程为0～3V，则：（1）在接入电路之前，滑动变阻器R 2两端允许加载的最大电压是多少？（2）电路的最大总功率为多少？（3）为了保护电路，滑动变阻器接入电路的电阻值的变化范围是怎样的？答案：（1）25V；（2）2.25W；(3)4Ω—10Ω2．如图所示，电源电压恒定不变，R 1的阻值为12Ω，小灯泡L 上标有“6V 3W”字样，小灯泡电阻不随温度改变．若闭合S 1、S 2，断开S 3，小灯泡刚好正常发光，此时电压表的示数为3V，那么：（1）小灯泡L 的电阻为多大？（2）电源电压为多少？（3）R 2阻值为多大？（4）若闭合S 1、S 3，断开S 2，并移动滑动变阻器R 的滑片，滑动变阻器接入电路的电阻为多大时，电路的总功率最大，这个最大的功率等于多少？答案：（1）12Ω；（2）9V；（3）6Ω；（4）6.75W．3.如图所示，R 0是阻值为80Ω的定值电阻，R 为滑动变阻器，其上标有“100Ω3A”字样，电流表A 1的量程为0～0.6A，电流表A 2的量程为0～3A，灯泡上标有“8V 1.6W”字样．求：（1）灯泡的额定电流；（2）闭合开关S，断开开关S 1、S 2时，灯泡正常发光，求电源电压的大小；（3）开关S、S 1、S 2都闭合时，在不损坏电流表的前提下，求R 消耗电功率的最小值和最大值．答案：（1）0.2A ；（2）24V ；（3）5.76W ，64.8W ．4．如图所示，电源电压为6V，小灯泡标有“4V 1.6W”的字样，定值电阻R=20Ω，不考虑温度对灯丝电阻的影响，滑动变阻器上标有“0～20Ω，1A”字样。
求：（1）小灯泡的电阻为多大？（2）若只闭合S，S 1时，要使电路消耗的功率最小，此时滑动变阻器的滑片应向哪端移动？此时消耗最小功率是多少W？（3）若电流表的测量范围为0～0.6A，电压表的测量范围为0～3V，当只闭合S 与；（2）0.9W ；（3）5Ω--10Ω5.在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡的额定电压为8V ，灯泡的额定电压为6V ，图乙是灯泡L 2的U-I 图象。
