中考物理电学计算题题型归纳

  • 格式：doc
  • 大小：153.50 KB
  • 文档页数：6

题型一、欧姆定律计算

1、如下图，设电源电压保持不变，R0=10。当闭合开关S，滑动变阻器的滑片P在中点C时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．那么电源电压U与滑动变阻器的最大阻值R分别为多少？

2、如下列图所示电路中，RRR1232023，，当开关S接触点1时，电压表示数为5V，当开关S接触点2时，电压表示数为6V，求电源电压U和RR23、的阻值各多大。

题型二：电功、电功率计算

1．星期天，小明根据课本中有关“综合实践活动〞的要求与提示，对家用电器进展相关观察和研究. 他以一只电热水壶为观察、研究对象，有关记录如下表：

请你就小明在活动中获得的有关资料，求解或提出有关问题.

(1)假设不考虑温度对电热水壶中电热丝电阻的影响，求电热丝的电阻值.

(2)在电热水壶烧水过程中，根据电能表表盘的转动情况，求2min内电热水壶消耗的电能和电热水壶的功率.

(3)将问题〔2〕的求解结果，与小明在活动中记录的有关数据进展比拟，提出一个有待进一步研究的新问题.〔注：只提出问题，不要求作说明或解答〕

2．20XX年福建省节能宣传周的主题是：科学用电，共建节能型社会。提倡居民夏季期间空调温度设定在26℃~28℃。为响应倡导，小明将家中的一台额定电压为220V，制冷额定功率为1000W的空调，温度设定从原来24℃改为28℃·h。求：

〔1〕这台空调正常制冷时，工作电流是多少〔计算结果保存一位小数〕

〔1〕这台空调一个月〔按30天计算〕可节约电能多少kW·h

〔3〕假设某遥远山区的“希望小学〞，每间教室仅有两盏“220V 40W〞电灯，那么小明家中的这台空调一个月所节约的电能，可供这两盏电灯正常发光多少小时

观察对象 有关活动与相关记录

观察电热水壶铭牌 额定电压：220V 额定功率：1kW

观察电能表铭牌 有关参数：220V 10〔40〕A 50Hz 300r/kW•h

在电热水壶烧水时观察电能表 关闭家里其他用电器，只将电热水壶接入电路烧水. 观察电能表，表盘在2min内转过了9r.

3．×106kW，成为华中地区最大火力发电厂之一。

×1010kW·h，发电机组一年工作的总时间为多少小时？

×107J/㎏的标准煤0.4㎏,该发电机的效率为多大？

题型三：电热综合题

4．如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V，频率50Hz，加热功率350W。将它接在220V的电压下，

（1） 当它处于保温状态时，饮水机中的电流为0.1A，这时饮水机消耗的电功率是多大？

〔2〕当它处于加热状态时，如果消耗的电能全部用来加热水，它能使热水罐中0.5kg，20℃的水的温度升高到90℃要多少时间？

（3） 它的工作原理比拟简单：整个电路由一个电热元件R1、一个限流电阻R2和一个温控开关S组成〔如图13〕。当S接a时，电热元件R1被接入电路中，饮水机开场将水加热；当水温到达一定温度时，温控开关自动切换到b处，饮水机处于保温状态。请你按上述原理完成图13中的电路图。

5．冬天，伍珍同学使用电热毯时，发现电热毯有高温和低温档，她决定探究电热毯内部电路．图甲、乙分别为他和裘实设计的电热毯的模拟电路图(电炉丝相当于电热毯内部发热电阻)．

(1)图甲中定值电阻R1=10Ω(置于电热毯外部)，电炉丝R2＝20Ω，请计算低温档时发热电功率；

(2)图乙中两根电炉丝R2=20Ω、R3＝10Ω，请计算高温档时发热电功率；

(3)请对两个同学设计的模拟的电路进展评估(请指出你认为好的设计电路，并说明优点和缺点)。

6．液化气炉是人们目前较普遍地使用的炉具，而电磁炉那么是新一代的智能炉具。为了比拟它们的耗能费用，小胜进展了调查，得出如下两组数据：

请问：(1)假设小胜家一天所需热量相当于把50kg的水从40℃加热到100℃，那么他家一天需消耗多少热量[C水×103J/(kg·℃)]

(2)上述热量假设靠电磁炉提供，需耗电多少度假设靠液化气炉提供，需燃烧多少千克的液化气(1kw·×106J)

(3)通过计算，你认为使用哪种炉具耗能费用更低？

〔提示：液化气炉热效率是指炉子有效利用的热量与燃料完全燃烧放出的热量之比；电磁炉热效率是指电磁炉有效利用的热量与消耗的电能之比〕

题型三：电力综合题

15、医院里利用高温高压蒸汽消毒锅对器械进展消毒，不同的器械所要求的温度、压强不同．如图为自动测量锅内温度、气压的电路原理图(虚线框内为锅内局部电路)．电源电压恒为4.5V．

(1)假设对总质量为5kg、初温为15℃的钢制器械进展消毒，消毒温度须到达115℃时，器械共吸收多少热量[c钢×103J／(kg·℃)]

(2)压强传感器R1(阻值随所受的压强大小发生变化的可变电阻)置入锅内，其受压面积为2cm2，如果R1外表能承受的最大压力为70N，那么锅内允许的最高气压是多少

(3)A1为显示锅内气压大小的仪表(实质是电流表)，当锅内气压不高于1标准大气压时，A1显示气压值都为0，此时R1阻值为200Ω，求：气压表零刻度线应标在电流表Al刻度盘多少毫安处

(4)热敏传感器R2(阻值随温度发生变化的可变电阻)置于锅内，A2为显示温度的仪表(实质是电流表)；R2的电阻与温度的关系如下表所示：

温度t／℃ 8 05 110 115 ……

电阻R2／Ω 12 70 60 50 ……

当电流表A2示数为60mA时，锅内的温度为多少

16．R的电阻会随所受压力大小发生变化，油量表〔由电流表改装而成〕指针能指示出油箱里的油的多少.：压力传感器R的电阻与所受压力的关系如下表所示.

压力F/N 0 50 10 0 … 电阻R/Ω 5 200 170 150 …

假设压力传感器R的上外表面积为5cm2× 1071×

103㎏/m3,电源电压为6V.请答复：

(1)当油与箱总重为600N时，压力传感器R受到的压强是多大？

(2)假设油箱内油为10㎏时，汽油完全燃烧能放出的热量是多少？

(3)如果空油箱的质量为5.8㎏,油量表指针指向2×10-2m3时，电路中电流是多少？

答案解析：

1、答案：〔1〕R=——=————Ω…………………2分

〔2〕W=———×1kW·h=0.03 kW·h〔或×105J〕………………2分 9

300

W

t ×105 J

2×60s P=——=——————=900W………………2分

〔3〕为什么计算的电功率小于〔或“不等于〞〕电热水壶的额定功率？或计算的功率变小(或“计算的功率不等于热水壶额定功率〞)的原因是什么？或计算的电功率变小(或“不等于热水壶的额定功率〞)是由于热水壶不正常工作吗 ……………2分

2、

3、答案：解：〔1〕发电机的工作原理是电磁感应现象

×1010×106kW

根据P＝tW

得到htkWkWhPW3104.2102.1105610

×107J/㎏××107J

W 有×106J

发电机的效率%30%%66102.1106.3QJJW＝有

4、答案：〔1〕pUI=220WA221.0 〔3分〕

〔2〕设需要的时间为t，因Q=ptWWQtcm,, 〔1分〕

tcmpt 〔1分〕

min7420350705.0)/(102.43sWCkgCkgJPtcmt 〔2分〕

〔3〕

5、答案：〔1〕从甲图可知，开关S1闭合，S2断开，电阻R1和R2串联，此时电路中的总电阻最大，电路中的发热电功率最小，为低温档，低温档时发热电功率为：P=1.2W．

〔2〕从乙图可知，开关S1、S2闭合，电阻R2和R3并联，此时电路中的总电阻最小，电路中的发热电功率最大，为高温档，高温档时发热电功率为：P=5.4W．

〔3〕乙图设计的电路好，在乙图中只将开关S1闭合，那么电阻R2连入电路，只将开关S2闭合，那么电阻R3连入电路，将开关S1、S2闭合，电阻R2和R3并联，那么乙图可设置三个档．

答：乙图设计的电路好，乙图可设置三个档．

6、答案：〔1〕Q=mc△t=50kg××103J/〔kg•℃〕×〔100℃-40℃×107J；

〔2〕W电=Qη×107J70%=5kW•h， ××107J，

××107J/kg=0.72kg，

〔3〕使用电磁炉的费用：5kW•hוh=2.5元；使用液化气灶的费用：75元/15kg×0.72kg=3.6元，∵2.5元＜3.6元，∴使用电磁炉更经济，另外使用电磁炉，无污染，

7、答案：〔1〕吸热Q＝cm〔t2-t1〕＝0．46×103J/〔kg·℃〕×5kg×〔115℃-15℃〕＝2．3×10^5J

〔2〕允许最高气压P=F/S=70N/2cm^2=3.5×10^5Pa

∴压强传感器零起点应标在电流表A1刻度盘的22．5mA处

〔4〕电流表A2示数I＝60mA时，热敏电阻阻值

由表中的数据可以看出，温度随电阻的变化是线性的，温度升高5℃，电阻减小10Ω，

电阻由80Ω变到75Ω，电阻减小5Ω，那么温度升高2．5℃

∴锅内温度为t3＝100℃+2．5℃＝102．5℃

合集下载

中考物理电学计算题复习

中考物理电学计算题复习

1

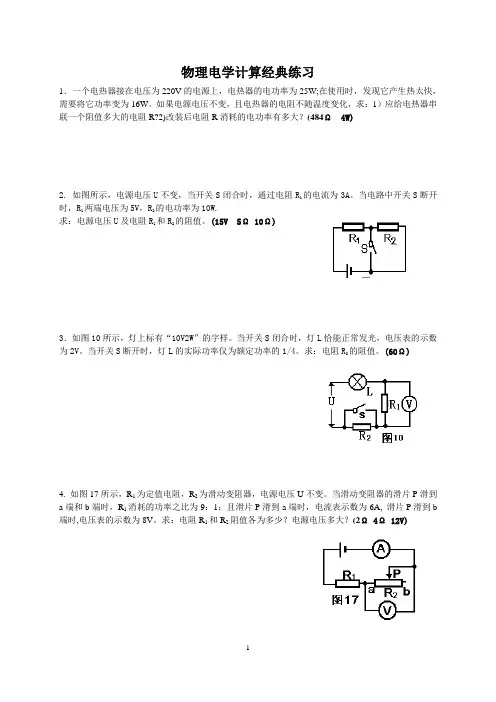

物理电学计算经典练习

1．一个电热器接在电压为220V的电源上，电热器的电功率为25W;在使用时，发现它产生热太快，需要将它功率变为16W。如果电源电压不变，且电热器的电阻不随温度变化，求：1）应给电热器串联一个阻值多大的电阻R?2)改装后电阻R消耗的电功率有多大？(484Ω 4W)

2. 如图所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.

求：电源电压U及电阻R1和R2的阻值。(15V 5Ω 10Ω)

3．如图10所示，灯上标有“10V2W”的字样。当开关S闭合时，灯L恰能正常发光，电压表的示数为2V。当开关S断开时，灯L的实际功率仅为额定功率的1/4。求：电阻R2的阻值。(60Ω)

4. 如图17所示，R1为定值电阻，R2为滑动变阻器，电源电压U不变。当滑动变阻器的滑片P滑到a端和b端时，R1消耗的功率之比为9：1；且滑片P滑到a端时，电流表示数为6A, 滑片P滑到b端时,电压表的示数为8V。求：电阻R1和R2阻值各为多少？电源电压多大？(2Ω 4Ω 12V)

2

5. 如图18所示，电源电压不变，调节滑动变阻器，使电压表读数为10V，滑动变阻器消耗的电功率为10W; 调节滑动变阻器到另一位置时，电压表读数为5V，滑动变阻器消耗的电功率为7.5W;求：电源电压和定值电阻R0的大小。(20V 10Ω)

6 如图19所示，电源电压不变，滑动变阻器的滑片P放在c处，已知ac的电阻值为滑动变阻器的总电阻的1/3，此时电压表的示数为6V，电流表示数为1A；当把滑片P放在滑动变阻器的最大阻值的b端时，电压表的示数为9V。求;在这两种情况下，灯泡L的功率各为多大？（灯L的电阻不变）

7. 如图20所示，灯L的电阻和电源电压U不变，滑片P从滑动变阻器的中点移到b端时，电压表前后示数之比是1.6：1。求：

1）p在滑动变阻器的中点和p在b端时电灯L消耗的电功率之比；

2018中考物理电学计算

2018中考物理电学计算

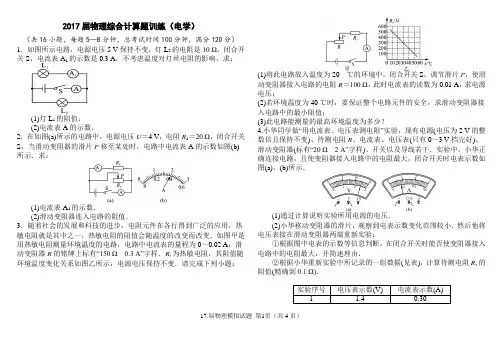

17届物理模拟试题 第1页（共4页） 2017届物理综合计算题训练（电学）

（共16小题，每题5—8分钟，总考试时间100分钟，满分120分）

1．如图所示电路，电源电压5 V保持不变，灯L2的电阻是10 Ω，闭合开关S，电流表A1的示数是0.3 A，不考虑温度对灯丝电阻的影响，求：

(1)灯L1的阻值；

(2)电流表A的示数．

2．在如图(a)所示的电路中，电源电压U＝4 V，电阻R1＝20 Ω，闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如图(b)所示．求：

(1)电流表A1的示数．

(2)滑动变阻器连入电路的阻值．

3．随着社会的发展和科技的进步，电阻元件在各行得到广泛的应用，热敏电阻就是其中之一，热敏电阻的阻值会随温度的改变而改变．如图甲是用热敏电阻测量环境温度的电路，电路中电流表的量程为0～0.02 A，滑动变阻器R的铭牌上标有“150 Ω 0.3 A”字样．Rt为热敏电阻，其阻值随环境温度变化关系如图乙所示，电源电压保持不变．请完成下列小题： (1)将此电路放入温度为20 ℃的环境中，闭合开关S，调节滑片P，使滑动变阻器接入电路的电阻R＝100 Ω，此时电流表的读数为0.01 A，求电源电压；

(2)若环境温度为40 ℃时，要保证整个电路元件的安全，求滑动变阻器接入电路中的最小阻值；

(3)此电路能测量的最高环境温度为多少？

4.小华同学做“用电流表、电压表测电阻”实验，现有电源(电压为2 V的整数倍且保持不变)、待测电阻R、电流表、电压表(只有0～3 V档完好)、滑动变阻器(标有“20 Ω 2 A”字样)、开关以及导线若干．实验中，小华正确连接电路，且使变阻器接入电路中的电阻最大，闭合开关时电表示数如图(a)、(b)所示．

(1)通过计算说明实验所用电源的电压．

(2)小华移动变阻器的滑片，观察到电表示数变化范围较小．然后他将电压表接在滑动变阻器两端重新实验：

中考物理关于电学考点归纳

中考物理关于电学考点归纳

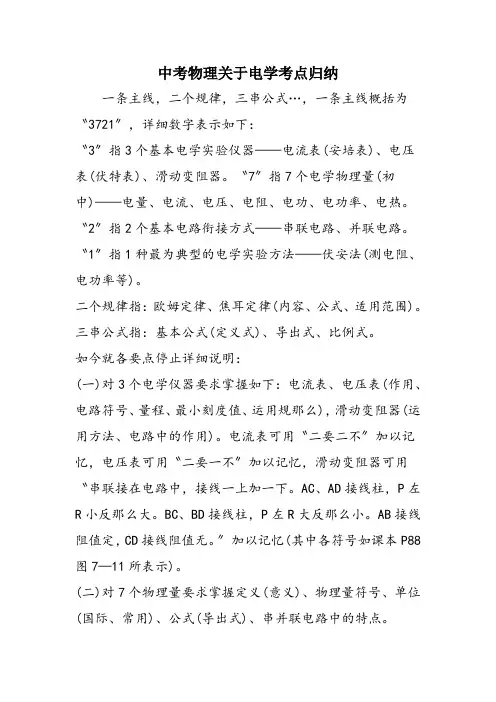

中考物理关于电学考点归纳

一条主线，二个规律，三串公式…，一条主线概括为〝3721〞，详细数字表示如下：

〝3〞指3个基本电学实验仪器——电流表(安培表)、电压表(伏特表)、滑动变阻器。〝7〞指7个电学物理量(初中)——电量、电流、电压、电阻、电功、电功率、电热。〝2〞指2个基本电路衔接方式——串联电路、并联电路。〝1〞指1种最为典型的电学实验方法——伏安法(测电阻、电功率等)。

二个规律指：欧姆定律、焦耳定律(内容、公式、适用范围)。

三串公式指：基本公式(定义式)、导出式、比例式。

如今就各要点停止详细说明：

(一)对3个电学仪器要求掌握如下：电流表、电压表(作用、电路符号、量程、最小刻度值、运用规那么)，滑动变阻器(运用方法、电路中的作用)。电流表可用〝二要二不〞加以记忆，电压表可用〝二要一不〞加以记忆，滑动变阻器可用〝串联接在电路中，接线一上加一下。AC、AD接线柱，P左R小反那么大。BC、BD接线柱，P左R大反那么小。AB接线阻值定，CD接线阻值无。〞加以记忆(其中各符号如课本P88图7—11所表示)。

(二)对7个物理量要求掌握定义(意义)、物理量符号、单位(国际、常用)、公式(导出式)、串并联电路中的特点。 »»»电量：

(1)定义：物体含有电荷的多少叫电量，用符号〝Q〞表示。

(2)单位：库仑(库)，用符号〝C〞表示。

(3)检验：验电器(结构、原理、运用)。

(1)定义：1秒钟内经过导体横截面的电量叫电流强度(电流)。用符号〝I〞表示。

(2)公式：I=Q/t(定义式)式中I表示电流强度(电流)，Q表示经过导体横截面的电量，t表示通电时间。

(3)单位：国际单位——安培(安)(A)常用单位还有——毫安(mA)、微安(μA)。

(4)测量：电流表。

(5)电路特点：串联电路中，电流处处相等，即：I1=I2=I3=…=In并联电路中，干路中的电流等于各支路中的电流之和，即I总=I1+I2+…+In

2018中考物理电学计算题专题复习

2018中考物理电学计算题专题复习

WORD完美格式编辑

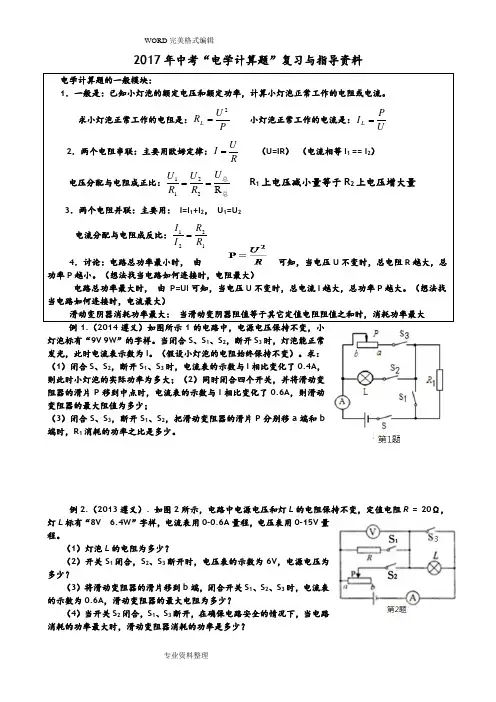

专业资料整理 2017年中考“电学计算题”复习与指导资料
