前言您能选购双狐软件公司图形操作平台《双狐图易套件》我们感到非常荣幸。
本手册详细介绍了《双狐图易套件》及其使用方法。
在第一部分的《双狐图易套件》快速入门中，专门为初学者准备了《双狐图易套件》的入门常识，以便您能在短时间内学会《双狐图易套件》的初步使用。
接着是各个程序模块功能的详细介绍，使您在掌握初步的使用方法后，能迅速而全面的掌握《双狐图易套件》全面功能，解决您在实际工作中制图难的问题。
完整的《双狐图易套件》产品包装应该包括下列物品：1.《双狐图易套件》光盘一张；2.《双狐图易套件》用户手册一本；3.用户回执卡一张。
如果您购买的《双狐图易套件》缺少上述任何一种物品，请及时与供货商联络。
请您将用户回执卡按要求填写完整，并将其按照指定的地址寄回双狐公司，它将被保存于双狐的用户档案库中，方便您以后的技术支持和升级服务。
特别提示：1.本手册所提到的程序运行硬件环境为PC个人电脑；2.《双狐图易套件》的很多命令有多种操作方式，如菜单、快捷键、右键菜单、工具条等，正文叙述中主要介绍工具条；3.正文叙述中如提到从多级的下拉菜单中选取命令，各级菜单使用“|”作为分隔符；4.分布完成的步骤用数字编号表示执行顺序。
衷心感谢您对双狐公司的支持，希望您对《双狐图易套件》提出宝贵的意见，请寄至CSS@Double ，所有这些将会对我们《双狐图易套件》以后版本的改进有很大的帮助。
双狐公司不仅仅给您提供品质超前的软件产品，同时也向您提供了最新的科学技术及科学观念，同时也把诚挚的服务伴随在您的身边！双狐公司河北保定地址：金霞别墅F203-2-602房间通讯地址：河北保定金霞别墅F203-2-602房间邮编：技术热线：(0312) 3153450传真：(0312) 3153450目录前言15安装5555点类表现形式的制作6曲线类表现形式的制作8通用数据库到双狐图形1919双狐软件实用功能错误！未定义书签。
双狐软件特点：环保型软件错误！未定义书签。
软件简介双狐地质成图系统（DF-GVision）采用中文和英文两套界面设计，界面友好，操作简单。
DFDraw为强大的图形编辑修饰工具，与变速构造成图及数据库系统相结合，能一次编辑完成T0图、构造图、井位部署图、勘探部署图、地质剖面图、单井柱状图、油藏剖面图、地层对比图、小层连通图、栅状图、各类等值图、沉积相带图、综合评价图等各种图件，且所成图件可再次提出数据进行其它数学运算，具有一次成图多次利用的特点。
保障了数据的一致性、循环性，很大程度上满足了与其它软件系统的兼容问题。
双狐地质成图软件可直接读写CGM图件；直接浏览SegY剖面；嵌入Excel表格文件；导出DXF文件；可方便的进行大图剪裁小图；整合了符号库与修饰库的管理功能；完善了半自动与全自动图像矢量化功能；并提供了配套的井资料数据库成图、带断层（包括逆断层）等值线勾绘等23个常用工具模块，使您的工作会变得更加轻松高效。
双狐数据格式为开放的文本数据格式，简单易读，为软件的二次开发提供方便的环境。
只要写成双狐数据格式，图形就自然形成。
国际化的图形操作风格●编辑、复制、粘贴、拷贝等操作均采用标准的国际惯例，简单易学；●新增元素属性卡，吸收国内外大型软件的编辑操作功能，使得数据管理更加方便快捷，用户使用方式触类旁通；●加强了用户操作步骤的记忆功能，多步骤的撤销、重做，方便用户对图件的反复操控，加强对用户操作的保护，使得软件更健壮、更稳定；●增加了大量的键盘快捷键，键盘和鼠标配合操作，大幅提高图件编绘效率；●坐标表达式运算功能；●用户工具自定义功能，方便用户自定义一些功能模块加载到菜单中；●井位名称、等值线名称可以用鼠标直接拖拽移动位置，曲线形态也可由鼠标拖动、旋转、错切；曲线编辑方式多样化，不仅保留原有的单节点编辑、线性节点编辑、余弦节点编辑三种方式，还增加了三次样条控制点编辑模式，等值线编辑更快更符合地质人员的需求。
等值线名称沿线随意拖拽 专业的等值线编辑功能移动、放缩、旋转、错切元素 属性卡显示元素参数快捷的成图方式双狐图形的组成很简单，基本上由点和线完成整个图件的描述，用户只需提供基本坐标数据，利用双狐的图层管理及修饰，很快就形成美观的工业图件。
软件简介双狐地质成图系统（DF-GVision）采用中文和英文两套界面设计，界面友好，操作简单。
DFDraw为强大的图形编辑修饰工具，与变速构造成图及数据库系统相结合，能一次编辑完成T0图、构造图、井位部署图、勘探部署图、地质剖面图、单井柱状图、油藏剖面图、地层对比图、小层连通图、栅状图、各类等值图、沉积相带图、综合评价图等各种图件，且所成图件可再次提出数据进行其它数学运算，具有一次成图多次利用的特点。
保障了数据的一致性、循环性，很大程度上满足了与其它软件系统的兼容问题。
双狐地质成图软件可直接读写CGM图件；直接浏览SegY剖面；嵌入Excel表格文件；导出DXF文件；可方便的进行大图剪裁小图；整合了符号库与修饰库的管理功能；完善了半自动与全自动图像矢量化功能；并提供了配套的井资料数据库成图、带断层（包括逆断层）等值线勾绘等23个常用工具模块，使您的工作会变得更加轻松高效。
双狐数据格式为开放的文本数据格式，简单易读，为软件的二次开发提供方便的环境。
只要写成双狐数据格式，图形就自然形成。
国际化的图形操作风格●编辑、复制、粘贴、拷贝等操作均采用标准的国际惯例，简单易学；●新增元素属性卡，吸收国内外大型软件的编辑操作功能，使得数据管理更加方便快捷，用户使用方式触类旁通；●加强了用户操作步骤的记忆功能，多步骤的撤销、重做，方便用户对图件的反复操控，加强对用户操作的保护，使得软件更健壮、更稳定；●增加了大量的键盘快捷键，键盘和鼠标配合操作，大幅提高图件编绘效率；●坐标表达式运算功能；●用户工具自定义功能，方便用户自定义一些功能模块加载到菜单中；●井位名称、等值线名称可以用鼠标直接拖拽移动位置，曲线形态也可由鼠标拖动、旋转、错切；●曲线编辑方式多样化，不仅保留原有的单节点编辑、线性节点编辑、余弦节点编辑三种方式，还增加了三次样条控制点编辑模式，等值线编辑更快更符合地质人员的需求。
等值线名称沿线随意拖拽专业的等值线编辑功能移动、放缩、旋转、错切元素属性卡显示元素参数快捷的成图方式双狐图形的组成很简单，基本上由点和线完成整个图件的描述，用户只需提供基本坐标数据，利用双狐的图层管理及修饰，很快就形成美观的工业图件。

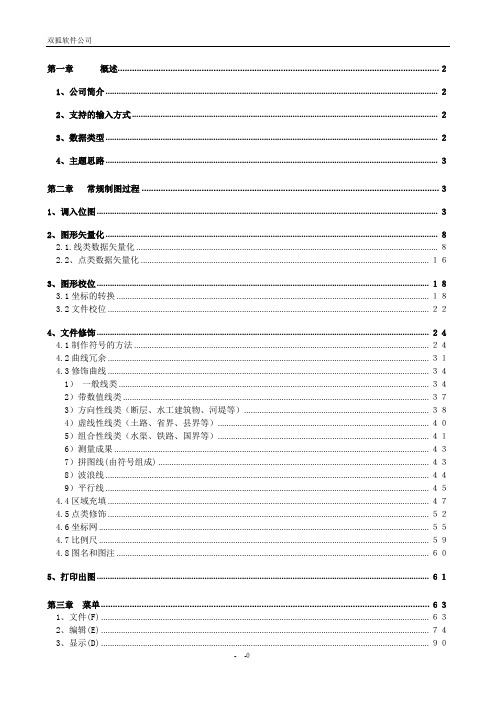

第一章概述...................................................................................................................................... ２1、公司简介 ....................................................................................................................................................... ２2、支持的输入方式 ........................................................................................................................................... ２3、数据类型 ....................................................................................................................................................... ２4、主题思路 ....................................................................................................................................................... ３第二章常规制图过程 ............................................................................................................................ ３1、调入位图 ........................................................................................................................................................... ３2、图形矢量化 ....................................................................................................................................................... ８2.1.线类数据矢量化 ......................................................................................................................................... ８2.2、点类数据矢量化 ................................................................................................................................... １６3、图形校位 ....................................................................................................................................................... １８3.1坐标的转换 .............................................................................................................................................. １８3.2文件校位 .................................................................................................................................................. ２２4、文件修饰 ....................................................................................................................................................... ２４4.1制作符号的方法 ...................................................................................................................................... ２４4.2曲线冗余 .................................................................................................................................................. ３１4.3修饰曲线 .................................................................................................................................................. ３４1）一般线类 ............................................................................................................................................. ３４2）带数值线类 ........................................................................................................................................... ３７3）方向性线类（断层、水工建筑物、河堤等）.................................................................................... ３８4）虚线性线类（土路、省界、县界等）................................................................................................ ４０5）组合性线类（水渠、铁路、国界等）................................................................................................ ４１6）测量成果 ............................................................................................................................................... ４３7）拼图线(由符号组成) ........................................................................................................................... ４３8）波浪线 ................................................................................................................................................... ４４9）平行线 ................................................................................................................................................... ４５4.4区域充填 .................................................................................................................................................. ４７4.5点类修饰 .................................................................................................................................................. ５２4.6坐标网 ...................................................................................................................................................... ５５4.7比例尺 ...................................................................................................................................................... ５９4.8图名和图注 .............................................................................................................................................. ６０5、打印出图 ....................................................................................................................................................... ６１第三章菜单......................................................................................................................................... ６３1、文件(F) ..................................................................................................................................................... ６３2、编辑(E) ..................................................................................................................................................... ７４3、显示(D) ..................................................................................................................................................... ９０4、插入(I) ................................................................................................................................................. １０２5、选择（S） ............................................................................................................................................. １１１6、处理（M） ............................................................................................................................................. １１８7、窗口(W) ................................................................................................................................................. １２２8、帮助(H) ................................................................................................................................................. １２２第四章问题总结.............................................................................................................................. １２３1、矢量和校位 ........................................................................................................................................... １２３2、地图数字化 ........................................................................................................................................... １２７1）基础准备工作 ................................................................................................................................... １２７2）地图制图要素分层 ........................................................................................................................... １２７3）建立地图制图要素符号数据库 ....................................................................................................... １２８4）建立地图要素及其注记描述数据库 ............................................................................................... １２８5）地图数字化 ....................................................................................................................................... １２８6）地图制要素分层 ............................................................................................................................... １２９7）构造地图制图要素符号 ................................................................................................................... １３０8）地图数字化必备的地图制图知识 ................................................................................................... １３２9）地图要素的清绘 ............................................................................................................................... １３８10）境界的清绘 ..................................................................................................................................... １４１11）植被的清绘 ..................................................................................................................................... １４２12）表示方法 ......................................................................................................................................... １４２13）清绘方式 ......................................................................................................................................... １４２14）地貌要素的清绘 ............................................................................................................................. １４２15）几种特殊地形的清绘 ..................................................................................................................... １４４16）图外整饰 ......................................................................................................................................... １４５17）、注记 ............................................................................................................................................... １４７18）地图数字化作业的基本流程 ......................................................................................................... １４８19）地图数字化数据的检查 ................................................................................................................. １４９20）地图数字化资料的质量评定 ......................................................................................................... １５０21）矢量化数据整理要求（数据文件命名规定）.............................................................................. １５０第五章 DFDRAWOCX控件的注册及使用............................................................................................ １５２第一章概述1、公司简介双狐软件有限公司是一家拥有数据库集成、图形、地理信息、数据处理、地震辅助解释等技术的软件开发及销售公司。
开采现状图的绘制方法及过程一、数据整理，建立成图数据库（我们这里用Microsoft Visual FoxPro 数据库软件来建立数据库）1、输入的数据转成数据表的格式及包含的字段：数据表的格式：为Microsoft Visual FoxPro的数据表（即扩展名*.dbf的数据表格式）一般需要的数据表包括油井数据表、水井数据表、油井井位表、水井井位表。
常用数据表包括的字段分别为：油井数据表：包括日期、井号、横坐标、纵坐标、日产液、日产油、日产水含水、日产气、动液面数据；水井数据表：包括日期、井号、注水压力、日注水量数据；油井、水井井位表：包括井号、横坐标、纵坐标、区块数据；2、数据的导出过程（1）打开输入完毕的数据表（如图1），如Excel表水井数据，左键单击图1（2）此时出现图2的另存为对话框，在保存类型栏中选择DBF 4(dBASE Ⅳ) （*.dbf ）,在文件名一栏中输入要另存的数据表的名字，在保存位置一栏中选择要保存的位置。
完毕后左键点击保存。
（3）此时出现一些提示信息（如图3），点击“是”即可。
（4）这时返回到保存前的数据表界面（如图4），单击右上角的关闭按钮出现提示是否保存其修改的内容的信息，（此时我们已经将数据表另存为了数据库格式的数据表，所以单击否即可）。
图2图4图3以同样的方法将其它需用的数据表依次导出为数据库格式的数据表备用。
（如图5）3、建立数据库：（1）单击打开 开始 / 程序 /库。
（如图6）图5图6（2）进入到图7的应用界面，此时单击文件 /8所示的对话框，(3)因为我们要建立数据库，所以文件类型选择数据库（D ）（其它选项不选即可），然后单击“新建文件”按钮，来建立数据库。
（如图9）图7 图8图9(4)此时出现图10的保存对话框，要求确定建立的数据库的位置及其数据库名，保存类型按默认的即可。
如图11我们输入数据库名为英台开采现状图成图数据库，点击保存按钮.(5)此时出现如图12的界面，此时就可一一将我们另存好的数据表导入到此数据库中了。
dfDraw 是双狐软件公司在石油行业所开发的软件中的基础，也就是人们常说的底层平台，不管你是用坐标工具还是地震解释系统都要用到。
所以说学好dfDraw 也是学好双狐软件的基础。
一． 首先我们要先了解一下dfDraw 的制图原理。
dfDraw 可以将图形转换成数据也可以将数据转换成图形。
在没有数据的情况下可以用扫描的图形位图（.bmp 或.jpg ）运用dfDraw 进行矢量化，在你每用画笔工具点个点程序就将自动记录下这个点的坐标（x,y ），在将图全部矢量化完之后在用校位的方法将图形的坐标校正到实际大地坐标。
而用数据成图只要将现有的数据用dfDraw 直接导入数据就可以成图，数据成图是最快最准确的方法。
二． 运用dfDraw 怎样矢量化图。
（1） 将即将矢量化的图形扫描成bmp 或jpg 格式的位图。
（2） 用dfDraw 打开运用里面的制图工具开始矢量化。
（工具的用途在使用手册当中有详细介绍这里就不用在陈述。
）这里说的矢量化就是用画笔工具沿着位图中的曲线点点，这里要注意在点点的时候要适当，不要过于多点或少点，如果点太多会造成太多的垃圾数据，而太少的又会影响出图的美观。
（3） 将图形矢量化完之后要对其进行校位，把图形校正到实际大地坐标。
（注：校位后一定要将图件另存）三． 数据成图。

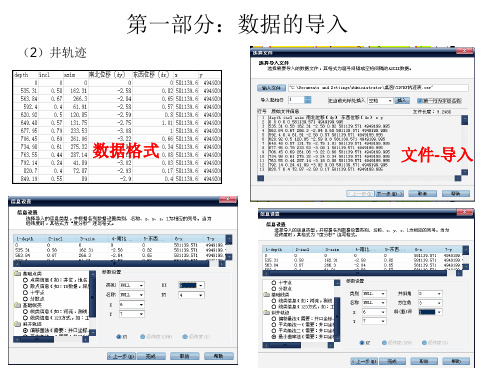

（1） 所需要的数据格式。
图1-1横坐标x纵坐标y 等值线的名称或深度z 值（2）导入数据形成图形文件。
点击导入图1-2点击下一步图1-3图1-5由数据导入形成的图形还有几种格式的数据也可以用dfDraw 导入成图。
不过在导入前要用WSToDFD 这个模块将数据转换一下。
图2-1图2-2纵坐标y横坐标x线的名字图2-3查看是否有一种格式与你所用的数据格式相同，如果没有的话那说明不能转换格式，也就不能导入数据成图。
如果有相同的格式，然后从“工作站格式”选中所对应的格式点击确定，模块开始转换。
在转换时看是否有将数据加上“20，或21”需要的话在“添加坐标系代号”处添加相对应的代号。
软件简介双狐地质成图系统（DF-GVision）采用中文和英文两套界面设计，界面友好，操作简单。
DFDraw为强大的图形编辑修饰工具，与变速构造成图及数据库系统相结合，能一次编辑完成T0图、构造图、井位部署图、勘探部署图、地质剖面图、单井柱状图、油藏剖面图、地层对比图、小层连通图、栅状图、各类等值图、沉积相带图、综合评价图等各种图件，且所成图件可再次提出数据进行其它数学运算，具有一次成图多次利用的特点。
保障了数据的一致性、循环性，很大程度上满足了与其它软件系统的兼容问题。
双狐地质成图软件可直接读写CGM图件；直接浏览SegY剖面；嵌入Excel表格文件；导出DXF文件；可方便的进行大图剪裁小图；整合了符号库与修饰库的管理功能；完善了半自动与全自动图像矢量化功能；并提供了配套的井资料数据库成图、带断层（包括逆断层）等值线勾绘等23个常用工具模块，使您的工作会变得更加轻松高效。
双狐数据格式为开放的文本数据格式，简单易读，为软件的二次开发提供方便的环境。
只要写成双狐数据格式，图形就自然形成。
国际化的图形操作风格●编辑、复制、粘贴、拷贝等操作均采用标准的国际惯例，简单易学；●新增元素属性卡，吸收国内外大型软件的编辑操作功能，使得数据管理更加方便快捷，用户使用方式触类旁通；●加强了用户操作步骤的记忆功能，多步骤的撤销、重做，方便用户对图件的反复操控，加强对用户操作的保护，使得软件更健壮、更稳定；●增加了大量的键盘快捷键，键盘和鼠标配合操作，大幅提高图件编绘效率；●坐标表达式运算功能；●用户工具自定义功能，方便用户自定义一些功能模块加载到菜单中；●井位名称、等值线名称可以用鼠标直接拖拽移动位置，曲线形态也可由鼠标拖动、旋转、错切；曲线编辑方式多样化，不仅保留原有的单节点编辑、线性节点编辑、余弦节点编辑三种方式，还增加了三次样条控制点编辑模式，等值线编辑更快更符合地质人员的需求。
等值线名称沿线随意拖拽 专业的等值线编辑功能移动、放缩、旋转、错切元素 属性卡显示元素参数快捷的成图方式双狐图形的组成很简单，基本上由点和线完成整个图件的描述，用户只需提供基本坐标数据，利用双狐的图层管理及修饰，很快就形成美观的工业图件。
概述公司简介保定双狐软件有限公司成立于1999年11月，公司总部坐落于河北省保定市国家高新技术产业开发区，是一家具有自主知识产权的股份制民营企业。
双狐软件的特色和技术优势1)双狐软件起源于塔里木：塔里木盆地及其周边探区，构造运动剧烈，地表及地下地质情况都非常复杂，地震地质资料处理解释数据量大、难度大，速度分析复杂，成图难度大，因此国际上最先进的设备、技术、数学理论都应用于此。
双狐软件的主要开发者是在多年的塔里木资料研究中脱颖而出的若干青年科学家，他们熟练掌握了国际最先进的勘探技术、计算机技术，并不断自发地开拓进取，攻破若干国际难题，创造了良好的国际影响，同时他们的技术也得到国际专家的认可。
2)双狐软件成长于激烈的国际竞争环境：近年来国外的ESSO、AGIP、BP、及日本等世界各大石油公司聚集塔里木，国内的大庆、胜利、华北、辽河、南阳等油田都有区块，形成了激烈的国际竞争环境。
传统工作方式已不能满足生产需要，双狐软件打破了传统的工作方式，在这种激烈的竞争环境中迅速成长。
3)双狐软件对图形的认识有了质的飞跃：软件的应用会带来很多工作方式的改变,同时也带来观念更新, 看数据的方式多种多样，而图形是数据的最好表现形式，图形来源于数据，图形制作的目的是在获得图形的同时获得坐标数据，摆脱为制图而制图的思想；同时数据可以通过计算自动形成图形，因此“图形仅仅是数据的一种表现形式”。
4)软件引入“绿色”概念——数据资源共享：“绿色软件”只产生“纯净数据”，即基本的原始数据，如公路坐标、铁路坐标或者地震测线的测量坐标，它们是软件应用的最基本数据。
是可以参加运算的数据。
软件在达到本身目的的同时，也着重考虑为了完成该项目所涉及到的坐标数据的一致性、数据的循环利用、以及与其它软件系统的融合等一系列问题。
充分考虑了数据资源共享。
5)强大的图形平台支持：Dfdraw为强大的图形编辑修饰工具，操作简单，与变速成图、数据库系统等的完美结合，能一次编辑完成等T0图、构造图等各种图件，不需要用其它绘图软件重新进行清绘，且所成图件可提出各种数据（包括局部数据）进行其它数学运算（便于拼图），具有一次成图、多种数据再次使用的特点。
