Flow3D培训教程FLOW-3D V9.3.2 水利教程上海飞熠软件技术有限公司目录1. 为何选择Flow-3D软件, ............................................................ 2 2. Flow-3D软件界面 (2)3. Flow-3D分析流程 (2)3.1 运行FLOW-3D (2)3.2 几何体的设置 (2)3.3 General设置 (2)3.4 Physics设置 (2)3.5 Fluids设置 (3)3.6 Meshing _Geometry设置 (3)3.7 Boundary设置 (3)3.8 Initial设置 (4)3.9 Output设置 (4)3.10 Numerics设置 (4)3.11 计算 ..................................................................... ... 4 案例1 渠道流动状况 ....................................................................4 案例2 波浪运动 ..................................................................... ... 6 案例3 卷气量分析 ......................................................................7 案例4 球从半空中掉下 (7)案例5 强制球在水面移动 ................................................................ 8 案例6 开闸泄流 ..................................................................... ... 9 案例7 搅拌不同密度流体 (11)3.1 为何选择Flow-3D软件,网格可以自由分割，不需要与几何文档建立关联, FAVOR可以描述非常复杂的流场运动模式,TruVOF与自由液面模型描述,多网格区块建立技术能够大幅度地提高计算效率,运动物体GMO碰撞模型设置简单方便。

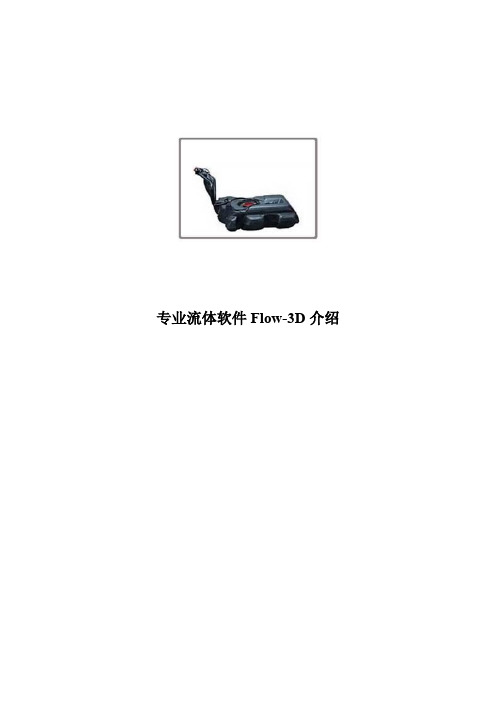

专业流体软件Flow-3D介绍一、Flow-3D软件介绍Flow-3D软件是由美国Flow Science公司研发的三维计算流体动力学和传热分析软件，自1985年正式推出商业版之后，就以其功能强大、简单易用、工程应用性强的特点，逐渐在CFD（计算流体动力学）和传热学领域得到越来越广泛的应用。
目前Flow-3D软件已被广泛应用于水力学、金属铸造业、镀膜、航空航天工业、船舶行业、消费产品、微喷墨头、微机电系统等领域，它对实际工程问题的精确模拟与计算结果的准确性都受到用户的高度赞许。
该软件所具有的功能特点如下：（1）Flow-3D是一套全功能的软件，具有完全整合的图像式使用界面，其功能包括导入几何模型、生成网格、定义边界条件、计算求解和计算结果后处理，也就是说一个软件就能使用者快速地完成从仿真专案设定到结果输出的过程，而不需要其他前后处理软件。
（2）Flow-3D生成网格的技术利用其自带的划分网格的工具，采用可自行定义固定格点的矩形网格区块生成网格，不仅易于生成网格，而且建立的网格与几何图档不存在关连性，因此网格不受几何结构变化的限制。
如图所示。
图1 Flow-3D生成网格技术（3）Flow-3D提供的多网格区块建立技术，使得在对复杂模型生成网格时，在不影响其他计算区域网格数量的前提下，对计算区域的局部网格加密。
多网格区块可采用连接式（Linked）或巢式（Nested）网格区块进行网格建立。
图2 多网格区块建立技术（4）Flow-3D独有的FA VOR TM技术（Fractional Area / V olume Obstacle Representation)，使其所采用的矩形网格也能描述复杂的几何外型，从而可以高效率并且精确地定义几何外型。
图3 FAVOR技术与传统FDM技术的对比（5）Flow-3D采用的独特的计算方法TruVOF®，是经过对VOF技术的进一步改进，能够准确地追踪自由液面的变化情况，使其能够精确地模拟具有自由界面的流动问题，可精确计算动态自由液面的交界聚合与飞溅流动，尤其适合高速高频流动状态的计算模拟。
FLOW----3D操作步骤概要
FLOW----3D操作步骤概要
FLOW3D大概操作步骤：
一、引入STL文件
用三维软件UG、PROE等，设计成流道，与产品连在一起，最终另存为STL格式文件。
如果用mastercam做的3D流道，需要对流道进行破面修补，然后再把产品组装起来，最后导出STL文件。
二、建立网格
在FLOW3D里面，默认单位是CM，所以STL导入后，需要将产品的比例改为0.1，从而以CM为单位。
之后就可以建立网格，但网块不能过多，一般六块以下，太多会出错。
三、设置边界条件：
划分网格后，就设置边界条件。
在铸造方面，边界条件一般为W、S、V、P、I五个为主（S为对称、W为围墙、V为速度、P为压力、I 为连接），其余不用。
速度与压力只需要指定一个为边界填充条件即可。
四、设置物理模块
物理模块，根据要做模拟的种类及成型条件来设置。
五、设置通用的参数
通用参数，一般默认而不需要设置。
只需要设置填充条件就行，填充条件一般设置为填充分数
六、导入材料的物理特性
每种成型都有一个材料合金的特性，选择流体数据库，选择一个合金型号，双击就可以导入。
七、预计算
之后就可以预计算，如果没提示错误就可以计算。
flow-3d控制方程解释说明1. 引言1.1 概述本文旨在介绍Flow-3D控制方程的相关知识，包括其基本概念、流体力学基础以及其在流体模拟中的应用。
Flow-3D是一种数值流体力学软件，经过多年的发展和改进，已广泛应用于各个工程领域。
1.2 文章结构文章主要由五个部分组成。
引言部分对文章进行了总体概述，并说明了各部分内容的安排。
接下来是流体力学基础知识部分，介绍了控制方程的概念和Navier-Stokes方程的基本原理，以及流体流动特性相关的背景知识。
然后是Flow-3D简介部分，详细介绍了该软件的概况、功能和应用领域，以及在计算模型和网格划分方法上的特点。
在主要内容中，我们将重点讨论Flow-3D控制方程模型与求解方法，包括其基本模型、数值求解方法和模拟结果验证与误差分析。
最后，在结论与展望部分对全文进行总结，并对未来研究方向进行展望。
1.3 目的本文旨在通过对Flow-3D控制方程的解释和说明，使读者对该软件有更深入的了解。
通过介绍流体力学基础知识和Flow-3D的详细信息，读者将能够更好地理解和应用该软件进行流体模拟，并为相关工程和科研项目提供支持。
此外，本文还旨在促进对Flow-3D控制方程模型与求解方法的研究和探索，以提高流体模拟的准确性和可靠性。
2. 流体力学基础知识：2.1 控制方程概述流体力学是研究流动物质运动的科学。
在流体力学中，控制方程是描述流体运动的基本公式。
它们由基本原理和守恒定律导出，可以用来描述流体中质量、动量和能量随时间和空间的变化规律。
2.2 Navier-Stokes 方程Navier-Stokes 方程是描述不可压缩流体运动的基本方程之一。
它结合了质量守恒方程和动量守恒方程，并考虑了粘性效应。
Navier-Stokes 方程可以表示为：∂ρ/∂t + ∇·(ρv) = 0∂(ρv)/∂t + ∇·(ρvv+P) = μ∇^2v其中，ρ为流体的密度，t为时间，v为速度场，P为压力，μ为黏度。
FLOW_3D简单实例教程
第零步：准备工作新建文件
输入模拟文件名注意：必须有工作文件和模拟
文件才能运行
输入工作文件名
第一步：建模并导出STL文件这是我随便做的一个STL文件
第二步：导入STL文件
在Model Setup——Mshing_Geometry——STL点Add导入如上图所示，并在Transform转化单位。
在Transform转化单位如下所示：
按上图的单位和类型点OK按默认的
Standard方式
第三步：创建网格
常用命令
单击自动创建网格这是把窗口调整到完整状态
单击自动创建网格时跳出
如左图所示，点OK在产品
上按住左键拖出一个矩形。
松开左键如下图所示，点OK
也可以选择此项，这是捕抓几何
然后在软件的左边的状态如左图所示、Z方向到最佳状态
单击分割网格块，看要在哪个方向加就选择哪个方向。
注意：在两个网格连接处坐标要一样
调整网格大小
上表示网格的总大小表示网格的格的大小
渲染跳出如左
下图所示
如左图选择Open，然后单击Render（渲染），跳出如右下图观察看有没有间隙如有可以把网格的格改小或者把网格的总大小改大或者增加点等。
表示取消渲染
第四步：一般选项的填写
填充时间
填充率
成百分率
一般压铸都是按填充率来计算的第四步：一般选项的填写
单位为CGS
第五步：物理选项填写
注意重力方向与单位，Flow 3D默认单位为cm、g、si。
