硫化机技术规格书1

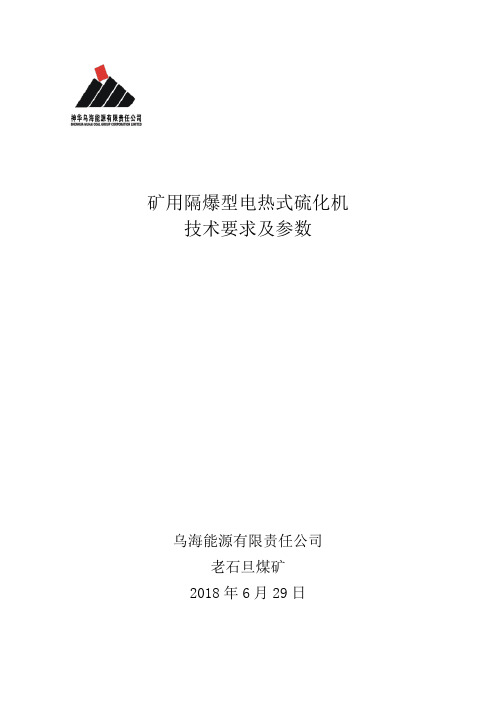

矿用隔爆型电热式硫化机技术要求及参数乌海能源有限责任公司老石旦煤矿2018年6月29日矿用隔爆型电热式硫化机供货范围、技术规格、参数与要求一、货物需求一览表二、工作环境使用环境：矿井井下。

最高温度： +40℃。

最低温度： -20℃。

年平均气温： 25℃。

环境相对湿度：不大于95% 。

地震烈度：无振动和冲击振动地方。

海拔高度：不超过2000米。

用途：井下运输胶带机接头的硫化。

其它：适用于有煤尘和甲烷的可燃性气体环境中。

三、技术参数及要求(每台硫化机技术要求)1. 技术参数1.1矿用隔爆型硫化机参考型号 LBD-1400/1140（660）S 。

*1.2 硫化胶带宽度: 1400mm 。

*1.3 硫化温度： 145℃。

*1.4 电源电压： 1140/660V 。

1.5 硫化升温时间：≦50min 。

1.6 硫化工作压力： 1.0-2.0Mpa 。

1.7 总功率： 15.7KW 。

1.8 加热板：1.8.1有效工作面尺寸（长*宽）： 1530mm×630mm 。

1.8.2 功率： 7.85KW 。

1.9 机架：1.9.1外形尺寸（长*宽*高）： 1880mm×122mm×280mm 。

1.9.2单支重量：约88kg 。

1.10 水压板外形尺寸（长*宽）： 1540mm×630mm 。

1.11 上隔热板外形尺寸（长*宽）： 1500mm×630mm 。

1.12 下隔热板外形尺寸（长*宽）： 1480mm×560mm 。

1.13 手动试压泵压力： 4.0Mpa 。

1.14隔爆控制箱1.14.1参考型号： KXBL-32 。

1.14.2 额定电压： 1140/660V 。

1.14.3额定电流： 32A 。

1.14.4 额定功率： 40KW 。

1.14.5 控制电压： 24V 。

1.14.6控制对象：2台隔爆硫化器。

1.14.7绝缘等级： F 。

1.14.8防护等级： IP55 。

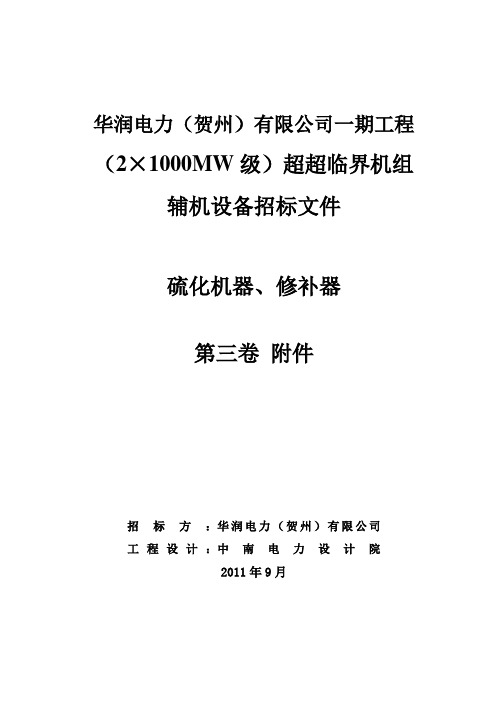

华润电力（贺州）有限公司一期工程（2×1000MW级）超超临界机组辅机设备招标文件硫化机器、修补器第三卷附件招标方：华润电力（贺州）有限公司工程设计：中南电力设计院2011年9月目录附件1 技术规范 (1)附件2 供货范围 (1)附件3 技术资料和交付进度 (3)附件4 设备交货进度 (6)附件5 质量保证和试验 (7)附件6 价格表 (12)附件7 技术服务与联络 (15)附件8 分包与外购 (18)附件9 大件部件情况 (19)附件10 履约保函（格式） (20)附件11 关于减免税工作分工 (22)附件12投标人资格审查文件 (23)附件13 差异表 (24)附件14 投标方需要说明的其他内容 (25)附件15 投标文件附图 (26)附件16 罚款条件 (27)附件17 投标承诺函 (28)附件18法定代表人授权书 (30)附件19资格声明 (31)附件1 技术规范1. 总则1.1 本招标文件适用于华润电力（贺州）有限公司一期工程2×1000MW级超超临界燃煤机组的硫化机、修边器、修补器设备,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 招标方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本招标文件和所列标准要求的高质量产品及其相应服务。

对国家安全、环保及其他强制性标准必须满足其要求。

1.3 投标方应执行本招标文件所列标准，有不一致时，按较高标准执行。

投标方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。

若投标方所提供的投标文件有前后不一致的条款，由招标方选择确定。

1.4本招标文件将为订货合同的附件，与合同正文具有同等效力。

1.5投标方应在投标文件中，对于招标文件进行逐段应答，表明是否接受和同意本招标文件的要求，如：接受和同意招标文件某条款的要求，则在该条款后注明：“理解并承诺完全响应上述条款的要求”；若针对某条款，投标方有特别的建议、方案、技术特点或差异，请在该条款下加以描述和说明。

硫化机技术方案一,机器主要用途和工作条件:1.本机主要适用于用来进行聚四氟乙塑料制品板材的压制成型,橡胶压制成型，锯末压制成型，五合板压制成型，也可作玻璃钢制品压制成型，同时也可完成工艺相近的其它材料的热压定型。

2．硫化机具有独立的液压系统和电气加热，可实现调整，自动半自动两种工作方式，在半自动操作方式下具有保压，自动排气，自动补压及自动回程功能。

温度怛定最高300度，温度采用自控。

3．加热系统：3.1 热板与托板中层加有隔热层。

3.2 隔热层厚度20MM。

3.3 隔热层起到保温节能功效。

3.4 采用电加热，导热油，蒸气三种加热方式。

二，机器主要结构形式1．机型为整体框式，四柱式结构。

2．主缸为单活塞缸结构，根据用户需求可配置快速升降附属缸，提高工作效率（内置六道密封）。

液压系统在主机右侧地面上四，主要结构及性能：硫化机主要机械部分，液压传动，加热板面，电气控制三大部分组成。

1．机械部分：1.1 由机身，主缸，泵站加热系统，电柜组成。

1.2 机身有整体框架，四柱结构，整体采用钢板制作（45#）而成。

热板依靠四角斜面导轨向上下运动，抗偏载能力强，且间隙可调。

1.3 主缸：主油缸为单柱塞缸结构。

油缸依靠缸体台肩固定于下横梁孔内并用油缸锁母固紧，柱塞上端用法兰与滑块紧连接。

柱塞杆表面硬化处理。

1.4 热板表面经精磨平整度达到国标。

确保产品质量。

1.5 主缸压力采用压力传感器检测并在显示屏上显示和设定；主缸保压最长时间为60分钟，在该时间内能自动补压。

1.6 液压垫行程位置采用接近开并控制，调整维修方便。

1.7 油缸主要密封采用优质密封圈，避免油缸渗漏，并具有很好的耐磨性，延长使用寿命。

1.8 机器的外观颜色由用户提供的色标制作。

2．液压部分：2.1 液压系统放置在主机右侧地面上，由插装阀，充液阀，集成油路，泵组及油箱等组成。

2.2 油箱采用封闭结构，装有过滤网和开有窗孔以便于清洗油箱。

2.3 主油路采用台湾达众品牌生产的插装阀集成系统，结构紧凑，通流能力强，响应快，性能稳定可靠，维修调整方便；故障率低，使用寿命长。

平板硫化机相关技术参数和要求
平板硫化机相关技术参数和要求
一. 相关参数：公称合模力1000KN，最大工作液压力20.4MPa，平板单位面积压力4.0MPa，平板规格500*500mm，平板平行度≤0.15mm，平板工作层数 4，层距 125mm，开模速度20mm/s，合模速度25mm/s，最高温度200℃，平板工作表面温度分布均匀性≤±1℃；液压缸和加热电机功率应符合需要，控制方式应满足试验需求如预压，缓压，硫化时间计时和到时报警提示，补偿压力，自动注水降温等。

二. 相关标准要求
1.平板硫化机的出厂温度检测应符合 HG/T3229-1999
2.平板硫化机出厂时空运转和负载运转试验应符合GB/T25155-2010
3.平板硫化机的安全应符合GB25432-2010
4.平板硫化机的漆面应符合HG/T3228,外观应符合HG/T3120。

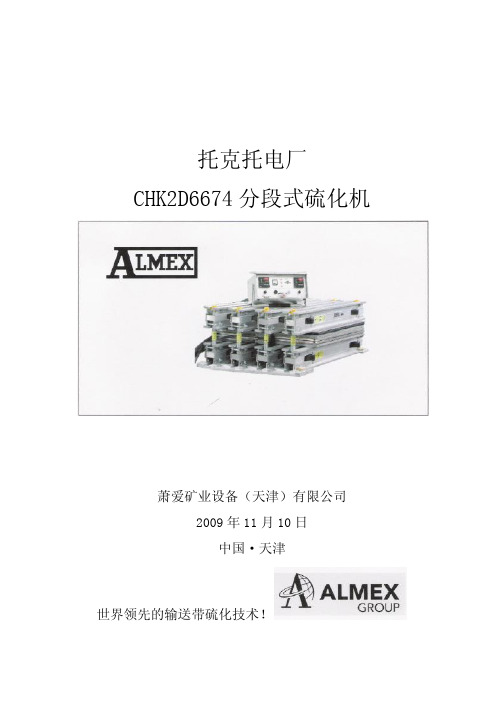

托克托电厂CHK2D6674分段式硫化机萧爱矿业设备（天津）有限公司2009年11月10日中国·天津世界领先的输送带硫化技术！INSTRUCTION MANUAL 使用手册SVPSECTIONAL STYLE CONVEYOR BELT VULCANIZER分段式传送带硫化机This manual was prepared to present the correct methods and procedures of operating and maintaining your ALMEX VULCANIZER.At the time of writing this manual,the instructions were up to date.However,some of the information or appearance of the component parts may vary slightly from the vulcanizer delivered to you.Read this manual carefully before operating your vulcanizer.本手册指导您正确地使用和维护萧爱硫化机。

本手册中的资料更新到编写日期为止。

部分内容与零件外观可能与您所购买的硫化机略有不同。

在使用硫化机之前，请认真阅读本手册。

Shaw Almex China，Ltd.13 A Sai Da Hui Ya Industrial Park,Xiqing Economical DevelopmentArea,Tianjin,P.R.China 300385萧爱矿业设备（天津）有限公司天津市西青开发区赛达汇亚工业园13A，邮编：300385Phone 电话：86-22-23889075 86-22-23889076 86-22-2388-9077Fax 传真：86-22-23889071Email 电邮：sachina@Web 网址：目录1.RECORD OF PURCHASE 采购记录 (5)2.DECLARATION OF CONFORMITY 一致性声明 (6)3.安全 (6)3.1 图形含义 (7)3.1.1 安全警报 (7)3.1.2 挤压危险 (7)3.1.3 表面灼热，烫伤危险 (7)3.1.4 电力危险 (8)3.2 使用限制 (8)3.3 有害材料与产品 (8)3.4 安全操作 (8)4.组装 (8)4.1 规格尺寸 (9)4.2 硫化胶接基本要求 (9)4.3 开箱验货 (10)4.4 功能图 (10)4.5 组装 (10)4.6 多对压板的组装 (15)5.操作 (16)5.1 加压 (16)5.2 给硫化机加热 (17)5.3 硫化机冷却 (17)5.4 卸压 (18)6.维护 (18)6.1 常规维护 (18)6.2 取出及更换硫化板（压板）插座 (19)6.3 更换传感器（RTD探头） (20)6.4 更换保温层 (21)6.5 取出更换加热元件 (21)7.疑难解答 (22)7.1 硫化板（压板）不加热 (22)7.2 硫化板（压板）温度不均 (22)7.3 硫化板（压板）过热 (23)7.4 无法加压或压力打不上去 (23)7.5 硫化板（压板）无法冷却 (23)8.售后服务 (23)8.1 寻求紧急技术支持 (23)8.2 退货授权 (23)8.3 质量保证 (24)1.RECORD OF PURCHASE 采购记录Job Number 工作号码Date of Purchase 购买日期Model Number 型号Serial Number 序号Platens 压板Set1 第一套Set2 第二套Set3 第三套Set4 第四套Length 长度：mmWidth 宽度：mmBias Angle 偏斜角度Volts 电压/伏特Phase 相Cycle 频率Amps 电流/安培Ohms coils open 开放线圈Coils connected 连接线圈Element 元件 E E E E Weight 重量：kgTraverse Bars 横梁Set1（x）第一对Set2 第二对Set3 第三对Set4 第四对Type 类型Pressure 压力：kPaLength 长度：mmWeight 重量：kgPressure Bags 压力袋Size1（x）压力袋1Size2 压力袋2 Size3 压力袋3 Size4 压力袋4Length 长度：mmWidth 宽度：mmBias Angle 偏斜角度Bag# 压力袋编号Weight Total （kg）总重量Temperature Controller Model 温度控制箱型号Calibration Temperature （℃）校准温度Pressure Control Model 压力控制器型号Spare Parts 备件Operating Instructions 使用手册Supplements 附录Service Bulletins 服务快讯Warranty Card 保修卡Drawings 图纸Parts Diagrams 部件图2.DECLARATION OF CONFORMITY 一致性声明We. Shaw Almex Mining Equipment (Tianjin) Co.,Ltd.Of 13 A Sai Da Hui Ya Industrial Park,Xiqing Economical Development Area,Tianjin,P.R.China declare that the machinery:位于天津市西青开发区赛达汇亚工业园13A的萧爱矿业设备（天津）有限公司，兹声明生产的以下产品Product 产品： Vulcanizer 硫化机Model 型号：Year of Certification 证书年份：Has been manufactured using the following transposed harmonized European Standards:符合欧盟的统一标准：EN60204-1 Safety 电气安全标准EN50081-1 Emissions （EN55011）电磁兼容标准EN50082-1 Immunity （EN61000-4-2/3/4/5）抗电磁干扰标准And is in conformity with the following Directives 并符合以下指令：73/23/EEC Low Voltage Directive + amendment 93/68/EEC低电压指令及93/68/EEC修正指令89/336/EEC EMC Directive + amendment 92/31/EEC欧盟电磁兼容性指令及92/31/EEC修正指令89/392/EEC Machinery Directive 机械安全指令Signed in：Tianjin，China签署地：中国天津Name 负责人姓名：Wang Ai Qiang 王爱强Position 职务：Production Manager 生产部经理3.安全我公司为贵单位提供的硫化机安全可靠、运转效率高，可以实现多年运行无故障。

新疆天龙矿业股份有限公司电解铝技改配套（2×200MW）发电机组工程带式输送机胶带及胶带硫化器（带点、边修补器）技术规范书招标人：编制：新疆电力设计院2010年10月25日目录第一部分技术规范 (1)1总则 (1)2设计条件与环境条件 (1)3设备规范 (1)4技术要求 (7)5质量保证、试验及验收 (11)6包装、运输、装卸 (13)第二部分供货范围 (15)1一般要求 (15)2供货范围 (15)第三部分技术资料和交付进度 (18)1一般要求 (18)2资料交付基本要求 (19)第四部分交货进度 (23)第五部分设备监造(检验)和性能验收试验 (24)1概述 (24)2工厂检验 (24)3设备监造 (24)4性能验收试验 (26)第六部分技术服务和设计联络 (27)1投标方现场技术服务 (27)2培训 (28)3设计联络 (29)第七部分分包与外购 (30)第八部分大（部）件情况 (31)第九部分技术规格偏离表 (32)第一部分技术规范1 总则1.1 本技术规范书适用于新疆天龙矿业股份有限公司电解铝技改配套（2×200MW）发电机组工程的胶带及胶带硫化机，本次招标范围为两台机组所配备的胶带及胶带硫化机。

本规范书包括胶带及胶带硫化机本体及辅属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文。

投标方应保证提供符合本技术规范书和最新工业标准的优质产品。

1.3 如果投标方没有以书面形式对本技术规范书的条文提出异议，招标方可以认为投标方提出的产品完全满足本技术规范书的要求。

1.4 在签订合同后，招标方有权以书面形式提出因本技术规范书所采用的标准和规程发生变化而产生的一些补充修改要求，具体款项由双方共同商定。

1.5 本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。

ZYH-100型硫化机
用途：
ZYH-100型硫化机 (下称硫化机)，体积小、重量轻，普通三相电源供电，热板温度均匀，水压系统供给(o-1.8mpa 均匀压力，配有轻型全自动电控箱，电控箱与主机的连接由一体化插件及夕芯电缆完成，操作方便，工作可靠，目前广泛应用于冶金、矿山、电厂、港口，建材、化工等周围无爆炸性气体和足以腐蚀金属的有害性气体场合的帆布，尼龙、钢绳芯运输胶带的现场硫化胶接、亦适用于防腐、耐热等特殊性能胶带的硫化接头。

胶带接头的质量，直接影响到胶带的工作效力、使用寿命，尤其是目前长距离、高强度运输带更为重要，故硫化机是目前胶带运输机械中不可少的辅助设备。

技术参数：
1 、硫化压力： 1.0-2.0mPa；
2 、硫化温度： 145℃
3 、硫化板表面温差：土3℃；
4 、升温时间(常温到145℃)不
大于50min
5 、电源电压；380V．50Hz；
6 、电控箱输出功率，36KW；
7 、温度调节范围：0一200℃；
8 、计时调节范围：0～99min；
9 、上下加热板加压0.8mpa后
其缝隙，不小于0.5mm。
