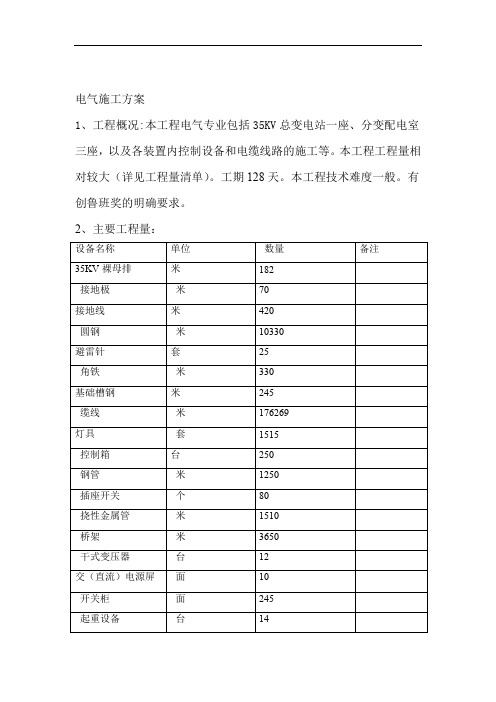

电气施工方案1、工程概况:本工程电气专业包括35KV总变电站一座、分变配电室三座，以及各装置内控制设备和电缆线路的施工等。
本工程工程量相对较大（详见工程量清单）。
工期128天。
本工程技术难度一般。
有创鲁班奖的明确要求。
2、主要工程量：3、施工工序：熟悉图纸→编制设备、材料计划→盘、柜基础制作安装→盘柜及变压器安装→各种支架制作安装→电缆桥架安装、配管→电缆敷设→校线接线→电气设备和元件的调试→系统联动试验→模拟试验→送电运转（电缆沟施工依据现场情况定）4、主要施工方法和技术要求：4.1施工前准备：施工前主要是技术人员会同班组一起熟悉图纸，对工程情况有详细的了解，提出设计图纸的问题，并对施工做出周密详尽的计划。
电气施工人员要有2-3名随同其他专业前期进入施工现场，配合土建预埋并提出我方后期施工对土建施工的要求，落实甲方设备到货情况，最后核实土建预埋管的位置及预留孔洞的位置和尺寸。
4.2变压器安装：变压器运输途中及安装前应有防雨及防潮措施，不应有严重的冲击和振动。
变压器到达现场后，要及时进行设备验收和外观检查，以便发现设备存在的问题并及时处理，为安装得以顺利进行创造条件。
变压器外观检查要符合规范GBJ148-90要求，设备的现场保管是很重要的前期工作，将直接影响安装质量和设备的安全运行。
本工程所用干式变压器应置于干燥的室内。
散热器（冷却器）、连通器、安全气道、净油器等应密封;表计、风扇、潜油泵、气体继电器、气道隔板、测温装置以及绝缘材料等，也应放置于干燥的室内；本体、冷却装置等，其底部应垫高、垫平，不得水淹。
变压器到达现场后还要进行器身检查,器身检查时，场地四周应清洁和有防尘措施；雨雪天和雾天，不应在室外进行。
周围环境温度不宜低于0°C,器身温度不应低于周围空气温度；当器身温度低于周围空气温度时，应将器身加热，宜使其温度高于周围空气温度10°C。
调压切换装置吊出检查、调整时，暴露在空气中的时间应满足下表要求：调压切换装置暴露空时间钟罩起吊前，应拆除所有与其相联的部件。
污水处理厂电气及设备安装施工方案目录一、前言 (2)1.1 编制依据与原则 (2)1.2 工程概况 (3)二、施工准备 (5)2.1 技术准备 (7)2.2 物资准备 (8)2.3 现场准备 (9)三、电气系统安装 (10)3.1 电气系统规划与设计 (11)3.2 电气设备安装 (13)3.3 电气系统调试与测试 (14)四、设备安装与调试 (15)4.1 给排水设备安装 (17)4.2 污泥处理设备安装 (17)4.3 仪器仪表安装与调试 (18)五、系统联调与试运行 (19)5.1 系统联调方案制定 (20)5.2 系统试运行与记录 (22)六、质量与安全保证 (23)6.1 质量保证措施 (24)6.2 安全生产保障 (25)七、环境保护与文明施工 (26)7.1 环境保护措施 (27)7.2 文明施工管理 (28)八、竣工验收与后期维护 (29)8.1 工程竣工验收 (31)8.2 后期维护与管理 (32)一、前言本方案是对污水处理厂电气及设备安装施工的实施计划，旨在确保污水处理厂电气设备和工艺设备安装顺利完成，并符合相关标准和规范的要求。
该方案全面考虑了项目概况、施工进度、技术要求、安全措施等方面的内容，旨在以科学、合理、可操作的方式，优化施工流程，提高施工质量，并确保施工安全、环保。
本方案将详细阐述污水处理厂电气及设备安装施工的管理体系、技术方案、施工程序、优质验收指标及安全防护措施等，以期为项目的顺利实施提供可靠的指导和保障。
1.1 编制依据与原则国家法律法规与标准规范：包括但不限于《中华人民共和国建筑法》、《中华人民共和国环境保护法》、《建筑电气工程施工质量验收规范》GB 5以及与电气设备安装相关的国家或行业标准，确保工程的合法合规性及工程质量。
工程设计文件：包括污水处理厂的电气配置图、设备清单、安装图纸等设计文件，是本方案制定的主要技术依据。
购销合同与技术协议：沿途参考与电气设备及其附件的供货商合同文件及详细技术协议，以明确设备的技术参数、性能要求、安装规范等内容。
污水处理项目电气主要施工方案一、工程概况本污水处理项目位于市区地块,总设计规模XXX.项目主要包括进水管道、预处理系统、生化系统、污泥处理系统、气体处理系统、电气控制系统等部分。
二、电气设计原则1.可靠性原则：确保整个系统的连续运行及安全性。
2.先进性原则：采用先进、可靠和适用的技术和设备，提高整个系统的自动控制水平。
3.可维护性原则：电气系统应具备良好的维护性和易检修性，保证系统的持续运行。
三、配电系统1.主配电柜：根据工艺要求和电气负荷计算确定主配电柜的容量。
主配电柜应具备过载保护、短路保护和触电保护等功能。
2.充电设备：为保证各设备的正常运行，安装适当的UPS设备，防止停电时影响系统运行。
3.供电系统：根据需要配备双回路供电系统，确保供电的稳定性。
四、照明系统在厂区内部按照工艺要求布置照明灯具，采用LED照明灯具以提高能源利用效率。
照明系统应具备调光、紧急照明和在线监测功能。
五、仪表控制系统1.选型安装：根据工艺要求选择合适的液位、压力、温度等仪表，并保证其精度和可靠性。
2.控制柜设计：控制柜应采用防水、防尘、防腐蚀的材料，并配备散热设备和可控温湿度装置。
3.系统联动：根据工艺需求，将仪表控制系统与其他设备进行联动，实现自动控制。
六、自动化控制系统1.系统结构：采用PLC作为控制核心，与仪表控制系统进行数据交互，并进行分析和处理。
2.程序开发：根据工艺要求编写相应的控制程序，包括数据采集、报警和故障处理等。
3.远程监控：通过互联网远程监控系统，实现对污水处理系统的实时监控和远程控制。
七、安全与保护系统1.接地保护：根据相关标准安装接地装置，并进行检测和维护，确保系统的安全性。
2.漏电保护:采用漏电保护器，对污水处理系统进行漏电保护，防止人身伤害和设备损坏。
八、通信与网络系统1.系统布线：根据工艺要求进行系统布线，保证通信和网络设备的正常运行。
2.设备选型：选用能满足工作环境要求的通信和网络设备，确保数据传输的可靠性和稳定性。
污水处理厂改扩建提标升级项目电气设计方案1」、设计规范及依据1).《供配电系统设计规范》GB50052-20092).《低压配电设计规范》GB50054-20113).《通用用电设备配电设计规范》GB50055-20114).《建筑物防雷设计规范》GB50057-20105).《交流电气装置的接地设计规范GB50065-20116).《电力工程电缆设计规范GB50217-20077).《建筑设计防火规范》GB50016-20068).《民用建筑电气设计规范》JGJ16-20089).《建筑照明设计标准》GB50034-201310).相关工种所提设计资料、图纸11).设计范围本设计包括污水处理站用地红线范围内的设计，其主要内容如下：1).配电及动力系统的设计；2).照明系统的设计；.防雷、接地系统的设计。
1.3、供电设计1.3.1负荷等级及供电电源根据污水处理站处理工艺和设备运行的要求，应按二级负荷考虑全站供电。
本站设计由厂外XXXXXXX镇供电电网引入一路独立的电源到污水处理站的配电房。
供电电源的电压等级为38 0V。
1.3.2负荷计算污水厂内所有用电设备均为380/220V低压电力设备。
总装机功率88.25KW,需要系数为0.85,同时系数为0.85,功率因数0.8,用电负荷污水处理站主要设备功率统计表1.3.3电气保护和计量低压系统采用三相五线制，PE、N必须单独接地。
电源进线、用户变压器均采用经济、可靠的负荷开关加熔断器保护装置，实现速断、过流、过负荷保护。
低压配电系统0.4KV进线柜总进线断路器设瞬时、短延时及长延时三段过电流保护，进线断路采用真空断路器。
较大电动机采用低压断路器加热继电器保护。
较小电动机、照明设备等采用低压断路器保护。
成套设备的供电线路设低压断路器控制。
电动机保护回路设瞬时、长延时过电流及过载保护；配电回路设瞬时、长延时过电流两段保护。
每路电动机的附近设就地按钮和接线箱。
污水处理厂电气施工方案引言污水处理厂是负责将污水经过处理达到排放标准的重要设施。
在污水处理厂的建设过程中，电气施工方案起着关键的作用。
本文将介绍污水处理厂电气施工方案的设计和实施过程，以确保污水处理厂的正常运行和高效处理能力。
设计目标污水处理厂电气施工方案的设计目标主要包括以下几个方面： 1. 确保污水处理厂系统的安全性和可靠性。
2. 提供高效的电气设备和控制系统，以满足处理规模和排放标准的要求。
3. 降低能耗，提高运行效率，减少运营成本。
4. 确保施工过程的可控性和规范性。
施工方案设计电气设备选型在选型电气设备时，需考虑以下因素： 1. 设备质量和稳定性：选择品牌知名、质量可靠的设备，以确保运行安全和系统稳定性。
2. 能耗和效率：选择具备较高能效等级的设备，以提高系统运行的能效和效率。
3. 适应性和可扩展性：选择能够满足当前处理规模，同时具备一定扩展能力的设备，以应对未来的发展需求。
电气控制系统污水处理厂的电气控制系统应具备以下功能： 1. 自动化控制：实现对处理设备运行状态的自动监测和控制，减少人工干预，提高处理效率。
2. 远程监控：通过远程监控系统，对污水处理厂的电气设备和运行状态进行监测和管理，及时发现并解决问题。
3. 备份与恢复：建立完善的系统备份和恢复机制，确保发生故障时能够迅速恢复运行，避免延误处理进程。
施工过程与安全在污水处理厂电气施工过程中，需考虑以下安全因素： 1. 施工人员的安全防护：施工人员需佩戴好相应的防护设备，严格遵守安全操作规程，确保施工过程中人身安全。
2. 设备运行安全：在施工过程中，需确保电气设备与施工区域的安全隔离，并经过专业人员的验收和调试，提高设备运行的安全性。
3. 预防火灾和漏电：采用符合要求的电缆和接线材料，合理布置电气设备和线路，确保电气系统的安全可靠。
质量控制和验收为了确保污水处理厂电气施工方案的质量，需进行严格的质量控制和验收工作：1. 施工过程记录：记录施工过程中的关键节点、材料使用情况和设备安装、调试过程等信息，以便后期跟踪和评估。
污水处理厂电气工程施工方案1、主要施工程序配合土建预留预埋→低压开关柜（MCC）安装→动力控制箱、电源箱、照明配电箱安装→桥架安装→电气配管→电缆（线）敷设→灯具、插座、开关安装→接地系统安装→系统检查接线→系统调试及试灯。
2、主要施工方法及技术要求1）预留、预埋施工班组在熟悉图纸的基础上，及时进入现场配合土建施工，以防漏留少埋。
配合土建施工人员，按走向做好预埋管、预留孔、接地部件、铁构件的预留、预埋工作，做到准确，同时做好保护。
预留、预埋时要认真做好隐蔽工程记录和验收记录。
2）低压开关柜安装设备到货后应认真核对其型号、规格等技术参数，查看随机技术文件是否齐全，表面有无碰坏、擦伤，柜内外的电气元件应齐全、完好无损，与业主、监理、供货商共同作好开箱记录，并注明电气性能待设备调试后确认。
基础槽钢，采用[10槽钢安装。
制作时要采用机械切割，基础制作成框状，并调平、调直，焊接处用磨光机磨平，在制作时必须除锈防腐。
低压开关柜安装时，在距柜顶和柜底各200mm处绷两根底准线，精确调整一面柜，再逐个调整其余柜，调整至柜面同等，排列整洁。
其水平偏差相邻两盘边小于1mm，行列盘面小于5mm；柜与柜之间无缝隙，最大不得超过2mm，垂直度每米小于 1.5mm。
如柜本身超差，应作好记录，经业主及监理验证签字认可。
采用镀锌螺栓把柜和基础可靠连接，所有柜、箱等电气设备的金属外壳、保护管和金属支架与接地装配组成良好的电气通路。
3）控制箱、配电箱安装控制箱、配电箱安装应牢固，其垂直偏差不大于3mm。
箱的安装高度按设计划定，配电箱内应分别设置零线和保护地线（PE线）汇流排，零线和保护线应在响应的汇流排上连接，不得绞线；并应编号，配电箱上应标明用电回路称号或回路号。
控制箱的安装应按外方提供的手艺文件进行。
4）电缆桥架安装此工作应按施工图及供货厂家的安装资料或国标《电缆桥架安装》88D169进行施工。
桥架沿墙、柱支架安装，安装高度和坐标按施工图进行确定。
污水处理厂工程电气工程施工方案一、工程概况该污水处理厂的设计处理能力为XXX（根据具体情况确定），属于城市污水处理的大型工程项目。
本次施工的电气工程涉及到污水处理厂的电力供应、照明、控制系统等多方面的内容。
二、电力供应系统1.供电线路：按照国家电力标准进行设计和施工，保证供电线路的安全可靠性。
主要包括高压进场线路、变电站、低压进场线路和主配电室的电路设计和施工。
2.变电站：设计合理的变电站布局，采用合适的变压器和配电设备，保证电力供应的充足，并能应对突发情况。
变电站与主配电室之间通过供电线路连接，采取合适的保护措施，如差动保护、过电压保护、过载保护等。
3.主配电室：根据污水处理厂的用电需求，合理设置主配电室的电缆线路和开关设备，并根据不同区域的用电特点，进行分区控制和开关选择。
三、照明系统1.室内照明：根据污水处理厂的不同功能区域，设计合理的照明布局，并选择具有防爆、防水和防腐等特性的照明设备。
特别是在有有害气体的地方，需要采用防爆灯具，并设置紧急照明设备。
2.室外照明：根据污水处理厂的场地情况，布置合理的室外照明系统，保证污水处理厂的夜间安全运行。
特别是在道路、楼顶、停车场等区域，要设置合适的照明设备，以提供足够的照明亮度。
四、控制系统1.进场口控制系统：设计合理的进场口控制系统，包括门禁系统、道闸系统和安全监控系统等。
门禁系统采用IC卡、蓝牙、人脸识别等方式进行访问控制；道闸系统采用电动道闸，并与门禁系统连接，实现自动开闭和车辆进出记录；安全监控系统采用摄像头和监控软件，实时监测进场口的安全情况。
2.污水处理设备控制系统：根据污水处理厂的工艺流程和处理设备的特点，设计合理的自动控制系统。
通过PLC（可编程逻辑控制器）和触摸屏等设备，实现污水处理设备的自动控制和运行监测。
控制系统还应具备报警功能，能够实时监测设备的工况和故障信息，并及时通知维修人员进行处理。
五、防雷系统和接地系统1.防雷系统：根据污水处理厂的建筑特点和设备布置，采取合适的防雷措施，保证设备和人员的安全。
“某污水处理厂电气施工方案”清晨的阳光透过窗帘的缝隙，洒在了我的办公桌上，我开始构思这个某污水处理厂的电气施工方案。
得明确一下工程的目标，那就是确保污水处理厂的电气系统安全、稳定、高效运行。
一、工程概述这个项目是建设一个全新的污水处理厂，位于城市的边缘，占地约200亩。
电气施工主要包括供电系统、控制系统、照明系统以及防雷接地系统等几个部分。
二、供电系统供电系统是整个电气系统的核心，我们要确保它既安全又可靠。
要考虑到电源的接入方式，根据污水厂的位置和附近电网的布局，我们决定采用双回路供电方式，以防止一路电源出现问题时影响整个厂的运行。
电源接入后，就是配电系统的设计。
这个系统要负责将电能分配到各个用电设备上。
考虑到污水处理厂的特殊性，我们会采用防水防尘的配电柜，确保配电系统在恶劣环境下也能稳定运行。
三、控制系统控制系统是电气系统的“大脑”，它负责指挥整个电气系统的运行。
在这个项目中，我们决定采用PLC（可编程逻辑控制器）作为控制系统的核心。
PLC具有可靠性高、编程灵活、维护方便等特点，非常适合这种大规模的工程项目。
除了PLC，控制系统还包括各种传感器和执行器。
传感器用于收集各种数据，比如水位、水质等，而执行器则负责根据PLC的指令来控制设备的运行，比如启停水泵、调节阀门等。
四、照明系统照明系统虽然不起眼，但却是保证污水处理厂正常运行的必要条件。
我们会根据不同区域的照明需求，选择合适的灯具和照明方式。
比如，在处理车间等需要高强度照明的区域，我们会选择高亮度的LED灯具；而在办公区等不需要太亮的地方，则会选择柔和的LED灯具。
五、防雷接地系统污水处理厂位于城市的边缘，容易受到雷击。
因此，防雷接地系统是必不可少的。
我们会采用一系列的防雷措施，比如安装避雷针、接地网等，确保电气系统在雷雨天气也能安全稳定运行。
六、施工方案在施工阶段，我们会采取一系列措施来确保工程的质量和进度。
会对施工人员进行严格的安全培训，确保他们具备足够的安全意识。
污水处理厂改扩建工程设备管道机电安装工程专项方案污水处理厂改扩建工程设备管道机电安装工程是为了提高污水处理效率，满足城市发展需求而进行的改扩建工程。
改扩建工程总建筑面积为5000平方米，涉及设备管道机电安装工程涵盖了污水处理设备、管道系统、机电设备等。
二、工程施工方案1. 设备安装（1）使用现场起重设备对大型污水处理设备进行安装，确保安全稳定。
（2）对于小型设备的安装，则由专业人员采用手持工具完成，注意安全操作。
2. 管道安装（1）按照设计要求进行管道布局，确保管道连接紧密、无渗漏。
（2）使用专业焊接技术对管道进行连接，确保焊接质量。
3. 机电设备安装（1）对于水泵、风机等机电设备，要保证安装平稳、妥善。
（2）电气设备的安装需要符合国家规定，确保安全可靠。
4. 工艺配套设备安装（1）根据工艺流程安装配套设备，确保和主要设备之间的协调配合。
（2）进行水平与垂直方向的调整，使得设备之间配合无障碍。
5. 安全措施（1）施工期间严格遵守安全操作规范，确保施工人员安全。
（2）配备专业人员进行安全监督，及时发现并解决安全隐患。
三、工程保障措施1. 施工人员（1）选拔技术经验丰富的工程人员进行设备管道机电安装工程。
（2）对施工人员进行技术、安全培训，提高他们的专业水平和安全意识。
2. 质量控制（1）严格按照设计要求进行施工，保证质量满足要求。
（2）设备管道机电安装工程完成后，进行严格的验收，确保各项工程质量合格。
3. 进度控制（1）制定详细的施工进度计划，确保工程按期完成。
（2）对进度进行严格管控，及时发现问题并进行调整。
通过上述设备管道机电安装工程专项方案的实施，可以保证污水处理厂改扩建工程的设备管道机电安装工程安全、质量、进度的有序推进，为城市的污水处理工作提供更好的保障。
四、环境保护措施1. 噪音治理（1）根据施工现场噪音情况，采取隔音、降噪等措施，减少对周边居民的影响。
（2）合理安排施工时间，尽量避免在夜间或者低峰期进行噪音较大的作业。
污水处理厂电气给排水专项施工方案一、前言污水处理厂是城市环保工程中重要的组成部分，其电气给排水系统是保障污水处理工艺正常运行的关键。
本文将详细介绍污水处理厂电气给排水专项施工方案，旨在确保电气系统安全可靠、排水系统高效稳定运行。
二、施工前准备在进行电气给排水系统施工前，需要做好以下准备工作：1.制定施工计划，详细规划施工流程及时间安排。
2.确保施工人员具备相关资质和技术能力。
3.检查施工现场环境，确保安全施工。
4.准备必要的施工材料和设备。
三、电气系统施工方案1. 主要工作内容电气系统施工主要包括：•电气线路的布线敷设；•组件安装及接线；•稳压器和保护装置的设置；•联动控制系统的调试；•完善系统安全监控设备。
2. 施工流程1.布线敷设：按照设计要求，在污水处理厂内部进行电气线路的敷设，确保线路整齐、稳固。
2.组件安装：安装电气设备，包括电控柜、开关、插座等。
3.接线：进行设备之间的电气连接，确保电气系统有效运行。
4.稳压器和保护装置设置：设置稳压、过载保护等装置，保障系统安全稳定运行。
5.调试：进行系统联动控制和安全监控设备的调试，确保系统正常运行。
3. 施工要点•保证电气线路的绝缘性能；•避免线路交叉和短路现象；•确保设备安装牢固稳定；•合理设置电气保护装置。
四、排水系统施工方案1. 主要工作内容排水系统施工主要包括：•排水管道的敷设；•排水设备的安装；•排水泵站建设；•排水系统调试；•系统质量检验。
2. 施工流程1.排水管道敷设：根据设计要求，在污水处理厂内部进行排水管道敷设，确保排水畅通。
2.排水设备安装：安装排水设备，如人工增压设备、液位传感器等。
3.排水泵站建设：建设排水泵站，确保排水系统正常运行。
4.系统调试：调试排水系统，保证系统稳定性和高效性。
5.质量检验：进行系统质量检验，确保系统符合要求。
3. 施工要点•保证排水管道的质量和密封性；•合理设置排水设备，确保系统运行效率；•排水泵站建设符合工艺要求；•完善排水系统调试工作，消除系统故障。
天津市津沽污水处理厂扩建及提标工程电气专项施工方案编制：复核：审批：中建六局安装工程有限公司2017年4月目录一、工程概况........................................ - 4 -二、工程质量验收标准................................ - 8 -三、施工组织设计编制依据............................ - 9 -工程项目一览表................................... - 9 -四、施工总目标..................................... - 11 -五、施工预备及现场具备条件......................... - 14 -1、技术预备：................................... - 14 -2、现场预备：................................... - 15 -六、施工方案及要紧分项工程施工方法................. - 16 -1、施工方案………………………………………………………………………………………………………..- 16-2、10KV变配电室要紧分项施工的施工方法及施工顺序.- 67 -3、送电方案………………………………………………………………………- 69-七、工程治理人员组成：............................. - 70 -项目组织机构图 (69)八、确保工程质量的施工技术组织措施................. - 73 -1、依照ISO9001质量标准体系制定确实可行的质量保证措施………………- 73 -2、现场质量治理................................. - 74 -3、物料进场质量操纵............................. - 76 -4、施工质量动态治理............................. - 76 -5、工程质量验收................................. - 76 -6、质量问题处理措施............................. - 77 -九．保证施工工期的技术组织措施..................... - 77 -十、保证环保施工的技术组织措施..................... - 78 -十一、保证安全文明施工的技术组织措施............... - 79 -十二、与总包方的协调配和及互恩爱护措施............. - 81 -十三、图表......................................... - 82 -表14.1 拟投入的要紧施工机械设备表............. - 83 -表14.2 劳动力打算表 .......................... - 83 -表14.3 临时用地表 ............................ - 85 -施工组织设计一、工程概况1.工程名称：天津津沽污水处理厂扩建及提标工程10KV变电站施工2.建设单位：天津创业环保集团股份有限公司3.施工单位：中建六局安装工程有限公司4.施工地点：津沽污水处理厂院内5.设计单位：中国市政工程华北设计研究总院有限公司第二设计研究院6.工程概况：1）、工程概述：天津津沽污水处理厂扩建及提标工程10KV变电站施工，建设单位为天津创业环保集团股份有限公司，建设地点在天津津沽污水处理厂内，要紧包括：变电站、电缆、低压配电系统施工，最大电压为10kV。
其中变电站新建包括：9#、10#、11#变电站；改造包括：现状1#、7#变电站；12#变电站的电力安装工程。
2）、污水厂概述：（1）、供电电源污水处理厂负荷等级为二级，供电电源采纳两路35kV供电回路，两路电源同时工作。
为充分利用原有设备，提标改造工程利用原有35kV总变电站，将原35kV总变电站主变更换为两台16000kVA主变压器，并改造原35kV及10kV配电系统，满足增容后的需要，在10kV配电室增加10kV出线回路为提标改造工程服务。
因全厂用电设备为10kV、0.4kV，因此全厂供电电压采纳35KV，配电电压采纳10KV、0.4KV。
厂内采纳10KV和380/220V配电，变电室低压380V采纳三相四线制中性点直接接地系统，放射式配电。
全厂接地型式采纳TN-C-S系统。
（2）、总体布置依照负荷情况，对厂区原有35kV总变电站进线增容并增加10kV出线回路。
依照提标改造工程工艺新增用电负荷分布情况，新增工段增设四座分变电站，变电站及马达操纵中心位置分不如下：A、35kV总变电站依照负荷情况，将35kV总变电站两台12500kVA变压器，更换为两台16000kVA变压器，两台变压器同时工作、互为备用，10kV配电室增加出线位置，为新增9#变配电站和新增11#变配电站提供电源。
B、新增9#变配电站新建鼓风机房附近，设置201号分变电站，内设10kV配电室，供新增区域9#变配电站、10#变配电站内变压器及鼓风机房内三台高压鼓风机（两用一备）用电。
选用两台400kVA变压器，两台变压器一用一备；内设马达操纵中心MCC9，供细格栅及曝气沉砂池、初次沉淀池、除臭生物滤池等用电。
C、新增10#变配电站新建高效沉淀池附近，设置10#变配电站，选用两台1600kVA变压器，两台变压器同时工作，互为备用；内设马达操纵中心MC10，供生物池、二次沉淀池、高效沉淀池、提升泵房、深床滤池等用电。
D、新建11#变配电站新建臭氧接触池附近，设置11#变配电站，内设10kV配电室，供新增区域11#变配电站、12#变配电站及厂前区原有箱变内变压器用电。
11#变配电站内选用两台1000kVA变压器，两台变压器同时工作，互为备用；内设马达操纵中心MCC11，供臭氧接触池、臭氧制备间内辅助设备等用电。
E、新建12#变配电站新建臭氧制备间内设置12#变配电站，仅供制备间内臭氧发生器用电，共设置4台变压器，一对一为四台臭氧发生器系统提供电源。
3）、工作范围（1）、本包负责9#变配电站、10#变配电站、11#变配电站、12#变配电站、低压配电系统综合监控中动力配电箱、电缆、电缆桥架等电气设备及材料的供货、安装及调试。
（2）、本包负责总图内高压电缆、变压器温控器及低压零序互感器相关电缆、低压配电系统综合监控内光缆的供货、安装及调试。
（3）、本包负责新建9#变配电站、10#变配电站、11#变配电站的照明、防雷、接地相关电气设备及材料的供货、安装及调试。
（4）、本包负责9#变配电站、10#变配电站、11#变配电站、12#变配电站、低压配电系统综合监控系统内所有电气设备、材料的安装及调试。
设备清单所描述的所有设备，每台设备应成套地配备安全、有效及可靠运行所需的附件。
应依照有关标准制造，保证技术和使用功能的完善。
4）、与操纵专业的接口（1）、所有带电机操纵回路的操纵柜、配电柜均需留有与PLC的操纵接口，电机运行、故障及手动/自动转换开关节点信号等均需反馈给PLC，并能同意由PLC发出的操纵命令。
（2）、装设有多功能电量变送器的回路，需将各种电气参数通过总线接口送至智能配电系统。
（3）、变频调速操纵器要求除以上各种电参量外，还需将速度反馈给PLC操纵系统，并能依照PLC发出的调速指令进行调速运行。
5）、本次工程工期要求为：打算开工日期:2018年3月23日，打算竣工日期:2018年7月28日。
本工程具有工期紧、交叉配合作业多，技术质量、安全、文明施工、环境爱护要求高的特点。
为了实现业主的工期、安全、质量目标要求，使工程有序、高效、优质的完成，我单位对本次工程进行统一协调和治理，采取专门的施工治理措施，制定具有科学性的施工打算，与兄弟单位搞好紧密配合,确保多点同时施工，集中人力和物力，倒排工期，争取保质保量提早完成任务。
7. 施工日期实际开工日期：2018年5月16日竣工日期： 2018年8月10日本工程工期为：86个日历天数8．工程质量：全部施工项目达到合格,供电部门验收一次通过。
二、工程质量验收标准1.电气装置安装工程接地装置施工及验收规范GB50169-20162.《电气装置安装工程高压电器施工及验收规范》GB50147-20103.《电气装置安装工程母线装置施工及验收规范》GBJ49–904.《建筑电气工程施工质量验收规范》 GB50303-20155.《电气装置安装工程电气设备交接试验标》 GB50150-20166.《电力建设安全工作规程》 DL-5009.3-20167.建筑分项施工工艺标准三、施工组织设计编制依据1.天津津沽污水处理厂扩建及提标工程的设计图纸2.国网天津供电公司相关施工验收规定3. 国家电网公司基建项目治理规定。
国网（基建/2）111-20154. 国家电网公司基建质量治理规定。
国网（基建/2）112-20155. 国家电网公司基建安全治理规定。
国网（基建/2）173-20156. 国家电网公司基建技术治理规定。
国网（基建/2）174-20157. 《电力建设安全工作规程》 DL-5009.3-20168. 招标文件对此工程的具体描述及我方工程人员对现场的考察结果9. 以往类似工程项目成熟的施工经验工程项目一览表。
