维修电工_3级_操作技能鉴定_4.2.5试题评分表

维修电工高级工职业技能鉴定试题及答案一一、判断题正确的请在括号内打“√”,错误的请在括号内打“×”,每题1分,共30分系列可编程序控制器的输出继电器输出指令用OUT38表示;2.安装前熟悉电气原理图和PLC及有关资料,检查电动机、电气元器件,准备好仪器、仪表、工具和安装材料;并根据电气原理图安装电气管路;3.交磁电机扩大机是一种具有很高放大倍数、较小惯性、高性能、特殊构造的直流发电机;4.阳极不发射电子只吸收来自阴极的电子,管内抽成真空;5.与整流装置并联的其他负载切断时,或整流装置直流侧快速开关跳闸时,电流上升率变化极大,因而整流变压器产生感应电动势造成的过电压;这种过电压是尖峰电压,常用阻容吸收电路加以保护;6.晶闸管触发电路的触发信号可以是交流、直流信号,也可以是脉冲信号;7.无源逆变器的电源电压是交流;8.整流状态时整流器将交流电能变成直流电能供给电动机;9.来自三块KC04触发器13号端子的触发脉冲信号,分别送入KC42的2、4、12端;V1、V2、V3构成与非门电路;只要任何一个触发器有输出,S点就是低电平,V4截止,使V5、V6、V8组成的环形振荡器停振;10.分立元件组成的触发电路,线路复杂且使用元件多;11.由三极管组成的放大电路,主要作用是将微弱的电信号电压、电流放大成为所需要的较强的电信号;12.电伤伤害是造成触电死亡的主要原因,是最严重的触电事故;13.电动机是使用最普遍的电气设备之一,一般在70%-95%额定负载下运行时,效率最低,功率因数大;14.交流电压的量程有10V,100V,500V,三档;用毕应将万用表的转换开关转到高电压档,以免下次使用不慎而损坏电表;15.读图的基本步骤有：图样说明,看电路图,看安装接线图;16.通电直导体在磁场中所受力方向,可以通过左手定则来判断;17.电压表的读数公式为：U＝E+I;18.电流流过负载时,负载将电能转换成热能;电能转换成热能的过程,叫做电流做的功,简称电功;19.电流流过负载时,负载将电能转换成其他形式的能;电能转换成其他形式的能的过程,叫做电流做功,简称电功;20.电阻器反映导体对电流起阻碍作用的大小,简称电阻;21.电压的方向规定由高电位点指向低电位点;22.电路的作用是实现电流的传输和转换、信号的传递和处理;23.创新既不能墨守成规,也不能标新立异;24.职业道德不倡导人们的牟利最大化观念;25.职业道德是指从事一定职业的人们,在长期职业活动中形成的操作技能;触发电路中,当J＝1、K＝1、Qn＝1时,触发器的状态为置1;27.负载电压ua为矩形波,电流ia为交变的正弦波;的U0＝5V,它的最大输出电流为;29.在R′＝Ri的状态下,无论从功率或效率的角度来看,都比较理想,故这种状态称为振荡器的最佳状态;30.为防止中频电流在Cd产生较高的中频电压,影响逆变器的运行,Cd的容量要足够大,可认为整流器输出为一恒流源;二、选择题请将正确答案的代号填入括号内,每题1分,共70分1.指令为结束指令;A．NOP B．END C．S D．R2.在编程时,也可把所需要并联的回路连贯地写出,而在这些回路的末尾连续使用与支路个数相同的ANB指令,这时指令最多使用;A．没有限制B．有限制C．七次D．八次3.当程序需要接通时,全部输出继电器的输出自动断开,而其他继电器仍继续工作;A．M70 B．M71 C．M72 D．M774.定时器相当于继电控制系统中的延时继电器;F-40系列可编程序控制器可设定;A．～B．～99s C．～999s D．～9999s5.定时器相当于继电控制系统中的延时继电器;F-20系列可编程序控制器可设定;A．～B．～99s C．～999s D．～9999s可编程序控制器具有停电保持功能的辅助继电器的点数是;A．5 B．8 C．12 D．16可编程序控制器输入的点数是;A．5 B．8 C．12 D．168.车床电气大修应对控制箱损坏元件进行更换,,配电盘全面更新;A．整理线路B．清扫线路C．局部更新D．重新敷线触发器的特性方程是;10.下列金属及合金的熔点最低的是;A．铅B．钨C．铬D．黄铜11.有配合关系的尺寸,其配合的等级,应根据分析查阅有关资料来确定;A．性质B．公差C．性质或公差D．性质和公差型经济型数控机床系统通电后,如长时间不运行,应将功放开关置于位置;A．接通B．断开C．手动D．选择系列经济型数控机床通电试车不包含内容;A．数控系统参数核对B．手动操作C．接通强电柜交流电源D．直流电源的检查14.在第一次接通电源前,应先暂时切断伺服驱动电源面板上的功放开关;A．伺服驱动B．主轴与辅助装置C．强电柜驱动D．数控系统系列经济型数控机床通电前检查不包括;A．输入电源电压和频率的确认B．直流电源的检查C．确认电源相序D．检查各熔断器16.编程器的数字键由0～9共10个键组成,用以设置地址号、、定时器的设定值等;A．工作方式B．顺序控制C．计数器D．参数控制17.编程器的数字键由0～9共10个键组成,用以设置、计数器、定时器的设定值等;A．顺序控制B．地址号C．工作方式D．参数控制18.接通可编程序控制器的交流电源以保证当电池断开以后,不致于因断电而丢失程序;A．存储器B．寄存器C．RAM D．ROM19.晶闸管中频电源能自动实现调节,在金属加热和熔炼的全过程中,中频频率始终适应负载振荡回路谐振的需要;A．频率B．功率C．电压D．电流型高频设备接通电源加热后阳极电流为零,这种情况多半是的问题;A．栅极电路B．阳极槽路电容器C．栅极电路上旁路电容器D．栅极回馈线圈到栅极这一段有断路的地方21.工作台运行速度过低不足的原因是;A．发电机励磁回路电压不足B．控制绕组2WC中有接触不良C．电压负反馈过强等D．以上都是22.真空三极管具有阳极、和栅极;A．控制极B．集电极C．阴极D．阳极23.对于小容量晶闸管,在其控制极和阴极之间加一并联,也可对电压上升率过大引起晶闸管误导通起到良好的抑制作用;A．电阻B．电抗C．电感D．电容24.防止电压上升率过大造成误导通的实用办法,是在每个桥臂串一个ls;A．空心电抗器B．硒堆保护C．阻容保护D．压敏电阻25.直流快速开关的动作时间仅2ms,全部分断电弧也不超过ms,适用于中、大容量整流电路的严重过载和直流侧短路保护;A．15～20 B．10～15 C．20～25 D．25～30电路在晶闸管串联电路中还可起到的作用;A．静态均压B．动态均压C．静态均流D．动态均流27.瞬间过电压也是瞬时的尖峰电压,也用加以保护;A．阻容吸收电路B．电容接地C．阀式避雷器D．非线性电阻浪涌吸收器28.脉冲移相控制环节改变,可直接控制V13由关断转为导通的时刻,从而达到移相控制的目的;29.电流型逆变器中间环节采用电抗器滤波,;A．电源阻抗很小,类似电压源B．电源呈高阻,类似于电流源C．电源呈高阻,类似于电压源D．电源呈低阻,类似于电流源30.串联谐振逆变器电路每个桥臂由;A．一只晶闸管B．一只二极管串联C．一只晶闸管和一只二极管并联D．一只晶闸管和一只二极管串联31.可逆电路从控制方式分可分为有可逆系统;A．并联和无并联B．并联和有环流C．并联和无环流D．环流和无环流32.常见的可逆主电路连接方式有两种;A．反并联和交叉连接B．并联和交叉连接C．并联和反交叉连接D．并联和反交叉连接33.通过变流器把直流电能变成某一频率或可调频率的交流电能直接供电给负载的,叫做;A．有源逆变B．无源逆变C．整流D．反馈34.感性负载的特点是电流的变化滞后于电压的变化,这就可能在电源正半周结束时阳极电流仍大于电流;A．负载B．维持C．关断D．启动35.集成化六脉冲触发组件每相同步电压经型网络滤波,约移相30°;A．RC B．RCT C．LC D．LCT就是电路;A．脉冲调制B．脉冲列调制C．六路双脉冲D．六路单脉冲37.热脱扣器的整定电流应所控制负载的额定电流;A．不小于B．等于C．小于D．大于38.下列控制声音传播的措施中不属于吸声措施;A．用薄板悬挂在室内B．用微穿孔板悬挂在室内C．将多孔海绵板固定在室内D．在室内使用隔声罩39.潮湿场所的电气设备使用时的安全电压为;A．9V B．12V C．24V D．36V40.钻夹头用来装夹直径以下的钻头;A．10mm B．11mm C．12mm D．13mm41.游标卡尺测量前应清理干净,并将两量爪合并,检查游标卡尺的;A．贴合情况B．松紧情况C．精度情况D．平行情况降压启动的指电动机启动时,把定子绕组联结成Y形,以降低启动电压,限制启动电流;待电动机启动后,再把定子绕组改成,使电动机全压运行;A．YY B．Y形C．DD形D．D形降压启动的指电动机启动时,把定子绕组联结成Y形,以启动电压,限制启动电流;A．提高B．减少C．降低D．增加降压启动的指电动机启动时,把联结成Y形,以降低启动电压,限制启动电流;A．定子绕组B．电源C．转子D．定子和转子45.读图的基本步骤有：看图样说明,,看安装接线图;A．看主电路B．看电路图C．看辅助电路D．看交流电路46.稳压管虽然工作在反向击穿区,但只要不超过允许值,√N结不会过热而损坏;A．电压B．反向电压C．电流D．反向电流47.将变压器的一次侧绕组接交流电源,二次侧绕组与连接,这种运行方式称为变压器空载运行;A．短路B．开路C．断路D．通路48.正弦量的平均值与最大值之间的关系正确的是;A．B．C．49.穿越线圈回路的磁通发生变化时,线圈两端就产生; A．电磁感应B．感应电动势C．磁场D．电磁感应强度50.变化的磁场能够在导体中产生感应电动势,这种现象叫;A．电磁感应B．电磁感应强度C．磁导率D．磁场强度51.当直导体和磁场垂直时,与直导体在磁场中的有效长度、所在位置的磁感应强度成;A．相等B．相反C．正比D．反比52.在,磁力线由S极指向N极;A．磁场外部B．磁体内部C．磁场两端D．磁场一端到另一端53.在,磁力线由N极指向S极;A．磁体外部B．磁场内部C．磁场两端D．磁场一端到另一端54.使用电解电容时;A．负极接高电位,正极接低电位B．正极接高电位,负极接低电位C．负极接高电位,负极也可以接高电位D．不分正负极55.电阻器反映导体对电流起阻碍作用的大小,简称电阻,用字母表示;A．R B．ρC．ΩD．R56.在日常接待工作中,对待不同服务对象,态度应真诚热情、;A．尊卑有别B．女士优先C．一视同仁D．外宾优先57.职业纪律是企业的行为规范,职业纪律具有的特点;A．明确的规定性B．高度的强制性C．通用性D．自愿性58.下列关于勤劳节俭的论述中,正确的选项是;A．勤劳一定能使人致富B．勤劳节俭有利于企业持续发展C．新时代需要巧干,不需要勤劳D．新时代需要创造,不需要节俭59.职业道德对企业起到的作用;A．决定经济效益B．促进决策科学化C．增强竞争力D．树立员工守业意识60.市场经济条件下,职业道德最终将对企业起到的作用;A．决策科学化B．提高竞争力C．决定经济效益D．决定前途与命运61.根据滑台向后控制梯形图下列指令正确的是;A．LD07 B．AND07 C．ANI07 D．LDI0762.根据滑台向后控制梯形图下列指令正确的是;A．LD06、AND03、OR100、ANI07 B．LD06、AND03、OR100、AN07 C．LD100、OR06、AND03、ANI07 D．LD100、OR06、AND03、ANI07 63.振荡周期T＝Tl+T2,其中T1＝;A．0.693C2R1R2/R1+R2 B．R1+R2/C2R1R2C．D．64.最小逆变角;一般取＝;A．15°～20°B．20°～25°C．20°～30°D．30°～35°调制脉冲频率为Hz,调节R1、R2、C1、C2值可改变频率;A．5～10M B．1～5M C．5～10k D．1～5k66.当负载等效电阻R′相对于Ri大得很多时,振荡回路中的端电压U′增加,栅极反馈电压随着增加,阳极电压最小值Uamin减小到低于栅极电压的程度,这种状态称为;A．过零状态B．欠压状态C．过压状态D．临界状态67.当ωt＝0°时,i1、i2、i3分别为;A．0、负值、正值B．0、正值、负值C．负值、0、正值D．负值、正值、068.如图所示,不计电压表和电流表的内阻对电路的影响;开关接2时,电流表的电流为;A．0A B．10A C．D．约等于0.2A69.转矩极性鉴别器常常采用运算放大器经正反馈组成的电路检测速度调节器的输出电压un;A．多沿震荡B．差动放大C．施密特D．双稳态70.电流正反馈是在时,起着补偿作用,其补偿程度与反馈取样电阻Rv的分压比有关;A．程序运行时B．负载发生变化C．电机高速D．电机低速一、判断题正确的请在括号内打“√”,错误的请在括号内打“×”,每题1分,共30分1.×2.×3.√4.√5.√6.√7.×8.√9.×10.√11.√12.×13.×14.√15.√16.√17.×18.×19.√20.√21.√22.×23.×24.×25.×26.×27.×28.×29.√30.×二、选择题请将正确答案的代号填入括号内,每题1分,共70分69 C。

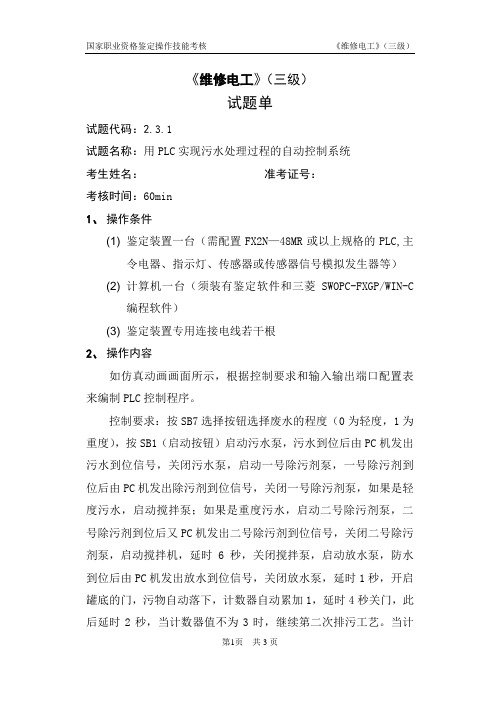

《维修电工》（三级）试题单试题代码：2.3.1试题名称：用PLC实现污水处理过程的自动控制系统考生姓名：准考证号：考核时间：60min1、操作条件(1) 鉴定装置一台（需配置FX2N—48MR或以上规格的PLC,主令电器、指示灯、传感器或传感器信号模拟发生器等）(2) 计算机一台（须装有鉴定软件和三菱SWOPC-FXGP/WIN-C编程软件）(3) 鉴定装置专用连接电线若干根2、操作内容如仿真动画画面所示，根据控制要求和输入输出端口配置表来编制PLC控制程序。

控制要求：按SB7选择按钮选择废水的程度（0为轻度，1为重度），按SB1（启动按钮）启动污水泵，污水到位后由PC机发出污水到位信号，关闭污水泵，启动一号除污剂泵，一号除污剂到位后由PC机发出除污剂到位信号，关闭一号除污剂泵，如果是轻度污水，启动搅拌泵；如果是重度污水，启动二号除污剂泵，二号除污剂到位后又PC机发出二号除污剂到位信号，关闭二号除污剂泵，启动搅拌机，延时6秒，关闭搅拌泵，启动放水泵，防水到位后由PC机发出放水到位信号，关闭放水泵，延时1秒，开启罐底的门，污物自动落下，计数器自动累加1，延时4秒关门，此后延时2秒，当计数器值不为3时，继续第二次排污工艺。

当计第1页共3页第2页 共3页 数器累加到3时，计数器自动清零，并且小车启动，将该箱运走，调换成空箱，换箱需要6秒时间，换箱完成后开始第二次排污工艺。

如果按过SB2（停止按钮），则在关闭罐底的门后，延时2秒整个工艺停止。

仿真动画(1) 根据控制要求画出控制流程图；(2) 写出梯形图程序或语句表（考生自选其一）；(3) 使用计算机软件进行程序输入；(4) 下载程序并进行调试；3、操作要求(1) 画出正确的控制流程图；(2) 写出梯形图程序或语句程序（考生自选其一）；(3) 会使用计算机软件进行程序输入；(4) 在鉴定装置上接线，用计算机软件模拟仿真进行调试；(5) 未经允许擅自通电，造成设备损坏者该项目零分；第3页共3页。

考件编号: 注 意 事 项 一、本试卷依据2001年颁布的《维修电工》国家职业标准命制。

二、请根据试题考核要求，完成考试内容。

三、请服从考评人员指挥，保证考核安全顺利进行。

试题1、 “PLC+VVVF+三相异步电动机”的设计、安装与调试 任务要求: 待定 考核 (1)电路设计:根据任务要求，设计，列出PLC 控制I/O 口(输入/输出)元 件地址分配表，根据加工工艺，设计梯形图及PLC 控制I/o 口(输入/输出)接线图，根据梯形图，列出指令表。

(2 )安装与接线: ①按主电路电路图在指定位置正确安装与配线，布置要合理，安装要准确、紧固，配线导线要紧固、美观。

②PLC 控制I/O 口(输入/输出)接线图接线，布置要合理，安装要准确、紧固，配线导线要紧固、美观。

(3)正确地将所编程序（梯形图）输入PLC;按照被控设备的动作要求进行模拟调试，达到设计要求。

(4)通电试验:正确使用电工工具及万用表，进行仔细检查，最好通电试验一次成功， 并注意人身和设备安全。

( 5 )满分45分.考试时间180分钟内 试题2、检修（T 68卧式镗床、X 62 W 铣床）设备局部电气线路 检修（T 68卧式镗床、X 62 W 铣床）局部电气线路故障。

在主拖动电气线路和控制电路中设隐蔽故障２处。

考生单独排除故障。

考核要求： （1）正确使用电工工具、仪器和仪表。

（2）根据故障现象，在电气控制电路图上分析故障可能产生的原因，确定故障发生的范围。

（3）在考核过程中，带电进行检修时，注意人身和设备的安全。

（4）满分40分，考试时间40分钟。

试题3、用双踪示波器观察波形 考核要求： （1）用双踪示波器观察由低频信号发生器发出的指定信号，使荧光屏上显示合适的稳定波形，测量有关的参数。

（2）满分10分，考核时间20分钟。

考生答题不准超过此线考件编号:4、职业素养与安全意识考核要求：1、操作安全保护不符合安全操作规程2、符合职业岗位的要求3、遵守赛场纪律，尊重赛场工作人员，爱惜赛场的设备和器材，保持工位的整洁4、满分5分。

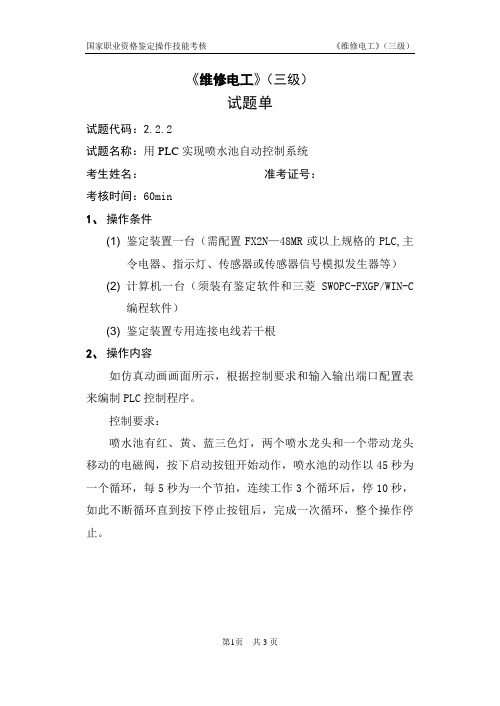

《维修电工》（三级）
试题单
试题代码：2.2.2
试题名称：用PLC实现喷水池自动控制系统
考生姓名：准考证号：
考核时间：60min
1、操作条件
(1) 鉴定装置一台（需配置FX2N—48MR或以上规格的PLC,主
令电器、指示灯、传感器或传感器信号模拟发生器等）
(2) 计算机一台（须装有鉴定软件和三菱SWOPC-FXGP/WIN-C
编程软件）
(3) 鉴定装置专用连接电线若干根
2、操作内容
如仿真动画画面所示，根据控制要求和输入输出端口配置表来编制PLC控制程序。

控制要求：
喷水池有红、黄、蓝三色灯，两个喷水龙头和一个带动龙头移动的电磁阀，按下启动按钮开始动作，喷水池的动作以45秒为一个循环，每5秒为一个节拍，连续工作3个循环后，停10秒，如此不断循环直到按下停止按钮后，完成一次循环，整个操作停止。

仿真动画
灯、喷水头和电磁阀的动作安排见状态表，状态表中该设备
有输出的节拍下显示灰色，无输出为空白。

输入端口配置表1
输出端口配置表2
(1) 根据控制要求画出控制流程图；
(2) 写出梯形图程序或语句表（考生自选其一）；
(3) 使用计算机软件进行程序输入；
(4) 下载程序并进行调试；
3、操作要求
(1) 画出正确的控制流程图；
(2) 写出梯形图程序或语句程序（考生自选其一）；
(3) 会使用计算机软件进行程序输入；
(4) 在鉴定装置上接线，用计算机软件模拟仿真进行调试；
(5) 未经允许擅自通电，造成设备损坏者该项目零分；。

维修电⼯_4级_操作技能鉴定_1.2.5试题单_1《维修电⼯》（四级）
试题单
试题代码：1.2.5
试题名称：⽤PLC实现彩灯闪烁的控制
准考证号：考位号:
考核时间：60min
1、操作条件
(1) 鉴定装置⼀台（已配置FX2N—48MR或以上规格的PLC,主
令电器、指⽰灯、传感器或传感器信号模拟发⽣器等）
(2) 计算机⼀台（已装有鉴定软件和三菱SWOPC-FXGP/WIN-C
编程软件）
(3) 鉴定装置专⽤连接电线若⼲根
2、操作内容
控制要求：
当开关SB1接通时彩灯LD1和LD2按照循环要求⼯作，SB1断开后彩灯都熄灭。

灯⼯作循环：
LD1彩灯亮，延时Xs后，→闪烁三次（每⼀周期为亮1s熄
1s）→LD2彩灯亮，延时Ys后熄灭→进⼊再循环。

各元器件说明和输⼊输出端⼝配置表由鉴定软件⾃动⽣成。

(1) 在鉴定装置上进⾏接线；
(2) 根据控制要求设计PLC梯形图或语句表；
(3) 进⾏程序输⼊并完成系统调试。

3、操作要求
(1) ⽤FX2N系列PLC按控制要求写出梯形图或语句表；
(2) 按输⼊输出端⼝配置表接线；
(3) ⽤基本指令编制的程序，进⾏程序输⼊并完成系统调试。

(4) 未经允许擅⾃通电，造成设备损坏者该项⽬零分。

模拟输⼊输出端⼝。

《维修电工》（三级）试题单试题代码：2.1.4试题名称：用PLC实现混料罐自动控制系统考生姓名：准考证号：考核时间：60min1、操作条件(1) 鉴定装置一台（需配置FX2N—48MR或以上规格的PLC,主令电器、指示灯、传感器或传感器信号模拟发生器等）(2) 计算机一台（须装有鉴定软件和三菱SWOPC-FXGP/WIN-C编程软件）(3) 鉴定装置专用连接电线若干根2、操作内容如仿真动画画面所示，根据控制要求和输入输出端口配置表来编制PLC控制程序。

控制要求：初始状态所有泵均关闭。

按下启动按钮后进料泵1启动，当液位到达SI4时根据不同配方的工艺要求进行控制：如果按配方1则关闭进料泵1且启动进料泵2；如果按配方2则进料泵1和2均打开。

当进料液位到达SI6时将进料泵1和2全部关闭同时打开混料泵，混料泵持续运行3秒后又根据不同配方的工艺要求进行控制：如果按配方1则打开出料泵，等到液位下降到SI4时停止混料泵；如果按配方2则打开出料泵且立即停止混料泵。

直到液位下降到SI1时关闭出料泵，完成一次循环。

按了启动按纽以后，混料罐首先按配方1连续循环，循环N次第1页共3页后，混料罐自动转为配方2仍作连续循环，再循环N次后停止。

按停止按钮SB2混料罐完成本次循环停止。

（N＝1～9，可由循环次数选择按钮SB9-SB12以BCD码设定）仿真动画输入端口配置表1输出端口配置表2（软件未升级前，暂时先按表中地址执行）(1) 根据控制要求画出控制流程图；(2) 写出梯形图程序或语句表（考生自选其一）；(3) 使用计算机软件进行程序输入；(4) 下载程序并进行调试；3、操作要求(1) 画出正确的控制流程图；(2) 写出梯形图程序或语句程序（考生自选其一）；(3) 会使用计算机软件进行程序输入；(4) 在鉴定装置上接线，用计算机软件模拟仿真进行调试；根据考评员要求或鉴定装置自动生成的次数要求，设置循环次数选择按钮，向考评员演示。

《维修电工》（三级）试题单试题代码：3.1.1试题名称：逻辑无环流可逆直流调速系统1考生姓名：准考证号：考核时间：60min1、操作条件(1) 514C直流可逆调速系统鉴定装置(2) 直流电动机-发电机组：Z400/20-220，P N=400W,U N=220V,I N=3.5A, n N=2000r/min ，测速发电机：55V/2000 r/min(3) 鉴定装置专用连接电线若干根(4) 万用表2、操作内容(1) 根据系统控制要求画出直流可逆调速控制系统接线图，标明各设备元件名称与编号，并在实训装置上完成系统接线。

(2) 根据系统控制要求,调整系统相关参数,使系统达到控制要求和稳定运行。

(3) 直流调速系统特性曲线测量与绘制。

(4) 画出逻辑选触无环流可逆直流调速系统原理图，并在上述逻辑选触无环流可逆直流调速系统原理图中标出正向运行时系统工作状态(各物理量的极性)；3、操作要求（1）可逆直流调速系统控制要求：可逆直流调速系统设有电动机的电枢电流表、电枢电压表、励磁电流表、转速表以监视系统运行状况。

系统主电路设有自动空气断路器和熔断器保护。

系统分别设有正向和反向转速给定电位器，要求正向和反向转速给定电压*n U 为0V ～±5V 时，电动机的转速为0转/分～±1200转/分。

系统还设有外接电流限幅调节电位器。

系统采用电动机-发电机组和可变电阻箱作为负载。

（2） 根据上述控制要求和调试运行测量所用的给定电压表和测速发电机两端电压表画出直流可逆调速系统接线图，标明各设备元件名称与编号，并在实训装置上完成系统接线（3） 根据上述控制要求,调整直流调速系统系统相关参数,使直流调速系统达到上述控制要求和稳定运行, 并向考评员演示。

（4） 直流调速系统特性曲线测量与绘制：1）调节特性曲线测量与绘制：改变转速给定电压*n U ,测量电动机转速n 和测速发电机两端电压Tn U ，并将实测的给定电压*n U 、转速n 和测速发电机两端电压Tn U 值填入下表。
