测定玻璃的折射率(完美的物理实验,看完实验满分)

测量玻璃的折射率实验分析与总结折射率测量是国际上用来鉴定玻璃质量的常见方法之一。

该实验用来分析和总结玻璃材料折射率，是国外及国内标准检测中必不可少的重要实验过程。

本报告对折射率测量过程的技术原理进行了全面总结。

折射率测量是总结玻璃材料的折射率的标准化过程。

其原理是入射到玻璃材料表面上的光束会产生折射率，即便是入射到玻璃材料表面时，折射率也不能完全保持同样。

由于玻璃材料折射率的不同，会导致玻璃材料的光学特性发生变化，这就是玻璃材料折射率的重要性所在。

因此，玻璃材料的折射率测量是衡量其物理性能的基本指标。

测量玻璃材料折射率的步骤如下：首先，设定合适的实验条件，如发生临界角的光束的入射角度、实验室的温度和湿度等;其次，测量折射率是需要对玻璃材料进行样品剥离，层层递进，清楚测量表征材料表面形态，材料物理性质，如厚度、宽度、变形率、折射率等；再次，实验室要根据样品的特性，制定合适的实验方案，通过实验设备，测定玻璃材料折射率；最后，对实验结果进行分析和总结，给出玻璃材料的折射率等物理性质值，以及相应的特性曲线。

实验原理的总结，便是测量玻璃材料折射率的主要步骤。

要测量玻璃材料的折射率，除了有一定的实验技术外，还需要专业的实验设备，比如データ取得装置，折射角度计，光学准直器，测量系统等。

如果在实验过程中全程控制角度偏差，实验仪器湿度等参数，可以提高实验精确度、可信度，以期达到理想的折射测量结果。

折射率是玻璃材料最基础的物理性质，用于测量玻璃材料的折射率，可以满足国内外标准的检测要求，是企业生产玻璃材料的重要依据。

本报告对测量玻璃材料折射率实验分析与总结。

测定玻璃的折射率知识元测定玻璃的折射率知识讲解一、实验目的测定玻璃的折射率．二、实验原理折射率公式n=．三、实验器材木板、白纸、玻璃砖、大头针、图钉、量角器、三角板、铅笔．四、实验步骤1．把白纸用图钉钉在木板上．2．在白纸上画一条直线aa′作为界面，画一条线段AO作为入射光线，并过O点画出界面aa′的法线NN′．3．把长方形的玻璃砖放在白纸上，使它的一条边跟aa′对齐，并画出玻璃砖的另一个长边bb′．4．在AO线段上竖直地插上两枚大头针P1、P2．5．在玻璃砖的bb′一侧竖直地插上大头针P3，用眼睛观察调整视线要使P3能同时挡住P1和P2的像．6．同样地在玻璃砖的bb′一侧再竖直地插上大头针P4，使P4能挡住P3本身和P1、P2的像．7．记下P3、P4的位置，移去玻璃砖和大头针，过P3、P4画直线O′B与bb′交于O′点，连接OO′，OO′就是玻璃砖内的折射光线的方向，入射角θ1=∠AON，折射角θ2=∠O′ON′．8．用量角器量出入射角θ1和折射角θ2的度数．9．从三角函数表中查出入射角和折射角的正弦值，记入自己设计的表格里．10．用上面的方法分别作出入射角是30°、45°、60°时的折射角，查出入射角和折射角的正弦值，把这些数据也记在表格里．11.算出不同入射角时的值，比较一下，看它们是否接近一个常数，求出几次实验中所测的平均值，这就是玻璃的折射率．12．也可用如下方法求折射率n．用圆规以O为圆心，任意长为半径画圆，交入射线于P点，交折射线于Q点；过P作法线的垂线，交于N，过Q作法线的垂线，交于N′；用刻度尺分别测出PN和QN′之长，则n=．五、注意事项1．用手拿玻璃砖时，手只能接触玻璃砖的毛面或棱，不能触摸光洁的光学面．严禁把玻璃砖当尺子画玻璃砖的两个边aa′、bb′．2．实验过程中，玻璃砖在纸上的位置不可移动．3．大头针应竖直地插在白纸上，且玻璃砖每一侧的两枚大头针P1和P2间、P3和P4间的距离应尽量大一些，以减少确定光路方向时造成的误差．4．实验时入射角不宜过小，否则会使入射角和折射角的值偏小，增大测量误差；入射角也不宜过大，否则在bb′一侧要么看不到P1、P2的虚像，要么看到P1、P2的像模糊不清，并且变粗，不便于插大头针P3、P4．例题精讲测定玻璃的折射率例1.某小组做测定玻璃的折射率实验，所用器材有：玻璃砖，大头针，刻度尺，圆规，笔，白纸。

测量玻璃的折射率实验报告摘要：本实验旨在测量玻璃的折射率。

通过使用光线的折射现象，利用斯涅尔定律和折射率的定义，设计了实验装置并进行了一系列实验。

通过测量入射角和折射角的关系，利用斯涅尔定律求解出玻璃的折射率。

实验结果表明，玻璃的折射率为1.5左右，与理论值相符。

引言：折射是光线从一种介质传播到另一种介质时，由于介质的不同而改变传播方向的现象。

折射现象的研究对于了解光的传播规律以及光在不同介质中的行为具有重要意义。

折射率是描述光在介质中传播速度变化的物理量，是表征介质对光的阻碍程度的重要参数。

本实验通过测量玻璃的折射率，旨在加深对折射现象和折射率的理解。

实验装置和方法：实验装置主要包括光源、光线传播路径、测量仪器等。

光源使用一束单色光，通过准直器使光线基本平行，然后经过一个可调节入射角的装置射入待测的玻璃板。

在玻璃板的另一侧，使用一个转动的测量仪器测量出射角。

实验过程中，通过调整入射角并测量相应的折射角，得到多组数据，进而求解出玻璃的折射率。

实验结果与分析：通过对多组实验数据的处理，我们得到了入射角和折射角的关系。

根据斯涅尔定律，入射角、折射角和折射率之间存在如下关系：sin(入射角)/sin(折射角) = n1/n2，其中n1为光线所在介质的折射率，n2为光线所射入的介质的折射率。

通过变换得到折射率的计算公式：n2 = n1 * sin(入射角)/sin(折射角)。

根据实验测得的入射角和折射角数据，代入公式计算得到玻璃的折射率。

实验结果表明，玻璃的折射率约为1.5左右。

这与理论值相符合，说明实验方法和测量结果的可靠性。

通过对实验数据的分析，我们还发现入射角和折射角之间的正弦函数关系，即sin(入射角)/sin(折射角)为常数。

这进一步验证了斯涅尔定律的正确性。

结论：本实验通过测量玻璃的折射率，深入理解了光的折射现象和折射率的概念。

通过实验数据的处理和分析，得出了玻璃的折射率约为1.5，与理论值相符合。

测量玻璃折射率实验报告详解标题：测量玻璃折射率实验报告详解摘要：本篇实验报告旨在详细介绍测量玻璃折射率的实验步骤、原理和结果分析。

通过实验，我们能够理解光的折射现象，并利用相关的测量方法确定不同种类玻璃的折射率。

本报告由文章生成AI撰写，内容丰富且有价值。

引言：玻璃是一种常用的材料，具有广泛的应用领域。

了解玻璃的折射率对光学器件的设计和工程实践非常重要。

本实验旨在通过测量玻璃的折射率来探究其光学特性。

实验将详细介绍使用角度测量法和光程差测量法两种方法来测量玻璃折射率的步骤和原理，并给出实验结果的分析和总结。

通过本实验的学习，我们将更深入地了解折射率的概念和测量方法。

实验步骤：1. 实验前准备：1.1 准备所需材料：光源、玻璃样品、测角仪等。

1.2 搭建实验装置并调整光源和测角仪的位置。

2. 角度测量法：2.1 将测角仪固定在光源和玻璃样品之间的适当位置。

2.2 调整测角仪，使其指向光源发出的光线。

2.3 将玻璃样品固定在测角仪上，并记录其表面与入射光线的夹角。

2.4 旋转测角仪，找到透射光线的夹角并记录。

3. 光程差测量法：3.1 将玻璃样品放置在一隔板上，使其与光源成一定夹角。

3.2 通过光程差装置，测量入射光线和透射光线的光程差。

3.3 根据光程差和样品厚度计算折射率。

结果和讨论：通过角度测量法和光程差测量法，我们得到了一系列玻璃样品的折射率数据。

根据实验数据，我们可以得出以下结论：1. 不同种类玻璃的折射率各不相同，这与其化学成分和微观结构有关。

2. 在相同条件下，角度测量法和光程差测量法得到的折射率数据具有一致性。

总结：本实验通过测量玻璃折射率，详细介绍了角度测量法和光程差测量法两种常用的测量方法。

通过实验，我们深入理解了折射率的概念和测量原理。

同时，我们发现不同种类的玻璃具有不同的折射率，这与其微观结构和化学成分有关。

在以后的实践中，我们可以根据实验数据选择合适的玻璃材料，并合理设计光学器件。

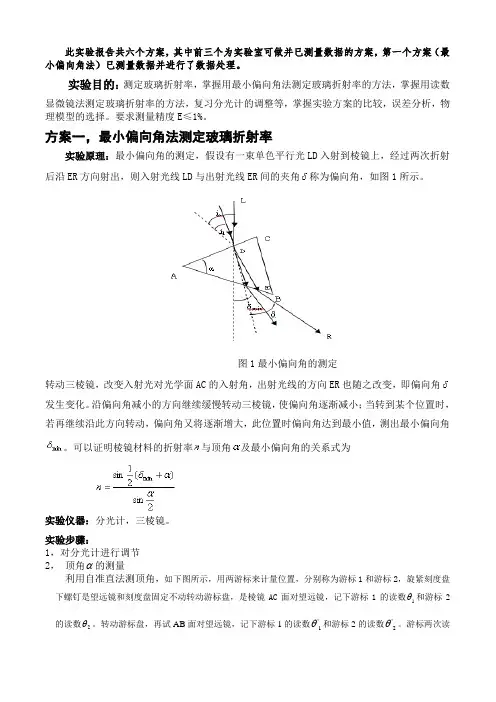

此实验报告共六个方案，其中前三个为实验室可做并已测量数据的方案，第一个方案（最小偏向角法）已测量数据并进行了数据处理。

实验目的：测定玻璃折射率，掌握用最小偏向角法测定玻璃折射率的方法，掌握用读数显微镜法测定玻璃折射率的方法，复习分光计的调整等，掌握实验方案的比较，误差分析，物理模型的选择。

要求测量精度E≤1%。

方案一，最小偏向角法测定玻璃折射率实验原理：最小偏向角的测定，假设有一束单色平行光LD入射到棱镜上，经过两次折射后沿ER方向射出，则入射光线LD与出射光线ER间的夹角称为偏向角，如图1所示。

• 图1最小偏向角的测定转动三棱镜，改变入射光对光学面AC的入射角，出射光线的方向ER也随之改变，即偏向角发生变化。

沿偏向角减小的方向继续缓慢转动三棱镜，使偏向角逐渐减小；当转到某个位置时，若再继续沿此方向转动，偏向角又将逐渐增大，此位置时偏向角达到最小值，测出最小偏向角。

可以证明棱镜材料的折射率与顶角及最小偏向角的关系式为实验仪器：分光计，三棱镜。

实验步骤：1，对分光计进行调节2，顶角α的测量利用自准直法测顶角，如下图所示，用两游标来计量位置，分别称为游标1和游标2，旋紧刻度盘θ和游标2下螺钉是望远镜和刻度盘固定不动转动游标盘，是棱镜AC面对望远镜，记下游标1的读数1的读数2θ。

转动游标盘，再试AB 面对望远镜，记下游标1的读数'1θ和游标2的读数'2θ。

游标两次读数之差21θθ-或者''21θθ-，就是载物台转过的角度，而且是α角的补角''21211802θθθθα︒-+-=-3，最小偏向角法测定玻璃折射率如下图，当光线以入射角1i 入射到三棱镜的AB 面上后相继经过棱镜两个光学面AB AC 折射后,以2i 角从AC 出射。

出射光线和入射光线的夹角δ称为偏向角。

对于给定三棱镜， 偏向角δ的数值随入射角1i 的变化而改变。

当入射角1i 为某值时(或者1i 与2i 相等时)，偏向角δ将达到最小值0δ，0δ称为最小偏向角，由几何关系和折射定，可得它与棱镜的顶角A 和折射率n 之间有如下关系：2sin 2sinA A n δ+=A.将待测三棱镜放在载物平台，调节平台到适当的高度，使得从平行光管发出的平行光只有少部分能从三棱镜的上方射入望远镜；B.调节三棱镜的位置使得平行光管的平行光以一定的角度入射到棱镜的AB 面；C.在AC面上调节望远镜使得可以接收并观察出射光线；D.缓慢双向调节三棱镜的位置以改变入射角的大小，当转到某一位置时，如果再往任意方向的微小转动都使得偏向角变大，那么这个位置的极限位置就是可以得到最小偏向角的三棱镜的位置，读出出射光线的方向角度；E.转动三棱镜，让入射平行光从另一面AC入射，在AB面接受出射光，重复上述步骤，读出入射光线的方向角度。

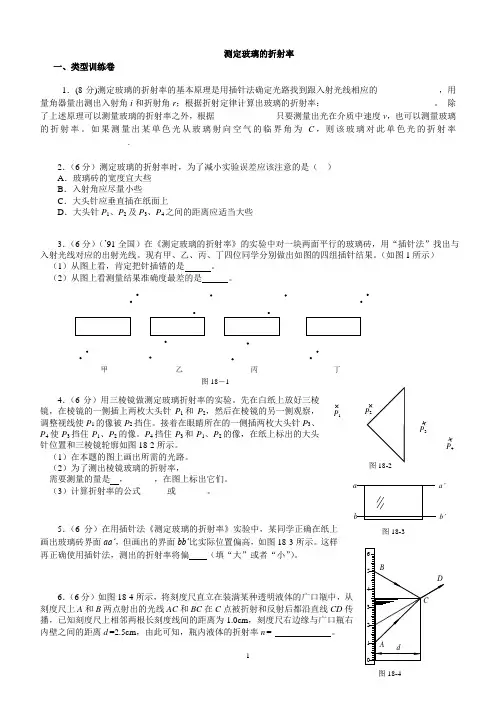

测定玻璃的折射率一、类型训练卷1．(8分)测定玻璃的折射率的基本原理是用插针法确定光路找到跟入射光线相应的______________，用量角器量出测出入射角i和折射角r；根据折射定律计算出玻璃的折射率：_________________________。

除了上述原理可以测量玻璃的折射率之外，根据______________只要测量出光在介质中速度v，也可以测量玻璃的折射率。

如果测量出某单色光从玻璃射向空气的临界角为C，则该玻璃对此单色光的折射率____________________.2．（6分）测定玻璃的折射率时，为了减小实验误差应该注意的是（）A．玻璃砖的宽度宜大些B．入射角应尽量小些C．大头针应垂直插在纸面上D．大头针P1、P2及P3、P4之间的距离应适当大些3．（6分）（’91全国）在《测定玻璃的折射率》的实验中对一块两面平行的玻璃砖，用“插针法”找出与入射光线对应的出射光线。

现有甲、乙、丙、丁四位同学分别做出如图的四组插针结果。

（如图1所示）（1）从图上看，肯定把针插错的是。

（2）从图上看测量结果准确度最差的是。

4．（6分）用三棱镜做测定玻璃折射率的实验。

先在白纸上放好三棱镜，在棱镜的一侧插上两枚大头针P1和P2，然后在棱镜的另一侧观察，调整视线使P1的像被P2挡住。

接着在眼睛所在的一侧插两枚大头针P3、P4使P3挡住P1、P2的像。

P4挡住P3和P1、P2的像，在纸上标出的大头针位置和三棱镜轮廓如图18-2所示。

（1）在本题的图上画出所需的光路。

（2）为了测出棱镜玻璃的折射率，需要测量的量是，______，在图上标出它们。

（3）计算折射率的公式______或_______。

5．（6分）在用插针法《测定玻璃的折射率》实验中，某同学正确在纸上画出玻璃砖界面aa’，但画出的界面bb’比实际位置偏高，如图18-3所示。

这样再正确使用插针法，测出的折射率将偏（填“大”或者“小”）。

6．（6分）如图18-4所示，将刻度尺直立在装满某种透明液体的广口瓶中，从刻度尺上A和B两点射出的光线AC和BC在C点被折射和反射后都沿直线CD传播，已知刻度尺上相邻两根长刻度线间的距离为1.0cm，刻度尺右边缘与广口瓶右内壁之间的距离d=2.5cm，由此可知，瓶内液体的折射率n=。

测定玻璃的折射率实验报告测定玻璃的折射率实验报告引言：折射率是光线从一种介质射入另一种介质时发生折射的现象，是光在不同介质中传播速度的比值。

测定玻璃的折射率是物理实验中常见的一项实验，通过测量光线从空气射入玻璃中的折射角和入射角，可以得到玻璃的折射率。

本实验旨在通过测定不同角度下光线的折射角和入射角，计算出玻璃的折射率，并探究光在玻璃中传播的规律。

实验装置和原理：实验中所用的装置包括一束光源、一块玻璃板、一支直尺和一个测角器。

光线从光源射入玻璃板，经过折射后，形成折射光线。

根据光的折射定律，入射角和折射角之间的关系可以用下式表示：n1*sin(θ1) = n2*sin(θ2)其中，n1和n2分别表示光在空气和玻璃中的折射率，θ1和θ2分别表示入射角和折射角。

实验步骤：1. 将玻璃板放置在水平桌面上，并用直尺固定住。

2. 将光源放置在玻璃板的一侧，使光线垂直射入玻璃板。

3. 在玻璃板的另一侧，使用测角器测量入射角和折射角。

4. 重复步骤3，分别测量不同入射角下的折射角。

5. 记录实验数据。

实验数据：根据实验步骤所述，我们进行了多次实验，测量了不同入射角下的折射角，并记录了相关数据。

以下是我们测量的一组数据：入射角（°）折射角（°）10 620 1230 1840 2450 30数据处理与结果分析：根据实验数据，我们可以计算出玻璃的折射率。

通过将入射角和折射角代入光的折射定律公式，我们可以得到以下结果：入射角（°）折射角（°）折射率10 6 1.6720 12 1.6730 18 1.6740 24 1.6750 30 1.67通过对多组实验数据的处理，我们可以发现，在不同的入射角下，折射率保持不变。

这说明玻璃的折射率是一个固定的值，与入射角无关。

这个结果与我们的预期相符，也符合光的折射定律。

实验误差分析：在实验过程中，由于测量仪器的精度限制以及操作者的误差，可能会导致实验数据存在一定的误差。

实验：测定玻璃的折射率1．实验原理：用插针法找出与入射光线AO对应的出射光线O′B，确定出O′点，画出折射光线OO′，然后测量出角θ1和θ2，代入公式计算玻璃的折射率．2．实验器材：白纸、图钉、大头针、直尺、铅笔、量角器、平木板、长方形玻璃砖．3．实验过程：(1)铺白纸、画线．①如图所示，将白纸用图钉按在平木板上，先在白纸上画出一条直线aa′作为界面，过aa′上的一点O画出界面的法线MN，并画一条线段AO作为入射光线．②把玻璃砖平放在白纸上，使它的长边跟aa′对齐，画出玻璃砖的另一条长边bb′.(2)插针与测量．①在线段AO上竖直地插上两枚大头针P1、P2，透过玻璃砖观察大头针P1、P2的像，调整视线的方向，直到P1的像被P2挡住，再在观察的这一侧依次插两枚大头针P3、P4，使P3挡住P1、P2的像，P4挡住P1、P2的像及P3，记下P3、P4的位置．②移去玻璃砖，连接P3、P4并延长交bb′于O′，连接OO′即为折射光线，入射角θ1＝∠AOM，折射角θ2＝∠O′ON.③用量角器测出入射角和折射角，查出它们的正弦值，将数据填入表格中．④改变入射角θ1，重复实验步骤，列表记录相关测量数据．4．数据处理：计算每次的折射率n，求出平均值n.5．注意事项(1)玻璃砖应选用厚度、宽度较大的．(2)大头针要插得竖直，且间隔要大些．(3)入射角不宜过大或过小，一般在15°～75°之间．(4)玻璃砖的折射面要画准，不能用玻璃砖界面代替直尺画界线．(5)实验过程中，玻璃砖和白纸的相对位置不能改变．1．用三棱镜做测定玻璃折射率的实验，先在白纸上放好三棱镜，在棱镜的一侧插入两枚大头针P1和P2，然后在棱镜的另一侧观察，调整视线使P1的像被P2的像挡住，接着在眼睛所在的一侧插两枚大头针P3、P4，使P3挡住P1、P2的像，P4挡住P3和P1、P2的像，在纸上标出的大头针位置和三棱镜轮廓如图所示．(1)在图上画出所需的光路．(2)为了测出棱镜玻璃的折射率，需要测量的量是__________，在图上标出它们．(3)计算折射率的公式是__________________．解析：(1)如图所示，画出通过P 1、P 2的入射光线，交AC 面于O ，画出通过P 3、P 4的出射光线交AB 面于O ′，则光线OO ′就是入射光线P 1P 2在三棱镜中的折射光线．(2)在所画的图上注明入射角θ1和折射角θ2，并画出虚线部分，用量角器量出θ1和θ2(或用直尺测出线段EF 、OE 、GH 、OG 的长度)．(3)根据折射率的定义可知n ＝sin θ1sin θ2⎝⎛ 或因为sin θ1＝EF OE ， sin θ2＝GH OG ，则n ＝EF OE GH OG ＝⎭⎫EF ·OG OE ·GH . 答案：(1)见解析 (2)θ1和θ2(或线段EF 、OE 、GH 、OG 的长度) (3)n ＝sin θ1sin θ2⎝⎛⎭⎫或n ＝EF ·OG OE ·GH 2．在“测定玻璃的折射率”的实验中，某同学经正确的操作，插好了4枚大头针P 1、P 2和P 3、P 4，如图所示．(1)在坐标线上画出完整的光路图，并标出入射角θ1和折射角θ2.(2)对你画出的光路图进行测量，求出该玻璃的折射率n ＝________(结果保留2位有效数字)．解析：(1)过P 1、P 2作直线与玻璃砖长表面交于O 点，过O 点作长表面的垂线EF ，即为过O 点的法线；过P 3、P 4作直线与玻璃砖短表面交于O ′点，过O ′点作短表面的垂线MN ，即为过O ′点的法线；连接O 、O ′两点；从P 1到P 4在三段线段上依次标出方向．如图所示．(2)根据图可知sin θ1＝222＋22＝22 sin θ2＝112＋1.752＝465 根据折射率公式得n ＝sin θ1sin θ2＝22465＝1308＝1.4 答案：(1)见解析 (2)1.43．(2016·福建晋江联考)在“测定玻璃折射率”的实验中，如图所示为所插四枚大头针的位置，aa ′为事先确定好的玻璃砖的其中一平行边，bb ′为准确操作时应画出的玻璃砖的另一平行边．(1)如果在实验过程中不小心将玻璃砖向上平移了一些，bb ′移到图中虚线①位置，而在作光路图时aa ′不变，则所测得的折射率将________(填“偏大”“偏小”或“不变”)；(2)若所使用的玻璃砖的bb ′边与aa ′不平行(如图虚线②所示)，其他操作无误，则所测得的折射率将________(填“偏大”“偏小”或“不变”)．解析：(1)如果在实验过程中不小心将玻璃砖向上平移了一些，bb ′移到图中虚线①位置，而在作光路图时aa ′不变，作出光路图如图所示，测量得到的入射角没有变化，而折射角偏小，根据折射率公式n＝sin i sin r可知，所测得的折射率将偏大．(2)测折射率时，只要操作正确，与玻璃砖形状无关．所以若所使用的玻璃砖的bb′边与aa′不平行，其他操作无误，则所测得的折射率将不变．答案：(1)偏大(2)不变课时规范训练[基础巩固题组]1．(多选)已知介质对某单色光的临界角为θ，则()A．该介质对此单色光的折射率为1 sin θB．此单色光在该介质中传播速度为c sin θ(c为真空中光速) C．此单色光在该介质中的波长是真空中波长的sin θ倍D．此单色光在该介质中的频率是真空中的1 sin θ解析：选ABC.介质对该单色光的临界角为θ，它的折射率n＝1sin θ，A正确；此单色光在介质中的传播速度v＝cn＝c sin θ，B正确；波长λ＝vf＝c sin θc/λ0＝λ0sin θ，C正确；光的频率是由光源决定的，与介质无关，D错误．2．如图，一束光经玻璃三棱镜折射后分为两束单色光a、b，波长分别为λa、λb，该玻璃对单色光a、b的折射率分别为n a、n b，则()A．λa＜λb，n a＞n bB．λa＞λb，n a＜n bC．λa＜λb，n a＜n bD．λa＞λb，n a＞n b解析：选B.由题图可知，在入射角相同的情况下，光线a的偏折程度小于光线b的偏折程度，因此光线a的折射率小于光线b的折射率，故选项A、D错误；由于折射率越大频率越高，因此光线a的频率小于光线b的频率，由c＝λν可知光线a的波长大于光线b的波长，选项B正确．3．某同学通过实验测定半圆形玻璃砖的折射率n.如图甲所示，O是圆心，MN是法线，AO、BO分别表示某次测量时光线在空气和玻璃砖中的传播路径．该同学测得多组入射角i 和折射角r，作出sin i－sin r图象如图乙所示．则()。

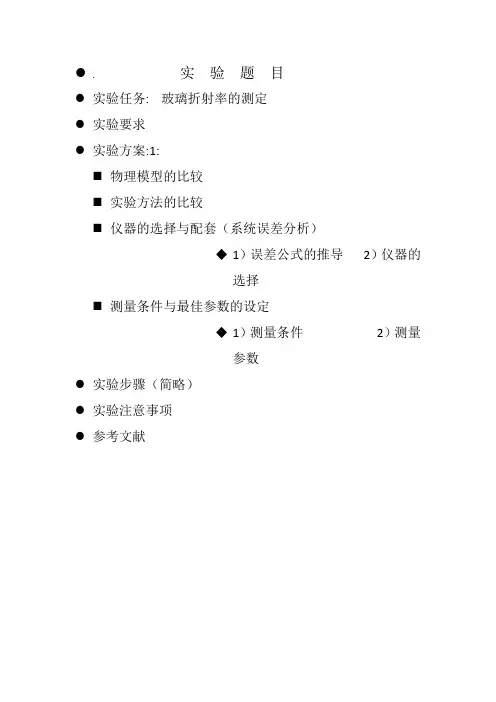

●. 实验题目●实验任务:玻璃折射率的测定●实验要求●实验方案:1:⏹物理模型的比较⏹实验方法的比较⏹仪器的选择与配套（系统误差分析）◆1）误差公式的推导2）仪器的选择⏹测量条件与最佳参数的设定◆1）测量条件2）测量参数●实验步骤（简略）●实验注意事项●参考文献实验方案一用分光计测定三棱镜折射率在介质中，不同波长的光有着不同的传播速度v ，不同波长的光在真空中传播速度相同都为c 。

c 与v 的比值称为该介质对这一波长的光的折射率，用n 表示，即：vcn =。

同一介质对不同波长的光折射率是不同的。

因此，给出某一介质的折射率时必须指出是对某一波长而言的。

一般所讲的介质的折射率通常是指该介质对钠黄光的折射率，即对波长为589.3nm 的折射率。

本实验测量的是玻璃对汞的绿谱线的折射率，即对波长为546.07nm 的光的折射率。

1．实验仪器分光计，平面反射镜，三棱镜，汞灯及其电源。

2．实验原理介质的折射率可以用很多方法测定，在分光计上用最小偏向角法测定玻璃的折射率，可以达到较高的精度。

这种方法需要将待测材料磨成一个三棱镜。

如果测液体的折射率，可用表面平行的玻璃板做一个中间空的三棱镜，充入待测的液体，可用类似的方法进行测量。

当平行的单色光，入射到三棱镜的AB 面，经折射后由另一面AC 射出，如图6-13所示。

入射光线LD 和AB 面法线的夹角i 称为入射角，出射光ER 和AC 面法线的夹角i ’称为出射角，入射光和出射光的夹角δ称为偏向角。

可以证明，当光线对称通过三棱镜，即入射角i 0等于出射角i 0’时，入射光和出射光之间的夹角最小，称为最小偏向角δmin 。

由图6-13可知：δ=（i-r ）+（i’-r’） （6-2）A =r +r’ （6-3）可得： δ=（i+i’）-A （6-4）三棱镜顶角A 是固定的，δ随i 和i’而变化，此外出射角i’也随入射角i 而变化，所以偏向角δ仅是i 的函数．在实验中可观察到，当i 变化时，δ有一极小值，称为最小偏向角．令0=did δ，由式(6-4)得 1'-=didi （6-5） 再利用式（6-3）和折射定律,sin sin r n i = 'sin 'sin r n i = （6-6）图6-13 光线偏向角示意图得到rn ii r n di dr dr dr dr di di di cos cos )1('cos 'cos ''''⨯-⨯=⨯⨯= ''csc csc 'sin 1cos sin 1'cos 2222222222r tg n r r tg n r r n r r n r --=---=')1(1)1(12222r tg n r tg n -+-+-= (6-7)由式（6-5）可得：')1(1)1(12222r tg n r tg n -+=-+ 'tgr tgr =因为r 和r’都小于90°，所以有r =r ’ 代入式（5）可得i =i'。

高中物理实验报告
实验器材：木板、白纸、玻璃砖、大头针、图钉、量角器、三角板、铅笔．
实验过程：
1．用图钉把白纸固定在木板上．
2．在白纸上画一条直线
3．画出线段AO作为入射光线，并在
4．在白纸上放上玻璃砖，使玻璃砖的一条长边与直线
齐线bb′.
5．眼睛在bb′的一侧透过玻璃砖观察两个大头针并调整视线方向，使挡住，然后在眼睛这一侧插上大头
针P3，使P3挡住
6．移去玻璃砖，拔去大头针，由大头针
O′，连接O、
7．用量角器测量入射角
8．改变入射角，重复实验，算出不同入射角时的
实验注意事项：
1．玻璃砖应选用厚度、宽度较大的．
2．大头针应竖直地插在白纸上，且间隔要大些．
3．实验时入射角不宜过大或过小，一般在。

玻璃折射率的测定-物理实验报告玻璃折射率的测定物理实验报告一、实验目的1、掌握用插针法测定玻璃折射率的方法。

2、加深对折射率概念的理解。

二、实验原理当光线从空气射入玻璃时，入射角i 与折射角r 之间满足折射定律：n ＝ sin i ／ sin r ，其中 n 为玻璃的折射率。

通过测量入射角和折射角，就可以计算出玻璃的折射率。

三、实验器材一块长方形玻璃砖、白纸、大头针四枚、铅笔、直尺、量角器。

四、实验步骤1、将白纸平铺在水平桌面上，把玻璃砖平放在白纸上，用铅笔在玻璃砖的一侧画出边界线 AB。

2、在线段 AB 上间隔适当距离插上两枚大头针 P1 和 P2 。

3、眼睛在玻璃砖另一侧透过玻璃砖观察大头针 P1 和 P2 的像，调整视线方向，直到 P1 的像被 P2 的像挡住。

4、在眼睛这一侧再插上两枚大头针 P3 和 P4 ，使 P3 挡住 P1 和 P2 的像，P4 挡住 P3 及 P1 和 P2 的像。

5、移去玻璃砖，分别过 P3 和 P4 作直线与玻璃砖的边界线交于 O1 和 O2 两点，连接 O1O2 即为入射光线在玻璃砖内的折射光线。

6、用量角器测量入射角 i 和折射角 r 。

7、改变入射角，重复上述步骤多次，测量多组入射角和折射角的数据。

五、实验数据记录与处理｜实验次数｜入射角 i （度）｜折射角 r （度）｜ sin i ｜ sinr ｜ n ＝ sin i ／ sin r ｜｜｜｜｜｜｜｜｜ 1 ｜ 30 ｜ 18 ｜ 050 ｜ 031 ｜ 161 ｜｜ 2 ｜ 40 ｜ 25 ｜ 064 ｜ 042 ｜ 152 ｜｜ 3 ｜ 50 ｜ 30 ｜ 077 ｜ 050 ｜ 154 ｜｜ 4 ｜ 60 ｜ 35 ｜ 087 ｜ 057 ｜ 153 ｜｜ 5 ｜ 70 ｜ 40 ｜ 094 ｜ 064 ｜ 147 ｜计算每次测量得到的折射率 n 的平均值：n ＝（161 ＋ 152 ＋ 154 ＋ 153 ＋ 147）／5 ≈ 153六、实验误差分析1、测量入射角和折射角时存在误差，可能是量角器的精度不够或者读数不准确。

实验报告：测量玻璃折射率高二（ ）班 姓名： 座号：【实验目的】1、明确测定玻璃砖的折射原理2、知道测定玻璃砖的折射率的操作步骤3、会进行实验数据的处理和误差分析【实验原理】如图所示，要确定通过玻璃砖的折射光线，通过插针法找出跟入射光线AO 对应的出射光线O 1B ，就能求出折射光线OO 1和折射角θ2，再根据折射定律就可算出玻璃的折射率n=21sin sin θθ。

【实验器材】平木板、 白纸、 玻璃砖1块、 大头针4枚、 图钉4个、 量角器（或三角板或直尺）、 铅笔【实验步骤】1、把白纸用图钉钉在木板上。

2、在白纸上画一条直线ad 作为玻璃砖的上界面，画一条线段AO 作为入射光线，并过O 点画出界面ad 的法线NN 1。

3、把长方形的玻璃砖放在白纸上，使他的一个长边ad 跟严格对齐，并画出玻璃砖的另一个长边bc.。

4、在AO 线段上竖直插上两枚大头针P 1P 2.5、在玻璃砖的ad 一侧再插上大头针P 3，调整眼睛观察的视线，要使P 3 恰好能挡住P 1P 2在玻璃中的虚像。

6、用同样的方法在玻璃砖的bc 一侧再插上大头针P 4，使P 4能同时挡住P 3本身和P 1P 2的虚像。

7、记下P 3、P 4的位置，移去玻璃砖和大头针。

过P 3、P 4引直线O 1B 与bc 交于O 1点，连接OO 1，OO 1就是入射光线AO 在玻璃砖内的折射光线的方向。

入射角θ1=∠AON ，折射角θ2=∠O 1ON 18、用量角器量出入射角θ1和折射角θ2。

查出入射角和折射角的正弦值，记录在表格里。

9、改变入射角θ1，重复上述步骤。

记录5组数据，求出几次实验中测得的21sin sin θθ的平均值，就是玻璃的折射率。

【注意事项】1、用手拿玻璃砖时，手只能接触玻璃砖的毛面或棱，不能触摸光洁的光学面，严禁把玻璃砖当尺子画玻璃砖的另一边bc 。

2、实验过程中，玻璃砖在纸上的位置不可移动．3、玻璃砖要选用宽度较大的，宜在5厘米以上，若宽度过小，则测量折射角度值的相对误差增大；用手拿玻璃砖时，只能接触玻璃毛面或棱，严禁用玻璃砖当尺子画界面； 4、入射角i 应在15°~75°范围内取值，若入射角α过大。

可编辑修改精选全文完整版实验报告: 测定玻璃的折射率【实验目的】Array应用光的折射定律测定玻璃的折射率【实验原理】如图1所示，在玻璃砖的上方插两颗大头针P1和P2，在玻璃砖的下方观察时，由于光线的两次折射，P1和P2的虚像将在和的位置。

为了确定沿P1、P2方向射入的光线（在玻璃中）的折射光线方向，可在玻璃砖下方插和两颗大头针，并让它们挡住P1′和P2′（在下方观察，可以看到P1′、P2′、P3、P4在一条直线上）。

P1、P2的连线与玻璃砖上边缘交点为O ，P3、P4的连线与玻璃砖上边缘交点为O′，连接O、O′即是玻璃中的。

测量入射角和折射角，利用即可得出玻璃的折射率。

【注意事项】1、插针时，P1、P2的间距（或P3、P4的间距）；2、画出玻璃砖的边线后，在插针的过程中玻璃砖（尤其不要扭动）；3、入射角不要太大（折射光强度太小），也不要太小（不能反映正弦之比为恒量的规律）；4、如果是用圆规作数据处理，圆的半径不要太小。

【实验器材】玻璃砖、白纸、泡沫塑料板（图钉）、、三角板、量角器（或圆规）【实验步骤】1、将白纸用图钉钉在泡沫塑料板上。

2、将玻璃砖放在白纸上，借助三角板画出玻璃砖的。

3、按图1所示放好玻璃砖后，插上大头针P1、P2。

4、在玻璃砖的下放观察P1、P2的像，并用大头针挡住它们的像P1′、P2′，将P3插入白纸。

5、再用大头针挡住P1′、P2′和P3, 并插入白纸。

6、取下玻璃砖，用三角板过P1、P2画直线、过P3、P4画直线，分别与玻璃砖的上、下边界线交于O、O′点，连接O、O′得到玻璃中的折射光线。

7、量出入射角和折射角，用折射定律计算玻璃的折射率。

8、改变，重复2~7步骤，多测几组。

●. 实验题目●实验任务:玻璃折射率的测定●实验要求●实验方案:1:⏹物理模型的比较⏹实验方法的比较⏹仪器的选择与配套（系统误差分析）◆1）误差公式的推导2）仪器的选择⏹测量条件与最佳参数的设定◆1）测量条件2）测量参数●实验步骤（简略）●实验注意事项●参考文献实验方案一用分光计测定三棱镜折射率在介质中，不同波长的光有着不同的传播速度v ，不同波长的光在真空中传播速度相同都为c 。

c 与v 的比值称为该介质对这一波长的光的折射率，用n 表示，即：vcn =。

同一介质对不同波长的光折射率是不同的。

因此，给出某一介质的折射率时必须指出是对某一波长而言的。

一般所讲的介质的折射率通常是指该介质对钠黄光的折射率，即对波长为589.3nm 的折射率。

本实验测量的是玻璃对汞的绿谱线的折射率，即对波长为546.07nm 的光的折射率。

1．实验仪器分光计，平面反射镜，三棱镜，汞灯及其电源。

2．实验原理介质的折射率可以用很多方法测定，在分光计上用最小偏向角法测定玻璃的折射率，可以达到较高的精度。

这种方法需要将待测材料磨成一个三棱镜。

如果测液体的折射率，可用表面平行的玻璃板做一个中间空的三棱镜，充入待测的液体，可用类似的方法进行测量。

当平行的单色光，入射到三棱镜的AB 面，经折射后由另一面AC 射出，如图6-13所示。

入射光线LD 和AB 面法线的夹角i 称为入射角，出射光ER 和AC 面法线的夹角i ’称为出射角，入射光和出射光的夹角δ称为偏向角。

可以证明，当光线对称通过三棱镜，即入射角i 0等于出射角i 0’时，入射光和出射光之间的夹角最小，称为最小偏向角δmin 。

由图6-13可知：δ=（i-r ）+（i’-r’） （6-2）A =r +r’ （6-3）可得： δ=（i+i’）-A （6-4）三棱镜顶角A 是固定的，δ随i 和i’而变化，此外出射角i’也随入射角i 而变化，所以偏向角δ仅是i 的函数．在实验中可观察到，当i 变化时，δ有一极小值，称为最小偏向角．令0=did δ，由式(6-4)得 1'-=didi （6-5） 再利用式（6-3）和折射定律,sin sin r n i = 'sin 'sin r n i = （6-6）图6-13 光线偏向角示意图得到rn ii r n di dr dr dr dr di di di cos cos )1('cos 'cos ''''⨯-⨯=⨯⨯= ''csc csc 'sin 1cos sin 1'cos 2222222222r tg n r r tg n r r n r r n r --=---=')1(1)1(12222r tg n r tg n -+-+-= (6-7)由式（6-5）可得：')1(1)1(12222r tg n r tg n -+=-+ 'tgr tgr =因为r 和r’都小于90°，所以有r =r ’ 代入式（5）可得i =i'。

玻璃折射率的测定物理
实验报告
Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
插针法测定玻璃折射率
实验目的：
应用折射定律测定玻璃的折射率。

实验仪器和器材：
玻璃砖，钢直尺，大头针，量角器，图板，图钉，白纸。

实验步骤 ： 1．插针
将一张八开的白纸平铺在绘图板上，用图钉固定，玻璃砖平放在纸中央。

取一枚大头针，紧贴玻璃砖上底面AE 的中点附近，垂直插牢在图板上。

插针点为O 点，取第二枚大头针，垂直插在O 点左上方的O 1点。

实验者的眼睛在玻璃砖下底面CD 的下方，沿水平方向透过玻璃砖观察插在O 、O 1点处的大头针，移动观察位置，使两枚大头针位于一直线上。

然后在玻璃砖下底面CD 的下方，沿着O 1O 的方向再在点O 2、O 3处插两枚大头针，观察者应看到插在O 1、O 、O 2、O 3的四枚大头针在一直线上。

拔下大头针，标好插针点O 1、O 、O 2、O 3。

2．作图
取走玻璃砖，连直线O 1O 、O 2O 3，延长O 3O 2交DC 边干O ′，连OO ′。

过点O 作AE 的垂线NN ′，则O 1O 为入射光线，OO ′为折射光线，ON 为法线，∠O 1ON 为入射角i ，∠O ′ON ′为折射角i ′，如图所示。

3．测量计算。

用量角器在图上量出入射角i及折射角i′，代入折射定律公式n＝sini／sini′，计算出折射率n。
