物理实验——测定玻璃的折射率(视深法和插针法)

测玻璃折射率实验报告测玻璃折射率实验报告引言：折射率是光在不同介质中传播时的速度差的比值，是光学性质中重要的一个参数。

测量材料的折射率可以帮助我们更好地了解其光学性质和应用领域。

本实验旨在通过测量玻璃的折射率，探究光在玻璃中的传播规律。

实验步骤：1. 准备实验材料：玻璃片、光源、直尺、半透明尺、直角三棱镜、刻度尺等。

2. 将玻璃片平放在桌面上，用直尺固定，使其与桌面垂直。

3. 在玻璃片上方放置一支光源，确保光线垂直射向玻璃片表面。

4. 将直角三棱镜放在玻璃片上方，使其底边与玻璃片表面接触。

5. 用刻度尺测量光线从光源射到玻璃片上方的距离，并记录下来。

6. 观察光线从玻璃片射出后的路径，测量光线从玻璃片射出到直角三棱镜上方的距离，并记录下来。

7. 重复上述步骤多次，取平均值作为最终结果。

实验结果：根据实验数据计算可得玻璃的折射率为x.x。

讨论：通过实验测量得到的玻璃折射率与理论值进行对比，可以发现是否存在误差。

误差的产生主要有以下几个方面：1. 实验仪器的精度：实验中使用的直尺、刻度尺等测量工具的精度会对实验结果产生一定的影响。

在实验过程中，应尽量使用精度较高的测量工具，减小误差的产生。

2. 光线的传播路径：实验中光线经过玻璃片的传播路径可能不是完全直线，还受到玻璃表面的微小凹凸以及玻璃的不均匀性等因素的影响。

这些因素会导致实验结果与理论值存在一定的偏差。

3. 实验环境的影响：实验室中的温度、湿度等环境因素也会对实验结果产生一定的影响。

为了减小这些影响，实验应在恒温、恒湿的条件下进行，并进行多次测量取平均值。

结论：通过本次实验测量得到的玻璃折射率为x.x。

在实验过程中，我们发现了可能导致误差产生的因素，并提出了相应的改进方法。

实验结果与理论值的对比可以帮助我们更好地理解光的传播规律，并为相关领域的应用提供参考。

通过进一步的研究和实验，我们可以深入探究折射率与材料性质之间的关系，为材料科学的发展做出贡献。

可编辑修改精选全文完整版实验报告: 测定玻璃的折射率【实验目的】Array应用光的折射定律测定玻璃的折射率【实验原理】如图1所示，在玻璃砖的上方插两颗大头针P1和P2，在玻璃砖的下方观察时，由于光线的两次折射，P1和P2的虚像将在和的位置。

为了确定沿P1、P2方向射入的光线（在玻璃中）的折射光线方向，可在玻璃砖下方插和两颗大头针，并让它们挡住P1′和P2′（在下方观察，可以看到P1′、P2′、P3、P4在一条直线上）。

P1、P2的连线与玻璃砖上边缘交点为O ，P3、P4的连线与玻璃砖上边缘交点为O′，连接O、O′即是玻璃中的。

测量入射角和折射角，利用即可得出玻璃的折射率。

【注意事项】1、插针时，P1、P2的间距（或P3、P4的间距）；2、画出玻璃砖的边线后，在插针的过程中玻璃砖（尤其不要扭动）；3、入射角不要太大（折射光强度太小），也不要太小（不能反映正弦之比为恒量的规律）；4、如果是用圆规作数据处理，圆的半径不要太小。

【实验器材】玻璃砖、白纸、泡沫塑料板（图钉）、、三角板、量角器（或圆规）【实验步骤】1、将白纸用图钉钉在泡沫塑料板上。

2、将玻璃砖放在白纸上，借助三角板画出玻璃砖的。

3、按图1所示放好玻璃砖后，插上大头针P1、P2。

4、在玻璃砖的下放观察P1、P2的像，并用大头针挡住它们的像P1′、P2′，将P3插入白纸。

5、再用大头针挡住P1′、P2′和P3, 并插入白纸。

6、取下玻璃砖，用三角板过P1、P2画直线、过P3、P4画直线，分别与玻璃砖的上、下边界线交于O、O′点，连接O、O′得到玻璃中的折射光线。

7、量出入射角和折射角，用折射定律计算玻璃的折射率。

8、改变，重复2~7步骤，多测几组。

实验报告测量玻璃折射率一、引言折射率是光线通过介质时发生折射的程度，是介质的一个重要光学性质。

本实验旨在通过测量玻璃的折射率，探究不同光线在不同介质中的传播规律，加深对光学的理解。

二、实验原理1.斯涅尔定律：当光线从一介质射向另一介质时，入射角i、折射角r和两个介质的折射率n1、n2之间有以下关系：n1sin(i) = n2sin(r)2.光程差：光线从空气进入玻璃，两束光线的光程差为：光程差δ=n1*BC+n2*AC3.中心黑环法测量：在测量折射率时，可以利用中心黑环法来测量不同颜色光线通过玻璃的光程差。

对称位置上可以形成环状的圆环，在灯光中观察两个相对的黑环，通过计算得到半径差，再根据光程差的公式计算出折射率。

三、实验步骤1.准备实验仪器：透镜架、白炽灯、屏，挠性导光管；2.将挠性导光管固定在透镜架上，使其与光轴平行；3.调节挠性导光管与透镜之间的距离，使挠性导光管上的圆环清晰可见；4.使用滤光片筛选出不同的颜色光线，使其通过挠性导光管到达透镜；5.观察两个相对的黑环，调节屏与透镜的距离，使黑环清晰；6.记下黑环对应的半径差，再测量出透镜与屏的距离AC和透镜与源之间的距离BC；7.记录各组数据，并计算出不同颜色光线对应的折射率。

四、实验数据颜色光线黑环半径差 R（mm）透镜到屏的距离 AC (mm)透镜到源的距离 BC (mm) 平均折射率 n红色7.8 189 1051.52黄色10.5 191 1041.61蓝色15.3 195 1091.69五、误差分析1.仪器本身存在一定的测量误差，如液晶模式准直器的度盘划度不精确等。

2.实验操作的误差，如对两个黑环的边缘判断不准确等。

3.折射率的实验值与参考值可能存在一定偏差。

六、结论通过本次实验，我们测量了不同颜色光线通过玻璃时的折射率，并得到如下结论：1.不同颜色光线的折射率不同，红光拥有较小的折射率，黄光次之，蓝光最大。

2.实验测量的折射率值与理论值存在一定误差，这可能是由于实验仪器的精度以及操作误差等因素导致的。

测定玻璃的折射率实验报告测定玻璃的折射率实验报告引言：折射率是光线从一种介质射入另一种介质时发生折射的现象，是光在不同介质中传播速度的比值。

测定玻璃的折射率是物理实验中常见的一项实验，通过测量光线从空气射入玻璃中的折射角和入射角，可以得到玻璃的折射率。

本实验旨在通过测定不同角度下光线的折射角和入射角，计算出玻璃的折射率，并探究光在玻璃中传播的规律。

实验装置和原理：实验中所用的装置包括一束光源、一块玻璃板、一支直尺和一个测角器。

光线从光源射入玻璃板，经过折射后，形成折射光线。

根据光的折射定律，入射角和折射角之间的关系可以用下式表示：n1*sin(θ1) = n2*sin(θ2)其中，n1和n2分别表示光在空气和玻璃中的折射率，θ1和θ2分别表示入射角和折射角。

实验步骤：1. 将玻璃板放置在水平桌面上，并用直尺固定住。

2. 将光源放置在玻璃板的一侧，使光线垂直射入玻璃板。

3. 在玻璃板的另一侧，使用测角器测量入射角和折射角。

4. 重复步骤3，分别测量不同入射角下的折射角。

5. 记录实验数据。

实验数据：根据实验步骤所述，我们进行了多次实验，测量了不同入射角下的折射角，并记录了相关数据。

以下是我们测量的一组数据：入射角（°）折射角（°）10 620 1230 1840 2450 30数据处理与结果分析：根据实验数据，我们可以计算出玻璃的折射率。

通过将入射角和折射角代入光的折射定律公式，我们可以得到以下结果：入射角（°）折射角（°）折射率10 6 1.6720 12 1.6730 18 1.6740 24 1.6750 30 1.67通过对多组实验数据的处理，我们可以发现，在不同的入射角下，折射率保持不变。

这说明玻璃的折射率是一个固定的值，与入射角无关。

这个结果与我们的预期相符，也符合光的折射定律。

实验误差分析：在实验过程中，由于测量仪器的精度限制以及操作者的误差，可能会导致实验数据存在一定的误差。

玻璃折射率的测定一、实验任务：测定玻璃折射率二、要求：实验前认真查阅资料，要求设计6种以上测量方法，画出相应的原理图，写出实验设计方案。

三、实验方案㈠作图法测玻璃的折射率“插针法”测玻璃的折射率是中等物理教学中传统的实验方法，由于大头针有一定粗细，在不太长的距离内其粗细无法忽略，加之插针时由于木板或桌面较硬，难以保证针与纸面垂直，常常产生针位偏移，这将直接影响观测的准确性，导致实验结果误差较大。

受教学参考读物的启示，现提出作图法供参考。

实验器材玻璃砖、三角板、圆规、铅笔、白纸。

实验步骤1．在白纸上画直线作入射界面，如图1所示，过上的一点作界面的法线，并画有向线段作入射线，则为入射角；2．将玻璃砖放在纸上，使其一边与界面重合，再在玻璃砖另一侧放一三角板，使三角板的一个角紧靠玻璃砖的另一界面，透过三角板的边观察入射线，并调整三角板位置使边与线起来成一条直线，如图1所示，用铅笔尖记下角的顶点位置，移走玻璃砖作有向线段，即为在玻璃砖中的折射线，折射角，如图2所示：3．以为圆心，单位长为半径，用圆规作单位圆交的延长线于，用三角板过作的垂线交于，如图3所示，则长度就是玻璃的折射率的数值。

实验结果分析∵，又，∴。

作图法所用材料学生可自备，学校仅提供玻璃砖即可，对基层学校可在教室中完成实验，又可免去查表与计算。

㈡插针法实验原理：光线射向底面平行的玻璃砖后将在玻璃砖内发生偏转，而出射光线与入射光线平行。

由插针法可以确定入射光线与出射光线的路径，而由光线在玻璃砖底面上的入射点和出射点可以确定光线在玻璃砖内的传播路径，从而能测出光线射向玻璃砖的入射角i和在玻璃砖内的折射角i′，由n＝sini／sini′即能求出玻璃的折射率。

实验仪器：玻璃砖（J2506型），钢直尺，大头针，量角器或圆规，图板，图钉或透明胶带，白纸或坐标纸。

实验步骤：1．插针将一张八开的白纸或坐标统，平铺在绘图板上，用图钉或透明胶带固定，玻璃砖平放在纸中央。

实验十四 测定玻璃的折射率一、实验目的测定玻璃的折射率二、实验原理如图1所示，abb ′a ′为两面平行的玻璃砖，光线的入射角为θ1，折射角为θ2，根据n ＝sin θ1sin θ2可以计算出玻璃的折射率．图1三、实验器材木板、白纸、玻璃砖、大头针、图钉、量角器、三角板、铅笔．四、实验步骤1．用图钉把白纸固定在木板上．2．在白纸上画一条直线aa ′，并取aa ′上的一点O 为入射点，作过O 的法线NN ′.3．画出线段AO 作为入射光线，并在AO 上插上P 1、P 2两根大头针．4．在白纸上放上玻璃砖，使玻璃砖的一条长边与直线aa ′对齐，并画出另一条长边的对齐线bb ′.5．眼睛在bb ′的一侧透过玻璃砖观察两个大头针并调整视线方向，使P 1的像被P 2的像挡住，然后在眼睛这一侧插上大头针P 3，使P 3挡住P 1、P 2的像，再插上P 4，使P 4挡住P 3和P 1、P 2的像．6．移去玻璃砖，拔去大头针，由大头针P 3、P 4的针孔位置确定出射光线O ′B 及出射点O ′，连接O 、O ′得线段OO ′.7．用量角器测量入射角θ1和折射角θ2，并查出其正弦值sin θ1和sin θ2.8．改变入射角，重复实验，算出不同入射角时的sin θ1sin θ2，并取平均值． 五、误差分析1．入射光线和折射光线确定的不准确性．2．测量入射角和折射角时的误差．六、注意事项1．玻璃砖应选用厚度、宽度较大的．2．大头针应竖直地插在白纸上，且间隔要大些．图2图33．实验时入射角不宜过大或过小，一般在15°～75°之间．4．玻璃砖的折射面要画准，不能用玻璃砖界面代替直尺画界线．5．实验过程中，玻璃砖和白纸的相对位置不能改变．记忆口诀白纸上面画边缘，然后才放玻璃砖；两针决定入射光，再插一针挡两像；两针两像成一线，去砖画图是重点；入射线，折射线，做出法线角出现；入射角，折射角，不大不小是最好；拿砖要触毛玻面，插针竖直做实验.例1 一块玻璃砖有两个相互平行的表面，其中一个表面是镀银的(光线不能通过此表面)．现要测定此玻璃砖的折射率，给定的器材还有：白纸、铅笔、大头针4枚(P 1、P 2、P 3、P 4)、带有刻度的直角三角板、量角器．实验时，先将玻璃砖放到白纸上，使上述两个相 互平行的表面与纸面垂直．在纸面上画出直线aa ′和bb ′，aa ′表示镀银的玻璃表面，bb ′表示另一表面，如图2所示．然后，在白纸上竖直插上两枚大头针P 1、P 2.用P 1、P 2的连线表示入射光线．(1)为了测量折射率，应如何正确使用大头针P 3、P 4？试在题图中标出P 3、P 4的位置．(2)然后，移去玻璃砖与大头针．试在题图中通过作图的方法标出光线从空气到玻璃中的入射角θ1与折射角θ2.简要写出作图步骤．(3)写出用θ1、θ2表示的折射率公式n ＝________.例2 实验室有一块长方体透明介质，截面如图3中ABCD 所示．AB 的长度为l 1，AD 的长度为l 2，且AB 和AD 边透光，而BC和CD 边不透光且射到这两个边的光线均被全部吸收．现让一平行光束以入射角θ1射到AB 面，经折射后AD 面上有光线射出．甲、乙两同学分别用不同的方法测量该长方体介质的折射率．(1)甲同学的做法是：保持射到AB 面上光线的入射角θ1不变，用一遮光板由A 点沿AB 缓慢推进，遮光板前端推到P 时，AD 面上恰好无光线射出，测得AP 的长度为l 3，则长方体介质的折射率可表示为n ＝__________；图4图5(2)乙同学的做法是：缓慢调节射到AB 面上光线的入射角，使AD 面也恰好无光线射出．测得此时射到AB 面上光线的入射角为θ2，则长方体介质的折射率可表示为n ＝____________；(3)θ1和θ2的关系为：θ1______θ2(填“>”、“<”或“＝”)．例3 学校开展研究性学习，某研究小组的同学根据所学的光学知识，设计了一个测量液体折射率的仪器，如图4所示．在一圆盘上，过其圆心O 作两条互相垂直的直径BC 、EF ，在半径OA 上，垂直盘面插下两枚大头针P 1、P 2，并保持P 1、P 2位置不变，每次测量时让圆盘的下半部分竖直进入 液体中，而且总使得液面与直径BC 相平，EF 作为界面的法线，而后在图中右上方区域 观察P 1、P 2的像，并在圆周上插上大头针P 3，使P 3正好挡住P 1、P 2的像，同学们通过 计算，预先在圆周EC 部分刻好了折射率的值，这样只要根据P 3所插的位置，就可直接 读出液体折射率的值，则：(1)若∠AOF ＝30°，OP 3与OC 的夹角为30°，则P 3处所对应的折射率的值为________．(2)图中P 3、P 4两位置哪一处所对应的折射率的值大？答：________________________________________________________________________.(3)作AO 的延长线交圆周于K ，K 处所对应的折射率值应为________.1．关于“测定玻璃的折射率”的实验中，下列说法中不正确的是 ( )A ．有一组入射角(θ1≠0)和折射角，便可以得出玻璃的折射率B ．在本实验中采用玻璃砖，这是因为只有玻璃砖才能测出玻璃的折射率C ．本实验的各项步骤，都是为了找到给定的入射角的折射角而设计的D ．棱镜、半圆形玻璃砖等都可以用来测定玻璃的折射率2．用两面平行的玻璃砖测定玻璃的折射率的实验中，已画好玻璃砖界面aa ′和bb ′，若不慎将玻璃砖向上平移了一些，放在图5所示的位置上，而实验中其他操作均正确，则测得的折射率将 ( ) A ．偏大 B ．偏小 C ．不变 D ．无法确定3．在用插针法测定玻璃砖折射率的实验中，甲、乙、丙三位同学在纸上画出的界面aa ′、bb ′与玻璃砖位置的关系分别如图6①、②和③所示，其中甲、丙两同学用的是矩形玻璃砖，乙同学用的是梯形玻璃砖．他们的其他操作均正确，且均以aa ′、bb ′为界面画图7图8 图9光路图，则图 6甲同学测得的折射率与真实值相比________(填“偏大”“偏小”或“不变”)． 乙同学测得的折射率与真实值相比________(填“偏大”“偏小”或“不变”)． 丙同学测得的折射率与真实值相比________．4．如图7所示，某同学用插针法测定一半圆形玻璃砖的折射率，在平铺的白纸上垂直纸面插上大头针P 1、P 2确定入射光线，并让入射光线过圆心O ，在玻璃砖(图中实线部分)另一侧垂直纸面插大头针P 3，使P 3挡住P 1、P 2的像，连接OP 3.图中MN 为分界面，虚线半圆与玻璃砖对称，B 、C 分别是入射光线、折射光线与圆的交点，AB 、CD 均垂直于法线并分别交法线于A 、D 点． (1)设AB 的长度为l 1，AO 的长度为l 2，CD 的长度为l 3，DO 的长度为l 4，为较方便地表示出玻璃砖的折射率，需用刻度尺测量______，则玻璃砖的折射率可表示为____________．(2)该同学在插大头针P 3前不小心将玻璃砖以O 为圆心顺时针转过一小角度，由此测得玻璃砖的折射率将________(填“偏大”、“偏小”或“不变”)．5．用三棱镜做测定玻璃折射率的实验，先在白纸上放好三棱镜，在棱镜的一侧插入两枚大头针P 1和P 2，然后在棱镜的另一侧观察，调整视线使P 1的像被P 2的像挡住，接着在眼睛所在的一侧插两枚大头针P 3、P 4，使P 3挡住P 1、P 2的像，P 4挡住P 3和P 1、P 2的像，在纸上标出的大头针的位置和三棱镜轮廓如图8所示．(1)在本题的图上画出所需的光路．(2)为了测出棱镜玻璃的折射率，需要测量的量是________，________，在图上标出它们．(3)计算折射率的公式是n ＝________.6. 用圆弧状玻璃砖做测定玻璃折射率的实验时，先在白纸上放好圆弧状玻璃砖，在玻璃砖的一侧竖直插上两枚大头针P 1、P 2，然后在玻璃砖的另一侧观察，调整视线使P 1的像被P 2的像挡住．接着在眼睛所在的一侧插两枚大头针P3和P4，使P3挡住P1和P2的像，P4挡住P3及P1和P2的像．在纸上已标出大头针位置和圆弧状玻璃砖轮廓如图9所示(O为两圆弧圆心，图中已画出经过P1、P2点的入射光线)(1)在图上补画出所需的光路．(2)为了测出玻璃砖的折射率，需要测量入射角θ1和折射角θ2，请在图中标出这两个角．(3)用所测物理量计算折射率的公式是n＝____________.(4)为了保证在弧面CD得到出射光线，实验过程中，光线在弧面AB的入射角应尽量________(“小一些”或“无所谓”或“大一些”)．答案课堂探究例1 (1)、(2)见解析 (3)sin θ1sin θ2 例2 (1)l 22＋l 23 sin θ1l 3(2)1＋sin 2θ2 (3)>例3 (1) 3 (2)P 4对应的折射率的值大(3)1随堂训练1．B2．C [经过玻璃砖的光路如图中实线所示，由于所作的玻璃砖分界线不是实际的分界线，如图中虚线所示，由几何知识可知，测出 的折射角与真实的折射角相同．]3．偏小 不变 可能偏大，可能偏小，也可能不变4．(1)l 1和l 3l 1l 3(2)偏大 5．见解析解析 (1)光路图如图所示，画出通过P 1、P 2的入射光线，交AC 面于O ，画出通过P 3、P 4的出射光线交AB 面于O ′，连接OO ′，则光线OO ′就是入射光线P 1P 2在三棱镜中的折射光线．(2)在所画的图上注明入射角θ1和折射角θ2，并画出虚线部分，用量角器量出θ1和θ2(或用直尺测出线段EF 、OE 、GH 、OG 的长度)．(3)n ＝sin θ1sin θ2(或因为sin θ1＝EF OE ，sin θ2＝GH OG ，则n ＝EF /OE GH /OG ＝EF ·OG OE ·GH)． 6．(1)、(2)见解析 (3)sin θ1sin θ2(4)小一些 解析 (1)光路图如图所示．(2)入射角θ1和折射角θ2如图中所示。

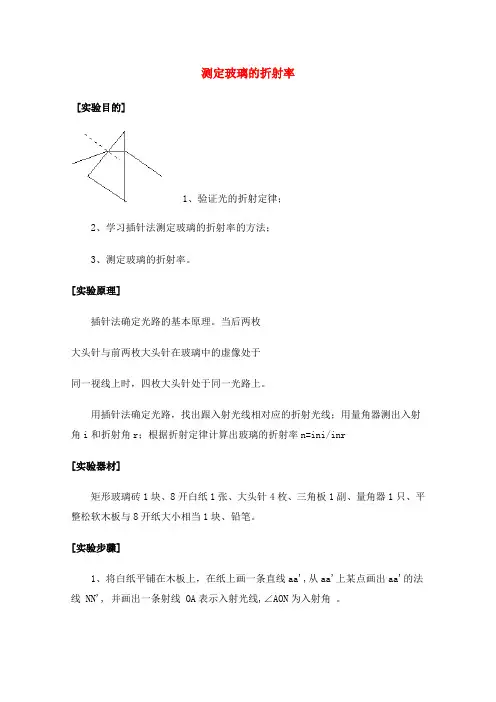

测定玻璃的折射率[实验目的]1、验证光的折射定律；2、学习插针法测定玻璃的折射率的方法；3、测定玻璃的折射率。

[实验原理]插针法确定光路的基本原理。

当后两枚大头针与前两枚大头针在玻璃中的虚像处于同一视线上时，四枚大头针处于同一光路上。

用插针法确定光路，找出跟入射光线相对应的折射光线；用量角器测出入射角i和折射角r；根据折射定律计算出玻璃的折射率n=ini/inr[实验器材]矩形玻璃砖1块、8开白纸1张、大头针4枚、三角板1副、量角器1只、平整松软木板与8开纸大小相当1块、铅笔。

[实验步骤]1、将白纸平铺在木板上，在纸上画一条直线aa',从aa'上某点画出aa'的法线•NN',•并画出一条射线•OA表示入射光线,∠AON为入射角。

2、沿OA线插入两枚大头针1、m2的乘积m1m2＝ 1;•两次成像的像高h1、h2和物体的高度h之间的关系为 h＝√h1h2。

5、用平行光聚焦法测焦距时，应注意让平行光沿透镜主轴方向射到透镜上，并保证光屏与主轴垂直。

[实验思考]1、某同学用公式法测凸透镜焦距时，测得几组数据，画出图象如图所示，则此凸透镜的焦距为（C）A、5mB、5cmC、20cmD、10cm1/v 米－11/u 米－12、在测量凸透镜焦距的实验中，甲同学先把光源和屏的位置固定，把透镜放于其间，但他无论怎样移动透镜，都不能在屏上得到清晰的像，这是因为L<4f；乙同学先把光源和透镜固定，但怎样移动光屏，都不能在屏上得到清晰的像，这是因为u<4f；丙同学先把透镜和屏的位置固定，但他无论怎样移动光源，都不能在屏上得到光源的像，这是因为透镜与光屏间距小于f。

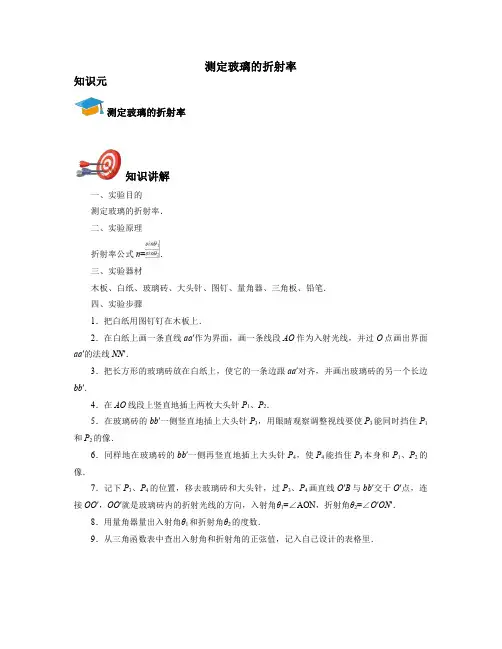

测定玻璃的折射率知识元测定玻璃的折射率知识讲解一、实验目的测定玻璃的折射率．二、实验原理折射率公式n=．三、实验器材木板、白纸、玻璃砖、大头针、图钉、量角器、三角板、铅笔．四、实验步骤1．把白纸用图钉钉在木板上．2．在白纸上画一条直线aa′作为界面，画一条线段AO作为入射光线，并过O点画出界面aa′的法线NN′．3．把长方形的玻璃砖放在白纸上，使它的一条边跟aa′对齐，并画出玻璃砖的另一个长边bb′．4．在AO线段上竖直地插上两枚大头针P1、P2．5．在玻璃砖的bb′一侧竖直地插上大头针P3，用眼睛观察调整视线要使P3能同时挡住P1和P2的像．6．同样地在玻璃砖的bb′一侧再竖直地插上大头针P4，使P4能挡住P3本身和P1、P2的像．7．记下P3、P4的位置，移去玻璃砖和大头针，过P3、P4画直线O′B与bb′交于O′点，连接OO′，OO′就是玻璃砖内的折射光线的方向，入射角θ1=∠AON，折射角θ2=∠O′ON′．8．用量角器量出入射角θ1和折射角θ2的度数．9．从三角函数表中查出入射角和折射角的正弦值，记入自己设计的表格里．10．用上面的方法分别作出入射角是30°、45°、60°时的折射角，查出入射角和折射角的正弦值，把这些数据也记在表格里．11.算出不同入射角时的值，比较一下，看它们是否接近一个常数，求出几次实验中所测的平均值，这就是玻璃的折射率．12．也可用如下方法求折射率n．用圆规以O为圆心，任意长为半径画圆，交入射线于P点，交折射线于Q点；过P作法线的垂线，交于N，过Q作法线的垂线，交于N′；用刻度尺分别测出PN和QN′之长，则n=．五、注意事项1．用手拿玻璃砖时，手只能接触玻璃砖的毛面或棱，不能触摸光洁的光学面．严禁把玻璃砖当尺子画玻璃砖的两个边aa′、bb′．2．实验过程中，玻璃砖在纸上的位置不可移动．3．大头针应竖直地插在白纸上，且玻璃砖每一侧的两枚大头针P1和P2间、P3和P4间的距离应尽量大一些，以减少确定光路方向时造成的误差．4．实验时入射角不宜过小，否则会使入射角和折射角的值偏小，增大测量误差；入射角也不宜过大，否则在bb′一侧要么看不到P1、P2的虚像，要么看到P1、P2的像模糊不清，并且变粗，不便于插大头针P3、P4．例题精讲测定玻璃的折射率例1.某小组做测定玻璃的折射率实验，所用器材有：玻璃砖，大头针，刻度尺，圆规，笔，白纸。

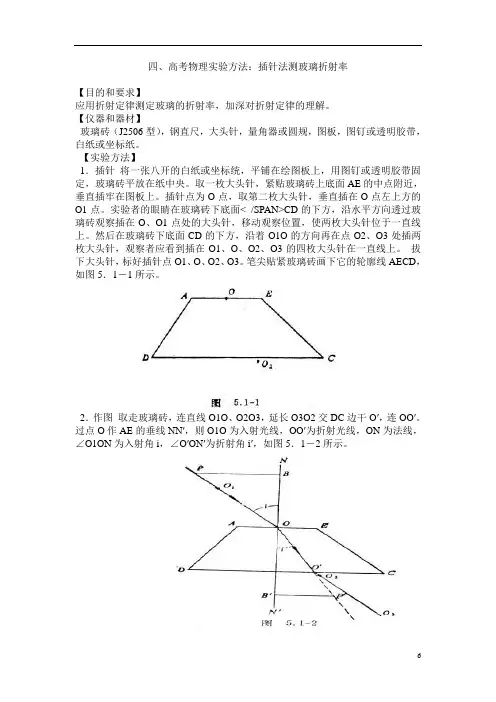

四、高考物理实验方法：插针法测玻璃折射率【目的和要求】应用折射定律测定玻璃的折射率，加深对折射定律的理解。

【仪器和器材】玻璃砖（J2506型），钢直尺，大头针，量角器或圆规，图板，图钉或透明胶带，白纸或坐标纸。

【实验方法】1．插针将一张八开的白纸或坐标统，平铺在绘图板上，用图钉或透明胶带固定，玻璃砖平放在纸中央。

取一枚大头针，紧贴玻璃砖上底面AE的中点附近，垂直插牢在图板上。

插针点为O点，取第二枚大头针，垂直插在O点左上方的O1点。

实验者的眼睛在玻璃砖下底面< /SPAN>CD的下方，沿水平方向透过玻璃砖观察插在O、O1点处的大头针，移动观察位置，使两枚大头针位于一直线上。

然后在玻璃砖下底面CD的下方，沿着O1O的方向再在点O2、O3处插两枚大头针，观察者应看到插在O1、O、O2、O3的四枚大头针在一直线上。

拔下大头针，标好插针点O1、O、O2、O3。

笔尖贴紧玻璃砖画下它的轮廓线AECD，如图5．1－1所示。

2．作图取走玻璃砖，连直线O1O、O2O3，延长O3O2交DC边干O′，连OO′。

过点O作AE的垂线NN′，则O1O为入射光线，OO′为折射光线，ON为法线，∠O1ON为入射角i，∠O′ON′为折射角i′，如图5．1－2所示。

3．测量计算 根据图5．1－2，有两种计算折射率的方法。

（1）用量角器在图5．1－2上量出入射角i 及折射角i′，代入折射定律公式 n ＝sini ／sini′ 计算出折射率n 。

（2）如图5．1－2所示，延长OO′，以O 为圆心，R （大于100毫米）为半径作圆，分别与入射光线O1O 交于P ，与折射光线OO′的延长线交于P′。

过PP′作NN′的垂线，垂足分别为BB′，刚sini ＝PB ／R sin i′＝P′B′／R n ＝sini ／sini′＝PB ／P′B′ 用钢直尺测出PB 及P′B′，代入上式即可计算出折射率。

根据图5．1－2，用上述两种方法测得的结果列在表中。

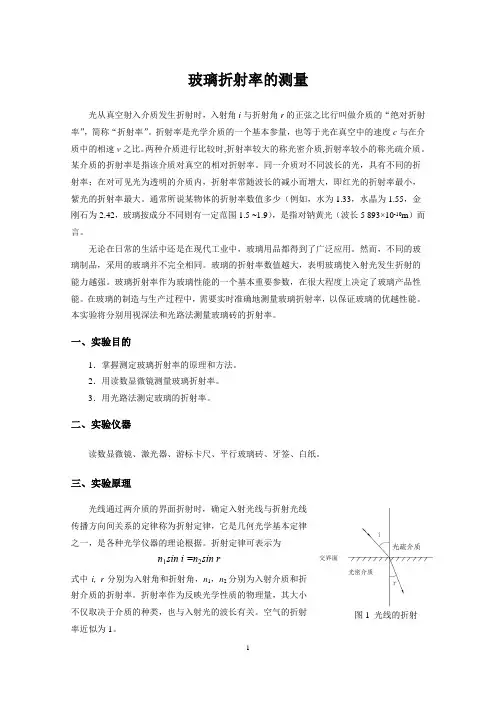

玻璃折射率的测量光从真空射入介质发生折射时，入射角i与折射角r的正弦之比行叫做介质的“绝对折射率”，简称“折射率”。

折射率是光学介质的一个基本参量，也等于光在真空中的速度c与在介质中的相速v之比。

两种介质进行比较时,折射率较大的称光密介质,折射率较小的称光疏介质。

某介质的折射率是指该介质对真空的相对折射率。

同一介质对不同波长的光，具有不同的折射率；在对可见光为透明的介质内，折射率常随波长的减小而增大，即红光的折射率最小，紫光的折射率最大。

通常所说某物体的折射率数值多少（例如，水为1.33，水晶为1.55，金刚石为2.42，玻璃按成分不同则有一定范围1.5 ~1.9），是指对钠黄光（波长5 893×10-10m）而言。

无论在日常的生活中还是在现代工业中，玻璃用品都得到了广泛应用。

然而，不同的玻璃制品，采用的玻璃并不完全相同。

玻璃的折射率数值越大，表明玻璃使入射光发生折射的能力越强。

玻璃折射率作为玻璃性能的一个基本重要参数，在很大程度上决定了玻璃产品性能。

在玻璃的制造与生产过程中，需要实时准确地测量玻璃折射率，以保证玻璃的优越性能。

本实验将分别用视深法和光路法测量玻璃砖的折射率。

一、实验目的1．掌握测定玻璃折射率的原理和方法。

2．用读数显微镜测量玻璃折射率。

3．用光路法测定玻璃的折射率。

二、实验仪器读数显微镜、激光器、游标卡尺、平行玻璃砖、牙签、白纸。

三、实验原理光线通过两介质的界面折射时，确定入射光线与折射光线传播方向间关系的定律称为折射定律，它是几何光学基本定律之一，是各种光学仪器的理论根据。

折射定律可表示为n1sin i =n2sin r式中i, r分别为入射角和折射角，n1，n2分别为入射介质和折射介质的折射率。

折射率作为反映光学性质的物理量，其大小不仅取决于介质的种类，也与入射光的波长有关。

空气的折射图1 光线的折射率近似为1。

1、视深法测量折射率原理如图2所示，在玻璃砖底部有一发光点P ，由于玻璃折射率与空气折射率不同，P 点发出的光线会在玻璃与空气的界面M 点处发生折射，出射光线的反向延长线与OP 的交点为P ′。

一、实验目的1. 通过实验，掌握插针法测定玻璃折射率的原理和方法。

2. 了解光发生折射时入射角和折射角的确定方法。

3. 培养实验操作技能，提高对光学原理的理解。

二、实验原理当光线从一种介质进入另一种介质时，由于两种介质的光速不同，光线会发生折射。

折射率是描述光线折射程度的一个物理量，定义为光线在真空中的速度与在介质中的速度之比。

本实验采用插针法测定玻璃的折射率。

通过观察入射光线和折射光线，确定入射角和折射角，进而计算出玻璃的折射率。

三、实验器材1. 白纸2. 图钉3. 大头针4. 直尺5. 铅笔6. 量角器7. 平木板8. 长方形玻璃砖四、实验步骤1. 将白纸用图钉按在绘图板上。

2. 在白纸上画出一条直线aa'作为界面（线），过aa'上的一点O画出界面的法线NN'，并画一条线段AO作为入射光线。

3. 把长方形玻璃砖放在白纸上，使它的长边跟aa'对齐，画出玻璃砖的另一边NN'。

4. 在直线AO上竖直插上两枚大头针P1、P2，透过玻璃砖观察大头针P1、P2的像，调整视线方向，直到P2档住P1的像。

再在观察的这一侧插两枚大头针P3、P4，使P3档住P1、P2的像，P4档住P3及P1、P2的像，记下P3、P4的位置。

5. 移去大头针和玻璃砖，过P3、P4所在处作直线O'B，与bb'交于O'，直线O'B就代表了沿AO方向入射的光线通过玻璃砖后的传播方向。

6. 连接OO'，测量入射角aAON和折射角bO'N。

7. 根据折射定律，计算玻璃的折射率。

五、实验结果与分析1. 通过实验，测量出入射角aAON为30°，折射角bO'N为20°。

2. 根据折射定律，计算玻璃的折射率：n = sin(aAON) / sin(bO'N) = sin(30°) / sin(20°) ≈ 1.7323. 对比实验结果与理论值，实验测得的玻璃折射率约为1.732，与理论值较为接近。

高二物理实验：测定玻璃的折射率、用双缝干预测量光的波长粤教版【本讲教育信息】一. 教学内容：1. 实验：测定玻璃的折射率2. 实验：用双缝干预测量光的波长二. 知识归纳、总结：〔一〕实验：测定玻璃的折射率1. 实验原理如如下图所示为两面平行的玻璃砖对光路的侧移，用插针法找出与入射光线AO 对应的出射光线O ′B ，确定出射点O ′，画出折射光线OO ′，量出入射角θ1和折射角θ2，据n=21sin sin θθ计算出玻璃的折射率。

2. 实验器材白纸，图钉，大头针，直尺，铅笔，量角器，平木板，长方形玻璃砖。

3. 实验步骤与调整安装〔1〕将白纸用图钉按在绘图板上。

〔2〕在白纸上画出一条直线aa ′作为界面〔线〕，过aa ′上的一点O 画出界面的法线NN ′，并画一条线段AO 作为入射光线。

〔3〕把长方形玻璃砖放在白纸上，使它的长边跟aa ′对齐，画出玻璃砖的另一边bb ′。

〔4〕在直线AO 上竖直插上两枚大头针P 1、P 2，透过玻璃砖观察大头针P 1、P 2的像，调整视线方向直到P 2的像挡住P 1的像，再在观察者一侧竖直插上两枚大头针P 3、P 4，P 3挡住P 1、P 2的像，P 4挡住P 3与P 1、P 2的像，记下P 3、P 4的位置。

〔5〕移去大头针和玻璃砖，过P 3、P 4所在处作直线O ′B 与bb ′交于O ′，直线O ′B 就代表了沿AO 方向入射的光线通过玻璃砖后的传播方向。

〔6〕连接OO ′，入射角θ1=∠AON ，折射角θ2=∠O ′ON ′，用量角器量出入射角和折射角，从三角函数表中查出它们的正弦值，把这些数据记录在自己设计的表格中。

〔7〕用上述方法分别求出入射角分别为30°、45°、60°时的折射角，查出它们的正弦值，填入表格中。

〔8〕算出不同入射角的比值21sin sin θθ，最后求出几次实验中所测21sin sin θθ的平均值，即为玻璃砖的折射率。

玻璃折射率的测定-物理实验报告玻璃折射率的测定物理实验报告一、实验目的1、掌握用插针法测定玻璃折射率的方法。

2、加深对折射率概念的理解。

二、实验原理当光线从空气射入玻璃时，入射角i 与折射角r 之间满足折射定律：n ＝ sin i ／ sin r ，其中 n 为玻璃的折射率。

通过测量入射角和折射角，就可以计算出玻璃的折射率。

三、实验器材一块长方形玻璃砖、白纸、大头针四枚、铅笔、直尺、量角器。

四、实验步骤1、将白纸平铺在水平桌面上，把玻璃砖平放在白纸上，用铅笔在玻璃砖的一侧画出边界线 AB。

2、在线段 AB 上间隔适当距离插上两枚大头针 P1 和 P2 。

3、眼睛在玻璃砖另一侧透过玻璃砖观察大头针 P1 和 P2 的像，调整视线方向，直到 P1 的像被 P2 的像挡住。

4、在眼睛这一侧再插上两枚大头针 P3 和 P4 ，使 P3 挡住 P1 和 P2 的像，P4 挡住 P3 及 P1 和 P2 的像。

5、移去玻璃砖，分别过 P3 和 P4 作直线与玻璃砖的边界线交于 O1 和 O2 两点，连接 O1O2 即为入射光线在玻璃砖内的折射光线。

6、用量角器测量入射角 i 和折射角 r 。

7、改变入射角，重复上述步骤多次，测量多组入射角和折射角的数据。

五、实验数据记录与处理｜实验次数｜入射角 i （度）｜折射角 r （度）｜ sin i ｜ sinr ｜ n ＝ sin i ／ sin r ｜｜｜｜｜｜｜｜｜ 1 ｜ 30 ｜ 18 ｜ 050 ｜ 031 ｜ 161 ｜｜ 2 ｜ 40 ｜ 25 ｜ 064 ｜ 042 ｜ 152 ｜｜ 3 ｜ 50 ｜ 30 ｜ 077 ｜ 050 ｜ 154 ｜｜ 4 ｜ 60 ｜ 35 ｜ 087 ｜ 057 ｜ 153 ｜｜ 5 ｜ 70 ｜ 40 ｜ 094 ｜ 064 ｜ 147 ｜计算每次测量得到的折射率 n 的平均值：n ＝（161 ＋ 152 ＋ 154 ＋ 153 ＋ 147）／5 ≈ 153六、实验误差分析1、测量入射角和折射角时存在误差，可能是量角器的精度不够或者读数不准确。
