运算放大电路可能遇到自激振荡和阻塞现象解决办法

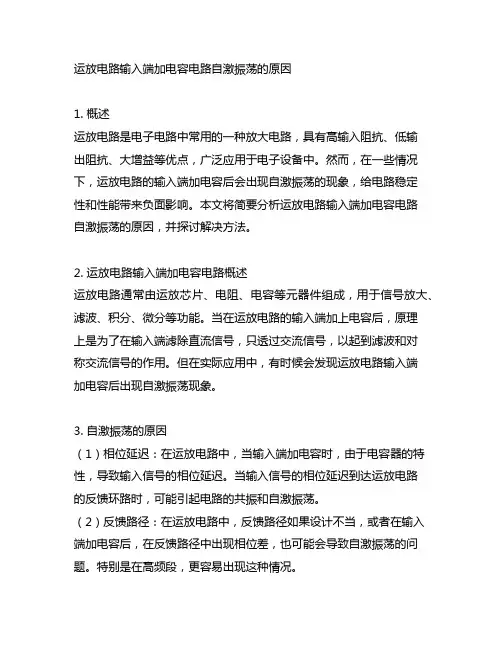

运放电路输入端加电容电路自激振荡的原因1. 概述运放电路是电子电路中常用的一种放大电路，具有高输入阻抗、低输出阻抗、大增益等优点，广泛应用于电子设备中。

然而，在一些情况下，运放电路的输入端加电容后会出现自激振荡的现象，给电路稳定性和性能带来负面影响。

本文将简要分析运放电路输入端加电容电路自激振荡的原因，并探讨解决方法。

2. 运放电路输入端加电容电路概述运放电路通常由运放芯片、电阻、电容等元器件组成，用于信号放大、滤波、积分、微分等功能。

当在运放电路的输入端加上电容后，原理上是为了在输入端滤除直流信号，只透过交流信号，以起到滤波和对称交流信号的作用。

但在实际应用中，有时候会发现运放电路输入端加电容后出现自激振荡现象。

3. 自激振荡的原因（1）相位延迟：在运放电路中，当输入端加电容时，由于电容器的特性，导致输入信号的相位延迟。

当输入信号的相位延迟到达运放电路的反馈环路时，可能引起电路的共振和自激振荡。

（2）反馈路径：在运放电路中，反馈路径如果设计不当，或者在输入端加电容后，在反馈路径中出现相位差，也可能会导致自激振荡的问题。

特别是在高频段，更容易出现这种情况。

4. 解决方法（1）增加补偿电容：在运放电路输入端加电容后出现自激振荡时，可以考虑增加补偿电容来抑制振荡。

适当增加补偿电容，可以起到抑制高频振荡的作用，提高电路的稳定性。

（2）选择合适的运放芯片：在设计运放电路时，选择合适的运放芯片也是避免自激振荡的重要方法。

一些特殊应用场景下，可能需要选择特殊结构和参数的运放芯片，以满足要求。

（3）优化反馈网络：在运放电路设计中，要合理设计反馈网络，避免相位差引起的自激振荡。

通过优化反馈网络的结构和参数，可以有效地降低电路的振荡风险。

5. 结论运放电路输入端加电容电路自激振荡的原因主要在于相位延迟和反馈路径设计不当。

为了解决这一问题，可以采取增加补偿电容、选择合适的运放芯片和优化反馈网络等方法。

在实际设计中，需要对电路的稳定性和性能进行充分的考虑，合理选择元器件和参数，以避免自激振荡的问题。

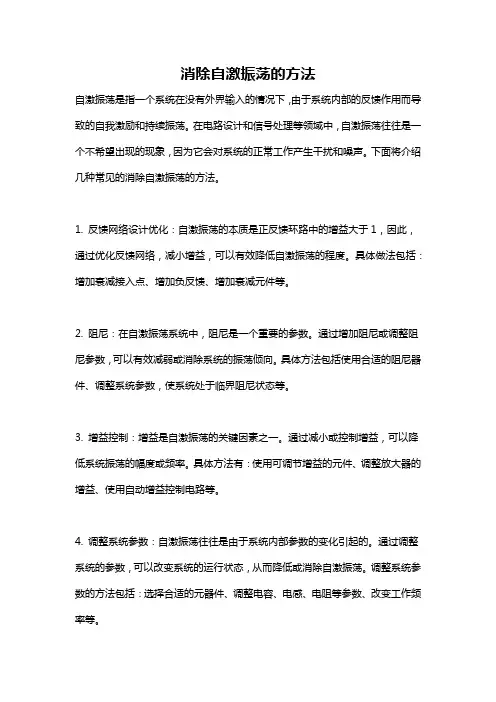

消除自激振荡的方法自激振荡是指一个系统在没有外界输入的情况下，由于系统内部的反馈作用而导致的自我激励和持续振荡。

在电路设计和信号处理等领域中，自激振荡往往是一个不希望出现的现象，因为它会对系统的正常工作产生干扰和噪声。

下面将介绍几种常见的消除自激振荡的方法。

1. 反馈网络设计优化：自激振荡的本质是正反馈环路中的增益大于1，因此，通过优化反馈网络，减小增益，可以有效降低自激振荡的程度。

具体做法包括：增加衰减接入点、增加负反馈、增加衰减元件等。

2. 阻尼：在自激振荡系统中，阻尼是一个重要的参数。

通过增加阻尼或调整阻尼参数，可以有效减弱或消除系统的振荡倾向。

具体方法包括使用合适的阻尼器件、调整系统参数，使系统处于临界阻尼状态等。

3. 增益控制：增益是自激振荡的关键因素之一。

通过减小或控制增益，可以降低系统振荡的幅度或频率。

具体方法有：使用可调节增益的元件、调整放大器的增益、使用自动增益控制电路等。

4. 调整系统参数：自激振荡往往是由于系统内部参数的变化引起的。

通过调整系统的参数，可以改变系统的运行状态，从而降低或消除自激振荡。

调整系统参数的方法包括：选择合适的元器件、调整电容、电感、电阻等参数、改变工作频率等。

5. 使用滤波器：滤波器可以有效消除系统中的噪声和干扰，从而降低自激振荡的程度。

通过选择适当的滤波器类型和参数，可以滤除系统中的振荡信号，从而减小或消除自激振荡的影响。

6. 引入衰减：通过引入合适的衰减元件或衰减网络，可以有效减弱或消除系统的振荡。

衰减元件的选择和参数的调整需要根据具体的系统要求和振荡特性进行，以达到最佳的抑制效果。

7. 优化布局和物理设计：布局和物理设计对于电路系统的稳定性和振荡抑制起到重要作用。

通过合理布局电路，避免电源和信号共用线路，减小器件之间的耦合等措施，可以有效减少自激振荡的发生。

总之，消除自激振荡的方法包括优化反馈网络设计、增加阻尼、调整增益、调整系统参数、使用滤波器、引入衰减和优化布局和物理设计等。

放大器自激振荡的原因放大器自激振荡是指在一些特定的条件下，放大器的输出信号被反馈到输入端，进而导致放大器产生不稳定的振荡现象。

自激振荡是电子电路中一个非常普遍且有时也是非常令人困扰的问题。

本文将探讨放大器自激振荡的原因并提供一些可能的解决方案。

放大器自激振荡的原因可以归结为两种情况：正馈和负馈。

正馈是指放大器输出信号的一部分被反馈回到输入端，增强了输入信号，从而产生振荡。

而负馈则是指放大器输出信号的一部分被反馈回到输入端，并与输入信号相减，抑制了输入信号，从而产生振荡。

在电路中，可能导致放大器自激振荡的因素有很多，下面将介绍其中一些常见的情况：1. 错误连接或接地不良：在电路中的错误连接或接地不良可能导致信号回路不正常地工作，导致自激振荡。

例如，信号源错误地连接到输出端口，或者接地线和信号线没有良好的接触。

2. 高增益：当放大器具有很高的增益时，即使很小的反馈信号也足以导致振荡。

这是因为放大器的增益过大，反馈信号会在电路中不断放大，最终导致振荡。

3. 回路导通：如果放大器的输入和输出端之间存在低阻抗的回路，那么信号可能会直接从输出到输入端，导致振荡。

这种情况通常是由于电路布线错误或元器件失效导致的。

4. 导线或元器件的电感：导线或元器件的电感会导致信号在电路中反复振荡，从而引起自激振荡。

这种情况通常在高频电路中更为常见。

5. 电源波动：当电源电压发生波动时，可能会产生与电源频率相同的振荡信号。

这是因为波动的电源会影响放大器的工作点，进而导致振荡。

解决放大器自激振荡的问题可以采取以下方法：1. 确认电路连接正确：确保所有的电路连接正确，并检查接地线和信号线的连接状态。

如果有问题，及时修复。

2. 降低放大器增益：通过减小放大器的增益，可以降低反馈信号的大小，从而减少振荡的可能性。

3. 确保回路不导通：对于可能导致回路直通的元器件或导线进行排查，确保电路中不存在不必要的低阻抗回路。

4. 使用低电感元器件：通过选择低电感的导线和元器件，可以减少信号的振荡。

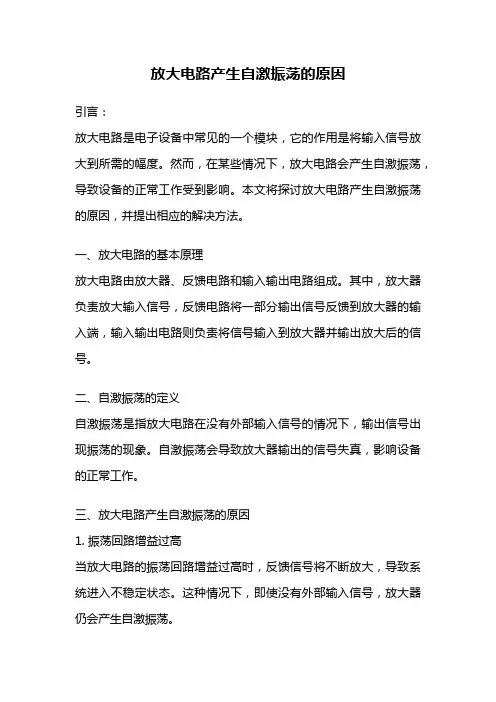

放大电路产生自激振荡的原因引言：放大电路是电子设备中常见的一个模块，它的作用是将输入信号放大到所需的幅度。

然而，在某些情况下，放大电路会产生自激振荡，导致设备的正常工作受到影响。

本文将探讨放大电路产生自激振荡的原因，并提出相应的解决方法。

一、放大电路的基本原理放大电路由放大器、反馈电路和输入输出电路组成。

其中，放大器负责放大输入信号，反馈电路将一部分输出信号反馈到放大器的输入端，输入输出电路则负责将信号输入到放大器并输出放大后的信号。

二、自激振荡的定义自激振荡是指放大电路在没有外部输入信号的情况下，输出信号出现振荡的现象。

自激振荡会导致放大器输出的信号失真，影响设备的正常工作。

三、放大电路产生自激振荡的原因1. 振荡回路增益过高当放大电路的振荡回路增益过高时，反馈信号将不断放大，导致系统进入不稳定状态。

这种情况下，即使没有外部输入信号，放大器仍会产生自激振荡。

2. 反馈电路相位条件失调反馈电路的相位条件是产生自激振荡的关键。

当反馈电路的相位延迟与放大器的相位延迟相等时，反馈信号将持续放大，引起自激振荡。

相位条件失调可能是由于电路设计错误或元器件参数不匹配所致。

3. 电源噪声干扰电源噪声是放大电路产生自激振荡的常见原因之一。

电源噪声会通过电源线传播到放大器，引起电路的不稳定性，从而产生自激振荡。

4. 电路共振当放大电路中的电感、电容和阻抗之间存在共振现象时，会导致电路产生自激振荡。

共振频率是电路的固有频率，当外部输入信号与共振频率接近或等于时，电路会自发产生振荡。

四、放大电路产生自激振荡的解决方法1. 控制振荡回路增益为避免振荡回路增益过高，可以通过增加衰减器或降低放大器的增益来控制振荡回路的总增益。

这样可以降低反馈信号的放大程度，减少自激振荡的可能性。

2. 优化反馈电路设计反馈电路的相位条件是产生自激振荡的关键。

可以通过优化反馈电路的设计，使反馈信号的相位延迟与放大器的相位延迟相等，从而避免自激振荡的发生。

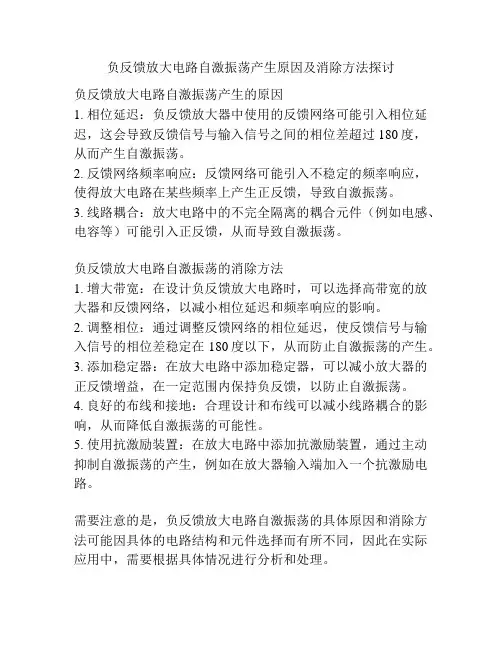

负反馈放大电路自激振荡产生原因及消除方法探讨
负反馈放大电路自激振荡产生的原因
1. 相位延迟：负反馈放大器中使用的反馈网络可能引入相位延迟，这会导致反馈信号与输入信号之间的相位差超过180度，从而产生自激振荡。

2. 反馈网络频率响应：反馈网络可能引入不稳定的频率响应，使得放大电路在某些频率上产生正反馈，导致自激振荡。

3. 线路耦合：放大电路中的不完全隔离的耦合元件（例如电感、电容等）可能引入正反馈，从而导致自激振荡。

负反馈放大电路自激振荡的消除方法
1. 增大带宽：在设计负反馈放大电路时，可以选择高带宽的放大器和反馈网络，以减小相位延迟和频率响应的影响。

2. 调整相位：通过调整反馈网络的相位延迟，使反馈信号与输入信号的相位差稳定在180度以下，从而防止自激振荡的产生。

3. 添加稳定器：在放大电路中添加稳定器，可以减小放大器的正反馈增益，在一定范围内保持负反馈，以防止自激振荡。

4. 良好的布线和接地：合理设计和布线可以减小线路耦合的影响，从而降低自激振荡的可能性。

5. 使用抗激励装置：在放大电路中添加抗激励装置，通过主动抑制自激振荡的产生，例如在放大器输入端加入一个抗激励电路。

需要注意的是，负反馈放大电路自激振荡的具体原因和消除方法可能因具体的电路结构和元件选择而有所不同，因此在实际应用中，需要根据具体情况进行分析和处理。

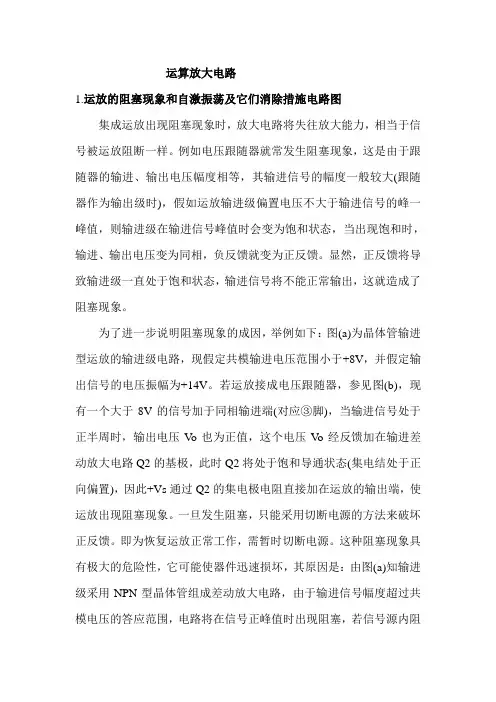

运算放大电路1.运放的阻塞现象和自激振荡及它们消除措施电路图集成运放出现阻塞现象时，放大电路将失往放大能力，相当于信号被运放阻断一样。

例如电压跟随器就常发生阻塞现象，这是由于跟随器的输进、输出电压幅度相等，其输进信号的幅度一般较大(跟随器作为输出级时)，假如运放输进级偏置电压不大于输进信号的峰一峰值，则输进级在输进信号峰值时会变为饱和状态，当出现饱和时，输进、输出电压变为同相，负反馈就变为正反馈。

显然，正反馈将导致输进级一直处于饱和状态，输进信号将不能正常输出，这就造成了阻塞现象。

为了进一步说明阻塞现象的成因，举例如下：图(a)为晶体管输进型运放的输进级电路，现假定共模输进电压范围小于+8V，并假定输出信号的电压振幅为+14V。

若运放接成电压跟随器，参见图(b)，现有一个大于8V的信号加于同相输进端(对应③脚)，当输进信号处于正半周时，输出电压V o也为正值，这个电压V o经反馈加在输进差动放大电路Q2的基极，此时Q2将处于饱和导通状态(集电结处于正向偏置)，因此+Vs通过Q2的集电极电阻直接加在运放的输出端，使运放出现阻塞现象。

一旦发生阻塞，只能采用切断电源的方法来破坏正反馈。

即为恢复运放正常工作，需暂时切断电源。

这种阻塞现象具有极大的危险性，它可能使器件迅速损坏，其原因是：由图(a)知输进级采用NPN型晶体管组成差动放大电路，由于输进信号幅度超过共模电压的答应范围，电路将在信号正峰值时出现阻塞，若信号源内阻较低，反馈电阻也较小，流过Q2集电结的电流就过大，有可能烧坏晶体管Q2，使集成运放损坏。

另外，在输出端上不论什么原因产生的输出瞬时过压也会造成阻塞现象。

消除阻塞现象的方法一般可分为两类：限制输进电压法和防止输出瞬时过压法。

图(b)所示电路即为限制输进电压钳位法，图中±Vcm 为共模输进电压上、下限极限值，运用二极管D1和D2实现将输进电压钳位在±Vcm之间。

这个方法具有通用性。

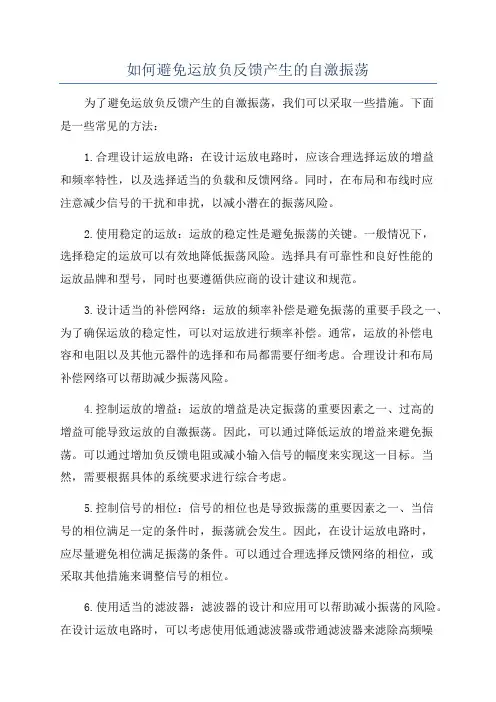

如何避免运放负反馈产生的自激振荡为了避免运放负反馈产生的自激振荡，我们可以采取一些措施。

下面是一些常见的方法：1.合理设计运放电路：在设计运放电路时，应该合理选择运放的增益和频率特性，以及选择适当的负载和反馈网络。

同时，在布局和布线时应注意减少信号的干扰和串扰，以减小潜在的振荡风险。

2.使用稳定的运放：运放的稳定性是避免振荡的关键。

一般情况下，选择稳定的运放可以有效地降低振荡风险。

选择具有可靠性和良好性能的运放品牌和型号，同时也要遵循供应商的设计建议和规范。

3.设计适当的补偿网络：运放的频率补偿是避免振荡的重要手段之一、为了确保运放的稳定性，可以对运放进行频率补偿。

通常，运放的补偿电容和电阻以及其他元器件的选择和布局都需要仔细考虑。

合理设计和布局补偿网络可以帮助减少振荡风险。

4.控制运放的增益：运放的增益是决定振荡的重要因素之一、过高的增益可能导致运放的自激振荡。

因此，可以通过降低运放的增益来避免振荡。

可以通过增加负反馈电阻或减小输入信号的幅度来实现这一目标。

当然，需要根据具体的系统要求进行综合考虑。

5.控制信号的相位：信号的相位也是导致振荡的重要因素之一、当信号的相位满足一定的条件时，振荡就会发生。

因此，在设计运放电路时，应尽量避免相位满足振荡的条件。

可以通过合理选择反馈网络的相位，或采取其他措施来调整信号的相位。

6.使用适当的滤波器：滤波器的设计和应用可以帮助减小振荡的风险。

在设计运放电路时，可以考虑使用低通滤波器或带通滤波器来滤除高频噪音和干扰。

同时，通过合理选择滤波器的类型、参数和布局等，可以进一步减小振荡风险。

综上所述，为了避免运放负反馈产生的自激振荡，我们可以从设计合理的电路、选择稳定的运放、设计适当的补偿网络、控制运放的增益和信号的相位，以及使用适当的滤波器等方面入手进行防范和控制。

当然，在实际设计和应用过程中，还需要结合具体的系统需求和环境特点，以及仿真和测试等手段进行验证和优化。

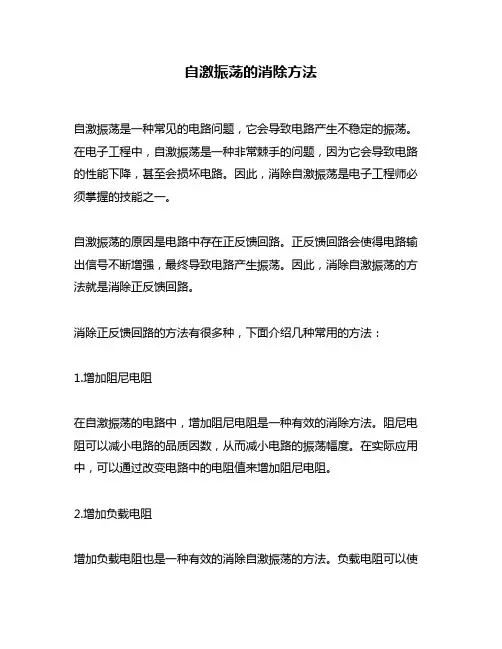

自激振荡的消除方法自激振荡是一种常见的电路问题，它会导致电路产生不稳定的振荡。

在电子工程中，自激振荡是一种非常棘手的问题，因为它会导致电路的性能下降，甚至会损坏电路。

因此，消除自激振荡是电子工程师必须掌握的技能之一。

自激振荡的原因是电路中存在正反馈回路。

正反馈回路会使得电路输出信号不断增强，最终导致电路产生振荡。

因此，消除自激振荡的方法就是消除正反馈回路。

消除正反馈回路的方法有很多种，下面介绍几种常用的方法：1.增加阻尼电阻在自激振荡的电路中，增加阻尼电阻是一种有效的消除方法。

阻尼电阻可以减小电路的品质因数，从而减小电路的振荡幅度。

在实际应用中，可以通过改变电路中的电阻值来增加阻尼电阻。

2.增加负载电阻增加负载电阻也是一种有效的消除自激振荡的方法。

负载电阻可以使得电路输出信号减小，从而减小电路的振荡幅度。

在实际应用中，可以通过增加电路中的负载电阻来消除自激振荡。

3.增加电容增加电容也是一种有效的消除自激振荡的方法。

电容可以使得电路输出信号滞后，从而减小电路的振荡幅度。

在实际应用中，可以通过增加电路中的电容来消除自激振荡。

4.增加电感增加电感也是一种有效的消除自激振荡的方法。

电感可以使得电路输出信号超前，从而减小电路的振荡幅度。

在实际应用中，可以通过增加电路中的电感来消除自激振荡。

总之，消除自激振荡是电子工程师必须掌握的技能之一。

在实际应用中，可以根据具体情况选择不同的消除方法。

通过合理的设计和调试，可以有效地消除自激振荡，提高电路的性能和稳定性。

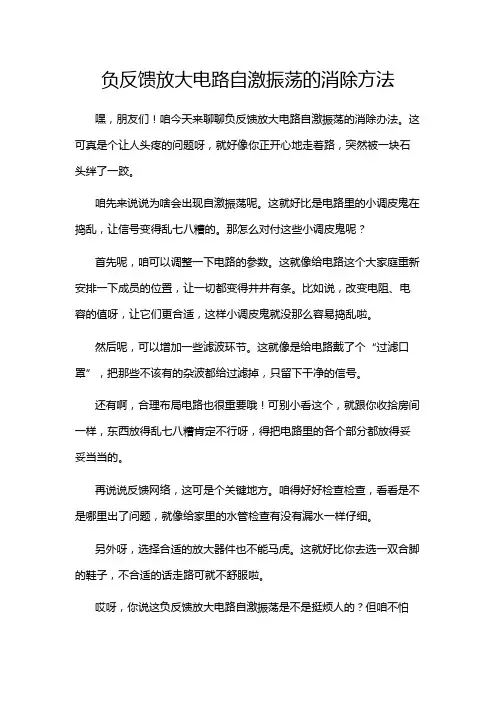

负反馈放大电路自激振荡的消除方法嘿，朋友们！咱今天来聊聊负反馈放大电路自激振荡的消除办法。

这可真是个让人头疼的问题呀，就好像你正开心地走着路，突然被一块石头绊了一跤。

咱先来说说为啥会出现自激振荡呢。

这就好比是电路里的小调皮鬼在捣乱，让信号变得乱七八糟的。

那怎么对付这些小调皮鬼呢？首先呢，咱可以调整一下电路的参数。

这就像给电路这个大家庭重新安排一下成员的位置，让一切都变得井井有条。

比如说，改变电阻、电容的值呀，让它们更合适，这样小调皮鬼就没那么容易捣乱啦。

然后呢，可以增加一些滤波环节。

这就像是给电路戴了个“过滤口罩”，把那些不该有的杂波都给过滤掉，只留下干净的信号。

还有啊，合理布局电路也很重要哦！可别小看这个，就跟你收拾房间一样，东西放得乱七八糟肯定不行呀，得把电路里的各个部分都放得妥妥当当的。

再说说反馈网络，这可是个关键地方。

咱得好好检查检查，看看是不是哪里出了问题，就像给家里的水管检查有没有漏水一样仔细。

另外呀，选择合适的放大器件也不能马虎。

这就好比你去选一双合脚的鞋子，不合适的话走路可就不舒服啦。

哎呀，你说这负反馈放大电路自激振荡是不是挺烦人的？但咱不怕呀，咱有这么多办法来对付它！只要咱认真去调整、去改进，就一定能让电路乖乖听话。

咱仔细想想，生活中不也有很多这样类似的情况吗？遇到问题不要慌，办法总比困难多嘛！就像解决这个电路问题一样，只要我们用心、耐心，总能找到解决的办法。

所以呀，当遇到负反馈放大电路自激振荡的时候，别愁眉苦脸的，笑着去面对，去把那些小调皮鬼都赶跑！相信自己，咱一定能行！这就是我对于消除负反馈放大电路自激振荡的一些看法和经验啦，希望对大家有用哦！原创不易，请尊重原创，谢谢!。

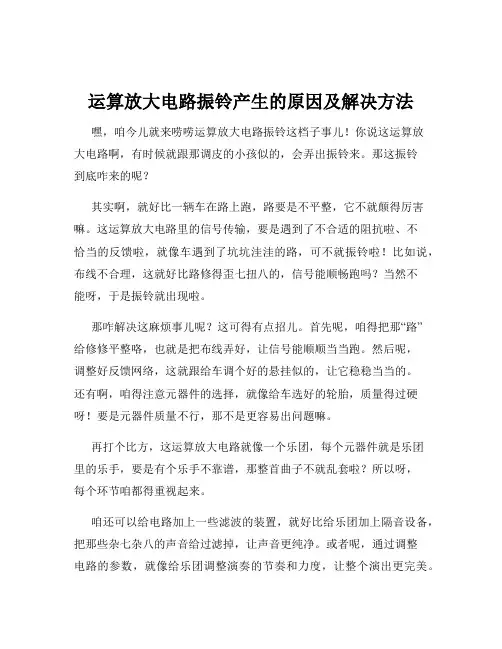

运算放大电路振铃产生的原因及解决方法嘿，咱今儿就来唠唠运算放大电路振铃这档子事儿！你说这运算放大电路啊，有时候就跟那调皮的小孩似的，会弄出振铃来。

那这振铃到底咋来的呢？其实啊，就好比一辆车在路上跑，路要是不平整，它不就颠得厉害嘛。

这运算放大电路里的信号传输，要是遇到了不合适的阻抗啦、不恰当的反馈啦，就像车遇到了坑坑洼洼的路，可不就振铃啦！比如说，布线不合理，这就好比路修得歪七扭八的，信号能顺畅跑吗？当然不能呀，于是振铃就出现啦。

那咋解决这麻烦事儿呢？这可得有点招儿。

首先呢，咱得把那“路”给修修平整咯，也就是把布线弄好，让信号能顺顺当当跑。

然后呢，调整好反馈网络，这就跟给车调个好的悬挂似的，让它稳稳当当的。

还有啊，咱得注意元器件的选择，就像给车选好的轮胎，质量得过硬呀！要是元器件质量不行，那不是更容易出问题嘛。

再打个比方，这运算放大电路就像一个乐团，每个元器件就是乐团里的乐手，要是有个乐手不靠谱，那整首曲子不就乱套啦？所以呀，每个环节咱都得重视起来。

咱还可以给电路加上一些滤波的装置，就好比给乐团加上隔音设备，把那些杂七杂八的声音给过滤掉，让声音更纯净。

或者呢，通过调整电路的参数，就像给乐团调整演奏的节奏和力度，让整个演出更完美。

你想想看，要是咱的运算放大电路一直振铃，那得多闹心呀！就像你听音乐，一直有杂音在那嗡嗡响，你能受得了吗？所以呀，咱得赶紧把这振铃的问题解决咯。

总之呢，要解决运算放大电路振铃，就得像个细心的医生一样，仔细诊断出问题所在，然后对症下药。

可不能马虎大意呀，不然这振铃可就一直缠着你咯！咱得让咱的电路稳稳当当工作，别给咱添乱子，对吧？所以呀，大家可得把这些方法记住咯，遇到振铃别慌张，咱有办法对付它！。

如何避免运放负反馈产生的自激振荡运放的负反馈是一种常见的稳定化电路的方法，可以有效地降低电路的增益和提高稳定性。

然而，如果负反馈设置不当，可能会引起自激振荡。

在设计和调试电路时，我们可以采取以下一些措施来避免运放负反馈产生的自激振荡。

1.选择合适的运放芯片：不同的运放芯片具有不同的增益带宽积（GBW），相位裕度和带宽等特性。

在选择运放芯片时，需要根据具体的应用需求来确定适合的参数。

较高的GBW和相位裕度能够提供更大的负反馈系数，从而降低自激振荡的可能性。

2.稳定化补偿网络：在设计电路时，可以通过稳定化补偿网络来提高自激振荡的抑制能力。

传统的稳定化补偿方法包括加入电容和电阻，形成补偿网络，将运放的增益带宽积控制在合适的范围内。

3.合理布局和连接：在PCB设计中，应注意合理的布局和连接，避免干扰电路对运放产生不合适的反馈。

尽量减少信号线和干扰源之间的距离，采取屏蔽措施隔绝外界干扰。

同时，减小信号线和地线之间的共模干扰，增加电源和地线的滤波电容。

4.设置适当的增益：运放在正常工作范围内，增益值太高会降低系统的稳定性。

因此，在设计电路时，应根据需求合理设置运放的增益，以避免自激振荡的发生。

5.增加衰减器：在一些特殊的情况下，为了减小运放的反馈增益，可以在运放的输出端加入衰减器。

衰减器可以通过改变反馈电阻或者增加串联电阻的方式实现。

6.调试和测试：在电路设计完成后，需要进行仔细的调试和测试以确保其工作正常。

特别是对于高频或高增益的电路，可以通过频谱分析仪等工具进行频率响应和相位特性的测量，评估电路的稳定性。

7.精确选择电源电压：电源电压的精确选择对于避免自激振荡也非常重要。

在实际应用中，需要注意电源电压的波动和噪声，以及电源线的稳定性和滤波。

总之，为了避免运放负反馈产生的自激振荡，我们需要选择合适的运放芯片、稳定化补偿网络、合理布局和连接、设置适当的增益、增加衰减器、进行调试和测试，并精确选择电源电压。

这些措施可以在设计和调试电路时帮助我们避免自激振荡的发生，提高电路的可靠性和稳定性。

运放震荡自激的原因：1、环路增益大于12、反馈前后信号的相位差在360度以上，也就是能够形成正反馈。

参考《自控原理》和《基于运算放大器和模拟集成电路的电路设计》????? 自激振荡的引起,主要是因为集成运算放大器内部是由多级直流放大器所组成,由于每级放大器的输出及后一级放大器的输入都存在输出阻抗和输入阻抗及分布电容,这样在级间都存在R-C相移网络,当信号每通过一级R-C网络后,就要产生一个附加相移.此外,在运放的外部偏置电阻和运放输入电容,运放输出电阻和容性负载反馈电容,以及多级运放通过电源的公共内阻,甚至电源线上的分布电感,接地不良等耦合,都可形成附加相移.结果,运放输出的信号,通过负反馈回路再叠加增到180度的附加相移,且若反馈量足够大,终将使负反馈转变成正反馈,从而引起振荡.具体一点可能1.可能运放是分布电容和电感引起的2. 运放驱动容性负载导致。

3.可能是反馈过深引起的解决方法：1. 环内补偿运放反馈电阻并接反馈电容:小电容叫做移相电容，防止运放自激的一般取0点几皮法到几十皮法几百皮法，看工作的频率以及运放的型号来定简单点说加的电容越大，带宽越窄防止振荡Rf和运放的输入电容及杂散电容形成极点，如果该极点在运放使用的频率范围内就可能使运放产生振荡；加入Cf后，Cf和Rf产生零点，用来抵消极点。

一般取值Cf>Ci,Ci 为运放的输入电容和输入脚杂散总电容。

2. 环路外补偿法、在运放的输出端串上一个小电阻再连到后级，十几欧到几十欧之间既可，具体值与后级电路的输入电容有关，可尝试不同的电阻值，获得稳定的输出PS：1.电源供电稳定，最好并联0.1uf ,10uf等电容2.放大倍数不能过大，放大级数也不要超过四级? 实验或测试之前，若用示波器接在运放输出端，有时可以看到频率较高且近似正弦波的波形，偶尔也出现低频振荡的情况.可根据产生振荡的原理采取不同的方法解决:??? (1)反馈极性是否接错或负反馈太强.若将负反馈错接成正反馈则极易产生振荡.另外，负反馈愈强也愈易产生自激.??? (2)若输出端接有的电容性负载，由于容性负载加强了电路的相移，所以更易自激.可以用另一个RC环节来补偿相移，如果补偿得好自激振荡就会消除.??? (3)接线杂散电容过大.当输人回路为高阻时，由接线到地或接线之间的杂散电容与电阻组成的滞后环节，将使组件变得不稳定.为此可在RF两端并联一个电容CF，或者在运放的输人端并联一个RC支路，这两个环节都属于超前校正的性质，即它们产生的相位超前作用将有可能抵消前面所述杂散电容所起的相位滞后作用，从而使运放稳定.??? (4)电源接线旁路措施不够.电源引线不仅具有一定电阻，还有一定的电感和分布电容，因此当有许多运放接到同一根电源线时，，将通过这些因素产生相互之间的影响，解决的办法是在印刷电路板插座上的正负电源的接线端与地之间接上几十uF的电解电容和0.01uF 的陶瓷电容相并联，如果运放是作为宽频放大，须选用低电感量的电容.。

解决运放振荡问题的方法对于工程师来说，电流源是个不可或缺的仪器，也有很多人想做一个合用的电流源，而应用开源套件，就只是用一整套的PCB，元件，程序等成套产品，参与者只需要将套件的东西焊接好，调试一下就可以了，这里面的技术含量能有多高，而我们能从中学到的技术又能有多少呢?本文只是从讲述原理出发，指导大家做个人人能掌控的电流源。

本文主要就是设计到模拟部分的内容，而基本不涉及单片机，希望朋友能够从中学到点知识。

 加速补偿校正Aopen 校正Aopen是补偿的最佳方法，简单的Aopen补偿会起到1/F补偿难以达到的效果，但并非解决一切问题。

 如果振荡由于po位于0dB线之上造成，可想到的第一办法是去掉po。

 去掉极点作用的基本方法是引入零点。

 引入零点的最佳位置为Ro，Ro上并联电容Cs可为MOSFET输入端引入一个零点zo。

 但Ro是运放内部电阻，无法操作，因此在Ro后添加一只电阻Rs，并将Cs与Rs并联。

 如果Rs》Ro，则可基本忽略Ro的作用。

 增加Rs和Cs后，会使MOSFET输入端的极点po和零点zo频率分别为：  po=1/2pi(Cs+Cgs)Rs，zo=1/2piCsRs。

 如果Cs》Cgs，则原有的极点po=1/2piRoCs由高频段移至低频段，频率由Cs、Cgs和Rs决定，而非Cgs和Ro决定，新引入的零点zo也在低频段并与po基本重合，两者频率差由Cgs与Cs的比例决定，因而很小。

 通常Rs=2k-5kOhm，Cs=0.01-0.1uF。

 Rs和Cs将原有极点po移至低频段并通过zo去除。

像极了chopper运放里通过采样将1/f噪声量化到高频段后滤除。

很多不沾边的方法思路都是相通的。

 由瞬态方法分析，Cs两端电压不可突变，因此运放输出电压的变化会迅速反应到栅极，即Cs使为Cgs充电的电流相位超前pi/2。

因此Cs起到加速电容作用，其补偿称为加速补偿或超前补偿。

 很多类似电路里在Rs//Cs之后会串联一只小电阻，约100 Ohm，再稍适调整零点和极点位置，此处不必再加，那个忽略的Ro很合适。

运算放大器自激原因运算放大器（Operational Amplifier，简称Op Amp）是一种非常重要的集成电路，广泛应用于模拟电路和数字电路中。

它具有高增益、高输入阻抗、低输出阻抗、稳定性好、输出电压范围大等特点，被誉为“电子电路的瑞士军刀”。

在实际应用中，我们会发现运算放大器有时会出现自激现象，导致电路不稳定，影响电路性能。

本文将介绍运算放大器自激的原因及其解决方法。

一、运算放大器工作原理为了更好地理解运算放大器自激的原因，我们首先需要了解运算放大器的基本工作原理。

运算放大器是一种差分放大器，其基本电路如下图所示：（图1 运算放大器基本电路）其中，V+和V-分别表示运算放大器的正输入端和负输入端，Vo表示输出端。

运算放大器的增益可以通过改变反馈电阻的大小来调节。

在没有负载电阻的情况下，运算放大器的输出电压可以达到正、负电源电压之间的最大值（通常为几伏到十几伏），即具有较大的输出电压范围。

二、运算放大器自激的原因当我们在使用运算放大器设计电路时，有时会遇到电路不稳定的情况。

经过排查，我们可能会发现电路中存在自激现象。

那么，什么是运算放大器自激呢？简单来说，运算放大器自激是指在电路中存在反馈回路时，运算放大器因为自身的噪声或者输入信号的微小变化而产生的自我激励，导致输出电压发生不稳定的现象。

具体表现为输出电压不断振荡，频率和幅值不断变化，甚至可能出现失控的情况。

那么，为什么会出现运算放大器自激的现象呢？其原因主要有以下几点：1.反馈回路的不稳定性运算放大器的反馈回路是电路中非常重要的一部分。

如果反馈回路存在不稳定因素，比如电阻、电容等元器件的小变化或者噪声干扰，就会导致运算放大器的输出电压产生不稳定的振荡。

因此，在设计反馈回路时，需要尽可能选择稳定、精准的元器件，保证反馈回路的稳定性。

2.运算放大器内部噪声运算放大器内部存在各种噪声，如热噪声、1/f噪声等，这些噪声会通过反馈回路放大，导致运算放大器的输出电压产生不稳定的振荡。

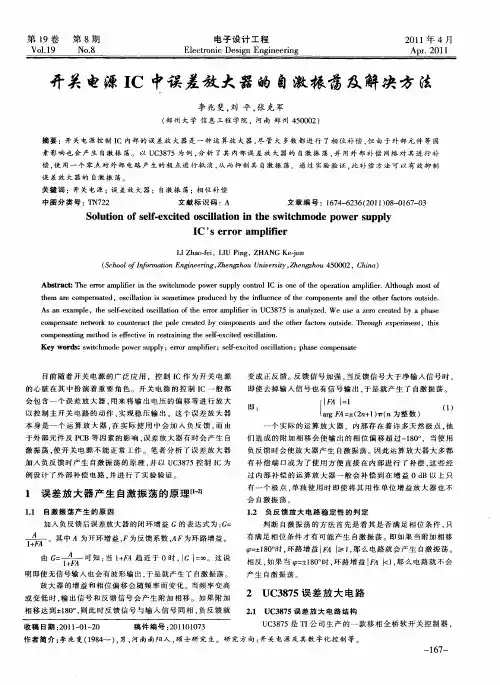

误差放大器的自激振荡及解决方法（内容清晰）误差放大器的自激振荡及解决方法摘要：开关电源控制IC 内部的误差放大器是一种运算放大器，尽管大多数都进行了相位补偿，但由于外部元件等因素影响也会产生自激振荡。

以UC3875 为例，分析了其内部误差放大器的自激振荡，并用外部补偿网络对其进行补偿，使用一个零点对外部电路产生的极点进行抵消，从而抑制其自激振荡。

通过实验验证，此补偿方法可以有效抑制误差放大器的自激振荡。

目前随着开关电源的广泛应用，控制IC 作为开关电源的心脏在其中扮演着重要角色。

开关电源的控制IC 一般都会包含一个误差放大器，用来将输出电压的偏移等进行放大以控制主开关电路的动作，实现稳压输出。

这个误差放大器本身是一个运算放大器，在实际使用中会加入负反馈，而由于外部元件及PCB 等因素的影响，误差放大器有时会产生自激振荡，使开关电源不能正常工作。

笔者分析了误差放大器加入负反馈时产生自激振荡的原理，并以UC3875 控制IC 为例设计了外部补偿电路，并进行了实验验证。

1 误差放大器产生自激振荡的原理1.1 自激振荡产生的原因加入负反馈后误差放大器的闭环增益G 的表达式为：其中A 为开环增益，F 为反馈系数，AF 为环路增益。

由上式可知：当1+FA 趋近于0 时，|G| =∞。

这说明即使无信号输入也会有波形输出，于是就产生了自激振荡。

放大器的增益和相位偏移会随频率而变化。

当频率变高或变低时，输出信号和反馈信号会产生附加相移。

如果附加相移达到±180°，则此时反馈信号与输入信号同相，负反馈就变成正反馈。

反馈信号加强，当反馈信号大于净输入信号时，即使去掉输入信号也有信号输出，于是就产生了自激振荡。

即：一个实际的运算放大器，内部存在着许多天然极点，他们造成的附加相移会使输出的相位偏移超过-180°，当使用负反馈时会使放大器产生自激振荡。

因此运算放大器大多都有补偿端口或为了使用方便直接在内部进行了补偿，这些经过内部补偿的运算放大器一般会补偿到在增益0 dB 以上只有一个极点，单独使用时即使将其用作单位增益放大器也不会自激振荡。

如何消除放大器的自激？（个人小经验）刚参加工作时，主要工作方向是低噪放设计。

刚开始会听老同事讲，遇到自激，就会很麻烦，因为调试起来很费时间，需要在保证带内性能的前提下，把自激现象消除掉。

当时测试一个放大器是否自激，主要方法就是输出端连接频谱仪，输入端变换三种负载(开路，短路，负载),看频谱仪上是否有自激现象。

常温和低温下都需要做一下这个试验。

如果在常温下自激，还算幸运的；如果常温不激低温激，就麻烦了。

出现这种现象，第一步是看看能不能通过改变外接的输入端负载，把自激现象在常温下复现出来，如果还不行，你就只好纯粹的盲调了。

就是把温箱打开，然后把放大器放里面，等冻透了后，再从孔里抽出来，然后赶紧调试，调完后再放回温箱，看是否自激。

这个步骤可能需要重复很多次，才能把自激现象消除。

等到自己开始有机会设计放大器时，通过阅读文献，发现，其实这种方法是有局限性的。

因为放大器是需要输入端外接任何负载时(即整个Smith圆图上所有的阻抗值)，都需要不自激，才能算绝对稳定。

所谓绝对稳定，是指无条件稳定，即放大器不管输入端是什么负载，都不会自激。

但现在上面只用了三种负载，所以，我一直觉得这种方法测试出来的不自激放大器也不一定是绝对稳定的。

其实，在文献【1】讲到，近年提出一种新的判别依据，即u因子，它是放大器是否稳定的一个充分必要条件，当其大于1的时候，放大器绝对稳定，当其值小于1的时候，放大器不稳定。

而且其值的大小还与稳定性的强弱有关，越大，稳定性越强(而K因子没有这个特性，而且K因子需要和delta配合，才是放大器绝对稳定的充要条件)。

幸运的是，仿真软件和测试仪器上都有这个参数的测量。

在仿真和测试过程中，只要保证u大于1，放大器就绝对不会自激。

当时，我师父让我设计一个放大器，其输入端最后是与天线的馈点连接，组成一个有源天线。

当时，师父给了我一个电路，已经在其他产品上用过了，没有出现问题，让我照着这个电路画就行了。

我用仿真软件把这个电路仿真了一下，发现u因子在带外有一段频率是小于1的。
