全自动洗衣机传感器简介

水位感应器工作原理水位感应器是一种常用的传感器，它可以用来检测水位的高低，广泛应用于水泵控制、水箱水位监测、洗衣机水位控制等领域。

水位感应器的工作原理主要是基于电容、电阻或超声波等原理，下面我们将逐一介绍这些原理。

首先是基于电容原理的水位感应器。

电容式水位传感器是通过测量水与传感器之间的电容变化来检测水位的。

当水位上升时，水与传感器之间的电容会增加，反之则会减小。

传感器通过测量这种电容的变化来确定水位的高低。

这种传感器通常由两个电极构成，当水位上升时，两个电极之间的电容会增加，从而可以通过测量电容的变化来确定水位的高低。

其次是基于电阻原理的水位感应器。

电阻式水位传感器是通过测量水位对电阻的影响来检测水位的。

当水位上升时，水对电阻的影响会增大，从而导致电阻值的变化。

传感器通过测量电阻值的变化来确定水位的高低。

这种传感器通常由一根导电杆构成，当水位上升时，导电杆与水接触的部分增多，从而导致电阻值的变化，通过测量电阻值的变化来确定水位的高低。

最后是基于超声波原理的水位感应器。

超声波水位传感器是通过发射超声波并测量超声波的回波时间来确定水位的高低。

传感器通过测量超声波的回波时间来确定水位的高低。

当水位上升时，超声波的回波时间会增加，反之则会减小。

这种传感器通常由超声波发射器和接收器构成，通过测量超声波的回波时间来确定水位的高低。

总的来说，无论是基于电容、电阻还是超声波原理的水位感应器，其工作原理都是通过测量水与传感器之间的物理量变化来确定水位的高低。

这些水位感应器在不同的应用场景中都有着广泛的应用，为我们的生活带来了极大的便利。

希望本文对水位感应器的工作原理有所帮助，谢谢阅读。

洗衣机控制系统设计原理引言：随着科技的不断发展，洗衣机已经成为了现代家庭中不可或缺的电器之一。

洗衣机的控制系统设计对于其性能和功能起着至关重要的作用。

本文将介绍洗衣机控制系统的设计原理，包括传感器、控制器和执行器的作用与工作原理，以及如何实现洗衣机的自动控制和智能化。

一、传感器的作用与工作原理传感器是洗衣机控制系统的重要组成部分，它能够感知和测量洗衣机内部和外部的各种参数。

常见的传感器包括温度传感器、湿度传感器、压力传感器和位置传感器等。

这些传感器的作用是将所测量到的物理量转化为电信号，通过传输给控制器，实现对洗衣机的控制。

以温度传感器为例，它通常安装在洗衣机的洗涤桶内部，用于测量洗衣水温度。

温度传感器的工作原理是利用温敏电阻的特性，当温度发生变化时，其电阻值也会相应变化。

通过测量电阻值的变化，可以确定洗衣水的温度，并将这个信息传输给控制器，从而控制洗衣机的加热或制冷操作。

二、控制器的作用与工作原理控制器是洗衣机控制系统的核心部分，它根据传感器获取到的信息进行数据处理和决策，然后输出控制信号给执行器，实现对洗衣机的控制。

控制器通常采用微处理器或单片机作为核心芯片，其内部包含了运算单元、存储单元和输入输出接口等。

控制器的工作原理是将传感器获取到的信号进行采样和处理，然后与事先设定的控制算法进行比较和计算，最后输出控制信号给执行器。

比如，当温度传感器测量到洗衣水的温度低于设定值时，控制器会判断需要加热，然后输出加热信号给加热器，使洗衣水的温度升高。

三、执行器的作用与工作原理执行器是根据控制器输出的信号，对洗衣机进行相应的操作。

常见的执行器包括电机、阀门和泵等。

执行器的作用是将控制器输出的电信号转化为机械运动或其他物理效应。

以电机为例，它是洗衣机的核心执行器之一，用于驱动洗衣桶的旋转。

电机的工作原理是通过电磁感应产生的磁场与电流之间的相互作用，实现电能转化为机械能。

当控制器输出电信号给电机时，电机会按照指令进行旋转，从而实现洗衣桶的正反转和不同速度的调节。

洗衣机上的传感器及工作原理洗衣机上的传感器是用于感知洗衣机内部环境或洗衣过程中发生的变化，并根据这些变化对洗衣机进行控制和调整的装置。

传感器在洗衣机中起着至关重要的作用，可以提高洗衣机的效果和便利性。

下面将介绍几种常见的洗衣机传感器及其工作原理。

1. 温度传感器洗衣机中的温度传感器通常用来感知洗涤水温的变化。

它能够测量并传递洗衣机内部的温度信息。

在洗衣过程中，用户可以选择不同的水温，例如冷水、温水或热水。

温度传感器会根据用户的选择将所测得的温度信息发回控制板，控制板再根据这些信息来调整加热器或其他设备的工作状态，从而实现用户选择的水温。

2. 水位传感器水位传感器用于检测洗衣机中的水位变化。

它能够感知洗涤过程中的水位上升和下降。

当用户选择洗衣机的洗涤模式后，水位传感器会根据所测得的水位信息向控制板发送信号，控制板根据这些信息来确定是否需要继续注水或放水，以达到设定的水位要求。

3. 重力传感器重力传感器主要用于平衡洗衣机在高速离心时产生的不平衡。

它能够感知洗衣机内部的重力变化，并根据变化情况向控制板发送信号。

控制板接收到信号后，会通过调整转速或改变离心时间来使洗衣机重新平衡，以避免洗衣机在高速离心时产生剧烈晃动或震动。

4. 水质传感器水质传感器用于检测洗涤水的清洁程度。

它能够感知水中的溶解物、杂质和污渍等情况，并根据检测结果向控制板发送信号。

控制板会根据这些信号来调整和优化洗涤过程，以达到更好的洗净效果。

5. 漏水传感器漏水传感器是一种安全传感器，用于检测洗衣机是否发生漏水。

它通常安装在洗衣机的底部或水槽中，能够感知水位的快速上升，并在检测到漏水时向控制板发送警告信号。

控制板在接收到警告信号后会采取相应措施，如停止注水或发出警报声，以避免洗衣机继续工作并造成更大的损害。

这些传感器通过感知洗衣机内部环境或洗涤过程中的变化，将信息传递给控制板，由控制板根据这些信息来调整和控制洗衣机的工作状态。

通过传感器的应用，洗衣机能够更精确地控制水温、水位，平衡重心，调整洗涤过程和发现潜在的安全问题，提高了洗衣机的效果和使用安全性。

论文题目：全自动洗衣机传感器学院：＿机械学院＿＿专业：＿机械制造＿＿班级：＿＿＿＿＿学号：＿＿学生姓名：＿＿＿＿指导教师：＿＿冯治国＿＿2012年12月5日全自动洗衣机传感器学生：( )一、调研背景洗衣机是一种在家庭中不可缺少的家用电器，发展非常快，全自动式洗衣机因使用方便得到大家的青睐。

这种洗衣机以人们洗衣操作的经验作为模糊控制的规则,采用多种传感器把水温、布质、布量、洗净度等洗衣状态信息检测出来,并将这些信息送到单片机中,单片机应用模糊控制程序对所检测到的信息进行分析,以确定其最佳的洗涤时间、水流强度、漂洗方式、脱水时间以及注水水位等参数，对洗衣全过程进行自动控制，最大限度模拟人工操作，达到最佳的洗涤效果。

在这种情况下，各种传感器在洗衣机中的应用应运而生。

本文主要介绍了几种典型的传感器及其在洗衣机中的应用以及工作原理，如水位传感器、光传感器、布质和布量传感器。

二、传感器的概述（一）什么是传感器传感器是一种物理装置或生物器官，能够探测、感受外界的信号、物理条件（如光、热、湿度）或化学组成（如烟雾），并将探知的信息传递给其他装置或器官。

国家标准GB7665-87对传感器下的定义是：“能够感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成”。

这里所说的“可用输出信号”是指便于加工处理、便于传输利用的信号。

现在电信号是最易于处理和便于传输的信号。

传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

它是实现自动检测和自动控制的首要环节。

（二）传感器的组成一般说来，可以把传感器看作由敏感元件（有时又称为预变换器）和变换元件（有时又称为变换器）两部分组成。

敏感元件：能完成预变换的器件。

变换器：能将感受到的非电量变换为电量。

（三）传感器的性能指标静态特性：是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。

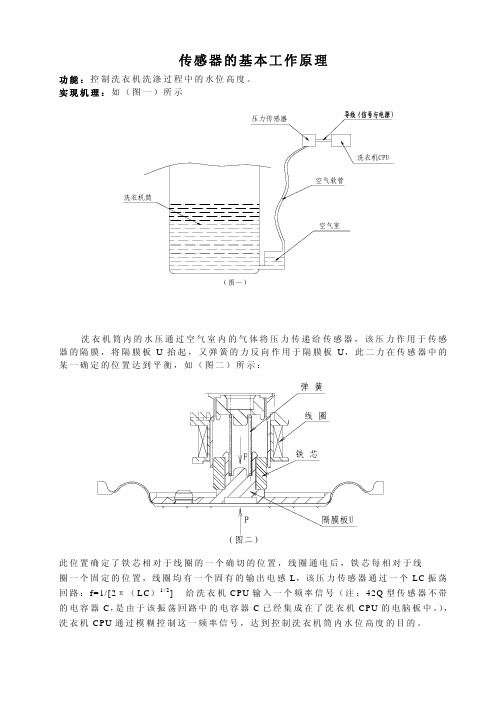

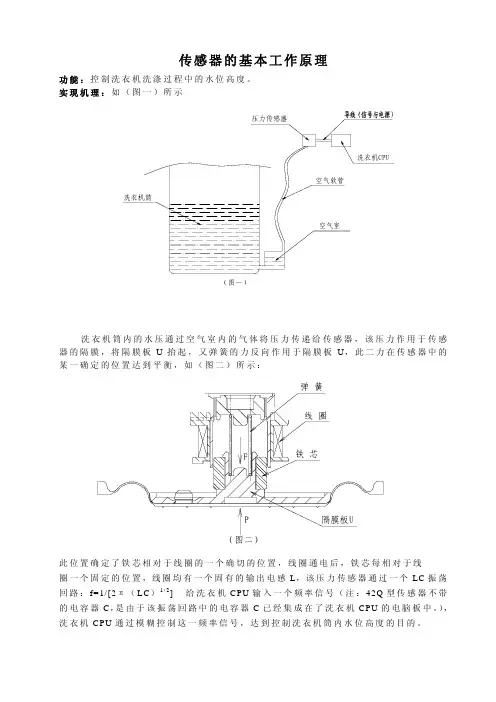

传感器的基本工作原理
功能：控制洗衣机洗涤过程中的水位高度。

实现机理：如（图一）所示
洗衣机筒内的水压通过空气室内的气体将压力传递给传感器，该压力作用于
传感器的隔膜，将隔膜板U 抬起，又弹簧的力反向作用于隔膜板U ，此二力在传感器中的某一确定的位置达到平衡，如（图二）所示：
此位置确定了铁芯相对于线圈的一个确切的位置，线圈通电后，铁芯每相对于线 圈一个固定的位置，线圈均有一个固有的输出电感L ，该压力传感器通过一个LC 振荡回路：f=1/[2π（LC ）1/2] 给洗衣机CPU 输入一个频率信号（注：42Q 型传感器不带的电容器C ，是由于该振荡回路中的电容器C 已经集成在了洗衣机CPU 的电脑板中。

），洗衣机CPU 通过模糊控制这一频率信号，达到控制洗衣机筒内水位高度的目的。

洗衣机中压力传感器的原理
洗衣机中的压力传感器原理是基于压力对传感器的变化产生电信号的原理。

具体原理如下：
1. 原理基础：洗衣机的洗涤过程中，洗衣筒内的水位会随着衣物数量和洗涤程序的不同而变化。

这个水位的变化可以通过洗衣机中的压力传感器来检测和测量。

2. 压力传感器位置：压力传感器一般安装在洗衣机的底部或侧壁，与洗涤筒内的水体相连接。

当洗衣筒内的水位变化时，压力传感器能够感知到水体所产生的压力变化。

3. 压力传感器的工作原理：压力传感器通常采用压阻传感器的原理，即通过测量传感器内部应变或电阻的变化来判断外部压力的变化。

4. 工作过程：当洗衣机内的水位变高时，压力传感器中的水位变高压阻元件（例如薄膜或弯曲管）会受到水位压力的作用而发生形变，形变导致压阻元件电阻值的变化。

5. 电信号产生：压力传感器通常由电路模块进行读取和处理。

当压力传感器中的压阻元件发生变化时，电路模块会将这一变化转化为相应的电信号，并传送给洗衣机的电控模块或主控板。

6. 压力信号的处理：洗衣机的电控模块会通过读取压力传感器输出的电信号来计算出洗衣机内部的水位，并基于此进行控制，例如决定是否进行排水、放水或增加水量。

综上所述，洗衣机中的压力传感器通过测量洗涤筒内水体的压力变化来判断洗衣机内部的水位变化，并通过电信号传输给电控模块进行相应的控制。

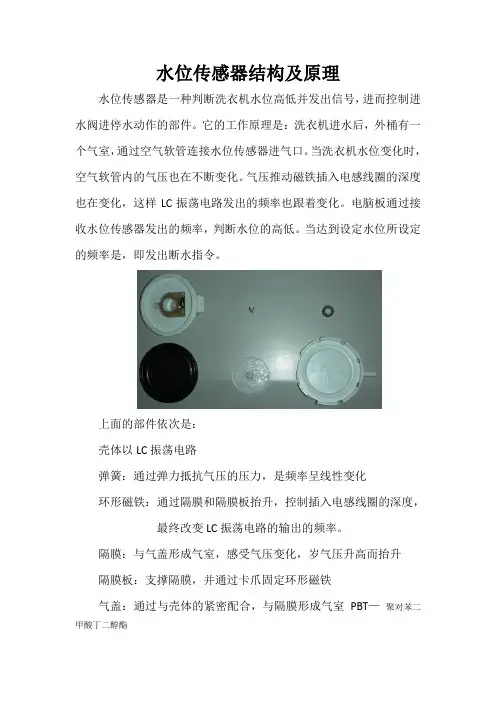

水位传感器结构及原理
水位传感器是一种判断洗衣机水位高低并发出信号，进而控制进水阀进停水动作的部件。

它的工作原理是：洗衣机进水后，外桶有一个气室，通过空气软管连接水位传感器进气口。

当洗衣机水位变化时，空气软管内的气压也在不断变化。

气压推动磁铁插入电感线圈的深度也在变化，这样LC振荡电路发出的频率也跟着变化。

电脑板通过接收水位传感器发出的频率，判断水位的高低。

当达到设定水位所设定的频率是，即发出断水指令。

上面的部件依次是：
壳体以LC振荡电路
弹簧：通过弹力抵抗气压的压力，是频率呈线性变化
环形磁铁：通过隔膜和隔膜板抬升，控制插入电感线圈的深度，最终改变LC振荡电路的输出的频率。

隔膜：与气盖形成气室，感受气压变化，岁气压升高而抬升
隔膜板：支撑隔膜，并通过卡爪固定环形磁铁
气盖：通过与壳体的紧密配合，与隔膜形成气室PBT—聚对苯二甲酸丁二醇酯
当通过进气口进入水位传感器的气压逐渐增大时，图片中的的隔膜被整体抬高，随之环形磁铁插入电感线圈的深度也不断增大。

这样输出的频率也不断减小。

调整螺钉，通过调整的高低，可以控制
输出频率，出厂时已调节好。

所以要涂
覆锁拿胶，防止被误碰。

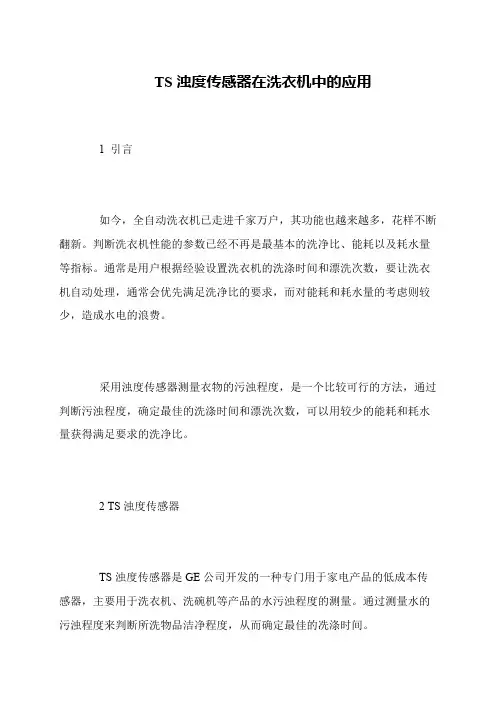

TS浊度传感器在洗衣机中的应用
1 引言
如今，全自动洗衣机已走进千家万户，其功能也越来越多，花样不断翻新。

判断洗衣机性能的参数已经不再是最基本的洗净比、能耗以及耗水量等指标。

通常是用户根据经验设置洗衣机的洗涤时间和漂洗次数，要让洗衣机自动处理，通常会优先满足洗净比的要求，而对能耗和耗水量的考虑则较少，造成水电的浪费。

采用浊度传感器测量衣物的污浊程度，是一个比较可行的方法，通过判断污浊程度，确定最佳的洗涤时间和漂洗次数，可以用较少的能耗和耗水量获得满足要求的洗净比。

2 TS浊度传感器
TS浊度传感器是GE公司开发的一种专门用于家电产品的低成本传感器，主要用于洗衣机、洗碗机等产品的水污浊程度的测量。

通过测量水的污浊程度来判断所洗物品洁净程度，从而确定最佳的冼涤时间。

洗衣机水位传感器原理
洗衣机水位传感器是一种用于测量洗衣机内水位的装置。

它的原理是利用水的导电性质。

在洗衣机内置有一个传感器电极，一般位于洗衣机内部底部。

当洗衣机开始注水时，水位逐渐上升，最终触碰到传感器电极。

此时，传感器电极与水形成了一个导电通路。

由于水具有很好的导电性，当水与传感器电极连接时，电路会形成一条新的通路。

这个通路被连接到洗衣机控制系统中的电路中。

洗衣机控制系统不断检测传感器电路的状态。

当传感器电路导通时，控制系统会判断水位已经达到或超过设定水位，然后停止注水。

当传感器电路断开时，控制系统会判断水位还未达到设定水位，然后继续注水。

通过不停地检测传感器电路的开闭状态，洗衣机能够根据水位的高低来控制注水的时间和量。

当水位达到预设的水位时，洗衣机控制系统会开始执行其他洗衣程序。

总的来说，洗衣机水位传感器利用水的导电性原理，通过检测传感器电路的开闭状态来判断水位的高低，从而控制洗衣机的注水和停水。

这种技术能够确保洗衣机内的水位在合适的范围内，以达到良好的洗衣效果。

洗衣机水位传感器工作原理
洗衣机水位传感器是一种用于检测洗衣机内水位高低的部件。

它通过测量水位的变化来控制洗衣机的进水和排水。

水位传感器一般由一个浮球和一个开关组成。

当洗衣机开始注水时，水位逐渐上升，浮球随之上升。

当水位达到一定高度时，浮球上升到触碰到开关的位置，使开关闭合，这时洗衣机会停止进水。

当洗衣机开始排水时，水位会逐渐下降，浮球也会随之下降。

当水位下降到一定程度时，浮球离开开关的位置，使开关断开，此时洗衣机会停止排水。

水位传感器通过检测浮球的位置变化来判断洗衣机内的水位高低。

当水位过高或过低时，会触发相应的操作，如停止进水或停止排水，以保证洗衣机的正常运行和安全操作。

值得注意的是，水位传感器的工作原理可能会因不同的洗衣机型号和品牌而有所差异，上述为一般性的工作原理介绍，具体情况请参考具体的洗衣机说明书或联系厂家获取准确信息。
