给排水绘图标准及图例

表3.0.2 管道附件
3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3 管道连接
3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4 管件
3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5 阀门
3.0.6给水配件的图例宜符合表3.0.6的要求。

表3.0.6 给水配件
3.0.7 消防设施的图例宜符合表3.0.7的要求。

表3.0.7 消防设施
3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。

表3.0.8 卫生设备及水池
3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。

表3.0.9 小型给水排水构筑物
3.0.10给水排水设备的图例宜符合表3.0.10的要求。

表3.0.10 给水排水设备
3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。

表3.0.11 仪表
2008-10-22 9:12:20
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。

表3.0.2管道附件序名称图例备注号1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波浪管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检讨口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用.如为无水封,地漏应加存水弯15 方形地漏16 主动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发集合器21 防回流污染止回阀22 吸气阀管道衔接的图例宜相符表3.0.3的请求.表3.0.3管道衔接序名称图例备注号1 法兰衔接2 承插衔接3 活接头4 管堵5 法兰堵盖6 弯折管暗示管道向后及向下弯转90°7 三通衔接8 四通衔接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉鄙人方和后面的管道应断开管件的图例宜相符表3.0.4的请求.表3.0.4管件序号名称图例备注1 偏幸异径管2 异径管3 乙字管4 喇叭口5 迁移转变接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件阀门的图例宜相符表3.0.5的请求.表3.0.5阀门序号名称图例备注1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔阂阀14 气开隔阂阀15 气闭隔阂阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安然阀23 均衡锤安然阀24 主动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器给水配件的图例宜相符表3.0.6的请求.表3.0.6给水配件序名称图例备注号1 放水龙头左侧为平面,右侧为体系2 皮带龙头左侧为平面,右侧为体系3 洒水(栓)龙头4 化验龙头5 肘式龙头6 脚踏开关7 混杂水龙头8 扭转水龙头9 浴盆带喷头混杂水龙头3.0.7 消防举措措施的图例宜相符表3.0.7的请求.表3.0.7消防举措措施序名称图例备注号1 消火栓给水管2 主动喷水灭火给水管3 室外消火栓4 室内消火栓(单口) 白色为开启面5 室内消火栓(双口)6 水泵接合器7 主动喷洒头(开式)8 主动喷洒头(闭式) 下喷9 主动喷洒头(闭式) 上喷10 主动喷洒头(闭式) 高低喷11 侧墙式主动喷洒头12 侧喷式喷洒头13 雨淋灭火给水管14 水幕灭火给水管15 水炮灭火给水管16 干式报警阀17 水炮18 湿式报警阀19 预感化报警阀20 遥控旌旗灯号阀21 水流指导器22 水力警铃23 雨淋阀24 末尾测试阀25 末尾测试阀26 推车式灭火器注：分区管道用加注角标方法暗示：如XH1.XH2.ZP1.ZP2…….卫生装备及水池的图例宜相符表3.0.8的请求.表3.0.8卫生装备及水池序号名称图例备注1 立式洗脸盆2 台式洗脸盆3 挂式洗脸盆4 浴盆5 化验盆.洗涤盆6 带沥水板洗涤盆不锈钢成品7 盥洗槽8 污水池9 妇女卫生盆10 立式小便器11 壁挂式小便器12 蹲式大便器13 坐式大便器14 小便槽15 淋浴喷头小型给水排水修建物的图例宜相符表3.0.9的请求.表3.0.9小型给水排水修建物序号名称图例备注1 矩型化粪池HC为化粪池代号2 圆型化粪池3 隔油池YC为除油池代号4 沉淀池CC为沉淀池代号5 降温池JC为降温池代号6 中和池ZC为中和池代号单口7 雨水口双口8 阀门井检讨井9 水封井10 跌水井11 水表井给水排水装备的图例宜相符表3.0.10的请求.表3.0.10给水排水装备序号名称图例备注1 水泵2 潜水泵3 定量泵4 管道泵5 卧式热交流器6 立式热交流器7 快速管式热交流器8 开水器9 喷射器小三角为进水端10 除垢器11 水锤清除器12 浮球液位器13 搅拌器给水排水专业所用内心的图例宜相符表3.0.11的请求.表3.0.11内心序号名称图例备注1 温度计2 压力表3 主动记载压力表4 压力掌握器5 水表6 主动记载流量计7 转子流量计8 真空表9 温度传感器10 压力传感器11 pH值传感器12 酸传感器13 碱传感器14 余氯传感器2008-10-22 9:12:20给水排水制图尺度序号名称图例备注1 生涯给水管2 热水给水管3 热水回水管4 中水给水管5 轮回给水管6 轮回回水管7 热媒给水管8 热媒回水管9 蒸汽管。

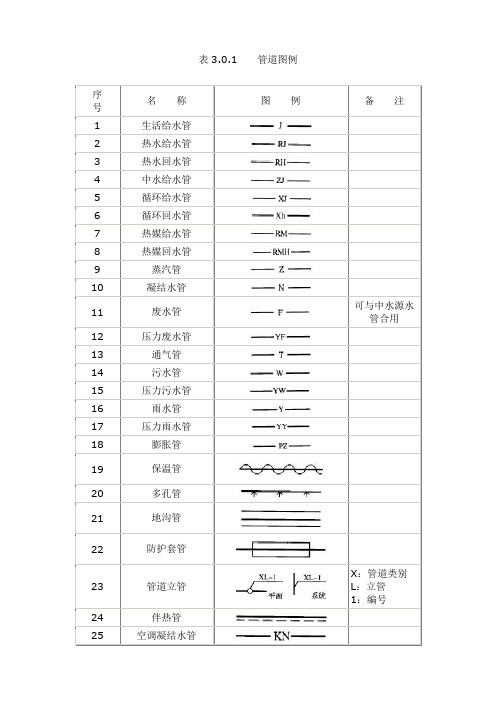

表3.0.1管道图例序号名称图例备注1 生活给水管2 热水给水管3 热水回水管4 中水给水管5 循环给水管6 循环回水管7 热媒给水管8 热媒回水管9 蒸汽管10 凝结水管11 废水管可与中水源水管合用12 压力废水管13 通气管14 污水管15 压力污水管16 雨水管17 压力雨水管18 膨胀管19 保温管20 多孔管21 地沟管22 防护套管23 管道立管X：管道类别L：立管1：编号24 伴热管25 空调凝结水管26 排水明沟27 排水暗沟注：分区管道用加注角标方式表示：如J1、J2、RJ1、RJ2……。

3.0.2管道附件的图例宜符合表3.0.2的要求。

表3.0.2管道附件序名称图例备注号1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。

如为无水封，地漏应加存水弯15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3管道连接序名称图例备注号1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4管件序名称图例备注号1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5阀门序名称图例备注号1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器3.0.6给水配件的图例宜符合表3.0.6的要求。

给排水工程CAD制图标准（试行）上海市政工程设计研究院2003年5月目录第一章总则 (1)第二章制图一般标准 (2)2.1运行平台 (2)2.2制图比例 (2)2.3变量 (2)2.4图层 (4)2.5线型与线宽 (5)2.6标注 (6)2.7字型字体 (6)2.8图签与图框 (7)第三章专业制图标准 (8)3.1结构专业制图标准 (8)3.2工艺专业制图标准 (10)3.3电气仪表专业制图标准 (12)第四章初始化软件 (14)4.1综合初始化软件 (14)4.2各专业初始化软件 (14)4.3软件使用说明 (14)给排水工程CAD制图标准（试行）第一章总则1.0.1本标准（试行）适用于我院给排水工程设计中工艺、结构、电气及仪表专业的CAD制图。

1.0.2 本标准（试行）在现行《院CAD制图规定（试行）》基础上进行细化完善。

给排水工程制图以本标准（试行）为准。

1.0.3本标准试行后，院自行开发的AutoCAD绘图软件，应符合本标准（试行）的有关规定。

1.0.4引进的AutoCAD二次开发绘图软件，应根据本标准（试行）有关规定进行软件转换。

1.0.5为配合本标准（试行）操作，结合各专业的特点，已编制完成各专业制图初始化软件，其中包括定义图形文件的系统参数值及各专业的常用图层和属性。

初始化软件可在院信息网中下载使用。

1.0.6本标准（试行）可在院技术质量处网页上下载。

1.0.7本标准（试行）于2003年6月1日开始生效，各专业应严格遵照执行。

1.0.8本标准（试行）解释权属技术质量处。

第二章制图一般标准制图一般标准是指针对在给排水工程各专业设计制图中的共性内容所制定的通用标准。

2.1 运行平台AutoCAD R14及以上版本。

2.2 制图比例各专业应严格按照比例进行精确制图。

比例一般可按下列两种方式选用：（1）制图尺寸=实际尺寸，图纸输出比例按需要确定。

（2）制图尺寸=实际尺寸*制图比例，图纸输出比例为1:1。

给排水设计施工图说明及图例一、工程概况本工程为新疆老年社会福利园区民政设施建设项目，总用地面积10.29公顷，建筑总面积10.17万㎡，其中地上总建筑面积为8.13万㎡，地下总建筑2.04万㎡，主要建设用于老年人生活与活动的老年康复中心（老年病医院）（02#），（07#）、门卫（08#）等业务用房，同时设有地下能源中心，地下车库，风雨连廊，室外活动场，绿地，地面停车场等配套设施。

其中老年康复中心（老年病医院）（02#）包括门诊楼（02A#）和病房楼（02B#）各1栋，门诊楼地上4层，地下1层，总建筑面积10670㎡。

病房楼地上7层，地下1层，总建筑面积11750㎡。

老年活动中心及日间照料护理实训基地（03#）主楼地上8层，裙房地上2层，地下1层，为园区最高建筑，建筑高度32.290（至平屋面建筑面层的高度），地上总建筑面积13107㎡，园区生活服务中心（04#）地上3层，地下1层，地上总建筑面积5357㎡。

行政及接待中心（05#）地上4层，地下1层，地上总建筑面积2886㎡。

老年公寓（07#）地上6-9层，共8栋，总建筑面积37342㎡。

门卫（08#）地上1层，共3栋，总建筑面积154㎡。

老年康复中心（老年病医院）（02#）建筑高度32.29m，三栋老年公寓（9F）的建筑高度27.85m，属于二类高层建筑设计耐火等级为二级，地下部分为一级。

其他建筑属于多层或低层建筑，设计耐火等级为二级，地下部分为一级。

岩土工程勘察报告建议场地为1级（轻微）非自重湿陷性黄土，在建筑物基础埋深范围内，应挖除。

在建筑物基础埋深范围内按1级非自重湿陷性黄土场地设防，本次仅老年公寓（07#）地上6-9层，共8栋，总建筑面积37342㎡的设计。

二、设计范围室内给排水及消防给水设计。

三、设计依据1、国家建设及当地现行的规范，规程a.《建筑给排水设计规范》GB50015-2003(2009版)b.《建筑设计防火规范》GB50016-2006c.《汽车库、修车库、停车场设计防火规范》GB50067-97d.《自动喷水灭火系统设计规范》GB50084-2001(2005版)e.《自动喷水灭火系统施工及验收规范》GB50261-2005f.《建筑灭火器配置设计规范》GB50140-2005g.《室外排水设计规范》GB50014-2006（2011版）h.《民用建筑节水设计标准》GB50555-2010i.《生活饮用水卫生标准》GB5749-2006j.《游泳池给水排水工程技术规程》CJJ122-2008k.《室外排水设计规范》GB50014-2006（2011版）l.《城镇给水排水技术规范》GB50778-2012m.《湿陷性黄土地区建筑规范》GB50025-2004n.《高层民用四、给水系统(一)、冷水系统1、整个基地给水系统从竖向按高度21米及以下地区为低区，21米及以上为高区，横向上按单体分区。

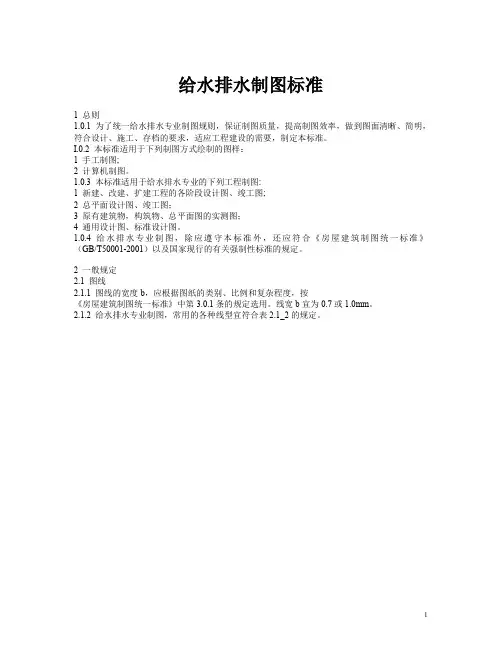

给水排水制图标准1 总则1.0.1 为了统一给水排水专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。

I.0.2 本标准适用于下列制图方式绘制的图样：1 手工制图;2 计算机制图。

1.0.3 本标准适用于给水排水专业的下列工程制图:1 新建、改建、扩建工程的各阶段设计图、竣工图;2 总平面设计图、竣工图；3 原有建筑物，构筑物、总平面图的实测图；4 通用设计图、标准设计图。

1.0.4 给水排水专业制图，除应遵守本标准外，还应符合《房屋建筑制图统一标准》（GB/T50001-2001）以及国家现行的有关强制性标准的规定。

2 一般规定2.1 图线2.1.1 图线的宽度b，应根据图纸的类别、比例和复杂程度，按《房屋建筑制图统一标准》中第3.0.1条的规定选用。

线宽b宜为0.7或1.0mm。

2.1.2 给水排水专业制图，常用的各种线型宜符合表2.1_2的规定。

2.2 比例1.2.1 给水排水专业制图常用的比例，宜符合表2.2.1的规定。

2.2.2 在管道纵断面图中.可根据需要对纵向与横向采用不同的组合比例。

2.2.3 在建筑给排水轴侧图中，如局部表达有困难时，该处可不按比例绘制。

2.2.4 水处理流程图、水处理高程图和建筑给排水系统原理图均不按比例绘制。

2.3 标高2.3.1 标高符号及一般标注方法应符合《房屋建筑制图统一标准》中第10.8节的规定。

2.3.2 室内工程应标注相对标高；室外工程宜标注绝对标高;当无绝对标高资料时可标注相对标高，但应与总图专业一致。

2.3.3 压力管道应标注管中心标高;沟渠和重力流管道宜标注沟(管)内底标高。

2.3.4 在下列部位应标注标高:1 沟渠和重力流管道的起讫点、转角点、连接点、变坡点、变尺寸(管径)点及交叉点；2 压力流管道中的标高控制点；3 管道穿外墙，剪力墙和构筑物的壁及底板等处；4 不同水位线处;5 构筑物和土建部分的相关标高。

给排水设计制图标准一、工程图比例1、平面图、总图局部:1.1总图：S>/1:500,S<1:500,首选大一级图幅，次选分区索引；1.2给排水分区平面图：S=1:100；2、详图局部：2.1尺度较大的水景平面、小型构筑物平立剖面图：S=1:502.2尺度较少的水景平面、其它大样图：S=1:20或1:102.3大样放大节点详图：S=1:5二、制图线三、园林景观给排水设计具体要求：1、园林景观给排水设计说明1.1、园林景观给排水设计说明一般包括：园林景观给排水设计说明、图例及主材总表和给排水标准大样图。

1.2、园林景观给排水设计说明图纸表达内容：1.2.1、园林景观给排水设计说明应含有设计依据、园林给水、园林排水、管材，接口及安装要求、阀门安装和要求及其他，但不局限于以上内；1.2.2、图例及主材总表应详细统计本工程中给排水主要设备材料的名称、规格、数量以及主要参数；1.2.3、给排水标准大样图应有管道敷设方式大样、快速取水器安装大样、水表安装大样、地漏安装大样、花钵排水大样、水景给水、排水及溢流安装大样、排水沟大样以及参考图片，但不局限于以上内；2、园林景观给水2.1、园林景观给水一般包括：园林绿化灌溉给水、景观水给水、园林景观清洁用水(根据甲方要求设置)等。

2.2、园林景观给水图纸表达内容：2.2.1、应标明绿化灌溉给水设施〔快速取水阀、喷灌喷头等〕的位置，以及给水设施的效劳范围；〔注：人工灌溉给水设施点应便于使用和维护，例如靠近道路设置〕2.2.2、应根据建筑综合管网及甲方意见设置园林景观给水计量水表位置，以及根据用水量确定计量水表规格型号；2.2.3、根据具体工程应甲方要求设置园林景观清洁用水点；2.2.4、应计算连接给水设施之间的管道管径，并标明各管道的管径；3、园林景观排水3.1、园林景观排水一般包括：园林硬铺地地表排水、园林种植带地表排水、园林地下室顶板种植带渗透水排水、景观水排水等。

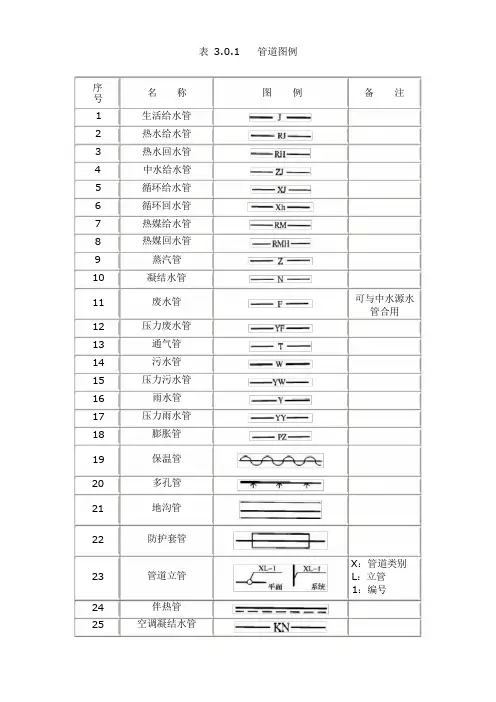

表 3.0.1 管道图例序号1 2 3 4 5 6 7 8 9 10111213141516171819202122232425名称生活给水管热水给水管热水回水管中水给水管循环给水管循环回水管热媒给水管热媒回水管蒸汽管凝结水管废水管压力废水管通气管污水管压力污水管雨水管压力雨水管膨胀管保温管多孔管地沟管防护套管管道立管伴热管空调凝结水管图例备注可与中水源水管合用X：管道类别L：立管1：编号3.0.2 管道附件的图例宜符合表 3.0.2 的要求。

表 3.0.2 管道附件名 称套管伸缩器方形伸缩器刚性防水套管柔性防水套管波纹管可曲挠橡胶接头 管道固定支架管道滑动支架立管检查口清扫口序 号 12345678910备 注图 例 排水明沟排水暗沟注：分区管道用加注角标方式表示：如 J1、J2、RJ1、RJ2……。

2627111213141516171819202122通气帽雨水斗排水漏斗圆形地漏方形地漏自动冲洗水箱挡墩减压孔板Y 形除污器毛发会萃器防回流污染止回阀吸气阀通用。

如为无水封，地漏应加存水弯3.0.3 管道连接的图例宜符合表 3.0.3 的要求。

表 3.0.3 管道连接图 例名 称法兰连接序 号 1备 注3.0.4 管件的图例宜符合表 3.0.4 的要求。

表 3.0.4 管件图 例名 称偏心异径管异径管乙字管喇叭口序 号 1234备 注承插连接活接头管堵法兰堵盖弯折管三通连接四通连接盲板管道丁字上接管道丁字下接管道交叉表示管道向后及 向下弯转 90°在下方和后面的 管道应断开234567891011123.0.5 阀门的图例宜符合表 3.0.5 的要求。

表 3.0.5 阀门图 例名 称闸阀角阀三通阀四通阀序 号 1234备 注5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀3.0.6 给水配件的图例宜符合表3.0.6 的要求。

表3.0.2管道附件
3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3管道连接
3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4管件
3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5阀门
3.0.6给水配件的图例宜符合表3.0.6的要求。

表3.0.6给水配件
3.0.7 消防设施的图例宜符合表3.0.7的要求。

表3.0.7消防设施
3.0.8卫生设备及水池的图例宜符合表3.0.8的要求。

表3.0.8卫生设备及水池
3.0.9小型给水排水构筑物的图例宜符合表3.0.9的要求。

表3.0.9小型给水排水构筑物
3.0.10给水排水设备的图例宜符合表3.0.10的要求。

表3.0.10给水排水设备
3.0.11给水排水专业所用仪表的图例宜符合表3.0.11的要求。

表3.0.11仪表
例
给水排水制图标准。

表3.0.2管道附件序名称图例备注号1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。

如为无水封，地漏应加存水弯15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀3。

0。

3管道连接的图例宜符合表3.0。

3的要求。

表3。

0。

3管道连接序名称图例备注号1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开3。

0。

4管件的图例宜符合表3.0.4的要求。

表3。

0.4管件序号名称图例备注1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件3。

0。

5阀门的图例宜符合表3。

0。

5的要求。

表3.0。

5阀门序号名称图例备注1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器3.0。

6给水配件的图例宜符合表3。

0。

6的要求.表3。

0.6给水配件序名称图例备注号1 放水龙头左侧为平面,右侧为系统2 皮带龙头左侧为平面，右侧为系统3 洒水(栓)龙头4 化验龙头5 肘式龙头6 脚踏开关7 混合水龙头8 旋转水龙头9 浴盆带喷头混合水龙头3.0。

7 消防设施的图例宜符合表3.0。

表3.0.1管道图例序号名称图例备注1 生活给水管2 热水给水管3 热水回水管4 中水给水管5 循环给水管6 循环回水管7 热媒给水管8 热媒回水管9 蒸汽管10 凝结水管11 废水管可与中水源水管合用12 压力废水管13 通气管14 污水管15 压力污水管16 雨水管17 压力雨水管18 膨胀管19 保温管20 多孔管21 地沟管22 防护套管23 管道立管X：管道类别L：立管1：编号24 伴热管25 空调凝结水管26 排水明沟27 排水暗沟注：分区管道用加注角标方式表示：如J1、J2、RJ1、RJ2……。

3.0.2管道附件的图例宜符合表3.0.2的要求。

表3.0.2管道附件序名称图例备注号1 套管伸缩器2 方形伸缩器3 刚性防水套管4 柔性防水套管5 波纹管6 可曲挠橡胶接头7 管道固定支架8 管道滑动支架9 立管检查口10 清扫口11 通气帽12 雨水斗13 排水漏斗14 圆形地漏通用。

如为无水封，地漏应加存水弯15 方形地漏16 自动冲洗水箱17 挡墩18 减压孔板19 Y形除污器20 毛发聚集器21 防回流污染止回阀22 吸气阀3.0.3管道连接的图例宜符合表3.0.3的要求。

表3.0.3管道连接序名称图例备注号1 法兰连接2 承插连接3 活接头4 管堵5 法兰堵盖6 弯折管表示管道向后及向下弯转90°7 三通连接8 四通连接9 盲板10 管道丁字上接11 管道丁字下接12 管道交叉在下方和后面的管道应断开3.0.4管件的图例宜符合表3.0.4的要求。

表3.0.4管件序名称图例备注号1 偏心异径管2 异径管3 乙字管4 喇叭口5 转动接头6 短管7 存水弯8 弯头9 正三通10 斜三通11 正四通12 斜四通13 浴盆排水件3.0.5阀门的图例宜符合表3.0.5的要求。

表3.0.5阀门序名称图例备注号1 闸阀2 角阀3 三通阀4 四通阀5 截止阀6 电动阀7 液动阀8 气动阀9 减压阀左侧为高压端10 旋塞阀11 底阀12 球阀13 隔膜阀14 气开隔膜阀15 气闭隔膜阀16 温度调节阀17 压力调节阀18 电磁阀19 止回阀20 消声止回阀21 蝶阀22 弹簧安全阀23 平衡锤安全阀24 自动排气阀25 浮球阀26 延时自闭冲洗阀27 吸水喇叭口28 疏水器3.0.6给水配件的图例宜符合表3.0.6的要求。
