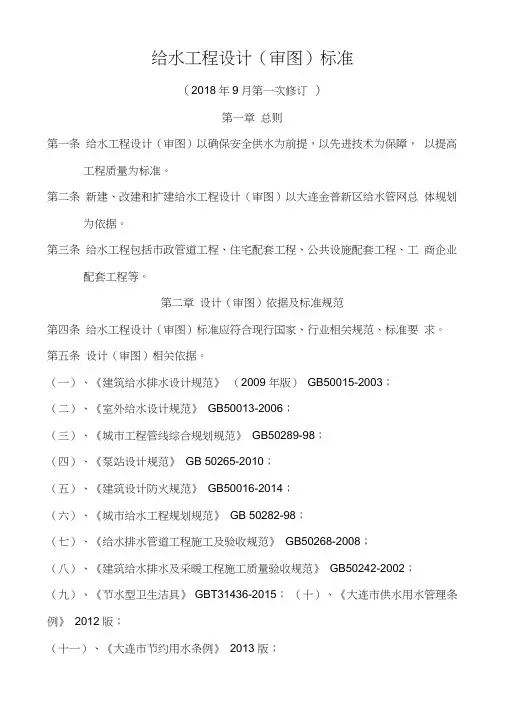

给水工程设计（审图）标准（）月第一次修订2018年9第一章总则第一条给水工程设计（审图）以确保安全供水为前提，以先进技术为保障，以提高工程质量为标准。
第二条新建、改建和扩建给水工程设计（审图）以大连金普新区给水管网总体规划为依据。
第三条给水工程包括市政管道工程、住宅配套工程、公共设施配套工程、工商企业配套工程等。
第二章设计（审图）依据及标准规范第四条给水工程设计（审图）标准应符合现行国家、行业相关规范、标准要求。
第五条设计（审图）相关依据。
（一）、《建筑给水排水设计规范》（2009年版）GB50015-2003；（二）、《室外给水设计规范》 GB50013-2006；（三）、《城市工程管线综合规划规范》GB50289-98；（四）、《泵站设计规范》GB 50265-2010；（五）、《建筑设计防火规范》GB50016-2014；（六）、《城市给水工程规划规范》GB 50282-98；；GB50268-2008《给水排水管道工程施工及验收规范》、（七）．（八）、《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002；（九）、《节水型卫生洁具》GBT31436-2015；（十）、《大连市供水用水管理条例》 2012版；（十一）、《大连市节约用水条例》 2013版；（十二）、《大连开发区住宅类建筑给水管道施工技术标准》；（十三）、《大连开发区城市居民二次供水加压泵站（设计）建设标准》；等相关的设计、施工、验收规范及技术标准。
第三章室内给水工程第一节管道设置第六条室内生活给水管道宜布置成枝状，单向供水。
第七条管道应设置在单元管道井内，管道井的净尺寸应符合规范要求，且管道井开门尺寸不小于800×600mm。
住宅项目室内给水平面图中应设计水暖管道井管线（含智能水表穿线套管）平面布置详图。
第八条管道应固定在管道井内，管道支架采用50x50mm镀锌角钢制作。
第九条管道采用橡塑棉保温。
第十条室内出户管埋深以室外地坪下1.2米为标准。
第二节管材选用第十一条公建及住宅分户水表前管材宜选用S4级(PN16)PPR给水塑料管。
第十二条住宅类建筑内给水干管选用食品级06Cr19Ni10 薄壁不锈钢管。
超高层建筑（100米以上）给水分区及泵站进水管选用厚壁不锈钢焊管。
第十三条住宅给水立管至分户水表（水表分水器）管材选用PPR给水塑料管。
第十四条别墅类居住建筑进户管选用食品级06Cr19Ni10厚壁不锈钢焊管。
2第三节连接方式第十五条薄壁不锈钢管DN100mm及以下采用双卡压式连接，DN100mm 以上采用沟槽式连接。
第十六条厚壁不锈钢焊管采用焊接，焊条等级采用316，焊缝采用钝化膏处理。
第十七条 PPR管采用热熔连接。
第四节阀门设置及选用标准第十八条住宅类建筑内首层给水立管必须设置开关阀门，超高层建筑给水立管按不大于0.6MPA供水压力设置分区止回阀。
第十九条立管阀门上部设立式U型过滤器，根据管径不同选用U型铜过滤器（DN≦50mm）或U型不锈钢过滤器（DN＞50mm）。
第二十条各分区顶层须设置排气阀及耐震压力表，排气阀门下方设置锁闭阀。
第二十一条管道井内小于等于DN50mm阀门选用铜闸板阀；大于DN50mm阀门选用不锈钢法兰球阀；地下室内大于DN50mm小于DN100mm 干管阀门选用不锈钢法兰球阀，大于DN100mm阀门选用涡轮传动软密封不锈钢蝶阀。
第二十二条超高层建筑（100米以上）按工作压力等级选用上述阀门。
第五节水表选型及设置第二十三条居民水表由自来水公司统一选型安装，选用智能远传水表，表后安装磁锁闭球阀（地区专用），表前（按水流方向）安装水表止回阀、铜截止阀。
第二十四条由建设单位负责预留345mm表距（含外丝），预留DN15mm 外螺纹3接头，水表处安装50x50mm镀锌角钢托架。
第二十五条水表设置在单元管道井内，水表上下维修间距不小于250mm，距读表地面0.3-1.5米以内,在自然条件下可直读水表。
第二十六条住宅屋顶消防水箱计量水表设在顶层住宅管道井中（DN25mm水表）。
第二十七条水表采用橡塑棉保温，胶带缠绕保护（露出表盘）。
第六节用水设备第二十八条选用节水型用水器具、卫浴设备。
第七节二次供水加压设备第二十九条生活加压泵房宜采用无负压变频恒压给水设备（应符合自来水公司管理要求）。
第三十条如设生活水池，必须符合辽宁省建设厅辽建发（1997）142号和（1997） 91号文件要求。
并按《大连开发区城市居民二次供水加压泵站（设计）建设标准》规定进行生活给水二次加压泵站的设计。
第八节压力分区第三十一条以项目所在地最低供水压力确定直供水分区。
第三十二条二次加压供水以8-10层一个压力分区为宜。
第四章室外给水工程第一节管材选用第三十三条市政及住宅小区管网管材首选带水泥沙浆衬里的球墨铸铁管，交叉处禁止选用十字管件。
特殊地质条件下，可采用HDPE给水塑料管。
市政管网向地块甩头阀门中心距道路红线2.0米，甩头阀门4前预留管伸出阀门井外3米管长，如伸出管长埋深超过1.5米，应采用弯头上返至1.5米处（以道路标高为准）。
过河道、排洪渠、电力沟等处宜选用球墨铸铁管（DN<600mm）或内环氧外PE复合钢管（DN ≥700mm）。
DN1000mm以上大口径管道宜选用内环氧外PE复合钢管或有衬里的球墨铸铁管。
第三十四条生活泵房表前、加压管及直供水直埋入户（阀门前）管材选用食品级06Cr19Ni10厚壁不锈钢焊管，别墅进户管选用食品级06Cr19Ni10厚壁不锈钢焊管。
第三十五条埋地不锈钢管须做三布两油防腐。
第二节连接方式第三十六条球墨铸铁管及管件，连接方式为承插式，直管段采用三元乙丙橡胶圈接口,甩头管件采用防滑脱胶圈接口。
第三十七条 HDPE、PPR给水塑料管采用热熔连接，特殊条件下，HDPE 管须采用电熔连接，内环氧外PE复合钢管采用焊接。
第三十八条厚壁不锈钢焊管采用焊接，焊条等级采用316，焊缝采用钝化膏处理。
第三节阀门设置及选用标准第三十九条给水管网上DN500mm及以下阀门选用地面操作式软密封闸阀，DN500mm以上阀门选用地面操作式双偏心双向受力卧式安装软密封蝶阀（含电动蝶阀阀体）。
输水管道阀门宜选用地面操作式双偏心双向受力卧式安装硬密封蝶阀（含电动蝶阀阀体）。
第四十条阀门正常进水侧（单向供水管道可在出水侧）必须安装双法兰伸缩器。
5第四十一条给水管道应当在管道最高点设置排气阀，排气阀选用双口高速进排气阀，第四十二条在管道最低点设置排泥阀。
第四十三条市政供水压力高于配水点允许的最高使用压力时，须在进水总管处应设置可调式减压阀。
第四十四条给水管道使用阀门最小口径DN100mm。
第四节消火栓选用第四十五条以《中国消防产品质量信息查询系统》可查询强制认证产品为选用依据，应符合消防规范的要求。
第四十六条宜选用地下乙型双口消火栓，消火栓下方设地面操作式软密封开关蝶阀。
第五节阀门井室砌筑第四十七条 DN300mm以下阀门井室、消火栓井室、排气阀井室等砌筑尺寸为内径Φ1000mm，采用预制钢筋混凝土企口井圈砌筑，安装预制砼球墨铸铁一体井盖。
第四十八条 DN300mm以上阀门井室按标准图集尺寸，采用红砖砌筑，安装预制砼球墨铸铁一体井盖。
井底至阀门底部间距为200mm，阀门法兰的维修间距不小于300mm，阀门、消火栓下方应有支墩，两侧应做加固处理。
第四十九条阀门井均需按地面操作式砌筑。
第五十条车行道（柏油路）阀门井采用防沉降井盖。
第六节水表组及井室砌筑第五十一条水表组及水表井室应以自来水公司专业设计图纸为准。
6第五十二条别墅类居住建筑、公建水表出户，表井设置在室外地下，井室采用预制钢筋混凝土分体井室砌筑，预制砼球墨铸铁一体单开井盖。
DN≦25mm水表，最多可三表共用井室。
单、双表井室净尺寸为1.2×0.9米；三表井室净尺寸为1.2×1.5米。
水表配套短距离无线抄表装置。
水表组件应齐全,进水端阀门选用铜磁锁闭阀，出水端阀门选用铜截止阀，在表前（按水流方向）需加装水表止回阀。
第五十三条 DN100-200mm垂直螺翼式液封水表，表井井室净尺寸1.5×2.5米，DN50-DN200mm电磁水表井室净尺寸1.5×2.75--4.2米，大于DN200mm电磁水表井室以设计为准。
井室采用预制钢筋混凝土分体井室砌筑，预制砼双开球墨铸铁一体井盖。
第五十四条水表出水侧安装连接器，表前（按水流方向）安装止回阀或倒流防止器（消防水表）。
电磁水表表后（按水流方向）安装Y 型铜过滤器，DN50mm以下水表表前（按水流方向）安装水表止回阀。
第五十五条生产工艺存在回流污染风险时，水表前（按水流方向）必须安装倒流防止器。
第五十六条水表配套无线远传装置。
井底至水表底部间距为200mm，水表及阀门底部应设有支墩，便于维修。
分体式水表应在地面上设置独立的不锈钢显示仪表箱。
第七节水表选型第五十七条根据用户申报设计水量匹配水表口径。
第五十八条住宅小区工作水表、生活泵房、消防用水计量水表选用垂直螺翼式液封水表，法兰连接。
第五十九条工商业户贸易结算水表根据设计水量匹配机械或电磁水表，7DN20-25mm水表选用LXS旋翼式液封冷水表，丝扣连接。
DN≥40mm水表选用电池供电型电磁水表，大口径（DN≧300mm）电磁水表宜选用太阳能供电。
第六十条水表设在室外地下并符合防冻要求。
第八节管道布置第六十一条住宅小区室外给水管网，宜布置成环状管网。
环状管网与市政给水管的连接管不宜少于两条。
第六十二条工商业用户消防管道与生活生产管道分开设置，分别设独立水表计量。
特殊大水量用户经大连德泰自来水有限公司审核同意，消防管道与生活生产管道可以为合用管道。
第九节管道埋深一般原则第六十三条给水管道的纵断面设计埋深，除了考虑防冻要求外，还应考虑日后维修方便。
DN≦500mm管道按管径不同覆土深度范围宜在1.2-1.8米。
DN≧600mm管道按管径不同覆土深度范围宜在1.2-1.6米。
特殊口径管道覆土深度由大连德泰自来水有限公司审核确定。
第六十四条铺设塑料给水管道下方撼沙 100mm，管道上方撼沙200mm，硬覆盖车行道下敷设管线全沟槽撼砂。
如大开槽形式沟槽采用砂包上下垫层。
第六十五条市政及住宅管道上皮500mm处应敷设给水专用警示带。
第十节附加设计参数第六十六条企业及住宅项目给水平面图中附主要工程量表。
第六十七条企业及住宅项目给水平面图中附表8用水量参数表消防用水日均用水最大时用水其它用水室室l/s/dl/s/d/h第六十八条住宅项目给水平面图中附表XXX加压泵站数据表加压直供泵站中（高）加压泵站直供水低区加压高层建筑总建筑水负户压区加担负项目22负担户数户数担人 ) 面积（M 面积（M) 户数口数人口数数合计第五章区域水压的确定第六十九条所有项目的给水工程设计，要以规划部门提供的水压条件为依据。
