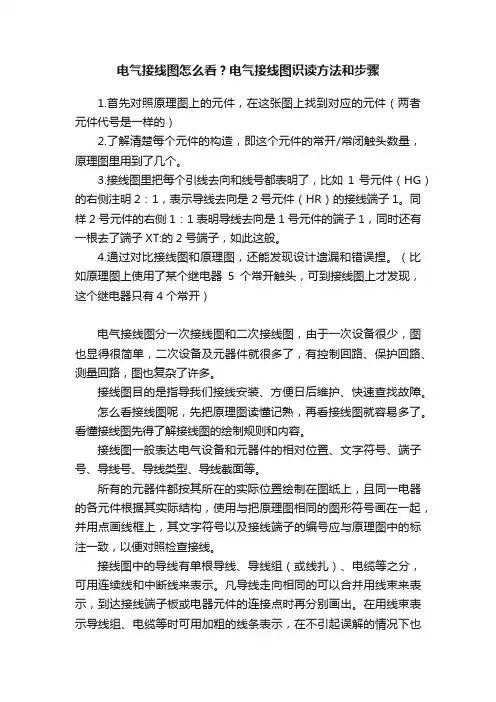

电气接线图怎么看？电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。
3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。
同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。
4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。
（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。
接线图目的是指导我们接线安装、方便日后维护、快速查找故障。
怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。
看懂接线图先得了解接线图的绘制规则和内容。
接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。
所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。
接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。
凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。
在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。
另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。
接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。

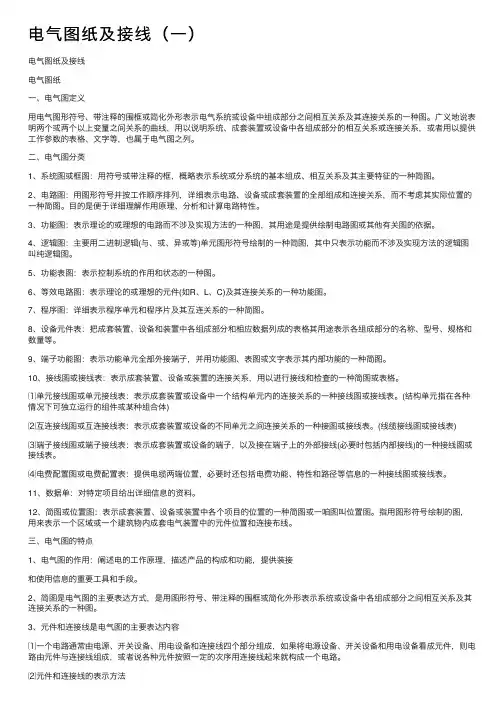

电⽓图纸及接线（⼀）电⽓图纸及接线电⽓图纸⼀、电⽓图定义⽤电⽓图形符号、带注释的围框或简化外形表⽰电⽓系统或设备中组成部分之间相互关系及其连接关系的⼀种图。
⼴义地说表明两个或两个以上变量之间关系的曲线，⽤以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者⽤以提供⼯作参数的表格、⽂字等，也属于电⽓图之列。
⼆、电⽓图分类1、系统图或框图：⽤符号或带注释的框，概略表⽰系统或分系统的基本组成、相互关系及其主要特征的⼀种简图。
2、电路图：⽤图形符号并按⼯作顺序排列，详细表⽰电路、设备或成套装置的全部组成和连接关系，⽽不考虑其实际位置的⼀种简图。
⽬的是便于详细理解作⽤原理、分析和计算电路特性。
3、功能图：表⽰理论的或理想的电路⽽不涉及实现⽅法的⼀种图，其⽤途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要⽤⼆进制逻辑(与、或、异或等)单元图形符号绘制的⼀种简图，其中只表⽰功能⽽不涉及实现⽅法的逻辑图叫纯逻辑图。
5、功能表图：表⽰控制系统的作⽤和状态的⼀种图。
6、等效电路图：表⽰理论的或理想的元件(如R、L、C)及其连接关系的⼀种功能图。
7、程序图：详细表⽰程序单元和程序⽚及其互连关系的⼀种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其⽤途表⽰各组成部分的名称、型号、规格和数量等。
9、端⼦功能图：表⽰功能单元全部外接端⼦，并⽤功能图、表图或⽂字表⽰其内部功能的⼀种简图。
10、接线图或接线表：表⽰成套装置、设备或装置的连接关系，⽤以进⾏接线和检查的⼀种简图或表格。
⑴单元接线图或单元接线表：表⽰成套装置或设备中⼀个结构单元内的连接关系的⼀种接线图或接线表。
(结构单元指在各种情况下可独⽴运⾏的组件或某种组合体)⑵互连接线图或互连接线表：表⽰成套装置或设备的不同单元之间连接关系的⼀种接图或接线表。
(线缆接线图或接线表)⑶端⼦接线图或端⼦接线表：表⽰成套装置或设备的端⼦，以及接在端⼦上的外部接线(必要时包括内部接线)的⼀种接线图或接线表。

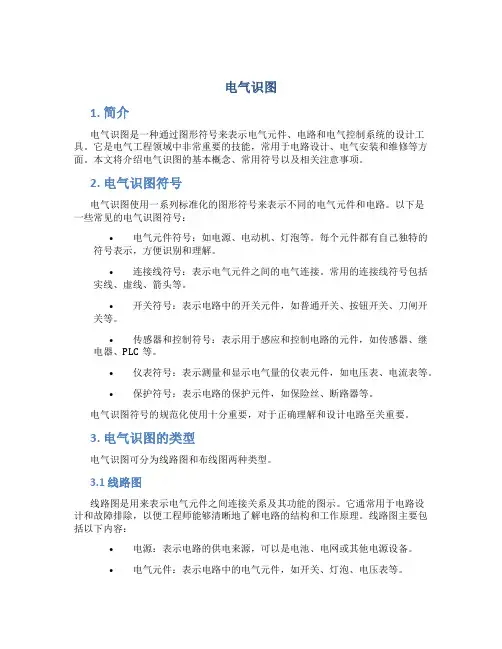

电气识图1. 简介电气识图是一种通过图形符号来表示电气元件、电路和电气控制系统的设计工具。
它是电气工程领域中非常重要的技能，常用于电路设计、电气安装和维修等方面。
本文将介绍电气识图的基本概念、常用符号以及相关注意事项。
2. 电气识图符号电气识图使用一系列标准化的图形符号来表示不同的电气元件和电路。
以下是一些常见的电气识图符号：•电气元件符号：如电源、电动机、灯泡等。
每个元件都有自己独特的符号表示，方便识别和理解。
•连接线符号：表示电气元件之间的电气连接。
常用的连接线符号包括实线、虚线、箭头等。
•开关符号：表示电路中的开关元件，如普通开关、按钮开关、刀闸开关等。
•传感器和控制符号：表示用于感应和控制电路的元件，如传感器、继电器、PLC等。
•仪表符号：表示测量和显示电气量的仪表元件，如电压表、电流表等。
•保护符号：表示电路的保护元件，如保险丝、断路器等。
电气识图符号的规范化使用十分重要，对于正确理解和设计电路至关重要。
3. 电气识图的类型电气识图可分为线路图和布线图两种类型。
3.1 线路图线路图是用来表示电气元件之间连接关系及其功能的图示。
它通常用于电路设计和故障排除，以便工程师能够清晰地了解电路的结构和工作原理。
线路图主要包括以下内容：•电源：表示电路的供电来源，可以是电池、电网或其他电源设备。
•电气元件：表示电路中的电气元件，如开关、灯泡、电压表等。
•连接线：表示电路中的电气连接关系。
•控制部件：表示电路中的控制元素，如继电器、传感器等。
•控制信号：表示电路中的控制信号传输路径，如控制电缆、接线端子等。
3.2 布线图布线图是用来表示电路或电气设备的布置和连接方式的图示。
它通常用于电气安装和维修，以便工程师能够准确地布置电气元件和连接线路。
布线图主要包括以下内容：•设备布置：表示电气设备在实际位置上的布置和安装方式。
•连接方式：表示电气设备之间的连接关系和连接方式，如并联、串联等。
•连接线路：表示电气设备之间的电气连接线路，包括电缆、导线、插头插座等。
经典电气接线图（值得收藏）！1．电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法2．三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法3．单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法4．单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
5．单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
6．Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
⼗分钟教你看懂电⽓接线图！1电⽓接线图识读⽅法1.⾸先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是⼀样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图⾥⽤到了⼏个。
3.接线图⾥把每个引线去向和线号都表明了，⽐如1号元件（HG）的右侧注明2：1，表⽰导线去向是2号元件（HR）的接线端⼦1。
同样2号元件的右侧1：1表明导线去向是1号元件的端⼦1，同时还有⼀根去了端⼦XT:的2号端⼦，如此这般。
4.通过对⽐接线图和原理图，还能发现设计遗漏和错误捏。
（⽐如原理图上使⽤了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电⽓接线图分⼀次接线图和⼆次接线图，由于⼀次设备很少，图也显得很简单，⼆次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。
接线图⽬的是指导我们接线安装、⽅便⽇后维护、快速查找故障。
2电⽓接线图识读步骤先把原理图读懂记熟，再看接线图就容易多了。
看懂接线图先得了解接线图的绘制规则和内容。
接线图⼀般表达电⽓设备和元器件的相对位置、⽂字符号、端⼦号、导线号、导线类型、导线截⾯等。
所有的元器件都按其所在的实际位置绘制在图纸上，且同⼀电器的各元件根据其实际结构，使⽤与把原理图相同的图形符号画在⼀起，并⽤点画线框上，其⽂字符号以及接线端⼦的编号应与原理图中的标注⼀致，以便对照检查接线。
接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可⽤连续线和中断线来表⽰。
凡导线⾛向相同的可以合并⽤线束来表⽰，到达接线端⼦板或电器元件的连接点时再分别画出。
在⽤线束表⽰导线组、电缆等时可⽤加粗的线条表⽰，在不引起误解的情况下也可采⽤部分加粗。
另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。
接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引⼊端开始，经开关、线路、到⽤电设备；⼆次回路阅读也要从电源出发，按照元器件的顺序依次分析。

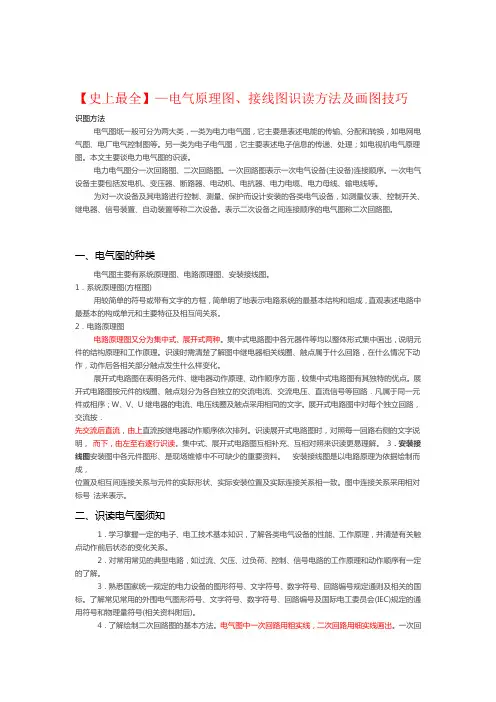

【史上最全】—电气原理图、接线图识读方法及画图技巧识图方法电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。
另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。
本文主要谈电力电气图的识读。
电力电气图分一次回路图、二次回路图。
一次回路图表示一次电气设备(主设备)连接顺序。
一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。
为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。
表示二次设备之间连接顺序的电气图称二次回路图。
一、电气图的种类电气图主要有系统原理图、电路原理图、安装接线图。
1．系统原理图(方框图)用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。
2．电路原理图电路原理图又分为集中式、展开式两种。
集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。
识读时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。
展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。
展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或相序；W、V、U继电器的电流、电压线圈及触点采用相同的文字。
展开式电路图中对每个独立回路，交流按．先交流后直流，由上直流按继电器动作顺序依次排列。
识读展开式电路图时，对照每一回路右侧的文字说明，而下，由左至右逐行识读。
集中式、展开式电路图互相补充、互相对照来识读更易理解。
3．安装接线图安装图中各元件图形、是现场维修中不可缺少的重要资料。
安装接线图是以电路原理为依据绘制而成，位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。
