电气接地装置隐蔽验收记录

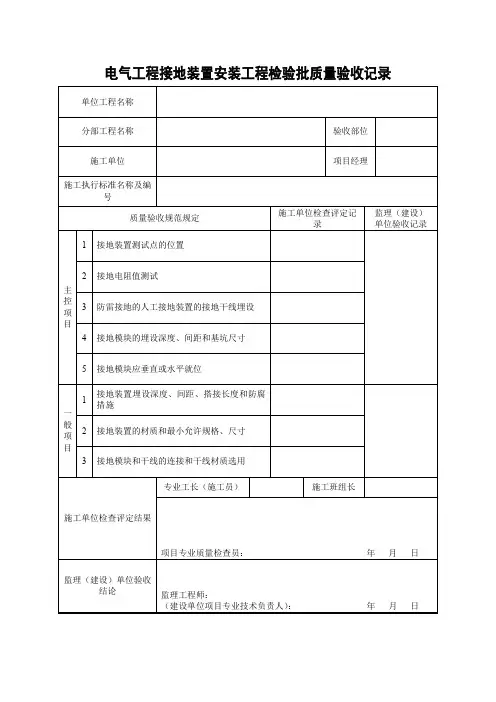

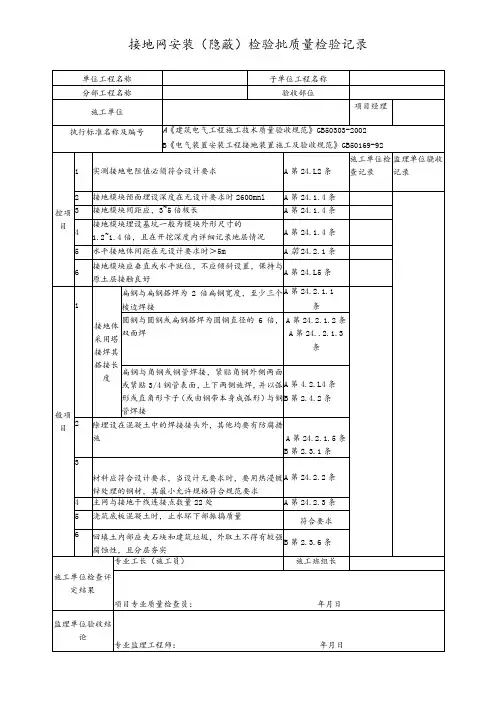

接地装置安装检验批质量验收记录表
1. 项目信息
项目名称接地装置安装
执行标准GB50169-2006《电气装置接地技术规范》
安装地点
安装日期
安装负责人
2. 安装设备信息
2.1 接地棒
序号型号规格生产厂家数量
1
2.2 接地线
序号型号规格生产厂家数量
1
2.3 铜排
序号型号规格生产厂家数量
1
3. 安装质量验收记录
3.1 施工检验
序号检验内容检验结果
1 接地棒和接地线固定牢固
2 接地线焊接牢固，无虚焊、漏焊、冷焊
3 接地线绝缘保护措施到位
4 接地装置与土壤接触电阻符合要求
5 工作现场整洁、无杂物
6 安全措施到位
3.2 器材检验
序号检验内容检验结果
1 接地棒和接地线外观无损坏
2 接地线和铜排的截面符合要求
3 铜排的表面无氧化、锈蚀
4. 安装负责人签字
安装负责人签字接地装置维护责任人签字
5. 备注
1.本表一式两份，一份留存项目档案，一份交施工单位。

2.接地装置安装质量验收记录应当由双方单位代表在验收结束后及时签
署，如有异议及时沟通解决，并作出相应的修改和记录。

电气导管敷设隐蔽工程验收记录填写范本电气导管敷设隐蔽工程验收记录填写范本1. 引言电气导管敷设是电工领域中一项至关重要的工作，它涉及到电气系统的运行安全和效率。

为了确保电气导管敷设工程的可靠性和合规性，必须进行严格的验收，此文将提供电气导管敷设隐蔽工程验收记录填写范本，以指导相关工作人员正确填写相关信息，记录和评估工程的可行性和质量。

2. 验收人基本信息- 验收人姓名：- 验收日期：- 验收单位：- 验收人职务：3. 工程基本信息- 工程名称：- 工程区域信息：- 工程编号：- 工程施工单位：- 工程监理单位：4. 敷设验收内容在此部分，填写与电气导管敷设有关的各项验收内容，主要包括以下几个方面：4.1 使用材料验收- 导管材料规格和型号：- 导管外观质量：- 导管长度和直径：- 导管绝缘材料：4.2 敷设方法验收- 导管敷设方案及图纸：- 导管敷设是否按照规范进行：- 导管固定情况和方式：4.3 导线敷设验收- 导线规格和型号：- 导线敷设长度和直径：- 导线绝缘材料：- 导线敷设是否按照规范进行：4.4 连接件和接地验收- 连接件型号和规格：- 连接件表面处理情况：- 接地装置及接地电阻是否符合规范：4.5 穿管管道验收- 穿管管道种类和规格：- 穿管管道固定情况：- 穿管是否符合规范：5. 总结和回顾在此部分，对电气导管敷设隐蔽工程的验收进行总结和回顾，以提供更全面、深刻和灵活的理解。

5.1 验收结果总结对敷设工程的各项验收内容逐一总结，包括对每个方面的问题和不足之处的记录。

同样，也应写明工程的优点和合格之处，以便整体评估工程质量。

5.2 建议和改进措施基于对工程的总结和回顾，提供适用的建议和改进措施，以进一步提高工程的质量和效率。

建议和措施应具体而实用，以便实施和监督。

6. 对电气导管敷设的观点和理解在此部分，填写对电气导管敷设的观点和理解，可包括对该工程的意义、挑战和发展趋势的分析。

7. 结论基于以上填写范本所提供的信息和内容，评价电气导管敷设隐蔽工程的质量和合规性，并确定是否可以通过验收。

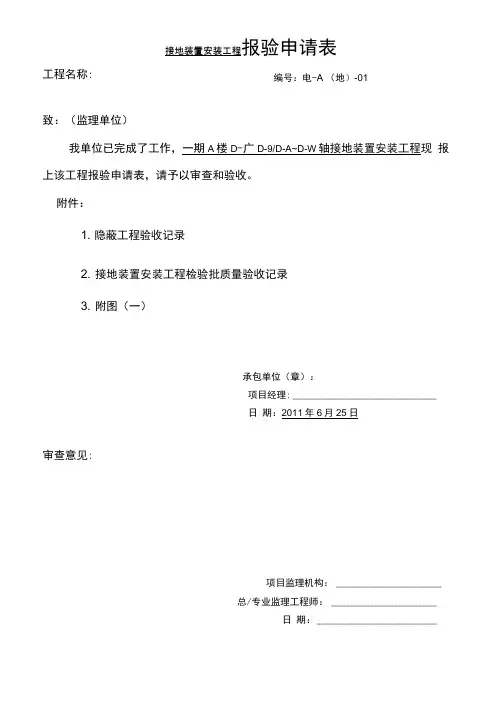

接地装置安装工程报验申请表工程名称:编号：电-A （地）-01致：（监理单位）我单位已完成了工作，一期A楼D-广D-9/D-A~D-W轴接地装置安装工程现报上该工程报验申请表，请予以审查和验收。

附件：1. 隐蔽工程验收记录2. 接地装置安装工程检验批质量验收记录3. 附图（一）承包单位（章）：项目经理: ______________________________日期：2011年6月25日审查意见:项目监理机构：______________________总/专业监理工程师：______________________日期：_________________________隐蔽工程验收记录工程名称 分部（子分部）丄 程名称I 建筑电乞（防雷及接地安裟） 隐蔽项目 ;也下室底板轴接地装置安裟 施工单位 分项工程名称 隐蔽日期接地裟置安範工程地下室底板轴:1.基础地桀与柱内防宙引下线接地跨接 内容2 •桩基钢筋与柱内防雷引下线接地跨接3•预留工作接地点，保护接地点以及重复接地点施工 单位 检查 情况 地下室底板D-1~D-9/D-A~D-W 轴基础接地施工其安装质量：1＞根据电施图A-67及《建筑电气工程施工质量验收规范》GB50303-2002《电气裟置安装工程接地装置施 工及验收规范》GB50169-2006有关规定进行施工。

2、本工程防宙接地、保护接地、工作接地共用I 司一接地体。

接地点的伎置，材质规格和敷设要求杆合设计及规范要求。

3.利用土建地来底外侧两根主筋周国焊通作为水 平接地体。

水平接地体与经过的防雷引下线、桩基主筋可釜焊通作接地跨接。

4、利用桩基内对角两根主筋跨 接炜通做垂直接地体。

并与作为水平接地体的地来底主筋以及作为防雷引下线的柱内对角主筋做接地跨接。

5. 防雷引下线利用结构柱内两对角两根主筋通长焊接至接地体。

6、在设计位置采用镀锌扃钢从水平接地体做接 地跨接后引出作为工作接地和保护接地以及重复接地。

至施工单位 检查评定
综合结果监理（建设）
单位验收
综合结论符合设计要求及规范要求
项目专业质检员签名：
年 月 日项目专业监理工程师
（建设单位项目专业负责人）签名：年 月 日
专业工长（施工员）签名检测调试负责人签名热镀锌扁钢，形成环形接地网。

2、防雷接地安装采用搭接焊接，焊接接头不小于10d，焊口的焊渣已清除，无夹渣现象。

3、防雷接地安装的位置、标高均符合设计图纸及施工质量验收要求。

验收日期：2021年06月11日2021年06月11日
简介隐蔽工程范围（内容）/隐蔽方式/施工方法/隐蔽前已进行的检测调试项目及其结果（根据具体情况和需要，可附相关的示图、照片和附页、附表等作说明）：
1、防雷接地连接线：利用基础地梁两根底部主筋通长焊接，跨接及交接处采用12厘钢筋连接，无地梁处采用-40*4施工依据文件名称及编
号
建筑电气施工方案质量验收依据文件名称及编号《建筑电气工程施工质量验收规范》GB50303-2015相关施工图名称及其图
号
基础接地平面图 电施E01施工单位
项目负责人分包单位
/项目负责人/分部/子分部/分项
（系统/子系统）

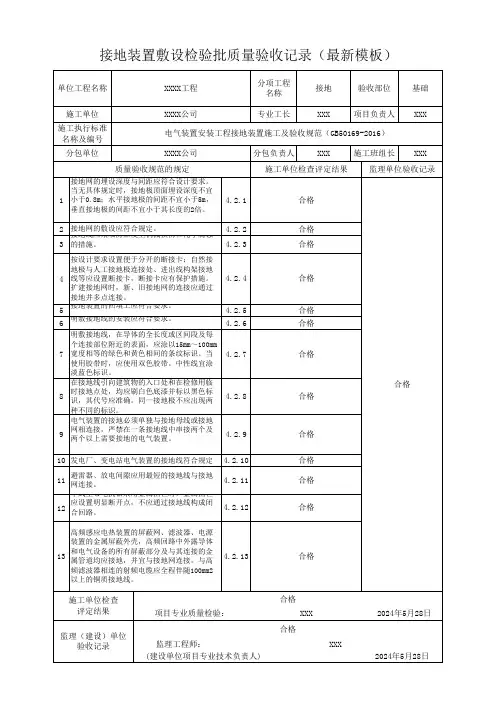

建筑电气-防雷及接地装置安装工程-接地装置安装检验批编号GD-C5-71250所在的施工部位

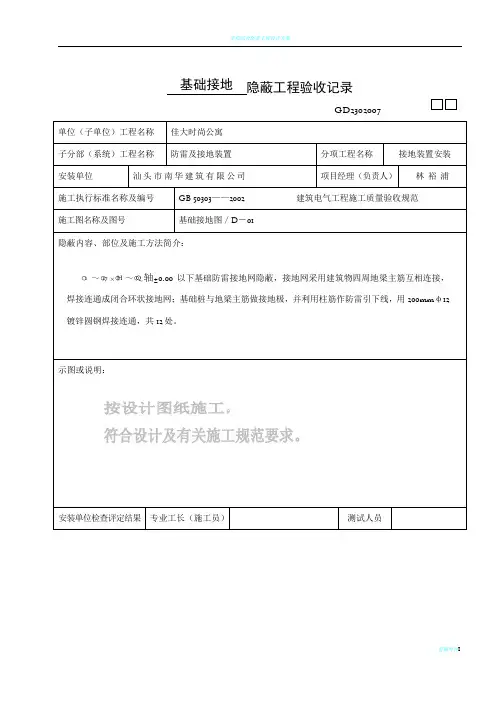

基础接地隐蔽工程验收记录（通用表式二）
GD-C4-611/1
单位（子单位）工程名
称。

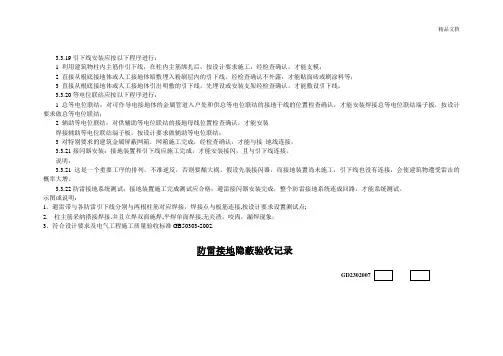

3.3.19引下线安装应按以下程序进行：
1 利用建筑物柱内主筋作引下线，在柱内主筋绑扎后，按设计要求施工，经检查确认，才能支模；
2 直接从根底接地体或人工接地体暗敷埋入粉刷层内的引下线，经检查确认不外露，才能贴面砖或刷涂料等；
3 直接从根底接地体或人工接地体引出明敷的引下线，先埋设或安装支架经检查确认，才能敷设引下线。

3.3.20等电位联结应按以下程序进行：
1 总等电位联结：对可作导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子扳，按设计要求做总等电位联结；
2 辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认，才能安装
焊接辅助等电位联结端子板，按设计要求做辅助等电位联结；
3 对特别要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接。

3.3.21接闪器安装：接地装置和引下线应施工完成，才能安装接闪，且与引下线连接。

说明：
3.3.21 这是一个重要工序的排列，不准逆反，否则要酿大祸。

假设先装接闪器，而接地装置尚未施工，引下线也没有连接，会使建筑物遭受雷击的概率大增。

3.3.22防雷接地系统测试：接地装置施工完成测试应合格；避雷接闪器安装完成，整个防雷接地系统连成回路，才能系统测试。

示图或说明：
1、避雷带与各防雷引下线分别与两根柱筋对应焊接，焊接点与板筋连接,按设计要求设置测试点;
2. 柱主筋采纳搭接焊接.并且立焊双面施焊,平焊单面焊接,无夹渣，咬肉，漏焊现象；
3、符合设计要求及电气工程施工质量验收标准GB50303-2002.
防雷接地隐蔽验收记录
GD2302007。

电气接地装置质量检验记录一、检验目的二、检验依据1.电气接地装置设计规范和标准要求；2.国家相关检验规程和标准；3.制造商出具的产品质量证明文件。

三、检验对象1.电气接地装置的外观和尺寸；2.接地电极的制造和表面处理；3.接地装置连接件的材质和加工精度；4.接地装置的安装和连接方式。

四、检验内容及方法1.外观和尺寸检验：对接地装置的外观进行检查，包括外观是否平整、无裂纹、无明显变形等，并测量尺寸是否符合设计要求。

2.接地电极检验：对接地电极的制造工艺进行检查，包括电极的材质、结构和连接方式是否符合要求，并进行耐蚀性测试。

3.接地装置连接件检验：对接地装置的连接件进行检查，包括材质、加工精度和螺纹连接是否符合要求，并进行力学性能测试。

4.安装和连接方式检验：对接地装置的安装和连接方式进行检查，包括接地电极的深度是否符合要求，连接紧固件的复紧力是否合适，并进行电阻测试。

五、检验结果1.外观和尺寸检验结果：经检查，接地装置外观无明显缺陷，尺寸符合设计要求。

2.接地电极检验结果：经耐蚀性测试，接地电极表面无腐蚀迹象，耐蚀性良好。

3.接地装置连接件检验结果：经力学性能测试，连接件无明显变形或破坏，连接力合适。

4.安装和连接方式检验结果：经电阻测试，接地装置的接地电阻满足要求。

六、检验结论经过质量检验，电气接地装置的质量符合相关标准和要求，可以投入使用。

七、存在的问题及处理意见在检验过程中，未发现任何问题或质量缺陷，无需处理。

八、质量检验人员检验人员：XXX九、结论陈述经检验，电气接地装置的质量符合相关标准和要求，没有发现任何质量问题。

接地装置安装分项工程质量验收记录(精)一、验收前准备接地装置安装分项工程质量验收前，应做好以下准备工作：1.充分了解接地装置的安装图纸、规格书、验收标准等相关技术资料；2.对接地材料、接地装置进行质量检测，确保符合要求；3.对安装易引发危险的现场周围进行安全隔离；4.确认工程竣工前应验收的工作量清单和验收标准；5.按照竣工验收方案组织验收。

二、验收内容根据规范要求，接地装置安装分项工程的验收内容包括：1.接地装置的布线与接线符合设计要求，连接牢固、无短路、无漏电；2.接地装置材料的质量符合标准，且使用寿命长；3.接地装置的视察、试验记录合格；4.接地装置的附属设施、安全设备的使用和管理符合规范要求。

三、验收方法接地装置安装分项工程的验收方法主要包括实测和抽样检查等。

1.实测方法通过检查布线、接线是否符合设计要求，对接地装置进行电气参数的实测，判断接地装置的合格性。

2.抽样检查方法对该项目材料的质量、管理及验收记录进行抽样检查，通过抽样检查的方法，检查项目的完整性和一致性，确保项目的质量符合标准要求。

四、验收结果经过对接地装置安装分项工程的实测和抽样检查，该项目的各项指标均符合设计要求和相关规范的标准，验收结果均为合格。

其中，以下是具体的验收结果：1.接地装置的材料质量符合标准，使用寿命长；2.接地装置的布线与接线符合设计要求，连接牢固、无短路、无漏电；3.接地装置附属设施、安全设备的使用和管理符合规范要求。

五、验收接地装置安装分项工程通过本次验收，所有指标均符合设计要求和相关规范标准，验收为合格。

对此，我们建议：1.在项目验收结束后及时对现场做好整理与清理工作，归档相关的验收资料并妥善保管；2.出具相应的验收资料，作为下一步工作的基础，以便对工程后期的运行检测与维护提供技术支持。

六、后续跟踪接地装置安装分项工程质量验收结束后，应对接地装置的运行状态进行跟踪检测，如出现问题及时解决，保证接地装置的安全使用。

基础接地隐检内容：（基础筏板-5.300m：镀锌扁钢40X4（mm）HRB400E 25）1.利用建筑物基础接地体，将基础底板上下两层主筋沿建筑物外圈焊接成环形，并将主轴线上的基础梁及结构底板上下两层主筋相互焊接成网状体作接地体，基础底板内图中注明的水平主筋焊接连通做水平接地体；2.外墙引下线在室外地坪下0.8~1.0m处焊出一根40mmX4mm镀锌钢导体，伸出墙外大于1m；3.每根柱子的钢筋与基础底板钢筋可靠联接；4.由基础引上的接地LEB其接地连接板距室内地面0.5m；5.强弱电竖井内设40X4（mm）镀锌扁钢做接地干线，并预留接地端子；6.电梯导轨采用40X4（mm）镀锌扁钢与接地装置可靠连接；7.实测接地电阻值符合设计要求，见试验记录编号XX。

人工接地隐检内容：（基础筏板-1.300m：镀锌扁钢40X4（mm）HRB400E 22）1.人工接地装置采用-40X4镀锌扁钢，其质量合格证明文件齐全、进场验收合格，见记录编号XX；2.人工接地体长度为3m，距墙或基础不小于1m，数量、位置符合电气施工图纸；3.接地装置分别与结构基础钢梁进行焊接，并与避雷引线连成一体，焊接出做防锈处理；4.扁钢连接处焊接长度为其宽度的2倍以上，且三面施焊，焊接处药皮已清除，无夹渣咬肉等现象，并做防锈处理；5.建筑物外墙按设计要求的位置设置断接卡子；6.实没接地电阻值符合设计要求，见试验记录编号XX。

低压电源引出电缆管安装隐检内容：（地下一层-1.300m：镀锌钢管DN150、止水钢板、800X1050（mm）、镀锌扁钢40X4（mm））1.低压电源引出电缆管为12根DN150镀锌钢管，与预制好的止水钢板焊接在一起，双面施焊，焊缝均匀、牢固，焊接处药皮清理干净；2.低压电源引出电缆管及止水钢板通过40X4（mm）镀锌扁钢与总等电位联接线进行焊接，焊接倍数大于扁钢宽度的2倍（100mm），三面施焊；3.焊缝均匀、牢固，无漏焊、虚焊等现象，焊接处药皮清理干净；4.穿墙止水钢板上部标高为-1.300m，镀锌钢管顶部标高为-1.375m，检查位置、标高正确，符合设计要求及施工验收规范规定。
