PetroChina勘探生产分公司工程技术处Landmark 钻井软件培训基本内容Landmark北京办公室2005．3．21目录一、EDM(工程数据模型) 2二、定向井设计系统(COMPASS) 5三、管柱设计系统Tubulars 7四、钻井工程设计和分析系统WELLPLAN 10五、钻井时效分析与成本预算系统Drillmodel 21六、钻井数据管理解决方案OpenWells 21一、EDM(工程数据模型)工程数据模型EDM （Engineering Data Model）是Landmark公司新一代油井设计、施工报表系统、采油生产与经济评价的公共数据库平台，它通过一个完全的井架构解决方案提供钻井与井服务的无缝集成。
通过一致的数据管理、导航、安全、统一单位控制、参考基准面、多应用程序并发等手段，应用COMPASS、WELLPLAN、CasingSeat 、Stresscheck和OpenWells实现工程工作流。
EMD 为详细施工作业和工程工作流提供一个单一的平台，实现从原形到计划及钻井与油井服务等各个阶段的管理。
1998年7月释放的DEX（数据交换）可以在应用程序之间移动数据，提供了高水平的可交互性，能实现内部机制的工作流。
随着2003年5月的释放版本，EDM提供了更先进的功能，其中包括统一数据库支撑的强壮的集成平台，数据库集中存储井生命周期（设计、实施、分析）各个阶段的数据。
通过高效的、自然集成的工作流，在钻井设计过程中，EDM平台使得工程师能够评估生产收益。
它集成各种应用程序，通过单一的公共数据入口点，在井设计与实施过程中，保证数据的质量。
EDM 为实时工程设计提供基础，根据最新的施工参数，应用工程分析工具，很容易实现当前施工分析。
EDM为第三方工具提供集成平台。
1、EDM 的优点所有数据存储在统一位置精确的、可信的、实时更新的数据集的共享拷贝被多用户存取，免去了管理多份数据所带来的麻烦。
ZmapPlus 地质绘图模块ZmapPlus是一个功能非常强的绘图软件，我们主要来用它绘制各种等值线图。
掌握ZmapPlus的关键是对MFD、ZGF的理解。

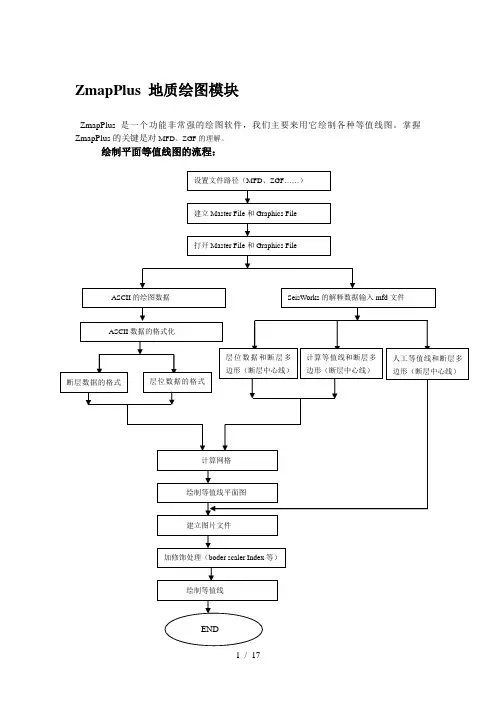

绘制平面等值线图的流程：(一)、做图前的准备工作2、设置文件路径(1)启动ZmapPlusOpenworks 2003 Command Menu——Applications——ZmapPlus/Contouring Assistant 弹出图1。
图1Applications——Z—Map plus，弹出图2、图3。
图2 Z—Map plus的主窗口图2 显示进程的窗口（2）设置路径Z—Map plus的主窗口——Directory Paths 弹出图3。
图3input path 1：/home1/t163－map，apply to all。
output path：/home1/t163－map，apply to all。
这样所有文件的输入输出路径都以确定，在/home1/t163－map。
3、建Master文件主窗口（图2）——new——MFD，输入主文件名：GONG和内部主文件名mfdg。
（图3，4）图3图44、建Graphics文件主窗口（图2）——new——ZGF，输入主文件名：GONG和内部主文件名mfdg。
（图5）图55、打开Master文件主窗口——File——Open——MFD Open/Close(图5)图5 图66、打开Graphics文件主窗口——File——Open——ZGF Open/Close(图6)（二）、用ASCII码磁盘文件绘制平面图输入断层ASCII文件时，注意将文件类型设为“FALT”。
加修饰处理，包括：加图形边框加（X，Y）坐标标记加比例尺图标加图头说明加指北针、责任栏等。
1、输入并格式化ASCII码文件主窗口——File——Import——ASCII（Import），弹出窗口图7（1）选择数据文件图7单击Select a Disk File for ONPUT，弹出图8，选择合适的数据文件。
/p-37972457.html LandMartk—Pal/PostStack软件介绍流程（姜秀清）工作流程如下：1、首先启动ow2003，启动命令为：startow2、键入口令，如：123453、窗口中显示了ow2003的主窗口4、打开如下菜单：5、点击图上模块6、出现7、打开，选择工区，并且激活poststack esp和pal两项选项。
点击8、选择解释员后，出现窗口选择选择工区内的地震数据，选择重新键入新的输出地震名，在图上位置区域内按MB3（鼠标右键），出现，9、增益：选择第一项可以选择任何一种方法进行地震道的增益10、滤波：选择第二项选择滤波方式11、反褶积：选择第三项进行反褶积计算12、三瞬：选择，选择三瞬，即瞬时相位，瞬时频率，瞬时振幅。
13、选择合适的处理方法后，需要选择相应的参数，如图中显示位置点MB1出现参数选项，选择合适的参数，然后按OK。
其他处理方法如同。
14、最后选择菜单中的RUN按扭，运行。
此时可以检测程序的运行情况，点击主菜单中的job------下面的view进行查看。
到这里叠后处理中的反褶积，滤波，增益，三瞬就讲完了。
接下来介绍地震资料的相干处理和地震资料的属性提取：14、相干处理，仍然在上面的主菜单中选择第10项的，选择一种相干方式，现举一例进行演示，如然后点击鼠标MB1参数选项，出现参数菜单，选择好分析时窗方式后，选取层位和合适的时窗，键入输出名，选择扫描模式之后，点击ok按扭。
回到主菜单，RUN。
15、属性提取：选择菜单中的第8项后，在上按鼠标MB1，选择分析时窗方式，选取层位和合适的时窗，然后选择提取的地震资料的属性参数，包括有：（1）振幅类属性常用的振幅类属性有：1）：2）Average Absolute Amplitude 平均绝对振幅：此外，还包括了3）、、、、4）：：：：：：：：（2）复地震道统计类：复地震道包括5种属性，1）2）在复地震道计算中，瞬时频率是相位随时间的变化率，或者说是相位的导数。
PetroChina勘探生产分公司工程技术处Landmark 钻井软件培训基本内容Landmark北京办公室2005．3．21目录一、EDM(工程数据模型)工程数据模型EDM （Engineering Data Model）是Landmark公司新一代油井设计、施工报表系统、采油生产与经济评价的公共数据库平台，它通过一个完全的井架构解决方案提供钻井与井服务的无缝集成。
通过一致的数据管理、导航、安全、统一单位控制、参考基准面、多应用程序并发等手段，应用COMPASS、WELLPLAN、CasingSeat 、Stresscheck和OpenWells实现工程工作流。
EMD为详细施工作业和工程工作流提供一个单一的平台，实现从原形到计划及钻井与油井服务等各个阶段的管理。
1998年7月释放的DEX（数据交换）可以在应用程序之间移动数据，提供了高水平的可交互性，能实现内部机制的工作流。
随着2003年5月的释放版本，EDM提供了更先进的功能，其中包括统一数据库支撑的强壮的集成平台，数据库集中存储井生命周期（设计、实施、分析）各个阶段的数据。
通过高效的、自然集成的工作流，在钻井设计过程中，EDM平台使得工程师能够评估生产收益。
它集成各种应用程序，通过单一的公共数据入口点，在井设计与实施过程中，保证数据的质量。
EDM为实时工程设计提供基础，根据最新的施工参数，应用工程分析工具，很容易实现当前施工分析。
EDM为第三方工具提供集成平台。
1、EDM 的优点所有数据存储在统一位置精确的、可信的、实时更新的数据集的共享拷贝被多用户存取，免去了管理多份数据所带来的麻烦。
它对提高数据质量、加强应用间数据一致性有所帮助，本系统实施跨公司公共进程和标准化来减少钻井工程中的管理费用。
数据的易组织性层次分明的数据组织，数据层次包括公司、项目、站点、井、井筒、设计、和场地，钻井实施还包括完井、事件、报告与装备。
支持知识管理根据任何井设计方法，你能够应用所有捕获的数据进行偏移井分析，制定技术限定分析计划，进行经验讨论。
第五章相干体的制作相干体断层说明的基础，对断层的说明有指导和验证作用，也能够在相干体上直接作断层的说明。
分为：地震数据的输入、相干体的输出和生成、相干切片上的断层说明。

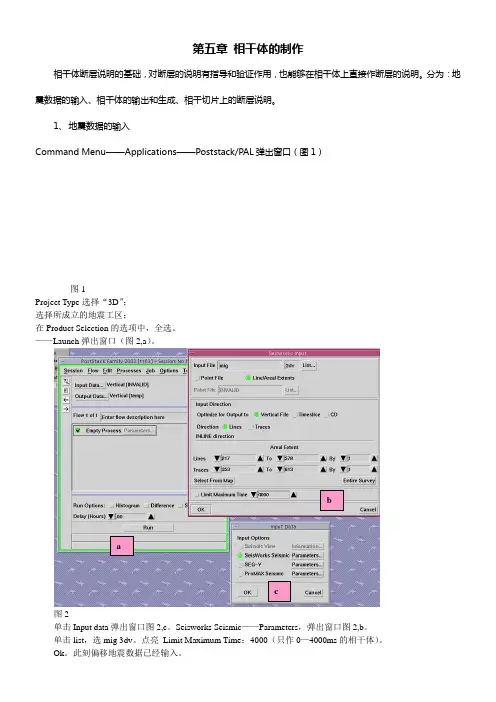

1、地震数据的输入Command Menu——Applications——Poststack/PAL弹出窗口（图1）图1Project Type选择“3D”；选择所成立的地震工区；在Product Selection的选项中，全选。
——Launch弹出窗口（图2,a）。
bac图2单击Input data弹出窗口图2,c。
Seisworks Seismic——Parameters，弹出窗口图2,b。
单击list，选mig 3dv。
点亮Limit Maximum Time：4000（只作0—4000ms的相干体）。
Ok。
此刻偏移地震数据已经输入。
二、相干体的输出和生成Output data（图3,A）——点亮Bricked（图3,B）——Parameters，弹出窗口图3,C。
Output file:coh，ok。
BAC图3Processes——Poststack ESP——ESP 3D（图4）。
流程栏中将会显现ESP 3D（图5）。
图4 图5单击Run。
相干体数据将会生成。
3 显示相干切片Command Menu——Applications――Seisworks――3D 显现SeisWorks 2003说明窗口点击Session――new 选择说明员、井、断层。
OK。
（图6）图6几秒钟后窗口中的Interpret命令变成黑色，点击Interpret――Seismic弹出显示窗口――Map弹出底图窗口（图7）图7在Seismic View窗口中点击快捷命令菜单中的“地震体属性命令”弹出Seismic Disply Paramerers窗口――在第一项Seismic files列表被选择相干数据体(此工区的相干数据体的名称为coh), OK.操作流程见图8注：属性窗口中还能够改变数据体的显示比例、模式等。
