DS6-K5B计算机联锁系统操作规程一、按钮的设置及其操作方式1、按钮的设置(1)信号按钮列车信号按钮用信号禁止灯光的图形表示,调车信号按钮用信号机名称的汉语拼音字母表示。
没有对应信号机的终端按钮、通过按钮、变更按钮,用画在轨道线旁的方框图形表示。
(2)道岔按钮道岔按钮用道岔号的数字表示。
(3)区段按钮区段按钮用轨道区段的名称表示。
(4)功能按钮以下功能按钮按照咽喉设置,根据上下行咽喉分别设置在屏幕上方的左面和右面。
具体按钮名称和作用如下:总定、总反——用于单独操纵道岔;单解、单锁——用于对道岔进行单独锁闭和单独解锁操作。
道岔单独锁闭后可以排列经过该道岔当前位置的进路,但是不能单操道岔;岔封、岔解——在施工、维修等情况下对道岔进行单独封锁/解封操作。
道岔封锁后不能再排列经过此道岔的进路,但是可以单操道岔;钮封、钮解——用于对信号按钮进行单独封锁/解封操作。
信号按钮封锁后不能排列以此信号为始终端的进路;取消、人解——用于取消进路和人工解锁进路;总锁——用于引导总锁闭操作;区解——用于区段事故解锁;引导——用于显示/消隐本咽喉有关引导按钮。
平时引导信号按钮不显示在屏幕上,按下“引导”按钮后,相应咽喉所有引导信号按钮显示在屏幕上,此时可以进行有关引导信号的操作。
引导信号操作结束再次按下“引导”按钮,可使引导信号按钮消隐;辅助——与“引导”按钮类似,用于显示/消隐本咽喉方向电路辅助按钮;下列功能按钮每站设置一个,具体按钮名称和作用如下:信号名——用于显示/消隐信号机名称;道岔名——用于显示/消隐道岔名称;区段名——用于显示/消隐轨道区段名称;计数器——分屏滚动显示铅封按钮的使用次数;清报警——用于清除屏幕提示报警信息及音响报警。
(5)其它按钮包括:上电解锁、菜单等。
2、操作方式自复式按钮点击后,听到蜂鸣器发出音响,按钮自动恢复抬起。
非自复式按钮点击后,听到蜂鸣器发出音响,图形显示器上该按钮图形凹下,表示该按钮在按下状态。

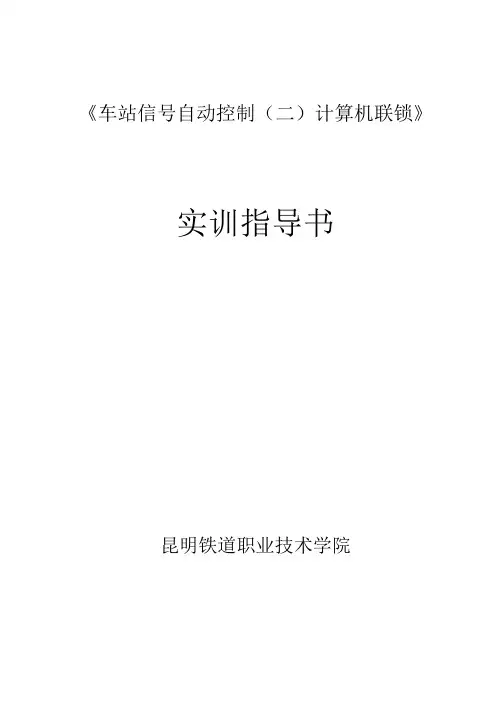

《车站信号自动控制(二)计算机联锁》实训指导书昆明铁道职业技术学院2017年6月概述计算机联锁实训内容主要包括计算机联锁控制台操作、控制台表示灯含义识别,能通过控制台信息对设备状态进行简单判断,对计算机联锁关键电路一采集、驱动电路的采集驱动流程消晰,出现相关故障能够快速分析判断故障点,排除故障恢复使用。
实训一:计算机联锁控制台操作实训指导书通过本任务的学习与训练,了解讣算机联锁控制台操作方法,掌握务种信号的开放办法, 了解引导、引导总锁闭信号开放的条件,能配合室外人员进行必要的设备操作。
【能力目标】1、能按要求正确进行登记、联系:2、能开放相关信号机各种信号;3、能进行道岔上反位单操、锁闭等操作;4、能进行各种情况下的进路解锁。
5、能进行故障解锁。
6、能完成实验、验收、销记。
【知识目标】1、掌握工作前登记正确格式;2、掌握各信号机亮灯的意义;3、了解非正常情况(如:设备故障)的引导信号办理方法。
4、了解半自动闭塞的接发车手续及办理方法。
5、了解实验、验收的意义。
【素质目标】1、培养学生分析问题,解决问题的能力。
2、培养学生沟通能力及团队协作的精神。
3、培养学生良好的职业道徳、科学严谨的工作态度。
4、培养学生勇于创新、与时俱进的工作作风。
5、培养学生严格执行工作程序、工作规范的安全意识。
一、实验目的计算机联锁设备控制台操作二、实验设备计算机联锁设备三、实验内容、方法、步骤(-)屏幕显示屏幕显示按站场图形布置,平时显示的灰色光带为基本的轨道图形。
有连续溜放作业的站场,在溜放区设有小区段,在屏幕上用兰色竖线分隔。
为调车作业设巻的绝缘是大区段绝缘,在屏幕上用竖线表示,灰色为普通绝缘,红色带圆圈为超限绝缘。
屏幕图形显示各种颜色的含义如下:1.轨道区段平时轨道区段为粗线,当该区段的轨道继电器前后接点校核错时为细线。
灰色光带一基本图形;白色光带——进路在锁闭状态或溜放进路在退路锁闭状态:红色光带一轨道区段有车占用,或故障;绿色光带一区段岀淸后尚未解锁或溜放进路在有车占用后处于退路锁闭状态;兰色光带一进路初选状态;青色光带一接通光带,或连溜时溜放区的道岔位置。
典型计算机联锁概念及其功能层次结构典型计算机联锁概念及其功能层次结构如下:
计算机联锁概念:
计算机联锁是指在计算机系统中,通过相互协作和交流实现各个组件之间的相互制约和安全控制的一种机制。
它的主要目的是确保系统的稳定性、安全性和可靠性,以及避免潜在的冲突和错误。
功能层次结构:
物理层:物理层是计算机联锁的基础,涉及计算机硬件的连接和传输。
它包括电源供应、数据线路、总线和接口等组件,用于确保各个硬件设备之间的正确连接和数据传输。
操作系统层:操作系统层是计算机联锁的核心,负责管理和控制计算机系统的各个资源和任务。
它提供了诸如进程管理、内存管理、文件系统、设备驱动程序等功能,以确保各个程序和任务之间的协调和安全运行。
网络层:网络层是计算机联锁中的关键组成部分,涉及计算机之间的通信和数据传输。
它包括网络协议、路由器、交换机等网络设备,用于确保计算机之间的连接和通信的可靠性和安全性。
应用层:应用层是计算机联锁的最上层,涉及特定的应用程序和功能。
它包括各种软件应用,如办公套件、数据库管理系统、图形设计软件等,用于满足用户的具体需求和完成特定的任务。
总结起来,计算机联锁的功能层次结构包括物理层、操作系统层、网络层和应用层。
物理层负责硬件的连接和传输,操作系统层管理和
控制系统资源和任务,网络层处理计算机之间的通信和数据传输,应用层提供特定的应用程序和功能。
这些层次相互协作,确保计算机系统的稳定性、安全性和可靠性。
第一章计算机联锁基础第一节计算机联锁概述一、计算机联锁的基本原理众所周知,继电联锁是靠继电器的线圈、接点组成一套复杂的开关量控制电路,实现对信号设备的联锁控制。
而计算机是一个能够对二进制代码进行各种复杂运算的智能机器,要用计算机取代继电器实现联锁控制就必须将各种开关量转换为1、0相间的代码,构成一套复杂的控制系统。
图1—1计算机联锁基本原理框图图1—1是计算机联锁控制的原理框图,实现联锁控制主要经过信息输入、联锁运算和信息输出三个环节。
计算机一方面通过操作输入通道和接口接收由操作设备(控制台)产生的操作信息;另一方面通过状态输入通道和接口采集室外信号设备的状态信息,将上述两种开关量的动作变为二进制代码送入计算机。
信息代码进入计算机以后,计算机按照联锁程序的要求对输入的信息进行分析处理和复杂的逻辑运算(这里称为联锁运算),其结果形成了对信号设备的控制信息和各种表示信息。
控制信息通过输出通道和接口控制道岔转换和信号变换显示;表示信息则通过表示输出通道和接口控制显示器的显示。
第二节计算机联锁系统的硬件组成一、计算机联锁的硬件基本结构各种型号的计算机联锁系统由于设计思路不同,所采用的硬件不完全相同。
即使同一种型号的系统,其控制的车站规模不同,所需要的硬件数量也不相同。
但各种系统的基本功能和基本任务大致一样,因此它们的硬件组成的基本形式差异不大。
计算机联锁系统主要由人机对话设备、联锁控制计算机系统(简称主机) 、输入/输出通道与接口、继电器结合电路及其监控对象(信号机、道岔、轨道电路) 等部分组成。
图1—2是计算机联锁系统的硬件结构框图。
下面对各组成部分作以简要说明。
1、主机主机是计算机联锁系统的核心,它要完成所有信息的处理、接口管理及与外部设备的信息交换。
由于计算机联锁系统接收和处理的信息很多,而且许多信息在时间上重叠,为了避免信息丢失,提高系统的运行速度,目前应用的各种型号的计算机联锁设备均采用多主系统。
TYJL-II型计算机联锁系统操作手册HT/LS2001-研1-051.引言1.1 编写目的编写本操作手册,是为了使车务操作人员和电务维修人员熟练掌握本系统的操作,1.2 简介车站计算机联锁系统(以下简称计算机联锁)是一种新型的铁路车站自动控制设备, 在保证安全的前提下, 以最经济、合理的技术措施提高运输效率, 改善劳动条件, 设备可靠, 维修方便, 便于联网。
计算机联锁根据作业情况可办理列车、调车作业,单独操作道岔和单独锁闭道岔,引导接车或引导总锁闭接车等,有的站还可办理单钩、连续溜放作业,储存溜放进路,具有检查、修改、增钩、减钩的功能。
操作方式可采用数字化仪控制台、鼠标或单元控制台,所有作业均在数字化仪上通过点压按钮、用鼠标在屏幕上按压“按钮”或单元控制台上按压按钮进行操作。
通过21英寸的彩色监示器(简称CRT) 显示操作的控制命令和现场的设备状态。
采用数字化仪+鼠标+21英寸彩色监示器代替传统的控制表示合一的控制台,具有体积小、整洁、使用方便、可靠等特点。
屏幕上有各种汉字提示,并通过语音代替电铃报警。
若办理进路的操作有误时,在屏幕上将显示办理有误的提示。
计算机联锁系统是双机热备,在同步状态下,故障时可自动切换,切换时不影响进路的办理。
亦可进行人工切换,非同步时人工切换必须由电务和车务人员共同确认全场没有办理任何进路时才能进行,并记录切换的原因。
人工切换后全场锁闭,由电务和车务人员共同确认机车车列完全停止行走时,通过“上电解锁”按钮进行全场解锁。
同步状态下进行人工切换不锁闭进路。
1.3 定义监控机――系统实现人机界面的计算机。
联锁机――用于联锁运算的计算机,兼执表机的功能。
执表机――计算机联锁系统用于控制车站信号设备和采集现场设备状态的机器。
联锁总线――联锁机、执表机、监控机之间交换与安全有关的信息的通道。
64D――单线半自动。
64F――复线半自动。
1.4 参考资料1) 微机联锁系统技术条件,铁道部;2) TB1774—86“继电式电气集中联锁技术条件”,铁道部;1987。

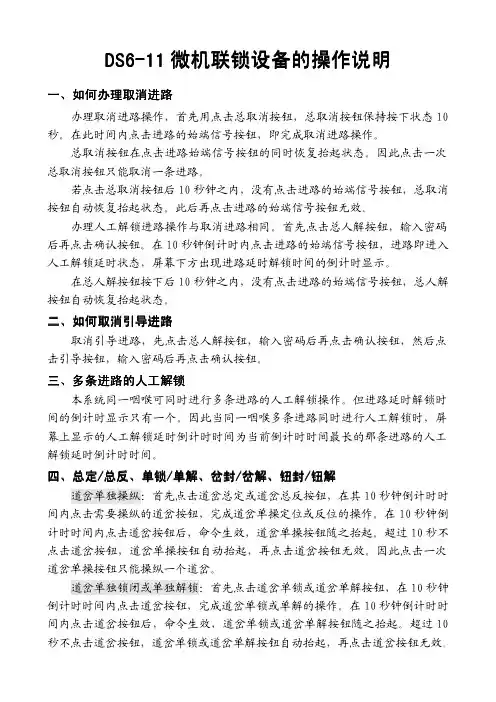

DS6-11微机联锁设备的操作说明一、如何办理取消进路办理取消进路操作,首先用点击总取消按钮,总取消按钮保持按下状态10秒。
在此时间内点击进路的始端信号按钮,即完成取消进路操作。
总取消按钮在点击进路始端信号按钮的同时恢复抬起状态。
因此点击一次总取消按钮只能取消一条进路。
若点击总取消按钮后10秒钟之内,没有点击进路的始端信号按钮,总取消按钮自动恢复抬起状态。
此后再点击进路的始端信号按钮无效。
办理人工解锁进路操作与取消进路相同。
首先点击总人解按钮,输入密码后再点击确认按钮。
在10秒钟倒计时内点击进路的始端信号按钮,进路即进入人工解锁延时状态,屏幕下方出现进路延时解锁时间的倒计时显示。
在总人解按钮按下后10秒钟之内,没有点击进路的始端信号按钮,总人解按钮自动恢复抬起状态。
二、如何取消引导进路取消引导进路,先点击总人解按钮,输入密码后再点击确认按钮,然后点击引导按钮,输入密码后再点击确认按钮。
三、多条进路的人工解锁本系统同一咽喉可同时进行多条进路的人工解锁操作。
但进路延时解锁时间的倒计时显示只有一个。
因此当同一咽喉多条进路同时进行人工解锁时,屏幕上显示的人工解锁延时倒计时时间为当前倒计时时间最长的那条进路的人工解锁延时倒计时时间。
岔解、钮封//钮解单解、岔封//岔解、钮封四、总定四、总定//总反、单锁总反、单锁//单解、岔封道岔单独操纵:首先点击道岔总定或道岔总反按钮,在其10秒钟倒计时时间内点击需要操纵的道岔按钮,完成道岔单操定位或反位的操作。
在10秒钟倒计时时间内点击道岔按钮后,命令生效,道岔单操按钮随之抬起。
超过10秒不点击道岔按钮,道岔单操按钮自动抬起,再点击道岔按钮无效。
因此点击一次道岔单操按钮只能操纵一个道岔。
道岔单独锁闭或单独解锁:首先点击道岔单锁或道岔单解按钮,在10秒钟倒计时时间内点击道岔按钮,完成道岔单锁或单解的操作。
在10秒钟倒计时时间内点击道岔按钮后,命令生效,道岔单锁或道岔单解按钮随之抬起。
计算机联锁系统设备使用办法1. 引言计算机联锁系统是一种用于确保系统安全可靠运行的技术。
在许多设备和系统中都使用计算机联锁系统,例如铁路系统、电力系统、工业自动化系统等。
本文将介绍计算机联锁系统设备的使用办法,包括如何正确操作和维护这些设备。
2. 设备概述计算机联锁系统设备是一组硬件设备和软件程序的组合,用于控制和监测设备和系统的运行。
这些设备通常包括计算机、控制器、传感器、执行器等。
计算机联锁系统通过控制设备的工作状态以及准确和及时地采集和处理数据,实现对设备和系统的自动化控制。
3. 使用办法3.1 操作流程•步骤 1:启动计算机联锁系统–确保计算机联锁系统的供电正常,并按照操作手册中的说明启动系统。
•步骤 2:登录系统–输入正确的用户名和密码,登录计算机联锁系统。
•步骤 3:选择设备–从系统界面中选择需要操作的设备,例如控制器或执行器。
•步骤 4:设置参数–根据需要设置设备的参数,例如控制模式、采样频率等。
•步骤 5:操作设备–根据操作要求执行相应的操作,例如启动、停止、调节设备等。
•步骤 6:监测设备状态–实时监测设备的运行状态,确保设备正常工作。
•步骤 7:记录数据–根据系统要求记录设备的运行数据,包括设备状态、工作时间等。
•步骤 8:关闭系统–在操作完成后,按照系统要求正确关闭计算机联锁系统。
3.2 设备维护•定期检查设备的供电和连接状态,确保设备正常运行。
•定期清洁设备的外壳和内部部件,防止灰尘和污垢影响设备性能。
•定期校准设备的传感器和执行器,确保测量和控制的准确性。
•定期备份和更新计算机联锁系统的软件,并进行相关的安全检查和更新。
•在设备故障或异常情况下,及时联系维修人员进行处理,避免影响设备和系统的正常运行。
3.3 安全注意事项•在操作计算机联锁系统设备时,应严格遵守相关的操作规程和安全流程。
•禁止非授权人员操作设备,确保系统的安全性。
•注意设备的运行环境和工作温度范围,避免设备过热或过载。
引言概述:计算机联锁是指通过计算机技术实现对多个设备或系统进行自动化控制和协调的一种方法。
在计算机联锁系统中,多个设备或系统通过网络或数据线路相互连接,实现信息交换和协调操作。
本文将进一步探讨计算机联锁系统的基本原理和运行机制。
正文内容:1.数据传输与处理1.1数据传输方式1.1.1串行传输1.1.2并行传输1.1.3网络传输1.2数据编码与解码1.2.1奇偶校验码1.2.2循环冗余检验1.2.3海明码1.3数据处理与存储1.3.1数据缓存技术1.3.2数据处理算法1.3.3数据存储结构2.系统通信与同步2.1通信协议2.1.1TCP/IP协议2.1.2CAN总线协议2.1.3MODBUS协议2.2数据交换2.2.1数据帧格式2.2.2数据传输速率2.2.3数据重传机制2.3系统同步2.3.1时钟同步2.3.2事件同步2.3.3数据同步3.控制与调度3.1控制算法3.1.1PID控制算法3.1.2模糊控制算法3.1.3遗传算法3.2控制策略3.2.1开环控制3.2.2闭环控制3.2.3组合控制3.3调度算法3.3.1最短任务优先3.3.2时间片轮转3.3.3优先级调度4.容错与安全4.1容错机制4.1.1冗余备份4.1.2容错计算4.1.3双重投票机制4.2安全保护4.2.1访问控制4.2.2数据加密4.2.3防火墙和入侵检测系统4.3故障诊断与恢复4.3.1故障检测4.3.2故障定位4.3.3故障修复5.系统优化与性能提升5.1系统优化方法5.1.1硬件优化5.1.2软件优化5.1.3网络优化5.2性能指标5.2.1延迟时间5.2.2吞吐量5.2.3响应时间5.3性能提升技术5.3.1并行计算5.3.2分布式计算5.3.3GPU加速计算总结:计算机联锁系统的基本原理包括数据传输与处理、系统通信与同步、控制与调度、容错与安全以及系统优化与性能提升。
在数据传输与处理方面,需要选择合适的传输方式和编码方式,并采用适当的数据处理和存储技术。
一.概述K5B计算机联锁设备采用单元式控制台,完成对站内设备的操作及状态显示。
其操作和表示与6502电气集中控制台基本相同。
控制台上的按钮根据动作方式分为自复式和非自复式两种,根据使用方法分为普通按钮和铅封按钮两种。
自复式按钮按下后,松手既自动抬起;非自复式按钮按下后,需要再次按压才能恢复抬起。
普通按钮可以直接操作,铅封按钮需要破铅封并打开封盖才能操作。
自复式按钮包括:信号按钮、道岔按钮、半自动闭塞按钮、总取消按钮、总人工解锁按钮、引导按钮、道岔单操、单锁及单解按钮、非进路故障恢复按钮、接通光带按钮。
非自复式按钮包括:非进路按钮、引导总锁闭按钮。
铅封按钮包括:区段按钮、事故解锁按钮、总人工解锁按钮、引导按钮、引导总锁闭按钮、半自动闭塞故障恢复按钮、非进路故障恢复按钮。
二.操作方法1.单按钮操作:按下一个按钮既可完成一项操作。
①.办理及取消非进路调车:按下“非进路”按钮,非进路选路。
选路过程中,按钮上方的表示灯闪光;进路锁闭后停止闪光。
再按一下此按钮,使按钮抬起,非进路延时30秒解锁。
如果延时结束后非进路未解锁,则需要破铅封按下非进路“故障恢复”按钮解锁进路。
②.半自动闭塞复原:按一下“FUA”按钮,使闭塞电路复原。
如果“FUA”按钮按下后无效,则需要使用事故复原按钮“SGA”:先破铅封按一下“SGA”,然后再按一下“FUA”。
③.半自动闭塞按钮:按一下“BS A”按钮,请求闭塞或同意闭塞④.办理引导进路:破铅封按一下“S引导”(“X引导”)按钮,进路锁闭,引导信号开放。
⑤.其他:“接通光带”按钮的功能与标准的6502单元式控制台相同。
2.双按钮操作:顺序按下两个按钮完成一项操作。
进行双按钮操作时,要注意按钮操作的顺序,即:必须先按下功能按钮(如总取消),再按下操作对象按钮(如某进路始端按钮)。
①.办理接、发车和调车进路:顺序按下进路始端和终端按钮。
②.取消进路:先按下进路所在咽喉区的“总取消”按钮(不抬起),再按下进路始端按钮。
