第三章双机热备型计算机联锁系统第一节 TYJL-II型计算机联锁系统 第二节 DS6-11型计算机联锁 第三节 JD-IA型计算机联锁 第四节 VPI计算机联锁第三节 JD-ⅠA型计算机联锁 一、系统结构 二、技术特点 三、系统组成 四、倒机电路 五、系统使用 六、系统维护 七、故障处理五、 系统使用 1、人机界面 JD－1A型计算机联锁系统的人－机界面可采 用单元拼装式控制台、显示屏（CRT）与鼠标 结合的操作台或显示屏与数字化结合的操作 台，也可采用显示屏与键盘结合的操作台。

在 操 作 方 式 上 ， 上 列 4 种 人 － 机 界 面 基本一 致；在表示方式上，显示屏能提供更丰富的信 息。

本手册以显示屏与鼠标结合操作台方式为 例，说明屏幕的显示内容与操作方法。

五、 系统使用 1、人机界面 屏幕上的信息显示方式大致分为两大类:一类是自动 显示的,一类是人工检索的. 有关进路、道岔和信号的信息能直观、及时和形象化 地显示相出来，例如站场图中的许多信息。

有些不能 经常发生或不经常变化的信息则在信息框（屏幕最下 一列的信息提示框）中自动显示出来。

为了使屏幕简明清晰起见，有些信息，如道岔名、轨 道区段名等需以鼠标点击相应的菜单框才能显示出来。

五、 系统使用 2、屏幕显示之一—站场图形部分 （一） 站场图形及显示 1、屏幕的站场图形与信号平面布置图的站场图基本 一致； 2、绝缘节以白色的短竖线（交叉渡线处以短横线） 表示；侵限绝缘以红色圆圈中的红色竖线表示； 3、经由道岔的线路以实线连接为当前开通方向。

线 路的开口（道岔开口）表示当前道岔的开通方向。

4、线路的显示颜色： ① 轨道区段空闲且在解锁状态时呈青色； ②轨道区段空闲且在锁闭状态时呈白色； ③轨道区段有车或发生故障时呈红色；五、 系统使用 2、屏幕显示之一—站场图形部分（二）信号复示器设置及其显示 1、信号复示器在站场图中的位置与信号布置平面图 中的位置一致； 2、列车信号复示器在信号机关闭时呈圆形红色；信 号机开放时其圆形颜色与室外信号机显示一致； 3、调车信号机复示器在信号机关闭时呈蓝色；信号 机开放时呈白色；等跑断丝时闪蓝光。

第三章 双机热备型计算机联锁系统第一节 TYJL-II型计算机联锁系统 第二节 DS6-11型计算机联锁 第三节 JD-IA型计算机联锁 第四节 VPI计算机联锁九、按钮操作方式 1、排列进路操作 顺序点击进路的始端信号按钮和终端信号按钮。

排列变更进路，顺利点击始终端信号按钮、变更 按钮和终端信号按钮。

2、总取消、总人解操作 办理取消进路操作，首先用点击总取消按钮，总 取消按钮保持按下状态10秒。

在此时间内点击进路的 始端信号按钮，即完成取消进路操作。

总取消按钮在 点击进路始端信号按钮的同时恢复抬起状态。

因此点 击一次总取消按钮只能取消一条进路。

九、按钮操作方式 2、总取消、总人解操作 若点击总取消按钮后10秒钟之内，没有点击进路的 始端信号按钮，总取消按钮自动恢复抬起状态。

此后 再点击进路的始端信号按钮无效。

办理人工解锁进路操作与取消进路相同。

首先用 点击j总人解按钮，输入密码后再点击确认按钮。

在 10秒钟倒计时内点击进路的始端信号按钮，进路即进 入人工解锁延时状态，屏幕下方出现进路延时解锁时 间的倒计时显示。

在总人解按钮按下后10秒钟之内，没有点击进路 的始端信号按钮，总人解按钮自动恢复抬起状态。

九、按钮操作方式 3、道岔总定、道岔总反、道岔单锁、道岔单 解、道岔封闭、道岔解封操作 道岔单独操纵：首先点击道岔总定或道岔总反按 钮，在其10秒钟倒计时时间内点击需要操纵的道岔按 钮，完成道岔单操定位或反位的操作。

在10秒钟倒计 时时间内点击道岔按钮后，命令生效，道岔单操按钮 随之抬起。

超过10秒不点击道岔按钮，道岔单操按钮 自动抬起，再点击道岔按钮无效。

因此点击一次道岔 单操按钮只能操纵一个道岔。

九、按钮操作方式 4、按钮封闭及按钮解封操作 先点击按钮封闭或按钮解封按钮，在10秒钟倒计 时时间内点 击信号按钮，完成按钮封闭或解封的操作。

在10秒钟倒计时时间 内点击信号按钮后，命令生 效，按钮封闭或按钮解封按钮随之抬起。

第一章计算机联锁基础第一节计算机联锁概述一、计算机联锁的基本原理众所周知，继电联锁是靠继电器的线圈、接点组成一套复杂的开关量控制电路，实现对信号设备的联锁控制。

而计算机是一个能够对二进制代码进行各种复杂运算的智能机器，要用计算机取代继电器实现联锁控制就必须将各种开关量转换为1、0相间的代码，构成一套复杂的控制系统。

图1—1计算机联锁基本原理框图图1—1是计算机联锁控制的原理框图，实现联锁控制主要经过信息输入、联锁运算和信息输出三个环节。

计算机一方面通过操作输入通道和接口接收由操作设备(控制台)产生的操作信息；另一方面通过状态输入通道和接口采集室外信号设备的状态信息，将上述两种开关量的动作变为二进制代码送入计算机。

信息代码进入计算机以后,计算机按照联锁程序的要求对输入的信息进行分析处理和复杂的逻辑运算(这里称为联锁运算)，其结果形成了对信号设备的控制信息和各种表示信息。

控制信息通过输出通道和接口控制道岔转换和信号变换显示；表示信息则通过表示输出通道和接口控制显示器的显示。

第二节计算机联锁系统的硬件组成一、计算机联锁的硬件基本结构各种型号的计算机联锁系统由于设计思路不同，所采用的硬件不完全相同。

即使同一种型号的系统，其控制的车站规模不同，所需要的硬件数量也不相同。

但各种系统的基本功能和基本任务大致一样，因此它们的硬件组成的基本形式差异不大。

计算机联锁系统主要由人机对话设备、联锁控制计算机系统(简称主机) 、输入/输出通道与接口、继电器结合电路及其监控对象(信号机、道岔、轨道电路) 等部分组成。

图1—2是计算机联锁系统的硬件结构框图。

下面对各组成部分作以简要说明。

1、主机主机是计算机联锁系统的核心，它要完成所有信息的处理、接口管理及与外部设备的信息交换。

由于计算机联锁系统接收和处理的信息很多，而且许多信息在时间上重叠，为了避免信息丢失，提高系统的运行速度，目前应用的各种型号的计算机联锁设备均采用多主系统。

第三章双机热备型计算机联锁系统第一节 TYJL-II型计算机联锁系统 第二节 DS6-11型计算机联锁 第三节 JD-IA型计算机联锁 第四节 VPI计算机联锁第三节 JD-ⅠA型计算机联锁 一、系统结构 二、技术特点 三、系统组成 四、倒机电路 五、系统使用 六、系统维护 七、故障处理七、 系统故障处理 4、直流电源故障的处理办法 如果联锁机故障系由直流电源故障引起，现场工区 人员应更换电源。

平时就应该确保各种电源的备 品备用状态完好，例如本工区是否有备用电源、 相邻工区或电务段是否有备用电源、备用电源是 否带外壳等。

如果没有也可以就近取得备用电源 予以更换，如果备品不带外壳，还应自己安装。

七、 系统故障处理 5、联锁机双机不能同步故障的处理办法 联锁机双机不能同步可能有两种原因，硬件采集 原因和软件原因。

现场区人员查看是否双机有采集不一致，或从电 务维修机上查看是否双机状态不一致。

如果有这 种情况，应检查不能采集的原因。

如果不是采集原因，则可能是软件原因，此时现 场工区人员可采用双机复位，（注：应在有点的 时候进行，不能影响行车）看问题是否能够解决。

之后按下述“联锁问题的处理办法”执行。

七、 系统故障处理 5、联锁机双机不能同步故障的处理办法 如果维修机不能调回数据或不能判定是采集原 因，也可要点双机复位。

令维修机屏幕同时显示A、B机站场图形，在不 同步时间点附近仔细查看双机之间有何不同，如 轨道区段占用、道岔失去表示、灯丝断丝、信号 错误显示等，还要注意半自闭点灯等结合电路点 灯是否完全一致。

令维修机显示采集灯。

仔细比较在不同步时间点 附近双机之间采集有何不一致。

采集不一致也可 能导致备机不能同步。

七、 系统故障处理 6、报“联锁运算错误” 设备报“联锁运算错误”。

如果对未产生任何影响或 影响已恢复，可不予处理。

如果对运用有影响， 例如某些进路不能解锁，某些进路排不出，某些 道岔不能转，以及影响另一计算机不能同步等 时，现场工区人员可要点，采用同时关闭两台计 算机后重启，上电解锁。

JD1A型计算机联锁电务维修系统操作手册(VERSION 3.3)北京交大微联科技有限公司2007年10月第一章系统功能概述 (1)一、系统主界面 (1)二、系统菜单条(操作域) (3)第二章信息查询功能 (4)一、值班员按钮记录 (4)二、联锁系统故障记录 (6)三、信息提示 (7)四、联锁采集/驱动信息表 ..................................................... 错误！未定义书签。

五、查看报警信息 ................................................................. 错误！未定义书签。

第三章系统显示功能 ..........................................................错误！未定义书签。

二、输出驱动回读机箱面板显示 ........................................... 错误！未定义书签。

三、系统网络结构图显示 ...................................................... 错误！未定义书签。

四、显示车站站场图形.......................................................... 错误！未定义书签。

1、显示主机站场图形 ........................................................... 错误！未定义书签。

2、显示A机站场图形........................................................... 错误！未定义书签。

3、显示B机站场图形........................................................... 错误！未定义书签。

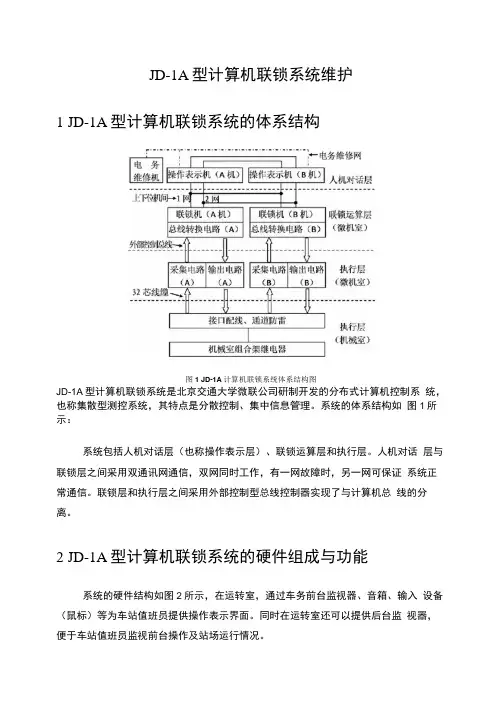

JD-1A型计算机联锁系统维护1 JD-1A型计算机联锁系统的体系结构图1 JD-1A计算机联锁系统体系结构图JD-1A型计算机联锁系统是北京交通大学微联公司硏制开发的分布式计算机控制系统，也称集散型测控系统，其特点是分散控制、集中信息管理。

系统的体系结构如图1所示：系统包括人机对话层（也称操作表示层）、联锁运算层和执行层。

人机对话层与联锁层之间采用双通讯网通信，双网同时工作，有一网故障时，另一网可保证系统正常通信。

联锁层和执行层之间采用外部控制型总线控制器实现了与计算机总线的分离。

2 JD-1A型计算机联锁系统的硬件组成与功能系统的硬件结构如图2所示，在运转室，通过车务前台监视器、音箱、输入设备（鼠标）等为车站值班员提供操作表示界面。

同时在运转室还可以提供后台监视器，便于车站值班员监视前台操作及站场运行情况。

在微机室，有联锁A柜、联锁B柜、操作表示机柜、防雷接口柜，以及提供给电务人员的维修机和终端设备。

如图3、4所示，A联锁机柜中包括倒机电路、12V、5V. 32V直流电源（供接口电路、继电器驱动使用）、联锁微机，以及采集机箱、输出驱动检测机箱。

如图3、6所示，B联锁机柜中包括操作表示机、维修机、操作机倒机单元以及不间断电源UPSo如图7所示，防雷接口柜包括电源系统、从组合架接口来的配线（带防雷）以及到联锁机柜中的采集/驱动配线。

2.1操作表示机/上位机本系统的操作表示机简称上位机采用双机热备的工作方式。

上位机A、上位机B、以及上位机倒机电路都放在上位机柜中。

系统运行时，两台上位机同时工作，先开启的为主机，后开启的为备机，当主用上位机发生故障时，自动切换到备用上位机。

主用上位机运行时，接收鼠标操作，向下位机(联锁机)发送车站值班员的操作命令，播放语音提示信息。

备用上位机运行时，只能接收下位机传来的站场状态信息，跟踪显示站场运行悄况、系统运行情况等，它不能接收操作信息和向下位机发送操作命令，也不能播放语音提示信息。
