1计算机联锁简介课件

第一章计算机联锁基础第一节计算机联锁概述一、计算机联锁的基本原理众所周知，继电联锁是靠继电器的线圈、接点组成一套复杂的开关量控制电路，实现对信号设备的联锁控制。

而计算机是一个能够对二进制代码进行各种复杂运算的智能机器，要用计算机取代继电器实现联锁控制就必须将各种开关量转换为1、0相间的代码，构成一套复杂的控制系统。

图1—1计算机联锁基本原理框图图1—1是计算机联锁控制的原理框图，实现联锁控制主要经过信息输入、联锁运算和信息输出三个环节。

计算机一方面通过操作输入通道和接口接收由操作设备(控制台)产生的操作信息；另一方面通过状态输入通道和接口采集室外信号设备的状态信息，将上述两种开关量的动作变为二进制代码送入计算机。

信息代码进入计算机以后,计算机按照联锁程序的要求对输入的信息进行分析处理和复杂的逻辑运算(这里称为联锁运算)，其结果形成了对信号设备的控制信息和各种表示信息。

控制信息通过输出通道和接口控制道岔转换和信号变换显示；表示信息则通过表示输出通道和接口控制显示器的显示。

第二节计算机联锁系统的硬件组成一、计算机联锁的硬件基本结构各种型号的计算机联锁系统由于设计思路不同，所采用的硬件不完全相同。

即使同一种型号的系统，其控制的车站规模不同，所需要的硬件数量也不相同。

但各种系统的基本功能和基本任务大致一样，因此它们的硬件组成的基本形式差异不大。

计算机联锁系统主要由人机对话设备、联锁控制计算机系统(简称主机) 、输入/输出通道与接口、继电器结合电路及其监控对象(信号机、道岔、轨道电路) 等部分组成。

图1—2是计算机联锁系统的硬件结构框图。

下面对各组成部分作以简要说明。

1、主机主机是计算机联锁系统的核心，它要完成所有信息的处理、接口管理及与外部设备的信息交换。

由于计算机联锁系统接收和处理的信息很多，而且许多信息在时间上重叠，为了避免信息丢失，提高系统的运行速度，目前应用的各种型号的计算机联锁设备均采用多主系统。

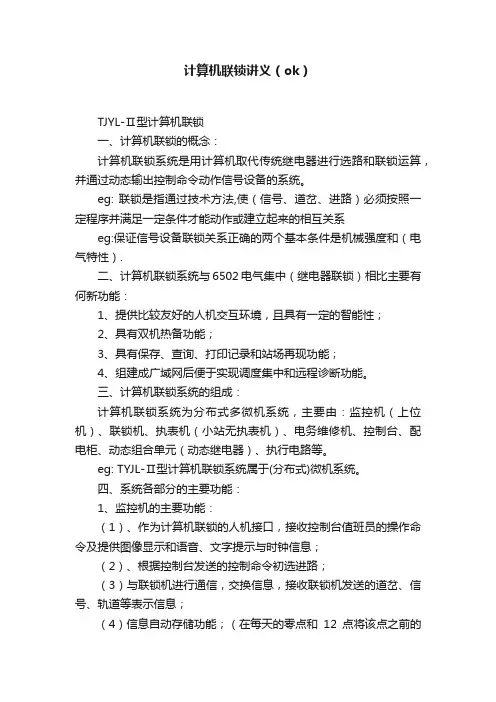

计算机联锁讲义（ok）TJYL-Ⅱ型计算机联锁一、计算机联锁的概念：计算机联锁系统是用计算机取代传统继电器进行选路和联锁运算，并通过动态输出控制命令动作信号设备的系统。

eg: 联锁是指通过技术方法,使（信号、道岔、进路）必须按照一定程序并满足一定条件才能动作或建立起来的相互关系eg:保证信号设备联锁关系正确的两个基本条件是机械强度和（电气特性）.二、计算机联锁系统与6502电气集中（继电器联锁）相比主要有何新功能：1、提供比较友好的人机交互环境，且具有一定的智能性；2、具有双机热备功能；3、具有保存、查询、打印记录和站场再现功能；4、组建成广域网后便于实现调度集中和远程诊断功能。

三、计算机联锁系统的组成：计算机联锁系统为分布式多微机系统，主要由：监控机（上位机）、联锁机、执表机（小站无执表机）、电务维修机、控制台、配电柜、动态组合单元（动态继电器）、执行电路等。

eg: TYJL-Ⅱ型计算机联锁系统属于(分布式)微机系统。

四、系统各部分的主要功能：1、监控机的主要功能：（1）、作为计算机联锁的人机接口，接收控制台值班员的操作命令及提供图像显示和语音、文字提示与时钟信息；（2）、根据控制台发送的控制命令初选进路；（3）与联锁机进行通信，交换信息，接收联锁机发送的道岔、信号、轨道等表示信息；（4）信息自动存储功能；（在每天的零点和12点将该点之前的值班员所有操作、道岔、轨道表示信息及联锁系统的状态等信息，自动存盘，形成以日期为文件名的信息记录文件；（5）、和电务维修机交换信息，向电务维修机提供信息记录和未存盘的各种信息，接收维修机修改的时钟信息。

2、联锁机的主要功能：（1）实现与监控机、执表机的通信调度，联锁备机定时呼叫主机进行信息交换与校对；（2）实现信号设备的联锁逻辑处理功能，完成进路确选、锁闭、发出开放信号和动作道岔的控制命令；（3）采集现场信号设备状态、如轨道状态、道岔表示、信号机状态等；（4）输出动态控制命令。
