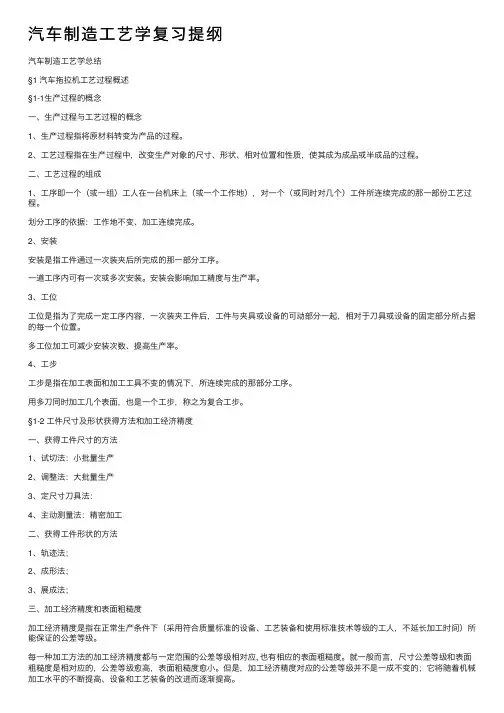

汽车制造工艺学总结
§1 汽车拖拉机工艺过程概述
§1-1生产过程的概念
一、生产过程与工艺过程的概念
1、生产过程指将原材料转变为产品的过程。
2、工艺过程指在生产过程中，改变生产对象的尺寸、形状、相对位置和性质，使其成为成品或半成品的过程。
二、工艺过程的组成
1、工序即一个（或一组）工人在一台机床上（或一个工作地），对一个（或同时对几个）工件所连续完成的那一部份工艺过程。
划分工序的依据：工作地不变、加工连续完成。
2、安装
安装是指工件通过一次装夹后所完成的那一部分工序。
一道工序内可有一次或多次安装。安装会影响加工精度与生产率。
3、工位
工位是指为了完成一定工序内容，一次装夹工件后，工件与夹具或设备的可动部分一起，相对于刀具或设备的固定部分所占据的每一个位置。
多工位加工可减少安装次数、提高生产率。
4、工步
工步是指在加工表面和加工工具不变的情况下，所连续完成的那部分工序。
用多刀同时加工几个表面，也是一个工步，称之为复合工步。
§1-2 工件尺寸及形状获得方法和加工经济精度
一、获得工件尺寸的方法
1、试切法：小批量生产
2、调整法：大批量生产
3、定尺寸刀具法：
4、主动测量法：精密加工
二、获得工件形状的方法
1、轨迹法；
2、成形法；
3、展成法；
三、加工经济精度和表面粗糙度
加工经济精度是指在正常生产条件下（采用符合质量标准的设备、工艺装备和使用标准技术等级的工人，不延长加工时间）所能保证的公差等级。
每一种加工方法的加工经济精度都与一定范围的公差等级相对应, 也有相应的表面粗糙度。就一般而言，尺寸公差等级和表面粗糙度是相对应的，公差等级愈高，表面粗糙度愈小。但是，加工经济精度对应的公差等级并不是一成不变的；它将随着机械加工水平的不断提高、设备和工艺装备的改进而逐渐提高。
§1-3 生产类型与工艺特征
一、生产纲领与生产类型
（一）生产纲领
指企业计划期内应当生产的产品产量和年度计划。
（二）生产类型
1、生产类型的概念
生产类型，是指企业（或车间、工段、班组、工作地）生产专业化程度的分类。
生产类型不同，零件加工工艺过程会有变化，工艺装备也不同。
2、生产类型的分类
生产类型可以分为三大类，即：
单件生产；
成批生产：大批、中批、小批
大量生产。
第二章工件的安装和机床夹具
§2-1基准的概念
1.设计基准、
2.工艺基准（工序基准、定位基准（粗、精基准）、测量基准、装配基准
§2-2 工件的装夹方法
1.找正安装：
2.专用机床夹具装夹法
§ 2. 3 机床夹具概述
一、机床夹具的组成
(1).定位元件和夹紧装置：确定工件在夹具中位置的元件。
(2).对刀、导向元件：用以引导刀具或调整刀具相对于夹具的位置。
(3).夹具连接元件：用以确定夹具在机床上的位置并与机床相连接。
(4) .其他装置或元件：如分度机构。
(5).夹具件：基础件，用于安装其它元件，形成整体。
二、机床夹具的分类
专用机床夹具、组合夹具、成组夹具
§ 2. 4 工件在夹具中定位的基本规律
一、六点定位原理
三个移动，三个旋转。
二、确定工件位置应限制的自由度
1. 第一类自由度：不考虑工件定位方式时，哪些自由度会影响加工要求尺寸和位置公差。
2. 第二类自由度：哪些自由度与保证加工尺寸或位置公差无关。
三、常见加工型式为保证加工要求应限制的自由度
P.18 表2-1：铣平面、键槽、钻孔
四、常用的定位元件及其所限制的自由度
1.常见的定位基准：平面、内圆、外圆
2.常用的定位元件及其所限制的自由度：P.26 表2-2
（1）固定支承
支承钉（1）、
支承板（2）、
定位销（心轴）（长4、短2、削边销1）
定位套（长4、短2）
V形块（长4、短2、浮动1）等
(2)可调支承
(3)自位支承（浮力）
(4)辅助支承
3.过定位：一个自由度由两个以上的定位元件限制。
4.欠定位：在加工中，如果定位元件限制的自由度少于工件应限制的自由度。
会分析具体问题：
例§2（P.67）
2根据下列各题所列工件的加工要求，分析需要限制的第一类自由度。
1、在图2—86a所示的连杆上钻通孔φD时，需要保证：
（1）小头孔φD对端面A的垂直度公差t，
（2）小头孔φD对不加工外圆壁厚的均匀性。
试分析需要限制的第一类自由度。
答案：（1）x旋转，y旋转
（2）x移动，y移动；x旋转，y旋转（圆柱体）
2、加工图2—86b所示汽车主减速器主动锥齿轮轴两端面及中心孔，需要保证：
（1）轴的尺寸47和300 0
65
.0
-，
（2）中心孔深度尺寸11.5
45
.0
16
.0
+
+，
（3）两端面对轴线的垂直度，
（4）两端中心孔与加工之轴颈的同轴度，
分析各自需要限制的第一类自由度。
答案：（1）X移动，Y旋转，Z旋转（300尺寸两端面对轴线的垂直度；平行度要求）（2）X移动，Y移动，Z移动，Y旋转，Z旋转（同轴度）。
（3）Y旋转，Z旋转
（4）Y移动，Z移动，Y旋转，Z旋转（同轴度）。
3分析机床夹具定位所能限制的自由度。
试分析在立式钻床上扩活塞销孔时，采用图2—87a所示定位方案，定位元件所能限制的自由度。
答案：件4（平面支承）X移动，Y旋转，Z旋转
件2（短园柱销）Y移动，Z移动
件3（浮动V型块）X旋转
