数控车床操作规程一、前提准备1.1进入车间前应穿好工作服，并配戴好安全帽。
1.2检查车床安全防护装置是否完好，如护罩、护板等，确保操作过程中的安全。
1.3检查润滑系统是否正常运行，注满润滑油。
1.4检查电气系统是否正常，以免发生电气故障。
1.5检查车床的床面、导轨、活动部件等是否光洁。
1.6检查刀具库是否有足够的刀具，并检查刀具是否完好。
二、开机操作2.1打开总电源，按照车床上的电器接线图进行正确的接线。
2.2按照车床上的电器控制板上的开机程序进行启动。
2.3等到液压和润滑系统的油温达到工作要求后，方可进行下一步操作。
三、调整刀具3.1使用专用工具更换或调整刀具，确保刀具安装牢固。
3.2检查刀具是否与工件相配，刀具的尺寸、材质是否正确。
3.3清洁刀具，去除刀具上的杂质，以免影响切削效果。
3.4根据加工要求和工件材料选择合适的切削速度、进给量等参数。
四、操作车床4.1按照指定的程序输入工件的加工程序。
4.2根据工艺要求设置并调整好车床的各轴的坐标。
4.3根据加工程序进行自动运行或手动运行。
4.4在自动运行过程中，监控车床的运行状态，确保加工过程的稳定和准确。
4.5在手动运行过程中，注意操作手柄的位移和方向，确保对工件的加工控制。
五、定期维护保养5.1每天结束工作后，对车床进行清洁，清除废渣和切屑。
5.2定期对车床进行润滑油的更换和加注。
5.3定期检查车床各部件是否有松动、损坏等情况，及时修复和更换。
5.4对电气系统进行定期的检查和维护，确保电气系统的正常运行。
5.5停机后，关闭总电源，断开电源插头，以免发生意外事故。
六、安全操作规范6.1不得在车床工作区内穿戴宽松的衣物，以免被卷入机械部件。
6.2不得戴手饰、项链等容易卡住机械部件的物品。
6.3不得用手直接接触切削区域，以免发生切割伤害。
6.4在操作过程中，应专注于工作，不得进行闲聊和分心行为。
6.5不得随意更改加工程序和参数，凡涉及更改，需得到主管人员的批准。

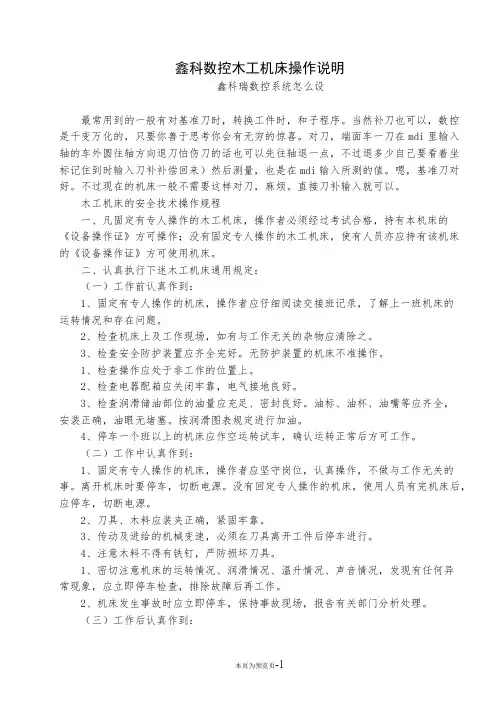

鑫科数控木工机床操作说明鑫科瑞数控系统怎么设最常用到的一般有对基准刀时，转换工件时，和子程序。
当然补刀也可以，数控是千变万化的，只要你善于思考你会有无穷的惊喜。
对刀，端面车一刀在mdi里输入轴的车外圆往轴方向退刀怕伤刀的话也可以先往轴退一点，不过退多少自己要看着坐标记住到时输入刀补补偿回来）然后测量，也是在mdi输入所测的值。
嗯，基准刀对好。
不过现在的机床一般不需要这样对刀，麻烦。
直接刀补输入就可以。
木工机床的安全技术操作规程一、凡固定有专人操作的木工机床，操作者必须经过考试合格，持有本机床的《设备操作证》方可操作；没有固定专人操作的木工机床，使有人员亦应持有该机床的《设备操作证》方可使用机床。
二、认真执行下述木工机床通用规定：（一）工作前认真作到：1、固定有专人操作的机床，操作者应仔细阅读交接班记录，了解上一班机床的运转情况和存在问题。
2、检查机床上及工作现场，如有与工作无关的杂物应清除之。
3、检查安全防护装置应齐全完好。
无防护装置的机床不准操作。
1、检查操作应处于非工作的位置上。
2、检查电器配箱应关闭牢靠，电气接地良好。
3、检查润滑储油部位的油量应充足、密封良好。
油标、油杯、油嘴等应齐全，安装正确，油眼无堵塞。
按润滑图表规定进行加油。
4、停车一个班以上的机床应作空运转试车，确认运转正常后方可工作。
（二）工作中认真作到：1、固定有专人操作的机床，操作者应坚守岗位，认真操作，不做与工作无关的事。
离开机床时要停车，切断电源。
没有回定专人操作的机床，使用人员有完机床后，应停车，切断电源。
2、刀具、木料应装夹正确，紧固牢靠。
3、传动及进给的机械变速，必须在刀具离开工件后停车进行。
4、注意木料不得有铁钉，严防损坏刀具。
1、密切注意机床的运转情况、润滑情况、温升情况、声音情况，发现有任何异常现象，应立即停车检查，排除故障后再工作。
2、机床发生事故时应立即停车，保持事故现场，报告有关部门分析处理。
（三）工作后认真作到：1、将操作手柄放到非工作位置上，切断电源。
诚邀你访问 GSK980TA小型数控车床操作说明书※广州航海高等专科学校轮机实验中心※2006年5月制一、机床操作流程1 开机前的准备必须认真阅读“机床的使用说明书”、“数控系统编程与操作”使用说明书和“变频器使用”。
掌握机床的各个操作键的功能和熟悉机床的机械传动原理及润滑系统。
2 机床润滑对集中式润滑泵进行加油（30#机械润滑油），然后扳动油泵手柄3-6次以保证各传动及运动副得到充足的润滑。
并在每班开机前对机床提供一次润滑。
检查动力电源电压是否与机床电气的电压相符接地是否正确可靠。
X、Z方向的定位行程撞块是否松动和缺损。
检查无误后，启动机床操作各控制按钮检查机床运转是否正常。
检查X、Z轴的三个运动方向是否正确无误。
3机床开机：在确认急停开关按下的情况下，打开电源开关---打开机床开关---按下绿色开关（控制系统上电）---向右旋转急停开关---这样机床就可以工作了。
4机床关机：---按下红色开关（控制系统下电）---关机床开关---关电源开关---完成。
数控车床操作流程图如下7 对刀：（刀具偏置值/ 刀补的测量与输入）采用此方式对刀比较方便,但必须具备有回机械零点功能1、打开机床总电源及数控系统电源后，首先回机床机械零点。
2、装夹好工件及刀具，起动主轴。
3、选择1号刀，手动切削外圆一刀，X轴不动，仅Z轴方向释放刀具，并停止主轴，测量工件直径“d”，按“刀补”键，用翻页键找101号刀补。
把光标移到该偏置号处，按“X”键输入测量直径“d”再按“输入”键，这样1号刀X向刀偏被设定。
4、手动切削端面一刀，Z轴不动，仅X轴释放刀具，按“刀补”键，找到101号刀偏，按“Z”键。
输入“O”（以工件前端面为零点）或工件长度，（以工件后端面为零点）如“100”再按“输入”键；按“Z”键，输入“0”或工件长度（如“100”）再按“输入”键。
这样1号刀Z向刀偏值设定。
5、把刀架移到安全距离，选择2号刀，用2号刀接近刚才1号刀切出的交角处。
亚威数控转塔冲床3048操作说明书1.亚威数控转塔冲床3048作业前的检查和准备1.1 接通压缩空气，检查进机气压，压力应不小于0.6MPa，检查有无漏气部位，排除泄漏。
1.2 接通电源，将电源手柄按顺时针方向转动90度，停在[ON]键状态。
等待NC 画面出现前不要作任何操作。
1.3启动油泵，按下[油泵启动]键，等待[油泵启动1键键盘灯亮前不要做任何操作。
1.4 关闭夹钳，刚开机时，工作台上没有板料，可按[夹钳开闭]键，或踩脚踏开关，先关闭夹钳，退下定位销。
1.5 启动倍率开关，按IFEED STARTI键，等待IFEEDSTARTI键键盘灯亮前不要做任何操作，然后将[FEEDSTART1调整为50%-60%左右。
1.6此时系统上方有报警：700032开机后请在自动方式下启动CS 子程序。
依次按[AUTO1键[CIRCLE STARTI键，等待[CYCLESTOPI 键键盘灯亮前不要做任何操作。
1.7清除机床的无效报警，按[RESET]键，此时系统报警：700034使用旋转工位时必须加M35指令。
2. 实施操作2.1 操作者必须熟悉本机器的性能，经过培训后方可上机操作。
2.2 本机操作分手动、半自动、自动三种形式。
2.3在自动方式下的操作如下：依次按[AUTO1键、IMENU SELECTI 键、「程序]键、[零件程序键，使用[11[，]键将光标移动到想要选择的程序上，按[选择]键，此时系统右侧上方将显示当前程序为所选择的程序，按IINPUTI键，此时系统显示所选择的程序的内容。
2.4检查模具，确认机床上所装模具与程序中一一对应。
2.5 固定工件：依次按[RESET]键、[JOG]键、[回参]键，踩脚踏开关，打开夹钳，提上定位销，将工件贴紧定位销和夹钳挡块，放正后踩脚踏开关，闭合夹钳，退下定位销。
2.6开始加工，依次按[RESET]键、[AUTO1键、[CYCLESTART]键，自动加工开始。
2.7如果要使自动加工过程暂停，按[CYCLESTOP]键，如果要继续加工，按[CYCLE START键。
国立精机数控系统说明书
1、工作前按规定润滑机床，检查各手柄是否到位，并开慢车试运转五分钟，确认一切正常方能操作。
2、卡盘夹头要上牢，开机时扳手不能留在卡盘或夹头上。
3、工件和刀具装夹要牢固，刀杆不应伸出过长（镗孔除外），转小刀架要停车，防止刀具碰撞卡盘、工件或划破手。
4、工件运转时，操作者不能正对工件站立，身不靠车床，脚不踏油盘。
5、高速切削时，应使用断屑器和挡护屏。
6、禁止高速反刹车，退车和停车要平稳。
7、清除铁屑，应用刷子或专用钩。
8、用锉刀打光工件，必须右手在前，左手在后；用砂布打光工件，要用“手夹”等工具，以防绞伤。
9、一切在用工、量、刃具应放于附近的安全位置，做到整齐有序。
常用各种数控机床控制面板功能简介数控机床的控制面板是数控机床最重要的部分之一，它是数控编程和加工的核心。
本文将介绍常用各种数控机床控制面板的功能，以帮助读者更好地了解数控机床的操作方法。
数控机床控制面板基本介绍数控机床控制面板是数控机床的操作界面，通常包括主界面、编程面板、存储面板、参数设置面板、IO口扩展面板、轴面板等多个部分。
在不同的数控机床上，这些面板的形式和布局都有所不同，但它们的基本功能却都是相似的。
数控机床上的控制面板通常由控制器、断电保留器、推动按钮开关、转换开关、指示灯以及手轮等多个组成部分组成。
数控机床控制面板的常见功能1. 动态调整功能动态调整功能是数控机床上比较常见的控制面板功能之一。
这个功能通常可以让操作者通过手柄来调整机床的不同参数，比如调整加工速度、加工深度等等。
这种功能通常非常的实用，可以大大提高数控机床的加工效率。
2. 编辑程序功能数控机床控制面板的另一个常见功能是程序编辑功能。
这个功能可以让操作者自行编写程序代码，并通过控制面板来将程序下载到数控机床中，以便机床可以进行自动加工。
3. 加工记录功能加工记录功能是数控机床上非常重要的功能之一。
它可以记录机床加工时的各项数据，例如加工时间、加工精度、加工速度、加工温度等等，以便后续的数据分析和加工优化。
4. 设备监控功能数控机床控制面板通常都可以提供设备监控功能。
这个功能可以监测设备的各项参数，包括温度、电压、电流等等，以确保设备正常运行，并且及时预警设备出现故障的情况。
5. 自动校准功能自动校准功能是数控机床上比较高级的功能之一。
它可以让机床在加工前自行进行校准，以确保机床的加工质量和精度。
6. 报警系统数控机床控制面板上的报警系统是非常重要的功能之一。
这个功能可以在机床出现故障时发出警报，并解决故障及时避免机床太大的损害。
7. 模拟仿真功能数控机床控制面板上一些高端机床还会提供模拟仿真功能。
这个功能可以对加工过程进行模拟，以便操作者可以更好地了解机床运转过程，从而进行更优化的改进。
数控铣床基本操作数控铣床是目前工业生产中普遍使用的金属加工设备，通过预先编写好的程序指挥电脑控制铣刀沿着特定路径进行切削加工。
其加工精度高，效率大大提升。
本文将介绍数控铣床的基本操作步骤。
一、开机将控制台上的开关置于“ON”位置，等待主轴及其他机床部件启动，通常需要等待一段时间才能操作。
二、件零界面打开相应的加工程序，进入件零界面，确认操作台上的工件夹紧装置已夹紧工件。
三、刀具预备按照预定的加工程序选择刀具，安装到刀柄上。
选择合适的工具后，进行零点预置操作。
将工具插入卡格内，对其重新设定零点。
四、各轴回归将控制台上的轴选钮选择所需要进行调整的轴，使用手柄调节轴的位置，对其进行回归。
五、调整坐标通过控制面板上的编辑坐标功能，来进行坐标系轴向的调整。
将坐标值调整到指定数值。
六、手动操作有时需要进行手动操作，以进行协调调整或测试加工效果等。
在此情况下，可以选择手动操作模式，执行加工程序完成拟定的操作步骤。
七、编写加工程序数控铣床加工的特点之一是事先编写好加工程序，使用G、M 代码来控制不同的操作。
在程序中，需要定义加工刀具、加工轨迹等。
确保加工程序的准确性。
八、调整加工预设参数各厂家的数控铣床提供各种加工预设参数，如加速度、速度减缓度等。
在安装和初次使用时，需要根据具体情况进行调整。
九、加工操作通过控制台上的操作按钮完成加工操作。
控制台上通常分为一些卡片，每个卡片制定了不同的加工操作，例如：（1）设置刀具、确定加工序列过程（2）定位物料槽，并且确定工具运行方式（3）协调原点，设置其轴向（4）切割操作，根据指定参数进行切割（5）程序结束，进行刀器装夹和保养等操作。
十、维护保养保持设备的良好工作状态和正确的维护是提高设备运行的关键。
经常进行机床维护保养，如清洁工作、润滑、检查机床部件是否正常等。
总之，数控铣床的基本操作，需要熟练掌握其配置参数、程式的编写、刀具和工件安装、加工操作等方面的操作。
正确机把工程降低因疏忽和偏差带来的损失，提高运转效率。
FANUC-0i 数控系统操作面板和手动操作面板如图所示（1）MODESELECT（方式择Y 、X 2（1时可采用此方法。
（2）微调：本机床系统的微调需使用手轮来操作。
将方式开关置为“手轮”方式档。
再在手轮中选择移动轴和进给增量，按“逆正顺负”方向旋动手轮手柄，则刀具主轴相对于工作台向相应的方向移动，移动距离视进给增量档值和手轮刻度而定，手轮旋转360o ，相当于100个刻度的对应值。
3．MDI 程序运行（1）置手动操作面板上的方式开关于MDI 运行方式。
（2）按数控面板上的“PROG ”功能键。
屏幕显示如图所示。
当前各指令模态也可在此屏中查看出。
（3）在输入缓冲区输入一段程序指令，并以分号（EOB ）结束，然后按INSERT （插入）键，程序内容即被加到番号为O0000的程序中。
本系统中MDI 方式可输入执行最多6行程序指令，而且在MDI 程序指令中可调用已经存储的子程序或宏程序。
MDI 程序在运行以前可编辑修改，但不能存储，运行完后程序内容即被清空。
若用M99作结束，则可重新运行该MDI程序。
（4）程序输入完成后，按“循环启动”键即可实施MDI运行方式。
4．程序输入及调试1）．程序的检索和整理程序的检索是用于查询浏览当前系统存贮器内都存有哪些番号的程序，程序整理主要用于对系统内部程序的管理，如删除一些多余的程序。
（1）将手动操作面板上的工作方式开关置编辑（EDIT）或自动挡，按数控面板上的程序（PROG）键显示程序画面。
（2）输入地址“O”和要检索的程序号，再按 [O SRH] 软键，检索到的程序号显示在屏幕的右上角，若没有找到该程序，即产生“071”的报警。
再按 [O SRH] 软键，即检索下一个程序。
在自动运行方式的程序屏幕下，按“?”软键，按“FL.SDL”软键，再按“目录（DIR）”软键，即可列出当前存贮器内已存的所有程序。
（3（4O0010，（①为待输程序番号（如INSERT）键，则该程序番号就自动出现在程序显示区，各具体的程序行就可在其后输入。
KND凯恩帝数控系统面板使用说明一、KND凯恩帝数控系统面板概述KND凯恩帝数控系统面板是一种用于数控机床操作的控制面板，它包含了各种控制按钮、显示屏和调节器，可以通过操作面板来控制机床的运行和参数设置。
下面将详细介绍KND凯恩帝数控系统面板的各个部分和使用方法。
二、面板介绍1.显示屏：KND凯恩帝数控系统面板配备了高清彩色液晶屏，用于显示机床的运行状态、参数设置和各种操作信息。
2.功能按钮：面板上有一排功能按钮，包括主菜单、程序管理、手动操作、辅助功能等。
通过这些按钮可以进入系统的不同功能界面。
3.数字键盘：面板上的数字键盘用于输入数字、字母和特殊字符，可以通过数字键盘输入各种参数和指令。
4.机械手柄：面板上配备了机械手柄，用于手动操作机床，包括机械手轴向运动、对刀偏置和手动进给等。
5.变速旋钮：面板上的变速旋钮用于调节机床的进给速度和主轴转速，可以通过旋转变速旋钮来调整。
6.信号指示灯：面板上还有一些信号指示灯，用于显示不同的机床状态，如系统运行、报警和通讯状态等。
三、使用方法1.开机与关机-开机：按下面板上的电源按钮，等待系统自检完成后，显示屏会显示欢迎信息，表示系统已经启动成功。
-关机：按下面板上的关机按钮，等待系统关闭完成后，系统会断电，显示屏熄灭。
2.功能菜单操作-按下主菜单按钮，进入主菜单界面。
-使用数字键盘输入菜单号码，按下确认键，进入对应的功能界面。
-在功能界面中，使用数字键盘输入具体操作指令或参数，按下确认键即可执行。
3.手动操作-按下手动操作按钮，进入手动操作界面。
-使用机械手柄进行手动操作，可通过旋转机械手柄控制机械手轴向运动，通过推动机械手柄控制手动进给。
-在手动操作界面可以进行对刀偏置，输入偏置值后按下确认键，机床会进行对刀操作。
4.编程及程序管理-按下程序管理按钮，进入程序管理界面。
-在程序管理界面可以进行程序的添加、修改和删除操作。
5.参数设置-按下主菜单按钮，选择菜单中的参数设置功能。

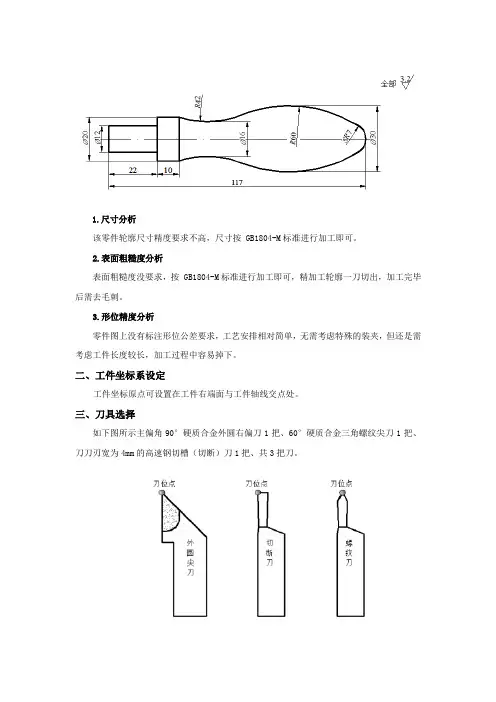

1.尺寸分析
该零件轮廓尺寸精度要求不高，尺寸按 GB1804-M标准进行加工即可。
2.表面粗糙度分析
表面粗糙度没要求，按 GB1804-M标准进行加工即可，精加工轮廓一刀切出，加工完毕后需去毛刺。
3.形位精度分析
零件图上没有标注形位公差要求，工艺安排相对简单，无需考虑特殊的装夹，但还是需考虑工件长度较长，加工过程中容易掉下。
二、工件坐标系设定
工件坐标原点可设置在工件右端面与工件轴线交点处。
三、刀具选择
如下图所示主偏角90°硬质合金外圆右偏刀1把、60°硬质合金三角螺纹尖刀1把、刀刀刃宽为4mm的高速钢切槽（切断）刀1把、共3把刀。
四、切削用量选择
车右边外轮廓：主轴转速度S600,进给量F100，切削深度ap2mm。
车左边外轮廓：主轴转速度S600,进给量F60，切削深度ap1.5mm。
切槽及切断：主轴转速度S200,进给量F20，切削深度ap3.5mm。
五、G指令选择
车右边外轮廓：G71、G70
车左边外轮廓：G73、G70
切槽： G75
六、技术文档编制。
