MNS型低压抽出式开关柜使用说明书一、概述MNS型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜（以下简称装置）。
本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区，高层建筑等场所，作为交流50～60Hz、额定工作电压660V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。
在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时，能满足与计算机接口的特殊需要装置是根据电力部门、广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜。
产品具有分断，接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为新型低压抽出式开关柜供用户选用。
本装置符合IEC439、VDE660第5部分和《低压成套开关设备和控制设备》国家标准，JB/T9661-1999《低压抽出式成套开关设备》专业标准。
二、正常使用环境条件● 周围空气温度不高于＋40℃，不低于－5℃，并且24h内其平均温度不高于＋35℃；● 大气条件：空气清洁，相对湿度在最高温度为＋40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如＋20℃时为90%，但为考虑到温度变化，有可能会偶然地产生适度的凝露；● 海拔高度不超过2000m；● 本装置适应于以下温度的运输和储存过程：－25℃至＋55℃的范围之间，在短时间内(不超过24h)可达到＋70℃，在这些极限温度下装置不应遭受到任何不可恢复的损伤，而且在正常的条件下应能正常工作；三、产品特点● 设计紧凑：以较小的空间容纳较多的功能单元；● 结构通用性强，组装灵活：采用25mm模数设计，方便柜内空间分割及抽屉加深的可能，能满足各种结构形式、防护等级及使用环境的要求；● 采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。
MNS是一种模块化、多功能的低压配电柜。
应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统：配电和电动机控制系统。
MNS采用的柜体结构具有高度的灵活性。
根据您的需要或不同的使用场合，柜体内可安装多种型号及规格元器件；根据不同的用电设备，多种类型的馈电单元可以装在同一列柜或同一台柜中。
如:馈电回路与电动机控制回路可混装在一起。
MNS是一种全系列的低压开关柜，可以满足您全方位的需求。
适用于4000A以下的所有低压系统。
MNS可以提供高水准的可靠性和安全性。
人性化的设计，加强了对人身和设备安全所需的保护。
MNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的要求。
执行标准:IEC60439.GB7251.1。
技术数据1、一般数据1.1 应用场合：配电、电动机控制1.2 执行标准：IEC60439、GB7251.11.3 环境温度：-5oC—40oC1.4 环境相对湿度40℃时不超过50%，在较低温度时，允许有较高的相对湿度，(如:20oC时为90%)1.5 安装地点：室内1.6 海拔高度：≤2000m2、机械数据2.1 进出线形式：电缆/母线槽(桥）2.2 电缆进出：顶部/底部2.3 接线形式：柜前/柜后2.4 防护等级：IP30、IP40、IP542.5 功能单元隔离形式：全隔离或部分隔离3、柜体尺寸3.1 高度：22003.2 宽度：600,800,900,10003.3 深度：600,800,10003.4 表面处理：高压静电环氧粉末喷涂妄603.5 柜体颜色：5Y8/1或根据用户要求4、电气数据4.1 额定绝缘电匝:至1000V4.2 额定工作电压:至660V4.3 额定频率:50/60HZ4.4 额定冲击耐受电压:8kV4.5 辅助电路额定电压:AC380.220V/DC24.6 过电压等级：Ⅲ4.7 污染等级：34.8 额定电流：5000A4.9 水平母线额定电流：5000A4.10 垂直母线额定电流：1000、1250A5、水平母线5.1 额定短时耐受电流：50/80/1OOkA5.2 额定峰值耐受电流：105/176/220kA6、垂直母线6.1 额定短时耐受电流: 50/80kA6.2 额定峰值耐受电流：105/176kA7、接地系统:TT，IT，TN-S,TN-C-S8、最大进出线断路器:5000A*(1)带玻璃门的柜体，其最小深度为725(2)为了方便水平母线的敷设,同一排列的系统,柜体深度应统一。
MNS低压开关柜使用说明书(全)目录1一般信息 (3)1.1一般信息 (3)1.2技术参数 (4)1.2.1 使用环境 (4)1.2.2装置的技术参数 (5)1.3安全建议 (5)2发货 (5)2.1包装 (6)2.2收货 (7)2.3搬运 (7)2.4存放 (10)3安装 (10)3.1现场准备 (10)3.2并柜 (11)3.3母排连接 (13)3.3.1母线系统介绍 (13)3.3.2主母排连接 (15)3.3.3接地排连接 (18)3.4动力电缆连接 (19)3.5二次回路接线 (20)3.6最终安装步骤 (21)3.7基本检查 (21)3.8设备首次通电 (21)4操作 (22)4.1设备操作 (22)4.1.1进线回路的操作 (22)4.1.1.1断路器操作说明： (23)4.1.2抽屉单元的操作 (23)4.1.2.1 8E/4、8E/2抽屉单元的操作 (24)4.1.2.2 8E、16E、24E抽屉单元的操作 (25)4.1.3抽屉的抽出与插入 (28)4.1.4抽屉单元的紧急解锁 (29)4.2设备内元器件操作 (29)4.3维护 (29)4.3.1开关柜中固定安装部分的维护 (29)4.3.2抽屉维护 (30)4.3.3通电前检查 (30)4.3.4故障发生之后的维护 (30)4.3.5预防性维护的频度 (31)4.5扩展 (32)4.5.1订货时所需信息 (32)4.5.2增加回路 (32)4.5.3增加一面柜子 (33)4.6常见问题 (33)1一般信息1.1一般信息MNS低压成套开关柜是根据我国电力发展的需要，参考国外MNS系列低压开关柜设计并加以改进开发的高级型低压开关柜，其技术参数符合IEC60439-1，和GB7251.1-2005《低压成套开关设备和控制设备》，适应各种供电、配电的需要，能广泛用于发电厂、变电站、工矿企业、大楼宾馆、市政建设等各种低压配电系统。
图1.1-1 低压MNS柜图MNS开关柜骨架采用特殊的C型材，模数为25mm，其设计紧凑，结构通用性强，组装灵活，模块化设计，能满足各种结构形式、防护等级及使用环境的要求其主要参数达到当代国际技术水平。

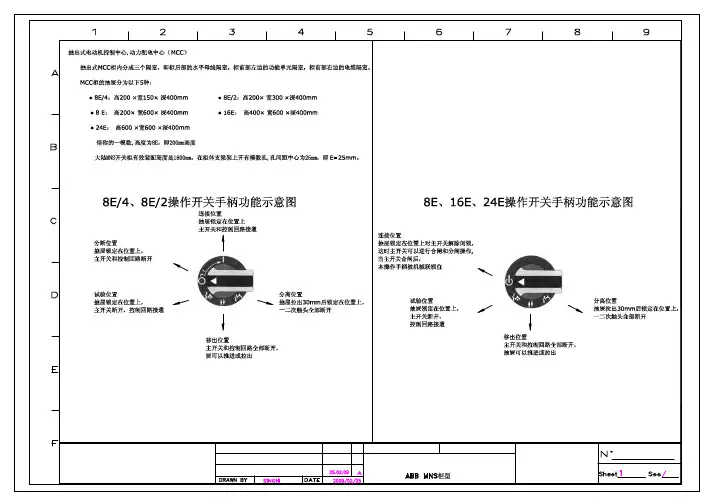

M N S抽屉开关操作说明MNS操作说明一．8E/4.8E/2抽屉开关小手柄操作说明1. 分离位置：抽屉拉出30mm后锁定在此位置上，主开关和控制回路全部断开。
2. 抽出位置：主开关和控制回路开，抽屉可推进和拉出。
3. 试验位置：抽屉锁定在此位置上，主开关断开，控制回路接通。
4. 分断位置：抽屉锁定在此位置上，主开关和控制回路断开。
5. 按下行程：开关手柄向里按动后，才能从O位置转向I位置，返回时不需推动，只需将手柄从I旋向O位，分闸后自动弹出。
6. 操作手柄给主开关分断、试验、分离三位置加挂锁，作为安全保护，最多可加3把挂锁。
（图）操作顺序：合闸：将手柄转到抽出位置推进到分离位置将手柄转到分离位置查看负荷侧接线可靠将手柄分离位置转到抽出位置向里推进到位后转到试验位置，试验控制回路可靠将手柄转到分断位置作好合闸准备手柄向下按同时向连接位置转动到位合闸完毕停电检修将手柄从连接位置转到分断位置手柄自动弹出将手柄转到抽出位置拉出抽屉停电检修二．8E-24E抽屉机构手柄操作说明1.当机构手柄达到连接位置时，机构解除机械闭锁，开关柄可进行合闸和分闸操作。
2.当主开关合闸后，机构手柄不可进行操作。
1．分离位置：抽屉拉出30mm后锁定在此位置上，主开关和控制回路全部断开。
2．抽出位置：主开关和控制回路开，抽屉可推进和拉出。
3．试验位置：抽屉锁定在此位置上，主开关断开，控制回路接通。
4．连接位置：抽屉锁定在次位置上，对主开关解除闭锁，这时主开关可以进行合闸和分闸，当主开关合闸后，本手柄被机构连锁装置锁住。
二8E-24E抽屉主开关手柄操作说明1．复位位置：带分励的抽屉及抽屉内断路器故障后，，其断路器一次回路断开。
在故障排除后，断路器需先复位后才可进行合分闸操作。
2．分断位置：主开关在断开位置。
3．连接位置：主开关和控制回路接通。
操作顺序：合闸：将机构手柄转到抽出位置主开关手柄转到分断位置推进到分离位置将机构手柄转到分离位置查看负荷侧接线可靠将机构手柄分离位置转到抽出位置向里推进到位后转到试验位置，试验控制回路可靠将机构手柄转到连接位置作好合闸准备主开关手柄从分断位置转动到连接位置合闸完毕停电检修：将主开关手柄从连接位置转到分断位置将机构手柄转到抽出位置拉出抽屉停电检修开关复位：带分励的抽屉及抽屉内断路器故障后，其断路器一次回路断开。
MNS低压抽出式开关柜技术说明书许继电气股份有限公司一、概述1、适用范围MNS组合式低压开关柜系统，适用于所有发电、配电和电力使用的场所，如：●主、副动力柜、配电柜●电动机供电和电动机控制中心●开环或闭环控制系统电力柜●电力系统●石油化工●工矿企业●公用事业●市政工程、商业建筑2、MNS系统特点● MNS组合式低压开关柜系统，在世界市场上经过多年使用，证实了它的价值。
整个系统充分考虑了将来的发展空间，可避免因为技术发展而被淘汰的风险。
● MNS系统采用的柜架结构具有高度灵活性，结构一旦组装完毕就不再需要维修。
柜体内可安装不同的标准元件，以满足各种使用要求。
由于整个系统包括电气结构采用了组合式的设计，这种优化的结构设计满足了各种元件的要求并能符合不同工作环境，达到相应的防护等级。
● MNS系统与传统产品相比，具有更多的优越性：●结构紧凑，节省柜体的体积；●柜体能背靠背排列；●配电回路布置经济；●全部选用标准元件，方便工程设计人员设计；●全系列标准化；●柜体可按工作和环境的不同要求设计出相应的防护等级；●在一个柜体中可自由安装不同型式的功能组件，如：固定式组件和抽出式组件；●设备更新改进方便；●设备运行连续性和可靠性高；●操作人员人身安全有保障。
3、技术标准MNS系统是经过型式试验的组合式低压开关柜，它符合： GB7251.1等标准要求。
4、工作和环境条件a、环境温度短时最高温度 +40℃24小时最高平均温度 +35℃最低温度 -5℃设备在高于上述环境温度中应使用降容运行。
对于测量、计量仪表和保护继电器等的工作条件，应遵照制造厂家的规定。
b、环境条件正常工作时气候环境按IEC60439-1等的规定。
周围环境相对湿度在40℃时为50﹪。
开关柜户内安装地点的条件应符合相应标准的要求。
在会产生凝露的场合，开关柜中将采用通风或加热等措施来防止凝露。
如开关柜安装在高于海拔2000米以上，设备要相应降容运行。
5、技术数据（见表一）二、结构设计1、框架MNS系统框架的基本零件为带有25mm间隔模数孔的C型骨架。
GCK、GCS、HNMNS低压开关柜操作保护说明书低压开关柜抽屉单元联锁操作要求：1.避免误分合断路器—抽屉单元必需处于工作位置时，断路器才能进行合、分闸操作。
2.避免带负荷移动抽屉单元—抽屉单元只有在断路器处于分闸状态下才能进行拉出或推入工作位置的操作。
一、GCK抽屉单元大体操作1.抽屉单元插入工作位置操作：抽屉单元断路器分合闸手柄必需处于分闸状态（断路器分合闸手柄处于水平状态时，断路器处于分闸状态）且摇进机构必需在抽出位置时（摇进机构红色小点指向抽出位置时，摇进机构处于抽出位置），将抽屉单元插入柜体导轨，轻推抽屉单元至行程止境，再将摇进机构手柄插入操作孔，顺时针旋转，将摇进机构摇至工作位置并抽出摇进机构手柄。
2.抽屉单元抽出位置操作：抽屉单元断路器分合闸手柄必需处于分闸状态（断路器分合闸手柄处于水平状态时，断路器处于分闸状态）且摇进机构必需在抽出位置时（摇进机构红色小点指向抽出位置时，摇进机构处于抽出位置），再将摇进机构手柄插入操作孔，顺时针旋转，将摇进机构摇至工作位置并抽出摇进机构手柄，完成抽屉单元抽出操作。
3.抽屉单元短路器合闸操作：在断路器合闸前，必需先抽屉单元摇进至工作位置，确认出线回路正常且无人作业时，将断路器分合闸手柄由水平位置顺时针旋转至垂直位置，断路器合闸，合闸指示灯有指示。
4.抽屉单元短路器分闸操作：在断路器分闸前，必需确认需要停电的出线回路是不是对应，将断路器分合闸手柄由垂直位置逆时针旋转至水平位置，断路器分闸，合闸指示灯熄灭。
二、GCS抽屉单元大体操作1.抽屉单元插入工作位置操作：抽屉单元断路器分合闸手柄必需处于抽出位置（断路器分合闸手柄处于左上一点钟方向，指向抽出位置）将抽屉单元插入柜体导轨，轻推抽屉单元至行程止境，将抽屉单元断路器分合闸手柄顺时针旋转至分闸位置（九点钟方向）。
2.抽屉单元抽出操作：抽屉单元断路器分合闸手柄必需处于分闸位置（断路器分合闸手柄处于九点钟方向，指向分闸位置），将抽屉单元断路器分合闸手柄逆时针旋转至抽出位置（一点钟方向）。
目录第一章技术说明 (7)1.1、技术参数 (7)1.2、MNS型环控电控柜柜体结构 (8)第二章安装与调试 (24)2.1、安装 (24)2.1.1 安装与搭接 (24)2.1.2 开关柜安装的补充说明 (26)2.1.3 底（顶）板的开孔 (27)2.2、柜体的固定 (27)2.3、电缆的连接 (28)2.3.1 开关柜电缆室内电缆的连接 (29)2.3.2 插入式回路或者抽出式回路（抽屉）的电缆连接 (30)2.3.3 不同包装单元之间的控制电缆通过走线槽连接 (30)2.3.4 电缆连接装置（转接件） (33)2.4、保护导体的连接 (33)2.5、中性排的连接 (34)2.6、特殊信息 (34)2.6.1 施工中断 (34)2.6.2 防护等级 (34)2.7、最终准备 (34)2.8、检查 (35)2.9、试车 (35)第三章使用操作说明 (36)3.1、电气设备元件的操作说明 (36)3.2、固定方法 (36)3.3、插入、隔离、方法 (36)3.3.1 插入式抽屉 (36)3.3.2 隔离式抽屉 (36)3.3.3 导轨式抽屉 (36)3.4、熔断器开关 (39)3.5、8E/4和8E/2的抽屉单元 (39)3.5.1抽屉单元中的复位断路器 (40)3.5.2 说明 (40)3.6 4E到48E的抽屉单元 (41)3.6.1 抽屉单元中的复位断路器 (42)3.6.2 说明 (42)3.6.3抽屉的移出 (42)3.7、特别提醒 (43)第四章维护与保养 (44)4.1、概述 (44)4.1.1最大允许有效热损耗Pveff (44)4.2 插拔式，隔离式和导轨式技术 (44)4.2.1 插拔，隔离和导轨式抽屉 (45)4.3、抽出式技术 (47)4.4 、更换和改变抽出式抽屉组件 (47)4.4.1 例一： (48)4.4.2 例二： (48)4.4.3 例三： (49)4.4.4 例四： (49)4.5 、设备检修时检查MNS的触头情况 (50)4.6 、接触部分的润滑 (50)4.6.1 一次插的润滑 (50)4.6.2 润滑抽出式抽屉互锁机构 (51)4.7、安装一次插 (51)4.7.1 安装 (51)4.7.2 测试 (51)4.7.3 触头电镀 (51)4.8 、油漆损伤 (52)4.8.1 损伤部位的准备 (52)4.8.2 实施 (52)4.9、机械损伤 (52)4.9.1 损伤部位的准备 (52)4.9.2 实施 (52)4.9.3 工具 (52)4.10 、螺栓连接的扭力 (52)4.10.1 应用范围 (53)4.10.2 螺栓连接的精确性 (53)4.10.3 扭力测试 (53)4.10.4 紧固扭力 (53)4.11、测量绝缘电阻 (53)4.11.1 需要测量哪种绝缘电阻 (54)4.11.2 最小的绝缘阻值是多少 (54)4.11.3 测量精度 (55)4.11.4 最小读数（操作误差30％） (55)4.11.4 电容充电 (55)4.12、维护间隔 (55)4.12.1 导则 (55)4.12.2 维护MNS开关设备 (55)4.12.3 维护和检查MNS开关柜 (56)4.12.4 维护与检查列表 (57)MNS型环控电控柜现场安装、运行与维护手册安全与责任1.安全建议危险⏹正确操作MNS型环控电控柜，要求搬运、安装、操作及维护都由具有相关资质的专业人员来进行；⏹为了避免人员遭受电击的危险，要求在安装或者维护之前对系统断电；⏹本指导手册的目的在于让相关人员熟悉MNSMNS环控电控柜的安装、维护保养过程及可能遇到的危险。
