体感游戏使用说明 1 安全警告与注意事项

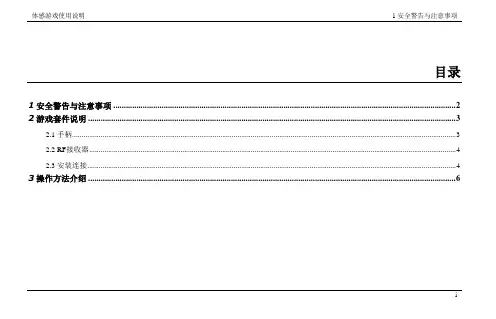

目录
1安全警告与注意事项 (2)
2游戏套件说明 (3)
2.1 手柄 (3)
2.2 RF接收器 (4)
2.3 安装连接 (4)
3操作方法介绍 (6)
i
1 安全警告与注意事项体感游戏使用说明
1 安全警告与注意事项
●使用时应使手柄对着光感条，中间请不要有物体阻挡，以免影响接收信号。
●建议在2-4米之间使用手柄，太远或太近会影响手柄的灵敏度，操作水平偏移不超过25度角。
●请在距离他人1米外使用手柄，以免挥动手柄时误伤他人。
●在使用手柄时请将电池盖装好，以免挥动手柄时把电池甩出去。
●在不使用时，请将手柄的电池拆出来放置，勿长时间放置于电池盒内。
●请不要将电池置于火中。
●手柄电池请使用两个 AA 1.5V干电池，勿使用其它型号或大于规定电压的电池。
●非充电电池请勿充电，儿童充电时应由成人监护下充电。
●充电电池在充电前请先从手柄中取出，不同类型的电池或新旧电池请勿混用。
●装手柄电池时请按正确极性安装，用尽的电池请取出，且电源端子不得短路。
●以防用户游戏数据丢失，最好使用前先将U盘中的game文件夹内的游戏做备份。
●请勿改动U盘中的game文件夹及其中文件的名称，修改后将导致无法读取游戏数据。
●请保证U盘中的剩余空间大于50M，以确保游戏的正常运行。
●在进入游戏之前请确保各套件设备已正确连接，游戏运行中不允许插拔设备。
体感游戏使用说明 2 游戏套件说明
3
2 游戏套件说明
2.1 手柄
手柄的操作方法：
竖式操作手柄 横式操作手柄
折式操作手柄
2 游戏套件说明体感游戏使用说明2.2 RF接收器
（备注：康佳产品RF接收器为定制产品，届时形状会有变化，原理相同。以出货产品为准）
2.3 安装连接
2.3.1 电池安装
1)向后推动电池盖活动端子，向上移电池盖,把电池盖取下。
2)将电池按电池盒中的正负极标示放入到电池盒中，如右图所示。
3)把电池盖合上,用力把电池盖活动端子往前推，扣住手柄即可。
体感游戏使用说明 2 游戏套件说明2.3.2 系统连接示意图
光感条连接RF接收器
主机芯片部分
内置康佳TV
连接步骤如下所述：
5
3 操作方法介绍体感游戏使用说明
步骤 1将光感条电源的一端接到RF接收器接入口，另一端接到光感条上。
步骤 2将RF接收器的USB接口接到主机侧面的USB接口上。
步骤 3将装有游戏软件的U盘接到主机后背板的USB接口上。
步骤 4将主机与电视终端按产品说明书中的连接方式正确连接。
步骤 5打开电视机电源开关并调整到AV 视频模式或者HDMI视频模式。
步骤 6打开主机的电源开关。
步骤 7打开手柄的电源开关。
----结束
3 操作方法介绍
使用的U盘为带有游戏软件的随机配送的U盘，非一般U盘，请不要格式化或删除U盘中的game文件夹。
体感游戏使用说明 3 操作方法介绍 7
? 在使用时，若手柄与RF 接收器指示灯一直闪烁，表示手柄与主机没有连接上，需要将手柄与主机进行人工对码。
对码操作方法：
RF 接收器的左侧有一个对码键，打开手柄的电池盖，也可以看到一个黑色按钮，开机后，同时按下这两个按钮，
就可以开始对码。对码时RF 接收器指示灯闪烁蓝灯，手柄闪烁蓝灯，对码完成后手柄指示灯停止闪烁，长亮蓝
灯，RF 接收器指示灯长亮红蓝双色灯，手柄断电或对码不成功时亮红灯。
?
在游戏列表界面时请使用遥控器操作，进入游戏后才可以使用手柄进行操作。 ?
请将光感条放置在附近没有强光的地方，以免造成使用时光标跳动。 ?
在操作手柄过程中，使用手柄上两个C 键的功能相同，使用D 键与食指按键功能相同。 ? 部分游戏可进行光标操作，部分为无光标操作，两种操作下按键功能不相同。
开机对码后默认为光标操作，RF 接收器指示灯亮红蓝双色灯。在游戏列表界面长按对码键2秒，RF 接收器指示灯亮蓝灯即可切 换到无光标操作。
? 在玩游戏的过程中，用户可按手柄上的 键暂停，弹出菜单。在该菜单中可以进行继续游戏、重新开始、游戏设置、返回主
界面的操作。
