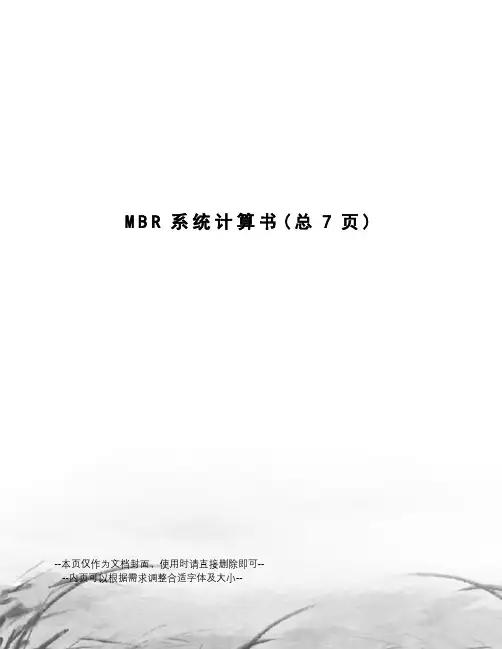

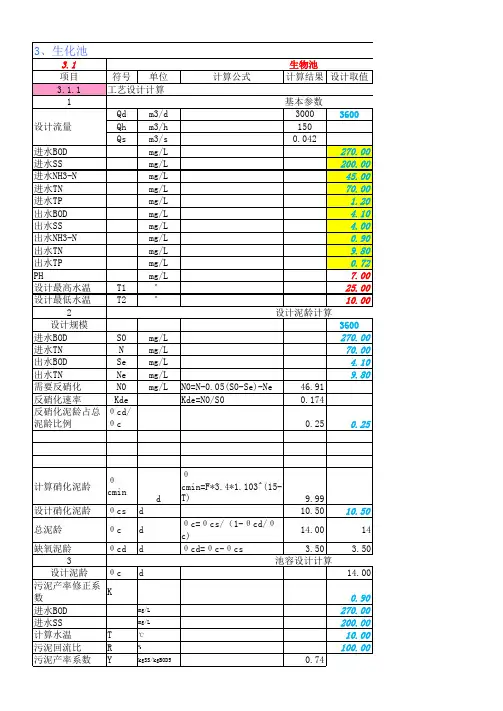

M B R系统计算书(总7页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1000吨污水MBR方案设计目录一工程概况 (3)1 进水流量 (3)2 工艺流程图 (3)二系统设计 (3)⑴粗格栅 (3)⑵调节池 (3)⑶提升泵 (4)⑷细格栅 (4)⑸生化池 (4)⑹膜池 (4)⑺污泥回流泵 (4)⑻产水泵 (5)⑼产水加药泵 (5)⑽反冲洗泵 (5)⑾反冲洗过滤器 (6)⑿次氯酸钠加药槽 (6)⒀次氯酸钠加药泵 (6)⒁盐酸加药槽 (6)⒂盐酸加药泵 (6)⒃鼓风机 (7)⒄产水池 (7)⒅起重机 (7)三仪表与设备 (7)⑴产水自动阀 (7)⑵反洗自动阀 (7)⑶产水流量计 (8)⑷反洗流量计 (8)⑸膜吹扫鼓风流量计 (8)⑹产水压力变送器 (8)⑺反洗压力变送器 (8)⑻液位计 (8)一 工程概况1 进水流量Q 进=1000t/d=1000/24m 3/h=h ,取整Q 进=42m 3/h ; 产水流量:Q 产水平均=Q 进*=42*h=h Q 产水瞬时=Q 产水平均/=h ,取整Q 产水瞬时=48m 3/h 2 工艺流程图二 系统设计⑴粗格栅类型:回转式格栅栅隙:25mm宽度:1000mm安装倾角:60度 ⑵调节池停留时间:5h池体深度:3m 超高圆池直径:5m粗格栅 调节池 细格提升泵房 污泥回流泵房 产水池生化池 出水⑶提升泵数量:2台(1用1备)类型:潜污泵型号:80QW50-10-3流量:50m3/h扬程:10m功率:3kW材质:SS304启动方式:变频启动⑷细格栅类型:回转式格栅栅隙:3mm宽度:1000mm安装倾角:60度⑸生化池停留时间:8h池体深度:池体体积:V=长*宽*高=13*7*=⑹膜池膜片数量:216片膜架数量:12个,每架18片。
水力停留时间:体积:长*宽*高=13*6*=273m3⑺污泥回流泵数量:2台(1用1备)类型:潜污泵流量:80L/s扬程:7m功率:4kW材质:SS304启动方式:变频启动⑻产水泵数量:3台(2用1备)类型:自吸泵型号:KZ25-32流量:25m3/h扬程:32m允许吸上真空高度:功率:材质:SS304启动方式:变频启动⑼产水加药泵数量:2台(1用1备)类型:柱塞计量泵型号:流量:h功率:材质:SS304启动方式:全频启动⑽反冲洗泵数量:2台(1用1备)类型:离心泵流量:25m3/h启动方式:变频启动⑾反冲洗过滤器数量:1台类型:带式精度:50微米⑿次氯酸钠加药槽数量:1个容积:50L材质:PE⒀次氯酸钠加药泵数量:2台(1用1备)类型:柱塞计量泵型号:J-Z100/流量:100L/h功率:材质:SS304⒁盐酸加药槽数量:1台容积:20L材质:PE⒂盐酸加药泵数量:2台(1用1备)类型:柱塞计量泵型号:J-W25/流量:25L/h功率:材质:SS304⒃鼓风机数量:3台(2用1备)类型:罗茨鼓风机型号:RC-100通气量:525m3/h压力:⒄产水池数量:1座体积:πR2*h=*52*4=314m3⒅起重机数量:一座类型:桥式起重机最大起重:三仪表与设备⑴产水自动阀数量:2个类型:气动管径:DN80⑵反洗自动阀数量:2个类型:气动管径:DN80⑶产水流量计数量:2个类型:气动管径:DN65⑷反洗流量计数量:2个类型:气动管径:DN65⑸膜吹扫鼓风流量计数量:2个类型:玻璃转子流量计吹气量:525Nm3/h⑹产水压力变送器数量:2台类型:压力变送器规格:—材质:SS316⑺反洗压力变送器数量:2台类型:压力变送器规格:0—材质:SS316⑻液位计类型:浮球式液位计数量:若干个(膜池,产水箱,次氯酸钠加药槽,盐酸加药槽)。

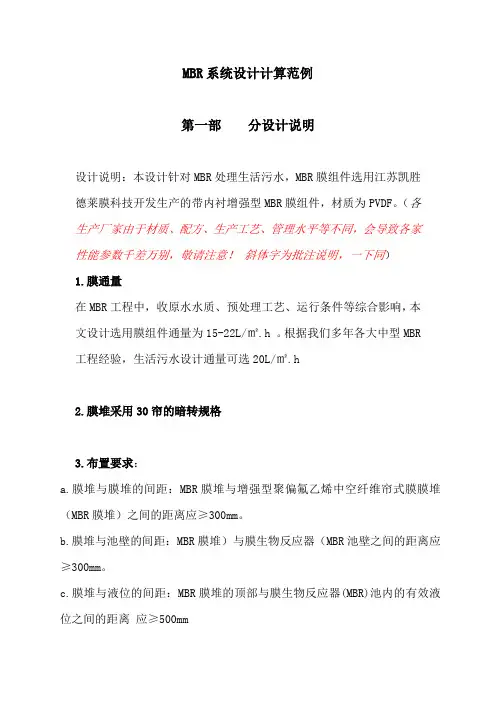

MBR系统设计计算范例第一部分设计说明设计说明:本设计针对MBR处理生活污水,MBR膜组件选用江苏凯胜德莱膜科技开发生产的带内衬增强型MBR膜组件,材质为PVDF。
(各生产厂家由于材质、配方、生产工艺、管理水平等不同,会导致各家性能参数千差万别,敬请注意!斜体字为批注说明,一下同)1.膜通量在MBR工程中,收原水水质、预处理工艺、运行条件等综合影响,本文设计选用膜组件通量为15-22L/㎡.h。
根据我们多年各大中型MBR 工程经验,生活污水设计通量可选20L/㎡.h2.膜堆采用30帘的暗转规格3.布置要求:a.膜堆与膜堆的间距:MBR膜堆与增强型聚偏氟乙烯中空纤维帘式膜膜堆(MBR膜堆)之间的距离应≥300mm。
b.膜堆与池壁的间距:MBR膜堆)与膜生物反应器(MBR池壁之间的距离应≥300mm。
c.膜堆与液位的间距:MBR膜堆的顶部与膜生物反应器(MBR)池内的有效液位之间的距离应≥500mm一.膜组件、膜堆的选型设计1.1设计处理量MBR系统设计处理量为5000m³/h1.2膜组件的选型本项目设计采用江苏凯胜德莱膜科技产品型号:KH-MBR-15-CO-PVDF型帘式膜组件膜材质:内衬加强型PVDF(永不断丝)膜面积:15平米膜孔径:0.05um组件尺寸:1850×655×40mm(高×宽×厚)注意:以上膜组件参数只针对本工程使用的KH-MBR-15-CO-PVDF型MBR 帘式膜。
1.3运行过程及参数本MBR工艺中,采用“不间断曝气,间歇抽吸”的工作运行方式,运行10min为一个周期。
过滤:8.5min(常用典型工艺条件为8min,可调整)间歇:1.5min(常用典型工艺条件为2min,可调整)第二部分MBR膜组件的数量设计计算及配套设备的选型2.1膜组件数量设计计算全过程处理水量Qj运行8.5min停歇1.5min 5000.000m3/d运行周期T10.000min 间歇时间 1.500min 每日实际运行时间20.400每小时实际产水量Qs245.098m3/h设计通量按设计导则取根据水质和工程中应用经验:生活污水设计通量选取20L/m2.h 20.000L/m2.h所需膜面积S=12254.902m2MBR组件膜面积为15.000平米KH-MBR-15-CO-PVDF有效组件面积(凯胜德莱膜科技)由于间歇产水,每帘实际产水量Q16.120m3/d组件数量816.993帘组件数量取整数n=820.000帘41帘装一膜堆,共计20个膜堆膜通量校验真实膜面积Sz12300.000m2真实膜平均通量19.927L/m2.h最大时的膜通量(处理量变化系数1.2)23.912L/m2.h这边取 1.2 MBR反应池曝气量曝气量(依水质选择,凯胜德莱膜产品用于工业废水的气水比在20:1到30:1,生活污水一般膜片10:1——20:1之间,设计时气水比取15.0052.275m3/min以此空气量的值为基础,运转时确定活性污泥的DO值和旋回流的状况后,调整空气量换算为单位膜面积曝气量为 4.250L/m2.min备注:每平方米清洗膜所需的空气量:3.5-5.2L/m2.min,最大不超过5.2L/m2.min。

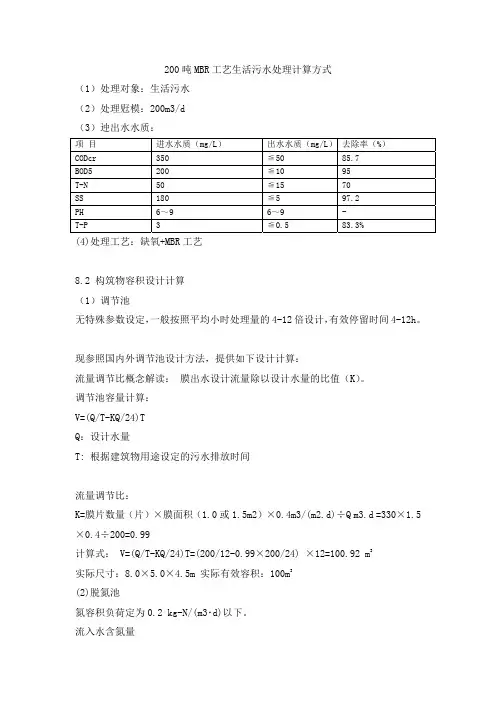

200吨MBR工艺生活污水处理计算方式(1)处理对象:生活污水(2)处理觃模:200m3/d(3)迚出水水质:项 目 进水水质(mg/L) 出水水质(mg/L)去除率(%) CODcr 350 ≦50 85.7BOD5 200 ≦10 95T-N 50 ≦15 70SS 180 ≦5 97.2PH 6~9 6~9 -T-P 3 ≦0.5 83.3%(4)处理工艺:缺氧+MBR工艺8.2 构筑物容积设计计算(1)调节池无特殊参数设定,一般按照平均小时处理量的4-12倍设计,有效停留时间4-12h。
现参照国内外调节池设计方法,提供如下设计计算:流量调节比概念解读: 膜出水设计流量除以设计水量的比值(K)。
调节池容量计算:V=(Q/T-KQ/24)TQ:设计水量T: 根据建筑物用途设定的污水排放时间流量调节比:K=膜片数量(片)×膜面积(1.0或1.5m2)×0.4m3/(m2.d)÷Q m3.d =330×1.5×0.4÷200=0.99计算式: V=(Q/T-KQ/24)T=(200/12-0.99×200/24) ×12=100.92 m3实际尺寸:8.0×5.0×4.5m 实际有效容积:100m3(2)脱氮池氮容积负荷定为0.2 kg-N/(m3・d)以下。
流入水含氮量200.0 m3/d×0.035kg-N/m3=7.0 kg/d需要容量7.0 kg/d÷0.2 kg-N/(m3・d)=35.0 m3以上实际尺寸: 5.0m×2.0m×4.5m (实际有效容积40m3)(3) 硝化池氮容积负荷定为0.25 kg-N/(m3・d)以下。
流入水含氮量200.0 m3/d×0.05kg-N/m3=10.0 kg/d需要容量10.0 kg/d÷0.25 kg-N/(m3・d)=40.0 m3以上实际尺寸:5.0m×2.0m×4.5m(实际容量40m3)※ 以上尺寸应该为考虑到了膜组件的设置面积后的容量。

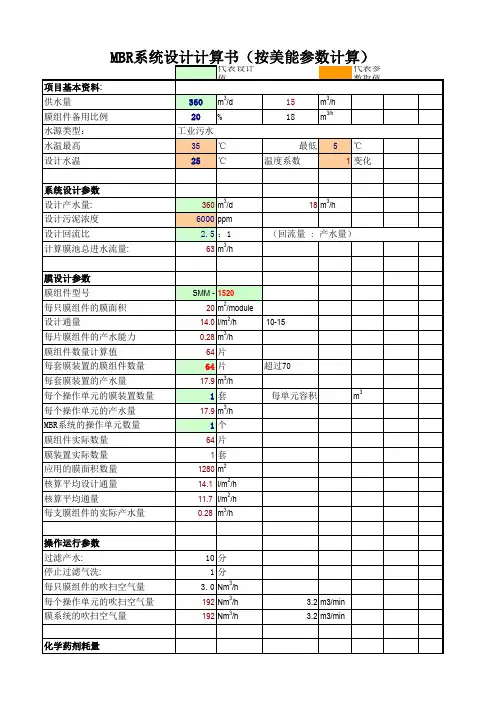

超滤膜初步计算1、超滤膜膜通量 Tc =选取202、设 计 流 量 Q =1000.03、超滤膜每日工作时间 t c按19.5h计19.54、膜总面积 Fc=2564.15、国产膜的通量考虑系数 1.5国产膜总面积Fc=3846.25、单只膜组(管)面积 Fa =选取4006、膜组(管)数量 n c=9.62实际膜面积4000.00核算过滤通量12.827、每平方米清洗膜所需空气量q q= 4.28、清洗模组所需空气量 q=16.809、膜反冲洗流量假定扬尘为15m的水泵30.0010、膜反冲洗水泵的流量长2100mm,宽1500mm,高2000mm120.00相关资料MBR膜池初步计算11、膜池进水BOD浓度C0200.0012、膜池有效高度 h=长2100mm,宽1900mm,高2000mm4膜池有效宽度 B=设定7.51,各单元L/(m2.h)管式超滤膜Tc 选取68 m3 / d厦门净沃帘式膜Tc 选取20~25 h厦门净沃帘式膜标准过滤通量0.39 m2膜通量需增加20%~50%m2m2/支支10取值m2L/(m2.h)10~12L/(min.m2)4.2~5.6m3/minL/(h.m2)30~40Lm3/h76.92m 3/h(按实际需要面积计算)mg/l mmm m3kgBOD/(m3.d)m3m3个代表参数取值42m 3/h 50m 3/h原因:开10停1min不产水及预留处理量最低5℃温度系数1(通量变化1.6%/℃)50 m 3/h10-15注意:MCR工艺取15-30双数,不宜超过70每单元容积m3(回流量 : 产水量)(一般取1.0~1.5),生活污水取1.210m3/min10m3/min%;密度 1.18kg/L%;密度 1.14kg/L (17%HCl 1.1kg/L)日1次L 药液浓度200ppm3.3吨天或者当跨膜压差超过5米ppm;(2) H2SO4溶液0.5%0.8吨1.8吨共用产水泵1,各单元单独使用产水泵2@5mH1用1备37.0KW @ 10 mH2用1备 3.7KW @ 10 mH1用1备7.5KW0.8MPa 1用1备 2.2KW 1MPa 1套-0.09MPa 1用1备 2.2KW -0.09MPa1套@ 10 mH 1用1备0.03KW @ 10 mH1台0.06KW 7次MC清洗1.9次R C 清洗4-20mA 1套 4-20mA 1套4-20mA 1套2套4-20mA 1套2套电导式1套2套PN101套2套PN101套2套PN101套2套PN101套2套PN101套2套PN103台6台PN103台6台元/千瓦•时10%NaOCl 1600元/吨元/吨30%NaOH1200元/吨36万度/年0.17元/吨水0.009元/吨水总计可进行可进行L/(m2.h)L/(m2.h)每日工作时间19.5h m3/(m2.d)水及预留处理量。

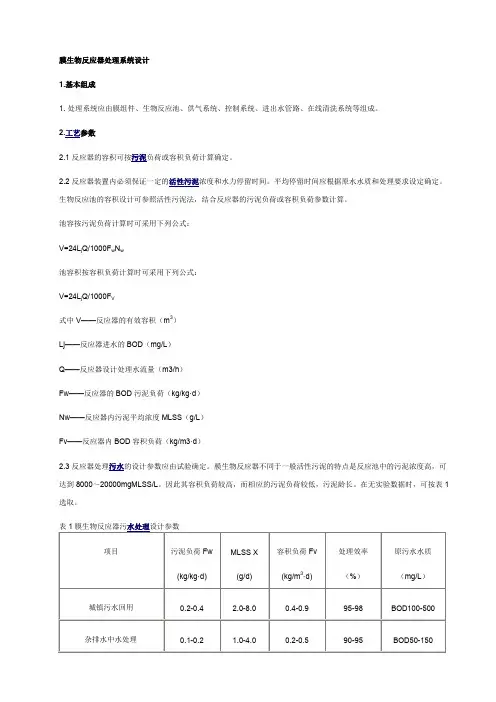

B.生活污水的处理(表4,表5)反应器处理生活污水的典型工艺流程如下:污水格栅调节池膜生物反应器清水池(消毒)达标排放或回用2.4反应器的供气量必须满足按活性污泥法的需要量,并同时满足膜表面清洗所需空气量。
具体数据参照东丽浸没式平板膜组件技术说明2.5当对出水的氨氮或总氮有严格限制时,反应器应具备脱氮功能。
可采用间歇曝气工艺或设置脱氮区。
2.6当对出水的除嗅或脱色有严格要求时,后处理装置应具有除嗅或脱色功能。
可采用活性炭或化学氧化处理工艺。
3.系统调试膜处理装置在正式运行前必须进行系统高调试。
调试可按下列步聚进行:3.1系统空车调试。
先检查各种设备的安装是否符合设计要求,特别是曝气池中的膜组件安装是否符合设计要求以及曝气管是否在同一高程上,其误差不得超过设计规定值。
然后按照说明书的规定,对各种设备进行空车调试,达到要求后方可转入下一步。
3.2清水联动试车。
试车前应检查反应器池水位高度是否满足设计要求,观察反应器系统自动控制及其他机械设备的运行状况。
清水联动试车时,水温应大于4℃3.2.1启动设备。
应在做好启动准备后进行。
操作前应在开关处悬挂指示牌。
操作人员启闭电器开关,应按电工操作规程执行。
3.2.2膜组件出水手动试运行。
当反应池内水达到时中水位时,手动启动出水泵并调节出水阀门,观察出水泵进口处压力和出水口流量的变化。
调节出水量至膜片清水最大出水量3.2.3系统自动控制运行调试。
当系统进行自动运行状态时,系统自动完成进水、曝气、出水、消毒等程序,然后进行带负荷调试运行直到设计要求。
4.活性污泥的培养驯化4.1活性污泥的培养和驯化可分为间歇式和连续式两阶段进行。
间歇培养:在反应器内接种一定量的活性污泥,开启鼓风机曝气,控制溶解氧在适当范围内,随时检测溶解氧、PH值、MLSS和用显微镜观察生御相变化。
间歇培养数日。
连续培养:当反应池内有一定量的活性污泥时可连续培养。
连续培养数日,当活性污泥浓度到一定浓度后可转入正常运行。

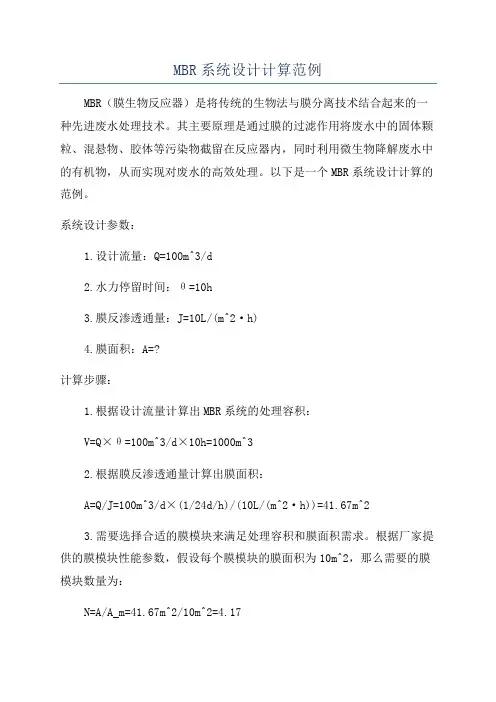

MBR系统设计计算范例MBR(膜生物反应器)是将传统的生物法与膜分离技术结合起来的一种先进废水处理技术。
其主要原理是通过膜的过滤作用将废水中的固体颗粒、混悬物、胶体等污染物截留在反应器内,同时利用微生物降解废水中的有机物,从而实现对废水的高效处理。
以下是一个MBR系统设计计算的范例。
系统设计参数:1.设计流量:Q=100m^3/d2.水力停留时间:θ=10h3.膜反渗透通量:J=10L/(m^2·h)4.膜面积:A=?计算步骤:1.根据设计流量计算出MBR系统的处理容积:V=Q×θ=100m^3/d×10h=1000m^32.根据膜反渗透通量计算出膜面积:A=Q/J=100m^3/d×(1/24d/h)/(10L/(m^2·h))=41.67m^23.需要选择合适的膜模块来满足处理容积和膜面积需求。
根据厂家提供的膜模块性能参数,假设每个膜模块的膜面积为10m^2,那么需要的膜模块数量为:N=A/A_m=41.67m^2/10m^2=4.17由于不能使用部分膜模块,所以需要选择满足或接近需求的整数个膜模块。
在这种情况下,选择4个膜模块足以满足MBR系统的设计要求。
4.将所选的4个膜模块按照设计要求进行布置,确保能够充分利用系统空间并保证良好的运行效果。
5.设计适当的污泥负荷,以维持MBR系统的正常运行。
根据流量和污泥生物处理需求进行计算,并制定相应的污泥处理措施。
6.设计适当的通风和搅拌系统,以保证废水充分与微生物接触,并提高处理效果。
7.设计适当的回流比,以提高系统的处理效率并避免膜的堵塞和污染。
8.编制系统运行管理规程,包括定期检查、清洁和维护膜模块,替换损坏和老化的模块,对废水进行在线监测和调整系统运行参数等。
以上是一个MBR系统设计计算的范例。
在实际设计中,还需要考虑更多的因素,例如进水水质、废水成分、微生物种类及数量等,以优化系统性能和处理效果。

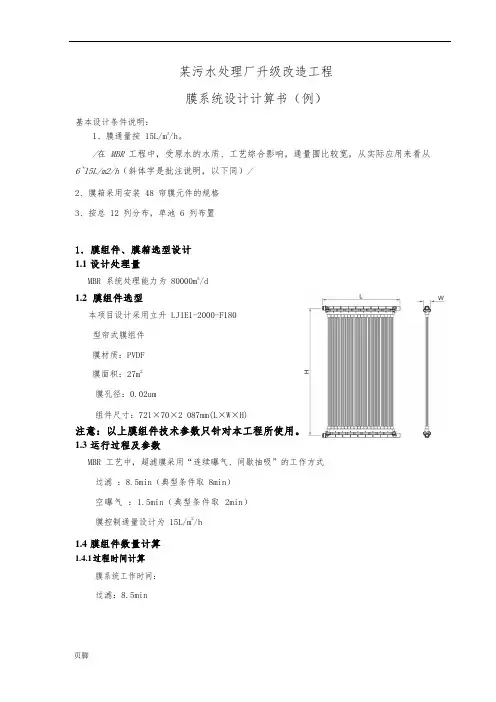

某污水处理厂升级改造工程膜系统设计计算书(例)基本设计条件说明:1、膜通量按 15L/m2/h。
/在MBR 工程中,受原水的水质、工艺综合影响,通量围比较宽,从实际应用来看从6~15L/m2/h(斜体字是批注说明,以下同)/2、膜箱采用安装 48 帘膜元件的规格3、按总 12 列分布,单池 6 列布置1.膜组件、膜箱选型设计1.1设计处理量MBR 系统处理能力为 80000m3/d1.2膜组件选型本项目设计采用立升 LJ1E1-2000-F180型帘式膜组件膜材质:PVDF膜面积:27m2膜孔径:0.02um组件尺寸:721×70×2 087mm(L×W×H)注意:以上膜组件技术参数只针对本工程所使用。
1.3运行过程及参数MBR 工艺中,超滤膜采用“连续曝气、间歇抽吸”的工作方式过滤:8.5min(典型条件取 8min)空曝气:1.5min(典型条件取 2min)膜控制通量设计为 15L/m2/h1.4膜组件数量计算1.4.1过程时间计算膜系统工作时间:过滤:8.5min空曝气:1.5min在线维护性清洗:7~10 天进行 1 次,每次持续时间 30min单个过滤周期=8.5min+1.5min=10min日过滤时间:24hr×8.5min÷10min = 20.4hr1.4.2处理水量计算设计产水量:80000m3/d膜瞬时过滤水量=80000m3/d÷20.4hr/d=3922m3/h1.4.3膜元件数量核算膜控制通量设计为 15L/m2/h总膜面积:3922m3/h×1000L/m3÷15L/m2/h=261467m2设计采用 LJ1E1-2000-F180 型膜元件膜元件计算数量:261467m2÷27m2/帘=9684 帘本项目设计采用 LJ1E1-2000×48 型膜箱表 2 LJ1E 型帘式超滤膜膜箱规格参数表型号LGJ1E1-2000×48膜箱性能有效膜面积(m2)1296产水接口 inch (mm) Ф140重量干重(kg)1200湿重(kg)2500 材料产水母管UPVC膜主框架SS316L 外形尺寸(长×宽×高 mm) 4010×805×300注意:以上膜箱技术参数只针对本工程所使用。
MBR计算书1.设计条件进水水量Q=9600.00m3/d=400.00m3/h=0.111m3/s系数K= 1.4污泥浓度X=8000mg/l f=VSS/SS=0.7污泥表观产率系数α=0.20kgTSS/kgCOD膜组件与池边净空W1=0.6m(>0.3m)膜组件之间净空W2=0.6m(>0.5m)膜组件与液面净空W3=1m(>1.0m)膜组件与池底净空W4=0.8m(>0.6m)池体数量N=4座池体超高h=0.5m 单位产水通量q1=10l/m2?h=0.24m3/m2?d单组膜面积a=650m2膜组件投影面积A'= 1.74m2曝气空气耗量q3=200m3/m2?h曝气空气耗量q4=0.35m3/m2?h运行周期r=9min停止运行T1=1min逆通液清洗周期T2=1次/周逆通液清洗加药量q4=500mg/l在线清洗周期T3=1次/月在线清洗加药量q4=3000mg/l离线清洗周期T4=1次/3个月产水流速v=0.8m/s曝气池内平均溶解氧浓度C=2mg/L氧化1kgBOD所需氧量a'=0.75污泥自身氧化需氧量b'=0.16夏季平均温度25℃2.设计计算(1)运行效率每日产水时间T产水=日总时间-T停=1296.00min实际工作效率η=T产水/日总时间=90.00%19.968产水量Q产水=Q进水=400.00m3/h1664实际产水量Q产水'=Q进水η=444.44m3/h(瞬时)(2)膜组件数量膜面积A=Q产水/q=40000.00m2取A=2膜元件数量N=A/a=61.54套取n=单座池内膜组件数量取n=则膜组件总数N=设计膜面积A=Na=2平均产水通量q=Q产水2?h=0.23m3/m2?d瞬时产水通量q=Q产水2?h=0.26m3/m2?d(3)水量平衡总进水量Q总进=NQ进水=400.00m3/h=9600.00m3/d 总产水量Q产水'=400.00m3/h=9600.00m3/d产水量Q产水=400.00m3/h=9600.00m3/d(4则池体长则池体宽B= 3.31m单个池体有效容积V=LBh1=460.80m单个池体有效面积S=LB=96.00m 2水力停留时间HRT=4.61h (4)风量计算MBR 曝气风量Q=NSq 3=22272.00m 3/h=371.20m 3/minMBR 曝气风量Q=NSq 4=14560.00m 3/h=242.67m 3/min校核气水比ζ=56设置5台罗茨风机Q=25m 3/min,P=58.8KPa,N=45kw (4用1备)(6)搅拌计算剩余污泥泵泵流量Q3(1用1备)七、MBR出水池1.设计条件进水水量Q=9600.00m 3/d=400.00m 3/h=0.111m 3/s停留时间T=0.8h 池深h 1=5m超高h 2=0.5m2.设计计算(1)池体池体有效容积V=QT=320.00m 3池体总深H=h 1+h 2= 5.50m 池体面积S=V/h 1=64.00m 2取池长L=16.00m数量:(6)机泵规格产水泵流量Q=111.11m 3/h设置5台产水泵:抽吸泵,Q=120m 3/h ,H=15m ,N=7.5kw (4用1备)设置水环式真空机组数量N=1套产水管截面积S=Q/N/v=0.0386m 2产水管管径D=0.2216m 取产水管管径D=取产水管长L=150.00m 产水管内体积α= 5.81m 3。

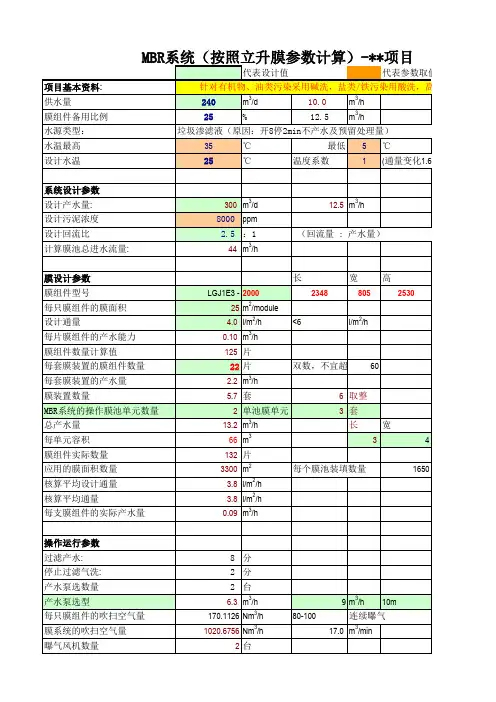

一、膜组件选择:膜材质:PVDF膜面积:27㎡膜孔径:0.02μm组件尺寸:721×70×2087mm L×W×H二、膜系统工作时间:过滤=8min空曝气=2min在线维护清洗7~10天1次每次30min单个过滤周期=10min日过滤时间=19.2h/d三、处理水量计算:处理量=3000m³/d125m³/h膜瞬时过滤水量=156.25m³/h四、膜元件数量核算:膜通量=15L/㎡/h总膜面积=10416.66667㎡膜元件数量=385.8024691帘膜箱=8.03755144个1组,1个膜箱48帘,共设计8组膜箱设计数量=8个膜元件设计数量=384帘设计膜面积=10368㎡膜通量校核:真实平均膜通量=15.07040895L/㎡/h五、膜系统吹扫曝气:单个膜箱曝气量= 3.2m³/min曝气量:60m³/㎡/h 总曝气量=25.6m³/min气水比=12.28813.7:1六、设备选型:1、产水泵设计流量=203.125m³/h1用1备扬程=12m变频2、鼓风机设计风量=25.6m³/min1用1备风压=变频七、维护清洗设计:方式:反洗频率:7~10天/次操作时间:30min清洗药剂:NaClO操作浓度:500ppm1、反洗泵设计药剂使用量=2L/㎡立升LJ1E1-2000-F180型帘式膜组件总使用量=20.736m³输送药剂时间=15min反洗流量=82.944m³/h2、NaClO计量泵设计设计流量=414.72L/h1用1备0.41472m³/h3、柠檬酸计量泵设计浓度1%设计流量=2764.8L/h2.7648m³/h1用1备八、恢复清洗设计:化学清洗池配水总量=200m³注水流量=165.888m³注水时间= 1.205632716h1、NaClO泵设计浓度3000ppm设计流量= 4.97664m³/h1用1备2、柠檬酸泵设计浓度2%设计流量=11.0592m³/h1用1备3、亚硫酸氢钠泵设计清洗用量= 1.2m³NaClO用药量的2倍浓度=30%设计流量=8m³/h3、氢氧化钠泵设计清洗用量=1m³柠檬酸的1/4浓度=30%设计流量= 6.666666667m³/h九、化学药剂储罐:1、NaClO储罐10%浓度维护性清洗单次用药=103.68L一周清洗一次0.10368m³恢复性清洗单次用药=6m³储池容积=7.324416m³取8m³2、柠檬酸储罐30%浓度恢复性清洗单次用药=13.33333333m³储池容积取=15m³3、亚硫酸氢钠储罐30%浓度亚硫酸氢钠中和清洗液4m³一次用量=储池容积取=5m³4、氢氧化钠储罐30%浓度氢氧化钠中和清洗液3.333333333m³一次用量=储池容积取=4m³计算结果设计参数。
MBR系统计算书(范例)某污⽔处理⼚升级改造⼯程膜系统设计计算书(范例)基本设计条件说明:1、膜通量按15L/m2/h。
