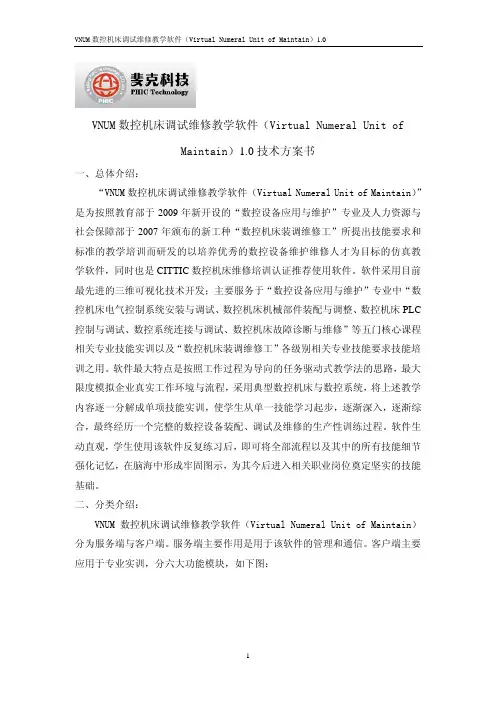

VNUM数控机床调试维修教学软件（Virtual Numeral Unit of
Maintain）1.0技术方案书
一、总体介绍：
“VNUM数控机床调试维修教学软件（Virtual Numeral Unit of Maintain）”是为配合教育部于2009年新开设的“数控设备应用与维护”专业及人力资源与社会保障部于2007年颁布的新工种“数控机床装调维修工”的教学培训而专门研发的以培养优秀的数控设备维护维修人才为目标的仿真教学软件，同时也是CITTIC数控机床维修培训认证推荐使用软件。
软件采用目前最先进的三维可视化编程技术开发；主要服务于“数控设备应用与维护”专业中“数控机床电气控制系统安装与调试、数控机床机械部件装配与调整、数控机床PLC控制与调试、数控系统连接与调试、数控机床故障诊断与维修”等五门核心课程相关专业技能实训以及“数控机床装调维修工”各级别相关专业技能要求技能培训之用。
软件最大特点是按照工作过程为导向的任务驱动式教学法的思路，最大限度模拟企业真实工作环境与流程，采用典型数控机床与数控系统，将上述教学内容逐一分解成单项技能实训，使学生从单一技能学习起步，逐渐深入，逐渐综合，最终经历一个完整的数控设备装配、调试及维修的生产性训练过程。
软件生动直观，学生使用该软件反复练习后，即可将全部流程以及其中的所有技能细节强化记忆，在脑海中形成牢固图示，为其今后进入相关职业岗位奠定坚实的技能基础。
二、分类介绍：
VNUM数控机床调试维修教学软件（Virtual Numeral Unit of Maintain）分为服务端与客户端。
服务端主要作用是用于该软件的管理和通信。
客户端主要应用于专业实训，分六大功能模块，如下图：
客户端：
（一）理论教学课件：
1．教学作用：
在理论教学中示范教学，在实训中进行原理性提示，课件部分在“机械装调实训、电气装调实训、机电联调实训、故障诊断与排查”四个模块中均可直
接调用。
具体内容如下图：
2．功能模块：
数控机床控制方式
开环
半闭环
闭环
反馈元器件
光电编码器
光栅尺
伺服系统元件
步进电机
（二）机械装调实训：
1．教学作用：
采用典型机械结构机床如三轴立式加工中心、平床身车床、斜床身车床。
训练学生掌握数控机床的机械结构，熟练拆卸与安装。
配合“数控机床机械部件装配与调整”以及“数控机床装调维修工”中级工、高级工的数控机床机械装调的相关技能要求。
分为教学模式和实训模式，教学模式有操作提示，实训模式无操作提示。
（1）加工中心整体结构拆装：
可以浏览、拆卸、安装
爆炸图
拆装
（2）十字工作台拆装：工作台整体结构显示
丝杠与工作台连接显示
（3）主轴自动加紧机构拆装：
（4）斗笠式刀库拆装
（5）车床整体结构拆装
（6）X、Z轴拆装：
（7）四工位刀架拆装：
爆炸图
2．功能模块：
平床身车床
整体、四工位刀架、X-Z轴安装
教学模式
实训模式
拆卸
教学模式
实训模式
浏览含爆炸图
斜床身车床
三轴立式加工中心
整体、主轴、刀库、十字滑台
安装
教学模式
实训模式
拆卸
教学模式
实训模式
浏览，含爆炸图
（三）电气装调实训：
1．教学作用：
配合“数控机床电气控制系统安装与调试”课程以及“数控机床装调维修工”中级工、高级工的数控机床电气装调相关技能要求，分为教学模式与实训模式。
这部分对于学生的难点也是重点之一，识别电气原理图。
在教学模式中，以单项任务进行实训，将原理图上的电气符号与电气元件实物，以及摆放位置相互关联，同时有操作提示。
实训模式下，使用者可以根据实际电气原理图，进行自定义连接，也可用于训练和考核学生。
（1）教学模式实训：
FANUC 0imate MC 加工中心 1）系统连接实训
2）系统启动停止实训：
3）主轴系统实训
4）进给系统实训
5）刀库实训
6)急停限位实训
7)三色灯实训
8）手轮实训
9）整体实训
1）系统连接实训
2）系统启动停止实训
3）主轴系统实训
4）进给系统实训
5）四工位刀架实训
6）急停限位实训
7）手轮实训
8)整体布局实训
整体布局实训
1）普通电力拖动实训
电气布局
电气连接
2．功能模块：
FANUC 0i Mate MC加工中心
教学模式
1系统单元连接调试训练
2系统启动停止单元连接调试训练
3主轴单元连接调试训练
4进给单元连接调试训练
5刀库单元连接调试训练
6急停限位连接调试训练
7手轮单元连接调试训练
8报警灯单元连接调试训练
9整体布局连接调试训练
实训模式，按照电气原理自由连接调试
FANUC 0i MateTC车床
教学模式
1系统单元连接调试训练
2系统启动停止单元连接调试训练
3主轴单元连接调试训练
4进给单元连接调试训练
5刀架单元连接调试训练
6急停限位连接调试训练
7手轮单元连接调试训练
8整体布局连接调试训练
实训模式，按照电气原理自由连接调试
SIUMERIK840D铣床
教学模式
整体布局连接调试训练
实训模式，按照电气原理自由连接调试
（四）机电联调实训：
1．教学作用：
配合“数控机床PLC控制与调试、数控系统连接与调试”两门课程以及“数控机床装调维修工”中级工、高级工的数控机床电气装调和整机电气调整等相关技能要求，分为教学模式与实训模式。
重点让学生掌握数控系统初始化过程，报警号消除的方法。
（1）电缆连接
（2）参数调试 全清上电
参数调试
参数设置完毕
（3）数据备份
（4）PMC状态显示
（5）MDI状态下换刀和主轴启动
2．功能模块：
FANUC 0i Mate MC加工中心，分教学模式与实训模式电器柜至机床主要电缆连接
全清上电后，报警号消除
参数调试正确后试车，包括回参、主轴正反转、换刀FANUC 0i MateTC车床，分教学模式与实训模式电器柜至机床主要电缆连接
系统数据备份与灌装，全清上电后，报警号消除
参数调试正确后试车，包括回参、主轴正反转、换刀
变频器调试
SIUMERIK840D铣床，分教学模式与实训模式
通用数据、通道数据、轴数据参数设置
（五）故障诊断排查：
1．教学作用：
配合“数控机床故障诊断与维修”课程以及以及“数控机床装调维修工”中级工、高级工的数控机床电气维修的整机电气调整等相关技能要求，原理性故障设置与排查。
教师可根据实际情况设置故障，并且发送给学生，由学生进行故障诊断与排查，运用虚拟万用表检测电压等相关数据，消除故障后，还可以上传给教师，由教师检查结果。
3．功能模块：
原理性故障诊断排查。
软件提供常见的电气元器件、电气接线等故障设置，老师可教师机自定义每个故障设置故障，把设置好的发给学生，学生根据报警号或故障表象进行排故，学生查处故障修改正确后再发给老师。
故障设置
电器元件故障设置
电源线故障设置
信号线故障设置
故障上传、发送
单个学生发送
全部学生发送
万用表
可使用万用表可以检测电压，并提供不同的测量量程。
电压测量
（六）智能考核系统：
系统提供无纸化理论考核功能。
题型包括单项选择、多项选择、判断等。
由教师任意组题，发送给学生，学生答完题后，上传服务器，由服务器自动判分。
三、培训方案：
提供3天免费培训。
学习数控电气调试与维修之前先学习《电子与电工技术》、《数控机床及数控加工编程》，了解普通电器元件的符号，工作原理，能看懂简单电气图，了解数
控机床的操作。
四、售后服务方案
1、软件供货服务：
提供相应软件所有训练项目的实验指导书，同时提供软件安装光盘、软件加密锁、使用手册。
2、软件安装与调试服务：
出现场为用户进行软件安装及调试服务，直至软件全部正常运行为止。
3、软件使用培训服务：
提不少于3天的软件使用培训。
4、软件质量保修期服务：
提供两年保修期服务。
5、软件免费升级期限服务：
软件免费升级期限服务为两年。
6、更换服务：
在保修期内，软件安装载体（光盘）、软件加密锁若出现非人为损坏情
况，提供免费更换服务。
若软件加密锁出现丢失情况，用户需提供由当
地公安部门开具的丢失证明原件，我方提供有偿更换服务。
7、软件使用问题解决服务：
承诺在保修期内，若软件发生异常错误（死机、联网通讯中断等情况），
2小时内到现场勘察，24小时内解决问题。
终身免费提供远程技术支持
（电话、传真、E-mail）。
保修期外提供有偿但是优惠的现场服务。
