JGJ T 23-2011 回弹法检测混凝土强度作业指导书(钢筋混凝)

混凝土强度试验检测（回弹法）作业指导书1.目的用回弹仪在混凝土结构或构件上测得的回弹值，推定混凝土强度。

2.适用范围：回弹法适用于强度为10.0-50.0MPa的混凝土。

不宜用于表面与内部质量有明显差异或内部存在缺陷的混凝土结构或构件。

3.检测依据3.1检测依据的技术标准1、《水运工程混凝土试验规程》JTJ270—1998；2、《港口工程混凝土非破损检测技术规程》JTJ/T272—1999；3、《回弹法检测混凝土抗压强度技术规程》JGJ/T23—2011。

3.2合同文件工程检测合同是检测依据标准之一，检测人员进场前，应了解合同的主要内容，合同义务必须履行。

当合同的内容与采用的技术标准有矛盾时，应向委托方说明，但原则上应优先履行合同义务。

4．仪器设备回弹仪：采用示值系统为指针的直读式混凝土回弹仪；亦可采用经鉴定合格的其他示值系统的回弹仪。

港口中常用的回弹仪可分为：中型回弹仪：标称动能为2.2J；重型回弹仪：标称动能为29.4J。

率定回弹仪的钢砧：其砧芯硬度值应符合表4-1的规定。

砧芯硬度值和率定值表4-1试验步骤5.1测试前准备:（1）资料收集和指定检测方案；（2）清除混凝土结构和构件表面的污垢及浮浆；（3）在混凝土结构或构件上布置测区。

5.2选择回弹仪：（1）混凝土结构或构件厚度不大于600mm，或粗骨料的最大粒径不大于40mm，应选用中型回弹仪；（2）混凝土结构或构件厚度大于600mm，或粗骨料的最大粒径大于40mm，宜选用重型回弹仪。

5.3按下列方法检验回弹仪：（1）回弹仪应具有制造厂的产品合格证及检定单位的检定合格证；（2）检查回弹仪的标准状态：在水平弹击时，弹击锤的脱钩瞬间，冲击能量中型回弹仪应为2.2J，重型回弹仪应为29.4J；弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，此时弹击锤起跳点应相应于指针指示刻度尺上“0”的位置；将回弹仪在钢砧上进行率定，其率定值应符合表4-1的要求。

JGJ T 23-2011新版回弹法检测混凝土强度作业指导书吉林省宏运公路工程试验检测有限公司回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1吉林省宏运公路工程试验检测有限公司1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。

2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。

3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。

3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。

3.4 回弹仪有下列情况之一时应送检定单位检定。

a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。

d. 经常规保养后，钢砧率定值不合格。

e．遭受严重撞击或其他伤害。

3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。

率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。

弹击杆每旋转一次的率定平均值均符合80±2的要求。

2吉林省宏运公路工程试验检测有限公司4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。

5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

MC-LWI-01（A0）1编制依据《混凝土结构现场检测技术标准》GBT50784-2013；《回弹法检测混凝土强度技术规程》JGJ/T 23-2011。

2适用范围本方法适用于普通混凝土抗压强度的检测，不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土强度检测。

并规定了回弹法检测混凝土抗压强度的检测方法。

3作业程序执行程序形成的记录3.1接受任务编制检测方案。

3.2 根据检测方案的技术要求准备回弹仪。

3.3 进行现场检测做好相关数据的记录。

如填写表JSJL-01-05-A/O-1回弹仪率定试验记录表，如采用数字回弹仪检测，填写表JSJL-01-05-A/O-2回弹法检测混凝土抗压强度记录（数字回弹仪）；如采用手动记录回弹数据，填写表JSJL-01-05-A/O-3回弹法检测混凝土抗压强度记录（手动记录）和表JSJL-01-05-A/O-4 构件混凝土强度计算表（手动计算）。

3.4分析检测数据，编制检测报告。

4检测方法4.1 回弹仪4.1.1回弹仪可为数值式的，也可为指针直读式的。

4.1.2回弹仪应具有产品合格证及计量检定证书，并应在回弹仪的明显位置上标注名称、型号、制造厂名、出厂编号等。

4.1.3回弹仪除应符合现行国家标准《回弹仪》GB/T9138的规定外，尚应符合下列规定：1）水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J。

2）在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺的“0”处。

3）在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2。

4）数值式回弹仪应带有指针直读示值系统，数值显示的回弹值与指针直读示值相差不应超过1。

4.1.4回弹仪使用时的环境温度应为（-4～40℃）。

4.2 检测方法4.2.1采用回弹法检测混凝土强度时，宜准备下列资料：工程名称及设计、施工单位名称；结构或构件名称、混凝土类型及强度等级；水泥安定性，外加剂、参合料品种，混凝土配合比等；施工模板、混凝土浇筑、养护情况及浇注日期等；必要的设计图纸和施工记录等；检测原因。

回弹法检测混凝土强度技术作业指导书回弹法是采用回弹仪进行混凝土强度测定，属于表面硬度法的一种。

其原理是回弹仪中运动的重锤以一定冲击动能撞机顶在混凝土表面的冲击杆后，测出重锤被反弹回来的距离，以回弹值作为与强度相关的指标，从而推定混凝土强度的一种方法。

混凝土表面硬度值随强度的增大而提高，而回弹值与混凝土表面硬度也有相关关系。

所以，混凝土强度与回弹值存在相关关系。

回弹法操作简便、经济快速，在国内外得到广泛应用。

回弹法适用于在现场对水泥混凝土路面及其它构筑物的普通混凝土抗压强度的快速评定，所试验的水泥混凝土厚度不得小于100mm，温度应不低于10摄氏度。

回弹法试验可作为试块强度的参考，不得用于代替混凝土的强度评定，不适于作为仲裁试验或工程验收的最终依据。

一、试验方法1．当了解被检测的混凝土构件情况后，需要在构件上选择及布置测区。

如取一个构件混凝土作为评定混凝土强度的最小单元，至少取10个测区。

但对长度小于3m，宽度小于0.6m的构件，其测区数量可适当减少，但不应少于5个。

测区的大小以能容纳16个回弹测点为宜，一般选取测区尺寸为200mm*200mm。

2．测区表面应清洁、平整、干燥，不应有接缝、饰面层、粉刷层、浮浆、油垢、蜂窝麻面等。

必要时可采用砂轮清除表面杂物和不平整处。

3．测区宜均匀布置在构件或结构的检测面上，相邻测区间距不宜过大，当混凝土浇筑质量比较均匀时可酌情增大间距，但不宜大于2m。

4．测试时回弹仪应始终与测试面相垂直，并避开气孔和外露石子上。

每一测区回弹仪各弹击16点。

同一测点只允许弹击一次，测点宜在测试面范围内均匀分布，相邻两测区的净距一般不小于200mm，测点距构件边缘或外露钢筋、钢板的间距不得小于20mm。

5．每弹击一次，回弹仪自动记录数据。

根据设定的弹击次数，回弹仪自动停止，并转向下一测区试验。

6．回弹完后即测量构件的碳化深度，用用冲击钻在测区表面钻取直径为15mm、深度为10mm的孔洞。

回弹法检测混凝土强度作业指导书批准人：状态：持有人：回弹法检测混凝土强度作业指导书1、适用范围本指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。

2、引用标准JGJ／T23—2011 《回弹法检测混凝土抗压强度技术规程》3、仪器设备的要求检测采用回弹仪，ZC3-A型，主要技术要求：3.1 测定回弹值的仪器，应采用示值系统为指针直读式的混凝土回弹仪，回弹仪必须具有制造工厂的产品合格证及检定单位的检定合格证。

3.2 在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2，回弹仪使用时的环境温度应在-4℃——+40℃之间。

3.3 回弹仪在工程检测前后，应在钢砧上作率定试验。

3.4 回弹仪有下列情况之一时应送检定单位检定。

a．新回弹仪启用前b. 超过检定有效期限c．一般情况下，半年检测一次。

d. 经常规保养后，钢砧率定值不合格。

e．遭受严重撞击或其他伤害。

3.5 回弹仪率定试验宜在室温5±35℃的条件下进行。

率定时，钢砧应稳固地平放在刚度大的混凝土实体上，回弹仪向下弹击时，取连续弹击三次的稳定回弹值进行平均，弹击杆分四次旋转，每次旋转约90０。

弹击杆每旋转一次的率定平均值均符合80±2的要求。

4、检测结构或构件混凝土强度时，应具有下列资料a.工程名称、部位及设计、施工单位、监理单位和建设单位名称;b.结构或构件名称、外形尺寸、数量及混凝土强度等级；c.水泥品种、标号、安定性、厂名；砂、碎石种类、粒径；外加剂或掺合料品种、掺量；混凝土配合比等；d.施工时材料计量情况，模板、浇筑、养护情况及成型日期等；e.必要的设计图纸和施工记录；f.检测原因。

5、抽样方法及样本大小以及技术规定5.1 检测结构或构件混凝土强度可采用下列两种方式，其适用范围及构件数量应符合下列规定：一、单个检测：适用于单独的结构或构件的检测；二、批量检测：适用于在相同的生产工艺条件下，混凝土强度等级相同，原材料、配合比、成型工艺、养护条件基本一致且龄期相近的同类构件。

回弹法检测混凝土抗压强度作业指导书___回弹法检测混凝土抗压强度作业指导书文件编号：版本号：分发号：编制：批准：生效日期：本作业指导书适用于一般工业与民用建筑工程结构中普通混凝土抗压强度的检测。

不适用于表层与内部质量有明显差异或内部存在缺陷的混凝土结构或构件的检测。

采用《回弹法检测混凝土抗压强度技术规程》(/T23—2011)附录A进行强度换算的非泵送混凝土，应符合以下条件；符合以下条件的泵送混凝土，应按照/T23—2011附录B的曲线方程计算或附录B的规定进行强度换算：1.混凝土采用的水泥、砂石、外加剂、掺合料、拌合用水符合国家现行有关标准。

2.采用普通成型工艺。

3.采用符合国家标准规定的模板。

4.蒸汽养护出池经自然养护3d以上，且混凝土表层为干燥状况。

5.自然养护且龄期为（14~1000）d。

6.抗压强度为（10.0~60.0）MPa。

参考标准：1.《回弹法检测混凝土抗压强度技术规程》(/T23—2011)2.《建筑结构检测技术标准》(GB/T -2004)3.《混凝土结构现场检测技术标准》(/T—2013)仪器设备：检测采用回弹仪，回弹仪应符合现行国家标准《回弹仪》JJG 817规定，并满足以下规定：1.水平弹击时，在弹击锤脱钩瞬间，回弹仪的标称能量应为2.207J。

2.在弹击锤与弹击杆碰撞的瞬间，弹击拉簧应处于自由状态，且弹击锤起跳点应位于指针指示刻度尺上的“”处。

3.在洛氏硬度HRC为60±2的钢砧上，回弹仪的率定值应为80±2.4.数字式回弹仪应带有指针直读示值系统。

数字显示的回弹值与指针直读示值相差不应超过1.5.回弹仪使用时的环境温度应在-4℃～+40℃之间。

6.回弹仪有下列情况之一时应送检定单位检定：a。

新回弹仪启用前；b。

超过检定有效期限；c。

数字式回弹仪数字显示的回弹值与指针直读示值相差大于1；d。

经保养后，在钢砧上的率定值不合格；e。

遭受严重撞击或其他伤害。

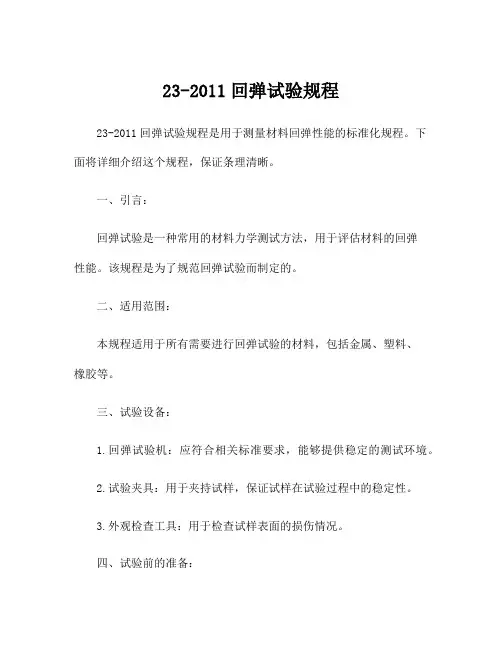

23-2011回弹试验规程23-2011回弹试验规程是用于测量材料回弹性能的标准化规程。

下面将详细介绍这个规程，保证条理清晰。

一、引言：回弹试验是一种常用的材料力学测试方法，用于评估材料的回弹性能。

该规程是为了规范回弹试验而制定的。

二、适用范围：本规程适用于所有需要进行回弹试验的材料，包括金属、塑料、橡胶等。

三、试验设备：1.回弹试验机：应符合相关标准要求，能够提供稳定的测试环境。

2.试验夹具：用于夹持试样，保证试样在试验过程中的稳定性。

3.外观检查工具：用于检查试样表面的损伤情况。

四、试验前的准备：1.样品准备：按照相关标准要求，制备符合试样尺寸要求的样品。

2.试验环境：确保试验环境的温度和湿度在标准要求范围内。

3.试验夹具准备：检查试验夹具的状态，确保其无损坏和变形。

五、试验步骤：1.安装试样：将试样夹持在试验夹具中，保证试样的表面与夹具完全接触。

2.调节试验机：根据试样材料的不同，调整试验机上的相关参数，如试验速度和加载力。

3.进行试验：启动试验机，使试样受到加载力，直至表面变形达到最大值。

4.卸载试样：减小加载力，使试样恢复到初始状态。

5.外观检查：检查试样表面是否出现裂纹、变形等损伤情况。

6.数据记录：记录试验结果，包括回弹高度、回弹力等数据。

六、数据处理：根据试验结果计算回弹指标，如回弹率、回弹模量等。

七、实验报告：制作实验报告，包括试验目的、方法、结果、数据分析等内容。

八、注意事项：1.试验人员应经过专业培训，熟悉试验流程和操作要点。

2.试验设备应定期检修和校准，确保其工作状态符合要求。

3.试样的制备应严格按照标准要求进行，以确保试验结果的可靠性。

4.试验环境的温湿度应符合标准要求，以免对试验结果的影响。

5.在试验过程中，应注意安全操作，避免发生人身或设备损坏事故。

以上是23-2011回弹试验规程的主要内容，通过规范的试验步骤和注意事项，可以保证回弹试验的准确性和可重复性。

这些规程的执行对于材料性能的评估和产品质量的控制具有重要意义。

构件名称测区12345678910111213141516角度修正值角度修正后测试面修正值测试面修后达到设计强度百分比（%）100侧面#NUM!0.0#NUM!#NUM!#NUM!0.0200侧面#NUM!0.0#NUM!#NUM!#NUM!0.0300侧面#NUM!0.0#NUM!#NUM!#NUM!0.0400侧面#NUM!0.0#NUM!#NUM!#NUM!0.0500侧面#NUM!0.0#NUM!#NUM!#NUM!0.0600侧面#NUM!0.0#NUM!#NUM!#NUM!0.0700侧面#NUM!0.0#NUM!#NUM!#NUM!0.0800侧面#NUM!0.0#NUM!#NUM!#NUM!0.0900侧面#NUM!0.0#NUM!#NUM!#NUM!0.010侧面#NUM!0.0#NUM!#NUM!#NUM!0.0n=0Mpa #####Mpa C 300.00.00.0测试资质测试人员资格证号0.00.00.00.00.0选择混凝土种类率定值回弹仪型号编号泵送s c fcu =m c fcu =强度换算委托单位施工单位施工日期云卷云舒楼倾情制作工程名称委托编号回弹法测定混凝土强度原始记录记录编号检测依据JGJ/T23-2011修正后回弹值检测日期测试角度（度）测 区 强 度值（MPa）f c cu，min =测试回弹值Ri说明Mpa 测强曲线类别Mpa编号29#DIV/0!0.0碳化深度(mm)回弹平均值测试面状况检测时环境温度（℃）其他#NUM!强度推定值fcu,e=回弹仪检定证号混凝土设计强度等级混凝土龄期（d）0.00.0。

回弹法检测作业指导书1目的为保证使用冋弹仪检测普通混凝土抗压强度的准确度和粘度，编制本细则。

2适用范围2.1本细则仅适用于本中心进行工程结构普通混凝土抗压强度的检测和结果评定。

2.2采用单一冋弹法检测混凝土抗压强度时，混凝土的龄期宜在14〜1()00天范围以内，混凝土立方体抗压强度在lOMPa〜6()MPa范围内。

2.3对于遭受火灾、冻伤、化学侵蚀及存在缺陷等情况下的构件混凝土抗压强度，当混凝土受影响层能剔除II回弹测区的质量符合《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2001)第4.1.3条第6项的耍求时，可按木细则的规定进行检测。

2.4遭受火灾、冻伤、化学侵蚀等构件混凝土抗压强度的损失情况，可采用回弹法结合取芯修正的方法检测。

2.5当有下列情况Z—时，应制定专用测强曲线或采取取样修正的方法：(1)特殊方法成型的混凝土；⑵ 掺加引气剂的混凝土；(3)检测部位曲率半径小于250mm；⑷潮湿或浸水的混凝土。

3编制依据(D《回弹法检测混凝土抗压强度技术规程》(JGJ/T23-2001)；⑵《回弹法、超声法和综合法检测长龄期混凝土抗压强度技术规程》(DB21/T834・2()00);⑶《建筑结构检测技术标准》(GB/T50344-2004)o 14检测技术4.1抽样方法与抽样数量4.1.1回弹法检测混凝土强度可采用全数检测、按检测批检测和单个构件检测等抽样方法，具体采取的抽样方法和抽样数量应根据工程或结构的情况与委托方协商确定。

4.1.2按检测批检测时，应将混凝土强度等级、成型工艺、养护条件和同，龄期和近的构件可作为一个检测批，每个检测批的检测构件宜随机确定，检测批构件的数量可采取下述方法确定：(1)按《回弹法检测混凝土抗压强度技术规程》(JG/T23-2001)的规定确定抽样数量；⑵检测构件的数量大于或等于《建筑结构检测技术标准》(GB/T 50344-2004)关于样本最小容量的耍求，该规范的关于样本最小容量的耍求见下表：表4.1.2 建筑结构抽样检测的最小样本容量检测批的容屋检测类别和样本最小容量检测批的容量检测类别和样本最小容量ABC ABC2-89-1516-2526-5051 -9091-150151 -280281 -500 2235581320 235813203250 358132032508 0 501 -12001201 -32003201 -10(X)() 10001 -350(X)35001 -15()()(X) 150001 -50(X)()0 > 5()()()()() ----- 325080125200315500— 801252003155008001250— 12520031550080() 12502000—注：检测类别A适用于一般施工质量的检测，检测类别B适用于结构质量或性能的检测，检测类别C适用于结构质量或性能的严格检测或复检。
