PWM控制芯片SG3525功能简介1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。
SG3525是用于驱动N沟道功率MOSFET。
其产品一推出就受到广泛好评。
SG3525系列PWM控制器分军品、工业品、民品三个等级。
下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv.input(引脚2)：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3)：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4)：振荡器输出端。
5.CT(引脚5)：振荡器定时电容接入端。
6.RT（引脚6）：振荡器定时电阻接入端。
7.Discharge(引脚7)：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
8.Soft-Start(引脚8)：软启动电容接入端。
该端通常接一只5 的软启动电容。
SG3525是美国SiliconGeneral公司推出的PWM控制器，它的输出级采用推挽电路，双通道输出，每一通道的驱动电流最大值达500mA，能够直接驱动功率GTR和功率MOSFET。
其工作频率高达400kHz，具有欠压关断、可编程软启动等特点。
SG3525是一种性能优良、功能齐全、通用性强的单片集成PWM控制器。
由于它简单、可靠及使用方便灵活，大大简化了脉宽调制器的设计及调试，因而被广泛应用于开关电源、电机调速等控制电路中。
图3—9SG3525引脚排列图SG3525的引脚排列如图3—9所示，内部结构如图3—10所示。
各引脚名称、功能和用法如表3—2所示。
图3—10SG3525内部结构图表3—2SG3525引脚的名称、功能和用法续表SG3525芯片内部集成了精密基准电源、误差放大器、带同步功能的振荡器、脉冲同步触发器、图腾柱式输出晶体管、PWM比较器、PWM锁存器、软启动电路、关断电路和欠压锁定电路。
芯片+基准电压精度为±1%，由于基准电压值在误差放大器的输入共模范围内，因此，无须外接电阻。
SG3525可以工作在主从模式，也可以与外部时钟同步。
通过C T端(引脚⑤)与放电端之间的电阻可以设置死区时间。
SG3525采用电压模式控制方式，工作原理波形如图3—11所示。
振荡器输出的时钟信号触发PWM锁存器(Latch)，形成PWM信号的上升沿，使主电路的开关器件开通。
误差放大器的输出信号与振荡器输出的三角波信号相比较，当三角波的瞬时值高于误差放大器的输出时，PWM比较器翻转，触发PWM锁存器，形成PWM信号的下降沿，使主电路的开关器件关断。
F/F触发器用作分频器，将PWM锁存器的输出分频，得到占空比为、频率为振荡器频率一半的方波。
1.软启动SG3525的软启动电容接入端(引脚⑧)上通常接一个5μＦ的软启动电容。
充电过程中，由于电容两端的电压不能突变，因此，与软启动电容接入端相连的PWM比较器反相输入端处于低电平，PWM比较器输出为高电平。

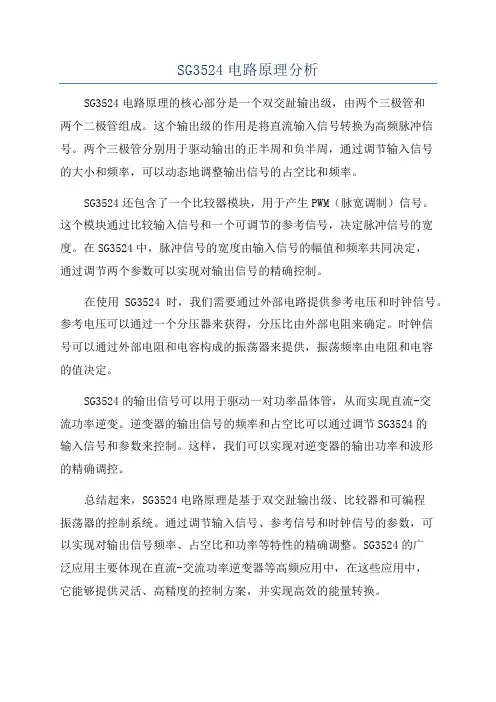

SG3524电路原理分析
SG3524电路原理的核心部分是一个双交趾输出级，由两个三极管和
两个二极管组成。
这个输出级的作用是将直流输入信号转换为高频脉冲信号。
两个三极管分别用于驱动输出的正半周和负半周，通过调节输入信号
的大小和频率，可以动态地调整输出信号的占空比和频率。
SG3524还包含了一个比较器模块，用于产生PWM（脉宽调制）信号。
这个模块通过比较输入信号和一个可调节的参考信号，决定脉冲信号的宽度。
在SG3524中，脉冲信号的宽度由输入信号的幅值和频率共同决定，
通过调节两个参数可以实现对输出信号的精确控制。
在使用SG3524时，我们需要通过外部电路提供参考电压和时钟信号。
参考电压可以通过一个分压器来获得，分压比由外部电阻来确定。
时钟信
号可以通过外部电阻和电容构成的振荡器来提供，振荡频率由电阻和电容
的值决定。
SG3524的输出信号可以用于驱动一对功率晶体管，从而实现直流-交
流功率逆变。
逆变器的输出信号的频率和占空比可以通过调节SG3524的
输入信号和参数来控制。
这样，我们可以实现对逆变器的输出功率和波形
的精确调控。
总结起来，SG3524电路原理是基于双交趾输出级、比较器和可编程
振荡器的控制系统。
通过调节输入信号、参考信号和时钟信号的参数，可
以实现对输出信号频率、占空比和功率等特性的精确调整。
SG3524的广
泛应用主要体现在直流-交流功率逆变器等高频应用中，在这些应用中，
它能够提供灵活、高精度的控制方案，并实现高效的能量转换。
SG3525 中文资料引脚功能应用电路1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。
SG3525是用于驱动N沟道功率M OSFET。
其产品一推出就受到广泛好评。
SG3525系列PWM控制器分军品、工业品、民品三个等级方面。
下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
2 SG3525引脚功能及特点简介其原理图如图1下：图1 SG3525内部电路图图2 SG3525引脚图1.Inv.input(引脚1)：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv.input(引脚2)：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3)：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4)：振荡器输出端。
5.CT(引脚5)：振荡器定时电容接入端。
6.RT（引脚6）：振荡器定时电阻接入端。
7.Discharge(引脚7)：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
8.Soft-Start(引脚8)：软启动电容接入端。
Sg示范电路及详解Revised by Jack on December 14,2020 模态2的工作过程类似。
(a)模态1(b)模态2(c)模态3(d)模态4图2 Buck三电平变换器2基于SG3525的PWM Buck三电平变换器电压调节芯片SG3525电压调仔芯片SG3525是一种性能优良，功能全而及通用性强的集成PWM电压控制芯片。
它具有振荡器外同步，内置基准电压源，死区调节，PWM锁存器以及输出级的最佳设计等特点。
SG3525为16脚芯片，具体的内部结构和封装如图3所示。
其屮，脚16为SG3525的基准电压源输出，祐度可以达到(±1%)V,采用了温度补偿，而且设有过流保护电路。
■，脚6,脚7内有一个双门限比较器，内电容充放电电路，加上外接的电阻电容电路共同构成SG3525的振荡器。
」振荡器还设冇外同步输入端(脚3).晅及脚2分別为芯片内: 相输入端、同相输入也纵大器是一个两级差分放大器，直流开环增益为70dB左右。
根据系统的动态、静态特性要求，在误差放大器的输出脚9和脚1之间一般要添加适当的反馈补偿网络。
(a)内部结构图(b)封装图图3SG3525的内部结构图和封装图由于SG3525能输出两路占空比相等，且相位相差180。
的驱动信号，所以适合于用来实现对非隔离型PWM 三电平变换器的控制。
有一点需要注意的是，SG3525只能输出占空比＜50%的驱动信号，所以只能实现非隔离型三电平变换器的占空比＜50%的工作情况。
至于要实现变换器的占空比＞50%的工作要求，则不能将SG3525的输岀直接驱动开关管，而必须附加一些环节，对此本文不加赘述。
驱动电路为提高电路的效率及功率器件工作的可靠性，一般需要将控制电路的输出信号加以功率放大。
木文采用MC34152加隔离变压器驱动的方法来设计驱动电路。
MC34152的外围电路简单，应用方便。
它是8管脚的同相推挽驱动芯片，具体的内部结构和封装如图4所示。

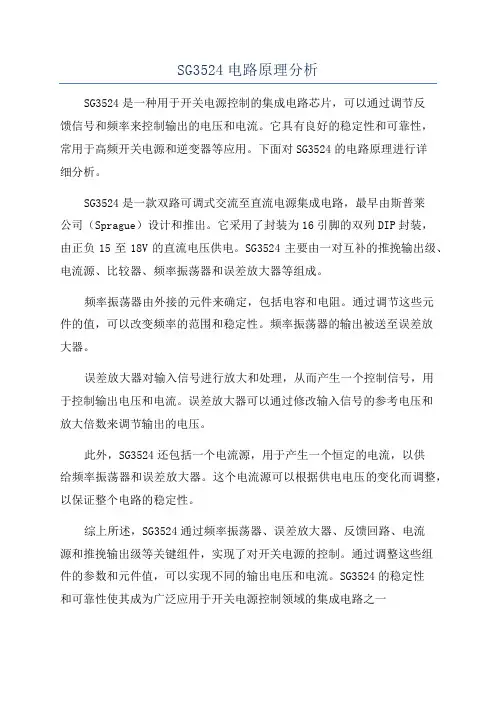

SG3524电路原理分析
SG3524是一种用于开关电源控制的集成电路芯片，可以通过调节反
馈信号和频率来控制输出的电压和电流。
它具有良好的稳定性和可靠性，
常用于高频开关电源和逆变器等应用。
下面对SG3524的电路原理进行详
细分析。
SG3524是一款双路可调式交流至直流电源集成电路，最早由斯普莱
公司（Sprague）设计和推出。
它采用了封装为16引脚的双列DIP封装，
由正负15至18V的直流电压供电。
SG3524主要由一对互补的推挽输出级、电流源、比较器、频率振荡器和误差放大器等组成。
频率振荡器由外接的元件来确定，包括电容和电阻。
通过调节这些元
件的值，可以改变频率的范围和稳定性。
频率振荡器的输出被送至误差放
大器。
误差放大器对输入信号进行放大和处理，从而产生一个控制信号，用
于控制输出电压和电流。
误差放大器可以通过修改输入信号的参考电压和
放大倍数来调节输出的电压。
此外，SG3524还包括一个电流源，用于产生一个恒定的电流，以供
给频率振荡器和误差放大器。
这个电流源可以根据供电电压的变化而调整，以保证整个电路的稳定性。
综上所述，SG3524通过频率振荡器、误差放大器、反馈回路、电流
源和推挽输出级等关键组件，实现了对开关电源的控制。
通过调整这些组
件的参数和元件值，可以实现不同的输出电压和电流。
SG3524的稳定性
和可靠性使其成为广泛应用于开关电源控制领域的集成电路之一。

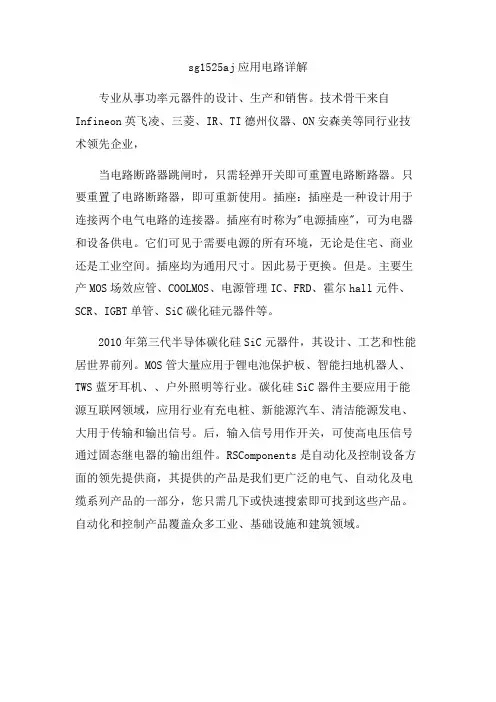

sg1525aj应用电路详解
专业从事功率元器件的设计、生产和销售。
技术骨干来自Infineon英飞凌、三菱、IR、TI德州仪器、ON安森美等同行业技术领先企业，
当电路断路器跳闸时，只需轻弹开关即可重置电路断路器。
只要重置了电路断路器，即可重新使用。
插座：插座是一种设计用于连接两个电气电路的连接器。
插座有时称为"电源插座"，可为电器和设备供电。
它们可见于需要电源的所有环境，无论是住宅、商业还是工业空间。
插座均为通用尺寸。
因此易于更换。
但是。
主要生产MOS场效应管、COOLMOS、电源管理IC、FRD、霍尔hall元件、SCR、IGBT单管、SiC碳化硅元器件等。
2010年第三代半导体碳化硅SiC元器件，其设计、工艺和性能居世界前列。
MOS管大量应用于锂电池保护板、智能扫地机器人、TWS蓝牙耳机、、户外照明等行业。
碳化硅SiC器件主要应用于能源互联网领域，应用行业有充电桩、新能源汽车、清洁能源发电、大用于传输和输出信号。
后，输入信号用作开关，可使高电压信号通过固态继电器的输出组件。
RSComponents是自动化及控制设备方面的领先提供商，其提供的产品是我们更广泛的电气、自动化及电缆系列产品的一部分，您只需几下或快速搜索即可找到这些产品。
自动化和控制产品覆盖众多工业、基础设施和建筑领域。

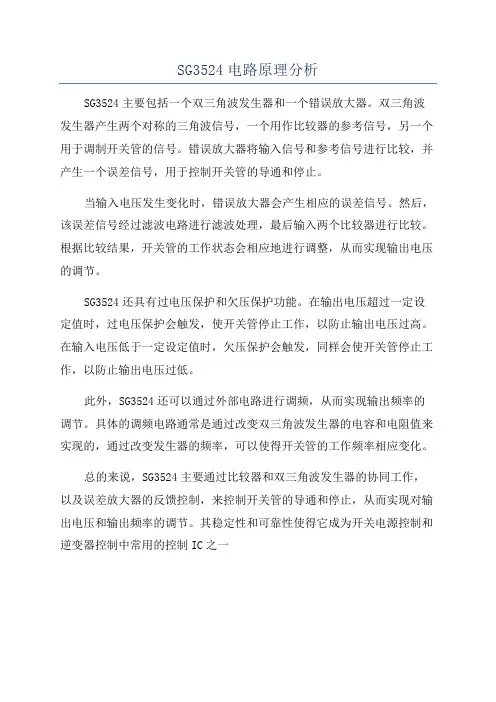

SG3524电路原理分析
