(一)现场搅拌混凝土根据《混凝土结构工程施工质量验收规范》(GB 50204-2002)和《混凝土强度检验评定标准》(GBJ107-87)的规定,用于检查结构构件混凝土强度的试件,应在混凝土的浇筑地点随机抽取。
取样与试件留置应符合以下规定:1、每拌制100盘但不超过100立方米的同配合比的混凝土,取样次数不得少于一次;2、每工作班拌制的同一配合比的混凝土不足100盘时,其取样次数不得少于一次;3、当一次连续浇筑超过1000立方米时,同一配合比的混凝土每200立方米取样不得少于一次;4、同一楼层、同一配合比的混凝土,取样不得少于一次;5、每次取样应至少留置一组标准养护试件,同条件养护试件的留置组数应根据实际需要确定。
(二)结构实体检验用同条件养护试件根据《混凝土结构工程施工质量验收规范》的规定,结构实体检验用用同条件养护试件的留置方式和取样数量应符合以下规定:1、对涉及混凝土结构安全的重要部位应进行结构实体检验,其内容包括混凝土强度、钢筋保护层厚度及工程合同约定的项目等。
2、同条件养护试件应由各方在混凝土浇筑入模处见证取样。
3、同一强度等级的同条件养护试件的留置不宜少于10组,留置数量不应少于3组。
4、当试件达到等效养护龄期时,方可对同条件养护试件进行强度试验。
所谓等效养护龄期,就是逐日累计养护温度达到600℃.d,且龄期宜取14d~60d。
一般情况,温度取当天的平均温度。
(三)预拌(商品)混凝土预拌(商品)混凝土,除应在预拌混凝土厂内按规定留置试块外,混凝土运到施工现场后,还应根据《预拌混凝土》(GB14902-94)规定取样。
1、用于交货检验的混凝土试样应在交货地点采取。
每100立方米相同配合比的混凝土取样不少于一次;一个工作班拌制的相同配合比的混凝土不足100立方米时,取样也不得少于一次;当在一个分项工程中连续供应相同配合比的混凝土量大于1000立方米时,其交货检验的试样为每200立方米混凝土取样不得少于一次。
附件一、常用建筑材料见证取样检测项目的取样数量附件二、五大建筑材料见证取样方法一、水泥1、水泥的进场检验:(1)、水泥进场后首先检查水泥的出场合格证及出场检验报告(这里要特别注意,厂家提供的检验报告,通常是7d的,这样不能作为最后竣工资料,而必须要求提供28d的水泥检验报告;水泥送试验室后,有时候试验室出的报告,也可能会有3d或者28d的,28d才是我们最后竣工资料需要的),核对包装袋上的厂家、牌号、品种、强度等级、出场日期,三、混凝土1、砼的见证取样地点应在浇注地点随即取样,在监理见证下进行现场搅拌砼,取样应在第三盘至结束前30min之间取样。
商品砼运至现场后进行交货检验,其砼试样应在交货地点同一车送的砼卸料量的1/4-3/4之间取样,试块按组数填写委托单,按要求留足试块组数(标养、同条件)。
2、组批规则:1)现场搅拌同:同一强度等级,同一配合比,生产工艺相同的砼每一取样单位应符合下列规定:a、每拌制100盘,但不超过100m3,。
B、按每工作台班。
C、每一现浇楼层。
2、商品砼:用于交货检验的混凝土按100m3 一个工作台班拌制的混凝土不足100m3按每工作台班。
当连续供应混凝土量大于1000m3 时,按每200m3 计算。
3、根据具体需要留置同条件试块。
4、标养试块和标养试块的区别(①表示标养,②表示同养):1)定义不同:①标养试块就是在标养室养护的试块.规范规定试件在(20±3)℃,湿度为90%以上的标养室中,须养护28d。
②是指在混凝土浇注现场取样制作的试件,并依现场结构实体的养护条件进行养护(即放在构件附近养护),这种条件的试块抗压强度数值更能反映结构实体的混凝土强度。
累积养护温度一般是自开始养护时起,至每天室外平均温度累计至600度/天后开始试压,但是当施工地区温度特殊时,还应保证养护时间不能低于14d,四、砂浆:(一)批量:1.以每楼层或每250m 3砌体2、基础砌体3、每一层建筑或1000m2 地面工程2.取样地点在盘口并在砂浆砌筑地点随机取样后在监理见证下封存,填写委托单,注明取样地点;在单线图上注明轴号、砌筑高度等。
承担检测单位应具备的条件承担检测单位分为外委和内有,要求所有的检测材料必须送至省级以上建筑行政主管部门对其资质认可和质量技术监督部门对其计量认证(CMA)的质量检测单位进行检测。
二、取样应符合的规定在取样送检过程中,应按照下列规定进行取样送检,其中未尽事宜应严格按照有关法律、法规、验收规范、技术规程、检测单位制度等执行。
1、钢材、接头取样试验的批量应符合下规定项目品种规格批量样品取样方法及数量钢筋砼的热扎带肋、光圆钢筋同一牌号、同一规格不大于60T为一批在每批材料中任选两根钢筋从中切取。
拉伸:两根40cm弯曲:两根15cm+5d(d为钢筋直径)钢结构的碳素结构钢、低合金高强度钢同一牌号、同一等级、同一品种、同一尺寸、同一交货状态不大于60T为一批冷轧带肋钢筋同一牌号、同一规格、同一外形、同一生产工艺、同一交货状态不大于60T 为一批弯曲试验每批2个,拉伸试验每批1 个钢筋闪光对焊同一台班,同一焊工完成的300个同牌号,同直径接头为一批拉伸:三根40cm弯曲:三根15cm+5d(弯曲焊接接头外周应磨光)同一台班内焊接数量较少时一周内按累计,若累计仍不足300个接头按一批钢筋电弧焊在现浇砼结构中以同牌号钢筋、同接头类型不大于300个接头为一批,拉伸:三根40cm在房屋结构中,按不超过二楼层中300个同牌号钢筋接头不大于300个接头为一批,不足300个仍按一批钢筋电渣压力焊钢筋气压焊在现浇砼结构中以同牌号钢筋、同接头类型不大于300个接头为一批拉伸:三根40cm在房屋结构中,按不超过二楼层中300个同牌号钢筋接头300个接头为一批,不足300个仍按一批钢筋机械连接同一施工条件、同一批材料、同一等级、同一型式、同一规格不大于500个接头为一批,(现场安装同一楼层不足500个时仍然为一批)2、水泥、粉煤灰取样试验的批量应符合下列规定项目批量样品取样方法及数量水泥同厂家、同等级、同品种、同批号且连续进场的水泥,袋装不超过200T为一批,散装不超过500T为一批,每批抽样不少于1次。

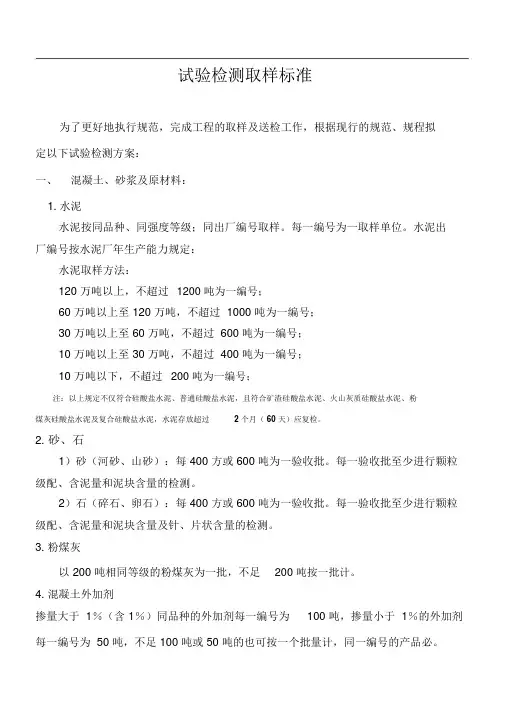

试验检测取样标准为了更好地执行规范,完成工程的取样及送检工作,根据现行的规范、规程拟定以下试验检测方案:一、混凝土、砂浆及原材料:1.水泥水泥按同品种、同强度等级;同出厂编号取样。
每一编号为一取样单位。
水泥出厂编号按水泥厂年生产能力规定:水泥取样方法:120 万吨以上,不超过1200 吨为一编号;60 万吨以上至 120 万吨,不超过 1000 吨为一编号;30 万吨以上至 60 万吨,不超过 600 吨为一编号;10 万吨以上至 30 万吨,不超过 400 吨为一编号;10 万吨以下,不超过200 吨为一编号;注:以上规定不仅符合硅酸盐水泥、普通硅酸盐水泥,且符合矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥及复合硅酸盐水泥,水泥存放超过 2 个月( 60 天)应复检。
2.砂、石1)砂(河砂、山砂):每 400 方或 600 吨为一验收批。
每一验收批至少进行颗粒级配、含泥量和泥块含量的检测。
2)石(碎石、卵石):每 400 方或 600 吨为一验收批。
每一验收批至少进行颗粒级配、含泥量和泥块含量及针、片状含量的检测。
3.粉煤灰以 200 吨相同等级的粉煤灰为一批,不足200 吨按一批计。
4.混凝土外加剂掺量大于 1%(含 1%)同品种的外加剂每一编号为100 吨,掺量小于 1%的外加剂每一编号为 50 吨,不足 100 吨或 50 吨的也可按一个批量计,同一编号的产品必。
喷射混凝土用速凝剂:批量每 20t 为一批,不足20t 也按一批计。
抽样一批应于16 个不同点取样,每个点取样不少于250g,总量不少于4000g。
将试样充分混合均匀,分为两等份,其中一份用作试验,另一份密封保存五个月,以备有疑问时,交国家规定的检验机构进行复验或仲裁1.混凝土泵送剂:生产厂应根据产量和生产设备条件,将产品分批编号,年产不小于500t,每一批号为50t;年产 500t 以下,每一批号30t,每批不足 50t 或 30t 的也按一个批量计,同一批号的产品必须混合均匀。
(一)现场搅拌混凝土根据《混凝土结构工程施工质量验收规范》(GB 50204-2002)和《混凝土强度检验评定标准》(GBJ107-87)的规定,用于检查结构构件混凝土强度的试件,应在混凝土的浇筑地点随机抽取。
取样与试件留置应符合以下规定:1、每拌制100盘但不超过100立方米的同配合比的混凝土,取样次数不得少于一次;2、每工作班拌制的同一配合比的混凝土不足100盘时,其取样次数不得少于一次;3、当一次连续浇筑超过1000立方米时,同一配合比的混凝土每200立方米取样不得少于一次;4、同一楼层、同一配合比的混凝土,取样不得少于一次;5、每次取样应至少留置一组标准养护试件,同条件养护试件的留置组数应根据实际需要确定。
(二)结构实体检验用同条件养护试件根据《混凝土结构工程施工质量验收规范》的规定,结构实体检验用用同条件养护试件的留置方式和取样数量应符合以下规定:1、对涉及混凝土结构安全的重要部位应进行结构实体检验,其内容包括混凝土强度、钢筋保护层厚度及工程合同约定的项目等。
2、同条件养护试件应由各方在混凝土浇筑入模处见证取样。
3、同一强度等级的同条件养护试件的留置不宜少于10组,留置数量不应少于3组。
4、当试件达到等效养护龄期时,方可对同条件养护试件进行强度试验。
所谓等效养护龄期,就是逐日累计养护温度达到600℃.d,且龄期宜取14d~60d。
一般情况,温度取当天的平均温度。
(三)预拌(商品)混凝土预拌(商品)混凝土,除应在预拌混凝土厂内按规定留置试块外,混凝土运到施工现场后,还应根据《预拌混凝土》(GB14902-94)规定取样。
1、用于交货检验的混凝土试样应在交货地点采取。
每100立方米相同配合比的混凝土取样不少于一次;一个工作班拌制的相同配合比的混凝土不足100立方米时,取样也不得少于一次;当在一个分项工程中连续供应相同配合比的混凝土量大于1000立方米时,其交货检验的试样为每200立方米混凝土取样不得少于一次。

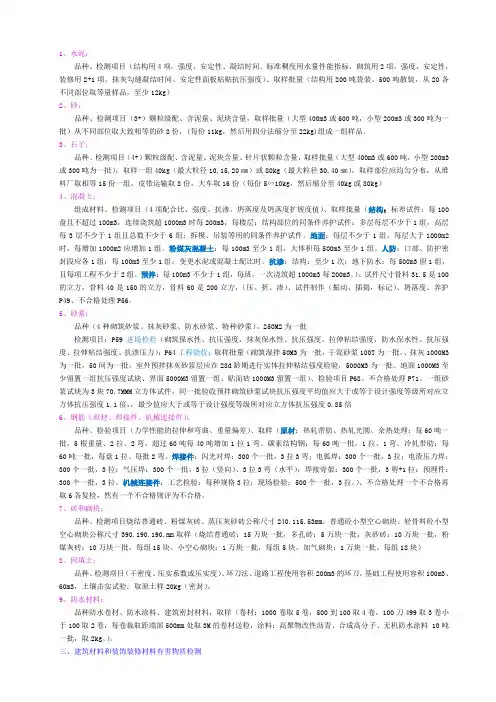

1、水泥:品种、检测项目(结构用4项,强度、安定性、凝结时间、标准稠度用水量性能指标,砌筑用2项,强度、安定性,装修用2+1项,抹灰勾缝凝结时间、安定性面板粘贴抗压强度)、取样批量(结构用200吨袋装、500吨散装,从20各不同部位取等量样品,至少12kg)2、砂:品种、检测项目(3+)颗粒级配、含泥量、泥块含量,取样批量(大型400m3或600吨,小型200m3或300吨为一批)从不同部位取大致相等的砂8份,(每份11kg,然后用四分法缩分至22kg)组成一组样品。
3、石子:品种、检测项目(4+)颗粒级配、含泥量、泥块含量、针片状颗粒含量,取样批量(大型400m3或600吨,小型200m3或300吨为一批),取样一组40kg(最大粒径10,15,20㎜)或80kg(最大粒径30,40㎜),取样部位应均匀分布,从堆料厂取相等15份一组,皮带运输取8份,大车取16份(每份5∽10kg,然后缩分至40kg或80kg)4、混凝土:组成材料、检测项目(4项配合比、强度、抗渗。
坍落度及坍落度扩展度值)、取样批量(结构:标养试件:每100盘且不超过100m3,连续浇筑超1000m3时每200m3,每楼层;结构部位的同条件养护试件:多层每层不少于1组,高层每3层不少于1组且总数不少于6组;拆模、吊装等用的同条件养护试件。
地面:每层不少于1组,每层大于1000m2时,每增加1000m2应增加1组。
粉煤灰混凝土:每100m3至少1组,大体积每500m3至少1组。
人防:口部、防护密封段应各1组;每100m3至少1组;变更水泥或混凝土配比时。
抗渗:结构:至少1次;地下防水:每500m3留1组,且每项工程不少于2组。
预拌:每100m3不少于1组,每班,一次浇筑超1000m3每200m3。
)、试件尺寸骨料31.5是100的立方,骨料40是150的立方,骨料60是200立方,(压、折、渗)、试件制作(振动、插捣,标记)、坍落度、养护P49、不合格处理P56。

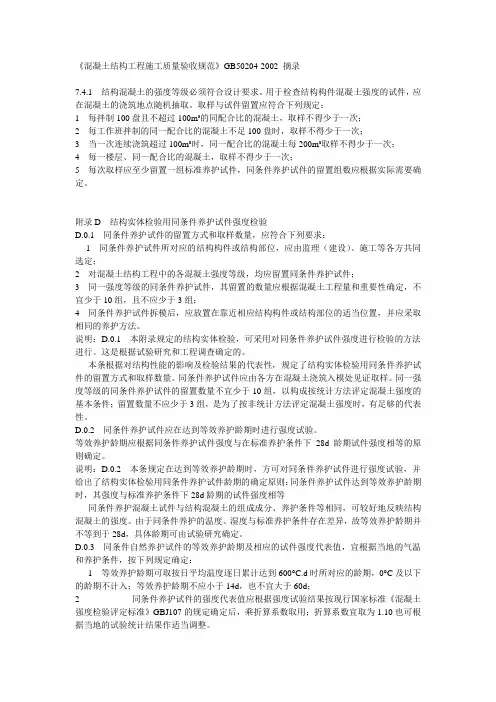

《混凝土结构工程施工质量验收规范》GB50204-2002 摘录7.4.1 结构混凝土的强度等级必须符合设计要求。
用于检查结构构件混凝土强度的试件,应在混凝土的浇筑地点随机抽取。
取样与试件留置应符合下列规定:1 每拌制100盘且不超过100m³的同配合比的混凝土,取样不得少于一次;2 每工作班拌制的同一配合比的混凝土不足100盘时,取样不得少于一次;3 当一次连续浇筑超过100m³时,同一配合比的混凝土每200m³取样不得少于一次;4 每一楼层、同一配合比的混凝土,取样不得少于一次;5 每次取样应至少留置一组标准养护试件,同条件养护试件的留置组数应根据实际需要确定。
附录D 结构实体检验用同条件养护试件强度检验D.0.1 同条件养护试件的留置方式和取样数量,应符合下列要求:1 同条件养护试件所对应的结构构件或结构部位,应由监理(建设)、施工等各方共同选定;2 对混凝土结构工程中的各混凝土强度等级,均应留置同条件养护试件;3 同一强度等级的同条件养护试件,其留置的数量应根据混凝土工程量和重要性确定,不宜少于10组,且不应少于3组;4 同条件养护试件拆模后,应放置在靠近相应结构构件或结构部位的适当位置,并应采取相同的养护方法。
说明:D.0.1 本附录规定的结构实体检验,可采用对同条件养护试件强度进行检验的方法进行。
这是根据试验研究和工程调查确定的。
本条根据对结构性能的影响及检验结果的代表性,规定了结构实体检验用同条件养护试件的留置方式和取样数量。
同条件养护试件应由各方在混凝土浇筑入模处见证取样。
同一强度等级的同条件养护试件的留置数量不宜少于10组,以构成按统计方法评定混凝土强度的基本条件;留置数量不应少于3组,是为了按非统计方法评定混凝土强度时,有足够的代表性。
D.0.2 同条件养护试件应在达到等效养护龄期时进行强度试验。
等效养护龄期应根据同条件养护试件强度与在标准养护条件下28d龄期试件强度相等的原则确定。

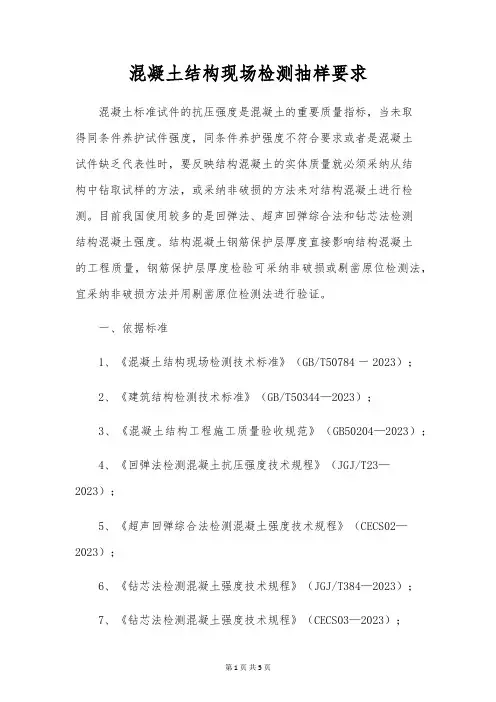

混凝土结构现场检测抽样要求混凝土标准试件的抗压强度是混凝土的重要质量指标,当未取得同条件养护试件强度,同条件养护强度不符合要求或者是混凝土试件缺乏代表性时,要反映结构混凝土的实体质量就必须采纳从结构中钻取试样的方法,或采纳非破损的方法来对结构混凝土进行检测。
目前我国使用较多的是回弹法、超声回弹综合法和钻芯法检测结构混凝土强度。
结构混凝土钢筋保护层厚度直接影响结构混凝土的工程质量,钢筋保护层厚度检验可采纳非破损或剔凿原位检测法,宜采纳非破损方法并用剔凿原位检测法进行验证。
一、依据标准1、《混凝土结构现场检测技术标准》(GB/T50784一2023);2、《建筑结构检测技术标准》(GB/T50344—2023);3、《混凝土结构工程施工质量验收规范》(GB50204—2023);4、《回弹法检测混凝土抗压强度技术规程》(JGJ/T23—2023);5、《超声回弹综合法检测混凝土强度技术规程》(CECS02—2023);6、《钻芯法检测混凝土强度技术规程》(JGJ/T384—2023);7、《钻芯法检测混凝土强度技术规程》(CECS03—2023);8、《混凝土中钢筋检测技术规程》(JGJ/T152—2023)。
二、抽样要求1、回弹法①批量抽样:对于混凝土生产工艺、强度等级相同,原料子、搭配比、养护条件基本一致且龄期相近的一批同类构件的检测应采纳批量检测。
进行批量检测时,应随机抽取构件,抽检数量不宜少于同批构件总数的30%且不宜少于10件。
当检验批构件数量大于30个时,抽样构件数量可适当调整,并不得少于国家现行有关标准规定的最少抽样数量。
②单构件测区数量要求,对于一般构件,测区数不宜少于10个,当受检构件数量大于30个时且不需供给单个构件推定强度或小构件(某一方向尺寸≤4.5m,且另一方向尺寸≤0.3m),每个构件测区数量可适当削减,但不应少于5个。
③测区要求:测区离构件端部或施工缝边沿的距离不宜小于0.2m,相邻两测区的间距不应大于2m,单个测区的面积不宜大于0.04m2,测区宜分布在构件的两个对称可测面上;测区表面应为混凝土原浆面,并应清洁、平整。
实施建筑工程结构实体检验注意事项
1、主要项目:①砼回弹检测②砼钻芯检测③钢筋保护层④板厚、层高
⑤砂浆贯入法⑥结构后锚固⑦砌体植筋;
2、建筑工程结构实体检验由施工单位负责委托;
3、由建设、监理、施工单位事先确定抽检的部位、数量、(按标准规定),必要
时,质监机构可在检测前要求适当增加抽检数量或指定检测部位;
4、施工单位办理委托手续时应提供检测所必需的图纸、技术资料或质监机构出
具的检测数量联系单,并对所填写内容的真实性负责;
5、施工单位必须能提供检测的现场条件,并协助做到本次结构实体检验工作;
6、因检测需要,在检测过程中可能对构件会有少量微破损,请委托方在检测结
束后及时予以修补。
一、上部结构回弹法检测时,按下表抽样
二、基础混凝土工程钻芯检验抽样数量
1、基础混凝土工程钻芯检测时,同一强度等级(不含后浇带),每2000m³的混凝土取芯抽样数量不少于一组。
三、结构实体钢筋保护层厚度检验抽样数量
1、对悬挑构件之外的梁板类构件,应各抽取构件数量的2%且不少于5个构件进行检验。
2、对悬挑梁,应抽取构件数量的5%且不少于10个构件进行检验;当悬挑梁数量少于10个时,应全数检验。
3、对悬挑板,应抽取构件数量的10%且不少于20个构件进行检验;当悬挑板数量少于20个时,应全数检验。
四、楼板厚度、层高检验抽样数量
1、墙、板应按有代表性的自然间抽取1%,且不应用少于3间;
2、层高应按有代表性的自然间抽查1%,且不应用少于3间。
五、贯入法砌筑砂浆抽样数量
1、检测砌筑砂浆抗压强度时,应以面积不大于 25㎡的砌体构件或构筑物为一个构件。
2、按批抽样检测时,应取龄期相近的同楼层、同品种、同强度等级砌筑砂浆且不大于250m³砌体为一批,抽检数量不应少于砌体总构件数的 30%,且不应少于 6 个构件。
基础砌体可按一个楼层计
六、锚固承载力现场检验抽样数量
七、砌体植筋检验抽样数量
建筑工程结构实体抽检数量汇总表
施工单位:
工程名称:
联系人/号码:
项目分工程名称工程部位砼设计等级构件总数量检测数量备注回弹
项目分工程名称工程部位砼设计等级检测数量备注钻芯
项目分工程名称工程部位构件总数量检测数量备注保护
层
项目分工程名称工程部位砼设计等级构件总数量检测数量备注墙体
植筋
项目分工程名
称
工程部位
砼设计等
级
构件
总数量
检测数量备注
□化学锚栓
□化学植筋
□
项目分工程名称砼设计等级构件总数量检测数量备注板厚
项目分工程名称砼设计等级构件总数量检测数量备注层高
项目分工程名称工程部位设计等级检测数量备注砂浆
贯入
法。
