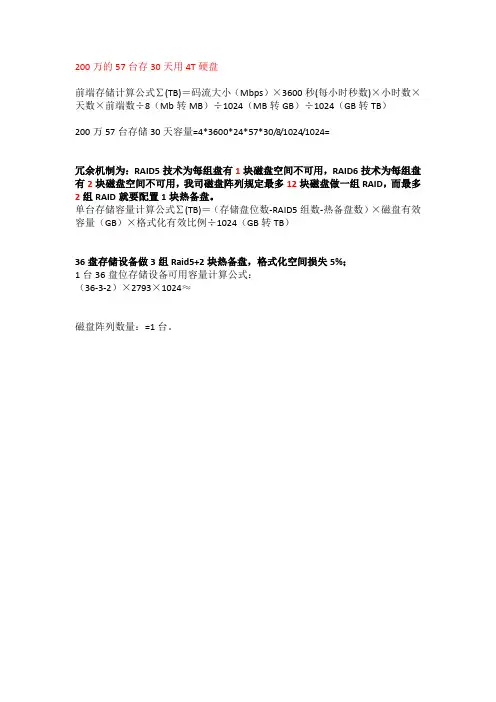

海康威视存储设备计算表

200万的57台存30天用4T硬盘
前端存储计算公式∑(TB)＝码流大小（Mbps）×3600秒(每小时秒数)×小时数×天数×前端数÷8（Mb转MB）÷1024（MB转GB）÷1024（GB转TB）
200万57台存储30天容量=4*3600*24*57*30/8/1024/1024=
冗余机制为：RAID5技术为每组盘有1块磁盘空间不可用，RAID6技术为每组盘有2块磁盘空间不可用，我司磁盘阵列规定最多12块磁盘做一组RAID，而最多2组RAID就要配置1块热备盘。

单台存储容量计算公式∑(TB)＝（存储盘位数-RAID5组数-热备盘数）×磁盘有效容量（GB）×格式化有效比例÷1024（GB转TB）
36盘存储设备做3组Raid5+2块热备盘，格式化空间损失5%；
1台36盘位存储设备可用容量计算公式：
（36-3-2）×2793×1024≈
磁盘阵列数量：=1台。

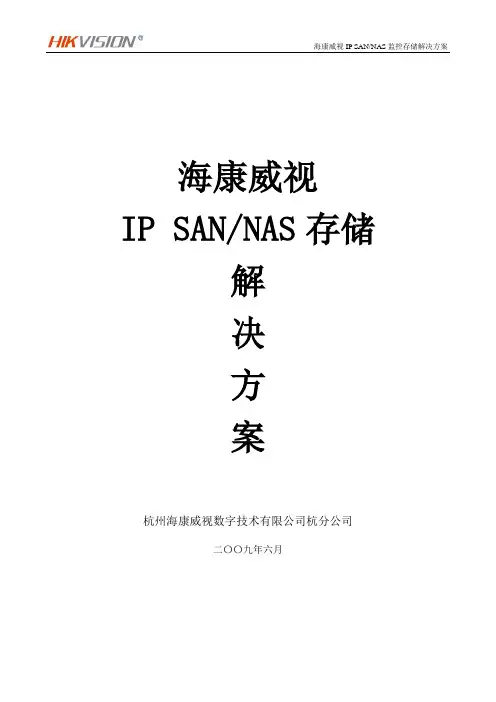

...海康威视IP SAN/NAS存储解决方案杭州海康威视数字技术有限公司杭分公司二〇〇九年六月目录1.基本需求 (4)1.1DVR/DVS需求 (4)1.2容量计算公式 (4)1.3容量计算 (4)1.4集中式共享存储 (5)1.5数据可靠性 (5)1.6可扩展性 (5)1.7高性能 (6)1.8网络需求 (6)2.解决方案 (7)2.1.方案选择 (7)2.1.1.DVR直接存储 (7)2.1.2.NAS附网存储 (7)2.1.3.IP存储网络 (7)2.2.方案描述 (8)2.2.1.系统原理图 (9)2.3.存储技术参数 (10)2.3.1.存储配置 (10)2.4.方案分析 (13)2.4.1.监控专用存储系统，充分满足性能要求 (13)2.4.2.同时提供IP SAN和NAS (13)2.4.3.极易管理（全中文） (14)2.4.4.独有安全技术 (14)2.4.5.高可扩充性 (14)2.4.6.高性价比 (15)2.4.7.数据存储的高可靠性和可用性 (15)3.DS-A20系列IP SAN/NAS存储产品 (16)4.DS-6X00HC/HF视频服务器 (19)4.1.产品概述 (19)4.2.订货型号 (19)4.3.硬件接口 (19)4.4.技术参数 (20)5.DS-6X00HC/HF-ATA视频服务器 (21)5.1.产品概述 (21)5.2.订货型号 (21)5.3.物理接口 (21)5.4.技术参数 (22)5.5.DS-2DF1-6XY系列网络球机 (23)1. 基本需求某银行需要64路视频监控系统，7*24小时监控，数据保存3个月便可以覆盖。

存储方案采用IP SAN/NAS 集中存储。

采用4CIF 格式，1Mbps 码流。

1.1 DVR/DVS 需求➢ 64路➢ 图象分辨率: 1Mpbs➢ 7*24小时➢ 保存时间：90天1.2 容量计算公式第一步：根据式（1）计算单个通道每小时所需要的存储容量i q , 单位MByte 。

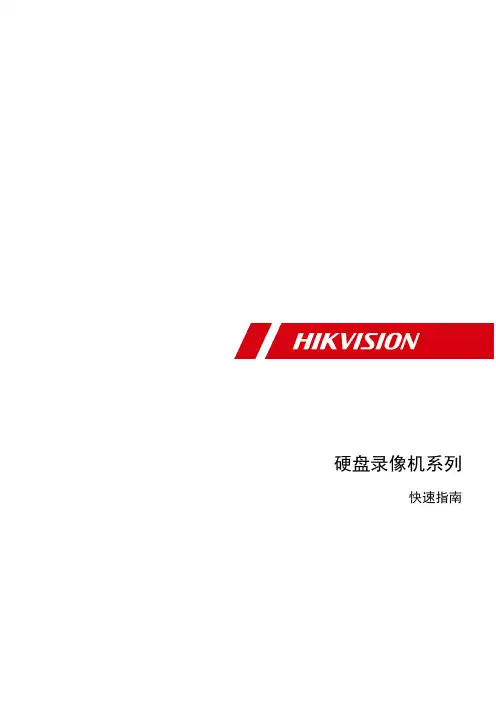

硬盘录像机系列快速指南版权所有©杭州海康威视数字技术股份有限公司2020。

保留一切权利。

本手册的任何部分，包括文字、图片、图形等均归属于杭州海康威视数字技术股份有限公司或其关联公司（以下简称“海康威视”）。

未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。

除非另有约定，海康威视不对本手册提供任何明示或默示的声明或保证。

关于本产品本手册描述的产品仅供中国大陆地区销售和使用。

本产品只能在购买地所在国家或地区享受售后服务及维保方案。

关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。

因产品版本升级或其他需要，海康威视可能对本手册进行更新，如您需要最新版手册，请您登录海康威视官网查阅（）。

海康威视建议您在专业人员的指导下使用本手册。

商标声明●为海康威视的注册商标。

●本手册涉及的其他商标由其所有人各自拥有。

HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator, Inc.在美国和其他国家的商标或注册商标。

责任声明●在法律允许的最大范围内，本手册以及所描述的产品（包含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵或错误。

海康威视不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的等保证；亦不对使用本手册或使用海康威视产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、系统故障、数据或文档丢失产生的损失。

●您知悉互联网的开放性特点，您将产品接入互联网可能存在网络攻击、黑客攻击、病毒感染等风险，海康威视不对因此造成的产品工作异常、信息泄露等问题承担责任，但海康威视将及时为您提供产品相关技术支持。

●使用本产品时，请您严格遵循适用的法律法规，避免侵犯第三方权利，包括但不限于公开权、知识产权、数据权利或其他隐私权。

您亦不得将本产品用于大规模杀伤性武器、生化武器、核爆炸或任何不安全的核能利用或侵犯人权的用途。

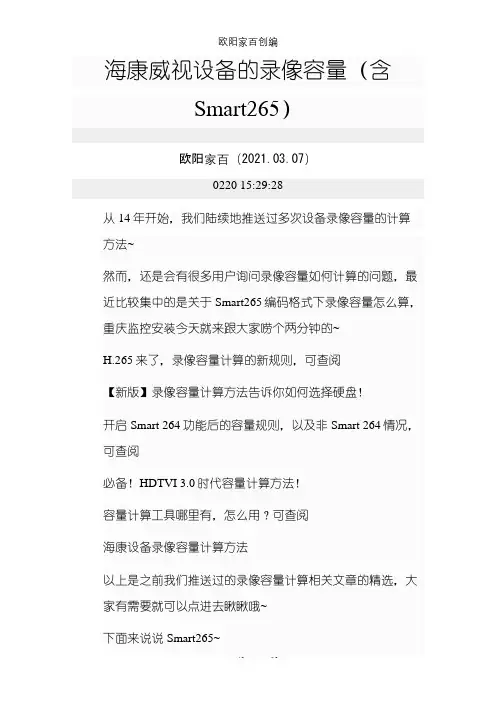

海康威视设备的录像容量（含Smart265）欧阳家百（2021.03.07）0220 15:29:28从14年开始，我们陆续地推送过多次设备录像容量的计算方法~然而，还是会有很多用户询问录像容量如何计算的问题，最近比较集中的是关于Smart265编码格式下录像容量怎么算，重庆监控安装今天就来跟大家唠个两分钟的~H.265来了，录像容量计算的新规则，可查阅【新版】录像容量计算方法告诉你如何选择硬盘！开启Smart 264功能后的容量规则，以及非Smart 264情况，可查阅必备！HDTVI 3.0时代容量计算方法！容量计算工具哪里有，怎么用？可查阅海康设备录像容量计算方法以上是之前我们推送过的录像容量计算相关文章的精选，大家有需要就可以点进去瞅瞅哦~下面来说说Smart265~关键点一：Smart 265覆盖全系列H.265经销产品也就是说，我们平时提到的H.265摄像机=Smart265摄像机，H.265 NVR=Smart265 NVR（当然，这仅限于我们大海康的产品，Smart265是海康威视研究院自主研发的视频编码技术！）关键点二：Smart265比H.265带宽再减，存储再省！空闲场景(基本静止):码率大小可在H.265基础上再降低70%以上常规场景：码率大小可在H.265基础上再降低50%以上复杂场景:码率大小可在H.265基础上再降低30%以上根据《【新版】录像容量计算方法告诉你如何选择硬盘！》，H.265录像容量计算的结论是200万摄像头全天24小时的录像容量大约是20G，300万摄像头全天24小时的录像容量大约是30G，依次类推。

所以，很方便就能得出结论：Smart265按常规场景计算，200万摄像头全天24小时的录像容量大约是10G，300万摄像头全天24小时的录像容量大约是15G，依次类推。

Smart265常规场景200W≈1M≈10G300W≈1.5M≈15G400W≈2M≈20G*实际数值根据现场场景浮动。

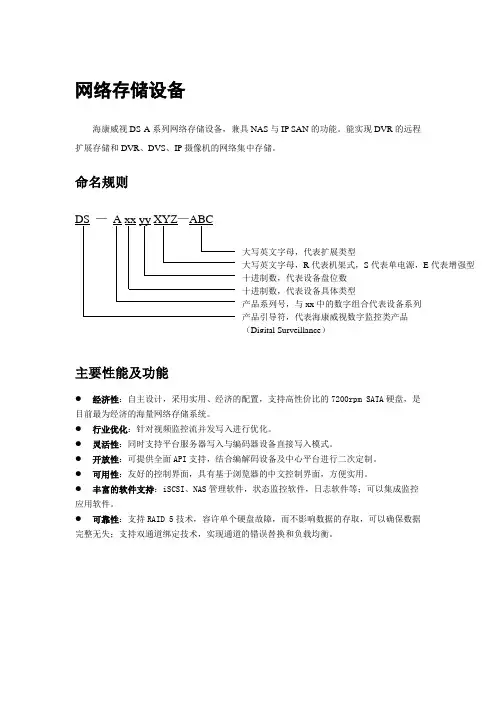

网络存储设备海康威视DS-A系列网络存储设备，兼具NAS与IP SAN的功能。

能实现DVR的远程扩展存储和DVR、DVS、IP摄像机的网络集中存储。

命名规则主要性能及功能●经济性：自主设计，采用实用、经济的配置，支持高性价比的7200rpm SATA硬盘，是目前最为经济的海量网络存储系统。

●行业优化：针对视频监控流并发写入进行优化。

●灵活性：同时支持平台服务器写入与编码器设备直接写入模式。

●开放性：可提供全面API支持，结合编解码设备及中心平台进行二次定制。

●可用性：友好的控制界面，具有基于浏览器的中文控制界面，方便实用。

●丰富的软件支持：iSCSI、NAS管理软件，状态监控软件，日志软件等；可以集成监控应用软件。

●可靠性：支持RAID 5技术，容许单个硬盘故障，而不影响数据的存取，可以确保数据完整无失；支持双通道绑定技术，实现通道的错误替换和负载均衡。

DS-A9系列IP SAN/NAS存储产品产品简介产品类型：海康威视视音频网络存储产品。

存储接口标准：iSCSI/NFS/CIFS/FTP/HTTP/AFP。

内部操作系统：嵌入式Linux。

典型应用：DVR/DVS/IP Camera等视音频产品的网络扩展存储。

订货型号DS-A908RE-B、DS-A916RS-B，DS-A916RE-B特别说明：●DS-A908RE-B，DS-A916RS-B是单电源，DS-A916RE-B是冗余电源；●支持RAID0、1、5；●2个RJ45 10/100/1000M网口，支持多网口绑定；●64位处理器，高速缓存1GB。

技术参数DS-A10系列IP SAN/NAS存储产品产品简介产品类型：海康威视视音频网络存储产品。

存储接口标准：iSCSI/NFS/CIFS/FTP/HTTP/AFP。

内部操作系统：嵌入式Linux。

典型应用：DVR/DVS和IP Camera的中心存储及网络扩展存储，高性价比存储，可满足视频监控图像可靠的、长时间的存储需求。

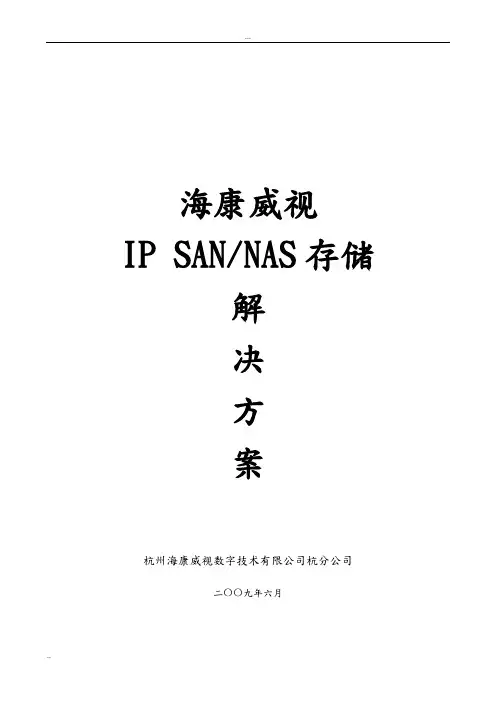

海康威视IP SAN/NAS存储解决方案杭州海康威视数字技术有限公司杭分公司二〇〇九年六月目录1.基本需求 (4)1.1DVR/DVS需求 (4)1.2容量计算公式 (4)1.3容量计算 (4)1.4集中式共享存储 (5)1.5数据可靠性 (5)1.6可扩展性 (5)1.7高性能 (5)1.8网络需求 (5)2.解决方案 (6)2.1.方案选择 (6)2.1.1.DVR直接存储 (6)2.1.2.NAS附网存储 (6)2.1.3.IP存储网络 (6)2.2.方案描述 (7)2.2.1.系统原理图 (8)2.3.存储技术参数 (9)2.3.1.存储配置 (9)2.4.方案分析 (12)2.4.1.监控专用存储系统，充分满足性能要求 (12)2.4.2.同时提供IP SAN和NAS (12)2.4.3.极易管理（全中文） (13)2.4.4.独有安全技术 (13)2.4.5.高可扩充性 (13)2.4.6.高性价比 (13)2.4.7.数据存储的高可靠性和可用性 (14)3.DS-A20系列IP SAN/NAS存储产品 (15)4.DS-6X00HC/HF视频服务器 (18)4.1.产品概述 (18)4.2.订货型号 (18)4.3.硬件接口 (18)4.4.技术参数 (19)5.DS-6X00HC/HF-ATA视频服务器 (20)5.1.产品概述 (20)5.2.订货型号 (20)5.3.物理接口 (20)5.4.技术参数 (21)5.5.DS-2DF1-6XY系列网络球机 (22)1. 基本需求某银行需要64路视频监控系统，7*24小时监控，数据保存3个月便可以覆盖。

存储方案采用IP SAN/NAS 集中存储。

采用4CIF 格式，1Mbps 码流。

1.1 DVR/DVS 需求➢ 64路➢ 图象分辨率: 1Mpbs➢ 7*24小时➢ 保存时间：90天1.2 容量计算公式第一步：根据式（1）计算单个通道每小时所需要的存储容量i q , 单位MByte 。

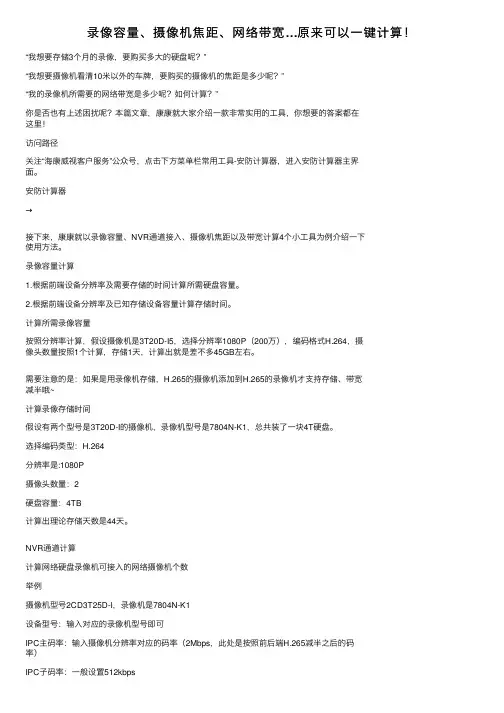

录像容量、摄像机焦距、⽹络带宽…原来可以⼀键计算！“我想要存储3个⽉的录像，要购买多⼤的硬盘呢？”“我想要摄像机看清10⽶以外的车牌，要购买的摄像机的焦距是多少呢？”“我的录像机所需要的⽹络带宽是多少呢？如何计算？”你是否也有上述困扰呢？本篇⽂章，康康就⼤家介绍⼀款⾮常实⽤的⼯具，你想要的答案都在这⾥！访问路径关注“海康威视客户服务”公众号，点击下⽅菜单栏常⽤⼯具-安防计算器，进⼊安防计算器主界⾯。

安防计算器→接下来，康康就以录像容量、NVR通道接⼊、摄像机焦距以及带宽计算4个⼩⼯具为例介绍⼀下使⽤⽅法。

录像容量计算1.根据前端设备分辨率及需要存储的时间计算所需硬盘容量。

2.根据前端设备分辨率及已知存储设备容量计算存储时间。

计算所需录像容量按照分辨率计算，假设摄像机是3T20D-I5，选择分辨率1080P（200万），编码格式H.264，摄像头数量按照1个计算，存储1天，计算出就是差不多45GB左右。

需要注意的是：如果是⽤录像机存储，H.265的摄像机添加到H.265的录像机才⽀持存储、带宽减半哦~计算录像存储时间假设有两个型号是3T20D-I的摄像机，录像机型号是7804N-K1，总共装了⼀块4T硬盘。

选择编码类型：H.264分辨率是:1080P摄像头数量：2硬盘容量：4TB计算出理论存储天数是44天。

NVR通道计算计算⽹络硬盘录像机可接⼊的⽹络摄像机个数举例摄像机型号2CD3T25D-I，录像机是7804N-K1设备型号：输⼊对应的录像机型号即可IPC主码率：输⼊摄像机分辨率对应的码率（2Mbps，此处是按照前后端H.265减半之后的码率）IPC⼦码率：⼀般设置512kbpsNVR数量：1台计算出对接这台7804N-K1的IPC的数量个数4台了。

摄像机焦距摄像机的焦距和物体距离摄像头的最佳距离计算计算摄像机焦距传感器尺⼨：根据摄像机型号确认，此处以摄像机2CD3T25D-I为例，传感器尺⼨是1/2.7物体距离：此处我们设置为10⽶物体宽度：此处我们假设需要看到的物体宽度是6⽶计算出来毫⽶数8mm。

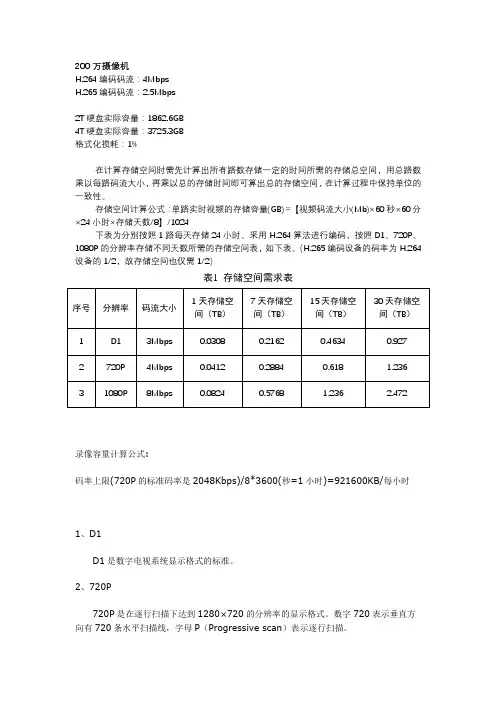

200万摄像机H.264编码码流：4MbpsH.265编码码流：2.5Mbps2T硬盘实际容量：1862.6GB4T硬盘实际容量：3725.3GB格式化损耗：1%在计算存储空间时需先计算出所有路数存储一定的时间所需的存储总空间，用总路数乘以每路码流大小，再乘以总的存储时间即可算出总的存储空间，在计算过程中保持单位的一致性。

存储空间计算公式：单路实时视频的存储容量(GB)＝【视频码流大小(Mb)×60秒×60分×24小时×存储天数/8】/1024下表为分别按照1路每天存储24小时、采用H.264算法进行编码，按照D1、720P、1080P的分辨率存储不同天数所需的存储空间表，如下表。

（H.265编码设备的码率为H.264设备的1/2，故存储空间也仅需1/2）表1存储空间需求表录像容量计算公式:码率上限(720P的标准码率是2048Kbps)/8*3600(秒=1小时)=921600KB/每小时1、D1D1是数字电视系统显示格式的标准。

2、720P720P是在逐行扫描下达到1280×720的分辨率的显示格式。

数字720表示垂直方向有720条水平扫描线，字母P（Progressive scan）表示逐行扫描。

3、960P960P是在逐行扫描下达到1280×960的分辨率的显示格式。

数字960表示垂直方向有960条水平扫描线，字母P（Progressive scan）表示逐行扫描。

4、1080P1080P是在逐行扫描下达到1920×1080的分辨率的显示格式。

数字1080表示垂直方向有1080条水平扫描线，字母P（Progressive scan）表示逐行扫描。

视频监控集中存储容量计算方法公式如下：存储总容量（TB）=摄像机路数×视频带宽（Mbps）×1024（M变K）×1024（K 变B）×录像时间［3600秒（1小时）×24（1天）×天数）］÷8（bit）÷1000（B变K）÷1000（K变M）÷1000（M变G）÷1000（G变T）以1110路摄像机为例，每路数字视频流在按照MEPG-4编码方式码率2Mbps，存储7天，计算集中存储磁盘阵列所需1TB硬盘个数：存储总容量（TB）=1110×2Mbps×1024（M变K）×1024（K变B）×3600秒×24小时×7天÷8（bit）÷1000（B变K）÷1000（K变M）÷1000（M变G）÷1000（G变T）≈176T（即需176块硬盘）如果涉及RAID存储方式，再依据硬盘分配数量计算最终硬盘数量。

RAID5磁盘阵列硬盘容量计算RAID5容量计算的公式＝（硬盘数量-1）*容量三块300G硬盘算法：（3-1）*300＝600IDE硬盘实际容量都是不足的，所有生产厂家都如此，没话说。

做RAID的硬盘，除了主引导区、文件分配表，引导区要专用容量外，可能比一般硬盘要多出记录RAID信息的空间吧。

RAID0,RAID10,RAID5的实际容量如何计算？RAID0=硬盘容量*硬盘数量RAID0=G*NRAID10=硬盘容量*硬盘数量/2RAID10=G*N/2RAID5=硬盘容量*(硬盘数量-1)RAID5=G*(N-1)WW。

海康威视设备的录像容量（含Smart265）0220 15:29:28从14年开始，我们陆续地推送过多次设备录像容量的计算方法~然而，还是会有很多用户询问录像容量如何计算的问题，最近比较集中的是关于Smart265编码格式下录像容量怎么算，重庆监控安装今天就来跟大家唠个两分钟的~H.265来了，录像容量计算的新规则，可查阅【新版】录像容量计算方法告诉你如何选择硬盘！开启Smart 264功能后的容量规则，以及非Smart 264情况，可查阅必备！HDTVI 3.0时代容量计算方法！容量计算工具哪里有，怎么用？可查阅海康设备录像容量计算方法以上是之前我们推送过的录像容量计算相关文章的精选，大家有需要就可以点进去瞅瞅哦~下面来说说Smart265~关键点一：Smart 265覆盖全系列H.265经销产品也就是说，我们平时提到的H.265摄像机=Smart265摄像机，H.265 NVR=Smart265 NVR（当然，这仅限于我们大海康的产品，Smart265是海康威视研究院自主研发的视频编码技术！）关键点二：Smart265比H.265带宽再减，存储再省！空闲场景(基本静止):码率大小可在H.265基础上再降低70%以上常规场景：码率大小可在H.265基础上再降低50%以上复杂场景:码率大小可在H.265基础上再降低30%以上根据《【新版】录像容量计算方法告诉你如何选择硬盘！》，H.265录像容量计算的结论是200万摄像头全天24小时的录像容量大约是20G，300万摄像头全天24小时的录像容量大约是30G，依次类推。

所以，很方便就能得出结论：Smart265按常规场景计算，200万摄像头全天24小时的录像容量大约是10G，300万摄像头全天24小时的录像容量大约是15G，依次类推。

Smart265常规场景200W≈1M≈10G300W≈1.5M≈15G400W≈2M≈20G*实际数值根据现场场景浮动。
