钣金折弯工艺守则

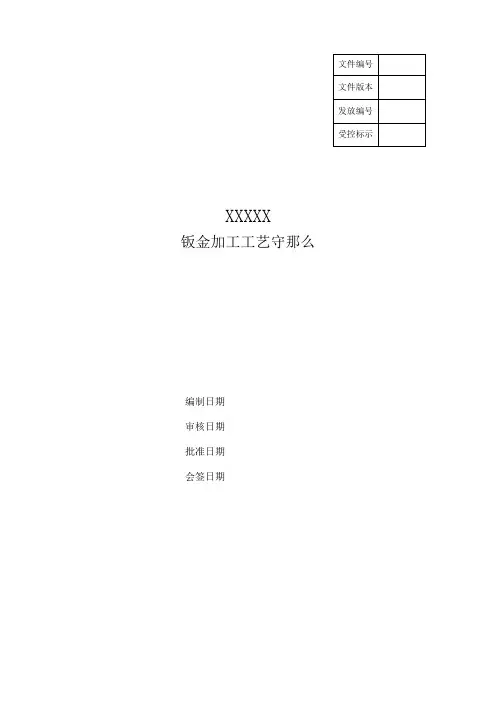

XXXXX钣金加工工艺守那么编制日期审核日期批准日期会签日期钣金加工工艺守那么本守那么适用于剪切、冲压、焊接、粘接、喷涂设备上，对金属板材进行剪切、冲压、折弯、焊接、喷涂加工工艺过程。

《4381-87冲压剪切下料件公差》《GB/T13914-2000 冲压件尺寸公差》《GB/T1804-2000 未注公差的线性角度尺寸的公差》加工根据图纸或下料单领取需要的材料，核对材料的规格型号及数量并检查材料是否符合工艺的要求。

3.1.2调整并检查机床定位尺寸是否符合加工要求。

3.1.3检查机床刃具是否锋利及紧固牢靠，确认完好才可以进行加工。

3.1.4机床具体操作见机床作业标准。

时应将被剪切材料靠紧机床前面左侧定位靠板上，以保证工件的垂直度，首件检查符合图纸或工艺卡片的规格后，方可经行生产。

3.2.2辅助人员应该配合好，在加工过程中要随时检查尺寸、角度并及时与操作人员联系。

3.2.3剪裁好的半成品或成品按不同规格整齐堆放，要置于指定的工位器具上，不可随意乱放，以防止混料及受压变形。

3.2.4为减少刃具磨损，钢板板面及工作台面要保持清洁，剪板机床床面上严禁放置工具及其他材料。

3.2.5下料时应将不规那么的料头切掉，用以下料的材料长度，应保证能被机床压紧。

对图纸和工艺卡片未注尺寸公差的零件引用《GB/T1804-2000 未注公差的线性角度尺寸的公差》、未注剪切直线度、垂直度引用《4381-87 冲压剪切下料件公差》。

检测所裁的板料，应符合图纸或工艺卡的要求。

具体检验详见检验标准。

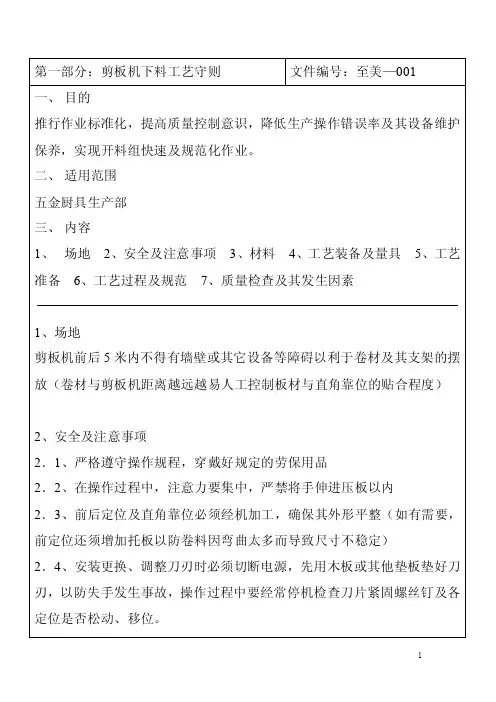

3.4.1严格遵守机床作业操作规X，穿戴好规定的劳保用品。

3.4.2在操作过程中，精力应集中，送料时严禁将手指伸进压板以内。

3.4.3安装更换、调整刃具时必须切断电源，先用木板或其他垫板垫好刃具，以防失手发生事故。

操作过程中时常停车检查刃具、紧固螺丝钉及定位挡板是否松动、移位。

3.4.4上班工作前应空车运转2～3分钟检查机床是否正常，发现异常或杂音，应及时检修，运转过程要及时加注润滑油保持机床性能。

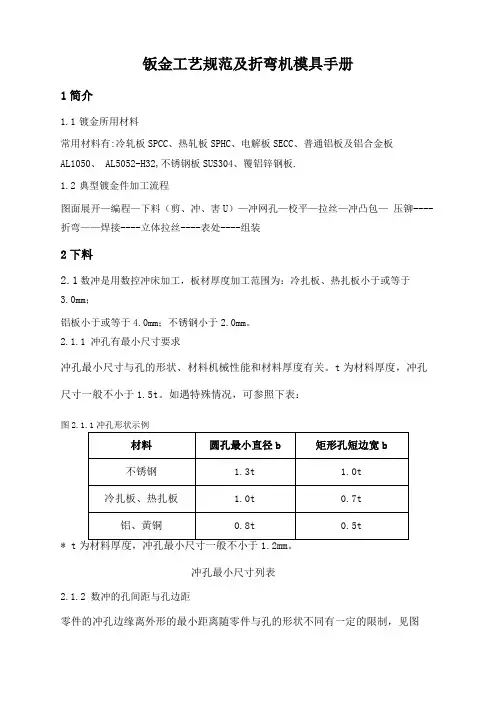

钣金工艺规范及折弯机模具手册1简介1.1镀金所用材料常用材料有:冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板AL1050、 AL5052-H32,不锈钢板SUS304、覆铝锌钢板.1.2典型镀金件加工流程图面展开—编程—下料（剪、冲、害U）—冲网孔—校平—拉丝—冲凸包—压铆----折弯——焊接----立体拉丝----表处----组装2下料2.1数冲是用数控冲床加工，板材厚度加工范围为：冷扎板、热扎板小于或等于3.0mm；铝板小于或等于4.0mm；不锈钢小于2.0mm。

2.1.1冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

t为材料厚度，冲孔尺寸一般不小于1.5t。

如遇特殊情况，可参照下表：图* t为材料厚度，冲孔最小尺寸一般不小于1.2mm。

冲孔最小尺寸列表2.1.2数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.1.2。

当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。

图2.1.2冲裁件孔边距、孔间距示意图2.1.3折弯件及拉深件不可选用数冲下料，可选用二次激光切割。

2.1.4螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D,应优先保证过孔d2。

用于螺钉、螺栓的过孔*要求钣材厚度t^h。

用于沉头螺钉的沉头座及过孔*要求钣材厚度t^h。

用于沉头铆钉的沉头座及过孔激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板、热扎板小于或等于8.0mm；不锈钢小于或等于4.0mm ；铝板小于等于5.0mm。

其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工，加工成本高！折弯折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。

当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。

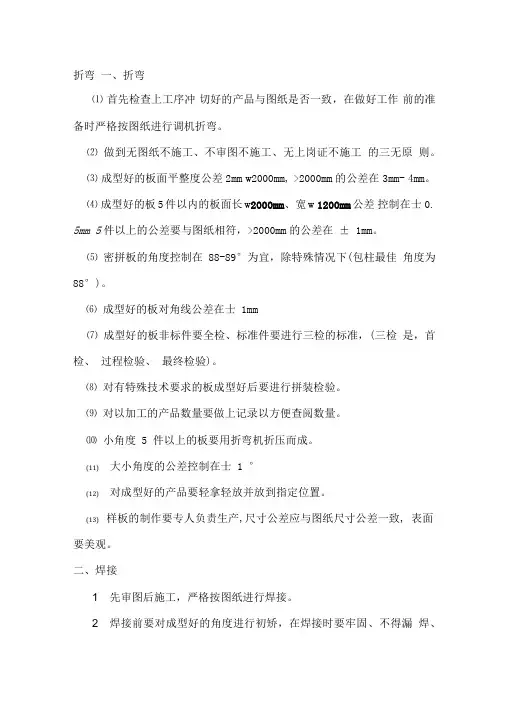

折弯一、折弯⑴ 首先检查上工序冲切好的产品与图纸是否一致，在做好工作前的准备时严格按图纸进行调机折弯。

⑵ 做到无图纸不施工、不审图不施工、无上岗证不施工的三无原则。

⑶ 成型好的板面平整度公差2mm w2000mm, >2000mm的公差在3mm- 4mm。

⑷ 成型好的板5件以内的板面长w2000mm、宽w 1200mm公差控制在士0. 5mm 5件以上的公差要与图纸相符，>2000mm的公差在± 1mm。

⑸ 密拼板的角度控制在 88-89°为宜，除特殊情况下(包柱最佳角度为88°)。

⑹ 成型好的板对角线公差在士 1mm⑺ 成型好的板非标件要全检、标准件要进行三检的标准，(三检是，首检、过程检验、最终检验)。

⑻ 对有特殊技术要求的板成型好后要进行拼装检验。

⑼ 对以加工的产品数量要做上记录以方便查阅数量。

⑽ 小角度 5 件以上的板要用折弯机折压而成。

(11)大小角度的公差控制在士 1 °(12)对成型好的产品要轻拿轻放并放到指定位置。

(13)样板的制作要专人负责生产,尺寸公差应与图纸尺寸公差一致, 表面要美观。

二、焊接1 先审图后施工，严格按图纸进行焊接。

2 焊接前要对成型好的角度进行初矫，在焊接时要牢固、不得漏焊、少焊、脱焊、裂缝、而且满焊要平整光滑。

3 焊接后不管是大角度还是小角度还是90°都要进行角度娇正。

4 图纸要求特殊焊接的要特殊焊接并确保质量。

5焊接的配件公差不得超过士 2mm6 样品要专人负责焊接并作满焊处理。

7 超大板组焊焊接时内须做点焊处理。

8 刨槽后的板在焊接时不管长与短均做点焊处理。

三、辊弧（内装、外装通用）1 严格按图纸要求的半径进行滚弧。

2 辊弧时注意正反滚的方向。

3 滚出来的弧一定要顺，不能有直线段，滚出来的半径与实际半径小 10mm 为宜。

4 滚弧前要对滚铜上的杂质进行清理。

5 滚弧时要从大的半径逐步下调到图纸所要半径为止，并做到是从大件到小件或小件到大件的方式进行。

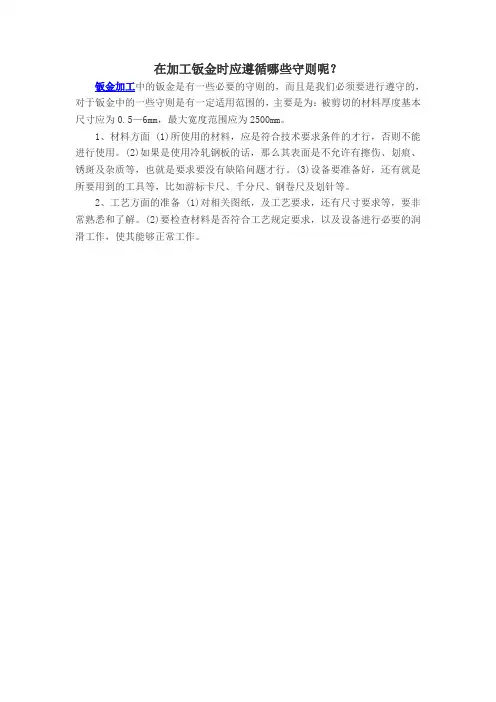

在加工钣金时应遵循哪些守则呢？
钣金加工中的钣金是有一些必要的守则的，而且是我们必须要进行遵守的，对于钣金中的一些守则是有一定适用范围的，主要是为：被剪切的材料厚度基本尺寸应为0.5—6mm，最大宽度范围应为2500mm。

1、材料方面 (1)所使用的材料，应是符合技术要求条件的才行，否则不能进行使用。

(2)如果是使用冷轧钢板的话，那么其表面是不允许有擦伤、划痕、锈斑及杂质等，也就是要求要没有缺陷问题才行。

(3)设备要准备好，还有就是所要用到的工具等，比如游标卡尺、千分尺、钢卷尺及划针等。

2、工艺方面的准备 (1)对相关图纸，及工艺要求，还有尺寸要求等，要非常熟悉和了解。

(2)要检查材料是否符合工艺规定要求，以及设备进行必要的润滑工作，使其能够正常工作。

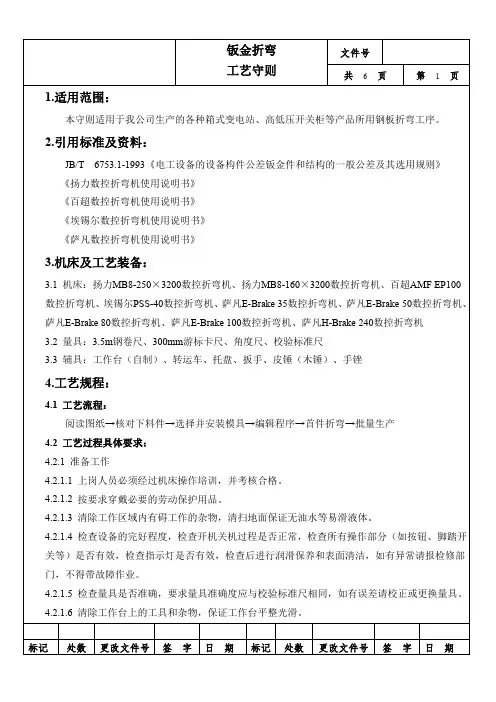

共6页第1页1.适用范围：本守则适用于我公司生产的各种箱式变电站、高低压开关柜等产品所用钢板折弯工序。

2.引用标准及资料：JB/T6753.1-1993《电工设备的设备构件公差钣金件和结构的一般公差及其选用规则》《扬力数控折弯机使用说明书》《百超数控折弯机使用说明书》《埃锡尔数控折弯机使用说明书》《萨凡数控折弯机使用说明书》3.机床及工艺装备：3.1机床：扬力MB8-250×3200数控折弯机、扬力MB8-160×3200数控折弯机、百超AMF EP100数控折弯机、埃锡尔PSS-40数控折弯机、萨凡E-Brake35数控折弯机、萨凡E-Brake50数控折弯机、萨凡E-Brake80数控折弯机、萨凡E-Brake100数控折弯机、萨凡H-Brake240数控折弯机3.2量具：3.5m钢卷尺、300mm游标卡尺、角度尺、校验标准尺3.3辅具：工作台（自制）、转运车、托盘、扳手、皮锤（木锤）、手锉4.工艺规程：4.1工艺流程：阅读图纸→核对下料件→选择并安装模具→编辑程序→首件折弯→批量生产4.2工艺过程具体要求：4.2.1准备工作4.2.1.1上岗人员必须经过机床操作培训，并考核合格。

4.2.1.2按要求穿戴必要的劳动保护用品。

4.2.1.3清除工作区域内有碍工作的杂物，清扫地面保证无油水等易滑液体。

4.2.1.4检查设备的完好程度，检查开机关机过程是否正常，检查所有操作部分（如按钮、脚踏开关等）是否有效，检查指示灯是否有效，检查后进行润滑保养和表面清洁，如有异常请报检修部门，不得带故障作业。

4.2.1.5检查量具是否准确，要求量具准确度应与校验标准尺相同，如有误差请校正或更换量具。

4.2.1.6清除工作台上的工具和杂物，保证工作台平整光滑。

共6页第2页4.2.2核对下料件4.2.2.1钣金折弯人员在上岗前应具备阅读图纸的能力，明确图纸表达内容，能够通过图纸确定板材的材料、板厚、表面质量要求等，有较好的空间想象能力，能够想象出钣金零件的展开图（放样图），熟练掌握展开料的计算。

钣金工艺守则| 钣金技术要求大全什么是钣金？钣金，一种加工工艺，钣金尚未有一个比较完整的定义。

根据国外某专业期刊上的一则定义，可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、铆接、拼接、成型（如汽车车身）等。

其显着的特征就是同一零件厚度一致。

钣金工艺守则：1.适用范围1.1本守则适用于各种黑色金属的直线边缘的材料毛坯的剪切及其他类似的下料。

1.2被剪切的材料厚基本尺寸为0.5～6毫米，最大宽度为2500毫米。

2.材料2.1材料应符合技术条件要求。

2.2材料为冷轧钢板，不允许表面有严重的擦伤、滑痕、杂质、锈斑。

3.设备及工艺装备、工具3.1板子、钳子、油壶、螺丝刀、手锤。

3.2游标卡尺、外径千分尺、钢板尺、钢卷尺、直角尺、划针。

4.工艺准备4.1熟悉图纸和有关工艺要求，充分了解所加工的零件的几何形状和尺寸要求。

4.2按图纸的要求材料规格领料，并检查材料是否符合工艺的要求。

4.3为了降低消耗，提高材料利用率，要合理计算采取套裁方法。

4.4将合格的材料整齐的堆放在机床旁。

4.5给剪板机各油孔加油。

4.6检查剪床刀片是否锋利及紧固牢靠，并按板料厚度调整刀片间隙。

钣金技术要求大全：1.钣金件零件去除氧化皮。

2.钣金件零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。

3.去除毛刺飞边。

4.经调质处理，28HRC～32HRC。

5.钣金件零件进行高频淬火，350～370℃回火，40HRC～45HRC。

6.渗碳深度0.3mm。

7.进行高温时效处理。

8.未注形状公差应符合GB1184-2000.9.未标注尺寸公差应该按照GB/T1804-m10.铸件公差带对称于毛坯铸件基本尺寸配置。

11.未注圆角半径R5。

12.未注倒角均为2×45°。

13.锐角倒钝。

14.各密封件装配前必须浸透油。

15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。

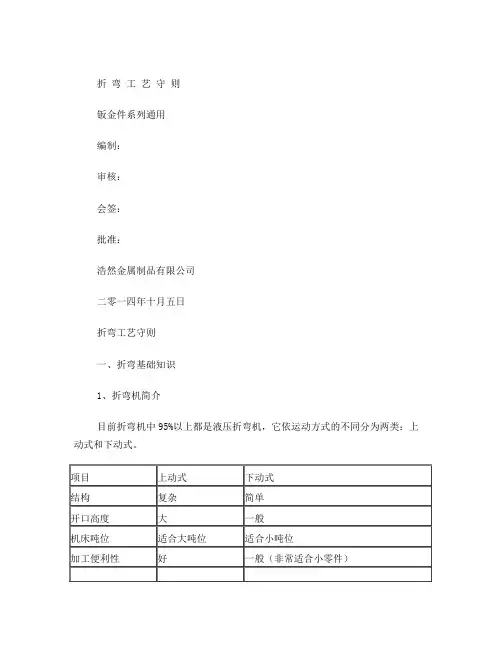

折弯工艺守则钣金件系列通用编制：审核：会签：批准：浩然金属制品有限公司二零一四年十月五日折弯工艺守则一、折弯基础知识1、折弯机简介目前折弯机中95%以上都是液压折弯机，它依运动方式的不同分为两类：上动式和下动式。

我司使用的折弯机为上动式数控板料折弯机。

2、材料分类一般的钣金加工材料分为3类：钢、不锈钢、铝，而相同的材质由于内部的各类元素的含量、加工方法的不同又分为不同的种类。

我们将常用的钢板分为：热轧板（SPHC）、冷轧板（SPCC）、电镀锌板（SECC）、热镀锌板（SGCC）；常用的不锈钢分为：SUS3000系列（304）、SUS4000系列（403）；我司使用的板料多数为DC53D+Z、DX51D+Z（均属于热镀锌板）。

3、折弯模具3.1折弯模具一般的模具分为中间板、上模、下模、导轨、下模座等，这类模具通用性强，大部分加工都可以完成。

3.2折弯模具的选择加工不同的零件需要使用不同的模具，首先要对机床和模具的加工参数有所了解，才能选择相互匹配的模具。

机床参数有：行程、加工能力、开口高度、中间板类型等；模具参数有：上模模柄型式（和中间板匹配）、耐压吨位（最大折弯压力）等；A关于机床参数的选择1、模具高度的选择行程（mm）=开口高度—中间板高度—上模高度—下模座高度—（下模高度—0.5V+t）t为板料厚度（mm）在下模座选择的时候也要注意下模座有多种高度，不同高度的模座用来配合不同的加工。

使用不同的模具组合可以获得不同的模具组合高度，用来加工不同的零件。

B关于模具参数的选择1、上模模柄形式上模的模柄有3种形式以配合不同的中间板2、上模形状常用标准形状上模有：普通上模直剑型上模鹅颈型上模框用上模根据不同的折弯需要，选用不同形状的模具：3、上模尖端R角及尖端角度上模常用的尖端R角有：（1）0.2R（2）0.6R（3）0.8R（4）1.5R（5）3.0R选用合适的尖端R：一般3mm以下使用R0.6。

标准上模的尖端角度有：90°、88°、86°、60°、45°、30°等。

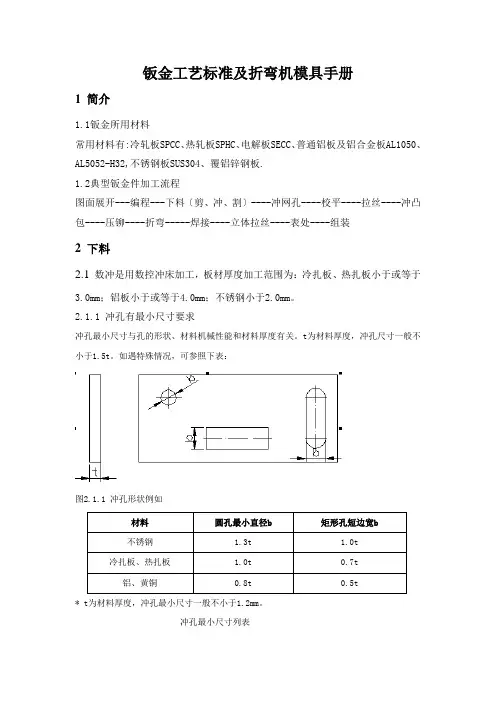

钣金工艺标准及折弯机模具手册1简介1.1钣金所用材料常用材料有:冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板AL1050、AL5052-H32,不锈钢板SUS304、覆铝锌钢板.1.2典型钣金件加工流程图面展开---编程---下料〔剪、冲、割〕----冲网孔----校平----拉丝----冲凸包----压铆----折弯-----焊接----立体拉丝----表处----组装2下料2.1数冲是用数控冲床加工，板材厚度加工范围为：冷扎板、热扎板小于或等于3.0mm；铝板小于或等于4.0mm；不锈钢小于2.0mm。

2.1.1 冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

t为材料厚度，冲孔尺寸一般不小于1.5t。

如遇特殊情况，可参照下表：图2.1.1 冲孔形状例如* t为材料厚度，冲孔最小尺寸一般不小于1.2mm。

冲孔最小尺寸列表2.1.2 数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.1.2。

当冲应不小于1.5t。

2.1.3 折弯件及拉深件不可选用数冲下料，可选用二次激光切割。

2.1.4 螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。

用于螺钉、螺栓的过孔*要求钣材厚度t≥h。

用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。

用于沉头铆钉的沉头座及过孔激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板、热扎板小于或等于8.0mm；不锈钢小于或等于4.0mm ；铝板小于等于5.0mm。

其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工,加工成本高！折弯折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。

当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应防止过小的弯曲圆角半径。

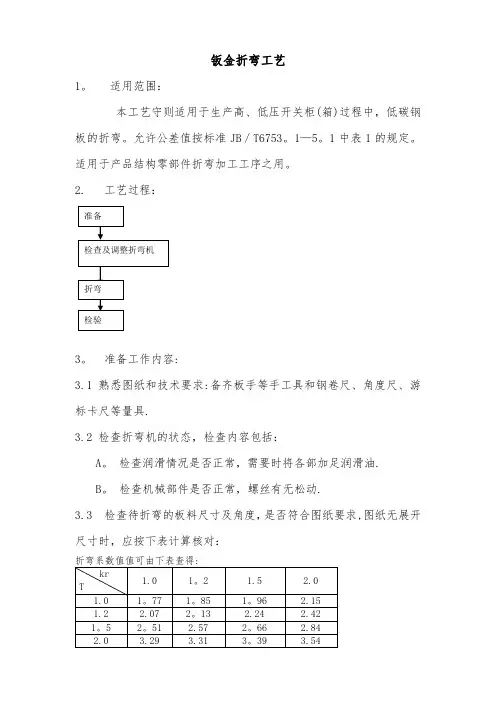

钣金折弯工艺1。

适用范围：本工艺守则适用于生产高、低压开关柜(箱)过程中，低碳钢板的折弯。

允许公差值按标准JB／T6753。

1—5。

1中表1的规定。

适用于产品结构零部件折弯加工工序之用。

2. 工艺过程：3。

准备工作内容:3.1 熟悉图纸和技术要求:备齐板手等手工具和钢卷尺、角度尺、游标卡尺等量具.3.2 检查折弯机的状态，检查内容包括：A。

检查润滑情况是否正常，需要时将各部加足润滑油.B。

检查机械部件是否正常，螺丝有无松动.3.3 检查待折弯的板料尺寸及角度，是否符合图纸要求,图纸无展开尺寸时，应按下表计算核对：4。

检查及调整折弯机：4.1 机器刚开始使用时，对于同步油缸式折弯机，应放掉左右两个同步油缸中的空气，放气步骤如下:A．将放气螺丝松开;B．由按钮控制“充油”“工作”交替进行，并使滑块上下数次,使油缸中的空气放入油箱.C．将放气螺钉旋紧，再由按钮控制充油，充油后折弯机两油缸应保持同步.4.2 调整下刀两端的推拉螺杆，使上下刀口中心线重合。

4.3 调整滑块下限：对于同步油缸式折弯机根据板料厚度和弯曲及开关用按钮通过电动机调整滑块的下限（即滑块下死点）指针旋转一周滑块移动1毫米，注意不得使上刀与下刀槽接触，以免造成顶刀事故，上下刀的间隙不得小于板料厚度.对于机械同步折弯机，先将下止点调整手轮顺时针方向调整到最小值,然后逆时针下调,一边折弯一边转动直到折弯角度合适时停止。

4.4 摇动“直板调节手轮"，使制板端面与下刀槽中心等于工件边高减去料厚，调整时使用300毫米深度尺寸在制板两端测量.4.5 正确选用下模V形槽，开口尺寸应符合折弯压力表的规定。

5. 折弯5.1 板料正式折弯前应用一块厚度，长度与工件相同的板料试折,通过试折检查工件尺寸和角度存在的问题，并相应调整滑块下死点、直板等。

折弯机经过调整后应再次试折。

5。

2 为保证获得较好的工件折弯精度，板料必须平整。

5。

3 折弯板料应放在机器中间位置，不许单边载荷使用。

钣金车间安全生产守则
1. 遵守工作时的所有安全程序和操作规范。

2. 确保所有机械设备和工具都处于良好状态，定期进行检查和维护。

3. 使用个人防护装备，如安全帽、护目镜、防护手套和防护靴等。

4. 注意材料和工件的搬运操作，避免扭伤或拉伤。

5. 在进行钣金加工时，确保操作区域周围没有杂物和障碍物，并保持清洁和整齐。

6. 使用正确的工具和设备进行钣金加工，避免错误和事故发生。

7. 在进行焊接和切割工作时，确保使用安全有效的焊接设备和防护措施。

8. 在使用机械设备时，必须熟悉操作程序，并对设备进行有效的保养和维护。

9. 遵守工作区域的安全规定，如不允许吸烟、喧哗或乱丢杂物等。

10. 必须了解安全应急措施，并参与应急演练。

11. 在工作环境中，保持良好的沟通和团队协作，及时分享安全知识和经验。

12. 在发现可能存在的安全隐患时，应立即报告给主管或安全管理人员。

13. 参加公司组织的安全培训和教育活动，不断提升安全意识和技能水平。

14. 在工作中保持专注和集中注意力，不受分心和疲劳的影响。

15. 尊重和遵守公司的安全政策和相关法规，积极参与安全管理工作。

株洲华信实业有限公司钣金工艺守则钣金工艺守则2010-12-10 发布 2010-12-11 实施1 适用范围本守则规定了我公司所有机柜、机箱在加工过程中应达到的基本要求。

本守则适用于加南车时代及非标的机柜、机箱。

2 引用标准和文件GB/T 1804-2000 一般公差未注公差的线性和角度尺寸的公差3 控制要求1、在生产中，每个员工、每道工序都必须按图纸、工艺、标准进行加工；当图纸与工艺不符合时以工艺为准。

2、图纸、工艺有公差标注要求时，按公差要求加工。

3、图纸、工艺未注公差时，按GB/T 1804-2000 m级加工。

4、当图纸标注尺寸及公差与工艺要求尺寸及公差不一致时，按工艺要求加工。

5、机柜外形按允许公差的正公差加工，机箱外形按允许公差的负公差加工。

6、门的外形按允许公差的负公差加工，严禁出现正公差。

7、未注公差要求的孔，按GB/T 1804-2000 m级的正公差并偏上加工。

8、所有产品因电镀或热浸锌必须开工艺孔时，所开工艺孔应在产品正面不可见的位置。

9、对于拉（压）铆后折弯的工艺顺序，在编排工艺时要特别小心，太小的折边压铆后折弯会发生干涉。

10、有电镀要求的零件，要求需电镀后拉（压）铆，如果折弯后压铆困难，工艺上应注明需辅助拉（压）铆工装。

11、有喷砂和镀锌要求的零件，需先喷砂再镀锌处理，最后印字的工艺顺序进行。

12、板材厚折边又太小的情况，必须把无法折到位的局部尺寸留多点余量，折弯后在铣掉多余量的工艺顺序。

13、除特殊说明外毛刺方向必须在折弯内边，在工艺编排时用折弯图或文字加以叙述。

14、有打刚丝螺套要求的零件，需在酸洗磷化后进行。

15、数控冲床下料板材厚度加工范围为冷扎板、热扎板小于或等于3.0mm，铝板小于或等于4.0mm，不锈钢小于或等于2.0mm。

16、激光下料板材厚度加工范围为冷扎板、热扎板大于3.0mm，铝板大于4.0mm，不锈钢大于2.0mm。

17、其它各工序的要求按其作业指导书的要求进行。

钣金工艺规范及折弯机模具手册1简介1.1钣金所用材料常用材料有:冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板AL1050、AL5052-H32,不锈钢板SUS304、覆铝锌钢板.1.2典型钣金件加工流程图面展开---编程---下料（剪、冲、割）----冲网孔----校平----拉丝----冲凸包----压铆----折弯-----焊接----立体拉丝----表处----组装2下料2.1数冲是用数控冲床加工，板材厚度加工范围为：冷扎板、热扎板小于或等于3.0mm；铝板小于或等于4.0mm；不锈钢小于2.0mm。

2.1.1 冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

t为材料厚度，冲孔尺寸一般不小于1.5t。

如遇特殊情况，可参照下表：图2.1.1 冲孔形状示例* t为材料厚度，冲孔最小尺寸一般不小于1.2mm。

冲孔最小尺寸列表2.1.2 数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.1.2。

当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。

图2.1.2 冲裁件孔边距、孔间距示意图2.1.3 折弯件及拉深件不可选用数冲下料，可选用二次激光切割。

2.1.4 螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。

用于螺钉、螺栓的过孔*要求钣材厚度t≥h。

用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。

用于沉头铆钉的沉头座及过孔激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板、热扎板小于或等于8.0mm；不锈钢小于或等于4.0mm ；铝板小于等于5.0mm。

其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工,加工成本高！折弯折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。

钣金加工：钣金制造工艺手册—31 数控折弯(Numerical Control To Bend)1.1 折弯机的结构折弯机由机械、电气控制、电气、液压四大部分构成1.2 折弯机的工作原理1.2.1 折弯机的工作是利用液压传输驱动机身上、下的相对运动，结合折弯上、下模具的形状实现平板绕折弯线被弯曲为具有一定折弯角度和折弯半径的特性功能，与简易模具完成特殊形状成形；其运动方式分为上、下运动两种：a) 上动式：下工作台不动，由上面滑块下降实现施压；b) 下动式：机身上部固定不动，由下工作台上升实现施压；1.3 折弯机的加工技术数据机型项目RG50RG100工作台长度20003000最大折弯长度20853100最大折弯尺寸(深度)500500D轴行程0~99.990~99.99最大压力50T100T工作台开口高度370370后定位升降量60~14060~140后定位宽度6060L轴后定位行程420420L轴定位精度±0.1±0.1D轴运行精度±0.1±0.1折弯加工精度±0.2±0.21.4 折弯模具简绍：（具体见折弯刀具统计表）1.4.1 折弯上模也称为折弯刀具，它有整体式与分割式两种：a) 整体式上模长度(mm)：835b) 分割式上模长度(mm)：10、15、20、40、50、100、200、4001.4.2 常用折弯刀具R为R=0.2、R=0.6，刀具角度有88º、90º两种，折弯刀具类型（见下图）大R刀模段差模压平模 88º小弯刀压线模 88º鹅颈刀 88º直弯刀 30º尖刀 88º直刀1.4.3 折弯下模也称为V槽，它有整体式与分割式两种：a) 整体式上模长度(mm)：835b) 分割式上模长度(mm)：10、15、20、40、50、100、200、4001.4.4 常用折弯下模类型（见下图）1.4.4.1 常用V槽大小、角度与材料板厚的关系a) 常用V槽大小有：V4、V5、V6、V7、V8、V10、V12、V16、V25（例“V5”表示V槽完度为5mm）b) 常用V槽角度有：88º与90º两种c) V槽与板厚的关系：折弯时选用下模V槽大小与材料无关，通常为5倍的板厚（即5T）；如4T≤V＜5T时，折弯系数要相应加大，如5T＜V≤6T时，折弯系数要相应减小；各材料与板厚所对应的折弯系数参照《机加中心钣金厂展开作业指南》1.4.4.2 插深V槽主要用来加工折弯内角小于90º的折弯，与配合30º尖刀压死边（反折180º）前的角度处理，常用大小有：V6、V101.4.4.3 段差模是用来完成普通V槽无法加工的Z字形小折弯，它分直边(90º)与斜边(45º)段差，取值范围H＜最小折弯尺寸+T+1.5+内R1.4.5 折弯刀具和V槽的关系如下图1.4.6 折弯模具的耐压能力与模具的形状有关，常用折弯上下模的耐压能力根据模具形状与长底计算，标准取值为4Ton/100mm1.5 折弯的工艺性要求1.5.1 折弯工序与相关工序的工艺流程1.5.2 最小折弯尺寸和V槽大小有关，和折弯上模与材料无关，如下表是“普通折弯”与“Z字形折弯”a=90º的最小折弯尺寸的计算公式和数据，当a＞90º或a＜90º时，H值需做相应增减普通折弯Z字形折弯材料厚度V槽大小折弯角度(a)/折弯半径（R内）普通折弯最小尺寸(H=0.5V+T)Z字形折弯最小尺寸(H=0.5V+2T+1.5+R内)孔到折弯边的最小距离(L=0.6V)T=0V4a=90º 2.7 5.1 1.9.5/R=0.6T=0 .8V4a=90º/R=0.63.0 5.7 2.4T=1 .0V6a=90º/R=0.64.07.1 3.3T=1 .2V6a=90º/R=0.64.37.5 3.6T=1 .5V8a=90º/R=0.65.59.1 4.8T=2 .0V10a=90º/R=0.6711.16T=2 .5V12a=90º/R=0.68.513.17.2T=3 .0V16a=90º/R=0.61116.19.61.5.3 压死边的工艺性与要求：（如下图）a) 压死边需进行两次折弯加工，首先利用30º尖刀与插深V槽折弯30º～45º，然后再利用压平模压平，不同材料板厚压死边的范围：0.5≤T≤2.0b) 压死边的长度(L)与材料厚度、插深V槽有关，当0.5≤T≤1.5选用V6插深槽，Lmin≥5T+R(即Lmin≥6)；当2.0≤T≤2.5选用V10插深槽，Lmin≥5T+R(即Lmin≥9)；以上两者的死边长度Lmax≤14mmc) 反折弯后再压死边的长度L受插深V槽的限制，Lmin≥11mmd) 压死边孔到折弯边的距离不宜太小，否则孔会受折弯过程中角度的变化而变形：L1min≥0.7Ve) N折的工艺性与以上a、b、c相同，H加工是在C图示1的基础上放一块H值尺寸治具，然后再利用压平模压平后，把治具取出，H值的范围：0.5≤H≤5.01.5.4 翻边孔到折弯边的最小距离需满足如下条件：1.5.5 孔到折弯边的工艺处理不能满足最2.5.2与2.5.4孔到折弯边的最小距离时可根据结构需求采用如下工艺：a) 开工艺缺口(如下图)：先折弯后特征孔会变形，在折弯线处开一方孔避位；如此孔是压铆螺柱孔或翻边孔，工艺可先加工此孔特征后再折弯，且在折弯线处开避位孔，折弯时上、下模可选择性避空此孔b) 折弯后再加工(如下图)：先折弯后特征孔会变形，可减小特征孔增大图示L尺寸，折弯后可利用钻、铣、冲裁等加工方式加工特征孔到结构所需尺寸；例折弯后再攻丝、折弯边太小加长折弯尺寸后再铣等工艺c) 先压线后折弯(如下图)：利用压线模在折弯中线处先压线再折弯，可以避免特征孔折弯后变形与保证图示L尺寸，压线槽尺寸范围(宽:0.8～1.2,深0.2～1.0)1.5.6 在折弯有撕裂的地方，需要做折弯撕裂槽与工艺缺口的处理，撕裂槽的宽度一般不小于１.５T，且≥1.5，具本见1.6.3 NCT冲裁件的工艺性要求；撕裂槽的长度和宽度与壁厚的关系如下图b,c 所示，或者是折弯线让开阶梯线如下图ａ所示或或1.5.7 折弯工艺处理时要考虑表面处理对尺寸精度的影响（如：喷粉、喷油等），加工尺寸余量按表面处理的镀层、涂层厚度调配；各表面处理层厚详见第七章《表面处理》1.5.8 折弯定位多以平面定位，定位边与折弯模具垂直；定位边是斜边或不规则形状时需制作折弯定位治具1.5.9 折弯加工顺序跟折弯机的工作台开口高度、后定位长度、折弯上下模的安装与选用有密切关系，其加工顺序的基本原则为：由外到内折弯、由小到大折弯、由特殊形状到一般形状折弯、前工序折弯后对后继折弯工序不产生影响或干涉1.5.10 编制折弯工艺a) U形小尺寸折弯时为了避开折弯上模与下模，采用折弯后再翻边攻丝(如下图表)， Y为翻边攻丝孔：b) 电镀后再折弯（压死边），避免电镀后电镀液无法流出，腐蚀产品表面。
