(完整版)钣金工艺规范及折弯及模具手册

钣金加工：钣金制造工艺手册—31 数控折弯(Numerical Control To Bend)1.1 折弯机的结构折弯机由机械、电气控制、电气、液压四大部分构成1.2 折弯机的工作原理1.2.1 折弯机的工作是利用液压传输驱动机身上、下的相对运动，结合折弯上、下模具的形状实现平板绕折弯线被弯曲为具有一定折弯角度和折弯半径的特性功能，与简易模具完成特殊形状成形；其运动方式分为上、下运动两种：a) 上动式：下工作台不动，由上面滑块下降实现施压；b) 下动式：机身上部固定不动，由下工作台上升实现施压；1.3 折弯机的加工技术数据机型项目RG50RG100工作台长度20003000最大折弯长度20853100最大折弯尺寸(深度)500500D轴行程0~99.990~99.99最大压力50T100T工作台开口高度370370后定位升降量60~14060~140后定位宽度6060L轴后定位行程420420L轴定位精度±0.1±0.1D轴运行精度±0.1±0.1折弯加工精度±0.2±0.21.4 折弯模具简绍：（具体见折弯刀具统计表）1.4.1 折弯上模也称为折弯刀具，它有整体式与分割式两种：a) 整体式上模长度(mm)：835b) 分割式上模长度(mm)：10、15、20、40、50、100、200、4001.4.2 常用折弯刀具R为R=0.2、R=0.6，刀具角度有88º、90º两种，折弯刀具类型（见下图）大R刀模段差模压平模 88º小弯刀压线模 88º鹅颈刀 88º直弯刀 30º尖刀 88º直刀1.4.3 折弯下模也称为V槽，它有整体式与分割式两种：a) 整体式上模长度(mm)：835b) 分割式上模长度(mm)：10、15、20、40、50、100、200、4001.4.4 常用折弯下模类型（见下图）1.4.4.1 常用V槽大小、角度与材料板厚的关系a) 常用V槽大小有：V4、V5、V6、V7、V8、V10、V12、V16、V25（例“V5”表示V槽完度为5mm）b) 常用V槽角度有：88º与90º两种c) V槽与板厚的关系：折弯时选用下模V槽大小与材料无关，通常为5倍的板厚（即5T）；如4T≤V＜5T时，折弯系数要相应加大，如5T＜V≤6T时，折弯系数要相应减小；各材料与板厚所对应的折弯系数参照《机加中心钣金厂展开作业指南》1.4.4.2 插深V槽主要用来加工折弯内角小于90º的折弯，与配合30º尖刀压死边（反折180º）前的角度处理，常用大小有：V6、V101.4.4.3 段差模是用来完成普通V槽无法加工的Z字形小折弯，它分直边(90º)与斜边(45º)段差，取值范围H＜最小折弯尺寸+T+1.5+内R1.4.5 折弯刀具和V槽的关系如下图1.4.6 折弯模具的耐压能力与模具的形状有关，常用折弯上下模的耐压能力根据模具形状与长底计算，标准取值为4Ton/100mm1.5 折弯的工艺性要求1.5.1 折弯工序与相关工序的工艺流程1.5.2 最小折弯尺寸和V槽大小有关，和折弯上模与材料无关，如下表是“普通折弯”与“Z字形折弯”a=90º的最小折弯尺寸的计算公式和数据，当a＞90º或a＜90º时，H值需做相应增减普通折弯Z字形折弯材料厚度V槽大小折弯角度(a)/折弯半径（R内）普通折弯最小尺寸(H=0.5V+T)Z字形折弯最小尺寸(H=0.5V+2T+1.5+R内)孔到折弯边的最小距离(L=0.6V)T=0V4a=90º 2.7 5.1 1.9.5/R=0.6T=0 .8V4a=90º/R=0.63.0 5.7 2.4T=1 .0V6a=90º/R=0.64.07.1 3.3T=1 .2V6a=90º/R=0.64.37.5 3.6T=1 .5V8a=90º/R=0.65.59.1 4.8T=2 .0V10a=90º/R=0.6711.16T=2 .5V12a=90º/R=0.68.513.17.2T=3 .0V16a=90º/R=0.61116.19.61.5.3 压死边的工艺性与要求：（如下图）a) 压死边需进行两次折弯加工，首先利用30º尖刀与插深V槽折弯30º～45º，然后再利用压平模压平，不同材料板厚压死边的范围：0.5≤T≤2.0b) 压死边的长度(L)与材料厚度、插深V槽有关，当0.5≤T≤1.5选用V6插深槽，Lmin≥5T+R(即Lmin≥6)；当2.0≤T≤2.5选用V10插深槽，Lmin≥5T+R(即Lmin≥9)；以上两者的死边长度Lmax≤14mmc) 反折弯后再压死边的长度L受插深V槽的限制，Lmin≥11mmd) 压死边孔到折弯边的距离不宜太小，否则孔会受折弯过程中角度的变化而变形：L1min≥0.7Ve) N折的工艺性与以上a、b、c相同，H加工是在C图示1的基础上放一块H值尺寸治具，然后再利用压平模压平后，把治具取出，H值的范围：0.5≤H≤5.01.5.4 翻边孔到折弯边的最小距离需满足如下条件：1.5.5 孔到折弯边的工艺处理不能满足最2.5.2与2.5.4孔到折弯边的最小距离时可根据结构需求采用如下工艺：a) 开工艺缺口(如下图)：先折弯后特征孔会变形，在折弯线处开一方孔避位；如此孔是压铆螺柱孔或翻边孔，工艺可先加工此孔特征后再折弯，且在折弯线处开避位孔，折弯时上、下模可选择性避空此孔b) 折弯后再加工(如下图)：先折弯后特征孔会变形，可减小特征孔增大图示L尺寸，折弯后可利用钻、铣、冲裁等加工方式加工特征孔到结构所需尺寸；例折弯后再攻丝、折弯边太小加长折弯尺寸后再铣等工艺c) 先压线后折弯(如下图)：利用压线模在折弯中线处先压线再折弯，可以避免特征孔折弯后变形与保证图示L尺寸，压线槽尺寸范围(宽:0.8～1.2,深0.2～1.0)1.5.6 在折弯有撕裂的地方，需要做折弯撕裂槽与工艺缺口的处理，撕裂槽的宽度一般不小于１.５T，且≥1.5，具本见1.6.3 NCT冲裁件的工艺性要求；撕裂槽的长度和宽度与壁厚的关系如下图b,c 所示，或者是折弯线让开阶梯线如下图ａ所示或或1.5.7 折弯工艺处理时要考虑表面处理对尺寸精度的影响（如：喷粉、喷油等），加工尺寸余量按表面处理的镀层、涂层厚度调配；各表面处理层厚详见第七章《表面处理》1.5.8 折弯定位多以平面定位，定位边与折弯模具垂直；定位边是斜边或不规则形状时需制作折弯定位治具1.5.9 折弯加工顺序跟折弯机的工作台开口高度、后定位长度、折弯上下模的安装与选用有密切关系，其加工顺序的基本原则为：由外到内折弯、由小到大折弯、由特殊形状到一般形状折弯、前工序折弯后对后继折弯工序不产生影响或干涉1.5.10 编制折弯工艺a) U形小尺寸折弯时为了避开折弯上模与下模，采用折弯后再翻边攻丝(如下图表)， Y为翻边攻丝孔：b) 电镀后再折弯（压死边），避免电镀后电镀液无法流出，腐蚀产品表面。

钣金件结构设计工艺手册目录1 第一章钣金零件设计工艺 11.1 钣金材料的选材 11.1.1 钣金材料的选材原则 11.1.2 几种常用的板材 11.1.3 材料对钣金加工工艺的影响 31.2 冲孔和落料： 51.2.1 冲孔和落料的常用方式 51.2.2 冲孔落料的工艺性设计91.3 钣金件的折弯131.3.1 模具折弯：131.3.2 折弯机折弯141.4 钣金件上的螺母、螺钉的结构形式261.4.1 铆接螺母261.4.2 凸焊螺母291.4.3 翻孔攻丝301.4.4 涨铆螺母、压铆螺母、拉铆、翻孔攻丝的比较31 1.5 钣金拉伸321.5.1 常见拉伸的形式和设计注意事项321.5.2 打凸的工艺尺寸331.5.3 局部沉凹与压线331.5.4 加强筋341.6 其它工艺351.6.1 抽孔铆接351.6.2 托克斯铆接361.7 沉头的尺寸统一361.7.1 螺钉沉头孔的尺寸361.7.2 孔沉头铆钉的沉头孔的尺寸的统一361.7.3 沉头螺钉连接的薄板的特别处理362 第二章金属切削件设计工艺372.1 常用金属切削加工性能372.2 零件的加工余量382.2.1 零件毛坯的选择和加工余量382.2.2 工序间的加工余量382.3 不同设备的切削特性、加工精度和粗糙度的选择39 2.3.1 常用设备的加工方法与表面粗糙度的对应关系39 2.3.2 常用公差等级与表面粗糙度数值的对应关系392.4 螺纹设计加工402.4.1 普通螺纹的加工方法402.4.2 普通螺纹加工常用数据402.4.3 普通螺纹的标记412.4.4 普通螺纹公差带的选用及精度等级412.4.5 英制螺纹的尺寸系列422.5 常见热处理选择和硬度选择。

422.5.1 结构钢零件热处理方法选择422.5.2 热处理对零件结构设计的一般要求432.5.3 硬度选择433 第三章压铸件设计工艺443.1 压铸工艺成型原理及特点443.2 压铸件的设计要求453.2.1 压铸件设计的形状结构要求453.2.2 压铸件设计的壁厚要求453.2.3 压铸件的加强筋/肋的设计要求453.2.4 压铸件的圆角设计要求453.2.5 压铸件设计的铸造斜度要求463.2.6 压铸件的常用材料463.2.7 压铸模具的常用材料464 第四章铝型材零件设计工艺463.3 型材挤压加工的基本常识463.3.1 铝型材的生产工艺流程463.3.2 常见型材挤压方法473.3.3 空心型材挤压模具简单介绍493.4 铝型材常用材料及供货状态493.5 铝型材零件的加工及表面处理513.5.1 铝合金型材零件的加工513.5.2 铝合金型材零件的表面处理514 第五章金属的焊接设计工艺534.1 金属的可焊性534.1.1 不同金属材料之间焊接及其焊接性能534.1.2 同种金属的焊接性能534.2 点焊设计554.2.1 接头型式554.2.2 点焊的典型结构554.2.3 点焊的排列554.2.4 钢板点焊直径以及焊点之间的距离564.2.5 铝合金板材的点焊574.2.6 点焊的定位574.3 角焊584.4 缝焊585 第六章塑料件设计工艺595.1 塑胶件设计一般步骤595.2 公司不同的产品系列推荐的材料种类。

钣金加工-折弯作业指导书1、目的和适用范围为了规范作业程序，保证产品质量，确保操作者人身安全和设备安全。

特制订本作业指导书。

2、作业前的准备2.1 开机前必须对设备检查，注油润滑，检查防护装置是否正常;2.2 认真阅读图纸，确保关键尺寸以便确定折弯顺序;3、操作过程及要求3.1 开机后，确认运转状况良好后才可以开始工作;3.2 装拆折弯刀模时，必须在关机状态下进行;3.3 折弯板厚与下槽的比例为1:8，如1.5mm板厚，应用口径12mm的下槽;3.4 不可将滑块行程调得过下，否则将损坏机器及刀槽;3.5 定位或划线折弯时，首件必须自检合格后经巡检检验OK后才能批量折弯;注意事项 4、操作4.1 机器运转时，不可将手放在刀槽上，调定位时脚不可放在脚踏开关上;4.2 折大件时要2人同时操作，一人指挥，扶工件的手随着上刀模往下移动时，把工件向上随之移动，以保证折弯角度的正确;4.3 折弯压力不可大于机器额定的压力。

4.4 附《折弯系数一览表》单位:mm厚 1.5 2.0 2.5 3.0 简图备注角度6-1.4 -1.9 090.5 0.6 0.8 1.0 T,1.5，4道弯以上为0.4。

10.5 0.66 0.83 1.0 2010.38 0.5 0.63 0.75 353、以上系数针对钢板，铝板系数在钢板基础上对应加多0.2展开尺寸,a，b，系数。

当尺寸标注包含料厚应减去料厚(角度为90度)。

下面是赠送的保安部制度范本,不需要的可以编辑删除!!!!谢谢!保安部工作制度一、认真贯彻党的路线、方针政策和国家的法津法觃,按照####年度目标的要求,做好####的安全保卫工作,保护全体人员和公私财物的安全,保持####正常的经营秩序和工作秩序。

二、做好消防安全工作,认真贯彻“预防为主”的方针,教育提高全体人员的消防意识和防火知识,配备、配齐####各个楼层的消防器材,管好用好各种电器设备,确保####各通道畅通,严防各种灾害事故的发生。

扳金工艺规1简介1.1扳金所用材料常用材料有：冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板AL1050, AL5052-H32,不锈钢板SUS304、覆铝锌钢板.1.2典型扳金件加工流程图面展开-一编程一-下料（剪、冲、割）一一冲网孔一一校平一一拉丝一一冲凸包一一压钾一一折弯----- 焊接一一立体拉丝一一表处一一组装2下料2.1数冲是用数控冲床加工，板材厚度加工围为：冷扎板、热扎板小于或等于3.Omm；铝板小于或等于4.0mm；不锈钢小于2.0mm。

2.1.1冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

t为材料厚度，冲孔尺寸一般不小于1.5t o如遇特殊情况，可参照下表：2. 1. 1* t 1.2mm冲孔最小尺寸列表2.1.2数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2. 1.2。

当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t;平行时，应不小于I图2. 1.2冲裁件孔边距.孔间距示意图2.1.3折弯件及拉深件不可选用数冲下料，可选用二次激光切割。

2.1.4螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座, 如果板材太薄难以同时保证过孔d2和沉孔D,应优先保证过孔d2°表1用于螺钉、螺栓的过孔t$h表2用于沉头螺钉的沉头座及过孔tMh表3用于沉头钾钉的沉头座及过孔2.2激光切割是用激光机飞行切割加工，板材厚度加工围为冷扎板、热扎板小于或等于8. Omm；不锈钢小于或等于4. 0mm ；铝板小于等于5.0mm。

其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工，加工成本高！3折弯3.1 折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，层则受到压缩。

当材料厚度一定时，r越小, 材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲篆件的结构设计，应避免过小的弯曲圆角半径。

扳金工艺规1简介1.1扳金所用材料常用材料有：冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板AL1050, AL5052-H32,不锈钢板SUS304、覆铝锌钢板.1.2典型扳金件加工流程图面展开-一编程一-下料（剪、冲、割）一一冲网孔一一校平一一拉丝一一冲凸包一一压钾一一折弯----- 焊接一一立体拉丝一一表处一一组装2下料2.1数冲是用数控冲床加工，板材厚度加工围为：冷扎板、热扎板小于或等于3.Omm；铝板小于或等于4.0mm；不锈钢小于2.0mm。

2.1.1冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

t为材料厚度，冲孔尺寸一般不小于1.5t o如遇特殊情况，可参照下表：2. 1. 1* t 1.2mm冲孔最小尺寸列表2.1.2数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2. 1.2。

当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t;平行时，应不小于I图2. 1.2冲裁件孔边距.孔间距示意图2.1.3折弯件及拉深件不可选用数冲下料，可选用二次激光切割。

2.1.4螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座, 如果板材太薄难以同时保证过孔d2和沉孔D,应优先保证过孔d2°表1用于螺钉、螺栓的过孔t$h表2用于沉头螺钉的沉头座及过孔tMh表3用于沉头钾钉的沉头座及过孔2.2激光切割是用激光机飞行切割加工，板材厚度加工围为冷扎板、热扎板小于或等于8. Omm；不锈钢小于或等于4. 0mm ；铝板小于等于5.0mm。

其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工，加工成本高！3折弯3.1 折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，层则受到压缩。

当材料厚度一定时，r越小, 材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲篆件的结构设计，应避免过小的弯曲圆角半径。

钣金工艺手册[1]6.3.2. 折床的加工工艺参数:折床使用的下模V槽通常为5TV,如果使用5T-1V则折弯系数也要相应加大, 如果使用5T+1V则折弯系数也要相应减小.(T表示料厚,具体系数参见折床折弯系数一览表)折弯系数一览表6.3.3 折弯的加工范围：6.3.3.1折弯线到边缘的距离大于V槽的一半.如1.0mm的材料使用4V的下模则最小距离为2mm.下表为不同料厚的最小折边：注：①如折边料内尺寸小于上表中最小折边尺寸时,折床无法以正常方式加工,此时可将折边补长至最小折边尺寸,折弯后再修边,或考虑模具加工。

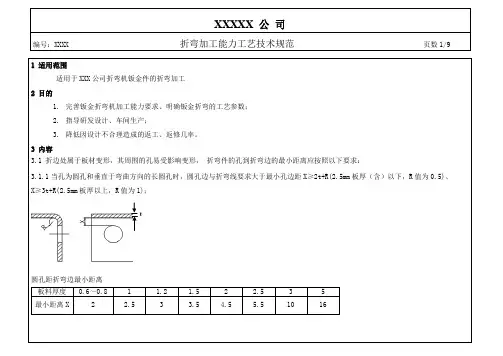

②当靠近折弯线的孔距小于表中所列最小距离时,折弯后会发生变形:6.3.3.2反折压平：当凸包与反折压平方向相反,且距折弯线距离L≦2.5t,压平会使凸包变形,工艺处理:在压平前,将一个治具套在工件下面,治具厚度略大于或等于凸包高度,然后再用压平模压平。

6.3.3.3电镀工件的折弯必须注意压痕及镀层的脱落(在图纸上应作特别说明)。

6.3.3.4段差用正。

焊缝尺寸符号是表示坡口和焊缝各特征尺寸的符号。

国标GB324-88中规定的16个尺寸符号见表7-6。

表7-5:焊缝补充符号表7-6﹕焊缝尺寸符号a7.4﹑焊接符号在图面上的位置7.4.1 基本要求﹕完整的焊缝表示方法除了上述基本符号﹐辅助符号﹐补充符号以外﹐还包括指引线﹐一些尺寸符号及数据。

焊缝符号和焊接方法代号必须通过指引线及有关规定才能准确的表示焊缝。

指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线﹐另一条为虚线)两部分组成。

7.4.2 箭头和接头的关系﹕下图实例给出接头的箭头侧和非箭头侧的含义﹕7.4.3箭头线的位置箭头线相对焊缝的位置一般没有特殊要求﹐但标注V﹑单边V﹐J 形焊缝时﹐箭头线应指向带有坡口一侧的工件。

必要时允许箭头线弯折一次。

7.4.4 基准线的位置基准线的虚线可以画在基准线的实在线侧或下侧﹐基准线一般应与图样的底边平行﹐但在特殊条件下也可与底边垂直。

钣金件折弯手册钣金的折弯是指改变板材或板件角度的加工。

如将板材弯成V形，U形等。

一般情况下，钣金折弯有两种方法:一种方法是模具折弯，用于结构比较复杂，体积较小、大批量加工的钣金结构；另一种是折弯机折弯，用于加工结构尺寸比较大的或产量不是太大的钣金结构。

这两种折弯方式有各自的原理，特点以及适用性。

模具折弯：对于年加工量在5000件以上，零件尺寸不是太大的结构件（一般情况为300X300），加工厂家一般考虑开冲压模具加工。

1常用折弯模具常用折弯模具，如下图。

为了延长模具的寿命，零件设计时，尽可能采用圆角。

过小的弯边高度，即使用折弯模具也不利于成形，一般弯边高度L≥3t（包括壁厚）。

台阶的加工处理办法一些高度较低的钣金Z形台阶折弯，加工厂家往往采用简易模具在冲床或者油压机上加工，批量不大也可在折弯机上用段差模加工，如下图所示。

但是，其高度H不能太高，一般应该在（0～1.0）t，如果高度为（1.0～4.0）t，要根据实际情况考虑使用加卸料结构的模具形式。

这种模具台阶高度可以通过加垫片进行调整，所以，高度H是任意调节的，但是，也有一个缺点，就是长度L尺寸不易保证，竖边的垂直度不易保证。

如果高度H尺寸很大，就要考虑在折弯机上折弯。

折弯机分普通折弯机和数控折弯机两种。

由于精度要求较高，折弯形状不规则，通信设备的钣金折弯一般用数控折弯机折弯，其基本原理就是利用折弯机的折弯刀(上模)、V形槽(下模)，对钣金件进行折弯和成形。

优点:装夹方便，定位准确，加工速度快；缺点:压力小，只能加工简单的成形，效率较低。

成形基本原理成形基本原理下图所示：折弯刀（上模）折弯刀的形式如下图所示，加工时主要是根据工件的形状需要选用，一般加工厂家的折弯刀形状较多，特别是专业化程度很高的厂家，为了加工各种复杂的折弯，定做很多形状、规格的折弯刀。

下模一般用V=6t（t为料厚）模。

影响折弯加工的因素有许多，主要有上模圆弧半径、材质、料厚、下模强度、下模的模口尺寸等因素。

钣金工艺规1简介1.1钣金所用材料常用材料有:冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板AL1050、AL5052-H32,不锈钢板SUS304、覆铝锌钢板.1.2典型钣金件加工流程图面展开---编程---下料（剪、冲、割）----冲网孔----校平----拉丝----冲凸包----压铆----折弯-----焊接----立体拉丝----表处----组装2下料2.1数冲是用数控冲床加工，板材厚度加工围为：冷扎板、热扎板小于或等于3.0mm；铝板小于或等于4.0mm；不锈钢小于2.0mm。

2.1.1 冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

t为材料厚度，冲孔尺寸一般不小于1.5t。

如遇特殊情况，可参照下表：图2.1.1 冲孔形状示例* t为材料厚度，冲孔最小尺寸一般不小于1.2mm。

冲孔最小尺寸列表2.1.2 数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2.1.2。

当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t；平行时，应不小于1.5t。

2.1.3 折弯件及拉深件不可选用数冲下料，可选用二次激光切割。

2.1.4 螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D，应优先保证过孔d2。

表1用于螺钉、螺栓的过孔*要求钣材厚度t≥h。

表2用于沉头螺钉的沉头座及过孔*要求钣材厚度t≥h。

表3用于沉头铆钉的沉头座及过孔2.2激光切割是用激光机飞行切割加工，板材厚度加工围为冷扎板、热扎板小于或等于8.0mm；不锈钢小于或等于4.0mm ；铝板小于等于5.0mm。

其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工,加工成本高！3折弯3.1折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，层则受到压缩。

1引言薄板指板厚和其长宽相比小得多的钢板。

它的横向抗弯能力差，不宜用于受横向弯曲载荷作用的场合。

薄板就其材料而言是金属，但因其特殊的几何形状厚度很小，所以薄板构件的加工工艺有其特殊性。

和薄板构件有关的加工工艺有三类：(1) 下料：它包括剪切和冲裁。

(2)成形：它包括弯曲、折叠、卷边和深拉。

(3)连接：它包括焊接、粘接等。

薄板构件的结构设计主要应考虑加工工艺的要求和特点。

此外，要注意构件的批量大小。

薄板构件之所以被广泛采用是因为薄板有下列优点：(1) 易变形，这样可用简单的加工工艺制造多种形式的构件。

(2) 薄板构件重量轻。

(3) 加工量小，由于薄板表面质量高，厚度方向尺寸公差小，板面不需加工。

(4) 易于裁剪、焊接，可制造大而复杂的构件。

(5) 形状规范，便于自动加工。

2结构设计准则在设计产品零件时，必须考虑到容易制造的问题。

尽量想一些方法既能使加工容易，又能使材料节约，还能使强度增加，又不出废品。

为此设计人员应该注意以下制造方面事项。

钣金件的工艺性是指零件在冲切、弯曲、拉伸加工中的难易程度。

良好的工艺应保证材料消耗少，工序数目少，模具结构简单，使用寿命高，产品质量稳定。

在一般情况下，对钣金件工艺性影响最大的是材料的性能、零件的几何形状、尺寸和精度要求。

如何在薄板构件结构设计时充分考虑加工工艺的要求和特点，这里推荐几条设计准则。

2.1 简单形状准则切割面几何形状越简单，切割下料越方便、简单、切割的路径越短，切割量也越小。

如直线比曲线简单，圆比椭圆及其它高阶曲线简单，规则图形比不规则图形简单(见图1)。

(a)不合理结构(b)改进结构图2a的结构只有在批量大时方有意义，否则冲裁时，切割麻烦,生产时，宜用图b所示结构(a)不合理结构(b)改进结构2.2 节省原料准则(冲切件的构型准则)节省原材料意味着减少制造成本。

零碎的下角料常作废料处理, 的设计中，要尽量减少下脚料。

冲切弃料最少以减少料的浪费。

构件下料时效果显著，减少下角料的途径有：(1)减少相邻两构件之间的距离(见图3)⑵巧妙排列(见图4)(a)不合理结构(b)改进结构(3)将大平面处的材料取出用于更小的构件(见图5)因此，小批量因此在薄板构件特别在批量大的i±i(a)不合理结构(b)改进结构(a)不合理结构(b)改进结构2.3 足够强度刚度准则⑴、带斜边的折弯边应避开变形区⑵.两孔之间的距离若太小，则在切割时有产生裂纹的可能 零件上冲孔设计应考虑留有合适的孔边距和孔间距以免冲裂。

钣金工艺规范及折弯机模具手册1简介1.1钣金所用材料常用材料有：冷轧板SPCC热轧板SPHC电解板SECC普通铝板及铝合金板AL1O50AL5052-H32，不锈钢板SUS304覆铝锌钢板.1.2典型钣金件加工流程图面展开---编程---下料（剪、冲、害【J） ----冲网孔----校平----拉丝----冲凸包----压铆----折弯——焊接----立体拉丝----表处----组装2下料2.1数冲是用数控冲床加工，板材厚度加工范围为：冷扎板、热扎板小于或等于3.0mm 铝板小于或等于4.0mm 不锈钢小于2.0mm2.1.1冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。

t为材料厚度，冲孔尺寸一般不冲孔最小尺寸列表2.1.2数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图 2.1.2。

当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t ;平行时，应不小于1.5t。

图2.1.2 冲裁件孔边距、孔间距示意图2.1.3折弯件及拉深件不可选用数冲下料，可选用二次激光切割。

2.1.4螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。

对于沉头螺钉的沉头座，如果板材太薄难以同时保证过孔d2和沉孔D,应优先保证过孔d2。

用于沉头螺钉的沉头座及过孔用于沉头铆钉的沉头座及过孔激光切割是用激光机飞行切割加工，板材厚度加工范围为冷扎板、热扎板小于或等于8.0mm不锈钢小于或等于4.0mm ;铝板小于等于5.0mm其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工，加工成本高！折弯折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。

当材料厚度一定时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲零件的结构设计，应避免过小的弯曲圆角半径。

钣金加工工艺规范1、 制件总体质量要求：制件材质：符合图纸要求；材料厚度公差在+/-0.1mm以内。

制件表面：无明显划伤， 表面处理符合图纸要求,对于不锈钢拉丝面，纹理方向正确； 表面无凹坑、麻点及其它质量缺陷，色泽均匀；折弯缝隙小、均匀，沿折弯线方向无明显的折弯痕迹。

焊缝均匀、光滑、无焊接残色； 边缘光滑无毛刺；锐角倒钝；表面无锈斑；对于管材制件（矩管、方管与圆管），断口规则，内外均不能有毛刺，去毛刺时不能把断口截面打磨出坡口。

制件尺寸：关键尺寸及角度严格在图纸公差范围以内，非关键性尺寸与角度参考未注公差。

制件包装：总体要求为经济、安全、可靠、防潮、易于装卸；保证过程中不出现制件之间磕碰与摩擦，从而引发制件出现任何质量问题。

原则上不鼓励采用实木包装，除非客户特殊要求。

包装外标识清晰、内容齐全、美观、符合客户需求。

2、 工艺路线：为保证制件质量的一致性，公司严格要求如下制件加工工艺路线：下料（激光、CNC冲或其它形式）→→去毛刺→→成型(折弯与冲压)→→（半成品库）→→焊接与打磨→→清理→→包装→→入库。

3、 激光切割与数控冲操作规范及要求：切割前严格核对切割材料的正确性，以防止用错材料。

上料时严格检查板材表面质量，若质量达不到技术要求，坚决不能继续切割。

上料与下料过程中小心操作，坚持平拿平放，严禁板材之间出现刮擦与碰撞。

严禁用脚踩踏板材，以防止损伤板材表面。

认真核对切割程序是否正确。

切割首件必须在质检人员检测并认可后，方可继续切割。

激光与数控切割过程中，必须保证人不离机，密切关注切割过程的任何异常变化，及时发现，及时解决。

激光切割操作时，一个连续切割程序结束后，准备下一个切割程序时，必须检验下一制件的材料厚度及板材尺寸是否与CAD排版图一致，否则的话，必须调整机器的切割焦点， 避免出现切割废品。

数控冲操作时，特别关注不锈钢与镀锌板的表面防护。

原则上要求不锈钢与镀锌板实行敷膜切割，不锈钢为正面敷膜，镀锌板根据制件技术要求选择是正面敷膜还是反面敷膜。

1引言薄板指板厚和其长宽相比小得多的钢板。

它的横向抗弯能力差，不宜用于受横向弯曲载荷作用的场合。

薄板就其材料而言是金属，但因其特殊的几何形状厚度很小，所以薄板构件的加工工艺有其特殊性。

和薄板构件有关的加工工艺有三类：(1)下料：它包括剪切和冲裁。

(2)成形：它包括弯曲、折叠、卷边和深拉。

(3)连接：它包括焊接、粘接等。

薄板构件的结构设计主要应考虑加工工艺的要求和特点。

此外，要注意构件的批量大小。

薄板构件之所以被广泛采用是因为薄板有下列优点：(1)易变形，这样可用简单的加工工艺制造多种形式的构件。

(2)薄板构件重量轻。

(3)加工量小，由于薄板表面质量高，厚度方向尺寸公差小，板面不需加工。

(4)易于裁剪、焊接，可制造大而复杂的构件。

(5)形状规范，便于自动加工。

2结构设计准则在设计产品零件时，必须考虑到容易制造的问题。

尽量想一些方法既能使加工容易，又能使材料节约，还能使强度增加，又不出废品。

为此设计人员应该注意以下制造方面事项。

钣金件的工艺性是指零件在冲切、弯曲、拉伸加工中的难易程度。

良好的工艺应保证材料消耗少，工序数目少，模具结构简单，使用寿命高，产品质量稳定。

在一般情况下，对钣金件工艺性影响最大的是材料的性能、零件的几何形状、尺寸和精度要求。

如何在薄板构件结构设计时充分考虑加工工艺的要求和特点，这里推荐几条设计准则。

2.1简单形状准则切割面几何形状越简单，切割下料越方便、简单、切割的路径越短，切割量也越小。

如直线比曲线简单，圆比椭圆及其它高阶曲线简单，规则图形比不规则图形简单(见图1)。

(a)不合理结构(b)改进结构图1图2a的结构只有在批量大时方有意义，否则冲裁时，切割麻烦，因此，小批量生产时，宜用图b所示结构。

(a)不合理结构(b)改进结构图22.2节省原料准则（冲切件的构型准则）节省原材料意味着减少制造成本。

零碎的下角料常作废料处理，因此在薄板构件的设计中，要尽量减少下脚料。

冲切弃料最少以减少料的浪费。

1引言薄板指板厚和其长宽相比小得多的钢板。

它的横向抗弯能力差，不宜用于受横向弯曲载荷作用的场合。

薄板就其材料而言是金属，但因其特殊的几何形状厚度很小，所以薄板构件的加工工艺有其特殊性。

和薄板构件有关的加工工艺有三类：(1)下料：它包括剪切和冲裁。

(2)成形：它包括弯曲、折叠、卷边和深拉。

(3)连接：它包括焊接、粘接等。

薄板构件的结构设计主要应考虑加工工艺的要求和特点。

此外，要注意构件的批量大小。

薄板构件之所以被广泛采用是因为薄板有下列优点：(1)易变形，这样可用简单的加工工艺制造多种形式的构件。

(2)薄板构件重量轻。

(3)加工量小，由于薄板表面质量高，厚度方向尺寸公差小，板面不需加工。

(4)易于裁剪、焊接，可制造大而复杂的构件。

(5)形状规范，便于自动加工。

2结构设计准则在设计产品零件时，必须考虑到容易制造的问题。

尽量想一些方法既能使加工容易，又能使材料节约，还能使强度增加，又不出废品。

为此设计人员应该注意以下制造方面事项。

钣金件的工艺性是指零件在冲切、弯曲、拉伸加工中的难易程度。

良好的工艺应保证材料消耗少，工序数目少，模具结构简单，使用寿命高，产品质量稳定。

在一般情况下，对钣金件工艺性影响最大的是材料的性能、零件的几何形状、尺寸和精度要求。

如何在薄板构件结构设计时充分考虑加工工艺的要求和特点，这里推荐几条设计准则。

2.1简单形状准则切割面几何形状越简单，切割下料越方便、简单、切割的路径越短，切割量也越小。

如直线比曲线简单，圆比椭圆及其它高阶曲线简单，规则图形比不规则图形简单(见图1)。

(a)不合理结构(b)改进结构图1图2a的结构只有在批量大时方有意义，否则冲裁时，切割麻烦，因此，小批量生产时，宜用图b所示结构。

(a)不合理结构(b)改进结构图22.2节省原料准则（冲切件的构型准则）节省原材料意味着减少制造成本。

零碎的下角料常作废料处理，因此在薄板构件的设计中，要尽量减少下脚料。

冲切弃料最少以减少料的浪费。

钣金件结构设计工艺手册目录1 第一章钣金零件设计工艺 11.1 钣金材料的选材 11.1.1 钣金材料的选材原则 11.1.2 几种常用的板材 11.1.3 材料对钣金加工工艺的影响 31.2 冲孔和落料： 51.2.1 冲孔和落料的常用方式 51.2.2 冲孔落料的工艺性设计91.3 钣金件的折弯131.3.1 模具折弯：131.3.2 折弯机折弯141.4 钣金件上的螺母、螺钉的结构形式261.4.1 铆接螺母261.4.2 凸焊螺母291.4.3 翻孔攻丝301.4.4 涨铆螺母、压铆螺母、拉铆、翻孔攻丝的比较31 1.5 钣金拉伸321.5.1 常见拉伸的形式和设计注意事项321.5.2 打凸的工艺尺寸331.5.3 局部沉凹与压线331.5.4 加强筋341.6 其它工艺351.6.1 抽孔铆接351.6.2 托克斯铆接361.7 沉头的尺寸统一361.7.1 螺钉沉头孔的尺寸361.7.2 孔沉头铆钉的沉头孔的尺寸的统一361.7.3 沉头螺钉连接的薄板的特别处理362 第二章金属切削件设计工艺372.1 常用金属切削加工性能372.2 零件的加工余量382.2.1 零件毛坯的选择和加工余量382.2.2 工序间的加工余量382.3 不同设备的切削特性、加工精度和粗糙度的选择39 2.3.1 常用设备的加工方法与表面粗糙度的对应关系39 2.3.2 常用公差等级与表面粗糙度数值的对应关系392.4 螺纹设计加工402.4.1 普通螺纹的加工方法402.4.2 普通螺纹加工常用数据402.4.3 普通螺纹的标记412.4.4 普通螺纹公差带的选用及精度等级412.4.5 英制螺纹的尺寸系列422.5 常见热处理选择和硬度选择。
