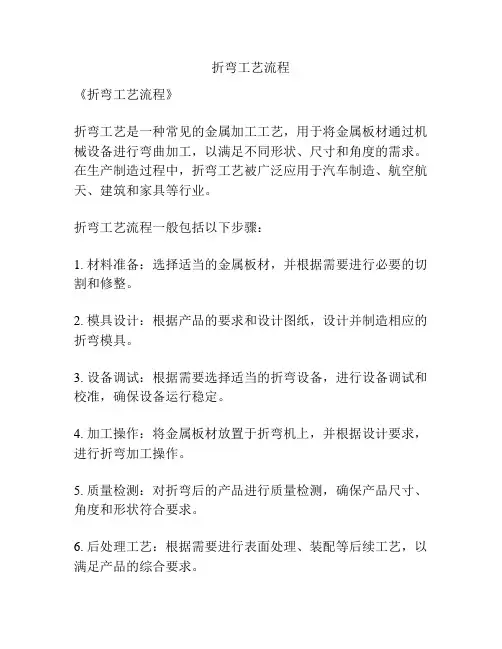

折弯工艺流程
《折弯工艺流程》
折弯工艺是一种常见的金属加工工艺，用于将金属板材通过机械设备进行弯曲加工，以满足不同形状、尺寸和角度的需求。

在生产制造过程中，折弯工艺被广泛应用于汽车制造、航空航天、建筑和家具等行业。

折弯工艺流程一般包括以下步骤：
1. 材料准备：选择适当的金属板材，并根据需要进行必要的切割和修整。

2. 模具设计：根据产品的要求和设计图纸，设计并制造相应的折弯模具。

3. 设备调试：根据需要选择适当的折弯设备，进行设备调试和校准，确保设备运行稳定。

4. 加工操作：将金属板材放置于折弯机上，并根据设计要求，进行折弯加工操作。

5. 质量检测：对折弯后的产品进行质量检测，确保产品尺寸、角度和形状符合要求。

6. 后处理工艺：根据需要进行表面处理、装配等后续工艺，以满足产品的综合要求。

折弯工艺流程虽然简单，但需要严格的操作流程和技术要求。

其中，模具的设计和制造、设备的选型和调试、加工操作的精准度和质量检测等均对产品质量和生产效率起着至关重要的作用。

随着科技的进步和自动化设备的应用，折弯工艺在生产制造中的应用越来越广泛。

通过数字化设计和CNC控制系统，可以实现对产品形状、尺寸和角度的精准控制，提高产品的精度和一致性。

在未来，随着工艺技术的不断创新和发展，折弯工艺流程将不断完善和优化，为金属加工领域的发展提供更加先进和高效的解决方案。

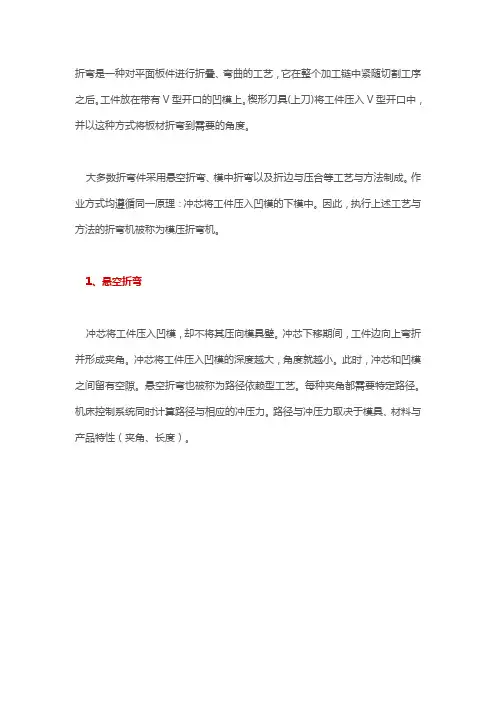

折弯是一种对平面板件进行折叠、弯曲的工艺，它在整个加工链中紧随切割工序之后。

工件放在带有V型开口的凹模上。

楔形刀具(上刀)将工件压入V型开口中，并以这种方式将板材折弯到需要的角度。

大多数折弯件采用悬空折弯、模中折弯以及折边与压合等工艺与方法制成。

作业方式均遵循同一原理：冲芯将工件压入凹模的下模中。

因此，执行上述工艺与方法的折弯机被称为模压折弯机。

1、悬空折弯冲芯将工件压入凹模，却不将其压向模具壁。

冲芯下移期间，工件边向上弯折并形成夹角。

冲芯将工件压入凹模的深度越大，角度就越小。

此时，冲芯和凹模之间留有空隙。

悬空折弯也被称为路径依赖型工艺。

每种夹角都需要特定路径。

机床控制系统同时计算路径与相应的冲压力。

路径与冲压力取决于模具、材料与产品特性（夹角、长度）。

2、模中折弯冲芯将工件完全压入凹模，因此凹模、工件与冲芯之间不留空隙。

这种工序被称为合模。

冲芯与凹模必须精确相互贴合。

因此，每种夹角与形状都需要相应的模具组件。

工件一旦完全压入，冲芯则无法继续向下移动。

机床控制系统继续提升冲压力，直至达到规定值。

施加至工件的压力由此上升，从而呈现出冲芯与凹模的轮廓。

夹角在高压作用下逐渐稳固，几乎彻底消除回弹问题。

3、翻板折弯机床内置的折弯摆臂由C形型材构成，其上安装有下部与上部折弯模具。

折弯时C形型材向上或向下移动，或是进行小范围椭圆形运动，即翻转。

摆臂折弯机半自动化运行，以快速性与灵活性着称，即使是小批量生产也完成得毫不逊色。

此外，通过翻板折弯技术还可使用同一模具在单个部件上实现多种半径尺寸的高效折弯。

4、折边与压合板材边缘通常被完全弯折（例如盒边缘），随后折边相互平行。

成品件整体因此更加稳定或是形成边缘防护。

随后折边内通常需要挂入其他零件。

折边与压合分为两个步骤完成：首先操作员预先折好30°夹角，然后将工件重新放入并压合夹角。

如果边缘之间存在空隙，则称为折边。

压合中弯边则完全相互挤压。

折边是路径依赖型，压合却是力度依赖型。

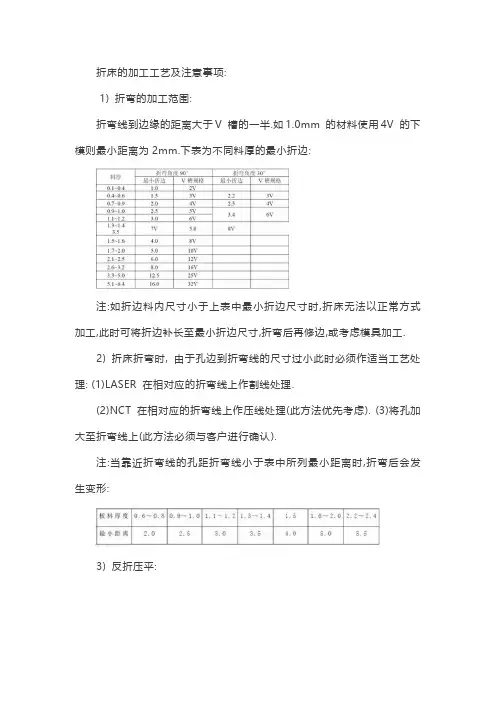

折床的加工工艺及注意事项:1) 折弯的加工范围:折弯线到边缘的距离大于V 槽的一半.如1.0mm 的材料使用4V 的下模则最小距离为2mm.下表为不同料厚的最小折边:注:如折边料内尺寸小于上表中最小折边尺寸时,折床无法以正常方式加工,此时可将折边补长至最小折边尺寸,折弯后再修边,或考虑模具加工.2) 折床折弯时, 由于孔边到折弯线的尺寸过小此时必须作适当工艺处理: (1)LASER 在相对应的折弯线上作割线处理.(2)NCT 在相对应的折弯线上作压线处理(此方法优先考虑). (3)将孔加大至折弯线上(此方法必须与客户进行确认).注:当靠近折弯线的孔距折弯线小于表中所列最小距离时,折弯后会发生变形:3) 反折压平:当凸包与反折压平方向相反,且距折弯线距离L≦2.5t,压平会使凸包变形,工艺处理:在压平前,将一个治具套在工件下面,治具厚度略大于或等于凸包高度,然后再用压平模压平.4) 抽孔离折弯线太近时(≦3T+R)必须在折弯线处压线或割线处理.以免折弯时使抽孔变形.5) 电镀工件电镀工件的折弯必须注意压痕及镀层的脱落(在工程图上应作特别说明).6) 段差根据成形角度分为直边断差和斜边断差,加工方式则依照断差高度而定.直边断差:当断差高度h 小于3 .5 倍料厚时采用断差模或易模成形,大于3 .5 倍料厚时采用正常一正一反两折完成.斜边断差:当斜边长度l 小于3 .5 倍料厚时采用断差模或易模成形,大于3 .5 倍料厚时采用正常一正一反两折完成.7) 铆静电导轨折床铆静电导轨的间距为25.15mm, 一次可铆15个点(各铆合冲子可卸下,因此可进行单铆与间隔铆), 当静电导轨的边缘与折弯线的距离L≧1+V/2mm 时(V 是折床的下模V 槽宽度)可先铆静电导轨再折弯,小于1+V/2mm 时则必须先折弯再铆静电导轨.如1.2mm 的材料可用5V 折.如下图所示注: 静电导轨的宽度为7.12mm, 型号:700-02776-01 8) 薄材,弹性极强的材料或折弯角度非常重要通常可考虑在折弯线上作压线处理,或在折弯线上开工艺孔或在折弯线上压加强筋.以避免折弯后出现回弹,导致尺寸误差. 如果易模加工则在设计易模时,必须考虑回弹量.9) 压凸包易模压凸包时,如果对凸包的高度要求很严则可考虑采用回压方式来保证其精度.10) 折床压三角补强三角补强的模具规格:。

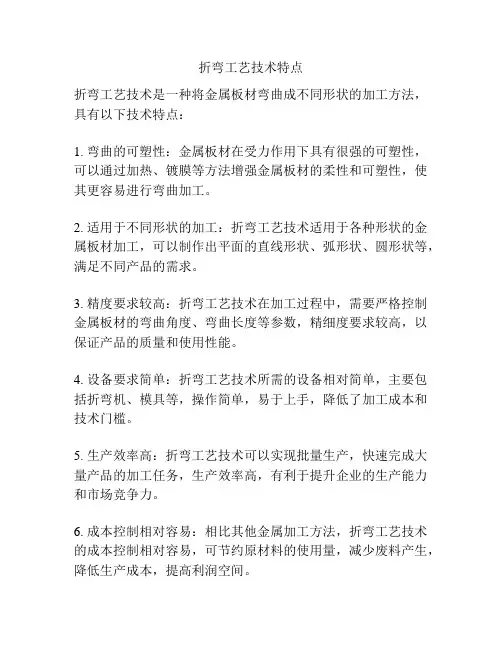

折弯工艺技术特点折弯工艺技术是一种将金属板材弯曲成不同形状的加工方法，具有以下技术特点：1. 弯曲的可塑性：金属板材在受力作用下具有很强的可塑性，可以通过加热、镀膜等方法增强金属板材的柔性和可塑性，使其更容易进行弯曲加工。

2. 适用于不同形状的加工：折弯工艺技术适用于各种形状的金属板材加工，可以制作出平面的直线形状、弧形状、圆形状等，满足不同产品的需求。

3. 精度要求较高：折弯工艺技术在加工过程中，需要严格控制金属板材的弯曲角度、弯曲长度等参数，精细度要求较高，以保证产品的质量和使用性能。

4. 设备要求简单：折弯工艺技术所需的设备相对简单，主要包括折弯机、模具等，操作简单，易于上手，降低了加工成本和技术门槛。

5. 生产效率高：折弯工艺技术可以实现批量生产，快速完成大量产品的加工任务，生产效率高，有利于提升企业的生产能力和市场竞争力。

6. 成本控制相对容易：相比其他金属加工方法，折弯工艺技术的成本控制相对容易，可节约原材料的使用量，减少废料产生，降低生产成本，提高利润空间。

7. 可灵活应用于不同行业：折弯工艺技术可以广泛应用于不同行业，如建筑、汽车、航空航天等领域，用于制造各种金属构件，满足不同行业的需求。

8. 对操作工人技术要求较高：折弯工艺技术对操作工人的技术要求较高，需要具备熟练的操作技巧和丰富的实践经验，才能保证金属板材的弯曲质量和加工精度。

9. 需要进行工艺规划：折弯工艺技术在加工过程中需要进行合理的工艺规划和工艺流程设计，确定合适的折弯顺序和工艺参数，以确保加工效果和产品质量。

10. 还原性和可靠性好：折弯工艺技术在金属板材加工过程中保持了金属材料原有的还原性和可靠性，不会对金属板材的性能产生负面影响，保证了成品的使用寿命。

总之，折弯工艺技术具有可塑性强、适用性广、精度高、设备简单、成本控制容易等特点，可以满足不同行业的金属板材加工需求，提高生产效率和产品质量。

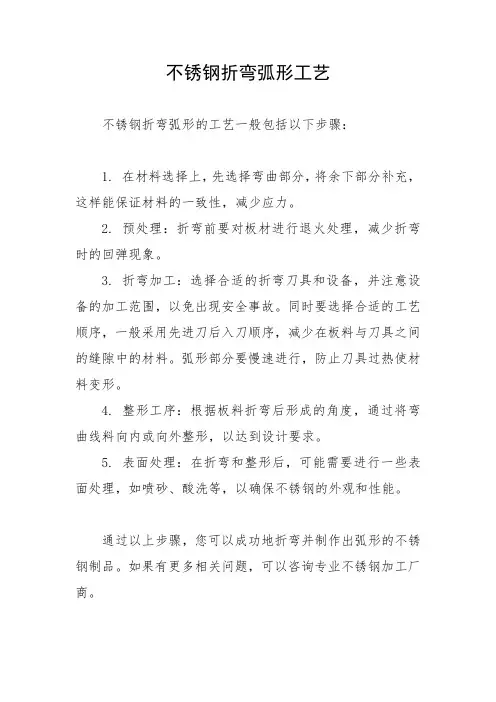

不锈钢折弯弧形工艺
不锈钢折弯弧形的工艺一般包括以下步骤：
1. 在材料选择上，先选择弯曲部分，将余下部分补充，这样能保证材料的一致性，减少应力。

2. 预处理：折弯前要对板材进行退火处理，减少折弯时的回弹现象。

3. 折弯加工：选择合适的折弯刀具和设备，并注意设备的加工范围，以免出现安全事故。

同时要选择合适的工艺顺序，一般采用先进刀后入刀顺序，减少在板料与刀具之间的缝隙中的材料。

弧形部分要慢速进行，防止刀具过热使材料变形。

4. 整形工序：根据板料折弯后形成的角度，通过将弯曲线料向内或向外整形，以达到设计要求。

5. 表面处理：在折弯和整形后，可能需要进行一些表面处理，如喷砂、酸洗等，以确保不锈钢的外观和性能。

通过以上步骤，您可以成功地折弯并制作出弧形的不锈钢制品。

如果有更多相关问题，可以咨询专业不锈钢加工厂商。

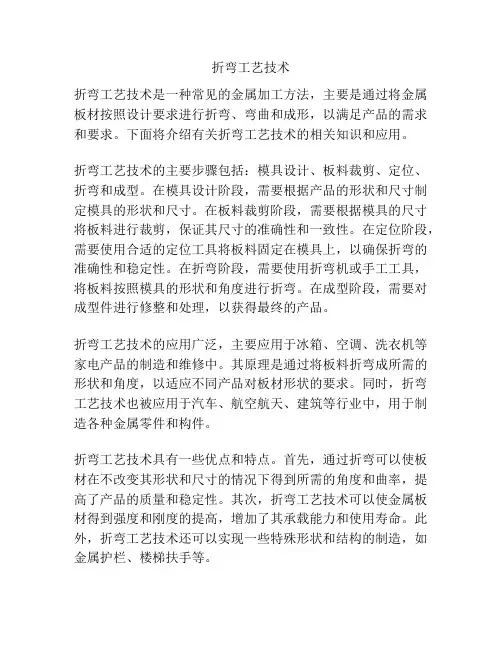

折弯工艺技术折弯工艺技术是一种常见的金属加工方法，主要是通过将金属板材按照设计要求进行折弯、弯曲和成形，以满足产品的需求和要求。

下面将介绍有关折弯工艺技术的相关知识和应用。

折弯工艺技术的主要步骤包括：模具设计、板料裁剪、定位、折弯和成型。

在模具设计阶段，需要根据产品的形状和尺寸制定模具的形状和尺寸。

在板料裁剪阶段，需要根据模具的尺寸将板料进行裁剪，保证其尺寸的准确性和一致性。

在定位阶段，需要使用合适的定位工具将板料固定在模具上，以确保折弯的准确性和稳定性。

在折弯阶段，需要使用折弯机或手工工具，将板料按照模具的形状和角度进行折弯。

在成型阶段，需要对成型件进行修整和处理，以获得最终的产品。

折弯工艺技术的应用广泛，主要应用于冰箱、空调、洗衣机等家电产品的制造和维修中。

其原理是通过将板料折弯成所需的形状和角度，以适应不同产品对板材形状的要求。

同时，折弯工艺技术也被应用于汽车、航空航天、建筑等行业中，用于制造各种金属零件和构件。

折弯工艺技术具有一些优点和特点。

首先，通过折弯可以使板材在不改变其形状和尺寸的情况下得到所需的角度和曲率，提高了产品的质量和稳定性。

其次，折弯工艺技术可以使金属板材得到强度和刚度的提高，增加了其承载能力和使用寿命。

此外，折弯工艺技术还可以实现一些特殊形状和结构的制造，如金属护栏、楼梯扶手等。

在折弯工艺技术的应用中，需要注意一些关键问题和技巧。

首先，要选择适当的折弯机和工具，以满足不同板材和产品的需求。

其次，要选择合适的模具和定位方式，以确保折弯的准确性和稳定性。

此外，要精确计算和调整折弯的尺寸和角度，以保证产品的准确性和一致性。

最后，要选用适当的折弯工艺和参数，以提高折弯质量和效率。

总之，折弯工艺技术是一种重要的金属加工方法，可以实现金属板材的弯曲和成形，满足不同产品对板材形状和角度的要求。

其应用广泛，具有许多优点和特点。

在实践中，要注意折弯工艺技术的关键问题和技巧，以确保折弯的质量和效果。

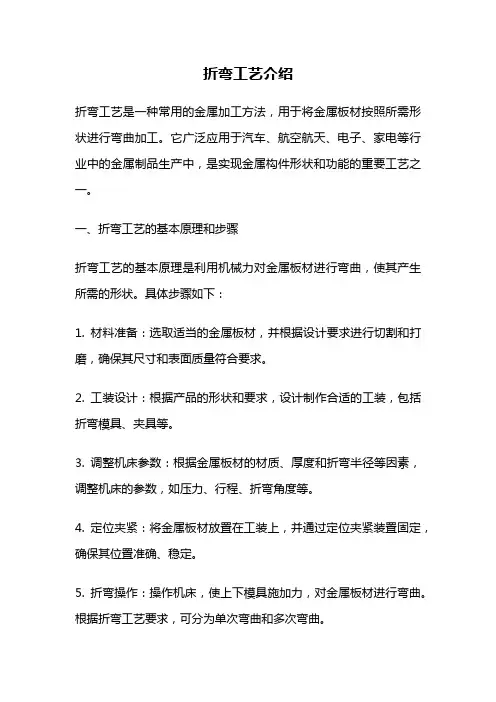

折弯工艺介绍折弯工艺是一种常用的金属加工方法，用于将金属板材按照所需形状进行弯曲加工。

它广泛应用于汽车、航空航天、电子、家电等行业中的金属制品生产中，是实现金属构件形状和功能的重要工艺之一。

一、折弯工艺的基本原理和步骤折弯工艺的基本原理是利用机械力对金属板材进行弯曲，使其产生所需的形状。

具体步骤如下：1. 材料准备：选取适当的金属板材，并根据设计要求进行切割和打磨，确保其尺寸和表面质量符合要求。

2. 工装设计：根据产品的形状和要求，设计制作合适的工装，包括折弯模具、夹具等。

3. 调整机床参数：根据金属板材的材质、厚度和折弯半径等因素，调整机床的参数，如压力、行程、折弯角度等。

4. 定位夹紧：将金属板材放置在工装上，并通过定位夹紧装置固定，确保其位置准确、稳定。

5. 折弯操作：操作机床，使上下模具施加力，对金属板材进行弯曲。

根据折弯工艺要求，可分为单次弯曲和多次弯曲。

6. 检验质量：对折弯加工后的产品进行质量检验，包括外观质量、尺寸精度、弯曲角度等。

7. 后续处理：根据产品要求，进行后续处理，如去除毛刺、修整边缘等。

二、折弯工艺的影响因素折弯工艺的质量和效果受到多种因素的影响，主要包括以下几个方面：1. 材料性质：不同材料的硬度、韧性、弹性等性质不同，对折弯工艺的要求也不同。

2. 板材厚度：板材厚度的大小直接影响到折弯的难度和效果，较厚的板材需要更大的机械力。

3. 折弯角度：折弯角度的大小与金属板材的弯曲程度有关，较大的折弯角度对机床的要求更高。

4. 折弯半径：折弯半径越小，对机床的要求越高，也更容易产生拉伸变形和裂纹。

5. 工装设计：合理的工装设计可以提高折弯工艺的效率和质量，减少变形和损伤。

三、折弯工艺的优点和应用折弯工艺具有以下优点：1. 加工效率高：相比于其他金属加工方法，折弯工艺的加工效率较高，适用于大批量生产。

2. 精度高：折弯工艺可以实现较高的尺寸精度和形状要求，满足产品的精度要求。

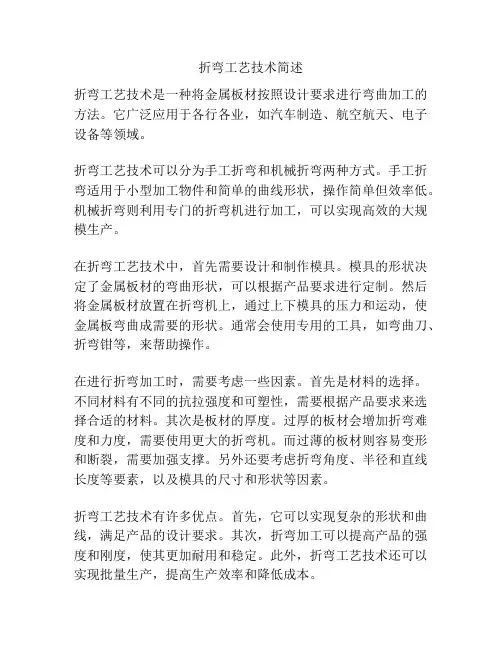

折弯工艺技术简述折弯工艺技术是一种将金属板材按照设计要求进行弯曲加工的方法。

它广泛应用于各行各业，如汽车制造、航空航天、电子设备等领域。

折弯工艺技术可以分为手工折弯和机械折弯两种方式。

手工折弯适用于小型加工物件和简单的曲线形状，操作简单但效率低。

机械折弯则利用专门的折弯机进行加工，可以实现高效的大规模生产。

在折弯工艺技术中，首先需要设计和制作模具。

模具的形状决定了金属板材的弯曲形状，可以根据产品要求进行定制。

然后将金属板材放置在折弯机上，通过上下模具的压力和运动，使金属板弯曲成需要的形状。

通常会使用专用的工具，如弯曲刀、折弯钳等，来帮助操作。

在进行折弯加工时，需要考虑一些因素。

首先是材料的选择。

不同材料有不同的抗拉强度和可塑性，需要根据产品要求来选择合适的材料。

其次是板材的厚度。

过厚的板材会增加折弯难度和力度，需要使用更大的折弯机。

而过薄的板材则容易变形和断裂，需要加强支撑。

另外还要考虑折弯角度、半径和直线长度等要素，以及模具的尺寸和形状等因素。

折弯工艺技术有许多优点。

首先，它可以实现复杂的形状和曲线，满足产品的设计要求。

其次，折弯加工可以提高产品的强度和刚度，使其更加耐用和稳定。

此外，折弯工艺技术还可以实现批量生产，提高生产效率和降低成本。

然而，折弯工艺技术也存在一些挑战。

首先是模具的制作和维护成本较高。

模具需要进行定制和更换，需要投入一定的人力和物力。

其次是折弯过程中可能出现的变形和应力集中现象，需要通过适当的工艺控制来避免。

另外，折弯过程中会产生一定的切割毛刺和折痕，需要进行后续处理。

总的来说，折弯工艺技术是一种重要的金属材料加工方法，可以实现复杂的形状和曲线，提高产品的强度和刚度。

尽管存在一些挑战，但通过合理的工艺控制和技术改进，可以有效解决问题，使折弯工艺技术更加成熟和可靠。

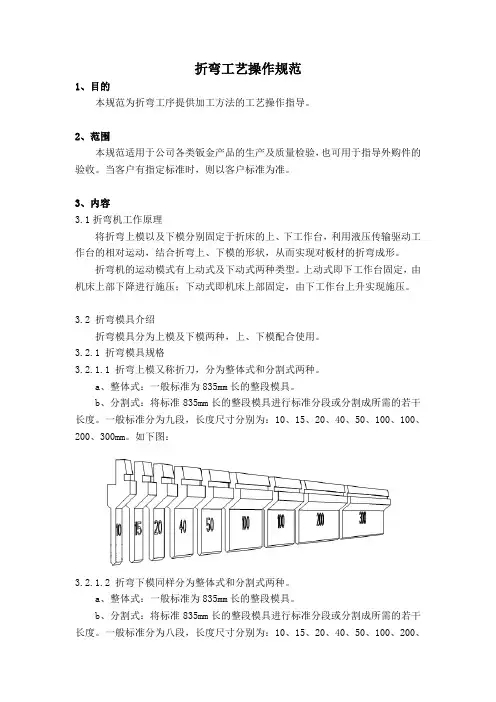

折弯工艺操作规范1、目的本规范为折弯工序提供加工方法的工艺操作指导。

2、范围本规范适用于公司各类钣金产品的生产及质量检验，也可用于指导外购件的验收。

当客户有指定标准时，则以客户标准为准。

3、内容3.1折弯机工作原理将折弯上模以及下模分别固定于折床的上、下工作台，利用液压传输驱动工作台的相对运动，结合折弯上、下模的形状，从而实现对板材的折弯成形。

折弯机的运动模式有上动式及下动式两种类型。

上动式即下工作台固定，由机床上部下降进行施压；下动式即机床上部固定，由下工作台上升实现施压。

3.2 折弯模具介绍折弯模具分为上模及下模两种，上、下模配合使用。

3.2.1 折弯模具规格3.2.1.1 折弯上模又称折刀，分为整体式和分割式两种。

a、整体式：一般标准为835mm长的整段模具。

b、分割式：将标准835mm长的整段模具进行标准分段或分割成所需的若干长度。

一般标准分为九段，长度尺寸分别为：10、15、20、40、50、100、100、200、300mm。

如下图：3.2.1.2 折弯下模同样分为整体式和分割式两种。

a、整体式：一般标准为835mm长的整段模具。

b、分割式：将标准835mm长的整段模具进行标准分段或分割成所需的若干长度。

一般标准分为八段，长度尺寸分别为：10、15、20、40、50、100、200、400mm。

如下图：3.2.2 折弯上模类型类型加工特点及适用范围图例直剑刀1、适合折弯大多数产品以及对称产品，前后方向均可避位，折弯开口可小至6mm。

2、此刀因为直剑型，刀尖为88度，受力最大，为折弯首选刀具。

3、刀尖为90度的折弯刀主要用于铝材折弯，以保证90度。

锐角直刀1、适合折弯角度小于90°的产品。

2、刀尖角度为28°的模具用于插深折弯，折弯角度28°，便于后续压平。

普通型弯刀加工特点:1、弯刀在折弯中的应用主要是避位，右图箭头所指为需避位的折弯。

鹅颈型弯刀2、普通型弯刀避位范围较小，鹅颈型弯刀避位范围较大。
